铜包铝线与铜线区别
铝芯电缆和铜芯电缆的对比
铝芯电缆和铜芯电缆的对比一、导体选择原则用作电线电缆的导电材料，通常有铜和铝两种。
铜材的导电率高，20℃时的电阻率ρ为1.72×10-6Ω·cm，铝线芯20℃时的电阻率2.82×10-6Ω·cm约为铜的1.68倍；载流量相同时，铝线芯截面约为铜的1.5倍。
采用铜线芯损耗比较低，铜材的机械性能优于铝材，延展性好，便于加工和安装。
抗疲劳强度约为铝材的1.7倍。
但铝材比重小，在电阻值相同时，铝线芯的质量仅为铜的一半，铝线、缆明显较轻。
固定敷设用的布电线一般采用铜线芯。
（1）导体材料应根据负荷性质、环境条件、市场货源等实际情况选择铜芯或铝芯。
（2）下列场合不应采用铝芯线缆：1）需要确保长期运行中连接可靠的回路，如重要电源、重要的操作回路及二次回路、电机的励磁回路等；2）移动设备的线路及振动场所的线路；3）对铝有腐蚀的环境；4）高温环境、潮湿环境、爆炸及火灾危险环境；5）应急系统及消防设施的线路；6）工业及市政工程、户外工程的布电线（分支配电线）。
（3）下列场合不宜采用铝芯线缆：1）非熟练人员容易接触的线路，如公共建筑与居住建筑。
2）线芯截面6mm2及以下的电缆。
（4）下列场合应采用铝导体：1）对铜有腐蚀而对铝腐蚀相对较轻的环境；2）氨压缩机房。
（5）下列场合宜采用铝导体：1）架空输电线路；2）较大截电的中频线路。
二、项目核算现在5#、6#楼共计需要YJV22-4*95的电缆480米，单价为270元/米，成本为129600元。
如果换成铝芯，要满足同样的载流量，则需要选择YJL V22-4*150，单价为69元/米，成本为33120元。
铝芯电缆成本明显低于铜芯电缆，铜芯电缆成本是铝芯电缆的3.8倍。
但是铝芯电缆的使用寿命比铜芯电缆短，且铝芯电缆带来的线路损耗大于铜线电缆，电损产生的成本每年也不少，再则由于所有的开关都是铜芯进出线端子，采用铝芯电缆就得在制作电缆头时使用铜铝过渡型的，电缆头发生故障的机率增大。
铜线和铝线的优缺点电工师傅务必铭记于心
铜线和铝线的优缺点电工师傅务必铭记于心电线是电路改造中非常重要的一部分，目前市面上的家用电线主要分为铜线和铝线两种。
铜线和铝线作为电力系统最常用的金属有它各自的用途，也有它各自的优缺点。
铝线铝线是指其纵向全长，横截面均一的实是指以纯铝或铝合金为原料制成的金属线形材料。
沿心压力加工产品，并成卷交货。
横截面形状有圆形、椭圆形、正方形、矩形、等边三角形和正多边形等。
按材质分为纯铝线和合金铝线。
按用途分为工业铝线和工艺铝线。
铜线生活中，实用铜线做导线。
导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等；塑性极好，易于热压和冷压力加工，可制成管、棒、线、条、带、板、箔等铜材。
纯铜产品有冶炼品及加工品两种。
作为电工一定要搞清楚这两种金属电线的特性，好为已所用。
只有搞清楚了它们两者的优缺点及特点才能做到适当取材，物尽其用。
否则容易造成使用不当，轻则线路损坏，重则引起火灾。
接下来带大家了解下铜线和铝线的优缺点：铜线优点：(1)电阻率低：铝线电缆的电阻率比铜线电缆约高1.68倍。
(2)延展性好：铜合金的延展率为20~40%,电工用铜的延展率在30%以上，而铝合金仅为18%。
(3)强度高：常温下的允许应力，铜比铝分别高出7~28%。
特别是高温下的应力，两者相差更是甚远。
(4)抗疲劳：铝材反复折弯易断裂，铜则不易。
弹性指标方面，铜也比铝高约1.7~1.8倍。
(5)稳定性好，耐腐蚀：铜线抗氧化，耐腐蚀，而铝线容易受氧化和腐蚀。
(6)载流量大：由于电阻率低，同截面的铜线电缆要比铝线电缆允许的载流量(能够通过的最大电流)高30%-50%左右，特别是家用电器越来越多，家装基本用铜线。
(7)电压损失低：由于铜线电缆的电阻率低，在同截面流过相同电流的情况下。
铜线电缆的电压降小。
因此，同样的输电距离，能保证较高的电压质量;或者说，在允许的电压降条件下，铜线电缆输电能达到较远的距离，即供电覆盖面积大，有利于网络的规划，减少供电点的设置数量。
铜线和铝线的优缺点电工师傅务必铭记于心
铜线和铝线的优缺点电工师傅务必铭记于心电线是电路改造中非常重要的一部分，目前市面上的家用电线主要分为铜线和铝线两种。
铜线和铝线作为电力系统最常用的金属有它各自的用途，也有它各自的优缺点。
铝线铝线是指其纵向全长，横截面均一的实是指以纯铝或铝合金为原料制成的金属线形材料。
沿心压力加工产品，并成卷交货。
横截面形状有圆形、椭圆形、正方形、矩形、等边三角形和正多边形等。
按材质分为纯铝线和合金铝线。
按用途分为工业铝线和工艺铝线。
铜线生活中，实用铜线做导线。
导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等；塑性极好，易于热压和冷压力加工，可制成管、棒、线、条、带、板、箔等铜材。
纯铜产品有冶炼品及加工品两种。
作为电工一定要搞清楚这两种金属电线的特性，好为已所用。
只有搞清楚了它们两者的优缺点及特点才能做到适当取材，物尽其用。
否则容易造成使用不当，轻则线路损坏，重则引起火灾。
接下来小编带大家了解下铜线和铝线的优缺点：铜线优缺点：(1)电阻率低：铝线电缆的电阻率比铜线电缆约高1.68倍。
(2)延展性好：铜合金的延展率为20~40%,电工用铜的延展率在30%以上，而铝合金仅为18%。
(3)强度高：常温下的允许应力，铜比铝分别高出7~28%。
特别是高温下的应力，两者相差更是甚远。
(4)抗疲劳：铝材反复折弯易断裂，铜则不易。
弹性指标方面，铜也比铝高约1.7~1.8倍。
(5)稳定性好，耐腐蚀：铜线抗氧化，耐腐蚀，而铝线容易受氧化和腐蚀。
(6)载流量大：由于电阻率低，同截面的铜线电缆要比铝线电缆允许的载流量(能够通过的最大电流)高30%-50%左右，特别是家用电器越来越多，家装基本用铜线。
(7)电压损失低：由于铜线电缆的电阻率低，在同截面流过相同电流的情况下。
铜线电缆的电压降小。
因此，同样的输电距离，能保证较高的电压质量;或者说，在允许的电压降条件下，铜线电缆输电能达到较远的距离，即供电覆盖面积大，有利于网络的规划，减少供电点的设置数量。
如何分辨铜线质量，是不是纯铜线怎么分辨？
如何分辨铜线质量，是不是纯铜线怎么分辨？铜线辨别难吗？铜线怎么辨别呢？铜线是⼀种以含铜为主的线材，含量达到99.90%~99.97%，⾁眼的话⾮常难以鉴别。
铜线选购的时候，⼀般选择表⾯光滑、没有系列纹并较软的线材。
铜线辨别有很多学问。
在铜线辨别之前，我们先简单来了解下铜吧。
铜的化学符号为Cu，原⼦序数的为29，是⼀种过渡型的⾦属。
铜曾经⽤于制造货币、武器、器⽫等。
铜的表⾯会⽣成⼀层绿⾊的铜绿：主要成分碱式碳酸铜Cu2(OH)2CO3。
铜呈紫红⾊光泽的⾦属，密度8.92克/⽴⽅厘⽶。
熔点1083.4±0.2℃，沸点2567℃。
有很好的延展性。
铜线铜线辨别先放会，先来说下铜线的特点：铜线的导电性很好，⼤量⽤于制造电线、电缆、电刷等；导热性好，常⽤来制造须防磁性⼲扰的磁学仪器、仪表，如罗盘、航空仪表等；塑性极好，易于热压和冷压⼒加⼯，可制成管、棒、线、条、带、板、箔等铜材。
纯铜产品有冶炼品及加⼯品两种。
铜线的材质有很多，包括了T1、T2、T3……T8、C1100、C5111、C5101、C5191、C5210、TU1、TP1、TP2、TAg0.08、TAg0.1、C1100、C1020、C1201、C1220、C1271、C2100、C2200、C2300、C2400、C2600、C2680、C2700、C2720、C2800、C2801、H62、H62、H63、H65、H68、H70、H80、H85、H90、H96、等。
规格：线径：0.01-15.0mm。
硬度：O、1/2H、3/4H、H、EH、SH等。
在购买铜线时，怎么辨别铜线的好坏呢？1、看塑料外⽪。
正规电线的塑料外⽪软且平滑，颜⾊均匀。
在其表⾯，也应印有产品合格证上的数项内容，如：规格型号、⼚名⼚址等。
同时，字迹必须清晰，不易擦掉。
伪劣电线绝缘层看上去似乎很厚实，实际上⼤多是⽤光缆再⽣塑料制成的，时间⼀长，绝缘层会⽼化⽽漏电。
2、看长度。
铜电缆和铜包铝电缆对比分析

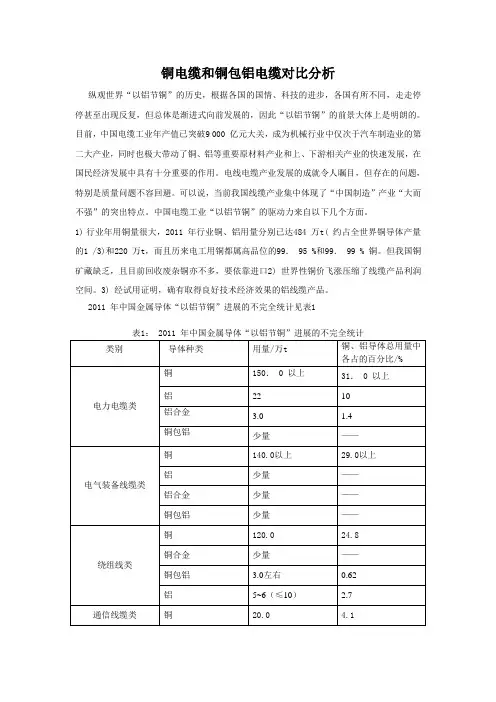

铜电缆和铜包铝电缆对比分析纵观世界“以铝节铜”的历史，根据各国的国情、科技的进步，各国有所不同，走走停停甚至出现反复，但总体是渐进式向前发展的，因此“以铝节铜”的前景大体上是明朗的。
目前，中国电缆工业年产值已突破9 000 亿元大关，成为机械行业中仅次于汽车制造业的第二大产业，同时也极大带动了铜、铝等重要原材料产业和上、下游相关产业的快速发展，在国民经济发展中具有十分重要的作用。
电线电缆产业发展的成就令人瞩目，但存在的问题，特别是质量问题不容回避。
可以说，当前我国线缆产业集中体现了“中国制造”产业“大而不强”的突出特点。
中国电缆工业“以铝节铜”的驱动力来自以下几个方面。
1)行业年用铜量很大，2011 年行业铜、铝用量分别已达484 万t( 约占全世界铜导体产量的1 /3)和220 万t，而且历来电工用铜都属高品位的99． 95 %和99． 99 % 铜。
但我国铜矿藏缺乏，且目前回收废杂铜亦不多，要依靠进口2) 世界性铜价飞涨压缩了线缆产品利润空间。
3) 经试用证明，确有取得良好技术经济效果的铝线缆产品。
2011 年中国金属导体“以铝节铜”进展的不完全统计见表1注: 2011 年中国电缆工业铜、铝导体总用量分别为484 万t 和220 万t由表可知，铜包铝电缆在电缆行业使用的还不是很多，“以铝节铜”还有很大的发展空间。
一、铜包铝的基本特性铜包铝线是采用包覆焊接拉拔法, 将铜层均匀而同心地包覆在铝芯线上,并使两者界面上的铜和铝原子实现冶金结合的双金属复合线, 它具有导电性好, 密度小, 柔软, 耐腐蚀, 易焊接, 价格较低等特点。
铜包铝线的横截面上铜层面积所占的比例称为铜层体积比。
铜包铝线按铜层体积比可分为: a.铜层体积占8%~ 12% 的用10% 表示; b. 铜层体积占13% ~ 17%的用15% 表示。
铜包铝线按加工后的状态可分为: a. 保留了拉拔时加工硬化状态的硬态导体; b. 通过退火将加工硬化现象消除的软态导体。
铜线与铝线的区别及对电机性能的影响

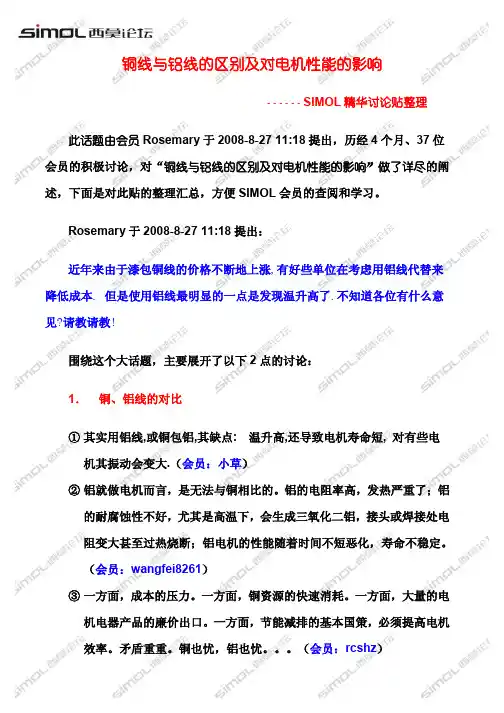

铜线与铝线的区别及对电机性能的影响------SIMOL精华讨论贴整理此话题由会员Rosemary于2008-8-27 11:18提出，历经4个月、37位会员的积极讨论，对“铜线与铝线的区别及对电机性能的影响”做了详尽的阐述，下面是对此贴的整理汇总，方便SIMOL会员的查阅和学习。
Rosemary于2008-8-27 11:18提出：近年来由于漆包铜线的价格不断地上涨,有好些单位在考虑用铝线代替来降低成本. 但是使用铝线最明显的一点是发现温升高了.不知道各位有什么意见?请教请教!围绕这个大话题，主要展开了以下2点的讨论：1．铜、铝线的对比①其实用铝线,或铜包铝,其缺点:温升高,还导致电机寿命短, 对有些电机其振动会变大.（会员：小草）②铝就做电机而言，是无法与铜相比的。
铝的电阻率高，发热严重了；铝的耐腐蚀性不好，尤其是高温下，会生成三氧化二铝，接头或焊接处电阻变大甚至过热烧断；铝电机的性能随着时间不短恶化，寿命不稳定。
（会员：wangfei8261）③一方面，成本的压力。
一方面，铜资源的快速消耗。
一方面，大量的电机电器产品的廉价出口。
一方面，节能减排的基本国策，必须提高电机效率。
矛盾重重。
铜也忧，铝也忧。
（会员：rcshz）2. 在设计铝线电机时要考虑的工艺问题①用铝线替代铜线是可以的﹐但要注意的也是上面几位提到的问题﹕温升﹑效率﹑槽满率﹑寿命。
选择合适的线径可能将温升同原来一样﹐线径比铜线增大20~~30%;效率会比铜线降低3%以上﹐线材本身决定不可避免﹔槽满率增大﹐槽形和线径要很好配合﹔寿命﹐要对外露铝线或接头处进行严密封装﹐避免受电蚀及氧化。
（会员：llp008008）②个人认为，铝线（或者铜包铝）代替铜线电机是一个大趋势，当然在一些特殊要求的电机上是无法用铝线代替的。
铝线要代替铜线电机，我觉得要考虑以下几个方面的问题：1 原来的铜线电机本身设计就有余量。
比如1500W电机，在实际场合只用到了1300W左右，这样的话用铝线去代替才有可行性，如果铜线本身就已经设计没有丝毫余量，再用铝线设计，电机性能肯定是全方面恶化。
铜芯与铝芯区别
铜芯与铝芯电缆比较1.电阻率低：铝芯电缆的电阻率比铜芯电缆约高1.68倍。
2.延展性好：铜合金的延展率为20~40%,电工用铜的延展率在30%以上，而铝合金仅为18%。
3.强度高：常温下的允许应力，铜比铝分别高出7~28%。
特别是高温下的应力，两者相差更是甚远。
4.抗疲劳：铝材反复折弯易断裂，铜则不易。
弹性指标方面，铜也比铝高约1.7~1.8倍。
5.稳定性好，耐腐蚀：铜芯抗氧化，耐腐蚀，而铝芯容易受氧化和腐蚀。
6.载流量大：由于电阻率低，同截面的铜芯电缆要比铝芯电缆允许的载流量(能够通过的最大电流)高30%左右7.电压损失低：由于铜芯电缆的电阻率低，在同截面流过相同电流的情况下。
铜芯电缆的电压降小。
因此，同样的输电距离，能保证较高的电压质量；或者说，在允许的电压降条件下，铜芯电缆输电能达到较远的距离，即供电覆盖面积大，有利于网络的规划，减少供电点的设置数量。
8.发热温度低：在同样的电流下，同截面的铜芯电缆的发热量比铝芯电缆小得多，使得运行更安全。
9.能耗低：由于铜的电阻率低，相比铝电缆而言，铜电缆的电能损耗低，这是显而易见的。
这有利于提高发电利用率和保护环境。
10.抗氧化，耐腐蚀：铜芯电缆的连接头性能稳定，不会由于氧化而发生事故。
铝芯电缆的接头不稳定时常会由于氧化使接触电阻增大，发热而发生事故。
因此，事故率比铜芯电缆大得多。
11.施工方便：①铜芯柔性好，允许的弯度半径小，所以拐弯方便，穿管容易；②铜芯抗疲劳、反复折弯不易断裂，所以接线方便；③于铜芯的机械强度高，能承受较大的机械拉力，给施工敷设带来很大便利，也为机械化施工创造了条件。
铝芯电缆比铜芯电缆的优势1.价格便宜：铜杆是铝杆价格的3.5倍、铜的比重又是铝的3.3倍，所以铝芯电缆比铜芯电缆便宜多的多，适合于低资工程或临时用电。
2.电缆很轻：铝芯电缆的重量是铜芯电缆的40%施工运输都成本低.铜包铝与铜芯比较直流电阻率：铜包铝线的电阻率比纯铜线大，约为纯铜线的1.5倍，在阴值相同时，铜包铝线重量约为纯铜线的1/2。
铜线与铝线对电机性能的影响及区别
铜线与铝线的区别及对电机性能的影响------SIMOL 精华讨论贴整理 此话题由会员Rosemary 于2008-8-27 11:18提出，历经4个月、37位会员的积极讨论，对“铜线与铝线的区别及对电机性能的影响”做了详尽的阐述，下面是对此贴的整理汇总，方便SIMOL 会员的查阅和学习。
Rosemary 于2008-8-27 11:18提出：近年来由于漆包铜线的价格不断地上涨,有好些单位在考虑用铝线代替来降低成本. 但是使用铝线最明显的一点是发现温升高了.不知道各位有什么意见?请教请教! 围绕这个大话题，主要展开了以下2点的讨论： 1． 铜、铝线的对比① 其实用铝线,或铜包铝,其缺点: 温升高,还导致电机寿命短, 对有些电机其振动会变大.（会员：小草）② 铝就做电机而言，是无法与铜相比的。
铝的电阻率高，发热严重了；铝的耐腐蚀性不好，尤其是高温下，会生成三氧化二铝，接头或焊接处电阻变大甚至过热烧断；铝电机的性能随着时间不短恶化，寿命不稳定。
（会员：wangfei8261）③ 一方面，成本的压力。
一方面，铜资源的快速消耗。
一方面，大量的电机电器产品的廉价出口。
一方面，节能减排的基本国策，必须提高电机效率。
矛盾重重。
铜也忧，铝也忧。
（会员：rcshz ） 版权所有，翻版必究。
2. 在设计铝线电机时要考虑的工艺问题① 用铝线替代铜线是可以的﹐但要注意的也是上面几位提到的问题﹕温升﹑效率﹑槽满率﹑寿命。
选择合适的线径可能将温升同原来一样﹐线径比铜线增大20~~30%;效率会比铜线降低3%以上﹐线材本身决定不可避免﹔槽满率增大﹐槽形和线径要很好配合﹔寿命﹐要对外露铝线或接头处进行严密封装﹐避免受电蚀及氧化。
（会员：llp008008）② 个人认为，铝线（或者铜包铝）代替铜线电机是一个大趋势，当然在一些特殊要求的电机上是无法用铝线代替的。
铝线要代替铜线电机，我觉得要考虑以下几个方面的问题： 1 原来的铜线电机本身设计就有余量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜包铝线与铜线区别
1、机械性能
纯铜导体强度、伸长率比铜包铝导体大，也就是说纯铜在机械性能方面比铜包铝好。
铜包铝导体比纯铜轻很多，因此铜包铝的电缆在整体重量上比纯铜导体电缆要轻，这样会给电缆的运输和电缆的架设施工带来方便。
另外铜包铝比纯铜软一点，用铜包铝导体生产的电缆在柔软性方面比纯铜的电缆好一点。
2、电气性能
因为铝的导电性比铜差，使得铜包铝导体的直流电阻比纯铜导体大。
当频率超过5MHz时，此时的交流电阻衰减在这两种不同的导体下没有明显的区别。
在5MHz情况下，电流在近表面的约0.025毫米厚度中流动，而铜包铝导体的铜层厚度比此厚度多约一倍。
对于同轴电缆，因为传输的信号是在5MHz以上，因此铜包铝导体和纯铜导体传输效果是相同的。
在一定程度上可以说用铜包铝的电缆要比用纯铜导体的电缆回波损耗指标好。
3、经济性
铜包铝导体的价格要比相同重量的纯铜导体贵一些。
但是同样重量的铜包铝要比纯铜导体长度长很多，而电缆是按长度计算的。
相同重量，铜包铝线是铜线长度的2.5倍，价格仅仅是每吨多几百元。
综合下来，铜包铝就很有优势。
由于铜包铝电缆比较轻，电缆的运输成本、安装架设成本都会有所降低，会给施工带来一定的方便性。
4、易维护性
使用铜包铝能减少网络故障，避免网络人员在维护时“冬子剪芯，夏子剪皮”（铝带纵包或铝管产品）。
由于电缆的铜内导体与铝外导体热膨胀系数相差较大，在炎热的夏季，铝外导体伸张较大，铜内导体相对回缩，不能充分接触到F头座内的弹性触片;在严寒的冬季，铝外导体收缩较大，使屏蔽层脱落。
当同轴电缆采用铜包铝内导体时，它与铝外导体的热膨胀系数相差较小，气温变化时，电缆抽芯的故障大为减少，提高了网络的传输质量。
铜包铝电线
铜包铝线是指以铝芯线为主体，外面镀一定比例的铜层的电线，可以用作同轴电缆用导体及电气装备中电线电缆导体。
铝线比重小，但其焊接性能不好，故在铝线外包铜层，这种铜包铝线既可利用铝比重小的优点，也可改善焊接性能。
适用于电力、电器行业，类别等级为国际、国内。
