C50普通混凝土配合比设计书
C50混凝土配合比设计(全文)
C50混凝土配合比设计(全文)正文：1. 引言本文档旨在介绍C50混凝土配合比设计的相关内容。
在工程实践中，合理的混凝土配合比设计对保障工程品质和提高工程效益至关重要。
2. 材料选择2.1. 水泥2.2. 砂2.3. 石料2.4. 水2.5. 外加剂3. 配合比设计3.1. 水灰比设计3.2. 砂石比设计3.3. 混凝土强度设计3.4. 配合比试验4. 施工工艺4.1. 混凝土搅拌站的选址与布置4.2. 砂浆拌合设备和操作4.3. 石料拌合设备和操作4.4. 混凝土浇筑与养护5. 质量控制5.1. 试块制作与养护5.2. 强度检测标准5.3. 监理方案6. 安全与环境保护6.1. 施工作业安全6.2. 施工现场环境保护7. 特殊要求7.1. 抗渗性能要求7.2. 抗冻性能要求7.3. 耐久性能要求附件：1. 外观检验报告2. 强度试验报告法律名词及注释：1. 混凝土配合比设计：根据工程要求和材料特性，确定混凝土中水、水泥、砂、石料等各种成分的比例。
2. 水灰比设计：混凝土中水和水泥的质量比。
3. 砂浆拌合设备：用于混合砂和水泥的设备，可通过搅拌将两种材料均匀混合。
4. 砂浆养护：浇筑完混凝土后，采取措施使混凝土获得足够的湿润和保温，以促进水泥胶结反应，提高混凝土强度。
------------------------------------------------------------------------------------------------------------------------正文：1. 引言本文档旨在详细介绍C50混凝土配合比设计的相关内容，以保障工程质量和提高工程效益。
2. 材料选择2.1. 水泥的选择原则2.2. 砂的选择原则2.3. 石料的选择原则2.4. 水的选择原则2.5. 外加剂的选择原则3. 配合比设计3.1. 水灰比设计原则3.2. 砂石比设计原则3.3. 混凝土强度设计依据3.4. 配合比试验方法4. 施工工艺4.1. 混凝土搅拌站选址与布置要求4.2. 砂浆拌和设备及操作方法4.3. 石料拌和设备及操作方法4.4. 混凝土浇筑与养护要求5. 质量控制5.1. 试块制作与养护规定5.2. 强度检测标准5.3. 监理方案要求6. 安全与环境保护6.1. 施工作业安全要求6.2. 施工现场环境保护要求7. 特殊要求7.1. 抗渗性能要求7.2. 抗冻性能要求7.3. 耐久性能要求附件：1. 外观检验报告2. 强度试验报告法律名词及注释：1. 混凝土配合比设计：依据工程要求和材料性能，确定混凝土中各种成分的比例。
C50混凝土配合比设计书
C50混凝土配合比设计书一、设计依据1、依据JGJ55-2O11《普通混凝土配合比设计规程》2、依据JTG/T3650-2020《公路桥涵施工技术规范》3、依据JTGE42-2005《公路工程集料试验规程》4、依据JTG3420-2020《公路工程水泥及水泥混凝土试验规程》二、原材料1.水泥：***水泥，型号：P.O52.5R o2、粗集料:碎石产地:***；级配:5-20mm连续级配。
3、细集料：砂，产地：***砂厂；中砂。
4、水：饮用水。
5、外加剂：***高效减水剂,***公司。
掺量1%,减水率取21%β三、坍落度：施工部位为桥梁上部构造，坍落度为70~90mm o四、施工工艺：采用机械强制搅拌，采用机械振捣成型。
五、养护条件：温度20±2°C,湿度＞95%.六、配合比设计(1)确定混凝土配制强度根据混凝土强度fcu,k=50Mpa,按。
=6.0MPa,计算混凝土配制强度：fcu z0=fcu z k+1.645σ=50+1.645×6=59.9(Mpa)(2)计算水灰比1)按强度要求计算水灰比1.计算水泥实际强度根据P.O52.5普通硅酸盐水泥fce z k=52.5MPa,水泥富裕系数取Yc=1.00,水泥实际强度为：fce=γcχfce,k=:1.OOX52.5=52.5(MPa)2.计算混凝土水灰比根据混凝土配制强度fcu z0=59.9MPa,水泥实际强度fce=52.5MPa,查表碎石A=O.46,B=0.07z计算水灰比：W=0.46×52.5=0.39C=59.9+0.46×0.07×52.5根据施工能力取0.362)按耐久性校核水灰比根据混凝土所处环境条件，查表得允许最大水灰比为0.60。
按强度计算水灰比0.36,符合耐久性要求。
采用计算水灰比为0.36。
(3)选定单位用水量根据要20mm,查表选用混凝土用水量为215kg∕m3Mw0=215*(1.-21%)=170(kg∕m3)(4)计算单位用灰量1)按强度计算求混凝土拌和物坍落度70-90mm,碎石最大粒径为单位用灰量根据混凝土单位用水量mwo=170kg∕m3,水灰比W∕C=0.36,混凝土单位用灰量为：mcθ=170/0.36=472kg∕m32)按耐久性校核单位用灰量根据混凝土所处环境条件,查表得最小水泥用量不低于300kg∕m3,按强度计算单位用灰量472kg∕m3,符合耐久性要求。
C50混凝土配比

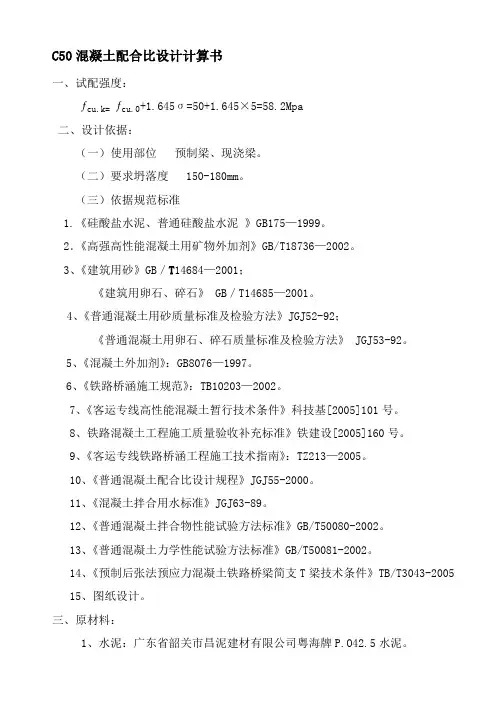

C50混凝土配合比设计计算书一、试配强度：ƒcu.k=ƒcu.0+1.645σ=50+1.645×5=58.2Mpa二、设计依据：（一）使用部位预制梁、现浇梁。
（二）要求坍落度 150-180mm。
（三）依据规范标准1.《硅酸盐水泥、普通硅酸盐水泥》GB175—1999。
2．《高强高性能混凝土用矿物外加剂》GB/T18736—2002。
3、《建筑用砂》GB／T14684—2001；《建筑用卵石、碎石》 GB／T14685—2001。
4、《普通混凝土用砂质量标准及检验方法》JGJ52-92；《普通混凝土用卵石、碎石质量标准及检验方法》 JGJ53-92。
5、《混凝土外加剂》：GB8076—1997。
6、《铁路桥涵施工规范》：TB10203—2002。
7、《客运专线高性能混凝土暂行技术条件》科技基[2005]101号。
8、铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号。
9、《客运专线铁路桥涵工程施工技术指南》：TZ213—2005。
10、《普通混凝土配合比设计规程》JGJ55-2000。
11、《混凝土拌合用水标准》JGJ63-89。
12、《普通混凝土拌合物性能试验方法标准》GB/T50080-2002。
13、《普通混凝土力学性能试验方法标准》GB/T50081-2002。
14、《预制后张法预应力混凝土铁路桥梁简支T梁技术条件》TB/T3043-200515、图纸设计。
三、原材料：1、水泥：广东省韶关市昌泥建材有限公司粤海牌P.O42.5水泥。
2、矿粉：广东省韶关市昌泥建材有限公司矿粉。
3、细骨料：广东韶关北江水洗河砂。
4、粗骨料：广东韶关龙归碎石场 5—25mm碎石、 10—20mm碎石按10:90比例掺配成5-25连续级配碎石。
５、水：红边岭拌合站场区饮用井水。
６、聚羧酸减水剂：上海诚城LEX-9H聚羧酸减水剂。
四、计算过程：1、基准水胶比W/b=α·ƒce/ƒcu.k+α•β•ƒce=0.34(对于碎石α=0.46,β=0.07)取W/b=0.31 用水量W取155Kg2、基准胶凝材料用量：b=w/（w/b）=484㎏/m33、基准配合比:矿粉代替水泥用量： 20 %采用假定密度法：假定密度ρ= 2500 ㎏/m3砂率βs= 0.40 % , 聚羧酸减水剂=1.0%用水量w= 150 ㎏/m3ρ=m c+m f+m s+m g+m w βs= 40 %得基准配合比：试配拌制50L，各材料用量如下：0Min坍落度195 mm ，30Min坍落度165 mm ，60Min坍落度140mm ;含气量3.5%;粘聚性良好，保水性良好,工作性满足施工要求。
C50配合比设计书(新改)

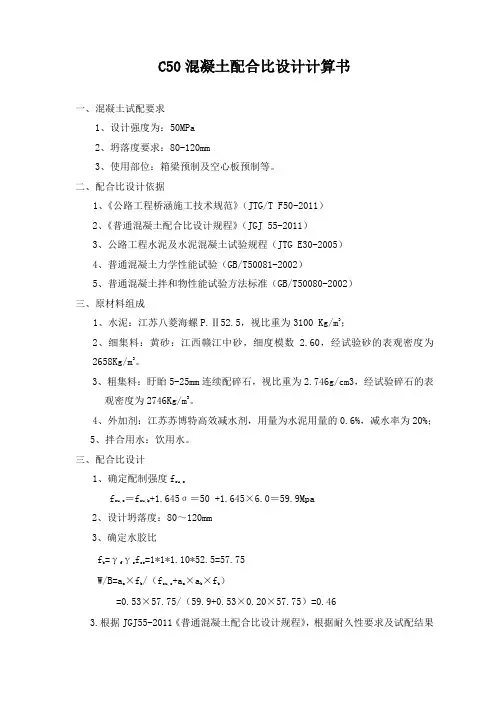

C50混凝土配合比设计计算书一、混凝土试配要求1、设计强度为：50MPa2、坍落度要求：80-120mm3、使用部位：箱梁预制及空心板预制等。
二、配合比设计依据1、《公路工程桥涵施工技术规范》（JTG/T F50-2011）2、《普通混凝土配合比设计规程》（JGJ 55-2011）3、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）4、普通混凝土力学性能试验（GB/T50081-2002）5、普通混凝土拌和物性能试验方法标准（GB/T50080-2002）三、原材料组成1、水泥：江苏八菱海螺P.Ⅱ52.5，视比重为3100 Kg/m3；2、细集料：黄砂：江西赣江中砂，细度模数 2.60，经试验砂的表观密度为2658Kg/m3。
3、粗集料：盱眙5-25mm连续配碎石，视比重为2.746g/cm3，经试验碎石的表观密度为2746Kg/m3。
4、外加剂：江苏苏博特高效减水剂，用量为水泥用量的0.6%，减水率为20%；5、拌合用水：饮用水。
三、配合比设计1、确定配制强度fcu,of cu,o ＝fcu,k+1.645σ＝50 +1.645×6.0＝59.9Mpa2、设计坍落度：80～120mm3、确定水胶比f b =γfγsfce=1*1*1.10*52.5=57.75W/B=aa ×fb/（fcu,o+aa×ab×fb）=0.53×57.75/（59.9+0.53×0.20×57.75）=0.463.根据JGJ55-2011《普通混凝土配合比设计规程》，根据耐久性要求及试配结果确定水胶比为W/B=0.354、确定单位用水量mw根据设计需要单位用水量选mw＝210Kg/ m3，BTJM R-Ⅱ高效减水剂经试验实际减水率为20%，实际用水量为：m w0＝ m′w0×(1-β) ＝210×（1-20%）＝168kg5.胶凝材料用量：M c0=mwo/（W/B）=168/0.35=480 kg/m3,6、外加剂用量：mf0＝480×0.6%＝2.88kg7、选定砂率βs为了满足混凝土的和易性，根据原材料情况、水胶比及以往经验，取砂率βs＝34%8、计算黄砂、碎石的用量：确定砂用量0s m和碎石用量0gm采用体积法计算Mc0/ρc + Mg0/ρc+ Ms0/ρs + Mw0/ρw +0.01a=1βs=M s0/( Mg0+ Ms0)计算得：mw0 = 616 kg/m3； mg0=1196 kg/m3得基准配合比：m w0：mc0：ms0：mg0：mf0＝480：168：616：1196：2.889、检验强度,确定试验室配合比根据计算配合比，采用水胶比分别为（W/B）A =0.32、（W/B）B=0.35、（W/B）C=0.38三组不同配合比（其中A组砂率减少1%，C组砂率增加1%）,分别配制24L混凝土拌和物，各配合比分别为：水泥水碎石砂减水剂A组：W/B =0.32 525： 168 ：1188 ：585 ： 3.15 1： 0.32 ：2.26 ：1.11 ： 0.006水泥水碎石砂减水剂B组：W/B =0.35 480 ： 168 ： 1196 ： 616 ： 2.881 ： 0.35 ： 2.49 ： 1.28 ： 0.006水泥水碎石砂减水剂C组 W/B =0.38 442： 168 ： 1199 ：645 ： 2.651 ： 0.38 ： 2.71 ：1.46 ： 0.006三组试配拌制成型后，经测定坍落度符合要求，粘聚性、保水性均良好，并分别进行7天、28天抗压强度试验，各组试验结果如下：11确定试验室配合比经现场验证配合比试验，混凝土28天强度达到63.2MPa，坍落度100mm和易性要求满足混凝土设计及施工要求，故选择B组W/B=0.35，配合比为：水泥：水：碎石：砂：外加剂= 480：168：1196：616：2.88=1：0.35：2.49：1.28：0.006工程名称：合同号：编号：试表1-8工程名称：合同号：编号：试表1-8混凝土稠度及表观密度试验记录表工程名称：合同号：编号：试表1-3工程名称：合同号：编号：试表1-8工程名称：合同号：编号：试表1-8混凝土稠度及表观密度试验记录表工程名称：合同号：编号：试表1-3水泥混凝土配合比设计工程名称：合同号：编号：试表1-8水泥混凝土配合比设计工程名称：合同号：编号：试表1-8混凝土稠度及表观密度试验记录表工程名称：合同号：编号：试表1-3。
C50混凝土配合比
四、试验配合比的确定：
根据上述结果，拟采用水灰比为0.36 的配合比。即 mc:mw:ms:mg：减水剂=461：166： 709：1064：11.986
3、坍落度的选择： 根据JGJ55－2000该配合比坍落度选为 120~140mm。 4、用水量选用： 根据JGJ55－2000，掺减水剂时混凝土 用水量mwo选用166kg。
5、水泥用量计算： mco=166/0.36=461kg 6、砂率选择: 根据JGJ55－2000，Mx=2.68,选用砂 率β s=40%
三、配合比设计步骤： 1、混凝土配制强度的确定： 根据JGJ55－2000；混凝土配制强度： fcu.o≥fcu.k+1.645δ δ 为6MPa fcu.k为50 MPa fcu.o≥59.9(MPa)
2、水灰比计算： W/C=aafce/(fcu.o+aa.ab.fce) aa为0.46 ab为0.07 fce为52.5MPa W/C=0.39 根据施工经验选取0.36为基准水灰比
7、重量法计算集料用量： 选用每m3混凝土拌合物重量（mcp）为 2400kg, mso=( mcp – mwo – mco)X0.36 =709kg mgo = mcp - mwo – mco -mso =1064kg 根据规范，矿质混合料采用5-20mm连续级 配。经筛分计算确定： 10-20mm碎石：5-10mm碎石=80：20。
8、减水剂掺量： 根据产品说明书减水剂掺量选为水泥 质量的2.6%， 9、初始配合比： mc:mw:ms:mg：减水剂= 461：166：709：1064：11.986
10、水灰比上调0.2、下调0.2各材料 用量 水灰比为0.38时： mc:mw:ms:mg：减水剂=437：166：719： 1078：11.362 水灰比为0.34时： mc:mw:ms:mg：减水剂=488：166：698： 1047：12.688
C50混凝土配合比设计书
S237宝应段三期建设工程冬施C50混凝土配合比设计一、设计依据1、JGJ55—2011《普通混凝土配合比设计规程》；2、JTG E30—2005《公路工程水泥及水泥混凝土试验规程》；3、JTG/T F50—2011《公路桥涵施工技术规范》；4、S237宝应段三期建设工程施工图设计。
二、设计要求1、混凝土设计要求强度等级：C50；2、根据结构特点及施工条件：混凝土坍落度控制在140±20mm；3、使用部位：S237宝应段三期建设工程桥梁工程中预制板梁、预制箱梁、板梁桥面铺装、现浇部分等。
三、组成材料1、水泥：淮安海螺P·Ⅱ52.5水泥；（试验报告附后）2、砂：宿迁骆马湖中砂，细度模数2.7；（试验报告附后）3、碎石：安徽天长碎石,5～16mm和16～25mm 经2:8掺配达5～25mm连续级配；（试验报告附后）4、水：饮用水；5、外加剂：南京友西科技有限责任公司生产的UC-11型早强（防冻）高效减水剂，减水率为20%。
（试验报告附后）四、设计步骤1、计算初步配合比①试配强度： fcu.0= fcu.k+1.645σ=50+1.645×6=59.9 (MPa)②计算水胶比: W/B=aa·fb/(fcu,0+aa·ab·fb)=0.53×57.8/(59.9+0.53×0.20×57.8)=0.46 其中 fb=52.5*1.10=57.8根据施工经验，水胶比取0.33，即W/B=0.33；③确定用水量: 根据石料的粒径、设计要求、减水剂的掺量经试验确定mw0选取200kg/m3；（外加剂掺量2.5%、减水率为20%）mw0=200×（1－20%）=160(kg/m3)；④计算水泥用量: mc= mw0÷W/B=160/0.33=485 (kg/m3)，根据公路桥涵施工技术规范，该水泥用量符合技术要求；⑤确定砂率：根据设计要求及砂石材料的组成，βs0取34%；⑥计算减水剂用量：mj=485×2.5%=12.12(kg/m3)⑦砂石重量，设混凝土密度为2450kg/m3。
C50混凝土配合比
C50二级配混凝土配合比设计书一、设计依据：1、设计图纸2、JGJ55-2011 普通混凝土配合比设计规程3、JTG/T F50-2011《公路桥涵施工技术规范》4、JTG F60-2009《公路隧道施工技术规范》5、JTG/T F60-2009《公路隧道施工技术细则》6、GB/T50081-2002《普通混凝土力学性能试验方法》7、GB/T50080-2016《普通混凝土拌合物性能试验方法标准》8、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》9、JTG F80/1-2004《公路工程质量检验评定标准》第一册（土建工程）二、设计说明：1、设计强度等级：C50。
2、设计混凝土坍落度：160~200mm。
3、水泥：海螺水泥P.O 42.5。
细骨料：选用泾川0~4.75mm天然中砂。
粗骨料：选用策底坡石料厂5~20mm碎石。
（注：该配合比所用粗集料为二级级配，5~10mm:10~20mm碎石按3:7比例掺配）。
外加剂：采用咸宁天安新型材料有限公司聚羧酸系高性能减水剂，按胶凝材料用量1.0%掺配。
拌合水：饮用水。
4、拟使用工程部位：桥梁主梁预制、现浇；桥面铺装、横隔板、实接缝等。
5、原材料主要技术指标及试验结论（1：水泥）（2：粉煤灰）（3：粗集料）(4:细集料)三、混凝土基准配合比设计1、计算配制强度σ----混凝土强度标准差，取6.0MPa 。
混凝土设计强度： k cu f ,＝50MPa 混凝土配制强度：0,cu f =σ645.1,+k cu f =50+1.645×6=59.9MPa 2、水胶比：γc----水泥强度等级值的富余系数，取1.0。
B W / = cg ce cu c g ce f f f γγ..α.α..α,b a 0,,a +=.15.4220.053.09.950.15.4253.0⨯⨯⨯+⨯⨯=0.35根据试拌效果取水胶比0.31。
3、单位用水量①、根据施工条件及需要，混凝土坍落度取160~200mm 。
C50普通砼配合比设计书
C50普通混凝土配合比设计计算书一、设计依据1、《张桑高速公路项目招标文件》第五合同段2、《公路桥涵施工技术规范》JTG/T F50-20113、《普通混凝土配合比设计规程》JGJ 55-20114、《公路工程集料试验规程》JTGE40-20055、《公路工程水泥及水泥混凝土试验规程》JTG E30-2005二、设计目的和要求1、使用工程部位：桥梁工程2、设计坍落度：140mm～180mm3、砼设计强度为40MPa，强度标准差取6 Mpa，强度回归系数ɑa取0.53、ɑb取0.20,保证系数取1.645。
4、粗骨料最大粒径的选取：按砼结构情况及施工方法选取，根据《公路桥涵施工技术规范》 及设计图纸选取公称最大粒径为26.5mm。
三、组成材料（技术指标见附件）1、水泥：湖南张家界南方水泥有限公司 南方P.O42.5普通硅酸盐水泥，经试验检测水泥比表面积、标准稠度用水量、凝结时间、安定性以及3天，28天强度符合《通用硅酸盐水泥》GB 175-2007要求,水泥富余系数 取1.16。
2、砂：岳阳杨林张海砂场河沙，属于Ⅱ区 中砂。
3、碎石：张家界兄弟碎石场 （5-10mm：10-20mm=40%:60%)4、外加剂：江苏弗克外加剂有限公司 掺量1.2%，减水率27%5、水： 饮用水四、配合比设计计算1、初步配合比计算(1)、计算配制强度(fcu,0)根据公式fcu,0≥fcu，k+1.645б式中:fcu,0—混凝土试配强度(Mpa)fcu,k—设计强度(Mpa)б—混凝土强度标准差,取 6Mpa代入公式得f cu，o =fcu，k+1.645б=40+1.645×6=49.9 Mpa(2)、计算水胶比(W/B)计算混凝土水胶比，混凝土配制强度fcu.o＝49.9Mpa,水泥28d胶砂抗压强度fce=48.5采用碎石αa＝0.53,αb＝0.20计算W/B＝αafb/(fcu.o+αaαb fb)＝0.53×48.5/(49.9+0.53×0.20×48.5)＝0.47,根据《公路桥涵施工技术规范》中的要求和施工环境、气候的影响，选取水胶比0.37；(3)、确定单位用水量混凝土拌合物坍落度140～180mm,碎石最大粒径20mm,通过试验确定单位用水量mwo，=216kg/m3 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C50普通混凝土配合比设计书C50普通混凝土配合比设计书（01）一、工程名称：滦海公路工程。
二、设计目的：C50普通混凝土配合比，坍落度140-160mm，机械搅拌，采用砼罐车运输。
三、设计依据：《普通混凝土配合比设计规程》JGJ55-2000；《公路桥涵施工技术规范》JTJ041-2000；《公路工程水泥及水泥混凝土试验规程》JTG E30-2005；《公路工程集料试验规程》JTG E42-2005；《混凝土外加剂应用技术规范》GB50119-2003；《滦海公路工程两阶段施工图设计》。
四、用于部位：预制预应力混凝土组合箱梁。
五、使用原材料：1、水泥：冀东水泥厂生产P.O42.5级水泥；2、河砂：青龙砂厂的中砂；3、碎石：迁安官庄子生产，采用4.75-9.5mm、9.5-19mm，掺配比例为30%：70%的连续级配碎石；4、水：饮用水；5、外加剂：鑫永强建筑材料有限公司生产的高效缓凝减水剂。
六、初步计算混凝土配合比：1、砼试配强度（f cu,o）:f cu,o≥50+1.645×6=59.9Mpa。
2、水泥的富裕系数取1.063、水灰比的确定：w/c=αa×f ce/(f cu,o+αa×αb×f ce)=0.46×42.5×1.06/(59.9+0.46×0.07×42.5×1.06)=0.338αa\αb---回归系数分别为0.46、0.07。
4、单位用水量的确定：根据所要求的砼坍落度、碎石的最大粒径，单位用水量选取230Kg/m3；该高效缓凝减水剂的减水率取28%，掺量为0.5%，则单位用水量为165.6Kg/m3。
5、单位水泥用量：C=165.6/0.338，初步配合比水泥用量为490Kg/m3。
6、砂率的选择：为了满足砼的和易性，根据采用的原材料情况、水灰比及以往的经验取34%。
7、计算各种材料用量，采用质量法计算：假定容重为2480Kg/m3，则初步混凝土配合比每方用量分别为水泥490Kg/m3、砂620Kg/m3、4.95-9.5mm碎石361Kg/m3、9.5-19mm碎石843 Kg/m3、水166Kg/m3、高效缓凝减水剂2.45Kg/m3。
七、试拌与调整确定试验室配合比：三个不同水灰比的每方材料用量及性能如下：水灰比水（Kg）水泥（Kg）砂（Kg）4.95-9.5mm碎石（Kg）9.5-19mm碎石（Kg）高效缓凝减水剂（Kg）砂率（%）容重（Kg/m3）坍落度（mm）将得出的配合比比例按25L 计算试拌，和易性、粘聚性良好，坍落度为160mm ，符合设计要求。
再将水灰比增减0.01，砂率增减1%，调整外加剂用量得出配合比，分别试拌25L, 和易性、粘聚性良好，坍落度均符合设计要求，详见下表：三个不同水灰比的实测容重与假定容重均不超过2%，不予修正。
八、确定理论配合比：为了使混凝土能够保证工程质量，满足工作性、经济性的设计理念将三个不同水灰比的配合比进行比选，三个不同水灰比的性能如下：0.35 166 480 642 358 834 2.4 35 25001400.34 166 490 620 361 8432.453425101600.33166 500 599 365 850 4.0 332500150三个不同水灰比的每方材料用量及性能如下：水灰比 单位水泥用量（Kg ） 坍落度（m m ） 工作性 7天抗压强度（MPa ）28天抗压强度（MPa） 备注0.35480140良好53.760.0则确定理论配合比比例为：水泥：砂：4.95-9.5mm 碎石：9.5-19mm 碎石：水：高效缓凝减水剂=490：620：361：843：166：2.45C50普通混凝土配合比设计书（02）一、工程名称：滦海公路工程。
二、设计目的：C50普通混凝土配合比，坍落度140-160mm ，机械搅拌，采用砼罐车运输。
三、设计依据：0.34 490160 良好 60.1 62.10.3350150良好63.268.0《普通混凝土配合比设计规程》JGJ55-2000；《公路桥涵施工技术规范》JTJ041-2000；《公路工程水泥及水泥混凝土试验规程》JTG E30-2005；《公路工程集料试验规程》JTG E42-2005；《混凝土外加剂应用技术规范》GB50119-2003；《滦海公路工程两阶段施工图设计》。
四、用于部位：预制预应力混凝土组合箱梁。
五、使用原材料：1、水泥：冀东水泥厂生产P.O42.5R级水泥；2、河砂：青龙砂厂的中砂；3、碎石：迁安官庄子生产，采用4.75-9.5mm、9.5-19mm，掺配比例为30%：70%的连续级配碎石；4、水：饮用水；5、外加剂：鑫永强建筑材料有限公司生产的高效缓凝减水剂。
六、初步计算混凝土配合比：1、砼试配强度（f cu,o）:f cu,o≥50+1.645×6=59.9Mpa。
2、水泥的富裕系数取1.063、水灰比的确定：w/c=αa×f ce/(f cu,o+αa×αb×f ce)=0.46×42.5×1.06/(59.9+0.46×0.07×42.5×1.06)=0.338αa\αb---回归系数分别为0.46、0.07。
4、单位用水量的确定：根据所要求的砼坍落度、碎石的最大粒径，单位用水量选取230Kg/m3；该高效缓凝减水剂的减水率取28%，掺量为0.6%，则单位用水量为165.6Kg/m3。
5、单位水泥用量：C=165.6/0.338，初步配合比水泥用量为490Kg/m3。
6、砂率的选择：为了满足砼的和易性，根据采用的原材料情况、水灰比及以往的经验取34%。
7、计算各种材料用量，采用质量法计算：假定容重为2480Kg/m3，则初步混凝土配合比每方用量分别为水泥490Kg/m3、砂620Kg/m3、4.95-9.5mm碎石361Kg/m3、9.5-19mm碎石843 Kg/m3、水166Kg/m3、高效缓凝减水剂2.94Kg/m3。
七、试拌与调整确定试验室配合比：三个不同水灰比的每方材料用量及性能如下：水灰比水（Kg）水泥（Kg）砂（Kg）4.95-9.5mm碎石（Kg）9.5-19mm碎石（Kg）高效缓凝减水剂（Kg）砂率（%）容重（Kg/m3）坍落度（mm）0.3 5 166 480 642 358 8342．88352501500.3 4 166 490 620 361 8432.9434 2500 1600.3166 500 599 365 850 3．0 33 251160将得出的配合比比例按25L 计算试拌，和易性、粘聚性良好，坍落度为160mm ，符合设计要求。
再将水灰比增减0.01，砂率增减1%，调整外加剂用量得出配合比，分别试拌25L, 和易性、粘聚性良好，坍落度均符合设计要求，详见下表：三个不同水灰比的实测容重与假定容重均不超过2%，不予修正。
八、确定理论配合比：为了使混凝土能够保证工程质量，满足工作性、经济性的设计理念将三个不同水灰比的配合比进行比选，三个不同水灰比的性能如下：则确定理论配合比比例为：3 0三个不同水灰比的每方材料用量及性能如下：水灰比 单位水泥用量（Kg ） 坍落度（m m ） 工作性 7天抗压强度（MPa ）28天抗压强度（MPa） 备注0.35 480 150 良好 54.2 60.60.34 490160 良好 60.8 63.90.3350160良好62.466.8水泥：砂：4.95-9.5mm碎石：9.5-19mm碎石：水：高效缓凝减水剂=490：620：361：843：166：2.94C50普通混凝土配合比设计书（03）一、工程名称：滦海公路工程。
二、设计目的：C50普通混凝土配合比，坍落度140-160mm，机械搅拌，采用砼罐车运输。
三、设计依据：《普通混凝土配合比设计规程》JGJ55-2000；《公路桥涵施工技术规范》JTJ041-2000；《公路工程水泥及水泥混凝土试验规程》JTG E30-2005；《公路工程集料试验规程》JTG E42-2005；《混凝土外加剂应用技术规范》GB50119-2003；《滦海公路工程两阶段施工图设计》。
四、用于部位：预制预应力混凝土组合箱梁。
五、使用原材料：1、水泥：冀东水泥厂生产P.O42.5R级水泥；2、河砂：青龙砂厂的中砂；3、碎石：迁安官庄子生产，采用4.75-9.5mm、9.5-19mm，掺配比例为30%：70%的连续级配碎石；4、水：饮用水；5、外加剂：天津宗久建筑材料有限公司生产的高效缓凝减水剂。
六、初步计算混凝土配合比：1、砼试配强度（f cu,o）:f cu,o≥50+1.645×6=59.9Mpa。
2、水泥的富裕系数取1.063、水灰比的确定：w/c=αa×f ce/(f cu,o+αa×αb×f ce)=0.46×42.5×1.06/(59.9+0.46×0.07×42.5×1.06)=0.338αa\αb---回归系数分别为0.46、0.07。
4、单位用水量的确定：根据所要求的砼坍落度、碎石的最大粒径，单位用水量选取230Kg/m3；该高效缓凝减水剂的减水率取28%，掺量为1.3%，则单位用水量为165.6Kg/m3。
5、单位水泥用量：C=165.6/0.338，初步配合比水泥用量为490Kg/m3。
6、砂率的选择：为了满足砼的和易性，根据采用的原材料情况、水灰比及以往的经验取34%。
7、计算各种材料用量，采用质量法计算：假定容重为2480Kg/m3，则初步混凝土配合比每方用量分别为水泥490Kg/m 3、砂620Kg/m 3、4.95-9.5mm 碎石361Kg/m 3、9.5-19mm 碎石843 Kg/m 3、水166Kg/m 3、高效缓凝减水剂6.37Kg/m 3。
七、试拌与调整确定试验室配合比：将得出的配合比比例按25L 计算试拌，和易性、粘聚性良好，坍落度为150mm ，符合设计要求。
再将水灰比增减0.01，砂率增减1%，调整外加剂用量得出配合比，分别试拌25L, 和易性、粘聚性良好，坍落度均符合设计要求，详见下表：三个不同水灰比的实测容重与假定容重均不超过2%，不予修正。
八、确定理论配合比：为了使混凝土能够保证工程质量，满足工作性、经济性的设计理念将三个不同水灰比的配合比进行比选，三个不同水灰比的性能如三个不同水灰比的每方材料用量及性能如下： 水灰比 水（Kg） 水泥（Kg ）砂（Kg ）4.95-9.5m m 碎石（Kg ）9.5-19m m 碎石（Kg ）高效缓凝减水剂（Kg ）砂率（%） 容重（Kg/m 3） 坍落度 （mm ）0.35 166 480 642 358 834 6.24 35 25061500.34 166 490 620 361 8436.373425041500.33166 500 599 365 850 6.5 332504160下：则确定理论配合比比例为：水泥：砂：4.95-9.5mm 碎石：9.5-19mm 碎石：水：高效缓凝减水剂=490：620：361：843：166：6.37三个不同水灰比的每方材料用量及性能如下：水灰比 单位水泥用量（Kg ） 坍落度（m m ） 工作性 7天抗压强度（MPa ）28天抗压强度（MPa） 备注0.35 480 150 良好0.34 490150 良好0.33500 160良好C50普通混凝土配合比设计书（04）一、工程名称：滦海公路工程。
