液压缸使用说明书 (11233)
油缸的使用说明书

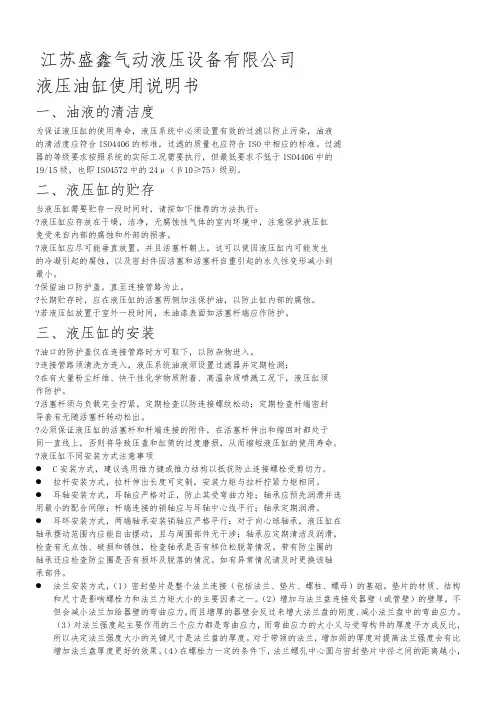

江苏盛鑫气动液压设备有限公司液压油缸使用说明书一、油液的清洁度为保证液压缸的使用寿命，液压系统中必须设置有效的过滤以防止污染，油液的清洁度应符合ISO4406的标准，过滤的质量也应符合ISO中相应的标准。
过滤器的等级要求按照系统的实际工况需要执行，但最低要求不低于ISO4406中的19/15级，也即ISO4572中的24μ（β10≥75）级别。
二、液压缸的贮存当液压缸需要贮存一段时间时，请按如下推荐的方法执行：?液压缸应存放在干燥，洁净，无腐蚀性气体的室内环境中，注意保护液压缸免受来自内部的腐蚀和外部的损害。
?液压缸应尽可能垂直放置，并且活塞杆朝上，这可以使因液压缸内可能发生的冷凝引起的腐蚀，以及密封件因活塞和活塞杆自重引起的永久性变形减小到最小。
?保留油口防护盖，直至连接管路为止。
?长期贮存时，应在液压缸的活塞两侧加注保护油，以防止缸内部的腐蚀。
?若液压缸放置于室外一段时间，未油漆表面如活塞杆端应作防护。
三、液压缸的安装?油口的防护盖仅在连接管路时方可取下，以防杂物进入。
?连接管路须清洗方连入，液压系统油液须设置过滤器并定期检测；?在有大量粉尘纤维、快干性化学物质附着、高温杂质喷溅工况下，液压缸须作防护。
?活塞杆须与负载完全拧紧，定期检查以防连接螺纹松动；定期检查杆端密封导套有无随活塞杆转动松出。
?必须保证液压缸的活塞杆和杆端连接的附件，在活塞杆伸出和缩回时都处于同一直线上，否则将导致压盖和缸筒的过度磨损，从而缩短液压缸的使用寿命。
?液压缸不同安装方式注意事项●C安装方式，建议选用推力键或推力结构以抵抗防止连接螺栓受剪切力。
●拉杆安装方式，拉杆伸出长度可定制，安装力矩与拉杆拧紧力矩相同。
●耳轴安装方式，耳轴应严格对正，防止其受弯曲力矩；轴承应预先润滑并选用最小的配合间隙；杆端连接的销轴应与耳轴中心线平行；轴承定期润滑。
●耳环安装方式，两端轴承安装销轴应严格平行；对于向心球轴承，液压缸在轴承摆动范围内应能自由摆动，且与周围部件无干涉；轴承应定期清洁及润滑，检查有无点蚀、破损和锈蚀，检查轴承是否有移位松脱等情况。
液压缸的正确使用方法
液压缸的正确使用方法
液压缸是一种利用液体进行传动的设备，广泛应用于各个领域的机械
设备中。
液压缸的正确使用方法对于保证设备的正常运行和延长设备的使
用寿命至关重要。
以下是液压缸的正确使用方法的一些建议。
1.安装液压缸时，应仔细检查液压缸的连接螺栓和管路等是否严密，
确保没有泄漏，同时检查阀门和管路的密封性。
2.在使用液压缸之前，应先检查液压缸的液位，确保油量足够，并根
据液压缸的使用要求选择合适的液压油。
3.在使用液压缸时，需要按照液压缸的额定压力进行操作，不要超过
其额定压力，以免导致设备损坏或者发生危险。
4.注意液压缸的工作温度范围，不要超出其额定工作温度范围。
过高
的温度会影响液压缸的性能和寿命，甚至导致设备的发生故障。
5.在使用液压缸时，要避免长时间连续工作，特别是高速工作。
为了
防止过热现象的发生，可以采取间歇性工作或者使用冷却装置进行散热。
6.维护液压缸的液压油，定期更换液压油，并定期清洗液压缸的滤芯，以防止杂质进入液压缸。
7.在液压缸使用过程中，注意观察液压缸的工作状态，发现任何异常
现象及时停机检修，以免进一步损坏设备。
8.注意液压缸的润滑问题，定期给液压缸各个部位进行润滑，保持其
灵活运转。
9.在液压缸使用过程中，应注意防止外力干扰和碰撞，避免损坏液压
缸的零部件。
10.根据液压缸的使用要求，定期进行液压缸的维护保养，包括排除使用中的故障，更换液压缸的密封件，确保液压缸的正常运行。
完整word版液压缸设计说明书word文档良心出品
液压缸的设计一、液压缸类型与安装方式的确定当下各种液压缸规格品种比较少，主要是因各种机械对液压缸的要求差别太 大。
比如对液压缸的内径、活塞杆直径、液压缸的行程和连接方式等要求不一样。
由于本次液压设计主要是实现立式快速的原则， 压缸的设计。
因为是活塞式，故用螺纹连接。
二、液压缸的结构设计1、缸体与缸的连接缸体与缸的连接形式较多，有拉杆连接、3、活塞与活塞杆的连接活塞与活塞杆的连接大多采用螺纹连接结构和卡键连接结构。
螺纹连接结构 形式简单实用，应用较为普遍；卡键连接机构适用于工作压力较大， 工作机械振 动较大的油缸。
因此从多方面的因素考虑选择螺纹连接结构。
4、液压缸缸体的安全系数对缸体来说，液压力、机械力和安全系数有关的因素都对缸体有影响。
液压 缸因压力过高丧失正常工作能力而破坏，往往是强度问题、刚度和定性问题三种 形式给表现出来，其中最重要的还是强度问题。
要保证缸体的强度，一定要考虑 适当的安全系数。
三、液压缸的主要技术性能参数的计算故选双作用单活塞杆立式快速液法兰连接、内半环连接、焊接连接、内螺纹连接等。
在此选用法兰连接，如下图所示：这种连接结构简单，装拆方便。
（一）、压力所谓压力，是指作用在单位面积上的负载。
从液压原理可知，压力等于负载力与活塞的有效工作面积之比。
P=F/A（N/m2）式中：F—作用在活塞上的负载力（NA —活塞的有效工作面积（m）从上述可知，压力值的建立是因为负载力的存在而产生的，在同一个活塞的有效工作面积上，负载越大，所需的压力就越大，活塞产生的作用力就越大。
如果活塞的有效工作面积一定，压力越大，活塞产生的作用力就越大。
由此可知：1、根据负载力的大小，选择活塞面积合适的液压缸和压力适当的液压泵。
2、根据液压泵的压力和负载力，设计和选用合适的液压缸。
3、根据液压缸的压力和液压缸的活塞面积，确定负载的重量。
在液压系统中，为了便于液压元件和管路的设计选用，往往将压力分级。
液压油缸使用说明
液压油缸使用说明 Modified by JACK on the afternoon of December 26, 2020液压油缸使用说明油缸的表面经烤漆、镀层防护处理，光泽亮丽不易生锈，的全部原材料经过顶级热处理，制造精度较高，属于精密机械，具有有结构简单，质量稳定、机械效率高,容易实现自动化等诸多优点。
但是液压技术也存在漏油，油温变化影响运行速度的控制、噪声、造价昂贵、维修成本高等缺点。
所以日常使用过程中做到规范使用、及时全面的维保，对降低液压油缸的故障率、延长其使用寿命至关重要。
一、液压油缸的质量指标衡量液压油缸的性能好坏的各项试验指标主要有：1、最低启动压力：是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；2、最低稳定速度：是指液压油缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3、外部泄漏：衡量的一个重要指标。
4、内部泄漏：液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压油缸的主要指标之一。
5、镀锘层的损伤：将油缸完全伸出并仔细检查有无碰伤、拉伤、焊渣等表面损伤现象，如表面损伤位置，处于油缸缸体的＜20cm处，并且损伤深度＜5mm，应及时维修，防止时间长拉坏油缸密封。
严禁油缸表面出现焊渣。
二、油液的清洁度要求为保证液压缸的使用寿命，液压系统中必须设置有效的过滤以防止污染，油液的清洁度应符合ISO4406的标准，过滤的质量也应符合ISO 中相应的标准。
过滤器的等级要求按照系统的实际工况需要执行，但最低要求不低于ISO4406中的19/15级，也即ISO4572中的24μ（β10≥75）级别。
液压缸推荐使用工作油的粘度为10 ～110cSt（～15E），ISO VG46液压油。
正常工作油温在10 ～70℃，环境温度在-20 ～80℃范围内。
立磨液压缸使用说明书
液压缸使用说明书ISO9001质量体系认证企业一 概述G 系列双作用单杆活塞式液压缸，是液压系统中作往复运动的执行元件。
具有结构简单、工作可靠、装拆方便、易于维修、可带缓冲装置及连接方式多样等特点。
它适用于工程机械、矿山机械、起重运输机械、治金机械、船用机械及其它机械等。
二 工作原理液压缸是液压系统中的执行元件，是将液压能转换为机械能，即具有一定压力的液体作用在活塞上，活塞运动带动活塞杆对外做功。
三 型号说明安装连接方式：(见表1)活塞杆端连接方式：(见表2)缓冲部位：(见表3)HF:耳环与活塞杆省去表示无用连接套连接，( )H：25＜而≤31.5MPa G：16＜而≤25MPaE：≤16MPa压力等级：安装距 (mm)行 程 (mm)S ×L 杆 径 (mm)缸 径 (mm)d/D 液 压 缸(其余可省去不标)F:磨机翻辊缸J:磨机加压缸G 油口连接方式：1.内螺纹2.外螺纹3.法 兰4.其他注：基型液压缸的安装、连接尺寸、型号说明及连接最小行程请参看本公司样本。
1 缸体与主机连接形式表12 表23 表3四典型结构示意图立磨加压缸滚压机加压缸五使用说明及注意事项1 液压缸安装时，各安装连接尺寸必须符合主机安装要求，正确安装在主机上，保证液压缸在工作运行当中，不受其他设备零部件的侧向作用力，使液压缸活塞杆在同一直线方向上运行自如。
安装时应注意保护活塞杆、不能撞击杆头，以免造成内部密封件的偏压损伤及缸筒内壁损伤。
2 正确连接进、回油口，系统管路不宜太细，以免引起系统发热，影响密封件的使用寿命。
3 当液压缸安装上主机后，在运转试验中，应先检查油口配管部分和导向套处有无漏油，并应对耳孔和中间铰轴轴承部分加油润滑。
（注意：安装之前必须将液压缸各部位的连接螺钉进行紧固一次再安装）4 安装完毕后试运行，使液压缸在无负载工况下起动，并全行程往复运动数次，同时进行排气:有排气阀的，一腔加压，将另一腔的排气阀打开，见排气口出油时，关闭排气阀，交替进行，直到将缸筒内空气排除。
液压缸操作说明
液压缸操作说明液压技术在现代工业中得到了广泛的应用，液压缸作为其中重要的组成部分，常被用于各种机械设备的控制和运动传动。
本文将详细介绍液压缸的操作说明，以帮助用户正确、安全地操作液压缸。
一、液压缸的组成液压缸由缸体、缸盖、活塞、密封组件、连杆、油口等组成。
缸体和缸盖通常由优质铁材制成，经过精密加工而成，保证了液压缸的密封性和承载能力。
活塞与缸体之间通过密封组件实现密封，连杆用于将活塞与其他运动部件连接起来，以实现力的传递。
二、液压缸的安装1. 确保安装位置平稳，且能承受液压缸在运动中的冲击和振动。
2. 在安装液压缸前，清洁好液压缸的安装接口和工作面，确保无异物和杂质。
3. 使用合适的液压油进行润滑，并确保液压油充足。
4. 注意液压缸的安装方向，确保油口和管路连接正确无误。
5. 固定液压缸时，要使用合适的螺栓，并逐个对螺栓进行均匀拧紧，确保液压缸稳固可靠。
6. 安装完毕后，检查液压缸的活塞行程是否正常，及时进行调整和校验。
三、液压缸的使用1. 在启动液压缸之前，确保相关设备处于安全状态，避免意外伤害的发生。
2. 启动液压缸前，检查液压缸的油液是否充足，并排除管路中的空气。
3. 操作液压缸时，应根据实际需要，调整液压缸的工作压力和行程。
4. 对于需要连续工作的液压缸，要注意控制液压油的温度，避免过热造成设备损坏。
5. 使用过程中，及时观察液压缸的工作情况，如发现异常应及时停机检修。
6. 定期对液压缸进行保养，清洁液压缸表面、检查密封件的磨损情况，并及时更换。
四、液压缸的维护与保养1. 定期检查液压缸的工作情况，如发现漏油、异响等异常情况要及时处理。
2. 液压缸的密封件在使用一段时间后会有磨损，应定期更换，以保证液压缸的正常工作。
3. 液压缸的液压油需要根据使用要求进行更换，避免油质变质影响液压缸的使用寿命。
4. 液压缸在长时间不使用时，应保持清洁，并注意避免油液的污染。
5. 在进行液压缸维修时，应选择专业技术人员进行操作，避免因操作不当导致设备损坏。
液压缸使用说明书
液压缸使用说明书1. “嘿，大家来看呀！这就是液压缸哦！它就像大力士一样有力气呢！”例子：我记得有一次，在工厂里，我看到那些巨大的机器在运作，爸爸跟我说，这里面就有液压缸在帮忙呢。
就好像我们搬东西累得气喘吁吁的时候，液压缸却能轻松地推动那些重物，多厉害呀！2. “哇塞，液压缸可神奇啦！它能做很多我们想不到的事情哟！”例子：有一天我去参观科技馆，看到一个展示模型，讲解员姐姐说这里面有液压缸在发挥作用。
我当时就想，这小小的液压缸怎么这么牛呀，就像拥有魔法一样！3. “哎呀呀，液压缸可是个重要的家伙呢！没它可不行呀！”例子：上次在工地，我看到那些起重机在工作，叔叔说要是没有液压缸，起重机就没办法把东西吊起来啦。
这就好比我们走路没有腿一样，那可不行呀，对吧？4. “嘿，你们知道吗？液压缸就像个默默工作的英雄呢！”例子：在汽车修理厂里，我看到师傅在修一辆大卡车，他指着一个零件说那就是液压缸。
我就觉得它好厉害呀，一直在那里努力工作，却不怎么被人注意到，真像个幕后英雄！5. “哇哦，液压缸的作用可大啦！简直就像超级助手一样！”例子：有一回我看到一个自动门在开关，爸爸说这里面有液压缸帮忙呢。
我就想，它就像一个随时准备帮忙的超级助手，让我们的生活更方便啦！6. “哈哈，液压缸呀，就像是机械世界里的大力神呢！”例子：去游乐园玩的时候，看到那些游乐设施在动，妈妈说这里面也有液压缸呢。
我当时就惊讶了，它可真是个大力神呀，能让这么多好玩的东西动起来！7. “哟呵，液压缸可真是个厉害的角色呢！”例子：在车间里，我看到那些机器手臂在灵活地动作，工人伯伯说这都是因为有液压缸呀。
我就觉得它好牛呀，像个厉害的角色在掌控一切！8. “哎呀，液压缸不简单呀！就像个神秘的高手！”例子：有次看到电视里在介绍大型机械，提到了液压缸，我就好奇呀，这到底是个啥神秘高手呀，能让那么大的东西动起来！9. “嘿呀，液压缸真的是让人惊叹呀！像个无声的强者！”例子：在工厂参观的时候，到处都能看到液压缸的身影，虽然它不说话，但真的就像个无声的强者，默默地发挥着巨大的作用！10. “哇，液压缸呀，真的是太了不起啦！就跟超人一样！”例子：看到建筑工地上的塔吊在工作，大人们说这里面有液压缸呢。
液压缸安全操作及保养规程
液压缸安全操作及保养规程液压缸是一种常用的传动装置，在机床、起重机、铁路、航空等领域得到广泛应用。
在使用液压缸时，为了确保安全和延长使用寿命，需要遵守一定的操作规程和保养方法。
操作规程1. 安装前检查液压缸安装前需要仔细检查，确保液压缸没有损坏和异常现象。
具体包括以下几个方面：•检查液压缸是否有泄漏现象，如有泄漏需要进行处理；•检查液压缸的外观是否有损坏，如果有需要进行修理或更换；•检查液压缸的活塞杆是否有弯曲、磨损等现象，如有需要进行处理；•检查液压缸的附件是否齐全，如螺栓、油管、管卡等。
2. 安装时注意事项液压缸安装时需要注意以下几个方面：•液压缸必须安装在机器上承受合适的负荷；•保证液压缸的轴线与机器轴线保持一致；•安装前检查液压缸与机器之间的间隙是否合适。
3. 操作过程中注意事项在液压缸的使用过程中需要注意以下几个方面：•操作人员必须熟练掌握液压系统的操作流程和控制方法；•液压缸的工作压力必须符合设计标准，在使用过程中不能超过标准范围；•液压缸工作时，周围人员要远离液压缸，以免受到意外伤害；4. 停机时的处理方式停机时需要注意以下几个方面：•应按照操作流程进行停机操作；•将液压缸的阀门关闭；•注意保持液压缸的清洁，避免液压缸被灰尘、杂物覆盖。
保养方法液压缸的保养不仅能延长使用寿命，还能提高工作效率和安全性。
以下是液压缸保养的几个方面：1. 润滑保养液压缸的润滑保养主要包括液压油的更换和润滑油的加注。
液压油需要根据使用情况进行定期更换，一般在使用3000小时后进行更换。
而润滑油则需要按照液压缸的制造商的要求进行加注，一定要使用质量好的润滑油。
2. 清洗保养液压缸需要定期清洗，以去除涂层表面的污垢和油漆。
清洗时，可以采用淡片碱水或溶剂进行清洗，但清洗液中的溶剂不应超过清洗液总重量的10%。
3. 动力部分的保养液压缸的动力部分主要包括液压缸的液压系统和执行机构。
液压缸的液压系统需要定期检查，发现漏油、松动和老化等现象需要及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压缸使用说明书
一、液压缸的使用与维护
1、液压缸正常工作油温在-20℃~+80℃范围内，不能超出此范围。
2、为了保证液压缸的寿命，使用介质中不得混有杂质、脏物，
以免划伤缸筒内壁，使密封件损伤，引起内外泄漏。
（普通液压缸油液清洁度要求控制在NAS8级以内；带伺服阀液压缸要求控制在NAS6级以内。
）
3、液压缸安装时要保证活塞杆顶端的连接方向与缸头、耳环（或
中间铰轴）的方向一致，并保证整个活塞杆在进退过程中的直线度，
防止出现刚性干涉现象，造成不必要的损坏。
4、液压缸安装完毕，在运行试车前，应对耳环、中间铰轴等有
相对活动部位进行加油润滑。
5、液压缸在工作之前必须用低压进行数次往复运动，交替松开
两端接头或放气阀，排净缸内的气体后方可进行正常工作。
6、当液压缸出现漏油等故障需拆卸维修时，应用液压力使活塞
位移至任一始末位置，拆卸中严禁硬性敲打以及出现突然掉落等现象。
7、在拆卸之前，应使系统卸荷，回路压力为零，松开油口配管
后将油口用油塞堵住。
8、液压缸各零部件拆卸后组装时，必须用煤油清洗干净，涂润
滑油，并严防损坏密封件。
二、液压缸常见故障及排除方法
三、液压缸周围环境的影响及处理意见
1、在风雨环境中，液压缸表面涂好防锈油漆。
2、在高温下作业，应在液压缸周围设防护装置，如石棉板等。
3、在尘土较大环境下作业，机构应考虑附加防尘罩等。
四、液压缸带有磁致位移传感器，发货时为避免贵重物品损坏，必须分开包装。
安装时只要将磁致位移传感器，拧入缸筒底部螺孔中，并注意密封用的O型圈不要损坏，然后安装好防护罩。
五、设备成套厂注意事项
1、加强现场待安装液压缸的活塞杆及安装配合部位防护。
2、采用安全，平稳的方式吊装液压缸（并确保液压缸油口堵头密
封良好，避免活塞杆在吊运过程中运动受损）。
3、在对液压缸安装位置调整时，尽量避免直接敲击液压缸（避免
缸体或活塞杆受损）。
4、与液压缸联接的管路必须经过酸洗，中和处理，确保管道内的
氧化皮和焊渣去除干净；另外需要对管路进行预冲洗，冲洗过程要对管路进行敲打，振动，让残留的氧化皮和焊渣脱落并通过滤网收集。
只有清洁度达标的管路才能和液压缸进行联接。
5、在现场施工使用焊接时，务必注意周边的液压缸，（由于液压缸
的缸体和活塞杆之间存在微小的间隙，活塞杆联接部位往往和机架是联成一体的，所以在液压缸周边施焊的话，电流往往会通过液压缸缸体和活塞杆构成不稳定的回路，造成活塞杆及缸体的电弧烧伤，进而损坏密封，造成泄漏。
）
6、在对成套设备进行油漆作业时，务必对外露的液压缸活塞杆进
行防护，避免活塞杆表面附着油漆。
六、最终用户使用注意事项
1、与液压缸联接的管路必须经过酸洗，中和处理，确保管道内的氧
化皮和焊渣去除干净；另外需要对管路进行预冲洗，冲洗过程要对管路进行敲打，振动，让残留的氧化皮和焊渣脱落并通过滤网收集。
只有清洁度达标的管路才能和液压缸进行联接。
2、在现场施工使用焊接手段时，务必注意周边的液压缸，（由于液
压缸的缸体和活塞杆之间存在微小的间隙，活塞杆联接部位往往和机架是联成一体的，所以在液压缸周边施焊的话，电流往往会通过液压缸缸体和活塞杆构成不稳定的回路，造成活塞杆及缸体的电弧烧伤，进而损坏密封，造成泄漏。
）
3、为了保证液压缸的寿命，使用介质中不得混有杂质、脏物，以免
划伤缸筒内壁，使密封件损伤，引起内外泄漏。
（普通液压缸油液清洁度要求控制在NAS8级以内；带伺服阀液压缸要求控制在
NAS6级以内。
）当系统油液的清洁度不达标时，需对系统油液进行过滤处理或者更换清洁的液压油。
4、不能直接对高温区的液压缸浇灌冷却液，否则容易造成液压缸变
形或者造成液压缸锈蚀，腐蚀，进而造成泄漏（特别是尾部带排气孔的锁紧缸）。
在确有冷却要求的部位，需加装液压缸防护装置保护液压缸。
5、定期对液压缸进行检查，发现螺栓松动及时按规定扭力将螺栓紧
固（避免液压缸螺栓受力不均造成连环断裂）；发现泄漏及时更换备件液压缸，将泄漏油缸及时修理（修理成本较低）。
