电气桥架、设备标识施工标准做法
电气桥架安装规范
电气桥架安装规范电气桥架是一种用于电缆布线的支撑结构，安装规范是为了确保桥架安装的质量和可靠性。
下面是电气桥架安装规范的一些简要要点，以供参考。
1. 安装前的准备工作- 确定安装位置和路径，根据施工图纸规划桥架的走向。
- 清理安装区域，将障碍物和杂物清除。
- 检查安装区域是否具备安全条件，如有必要，设置安全警示标识。
2. 桥架选择和尺寸确定- 根据具体情况选择合适的桥架材质和尺寸。
- 根据电缆数量和直径确定桥架的宽度和高度。
- 根据安装位置及布线要求选择相应的桥架类型，如悬挂式、承力式等。
3. 桥架安装步骤- 按照设计要求，在墙壁或梁上预留安装孔洞。
- 将吊杆或支架安装在预留孔洞上，确保其稳固。
- 根据特定要求，将支撑杆或挂臂安装在吊杆上。
- 将桥架的横梁或U型托盘挂在支抱杆、挂臂上。
- 根据布线要求，将电缆或电线固定在桥架上。
4. 桥架安装注意事项- 桥架的安装必须牢固可靠，不能存在晃动或松动的情况。
- 桥架的水平度和垂直度必须符合设计要求。
- 桥架的连接件和固定件要选用质量可靠的材料，并且安装牢固。
- 安装过程中要避免损坏电缆和电线的绝缘层。
- 桥架的颜色和表面处理要符合审美要求，并保持清洁和整洁。
5. 安全措施- 在安装过程中，必须佩戴安全帽、安全鞋等防护用具。
- 严禁在安装桥架时使用锐利工具和硬件。
- 在高空安装桥架时，必须采取安全防护措施，如安全绳、脚手架等。
以上是电气桥架安装规范的一些简要要点，按照上述规范进行安装，可以保证电气桥架的安全可靠，提高电缆布线的质量和效率。
实际安装时，还应根据具体情况和设计要求进行合理调整和处理。
电气桥架、设备标识施工标准做法
24 电气桥架、设备标识施工标准做法1 工艺原理采用喷涂或成品标识牌的方法，对电气设备进行标识.2 工艺流程3 施工要点3.1 字模制作（1）根据桥架、线槽的宽度确定字模字体的大小，(宽度小于200mm时，字体宽度为50mm~60mm；宽度大于200mm时,字体宽度为100mm,字体间距不大于1个字符.）（2）配电箱（柜）标识可采用成品标识牌或喷涂标识。
配电箱（柜)喷涂字模的文字宽度为40~45mm。
（3)桥架喷漆的字模宜采用竖向排版,根据设计图纸标明桥架用途（消防桥架、非消防桥架、弱电桥架、消防弱电桥架、强电桥架等）.（4）配电箱喷漆的字模宜采用横向排版，标明配电箱用途（动力、照明或者控制箱)(5）字模的材质可采用背胶纸或PVC塑料板。
字体为黑体加粗,颜色为红色。
(6）配电箱(柜)内开关标识采用背胶纸打印，文字宽度为20~25mm，应反映控制对象的名称，控制回路等。
3.2定位（1）标识应标在易于观察的部位，竖向桥架应标识在正面居中.（2）水平桥架高度小于1.5m时，标识在顶面或侧面；多层桥架或高度在1。
5m～2.0m时，标识在侧面；高度大于2。
0m时，标识在底面或侧面。
（3）并排排列桥架标识应一致.竖向文字应自上而下，水平文字应自左向右。
（4）竖向每层强、弱电井均要标识，水平长直桥架直线段标识间距宜为20m，桥架分支处、转弯处做标识。
3。
3标识（1）在电气设备上固定好喷涂字模的位置，喷涂完成后取下字模.(2）喷涂字体牢固、清晰，喷涂无流坠。
（3)配电箱(柜）标识如采用成品标识牌，标识牌要粘贴牢固、端正。
(4）配电箱（柜)内开关采用背胶纸打印粘贴在开关上。
图24-1 水平桥架标识做法实例图图24—2 竖直桥架标识做法实例图图24-3 配电箱箱体标识实例图图24—4 配电箱内空开标识实例图。
建筑电气工程如何施工才规范？标准工艺全面总结！
建筑电气工程如何施工才规范？标准工艺全面总结！来源：建筑工程鲁班联盟如有侵权，请联系删除建筑电气工程是建筑工程中一项非常重要的分部工程，施工质量的好坏直接关系到观感及使用功能，在创优评审中尤为重要。
本文以中建五局三公司项目标准化做法示例，全面总结建筑电气工程的施工工艺，以供大家参考学习。
1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装(1) 成套配电柜安装工艺说明：地下室明装的电气箱柜，需安装在型钢支架上，以避免墙面凝结水进入箱内。
一般在柜下用10#槽钢立放做基础，基础型钢允许偏差：每米不直度与水平度为1mm，全长为5mm，全长不平行度为5mm。
并在槽钢内侧需焊接地用镀锌六角螺栓M10×25供接地用。
如果有电缆进出线时，还需在柜底预留基坑，以满足电缆的弯曲半径要求。
(2) 配电箱明装工艺说明：地上安装处的墙柱面抹灰没完成时，在箱后先用膨胀螺栓固定角钢支架,再用镀锌螺栓将箱体固定在角钢支架上。
几个明装箱并列时,按最大箱顶标高不超过2.3m、且所有箱体顶平或底平的原则确定箱柜安装高度。
柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。
(3) 配电箱暗装工艺说明：确定开孔位置，并开好孔；固定暗装箱体四角，确保暗装箱体的高度符合要求，并与墙面平正；若箱后仅能抹灰时，总包需在箱后挂钢丝网，再抹灰；若进箱的导管为几根并排暗装进箱时，管槽处也应挂钢丝网，再抹灰。
轻质隔墙上安装时，确定开孔位置，并开好孔；在装饰装好轻钢龙骨后，用拉铆钉或自攻螺丝将暗装箱体固定在轻钢龙骨上；暗装配电箱箱盖紧贴墙面，箱(盘)涂层完整。
(4) 空心砌块墙、加气砼砌块墙上安装工艺说明：墙面抹完灰后，用镀锌丝杆将箱体的四角固定在空芯墙上。
(5) 电气导管进箱工艺说明：箱子应用开孔器开孔，一孔一套，管径与盒(箱)敲落孔应吻合。
敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。
桥架施工做法
桥架施工做法一、确定桥架型号和规格根据工程设计要求，确定桥架的型号和规格。
根据桥架的用途、承载能力、工作环境等因素，选择合适的桥架类型和规格。
二、确定桥架安装位置和走向根据工程设计图纸，确定桥架的安装位置和走向。
在确定安装位置时，应考虑桥架的承重能力、工作环境、方便维修等因素。
在确定走向时，应考虑电缆的走向、配线要求等因素。
三、准备施工材料和工具根据桥架施工需要，准备相应的施工材料和工具。
包括桥架、支吊架、连接件、螺丝、绝缘胶带等材料，以及手锯、电钻、螺丝刀等工具。
四、安装桥架支吊架在安装桥架之前，应先安装支吊架。
支吊架应根据桥架的重量和使用环境选择合适的规格和材料。
在安装支吊架时，应保证其稳定性和承重能力。
五、安装桥架本体根据桥架的型号和规格，按照厂家提供的安装说明进行安装。
在安装过程中，应注意保持桥架的平整和稳定，避免出现扭曲或变形的情况。
同时，应注意连接处的牢固性和密封性。
六、连接桥架与配电箱、电源插座等电气设备在安装桥架的过程中，应注意与配电箱、电源插座等电气设备连接。
在连接过程中，应注意电气的安全性和稳定性，保证连接牢固可靠。
七、固定桥架与支架连接在安装完成后，应将桥架与支架进行固定连接。
在固定过程中，应注意保持桥架的平整和稳定，避免出现松动或脱落的情况。
同时，应注意支架的承重能力和稳定性。
八、调试桥架系统并验收在安装完成后，应对桥架系统进行调试和验收。
在调试过程中，应注意检查桥架的平整度、稳定性、电气连接等各方面的情况。
在验收过程中，应根据工程设计要求和相关标准进行验收，确保桥架系统的质量和安全性。
做桥架最简单的方法
做桥架最简单的方法一、电缆桥架的做法：（1）、施工顺序测量定位→支吊架制作安装→桥架安装→接地处理（2）、主要施工方法及技术措施1）、测量定位用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。
竖井内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做好修补。
2）、支架制作安装依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。
在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。
在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。
靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。
在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。
3）、桥架安装a.对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
b.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。
桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。
桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
e.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
4）、接地处理镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。
在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。
(完整版)桥架、线槽施工工艺标准
1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。
1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。
2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。
2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。
2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。
2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。
2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。
2.4.3高层建筑竖井内土建湿作业全部完成。
2.4.4地面线槽应及时配合土建施工。
3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。
3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。
3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。
3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。
(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。
(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。
电气工程施工技术标准(3篇)
第1篇一、概述电气工程施工技术标准是电气工程设计和施工过程中必须遵循的技术规定，旨在确保工程质量、安全、可靠、经济和美观。
本标准适用于各类建筑、工业、市政等电气工程的设计和施工。
二、施工准备1. 工程图纸和技术文件：施工前必须对工程图纸和技术文件进行审查，确保图纸完整、准确，技术文件齐全、合规。
2. 材料设备：施工前应确保材料设备的质量符合国家标准，并具有合格证明文件。
3. 施工队伍：施工队伍应具备相应的资质和专业技术水平，施工人员应经过专业培训，持证上岗。
4. 施工现场：施工现场应满足施工要求，包括场地平整、排水畅通、安全防护设施齐全等。
三、施工技术要求1. 接地装置安装（1）接地网接地极埋设深度按照设计图纸施工。
（2）所有正常不带电金属外壳及图纸中要求的接地点均应可靠接地，进行各点接地电阻测试，接地电阻值必须满足设计要求。
（3）接地电阻值的测试，必须在晴天之后第三天进行，接地电阻的测量采用恒电流电压测量法。
（4）接地线与设备连接后，必须做导通性试验，确保设备的可靠连接，并做好记录。
2. 电缆桥架安装（1）电缆桥架必须由业主、监理，施工承包商共同检查验收合格后，方可使用。
（2）电缆桥架施工前应由监理、施工承包商共同组织，工艺、结构、土建、电气、仪表、消防等专业之间的图纸汇审，确定电缆桥架的标高及走向，防止与其他专业相碰。
3. 导管施工（1）金属镀锌导管的进场验收要求：查验产品质量证明书，镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼。
（2）支架安装要求：承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。
（3）金属导管施工要求：钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。
四、施工质量验收1. 电气工程施工质量验收应按照国家标准和行业规范进行。
2. 施工过程中应进行分项、分部、单位工程的质量验收，确保工程质量。
建筑电气工程施工方案
建筑电气工程施工方案1、建筑电气工程施工流程建筑电气工程施工流程图2、建筑电气工程主要施工方法主要施工方法表1、施工工艺流程施工工艺流程图2、预制加工（1）套丝使用电动套丝机，为确保螺纹连接紧密，丝扣一般都加工成圆锥形外螺纹。
在套丝过程中，丝扣处应经常加机油润滑和冷却。
管端套丝长度不应小于管接头的1/2，在管箍连接拧紧后外露2~3扣的丝扣。
（2）SC25及以下的镀锌钢管使用手动弯管器弯管，SC32及以上的镀锌钢管使用液压弯管器，并注意模具的选择，弯曲半径不小于6D，即管外径的6倍。
钢管不应有折扁和裂缝，管子焊缝应在煨弯处的侧面，弯曲后不应产生凹裂现象，且弯扁程度不应大于管子外径的10％，管内无铁屑及毛刺，切断口应挫平，管口应刮光。
（3）支架加工时，应用切断机械断料，不得气割。
钻孔，应用电钻，不得气割。
支架加工完成后，应红丹一道、灰漆二道。
设计有特殊规定时则按规定进行处理。
（4）在各类盒、箱壁上开出线孔时应用开孔器、严禁气割。
开孔中心间距的尺寸，应考虑管卡之间、锁紧螺母之间应有的最小距离。
开孔直径宜大于管外径1~2mm。
3、钢管的接地连接钢管接头及灯头盒等处均采用4mm²的多股铜芯导线和专用接地线卡进行可靠的跨接接地。
4mm²的多股铜芯导线与螺丝压接处应盘圈涮锡。
对于紧定式镀锌JDG钢管连接处应涂动力复合脂，可不做接地跨接线。
4、灯头盒与灯具之间接线采用包塑金属软管保护导线，金属软管两端均用专用锁紧接头连接。
金属软管长度不大于1m，且金属软管不应退绞、松散，中间不应有接头，金属软管弯曲半径不小于软管半径的6倍，金属软管均可靠接地，且不得作为电气设备的接地导体。
4、电缆桥架及线槽安装1、工艺流程工工艺流程图2、弹线定位施工前应进行深化设计，根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配电所和设备房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。
电缆桥架施工工艺及施工方法要点
电缆桥架施工工艺及施工方法要点
一、工艺流程
弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测
二、施工作法
1．桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。
垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。
2．电缆桥架在穿越楼板时，采取做防火隔离措施。
3．电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。
4．桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。
5．桥架的连接避免在穿越楼板或墙壁等处进行。
6．电缆桥架垂直敷设时，固定点跨距不大于2m。
7．桥架首端、终端及距离出接线盒0.5m处均设置支撑点。
8．非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。
电缆桥架安装施工方案(2)
电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。
本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。
二、安装准备
1.明确安装位置和要求。
2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。
3.安装前检查材料和工具是否完好。
三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。
确保位置合适，不会影响到其他设备或建筑结构。
2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。
3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。
4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。
5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。
四、注意事项
1.安装过程中要注意安全措施，避免发生意外。
2.确保电缆桥架安装牢固，承载能力符合要求。
3.在安装过程中遇到问题及时处理，不得擅自修改。
五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。
希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

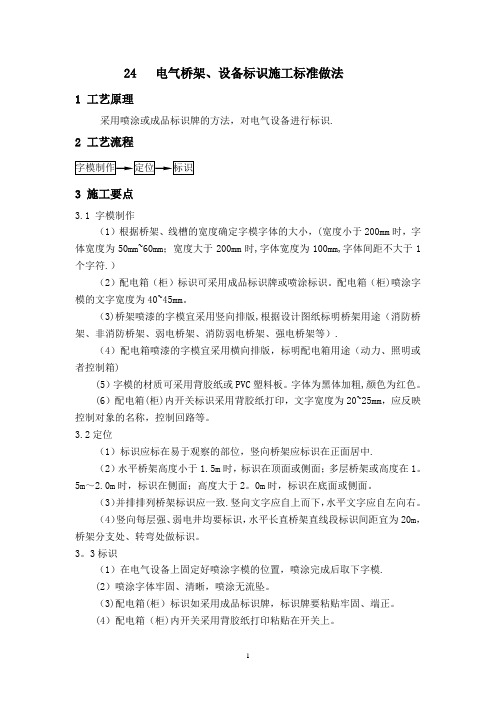

24 电气桥架、设备标识施工标准做法
1 工艺原理
采用喷涂或成品标识牌的方法，对电气设备进行标识。
2 工艺流程
3 施工要点
字模制作
（1）根据桥架、线槽的宽度确定字模字体的大小，（宽度小于200mm时，字体宽度为50mm～60mm；宽度大于200mm时，字体宽度为100mm，字体间距不大于1个字符。
）
（2）配电箱（柜）标识可采用成品标识牌或喷涂标识。
配电箱（柜）喷涂字模的文字宽度为40～45mm。
（3）桥架喷漆的字模宜采用竖向排版，根据设计图纸标明桥架用途（消防桥架、非消防桥架、弱电桥架、消防弱电桥架、强电桥架等）。
（4）配电箱喷漆的字模宜采用横向排版，标明配电箱用途（动力、照明或者控制箱）
（5）字模的材质可采用背胶纸或PVC塑料板。
字体为黑体加粗，颜色为红色。
（6）配电箱（柜）内开关标识采用背胶纸打印，文字宽度为20～25mm，应反映控制对象的名称，控制回路等。
定位
（1）标识应标在易于观察的部位，竖向桥架应标识在正面居中。
（2）水平桥架高度小于时，标识在顶面或侧面；多层桥架或高度在～时，标识在侧面；高度大于时，标识在底面或侧面。
（3）并排排列桥架标识应一致。
竖向文字应自上而下，水平文字应自左向右。
v1.0 可编辑可修改
（4）竖向每层强、弱电井均要标识，水平长直桥架直线段标识间距宜为20m，桥架分支处、转弯处做标识。
标识
（1）在电气设备上固定好喷涂字模的位置，喷涂完成后取下字模。
（2）喷涂字体牢固、清晰，喷涂无流坠。
（3）配电箱（柜）标识如采用成品标识牌，标识牌要粘贴牢固、端正。
（4）配电箱（柜）内开关采用背胶纸打印粘贴在开关上。
图24-1 水平桥架标识做法实例图图24-2 竖直桥架标识做法实例图
图24-3 配电箱箱体标识实例图图24-4 配电箱内空开标识实例图。
