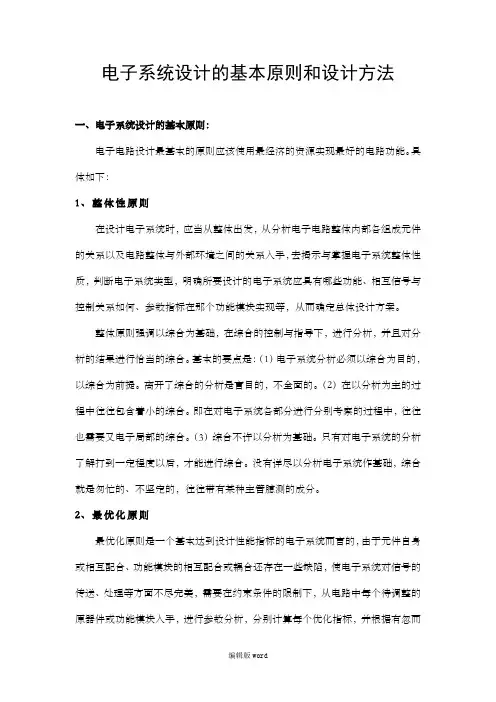

电子系统设计的基本原则和方法
电子系统设计的基本原则和设计方法一、电子系统设计的基本原则：电子电路设计最基本的原则应该使用最经济的资源实现最好的电路功能。
具体如下：1、整体性原则在设计电子系统时，应当从整体出发，从分析电子电路整体内部各组成元件的关系以及电路整体与外部环境之间的关系入手，去揭示与掌握电子系统整体性质，判断电子系统类型，明确所要设计的电子系统应具有哪些功能、相互信号与控制关系如何、参数指标在那个功能模块实现等，从而确定总体设计方案。
整体原则强调以综合为基础，在综合的控制与指导下，进行分析，并且对分析的结果进行恰当的综合。
基本的要点是：（1）电子系统分析必须以综合为目的，以综合为前提。
离开了综合的分析是盲目的，不全面的。
（2）在以分析为主的过程中往往包含着小的综合。
即在对电子系统各部分进行分别考察的过程中，往往也需要又电子局部的综合。
（3）综合不许以分析为基础。
只有对电子系统的分析了解打到一定程度以后，才能进行综合。
没有详尽以分析电子系统作基础，综合就是匆忙的、不坚定的，往往带有某种主管臆测的成分。
2、最优化原则最优化原则是一个基本达到设计性能指标的电子系统而言的，由于元件自身或相互配合、功能模块的相互配合或耦合还存在一些缺陷，使电子系统对信号的传送、处理等方面不尽完美，需要在约束条件的限制下，从电路中每个待调整的原器件或功能模块入手，进行参数分析，分别计算每个优化指标，并根据有忽而指标的要求，调整元器件或功能模块的参数，知道目标参数满足最优化目标值的要求，完成这个系统的最优化设计。
3、功能性原则任何一个复杂的电子系统都可以逐步划分成不同层次的较小的电子子系统。
仙子系统设计一般先将大电子系统分为若干个具有相对独立的功能部分，并将其作为独立电子系统更能模块；再全面分析各模块功能类型及功能要求，考虑如何实现这些技术功能，即采用那些电路来完成它；然后选用具体的实际电路，选择出合适的元器件，计算元器件参数并设计个单元电路。
EMI-RFI
EMI/RFI随着电子系统的日益精密、复杂及多功能化，电子干扰问题日趋严重，它可使系统的性能发生变化、减弱，甚至导致系统完全失灵。
特别是EMI／RFI（电磁干扰／射频干扰）问题，已成为近几年电子产业的热点。
为此，不少国家的专业委员会相继制定了法规，对电子产品的电磁波不泄露、抗干扰能力提出了严格规定，并强制执行。
美国联邦通信委员会（FCC）于1983年颁布了20780文件，对计算机类器件的EMI进行限制；德国有关部门颁布了限制EMI的VDE规范，在放射和辐射方面的约束比FCC规范更严格；欧洲共同体又在VDE规范中增加了RF抗扰性、静电泄放和电源线抗扰性等指标。
FCC、VDE规范将电子设备分为A（工业类设备）和B（消费类设备）两类，具体限制如表1所示。
此外，还有一系列适用于电子EMI／RFI防护的标准文件：MIL－STD－461、MIL－STD －462、MIL－STD－463、MIL－STD－826、MIL－E－6051、MIL－I－6181、MIL－I－11748、MIL－I－26600、MSFC－SPEC279等，所有这些法规性文件对电子系统的干扰防护起到了重大的作用。
本文详细讨论了电子线路及系统中EMI／RFI的特征及其抑制措施。
2EMI／RFI特性分析电子系统的干扰主要有电磁干扰（EMI）、射频干扰（RFI）和电磁脉冲（EMP）三种，根据其来源可分为外界和内部两种，每个电子电气设备均可看作干扰源，这种干扰源不胜枚举。
EMI是在电子设备中产生的不需要的响应；RFI则从属于EMI；EMP是一种瞬态现象，它可由系统内部原因（电压冲击、电源中断、电感负载转换等）或外部原因（闪电、核爆炸等）引起，能耦合到任何导线上，如电源线和电话线等，而与这些导线相连的电子系统将受到瞬时严重干扰或使系统内的电子电路受到永久性损坏。
图1给出了常见EMI／RFI的干扰源及其频率范围。
2．1干扰途径任何干扰问题可分解为干扰源、干扰接收器和干扰的耦合途径三个方面，即所谓的干扰三要素。
数字后端设计知识点
数字后端设计知识点数字后端设计是指用于处理数字信号的电子系统的设计。
这些系统可以是用于通信、计算、图像处理等领域的硬件或软件系统。
数字后端设计是数字系统设计的重要组成部分，它涉及到多个技术领域和知识点。
本文将介绍数字后端设计的一些主要知识点。
一、数字信号处理数字信号处理是数字后端设计的核心内容之一。
它涉及到对数字信号进行采样、量化、编码、滤波和解调等一系列处理步骤。
在数字信号处理中，需要使用一些数学方法和算法来实现信号的处理和分析。
常见的数字信号处理算法包括快速傅里叶变换、数字滤波器设计、自适应滤波等。
二、数字系统设计数字系统设计是数字后端设计的另一个关键知识点。
它涉及到使用数字逻辑门、触发器、寄存器等组件来设计和构建数字系统。
数字系统设计需要考虑系统的功能需求、性能要求和资源限制，并应用相应的设计方法和工具进行系统综合、优化和验证。
常用的数字系统设计方法包括VHDL、Verilog等硬件描述语言的使用。
三、片上系统设计片上系统设计是数字后端设计中的一个重要技术领域。
它指的是将整个数字系统或数字信号处理功能集成在一个芯片上。
片上系统设计需要考虑电路的功耗、面积和性能等因素，并进行电路和物理布局的优化。
常见的片上系统设计技术包括可编程逻辑器件（FPGA）的设计、应用特定集成电路（ASIC）的设计等。
四、时序设计与时钟管理时序设计是数字后端设计中的一个重要环节。
它指的是在数字系统中对信号传输的时间和顺序进行控制和管理。
时序设计包括时钟的生成、分配和同步等。
时钟管理是保证数字系统时序性能的关键。
在时序设计中，需要考虑时钟频率、时钟延迟和时钟抖动等因素，并应用相应的时序设计技术来满足设计要求。
五、功耗优化与集成电源设计功耗优化是数字后端设计中的一个重要问题。
在数字系统设计中，电路和系统的功耗是需要考虑和优化的因素之一。
功耗优化方法包括电源管理、低功耗设计和节能算法等。
集成电源设计是为数字系统提供电源电压和电流的设计。
数字系统设计.pdf
PLD设计——CPLD与FPGA的区别
规模
CPLD规模一般比FPGA小，最多512个宏单元；FPGA则可以实现单片 1000万门。
速度
CPLD的速度可以比FPGA更高，其连线的延时固定，更适合做高速的应 用；FPGA的互连线为多段，延时不确定。
逻辑特点 CPLD适合做逻辑密集型的应用，FPGA适合做数据密集型的应用。 编程方式
ALTERA
XILINX
FPGA/CPLD生产商
ispLSI系列：1K、2K、3K、5K、8K ispLSI1016 、ispLSI2032、 ispLSI1032E、ispLSI3256A MACH系列 ispPAC系列：
LATTICE VANTIS （AMD）
CPLD
其他PLD公司： ACTEL公司： ACT1/2/3、40MX ATMEL公司：ATF1500AS系列、40MX CYPRESS公司 QUIKLOGIC公司
数字系统分类
数字系统本身实现的方法很多，一般来说，可以分为 以下几种方法： PLD（可编程逻辑器件） MCU（单片机） DSP（数字信号处理器） Embedded System（嵌入式系统） 以上几种设计方法的应用场合不同，设计方法也大 不相同，应该根据不同的应用场合、成本和设计的 难度来决定使用合适的设计方法。
SO MUCH IC！
FPGA CPLD
PLD设计——PLD设计的流程
设计输入
原理图 硬件设计语言
功能仿真
验证逻辑是否正确
综合
将原理图或者硬件描述语言翻译为网表。
时序仿真
加载器件延时文件后的仿真，验证在器 件上实现后的实际性能。
不同数字系统的应用场合（4）
Embedded System（嵌入式系统）

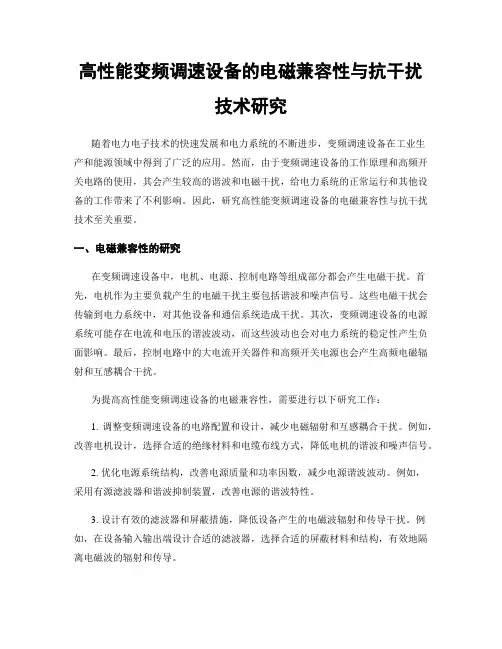

高性能变频调速设备的电磁兼容性与抗干扰技术研究
高性能变频调速设备的电磁兼容性与抗干扰技术研究随着电力电子技术的快速发展和电力系统的不断进步，变频调速设备在工业生产和能源领域中得到了广泛的应用。
然而，由于变频调速设备的工作原理和高频开关电路的使用，其会产生较高的谐波和电磁干扰，给电力系统的正常运行和其他设备的工作带来了不利影响。
因此，研究高性能变频调速设备的电磁兼容性与抗干扰技术至关重要。
一、电磁兼容性的研究在变频调速设备中，电机、电源、控制电路等组成部分都会产生电磁干扰。
首先，电机作为主要负载产生的电磁干扰主要包括谐波和噪声信号。
这些电磁干扰会传输到电力系统中，对其他设备和通信系统造成干扰。
其次，变频调速设备的电源系统可能存在电流和电压的谐波波动，而这些波动也会对电力系统的稳定性产生负面影响。
最后，控制电路中的大电流开关器件和高频开关电源也会产生高频电磁辐射和互感耦合干扰。
为提高高性能变频调速设备的电磁兼容性，需要进行以下研究工作：1. 调整变频调速设备的电路配置和设计，减少电磁辐射和互感耦合干扰。
例如，改善电机设计，选择合适的绝缘材料和电缆布线方式，降低电机的谐波和噪声信号。
2. 优化电源系统结构，改善电源质量和功率因数，减少电源谐波波动。
例如，采用有源滤波器和谐波抑制装置，改善电源的谐波特性。
3. 设计有效的滤波器和屏蔽措施，降低设备产生的电磁波辐射和传导干扰。
例如，在设备输入输出端设计合适的滤波器，选择合适的屏蔽材料和结构，有效地隔离电磁波的辐射和传导。
4. 采用先进的控制策略和算法，改善设备的电磁兼容性。
例如，采用PWM控制技术，改善开关器件的开关速度和开关频率，减少高频电磁辐射。
二、抗干扰技术的研究除了提高设备的电磁兼容性外，还需要研究抗干扰技术，以提高变频调速设备对外界干扰的抵抗能力。
变频调速设备在复杂的电磁环境中工作，容易受到电力系统、其他设备以及工作环境中的干扰。
抗干扰技术的研究包括以下几个方面：1. 设计可靠的抗干扰电路，在变频调速设备内部处理干扰信号，提高系统的抗干扰能力。
数字电子技术教案
数字电子技术教案第一章：数字电路基础1.1 数字电路概述介绍数字电路的定义、特点和应用领域解释数字电路与模拟电路的区别1.2 数字逻辑基础介绍数字逻辑的基本概念和术语解释逻辑运算符和逻辑表达式介绍逻辑门电路的原理和应用1.3 数字电路的特性与参数介绍数字电路的特性和参数解释电压、电流和阻抗的概念介绍逻辑门的开口电压和漏电流第二章：组合逻辑电路2.1 组合逻辑电路概述介绍组合逻辑电路的定义和特点解释组合逻辑电路的输入输出关系2.2 常用的组合逻辑电路介绍编码器、译码器、多路选择器和算术逻辑单元等常用的组合逻辑电路解释它们的原理和应用2.3 组合逻辑电路的设计方法介绍组合逻辑电路的设计方法和步骤解释利用逻辑门搭建组合逻辑电路的过程第三章：时序逻辑电路3.1 时序逻辑电路概述介绍时序逻辑电路的定义和特点解释时序逻辑电路的输入输出关系3.2 常用的时序逻辑电路介绍触发器、计数器和寄存器等常用的时序逻辑电路解释它们的原理和应用3.3 时序逻辑电路的设计方法介绍时序逻辑电路的设计方法和步骤解释利用触发器搭建时序逻辑电路的过程第四章：数字电路的设计与仿真4.1 数字电路设计概述介绍数字电路设计的目标和方法解释数字电路设计的步骤和原则4.2 数字电路设计的工具与软件介绍常见的数字电路设计工具和软件解释它们的功能和应用4.3 数字电路的仿真与验证介绍数字电路仿真的目的和方法解释数字电路仿真软件的使用和仿真结果的分析第五章：数字系统的应用5.1 数字系统概述介绍数字系统的定义和特点解释数字系统的组成部分和功能5.2 数字系统的应用领域介绍数字系统在通信、计算机、医疗、交通等领域的应用解释数字系统在这些领域的作用和重要性5.3 数字系统的未来发展探讨数字系统未来的发展趋势和挑战分析数字系统对人类社会的影响和机遇第六章：数字电路与系统的测试与维护6.1 数字电路测试概述介绍数字电路测试的目的和方法解释数字电路测试的基本概念和术语6.2 数字电路的测试方法介绍静态测试和动态测试两种方法解释故障诊断和功能测试的实施步骤6.3 数字电路的维护与优化介绍数字电路在使用过程中的维护注意事项解释数字电路性能优化的方法和技巧第七章：数字集成电路7.1 数字集成电路概述介绍数字集成电路的定义、分类和特点解释集成电路的封装和封装形式7.2 集成电路的制造工艺介绍集成电路的制造工艺和流程解释CMOS和TTL两种常用数字集成电路的制造工艺7.3 集成电路的应用与选择介绍集成电路在数字电路设计中的应用解释如何根据需求选择合适的集成电路第八章：数字系统的可靠性分析8.1 数字系统可靠性概述介绍数字系统可靠性的定义和重要性解释可靠性分析的目标和方法8.2 可靠性指标与模型介绍常见的可靠性指标，如失效率、平均失效间隔时间等解释可靠性模型的建立和应用8.3 提高数字系统可靠性的方法介绍提高数字系统可靠性的技术和方法分析这些方法在实际应用中的效果和优势第九章：数字信号与系统的特点及发展趋势9.1 数字信号与系统的特点介绍数字信号与系统相较于模拟信号与系统的优势解释数字信号与系统的稳定性和抗干扰性等特点9.2 数字信号处理技术的发展介绍数字信号处理技术的发展历程和现状分析未来数字信号处理技术的发展趋势和应用领域9.3 数字系统与社会的互动探讨数字系统对社会发展的影响分析数字系统在人类社会中的作用和地位第十章：数字电子技术的实验与实践10.1 数字电子技术实验概述介绍数字电子技术实验的目的和重要性解释实验内容和实验步骤的安排10.2 常见数字电子实验介绍常见的数字电子实验项目，如逻辑门电路、触发器电路等分析实验原理和实验操作方法解释实验报告的评价标准和评价方法重点和难点解析重点环节1：数字电路的定义、特点和应用领域补充和说明：数字电路是利用数字逻辑进行信息处理和传输的电路系统。
单片机应用系统的抗干扰技术设计方案
第五章单片机应用系统的抗干扰技术设计§5．1 干扰源我们要进行抗干扰措施，首先就得仔细研究干扰产生的原因、途径，掌握或了解其规律后，才能有针对性地提出各种抗干 / 扰的理论和措施。
5.1.1干扰与噪声的区别(1> 噪声是绝对的，它的产生或存在不受接收者的影响，是独立的，与有用信号无关。
干扰是相对有用信号而言的，只有噪声达到一定数值、它和有用信号一起进入应用系统并影响其正常工作时才形成干扰。
(2> 干扰在满足一定条件时，可以消除；噪声在一般情况下，难以消除，只能减弱。
5.1.2分类根据产生干扰的物理原因，干扰可以分为如下几种类型：机械干扰、热干扰、光干扰、湿度干扰、化学干扰、电和磁的干扰、射线辐射干扰。
其中，电和磁的干扰是最为普遍和严重的干扰，下面对电磁干扰作重点论述。
电磁干扰的分类：(1> 从噪声产生的来源分类可以分为：错误!固有噪声源固有噪声是指器件内部物理性的无规则波动所形成的噪声。
错误!人为噪声源人为噪声源主要是各种电气设备所产生的噪声，主要有以下几种：1. 工频噪声，大功率输电线是典型的工频噪声源。
低电平的信号线只要有一段长度与输电线平行，就会受到明显的干扰；即使一般室内的交流电源线，对输入阻抗低和灵敏度高的传感器来说也会是很大的干扰源。
在传感器的内部，由于工频感应也会产生交流噪声，它所形成的干扰也不可忽视。
2. 射频噪声，高频感应加热、高频焊接等工业电子设备以及广播、电视、雷达及通信设备等通过辐射或通过电源线会给附近的传感器系统带来干扰。
3. 电子开关，由于电子通断的速度极快，使电路中的电压和电流发生急剧的变化，形成冲击脉冲，从而成为噪声干扰源。
错误!自然噪声源和放电噪声自然噪声主要指天电形成的放电现象。
放电现象的起因不仅是天电，还有各种电气设备所造成的，主要有：电晕放电、火花放电、放电管放电等。
(2> 从干扰的出现区域来分可分为内部干扰和外部干扰。
(3> 从干扰对电路作用的形成分类错误!差模干扰也称为串联干扰，差模干扰进入电路后，使传感器系统 / 的一个信号输入端子相对于另一个信号输入端子的电位发生变化，即干扰信号与有用信号按电势源串联起来作用于输入端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电子系统的抗干扰设计摘要:主要描述了数字电子系统中不易解决的电源噪声干扰和传导干扰问题，并介绍了几种解决问题的途径和方法。
关键词：电源;传导；干扰;抑制1 引言每个电气工程师和电气工程技术人员都希望他所设计的设备工作可靠,不会被其它设备干扰，也不会干扰其它设备。
但是，由于电气噪气和电磁干扰几乎无处不在,所以,我们设计的产品往往达不到这些目标。
如果不能有效地解决这些问题，我们可能必须放弃这些项目或者采取修修补补的办法,这样一来既浪费了我们投资项目的所有时问、资金和努力,又可能使产品性能大打折扣。
二：一般在工作的开始就必须将干扰措施设计成产品。
这一般包含四个步骤的过程：(1)了解干扰的类型和来源干扰源：是指产生干扰的元件、设备或信号，用数学语言描述:dｕ/ｄｔ，di／dt大的地方就是干扰源。
如：继电器、雷电、电机、可控硅、高频时钟等都可能（2)在设计电路时尽量消除或减小这些干扰对系统的影响;(3)设计线路板、导线的结构尽量消除这些问题，必要时，使用干扰抑制器件;(4)将系统分成模块调试，保证每个子系统组装正确无误、工作正常,在进行进一步组装前不会有任何问题。
通过一开始就正确地设计系统，经常提前完成任务,成本也较低。
干扰一般有电源噪声干扰、空间干扰(即场干扰)和传导干扰。
空间干扰都通过电磁波辐射窜人系统；传导干扰则通过与系统相连接的导线，如,以与前向通道和后向通道等进人系统；电源噪声干扰有过压、欠压、浪涌电压、尖峰电压等。
2．１抗干扰设计的几个原则：即尽可能的减小干扰源的du/dt,di／dt。
这是抗干扰设计中最优先考虑和最重要的原则,常常会起到事半功倍的效果。
减小干扰源的dｕ/dt主要是通过在干扰源两端并联电容来实现。
减小干扰源的ｄi／ｄt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。
抑制干扰源的常用措施如下:①继电器线圈增加续流二极管,消除断开线圈时产生的反电动势干扰。
仅加续流二极管会使继电器的断开时间滞后,增加稳压二极管后继电器在单位时间内可动作更多的次数。
②在继电器接点两端并接火花抑制电路(一般是ＲC串联电路，电阻一般选几Ｋ到几十K,电容选０.０1ixＦ),减小电火花影响。
③给电机加滤波电路,注意电容、电感引线要尽量短。
④电路板上每个Iｃ要并接一个0.01iｘF~０．１lxF高频电容,以减SIＣ对电源的影响。
高频电容的布线，连线应靠近电源端并尽量粗短，否则，等于增大了电容的等效串联电阻，会影响滤波效果。
⑤布线时避免9０度折线,减少高频噪声发射。
⑥可控硅两端并接ＲC抑制电路,减小可控硅产生的噪声(这个噪声严重时会把可控硅击穿的)。
2.2切断传播途径：按干扰的传播路径可分为传导干扰和辐射干扰两类。
所谓传导干扰是指通过导线传播到敏感器件的干扰。
高频干扰噪声和有用信号的频带不同,可以通过在导线上增加滤波器的方法切断高频干扰噪声的传播,有时也可加隔离光耦来解决。
电源噪声的危害最大，要特别注意处理。
所谓辐射干扰是指通过空间辐射传播到敏感器件的干扰。
一般解决方法是增加干扰源与敏感器件的距离,用地线把它们隔离和在敏感器件上加蔽罩。
2．3提高系统本身的抗干扰能力,降低系统对噪声的敏感程度。
三数字电路的硬件抗干扰措施：1.器件使用时的抗干扰措施器件的选择:对于数字集成电路，通常噪声容限越高，传输延时越大，其抗干扰性能越好，因此,CMOS要比1vrＬ集成电路的抗干扰性能好。
负载的控制:当某种集成电路输出所带的负载电路超过规定的扇出时，会使电路输出的高电平值降低，低电平值升高,从而导致电路的噪声容限降低，容易受干扰影响。
所以在器件使用时应注意控制电路的输出负载不要超过所规定的扇出,并应尽量留有余地。
空端的处理:对于不用的集成电路输入和控制端,容易通过分布电容进入端子对电路产生干扰。
因此,不用的输入和控制端应接上合适的逻辑电平。
２．电路设计时的抗干扰措施电路状态转换引起的振荡及其抑制:通常1vrL和ＣMOＳ电路在状态转换瞬间,会成为一个具有很高增益的放大器。
当输入波形在阀值附近有缓慢变化或很小波动时,就会被放大,使输出波形的沿产生很大振荡。
这种振荡造成下级电路的误触发。
抑制这种干扰的办法有两种，一是对输入波形前后沿时间较长的信号应加一级斯密特电路整形，将输入波形的前后沿变陡；二是避免利用微分电路直接产生脉冲作触发信号。
电路延迟不同引起的毛刺及其消除：由于信号经各支路传输的延时不同，逻辑运算后会产生“毛刺”，形成干扰。
可以在电路中采用滤波、时间选通和同步逻辑控制等方法来消除。
①滤波法,由于“毛刺”干扰的频率较高，脉宽要比信号脉宽窄得多，所以利用RC积分电路可有效地将脉宽较窄的毛刺滤除。
②时间选通法，即是采用延迟电路，单稳或双稳电路构成时间选通电路，对输入有用波形进行抽样来消除“毛刺”干扰。
③同步控制法,采用同步时序,使电路状态的翻转由一个脉冲触发,从而避免电路因传输延迟不同而产生的“毛刺”。
总线切换控制引起的浮动及其克服:在微处理机及类似数字电路中，当数据DA 和数据DB分别通过总线驱动器A和B上数据总线时,往往因驱动器A和B的控制信号CA、ＣB在逻辑上反相(存在一个门延时的切换时差)或存在明显的切换时差，这样，控制信号CA变高时,控制信号CB还没变低(或者相反），于是造成驱动器A、B都为三态，从而在这个瞬间总线呈高阻,容易耦合干扰或处于不稳定的浮动状态。
克服这种现象,除了要求控制信号切换时间严格外，通常可在总线上加所谓的吊高电阻,即在总线到电源之间加接电阻（3～10ＫQ）,使总线在控制信号切换瞬间处于稳定的高电位，从而增强总线的抗干扰能力。
3.印制板设计时的抗干扰措施在印制板上,由于用作电路电源线、地线和信号线的印制线条具有一定的阻抗,电源线上会因电路状态改变而产生脉动干扰；地线上会造成电路间的公共阻抗耦合;信号线之间因电容耦合(静电感应）和电感耦合(电磁感应）造成串扰;稍长一些的印制线还会对高速电路产生反射干扰等。
(1）电源线路的脉动干扰与去耦措施要有效地抑制脉动干扰及其耦合,措施是加去耦电容。
去耦电容分两种,即印制板的去耦电容和芯片的去耦电容。
前者加在每块印制板的电源输入端与地之间，作用是抑制板之间的脉动干扰传导。
一般采用(１0~1０0ｔ~）的电解电容,在高频或高速电路中,还应在电解电容上并联一个０．1vt的小电容,这是因为电解电容有内部电感难以滤除高频。
后者加在每块或每隔几块集成电路的电源与地之间,其作用是向芯片提供瞬时突变电流。
一般用(0.0０1~0.１vt)的云母或陶瓷电容。
需要指出，芯片去耦电容的接法十分重要,正确的接法应使去耦电容和芯片所包围的面积保持最小,否则起不了去耦作用。
（2)PCB电路板设计抗干扰措施印刷板图设计中应注意下列几点：从焊接面看,组件的排列方位尽可能保持与原理图相一致,布线方向最好与电路图走线方向相一致，便于生产中的检查，调试及检修；各组件排列、分布要合理和均匀,力求整齐、结构严谨的工艺要求;电阻、二极管的放置方式分为平放与竖放两种。
四:一些常见的干扰及抗干扰措施：１空间干扰的产生及抗干扰措施在数字电子系统(如,计算机和利用微处理器的设备)中，数据快速传输和处理产生的信号有很高的重复频率和脉冲上升时间,因此，高频谐波非常显著,短导线和电缆以及印制电路上的导体都是有效的辐射体;另外,被控功率器件也产生能量较大的空问干扰；其它设备产生的电磁辐射作用于电缆以及印制电路上的导体也可产生干扰。
不过空问干扰可用良好的屏蔽与正确接地、高频滤波加以解决，故数字电子系统中应重点防止供电系统与过程通道的干扰.2供电系统的电源干扰及抗干扰措施任何电源及输电线路都存在内阻，正是这些内阻才引起了电源的噪声干扰。
如果没有内阻存在,无论何种噪声都会被电源短路吸收，在线路中不会建立起任何干扰电压。
数字电子系统中最重要、并且危害最严重的干扰来源于电源的污染。
随着大工业迅速发展,电源污染问题13趋严重。
经对电源检测发现，在某些大功率耗电设备的电网中，经常可以检测到在50周正弦波上叠加有很多N多伏的尖峰电压。
过压、欠压、停电的危害是显而易见的,轻则使系统运行异常，重则损坏系统。
解决的办法是电源中加人交流稳压器,用来保证供电的稳定性,防止电源系统的过压与欠压,有利于提高整个系统的可靠性。
对付暂短时间的停电则配置不问断电源ＵPS。
浪涌与下陷电压或电流在短时间内超出容许值，如果幅度过大也会毁坏系统。
即使变化不大（±１0%~ ±15%）,直接使用不一定会毁坏系统,但由于电源系统中接有反应迟缓的磁饱和或电子交流稳压器等器件,往往会在这些变化点附近产生振荡,由此造成的振荡能产生±30% ～±４0％的电源变化,而使系统无法工作,解决的办法是使用快速响应的交流电源调压器。
半周过欠压通过磁饱和或电子交流稳压器后输出端也会产生振荡，解决办法与上相同。
尖峰电压持续时间很短，一般不会毁坏系统,但对微机系统正常运行危害很大,会造成逻辑功能紊乱，甚至冲坏原程序。
解决问题的一种方法是采用浪涌吸收器,这个特殊的单元包含金属氧化物压敏电阻器,碳化硅压敏电阻器、齐纳二级管、气体放电管等办法。
另一种方法是使用具有噪声抑制能力的交流电源调节器或隔离开关电源模块。
电源中的整流器导通时产生电压尖峰，截止时产生电流尖峰,可以采用软恢复整流器或高额定电压和电流整流器。
其它可以采用的方法有，限制通过整流器的电流,降低整流器电流变化的速率，或用高质量旁路电容器吸收尖峰。
肖特基二级管整流器则需采用RC缓冲器，防止整流器截止时出现振铃。
高频噪声通过变压器主要不是靠初次级线圈的互感耦合,而是靠初、次级间寄生电容耦合的。
因此，隔离变压器的初级和次级之间均用屏蔽层隔离。
减少其分布电容，提高抗共模干扰的能力，可以有效抑制高频噪声。
另外，由谐波频谱分析可知,电源系统的干扰源大部分是高次谐波，因此,采用低通滤波让50周市电基波通过，滤去高次谐波,以改善电源波形。
在低压下,当滤波电路载有大电流时，宜采用小电感和大电容构成的滤波网络；当滤波电路处于高压下工作时,则应采用小电容和允许的最大电感构成的滤波网络。
在整流电路之后采用双Ｔ滤波器，以消除５０Ｈz工频干扰，其优点是结构简单,对固定频率的滤波效果好。
在每块系统功能模块上采用分散独立功能块供电,每个功能块单独对电压过载进行保护，不会因某块稳压电源故障而使整个系统破坏,而且也减少了公共阻抗的相互耦合以及和公共电源的相互耦合，大大提高了供电的可靠性，也有利于电源散热。
在电源配置中还可以采取下列措施:(1）利用反激变换器的开关稳压电源，在反激时把输人的干扰信号抑制掉;(2)采用频谱均衡法原理制成的干扰抑制器,把干扰的瞬变能量转换成多种频率能量,达到均衡目的。
