扫频试验介绍
应用扫频仪进行测试- 认知实训
认知实训 应用扫频仪进行测试
实训3 读频标：
第五步：当中心频率在“0”附近时，屏幕上有 一个宽度比其余频标宽很多，由若干正弦波形构 成的菱形频标，这就是零MHz的频标。在它右边 的第一个大频标是l0MHz，第二个大频标是 20MHz依次类推。 第六步：当中心频率度盘在“75”附近转动时， 离中心线最近而且始终不会移动到中心线左侧的 那个大频标是80MHz。在相邻两个大频标的中 心，有一个幅度稍低的频标是5MHz频标。
图1-2-8测试电路幅频特性的连接图
认知实训 应用扫频仪进行测试
实训3 读频标：
第一步：把频标开关置于10MHz处进行粗测； 第二步：转换频标选择到1MHz进行精测； 第三步：如嫌测量精度不够，可以使用外接连 续频标。 第四步：当波段置于I、频标选择置于10MHz、 频率偏移调整到至少能看到两个10MHz频标时， 屏幕上出现幅度较大间隔均匀的10MHz大频标。
认知实训 应用扫频仪进行测试
实训3 读频标：
第八步：在“150”附近反复转动中心频率度盘， 有一个位于屏幕垂直中心线右侧，离中心线最近 且始终不能移动到中心线左侧的那个大频标是 160MHz的频标。在它左边的第一个大频标即是 150MHz……。在相邻两l0MHz大频标的中心， 有一个幅度稍低的频标是5MHz频标，例如在80 和90MHz之间的则是85MHz……。幅度更小的 频标已不能再作测读之用。
第一步：根据被测电路指标规定的中心频率值，选择适当的波段开 关档级和中心频率值。 第二步：按图1-2-8连接被测电。 第四步：选择频标选择开关档级和适当调节频标幅度旋钮。 第五步：定量读数。
认知实训 应用扫频仪进行测试
实训2 电路幅频特性的测试：
认知实训 应用扫频仪进行测试
用扫频仪观测被测电路或设备的频率特性
用扫频仪观测被测电路或设备的频率特性、测量增益对电路或电器设备进行频率特性的观测及增益的测量，实际中通常可采用频率特性测试仪即“扫频仪”，因此这里简单的对扫频仪原理及使用方法进行介绍。
根据测试目的、测试电路不同，所采用的扫频仪的类型也不同，本实验采用的是BT-3C型扫频仪。
1.扫频仪基本原理扫频仪的全称是频率特性扫描测试仪，也称扫频仪，是集扫频信号发生器、频标信号发生器、示波器于一体的信号通道专用检测和调试仪器。
主要由扫频振荡器、频标发生器、放大显示电路、电源等几部分组成。
频标电路产生1MHz、10MHz频标，用开关切换1MHz、10MHz 以及外频标三档，当开关扳向外频标时，可由外频标插座送入标准信号频率。
既可用于检测黑白、彩色电视机高频调谐器、图像通道的频率特性，调试电视伴音鉴频曲线和视频放大特性曲线，还可用于测试各种有源、无源四端网络及其它接收设备的高频放大器、宽带放大器、滤波器、陷波器的幅频特性或中心频率。
2．面板上各旋钮、插孔的作用这里以BT3C扫频仪为例介绍使用方法。
其面板及各控制旋钮如图7所示。
电源开关：用于开/关电源。
灰度调节：调整显示波形的亮度聚焦：调整光点聚焦，使扫描线清晰度最好。
频标选择：有1MHz、10MHz和外接三档，根据测试内容和方式进行选择。
当开关扳向外频标时，可由外频标插座送入标准信号频率。
频标幅度：调整频标幅度信号的大小。
外频标入：从外部输入频标信号，这时频标选择应置于外接档。
扫频信号输出：扫频信号的输出插孔，通过输出电缆连接被测电路输入端。
Y轴位移：调整波形位置上下移动。
输出衰减：（粗调）有10、20、30、40、50、60、70、80（dB）八档，调整输出扫频信号的电压幅度。
输出衰减：(细调) 有0、1、2、3、4、5、6、7、8、9（dB）九档，配合输出衰减粗调使用。
Y轴输入：插接检测探头，馈入来自被测电路输出端的检测信号。
Y轴增益：可均匀调整波形幅度的大小，配合Y轴衰减使用。

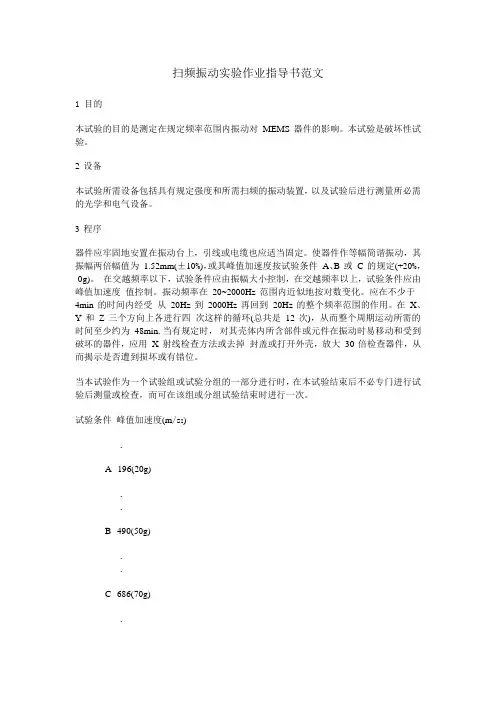

扫频振动实验作业指导书范文
扫频振动实验作业指导书范文1 目的本试验的目的是测定在规定频率范围内振动对MEMS 器件的影响。
本试验是破坏性试验。
2 设备本试验所需设备包括具有规定强度和所需扫频的振动装置，以及试验后进行测量所必需的光学和电气设备。
3 程序器件应牢固地安置在振动台上，引线或电缆也应适当固定。
使器件作等幅简谐振动，其振幅两倍幅值为1.52mm(±10%)，或其峰值加速度按试验条件A、B 或 C 的规定(+20%，-0g)。
在交越频率以下，试验条件应由振幅大小控制，在交越频率以上，试验条件应由峰值加速度值控制。
振动频率在20~2000Hz 范围内近似地按对数变化。
应在不少于4min 的时间内经受从20Hz 到2000Hz 再回到20Hz 的整个频率范围的作用。
在X、Y 和Z 三个方向上各进行四次这样的循环(总共是12 次)，从而整个周期运动所需的时间至少约为48min.当有规定时，对其壳体内所含部件或元件在振动时易移动和受到破坏的器件，应用X 射线检查方法或去掉封盖或打开外壳，放大30 倍检查器件，从而揭示是否遭到损坏或有错位。
当本试验作为一个试验组或试验分组的一部分进行时，在本试验结束后不必专门进行试验后测量或检查，而可在该组或分组试验结束时进行一次。
试验条件峰值加速度(m/s2).A 196(20g)..B 490(50g)..C 686(70g).3.1 检查试验后，不放大或放大不超过 3 倍，对标记进行外观检查;放大20~50 倍对封装、引线或密封进行目检。
此项检查和任何附加的特殊测试和检查应在最终周期完成后，或在包括本试验的一个试验组、一个试验序列或一个试验分组完成后进行。
3.2 失效判据本试验后，不符合任何一项规定的测量或检查，封装、引线或密封有缺陷或损坏的迹象，或标记模糊等，都应视为失效。
由于试验时的操作和夹具引起的标志损坏不应成为器件拒收的原因。
信号发生器扫频主要用途
信号发生器扫频主要用途信号发生器是一种用来产生各种不同频率、不同形式的电信号的仪器，它在电子测试和研发中扮演着非常重要的角色。
扫频是信号发生器的一个主要功能，主要用于频率响应测试、频谱分析和网络分析等应用。
下面将详细介绍信号发生器扫频的主要用途。
首先，信号发生器扫频常用于频率响应测试。
频率响应测试是指通过改变电路或系统输入信号的频率，来测量输出信号随频率变化的情况。
通过信号发生器的扫频功能，可以产生一系列频率连续变化的信号，从而对被测设备或系统的频率响应进行全面的测试。
例如，在音频设备的测试中，可以使用信号发生器扫频并输入不同频率的信号，然后测量输出信号的幅度和相位，以评估音频设备在不同频率下的性能。
其次，信号发生器扫频还可用于频谱分析。
频谱分析是指通过对输入信号进行频谱分解，将其分解为不同频率的成分，并显示在频谱图上。
信号发生器扫频功能可以提供一系列频率连续变化的信号，使得频谱分析仪可以对不同频率下的信号进行分析。
通过分析不同频率下信号的幅度和相位，可以获取信号的频谱信息，进而判断信号的频率成分、噪声水平、谐波失真等特性，为频谱分析提供了必要的信号源。
此外，信号发生器扫频还可用于网络分析。
网络分析主要用于测试和分析电路或系统中的传输特性。
通过信号发生器的扫频功能，可以提供一系列连续变化的频率信号作为输入，然后通过在被测网络上接收输出信号，并测量其幅度和相位，从而得到被测网络的传输特性。
在无线通信领域，例如对天线、滤波器、放大器等进行测试时，常需要使用信号发生器扫频，并与频谱分析仪或网络分析仪等仪器配合使用，进行各项测试指标的测量。
此外，信号发生器扫频还可用于频率合成和信号调制等应用。
频率合成是指通过对不同频率的信号进行叠加来产生一个新的频率信号。
信号发生器扫频功能可以提供连续变化的频率信号，通过对这些信号进行合成，可以得到复杂的频率信号，满足不同应用需求。
而信号调制是指通过改变信号的某些特性（如频率、幅度、相位等）来传输信息。
振动试验机正弦扫频试验的操作方法
振动试验机正弦扫频试验的操作方法（二）振动测试的目的，在于实验中做一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。
据统计的数据显示提升3%的设计水准，将增加20%的回收及减少18%的各项不必要支出。
振动模拟依据不同的目的也有不同的方法，如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等。
01、试验前后的准备工作见试验方法（一振动控制软件的一般使用方法）节。
02、将滤波器转换开关选至适当的频率范围，（最高频率≤2000Hz时置2000，≤4000Hz 时置4000，>4000Hz时置8000），在试验运行前系统会提示合适的频率范围。
03、运行SINTST.EXE,出现主窗口。
新试验项目可以单击“参数设置”，选“正弦扫频”或“正弦定频”。
如选正弦扫频, 将会出现下列参数设置对话框:各参数设置的意义比较明显, 不多解释。
当有参数无需设置（如控制通道为1时的控制方式）或合适的缺省值，可以跳过。
对重要产品的试验，为了增加试验的可靠性，请采用多点最大值控制代替单点控制，这样即使某一控制点失效，系统仍能正常工作。
上述问题设置完, 点击“下一步”，系统会对上述数据进行越界检测, 如有错误将自动报告并跳到该数据位置, 便于您及时修改.以后开始振动包线设置, 您将会看到(每页4段):您可从上往下设置, 每次输入频率,量值,单位三个数，输入指定的段数:单位1=定加速度，2=定速度，3=定振幅，4=从上一频率的g值以任意（有限值）斜率的直线变至下一频率设置的g值。
如:50 0.5 3 表示至50Hz定振幅0.5mm200 9 4 直线变至200Hz 9g2000 10 1 200-2000Hz 定加速度10g当有越界错误, 也会报警并跳回该处请您修改。
指定段数的包线设置完, 击“下一步（确定）”,系统显示包线图和计算结果:最大加速度 XXX.XXg 最大振幅 XX.XXX mm您可在屏幕上看到显示出的扫描包线图, 横坐标为频率对数坐标, 纵坐标为加速度g 值,根据包线图可再次核对您的设置, 特别应注意几段包线之间是否衔接得好,系统允许设置不连续包线。
扫频测试分析及上行干扰排查
经过实地勘察和测试，确定了干扰源的具体位置和影响范围，为后续的干 扰排查和优化提供了依据。
建议与展望
针对干扰源的具体位置，建议采取信号屏蔽、 天线调整等措施，以减小其对周围区域的影响
。
展望未来，随着技术的发展和用户需求的提高，应积 极探索更先进的干扰排查和优化方法，提高网络性能
案例三：某设备性能优化
总结词
通过扫频测试分析，实现了某设备的性能优 化。
详细描述
对某设备进行扫频测试分析，发现其性能存 在瓶颈。通过对设备硬件和软件进行优化， 包括更换高性能组件、调整算法参数等措施， 实现了设备的性能优化，提高了设备的整体 性能和稳定性。
05
结论与建议
结论总结
扫频测试分析结果显示，当前网络存在上行干扰问题，导致部分用户出现 信号不稳定、通话中断等现象。
扫频测试的原理
扫频测试基于信号的频率特性进行测量，通过在一定频率范 围内扫描信号，并记录每个频点的信号强度、干扰和噪声水 平等参数。
测试过程中，通常使用扫频信号发生器和接收器，分别产生 和接收信号，并通过测量和分析信号的频率响应来评估设备 的性能。
扫频测试的重要性
01
扫频测试是评估无线通信系统 性能的重要手段之一，可以帮 助工程师了解设备的性能和潜 在问题。
详细描述
通过对信号强度的测量，可以判断信号的覆盖范围和穿透能力，以及在不同环 境下的表现。在分析过程中，需要关注信号的平均强度、最大值、最小值以及 波动范围，以全面了解信号的稳定性和可靠性。
信号质量分析
总结词
信号质量分析主要关注信号的纯净度和可靠性，通过分析信号的失真、噪声、干 扰等参数，评估信号的质量水平。
分析振动台扫频测试的作用
分析振动台扫频测试的作用分析振动台扫频测试的作用振动台适用于电子、机电、光电、汽车、玩具……等各行各业的研究、开发、品管、制造。
振动台能让我们提早知道产品或产品中的部件的耐振寿命，从而确定产品设计及功能的要求标准。
扫频是为了测试而设计的，是指信号在一个频段内，频率由高到低（或由低到高）连续变化的过程。
因此扫频信号就是为了测试，它主要用来测试元、器件，以及整机的频率特性。
经常用于电子测量中对网络的阻抗特性和传输特性进行测量。
扫频信号原理：一个由压敏电容（或压敏二极管）组成的振荡源，给它加一个三角波或锯齿波电压，其输出再经过放大、输出。
不用扫频方式测量，就要逐个地设置频率，逐个地测，所谓点测法。
用了扫频信号测试频率特性，快速、直观。
而且可以在线测试，效率高。
广泛地使用在科研、生产上。
振动台的试验主要参考以下标准1.正弦振动标准主要包括：GB/T2423.10-2008电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦) IEC60068-2-6-2007基本环境试验规程.第2部分:试验.第6节:试验Fc:振动(正弦波)ISO8318:2000包装.满装的运输包装和单元货物.采用可变频的正弦振动试验GB/T4857.10-2005包装运输包装件基本试验第10部分：正弦变频振动试验方法2.随机振动标准主要包括：GB/T2423.56-2006电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控制）和导则IEC60068-2-64-2008基本环境试验规程.第2-64部分:试验.试验Fh:振动、宽带随机抽样ASTMD4728-2006海运集装箱随机振动检测的标准试验方法GB/T4857.23-2003包装运输包装件随机振动试验方法勤卓环试于2010年成立以来，专注发展可靠性测试设备，秉承“一款产品，就是一个行业品牌”的发展理念，勤卓研发生产的环境试验设备，一直以性能稳定，参数精密，而获得市场的广泛认可，勤卓品牌试验设备先后进驻中科院、清华大学、沈飞集团、中船重工、比亚迪、迈瑞医疗、比克电池、华为等各大企事业单位，受到市场的广泛好评和尊敬。
振动试验机正弦扫频试验的操作方法
振动试验机正弦扫频试验的操作方法（二）振动测试的目的，在于实验中做一连串可控制的振动模拟，测试产品在寿命周期中，是否能承受运送或振动环境因素的考验，也能确定产品设计及功能的要求标准。
据统计的数据显示提升3%的设计水准，将增加20%的回收及减少18%的各项不必要支出。
振动模拟依据不同的目的也有不同的方法，如共振搜寻、共振驻留、循环扫描、随机振动及应力筛检等。
01、试验前后的准备工作见试验方法（一振动控制软件的一般使用方法）节。
02、将滤波器转换开关选至适当的频率范围，（最高频率≤2000Hz时置2000，≤4000Hz 时置4000，>4000Hz时置8000），在试验运行前系统会提示合适的频率范围。
03、运行SINTST.EXE,出现主窗口。
新试验项目可以单击“参数设置”，选“正弦扫频”或“正弦定频”。
如选正弦扫频, 将会出现下列参数设置对话框:各参数设置的意义比较明显, 不多解释。
当有参数无需设置（如控制通道为1时的控制方式）或合适的缺省值，可以跳过。
对重要产品的试验，为了增加试验的可靠性，请采用多点最大值控制代替单点控制，这样即使某一控制点失效，系统仍能正常工作。
上述问题设置完, 点击“下一步”，系统会对上述数据进行越界检测, 如有错误将自动报告并跳到该数据位置, 便于您及时修改.以后开始振动包线设置, 您将会看到(每页4段):您可从上往下设置, 每次输入频率,量值,单位三个数，输入指定的段数:单位1=定加速度，2=定速度，3=定振幅，4=从上一频率的g值以任意（有限值）斜率的直线变至下一频率设置的g值。
如:50 0.5 3 表示至50Hz定振幅0.5mm200 9 4 直线变至200Hz 9g2000 10 1 200-2000Hz 定加速度10g当有越界错误, 也会报警并跳回该处请您修改。
指定段数的包线设置完, 击“下一步（确定）”,系统显示包线图和计算结果:最大加速度 XXX.XXg 最大振幅 XX.XXX mm您可在屏幕上看到显示出的扫描包线图, 横坐标为频率对数坐标, 纵坐标为加速度g 值,根据包线图可再次核对您的设置, 特别应注意几段包线之间是否衔接得好,系统允许设置不连续包线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扫频试验介绍
关键词:高低温试验箱高低温交变试验箱高低温交变箱高低温交变湿热试验箱高低温湿热试验箱恒温恒湿箱恒温恒湿试验箱振动台
文章来自宇辉仪器/
正弦振动试验是试验室中经常采用的试验方法，是人们认识最早，了解最多的一种振动。
例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。
要模拟这些振动环境
无论任何振动都需要一定的试验条件，这是试验的重要依据之一。
对任何一个振动试验，要求在不同试验室内进行试验时结果是一致的，不允许出现完全不同的结果。
这就要对振动试验做一系列的规定，既试验的标准规范。
一、正弦振动
正弦振动试验是试验室中经常采用的试验方法，是人们认识最早，了解最多的一种振动。
例如凡是旋转、脉动、振荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动均是正弦振动。
要模拟这些振动环境，无疑须用正弦振动试验。
当振动环境是随机的、但又无条件做随机振动试验时，某些情况下可以用正弦振动试验来代替（不是等效）。
此外，振动特性试验中，用正弦信号激振是常用的最基本方法。
由于正弦试验设备相对便宜，因此一般的振动试验室几乎都可以进行正弦振动实验。
正弦振动试验的验条件（严酷等级）由频率范围、振幅值、试验持续时间共同确定.
在正弦振动试验方法中又规定了“扫频试验”和“定频试验”两种试验方法。
1、扫频试验
扫频试验是指在试验过程中维持一个或两个振动参数（位移、速度或加速度）量级不变，而振动频率在一定范围内连续往复变化的试验。
线性扫描化是线性的，即单位时间扫过多少赫兹，单位是Hz/s或Hz/min，这种扫描用于细找共振频率的试验.
对数扫描频率变化按对数变化，扫描率可以是oct/min、oct是倍频程。
如果上限频率fH，下限fL，fH/fL=2n，n就是下限频率到上限频率经过了n个倍频程，求n的公式为：
对数扫描的意思是相同的时间扫过的频率倍频程数是相同的，例如从5-20Hz是两个倍频程，从500-2000Hz也是倍频程。
在对数扫描的情况下，扫过这两段的时间是相同的。
就是说对数扫描时低频扫得慢而高频扫得快（这当然是指单位时间扫过的频率范围）。
有时对数扫描率还用于Dec/min，含意是每分钟扫多少个十倍频程。
扫频试验主要用于：
a）产品振动频响的检查（即最初共振检查），确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。
b）耐扫频处理：当产品在使用频率范围内无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。
c）最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点有无改变，以确定产品通过耐振处理后的可靠程度。
2、定频试验：
定频试验是指在规定的固定频率点上进行各种振动参数不同量级的试验。
它主要用于：
（1）耐共振频率处理。
在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。
（2）耐予定频率处理：在已知的产品使用环境条件振动频率时，可采用耐予定频率的振动试验。
其目的还是为考核产品在予定危险频率下承受振动的能力。
