促进剂的分类
植物生长调节剂
植物生长调节剂一、分类现在大家公认的生长调节剂有五大类：生长素、赤霉素、细胞分裂素、脱落酸、乙烯，按生产中的应用也分为三类：生长促进剂类、生长抑制剂、生长延缓剂。
（一）生长促进剂促进细胞分裂、分化和伸长生长，也可促进植物营养器官的生长和生殖器官的发育。
吲哚丙酸、萘乙酸、激动素、6-苄基腺嘌呤、二苯基脲都属于这一类。
（二）生长抑制剂抑制植物茎顶端分生组织生长的生长调节剂。
往往促进侧枝的分化和生长，从而破坏顶端优势，增加侧枝数目。
有些还能使叶片变小，生殖器官发育受到影响。
外施生长素也以扭转其过量的负效应。
常见的生长抑制剂：三碘苯甲酸、青鲜素、水杨酸、整形素。
（三）生长延缓剂抑制植物亚顶端分生组织生长的生长调节剂为植物生长延缓剂，亚顶端分生组织中的细胞主要是伸长，由于赤霉素在这里起作用，所以外施赤霉素可以逆转其效应。
这类物质包括烯效矬，多效矬，矮壮素，比久。
二、生长调节剂在防止番茄落花落果上的应用坐果激素都是生长素类，常用的番茄坐果激素有番茄灵、2，4-D、番茄丰产剂，番茄丰产剂是番茄灵、2，4-D根据一定配比混合而成。
1、涂抹法2，4-D应用这种方法，使用浓度为10-20mg/kg,。
首先根据说明将药液配好，并加入少量红或蓝色染料做标记，然后用毛笔蘸取少量的药液涂在花柄的离层或花柱上。
这种方法需一朵一朵的涂抹，比较费工，处理的果穗果实之间生长不整齐，成熟期相差较大，容易发生药害，应防止喷到植物幼叶和生长点上。
2、蘸花法应用番茄灵和番茄丰产剂可用此法。
番茄丰产剂浓度为20-30mg/kg,番茄灵使用浓度为25-50mg/kg。
将配好的药液倒入小碗内，将开有3、4朵的整个花穗在激素溶液里浸蘸一下，然后将小碗边缘轻轻触动花序，让花序上过多的激素流到碗里，这种方式同一果穗果实生长整齐，成熟一致，省工省力。
3、喷雾法应用番茄灵和番茄丰产剂也可采用此法，当番茄每穗花有3、4朵开放时用装有药液的小喷雾或喷枪对准花穗喷洒，使雾滴布满花朵又不下滴，此法效果与蘸花法基本相同。
硅酮胶固化促进剂_概述及解释说明

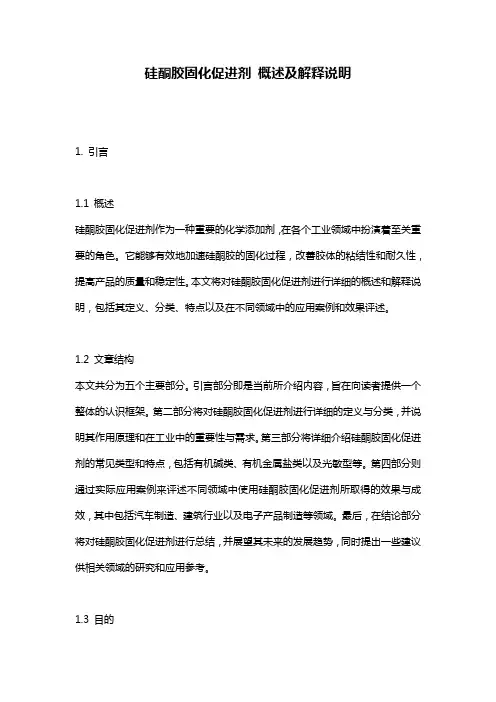

硅酮胶固化促进剂概述及解释说明1. 引言1.1 概述硅酮胶固化促进剂作为一种重要的化学添加剂，在各个工业领域中扮演着至关重要的角色。
它能够有效地加速硅酮胶的固化过程，改善胶体的粘结性和耐久性，提高产品的质量和稳定性。
本文将对硅酮胶固化促进剂进行详细的概述和解释说明，包括其定义、分类、特点以及在不同领域中的应用案例和效果评述。
1.2 文章结构本文共分为五个主要部分。
引言部分即是当前所介绍内容，旨在向读者提供一个整体的认识框架。
第二部分将对硅酮胶固化促进剂进行详细的定义与分类，并说明其作用原理和在工业中的重要性与需求。
第三部分将详细介绍硅酮胶固化促进剂的常见类型和特点，包括有机碱类、有机金属盐类以及光敏型等。
第四部分则通过实际应用案例来评述不同领域中使用硅酮胶固化促进剂所取得的效果与成效，其中包括汽车制造、建筑行业以及电子产品制造等领域。
最后，在结论部分将对硅酮胶固化促进剂进行总结，并展望其未来的发展趋势，同时提出一些建议供相关领域的研究和应用参考。
1.3 目的本文的目的在于全面介绍硅酮胶固化促进剂这一化学添加剂，让读者对其有一个全面的了解。
通过对硅酮胶固化促进剂的定义与分类进行详细阐述，我们希望能够让读者清晰地了解其作用原理和具体应用场景。
同时，通过真实案例的呈现和效果评述，我们将向读者展示硅酮胶固化促进剂在不同领域中所产生的积极影响。
最后，在总结部分中，我们将简要概述并展望硅酮胶固化促进剂未来的发展方向并提出相应建议，以期为相关领域的研究和应用提供参考依据。
2. 硅酮胶固化促进剂的定义与分类2.1 硅酮胶固化促进剂的概念与作用原理硅酮胶固化促进剂是一种在硅酮胶固化过程中起到催化、助剂或协同作用的物质。
它可以加速硅酮胶的固化速度，降低固化温度，提高固化效率，并改善胶体性能。
它在硅酮胶的应用中具有非常重要的地位。
硅酮胶固化促进剂通过两个主要作用方式实现其功能：一是催化作用，即通过与硅氢键或一些特定基团反应加快反应速率；二是助剂作用，即增强和改善聚合反应进行的整体过程。
橡胶促进剂分类及特点
促进剂的分类常用促进剂的分类方法有以下几种：(1)按促进剂的结构分类(2)按PH值分类(3)按促进速度分类(1)按促进剂的结构分类按促进剂的化学结构可分为八大类:噻唑类（M、DM）次磺酰胺类（CZ、NOBS、DZ）秋兰姆类（TMTD、TMTM）硫脲类（NA-22）二硫代氨基甲酸盐类（ZDMC、ZDC）醛胺类（H）胍类（D）黄原酸盐类（ZIX）等。
(2)按PH值分类按照促进剂的呈酸、碱或中性将促进剂分为酸性、碱性和中性促进剂。
•酸性促进剂：噻唑类、秋兰姆类、二硫代氨基甲酸盐类、黄原酸盐类。
•中性促进剂：次磺酰胺类、硫脲类•碱性促进剂：胍类、醛胺类(3)按促进速度分类国际上习惯以促进剂M对NR的硫化速度为准超速，作为标准来比较促进剂的硫化速度。
比M快的属于超速或超超速级，比M慢的属于慢速或中速级。
慢速级促进剂：H、NA-22中速级促进剂：D准速级促进剂：M、DM、CZ、DZ、NOBS超速级促进剂：TMTD、TMTM超超速级促进剂：ZDMC、ZDC(4)按A、B、N（酸碱性）＋数字1、2、3、4、5（速级）分类如:A3酸性准速级—M、DMB2碱性中速级—DA3B2B1酸碱并用作用特性：1）属于酸性、准速级促进剂，硫化速度快；M焦烧时间短，易焦烧；DM比M好，焦烧时间长，生产安全性好。
2）硫化曲线平坦性好，过硫性小，硫化胶具有良好的耐老化性能，应用范围广。
配合特点：1）被炭黑吸附不明显，宜和酸性炭黑配合，槽黑可以单独使用，炉黑要防焦烧。
2）无污染，可以用作浅色橡胶制品。
3）有苦味，不宜用于食品工业。
4）DM、M对CR有延迟硫化和抗焦烧作用，可作为CR 的防焦剂，也可用作NR的塑解剂。
作用特性:次磺酰胺类促进剂是一种酸、碱自我并用型促进剂，其特点如下：1）有迟效性，焦烧时间长，硫化速度快，硫化曲线平坦，硫化胶综合性能好；2）宜与炉法炭黑配合，有充分的安全性，利于压出、压延及模压胶料的充分流动性；3）适用于合成橡胶的高温快速硫化和厚制品的硫化；4）与酸性促进剂（TT）并用，形成活化的次磺酰胺硫化体系,可以减少促进剂的用量。
橡胶促进剂分类及性能
促進劑分類慢速 慢速 中速 准速 超速 超超速 准速 极速 醛胺&醛氨類硫脲類 胍類 噻唑類 硫化秋蘭姆類 二硫代氨甲酸盐类次磺酰胺类黄原酸类 H NA-22 DPG M 1.TMTM PZ (Zn) NS SIP 硫AA DETU TPG DM M 氧化制得2.TMTD ZDC (Zn) CZ ZEX 833 DBTU PTX JMACK 1.TBTS BZ (Zn) DZ ZIP CT-N LUR DOTG MH 1.PMTM PX (Zn) NOBS ZBX EFA CA BG GNA 2.TETD DMC(NH4) TBBS CPB A-10 A-22 BX DBM 2.TBTD PDD (K) AZ 808NA-101PMZ2.PTDSDC (Na)ARZ酸性促进剂。
808是較強的促進劑，其餘較弱，常用作噻唑類，秋蘭姆酸性促进剂。
促進作用慢易焦燒，很少使用，是氯丁膠優良的弱碱性促进剂。
活性較低，促進作用慢，但有很好的操作安全性和貯存穩硫化特性較好，硫化膠性能優良。
活性較秋蘭姆類及甲酸鹽類低，但抗焦燒性能好。
硫化速度較慢，J 、TE 、TMTT 、DPTT 、DPTH活性特高的超促进剂，常用低温快速硫化，需严格掌握硫化温度和时间，以免硫化不足或过硫。
活性最高的是有优良的迟效性，适用于NR ，IR ，SBR ，BR ，NBR 。
硫化时诱导期长，胶料不易焦烧。
工艺安全性好。
活性较甲酸盐类还高，硫化速度快，硫化平坦范围很窄。
不适于高温硫化，只用属弱一般常用剂或非污染超促進劑，硫化溫度應在135度左右，多硫化秋蘭姆在硫化溫度下可釋放出硫,可作硫化劑.促M,防老劑MB 對其活性類，二硫代氨甲酸鹽類的第二促進劑，促H又稱甲醛給予體，在臨界溫度140度時與間苯二酚和白炭黑組成間甲白（HRH）粘合體系。
用於橡膠和骨架材料的粘合促進劑，對CSM，氯醚橡膠，丙烯酸脂橡膠促進效果也很好。
宜配金屬氧化物作硫化劑。
促进剂的分类及应用
促进剂的分类及应用促进剂是一种加速化学反应速率的物质，常被用于各行各业的加工和生产过程中。
根据其化学性质和应用领域的不同，促进剂可以分为多种类型。
下面将对主要的促进剂分类及其应用进行详细介绍。
一、酶类促进剂：酶类促进剂是一类专门促进酶催化反应的物质。
酶是一类高度选择性催化剂，具有高效、低剂量和温和的反应条件等优点，被广泛应用于生物化学、医药、食品等领域。
酶类促进剂可分为酶辅助剂和酶模拟剂两大类。
前者通过改善酶的催化条件，提高酶的催化能力。
后者则通过化学合成或设计合成的物质，模拟酶的催化机理，具有类似酶的催化效果。
酶类促进剂在医药行业中常被用于药物合成和药物代谢研究等方面，能够显著提高药物的选择性和产量。
二、催化剂：催化剂是一类能够改变反应速率和反应路径的物质。
根据催化剂物质的不同，催化剂可分为金属催化剂、酸性催化剂、碱性催化剂和酶类催化剂等多种类型。
金属催化剂常被应用于有机合成、环境保护和能源转化等领域。
酸性催化剂被广泛应用于炼油、化工和冶金等工业领域，常用的酸性催化剂包括硫酸、磷酸和酸性矾土等。
碱性催化剂主要用于脂肪酸酯的生产和化学合成等方面，常用的碱性催化剂有氢氧化钠和氢氧化钾等。
催化剂能够提高反应速率，降低反应温度和能耗，对环境友好，被广泛应用于化学工业和能源行业等领域。
三、表面活性剂：表面活性剂是一类具有特殊表面活性的化合物，能够降低液体表面的表面张力和界面间的相互作用力。
表面活性剂可分为阳离子表面活性剂、阴离子表面活性剂、非离子表面活性剂和两性表面活性剂等多种类型。
它们广泛应用于洗涤剂、乳化剂、润滑剂等领域。
阳离子表面活性剂常被用于染料颜料的分散和纸张的静电消除。
阴离子表面活性剂广泛应用于洗涤剂和清洁用品等领域。
非离子表面活性剂在食品工业中被广泛应用于乳化剂和稳定剂等方面。
两性表面活性剂具有酸碱中和性质，常被用于皮肤护理品和药物传递系统等方面。
四、光敏剂：光敏剂是一类具有光敏性的化学物质，能够在光的作用下发生化学变化。
橡胶促进剂的分类
橡胶促进剂的分类硫化促进剂简称为促进剂。
凡能加快硫化反应速度，缩短硫化时间，降低硫化反应温度，减少硫化剂用量产能提高或改善硫胶有物理机械性能的配合剂，称为硫化促进剂。
应用促进剂可以提高橡胶制品的生产效率，降低产品成本，可以提高的改善制品的物理机械性能，使厚制品质量均匀，并改善制品的外观质量并使色泽鲜艳。
目前橡胶工业采用的促进剂种类很多，按其性质和化学组成可以分为两大类：无机促进剂、有机促进剂。
无机促进剂使用最早，但因促进效果小，硫化胶性能差，除在外别情况仍少量使用以外，绝大多数场合已为有机促进剂所取代。
有机促进剂促进效果大，硫化特性好，硫化胶有物理机械性能优良，因而发展迅速。
随着合成橡胶品种和用途有不断发展，现有促进剂名目日益繁杂，但目前最常用的亦不过数十种。
促进剂按其化学结构、促进效果大小、以及与硫化氯反应所呈现和酸碱性分类。
根据化学结构的不同，促进剂分可以为噻唑类、秋兰姆类、次磺酰胺类、胍类、二硫代氨基甲酸盐类、醛胺类、黄原酸盐类和硫脲类等八大类。
一、噻唑类这是有机促进剂中较早的品种。
属于酸性促进剂。
其特点是具有较高的硫化活性，能赋予硫化胶良好的耐老化性能和耐疲劳性能。
所以在橡胶工业中应用比较广泛，耗用量较大。
主要品种有如下两种。
（1）2硫醇基苯并噻唑商品名称为促进剂M。
本品为淡黄色粉末，味极苦，无毒，贮藏稳定。
为通用型促进剂，对天然橡胶及二烯类通用合成橡胶具有快速促进作用，硫化平坦性较好，硫化临界温度为125℃，混炼时有脑炎烧的可能。
在橡胶中容易分散，不污染，但不适于食品用橡胶制品。
用作第一促进剂的用量为1~2份，作第二促进剂的用量为0.2~0.5份。
还可用于天然橡胶的塑解剂。
（2）二硫化二苯并噻唑商品名称为促进剂DM。
本品为淡黄色粉末，味苦，无毒，贮藏时稳定。
其特性和用途与M相似，但硫化临界温度为130℃。
140℃以上活性增大，有较好的后效性，硫化操作安全。
常与其它促进剂并用以提高其活性。
家畜饲养中的生长促进剂使用与风险
家畜饲养中的生长促进剂使用与风险随着对畜产品需求的增加，家畜饲养中的生长促进剂使用也逐渐增多。
生长促进剂在家畜饲养业中起到促进生长和增加产量的作用，但同时也带来了一些潜在的风险。
本文将探讨家畜饲养中生长促进剂的使用以及相关的风险。
一、家畜饲养中的生长促进剂1. 定义与分类生长促进剂是一类能够促进家畜生长和增加体重的化学物质，常见的有抗生素、激素、β-受体激动剂等。
这些生长促进剂可以通过改变动物代谢、增加食欲和改善饲料转化率等途径，提高家畜的生产性能。
2. 使用目的正常情况下，生长促进剂的使用主要目的是通过促进家畜的生长和增加体重，提高生产效益。
较快的生长速度可以缩短饲养周期，减少投资成本，并提高肉品质量。
二、生长促进剂使用的风险1. 对人体健康的影响生长促进剂的使用不可避免地会导致家畜体内残留物的存在，这些残留物可能对人体健康产生风险。
抗生素的滥用可能导致人类对某些疾病的治疗效果下降，也可能引发人体对抗生素的耐药性。
2. 对环境的影响家畜饲养中生长促进剂的使用也会对环境造成一定的影响。
残留在家畜排泄物中的生长促进剂可能会进入土壤和水体中，对环境生态系统造成潜在威胁。
此外，生长促进剂也可能进入水源，对水生生物产生不利影响。
三、控制风险的措施为了减少生长促进剂使用带来的风险，需要采取一系列措施来控制和监管。
1. 法律法规的制定政府应当加强对生长促进剂使用的监管，并制定相应的法律法规。
这些法律法规应包括对生长促进剂的使用限制、残留物检测和处罚措施等内容。
2. 饲料监控加强对饲料市场的监管，确保饲料生产商和供应商遵守相关的法规和标准。
饲料的质量控制试点对于减少生长促进剂的使用非常重要。
3. 技术支持与培训向养殖户提供相关的技术支持和培训，使其了解和认识到生长促进剂使用的风险。
同时，提供替代产品的研发和推广，帮助养殖户减少生长促进剂的使用。
四、未来展望在生长促进剂的使用与风险之间，我们需要找到一个平衡点。
附着力促进剂的分类
附着力促进剂的分类
什么是附着力促进剂？附着力促进剂的使用范围？附着力促进剂广泛应用于各种化纤、木材、塑胶、金属、陶瓷、玻璃、ABS、PVC等基材，以大幅度提高膜层与底材的附着力。
现在小编为你介绍一下附着力促进剂的分类分别有哪几种？
一：树脂类附着力促进剂
树脂类附着力促进剂与一般树脂有较好的混溶性，又与底材可形成一定的化学结合，因而在涂膜与底材间形成化学结合力。
二：硅烷偶联剂类附着力促进剂
无机底材沁水的极性表面在环境中极容易吸附上一层水膜，使涂料内的疏水基料很难对底材润湿，因此，很难有好的附着力。
三：钛酸酯偶联剂类附着力增进剂无机底材往往是由于表面吸附了一层水分而影响附着力，与硅烷偶联剂相似。
涂膜与底材之间可通过机械结合、物理吸附，形成氢键和化学键，互相扩散等作用结合在一起。
这些作用所产生的粘附力，决定了漆膜与底材间的附着力。
本公司有附着力促进剂，具体产品详情请与我们联系！
中和润消泡剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
促进剂的分类硫化促进剂简称为促进剂。
凡能加快硫化反应速度，缩短硫化时间，降低硫化反应温度，减少硫化剂用量产能提高或改善硫胶有物理机械性能的配合剂，称为硫化促进剂。
应用促进剂可以提高橡胶制品的生产效率，降低产品成本，可以提高的改善制品的物理机械性能，使厚制品质量均匀，并改善制品的外观质量并使色泽鲜艳。
目前橡胶工业采用的促进剂种类很多，按其性质和化学组成可以分为两大类：无机促进剂、有机促进剂。
无机促进剂使用最早，但因促进效果小，硫化胶性能差，除在外别情况仍少量使用以外，绝大多数场合已为有机促进剂所取代。
有机促进剂促进效果大，硫化特性好，硫化胶有物理机械性能优良，因而发展迅速。
随着合成橡胶品种和用途有不断发展，现有促进剂名目日益繁杂，但目前最常用的亦不过数十种。
促进剂按其化学结构、促进效果大小、以及与硫化氯反应所呈现和酸碱性分类。
根据化学结构的不同，促进剂分可以为噻唑类、秋兰姆类、次磺酰胺类、胍类、二硫代氨基甲酸盐类、醛胺类、黄原酸盐类和硫脲类等八大类。
一、噻唑类这是有机促进剂中较早的品种。
属于酸性促进剂。
其特点是具有较高的硫化活性，能赋予硫化胶良好的耐老化性能和耐疲劳性能。
所以在橡胶工业中应用比较广泛，耗用量较大。
主要品种有如下两种。
（1）2硫醇基苯并噻唑商品名称为促进剂M。
本品为淡黄色粉末，味极苦，无毒，贮藏稳定。
为通用型促进剂，对天然橡胶及二烯类通用合成橡胶具有快速促进作用，硫化平坦性较好，硫化临界温度为125℃，混炼时有脑炎烧的可能。
在橡胶中容易分散，不污染，但不适于食品用橡胶制品。
用作第一促进剂的用量为1~2份，作第二促进剂的用量为0.2~0.5份。
还可用于天然橡胶的塑解剂。
（2）二硫化二苯并噻唑商品名称为促进剂DM。
本品为淡黄色粉末，味苦，无毒，贮藏时稳定。
其特性和用途与M相似，但硫化临界温度为130℃。
140℃以上活性增大，有较好的后效性，硫化操作安全。
常与其它促进剂并用以提高其活性。
二、秋兰姆类这类促进剂呈酸性。
属于超速促进剂。
包括一硫化秋兰姆、二硫化秋兰和多硫化秋兰。
二硫化秋兰姆可用于无硫黄硫化有硫化剂。
作为促进剂一般用作第二促进剂，与噻唑类和次磺酰胺类促进剂并用以提高硫化速度。
与次磺酰胺类促进剂并用时，能延迟胶料开始反应的时间，硫化开始以后反应又能进行得特别快，硫化胶的硫化程度也比较高。
这种产用体系在低硫硫化中特别重要。
采用秋兰姆促进剂的硫化胶的物理机械性能和耐老化性能受促进剂和硫黄用量比例的影响。
一般来讲，硫黄用量正常，硫化胶的定伸强度较高，其它物理机械性能也比较好；当硫黄用量较低，促进用量较大时，则硫化胶的耐热老化性能可以得到改善。
秋兰姆类促进剂最常用的品种是二硫化四甲基秋兰姆，商品名称为促进剂TMTD，简称促进剂TT。
它既可作促进剂使用，也可作硫化剂使用。
用作促进剂时用量一般为0.2~0.3份。
三、次磺酰胺类这是一类迟效性促进剂，呈酸性。
具有焦烧时间长、硫化活性大的特点。
硫化胶的硫化程度比较高，物理机械性能优良，耐老化性能相当好。
胶料具有较宽广的硫化平坦性。
由于合成橡胶的发展和大量应用及高分散性炉法炭黑的推广应用，特别需求迟效性良好的促进剂。
因而该类促进剂占有相当重要的地位，成为近年来发展最快，也是最有前途的一类促进剂。
目前世界上使用的各种促进剂中，遥以次横酰胺类为主，其中大量应用的有CZ、NOBS、NS 、DZ和OTOS等，它们均为硫醇基苯并噻唑的衍生物。
（1）N-环己基-2-苯并噻唑次磺酰胺商品名称为促进剂CZ。
本品为淡黄色粉末，稍有气味，无毒，比重为1.31~1.34,熔点不低于94℃，贮藏稳定。
其硫化临界温度为138℃，兼有抗焦烧性能优良和硫化速度快的优点。
本品变色轻微、为喷霜、硫化胶耐老化性能优良。
一般用量为0.5~2份。
（2）N-氧二乙撑-2-苯并噻唑次磺酰胺或2-（4-吗啡啉基硫代）苯并噻唑商品名称为促进剂NOB S。
本品为淡黄色粉末，无毒。
比重为1.34~1.40。
熔点为80℃~86℃。
遇热时逐渐分解，故应低温贮存。
贮存时间超过6个月以上时，胶料焦烧倾秘增加，硫化临界温度在138℃以上，焦烧时间比促进剂CZ更长，操作更安全。
本品在胶料中容易分散，不喷霜、变色轻微。
一般用量范围为0.5 ~2.5份，并配以2~0.5份硫黄。
（3）N-叔丁基苯并噻唑次磺酰胺商品名称为促进剂NS。
本品为淡黄色粉末，有特殊气味。
比重为1.29,熔点不你低于105℃。
其性能和用法与促进剂CZ、基本相似，但在天然橡胶中的迟效性更大。
本品变色及污染轻微。
（4）N，N-二环己基-2-2苯骈噻唑次磺酰胺商品名称为促进剂DZ。
本品为棕黄色粉末，无臭。
比重为1.2。
熔点不低于90℃。
贮存稳定。
本品在橡胶中分散性良好。
硫化平坦性能与促进剂CZ相似。
硫化胶动态物理机械性能比较好，弹性和定伸强度高。
但因硫化胶有苦味，不能用于制造与食物接触的制品。
其用量范围一般为0.5~ 1份,硫黄为2.5份。
四、胍类这类促进剂为碱性，中速促进剂使用较早。
硫化平坦性差，硫化起点较慢，焦烧时间短，硫化操作安全性较差，具有污染性。
很少单独用或用作第一促进剂。
一般并肜作第二促进剂。
其硫化胶的抗张强度和弹回率比较高，生热性低。
常用的主要品种有二苯胍，商品名称为促进剂D或促进剂DCP。
本品为白色粉末，无毒，但与皮肤接触时有刺激性，比重为.13~1.19。
熔点不低于144℃。
本品硫化临界温度为141℃，硫化平坦性较差。
有污染性，不适于白色浅色制品以及与食物接触的橡胶制品。
作第一促进剂时用量为1~2份，与噻唑类促进剂并用作第二促进剂时用量为0.1~0.5份。
五、二硫代氨基甲酸盐类这是一类超超速促进剂，呈酸性。
硫化速度特别快，硫化曲线平坦范围小，焦烧时间短，所以加工过程中胶料容易产生早期硫化现象，硫化操作不安全。
硫化条件掌握不当，很容易发生欠硫或过硫现象。
若使用得当，则硫化胶的物理机械性能及耐老化性能均优越，不污染。
适用于高温短时间硫化的薄制品，室温硫化制品和胶乳制品的硫化，最常用的是如下锌盐品种：二甲基二硫代氨基甲酸锌商品名称为促进剂PZ。
又称促进剂ZDMC。
本品为白色粉末，无味，无毒。
但接触皮肤会引起炎症。
比重为1.65~1.74。
熔点为240~255℃。
硫化临界温度约为100℃，硫化活性与促进剂TT相似，但低温时活性较大，焦烧倾向大。
本品在橡胶中容易分散，制品无味、无毒、不污染。
主要用于胶乳制品，自然硫化胶浆、胶布制品和冷硫化制品、浅色及彩色制品、食用橡胶制品。
在胶乳胶料中用量一般为0.3~1.5份。
六、醛胺类这类促进剂是脂肪族醛或胺（脂肪族或芳香族胺）的缩合物。
呈酸性。
品种不同时，它们的硫化活性及所得硫化性能的差别都较大。
其活性范围一般从准超级到慢速级。
有较好的平坦性，焦烧时间不长。
最大特点是所得硫化胶的耐老化性能优良。
其中活性较弱的促进剂（如六次甲基四胺）多用作噻唑类或次磺酰胺类促进剂的第二促进。
只有丁醛苯胺缩合物是一种经较强的促进剂，与秋兰姆类促进剂产散时作为第一促进剂。
(1)六次甲基四胺商品名称为促进剂H。
本品为白色至淡黄色结晶粉末，几乎无臭，味苦。
对皮肤有刺激作用。
比重为1.3。
加热至263℃即会升华，并部分分解。
稍有潮解性。
临界温度为140℃，硫化温度低时不太活泼，焦烧危险性小。
多用作第二促进剂。
不变色、不污染、不易分解。
主要用于透明的和厚壁的制品。
（2）正丁醛和苯胺缩合物商品名称为促进剂808。
本品为棕红色或琥珀色粘稠油状液体，有特殊气味。
比重0.94~0.98。
在空气中久存色泽变深，比重增加。
但效能不变。
隔绝空气贮藏稳定。
硫化平坦性高，临界温度为120℃，最宜硫化温度为1 20~160℃。
在干胶中分散性好。
适用于含再生胶的胶料和硬质胶。
七、黄原酸盐类这也是一类活性特别高的超速促进剂，促进作用甚至比二硫代氨基甲酸的铵盐还要快。
硫化平坦范围很小。
一般用于胶乳和低温硫化胶浆，只有特殊情况才用于干胶。
常用的品种是正丁基黄原酸锌，商品名称为促进剂ZBX。
本品为白色粉琳，有特殊气味，无毒。
比重为1.40。
加热即分解。
在贮藏过程中有缓慢分解有倾向，故需低温（10℃以下）贮存。
为超促进剂，不污染。
八、硫脲类其他新品种促进剂目前正在致力于研究新型的促进剂，以便制得硫化促进效率高、加工安全性好、抗返原性能好、耐老化性能高的促进剂。
另外，硫黄给予体的品种逐渐增多，非含硫交联体系不断涌现。
而且被公认有毒害的促进剂如乙撑硫脲等起正在被淘汰。
（1）三嗪促进剂其中最重要的是双（2-乙基胺基-4-二乙基胺基三嗪基-6）二硫化物，这种产品比普通促进剂促进效能高，硫化速度快，而且加工安全。
在天然橡胶中的硫化速度与促进剂NOBS 相近，加工安全性介下地NOBS和CZ之间。
配合时用量少，在含1.5~2.35份梳黄有天然橡胶中,仅用0.3份便可代替0.5份次磺酰胺。
这种促进剂在低硫黄用量下能改善硫仳胶的抗返原性能，产可用于丁苯橡胶、异戊橡胶和丁腈中。
（2）硫代氨基甲酰次磺酰胺这类促进剂主要有N-氧二乙撑硫代氨基甲酰-N-氧二乙撑次磺酰胺，这类促进剂操作安全性高，硫化速度快，促进作用大。
适用于丁苯橡胶、丁腈橡胶、三元乙丙橡胶及其它通用合成橡胶。
用量为0.67份的胶料硫化速度就比用1 份次磺酰促进剂快。
而且能得到满意的操作安全性能。
149℃以上的活性非常大，而低于是149℃时可加入少量促进剂NOBS、M或DM。
（3）硫磷酰促进剂双（二乙基硫磷酰基）三硫化物这种促进剂在天然橡胶中可作为硫黄给予体使用。
部分或全部代替硫黄时，可提高硫化胶的耐热性，在高温硫化时改善硫化返原性和压缩变形性能。
在三元乙丙橡胶中是优异有促进剂，操作安全，硫化速度快，耐热性能优异且不喷霜，耐压缩变形性能优异。
它与其它许多促进剂及硫黄及硫黄给予体不同，不会引起聚酯纤维与橡胶接触硫化时发生降解。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
