IC设计流程及工具
ic设计的流程
ic设计的流程IC设计的流程IC设计是指在集成电路技术的基础上，通过设计和制造过程将电路功能集成到单个芯片上的过程。
在IC设计的流程中，通常包括以下几个步骤。
一、需求分析在IC设计之前，首先需要进行需求分析。
这一步主要是确定设计的目标和要求，包括电路的功能、性能指标、功耗要求等。
通过与客户的沟通和理解，确定设计的方向和重点。
二、电路设计电路设计是IC设计的核心步骤。
在电路设计中，设计师需要根据需求分析的结果，选择合适的电路拓扑结构和器件参数，设计各个功能模块的电路。
在设计过程中，需要考虑电路的稳定性、抗干扰能力、功耗等因素，并进行电路仿真和优化。
三、逻辑设计逻辑设计是电路设计的重要环节。
在逻辑设计中，设计师需要将电路的功能转化为逻辑门电路的形式，确定各个模块之间的逻辑关系。
通过使用逻辑设计工具，设计师可以进行逻辑门电路的综合、优化和布局。
四、物理设计物理设计是将逻辑设计转化为实际的物理结构的过程。
在物理设计中，设计师需要进行布局设计和布线设计。
布局设计是指将逻辑门电路的元件布置在芯片上的过程，布线设计是指将逻辑门之间的连线进行规划和布线的过程。
物理设计的目标是在满足电路功能和性能要求的前提下，尽可能减小芯片的面积和功耗。
五、验证与仿真验证与仿真是确保设计的正确性和可靠性的重要步骤。
在验证与仿真中，设计师需要使用专业的EDA工具对设计进行验证，包括逻辑仿真、时序仿真和功能仿真等。
通过仿真验证，可以检查设计中是否存在逻辑错误、时序冲突等问题，并进行相应的优化和调整。
六、物理制造物理制造是将设计好的电路转化为实际的芯片的过程。
在物理制造中，设计师需要将物理设计导出为制造文件，并与制造厂商进行合作。
制造厂商将根据制造文件进行芯片的制造，包括光刻、薄膜沉积、离子注入等工艺步骤。
制造完成后，芯片将进行测试和封装。
七、测试与封装测试与封装是确保芯片质量和可靠性的重要步骤。
在测试与封装中，芯片将进行功能测试、可靠性测试和温度测试等，以确保芯片的性能和品质。
IC设计流程
IC设计流程⼤体是1. ⾸先是使⽤HDL语⾔进⾏电路描述，写出可综合的代码。
然后⽤仿真⼯具作前仿真，对理想状况下的功能进⾏验证。
这⼀步可以使⽤Vhdl或Verilog作为⼯作语⾔，EDA⼯具⽅⾯就我所知可以⽤Synopsys的VSS（for Vhdl）、VCS（for Verilog）Cadence的⼯具也就是著名的Verilog-XL和NC Verilog2.前仿真通过以后，可以把代码拿去综合，把语⾔描述转化成电路⽹表，并进⾏逻辑和时序电路的优化。
在这⼀步通过综合器可以引⼊门延时，关键要看使⽤了什么⼯艺的库这⼀步的输出⽂件可以有多种格式，常⽤的有EDIF格式。
综合⼯具Synopsys的Design Compiler，Cadence的Ambit3，综合后的输出⽂件，可以拿去做layout，将电路fit到可编程的⽚⼦⾥或者布到硅⽚上这要看你是做单元库的还是全定制的。
全定制的话，专门有版图⼯程师帮你画版图，Cadence的⼯具是layout editor 单元库的话，下⾯⼀步就是⾃动布局布线,auto place & route，简称apr cadence的⼯具是Silicon Ensembler,Avanti的是Apollolayout出来以后就要进⾏extract,只知道⽤Avanti的Star_rcxt,然后做后仿真如果后仿真不通过的话，只能iteration，就是回过头去改。
4,接下来就是做DRC,ERC,LVS了,如果没有什么问题的话，就tape out GDSII格式的⽂件送制版⼚做掩膜板，制作完毕上流⽔线流⽚，然后就看是不是work了做DRC,ERC,LVSAvanti的是Hercules,Venus,其它公司的你们补充好了btw:后仿真之前的输出⽂件忘记说了，应该是带有完整的延时信息的设计⽂件如：*.VHO,*.sdfRTL->SIM->DC->SIM-->PT-->DC---ASTRO--->PT----DRC,LVS--->TAPE OUT1。
数字ic设计流程
数字ic设计流程数字 IC 设计流程是指通过使用数字集成电路技术进行芯片设计的一系列步骤。
这个过程包括需求分析、架构设计、电路设计、逻辑综合、布局布线、验证测试等环节。
下面将详细介绍数字 IC 设计流程。
首先是需求分析阶段。
在这个阶段，设计团队需要与客户充分沟通，了解客户的需求，并制定设计方案。
通过该阶段的分析，设计团队将明确设计的目标，包括芯片的功能、性能、功耗、面积、成本等要求。
接下来是架构设计阶段。
在这个阶段，设计团队将根据需求分析的结果，制定芯片的整体框架。
这包括选择适当的硬件和软件系统，在芯片内部实现各个功能模块，并确定各个模块之间的接口。
然后是电路设计阶段。
在这个阶段，设计团队将根据架构设计的要求，设计各个模块的电路。
这包括设计和优化模块内部的逻辑电路、时钟电路、控制电路、存储电路等。
在这个阶段，设计团队还需要进行电路仿真和验证，确保电路的功能和性能符合设计要求。
接下来是逻辑综合阶段。
在这个阶段，设计团队将设计完成的电路转化为门级电路。
通过逻辑综合工具，将电路中的逻辑元件映射为与门、或门、非门等门电路。
这个阶段还会对电路进行时序优化，以确保电路在时序上满足设计要求。
然后是布局布线阶段。
在这个阶段，设计团队将根据逻辑综合后的电路，进行布局和布线的设计。
布局设计是指将各个门电路按照规定的布局规则进行摆放；布线设计是指将各个门电路之间的连线进行规划和布线。
这个阶段还包括电磁兼容性的考虑，以及对电路面积和功耗的优化。
最后是验证测试阶段。
在这个阶段，设计团队将通过仿真和验证测试，验证设计的正确性和性能。
这包括模拟仿真、时序仿真、功耗仿真等。
在验证测试后，如果发现设计存在问题或不满足要求，设计团队需要对设计进行修改和优化，重新进行验证测试。
总结来说，数字 IC 设计流程包括需求分析、架构设计、电路设计、逻辑综合、布局布线和验证测试等环节。
不同的设计阶段需要使用不同的工具和方法，通过这些流程的严格执行，可以确保设计的芯片满足性能、功耗、面积、成本等要求。
IC设计流程
IC设计流程IC设计流程是指将集成电路的功能目标转化为结构目标、物理目标，然后进行细化和描述，最终实现设计的过程。
整个流程包括从设计规格开始到验证和测试结束的一系列步骤。
以下是完整版IC设计流程。
1.设计规格：根据应用需求和市场要求，确定集成电路的功能、性能、功耗等规格参数。
其中包括电路的输入输出要求、逻辑功能、时钟频率、功耗等。
2.架构设计：根据设计规格，确定电路的整体结构，包括功能模块的划分、通信接口、数据传输路径等。
通过分析复杂度和资源占用情况，确定电路的实现方案。
3. RTL设计：采用硬件描述语言（如Verilog或VHDL），进行寄存器传输级（RTL）设计，即对电路的功能模块进行一级抽象和描述。
包括确定信号的操作和数据流路径、控制逻辑等。
4.验证：对RTL设计进行功能验证和时序验证，以确保设计符合规格要求。
功能验证通过仿真工具进行，时序验证主要通过时序约束和时序仿真判断。
5.合成：将RTL设计转换为逻辑门级的电路描述，包括电路的布局、布线、时钟资源分配等。
实现方式可以是手工合成和自动合成。
6.物理设计：进行布局规划和布线，生成物理级别的网表。
包括将电路各个单元放置在芯片平面上并规划连线路径，最小化连线长度和面积，并考虑信号的延迟和功耗。
7.物理验证：对布局和布线的结果进行物理验证，包括电路的连通性、电子规则检查、功耗、时序等。
通过使用专业的物理验证工具，确保电路布局和布线无误。
8.版图生成：根据物理设计结果生成版图，包括版图的规划、标准单元的放置、连线等。
版图生成时需考虑电路性能、功耗和面积等因素。
9.版图验证：对版图进行验证，包括电路的连通性、电子规则检查、功耗、时序等。
验证通过后，生成版图文件，供后续工艺流程使用。
10.功率分析和时序分析：对设计进行功耗和时序分析，以评估电路的工作性能和功耗情况。
通过仿真和静态分析工具进行分析，确认设计满足需求。
11.生成GDSII文件：将版图文件转换为GDSII文件格式，以供后续的芯片制造流程使用。

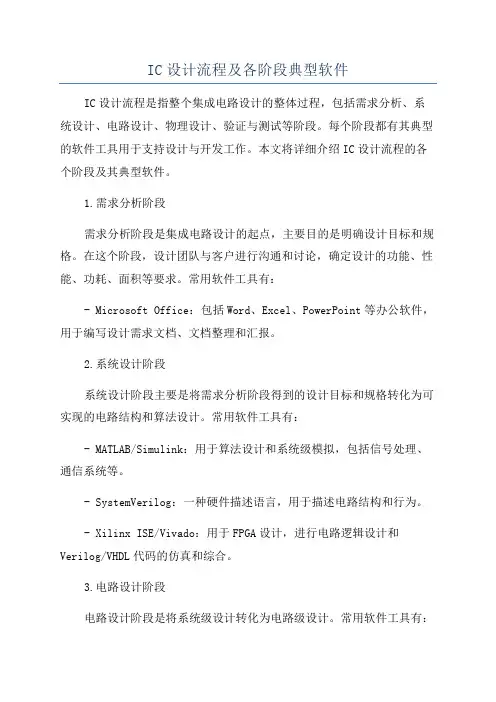

IC设计流程及各阶段典型软件
IC设计流程及各阶段典型软件IC设计流程是指整个集成电路设计的整体过程，包括需求分析、系统设计、电路设计、物理设计、验证与测试等阶段。
每个阶段都有其典型的软件工具用于支持设计与开发工作。
本文将详细介绍IC设计流程的各个阶段及其典型软件。
1.需求分析阶段需求分析阶段是集成电路设计的起点，主要目的是明确设计目标和规格。
在这个阶段，设计团队与客户进行沟通和讨论，确定设计的功能、性能、功耗、面积等要求。
常用软件工具有：- Microsoft Office：包括Word、Excel、PowerPoint等办公软件，用于编写设计需求文档、文档整理和汇报。
2.系统设计阶段系统设计阶段主要是将需求分析阶段得到的设计目标和规格转化为可实现的电路结构和算法设计。
常用软件工具有：- MATLAB/Simulink：用于算法设计和系统级模拟，包括信号处理、通信系统等。
- SystemVerilog：一种硬件描述语言，用于描述电路结构和行为。
- Xilinx ISE/Vivado：用于FPGA设计，进行电路逻辑设计和Verilog/VHDL代码的仿真和综合。
3.电路设计阶段电路设计阶段是将系统级设计转化为电路级设计。
常用软件工具有：- Cadence Virtuoso：用于模拟和布局设计，包括原理图设计、电路模拟和布局与布线。
- Mentor Graphics Calibre：用于DRC（Design Rule Checking）和LVS（Layout vs. Schematic）设计规则检查和布局与原理图的对比。
4.物理设计阶段物理设计阶段主要是将电路级设计转化为版图设计，并进行布局布线。
常用软件工具有：- Cadence Encounter：用于逻辑综合、布局和布线。
- Cadence Innovus：用于布局布线和时钟树设计。
- Mentor Graphics Calibre：用于DRC和LVS设计规则检查和验证。
《IC设计流程》课件
# IC设计流程 ## 概述 - IC设计是指集成电路的设计过程 - IC设计流程包括多个阶段 - IC设计的目的是制造高质量电子产品
什么是IC设计？
IC设计是指集成电路的设计和制造过程，它涵盖了从初始概念到最终产品的 多个阶段。它是现代电子产品制造过程中的关键步骤。
IC设计流程详解
IC设计行业前景展望
IC设计行业前景广阔，将在智 能手机、物联网等领域持续迎 来机遇。
总结
IC设计流程的重要性
IC设计流程是确保电子产品质量 和性能的关键步骤。
IC设计行业的前景及挑战
IC设计行业将面临激烈的竞争和 技术更新的挑战。
如何提高IC设计效率和质量
采用先进的设计工具和方法，注 重团队协作和创新。
用于评估电路的物理特性 和性能的仿真软件
3 电路仿真软件
用于模拟电路行为和性能 的仿真软件
4 芯片测试仪器
用于测试和评估芯片性能的仪器设备
5 整机测试仪器
用于测试和评估整机性能的仪器设备
IC设计行业数据
IC设计市场规模
IC设计市场规模不断增长，预 计将在未来几年保持稳定增长。
IC设计市场发展趋势
IC设计行业正在向更高集成度、 更低功耗和更高性能的方向发 展。
前期准备
项目规划、技术方案研究、 芯片功能定义、芯片架构设 计等
测试验证
芯片测试、整机应用测试等
电路计
逻辑设计、前端仿真、前端 布局等
物理设计
后端布局、物理验证、物理 仿真等
封装测试
封装设计、封装仿真、封装测试等
IC设计流程中的常用工具
1 电路布局软件
用于设计和优化电路布局 的软件工具
2 物理仿真软件
ic设计流程
ic设计流程
IC设计（Integrated Circuit Design）是指将电子元器件和电路集成到单个芯片上的过程。
它经历了几个主要的流程，包括前端设计、物理设计和后端设计。
以下是每个流程的详细介绍：
前端设计流程：
前端设计流程是指在编写RTL代码后，将其转换为物理设计中的网表（Netlist）的过程。
这是芯片设计过程中的第一步。
此流程包括各种步骤，如功能验证、RTL设计、综合、时序分析和设计约束。
物理设计流程：
物理设计流程是指将RTL代码（硬件描述语言）转换为芯片的物理结构的过程。
这涉及到的主要任务包括物理验证、布局设计、时钟设计、布线和静态时序分析等。
后端设计流程：
后端设计流程是指在芯片物理结构设计后，进行后续的电路细节设计、验证和优化的过程。
该过程包括各种步骤，如电路模拟、电路提取、电路优化、时序确认和信号完整性验证等。
综上所述，IC设计流程是一个复杂的过程，需要经过多个阶段的设计和验证。
仔细规划和执行这些流程，可以确保芯片能够满足性能和可靠性方面的要求，同时也可以提高设计效率和降低开发成本。
CADENCE全定制IC设计流程
CADENCE全定制IC设计流程CADENCE是一种广泛应用于集成电路（IC）设计的软件工具。
它提供了完整的设计流程和工具，用于设计、验证和制造IC芯片。
在基于CADENCE的全定制IC设计流程中，在IC设计的每个阶段都使用到了CADENCE工具套件，包括电路和物理设计工具、模拟和数字仿真工具、布图工具以及物理验证工具等。
下面是使用CADENCE进行全定制IC设计的一般流程：1.设计需求分析：根据所需的功能和性能需求，进行设计需求分析。
这包括确定电路拓扑结构、电路规范和性能指标等。
2. 电路设计：使用CADENCE中的Schematic设计工具，绘制电路原理图。
根据设计需求，选择合适的电子元件并进行电路布线。
使用CADENCE的仿真工具，验证电路的功能和性能。
3.物理设计：将电路原理图转换为布局图。
使用CADENCE的布局工具，在设计规范的限制下进行器件布局和连线布线。
这包括选择合适的器件大小和排列方式，以优化电路性能和功耗。
4.物理验证：使用CADENCE的物理验证工具，对电路布局进行验证。
这包括电路的电性能分析、功耗分析、时序等效验证以及电磁兼容性分析等。
根据验证结果进行布局优化和改进。
5.交互测试：将设计与其他模块和子系统进行集成测试。
使用CADENCE的模拟工具和数字仿真工具，对整个系统进行功能验证和性能评估。
7.物理制造：通过CADENCE的布局生成工具，生成用于物理制造的设计数据库文件。
这包括物理制造规则检查、填充、光刻掩膜生成等。
8.物理验证：使用CADENCE的物理验证工具，对物理制造的设计进行验证。
这包括工艺模拟、功耗分析、封装和信号完整性分析等。
9.物理制造：将设计数据库文件发送给制造厂商进行实际制造。
这包括掩膜制造、芯片加工、封装和测试等。
10.性能评估：对实际制造的芯片进行性能评估和测试。
使用CADENCE的集成测试工具，进行功能测试、速度测试和功耗测试等。
11.系统集成：将IC芯片集成到目标系统中，并进行系统级测试和验证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务工具
RTL与门级仿真
a. Synopsys VCS/VSS
b. Mentor ModelSim
c. Cadence, Verilog-XL
d. Cadence, NC-Verilog
RTL and Gate-level设计纠错Novas Debussy 功耗优化与分析Synopsys, Power Compiler 逻辑综合Synopsys, Design Compiler
扫描插入 a. Synopsys, Design Compiler-Ultra Plus 存储器内建自测试 (BIST) UniChip, UBST
自动测试生成 (ATPG) 与故障仿真 a. Synopsys, Tetra MAX
延时计算a. Synopsys, Prime Time
b. Celestry, MDC
静态时序分析a. Synopsys, Prime Time
b. Cadence, Pearl
平面规划Cadence, Design Planner
布局布线
a. Avant! Apollo
b . Cadence, Silicon Ensemble
时钟树综合
a. Avant! Apollo
b . Cadence, CT-Gen & CT-PKS
形式验证Synopsys Formality 物理验证Mentor Graphics Calibre
RC 参数提取a. Cadence Hyper Extract
b. Simplex Qx, Fire & Ice
晶体管级功耗模拟Synopsys PowerMill
电路级仿真a. Avant! Star-Hspice
b. Cadence Spectre
[FPGA/CPLD]典型的FPGA设计流程
skycanny 发表于 2005-12-8 22:17:00
转自EDA专业论坛作者：lixf
1.设计输入
1)设计的行为或结构描述。
2)典型文本输入工具有UltraEdit-32和Editplus.exe.。
3)典型图形化输入工具-Mentor的Renoir。
4)我认为UltraEdit-32最佳。
2.代码调试
1)对设计输入的文件做代码调试，语法检查。
2)典型工具为Debussy。
3.前仿真
1)功能仿真
2)验证逻辑模型(没有使用时间延迟)。
3)典型工具有Mentor公司的ModelSim、Synopsys公司的VCS和VSS、Aldec公司的Active、Ca dense公司的NC。
4)我认为做功能仿真Synopsys公司的VCS和VSS速度最快，并且调试器最好用，Mentor公司的ModelSim对于读写文件速度最快，波形窗口比较好用。
4.综合
1)把设计翻译成原始的目标工艺
2)最优化
3)合适的面积要求和性能要求
4)典型工具有Mentor公司的LeonardoSpectrum、Synopsys公司的DC、Synplicity公司的Synp lify。
5)推荐初学者使用Mentor公司的LeonardoSpectrum，由于它在只作简单约束综合后的速度和面积最优，如果你对综合工具比较了解，可以使用Synplicity公司的Synplify。
5.布局和布线
1)映射设计到目标工艺里指定位置
2)指定的布线资源应被使用
3)由于PLD市场目前只剩下Altera，Xilinx，Lattice，Actel，QuickLogic，Atmel六家公司，其中前5家为专业PLD公司，并且前3家几乎占有了90％的市场份额，而我们一般使用Altera，Xilinx公司的PLD居多，所以典型布局和布线的工具为Altera公司的Quartus II和Maxplus II、Xilinx公司的ISE和Foudation。
4)Maxplus II和Foudation分别为Altera公司和Xilinx公司的第一代产品，所以布局布线一般使用Quartus II和ISE。
6.后仿真
1)时序仿真
2)验证设计一旦编程或配置将能在目标工艺里工作（使用时间延迟）。
3)所用工具同前仿真所用软件。
7.时序分析
4)一般借助布局布线工具自带的时序分析工具，也可以使用Synopsys公司的 PrimeTime软件和Mentor Graphics公司的Tau timing analysis软件。
8.验证合乎性能规范
1)验证合乎性能规范，如果不满足，回到第一步。
9.版图设计
1)验证版版图设计。
2)在板编程和测试器件。
