滑动变阻器有关范围计算题
V U R 12R R 3A 滑动变阻器有关范围计算题

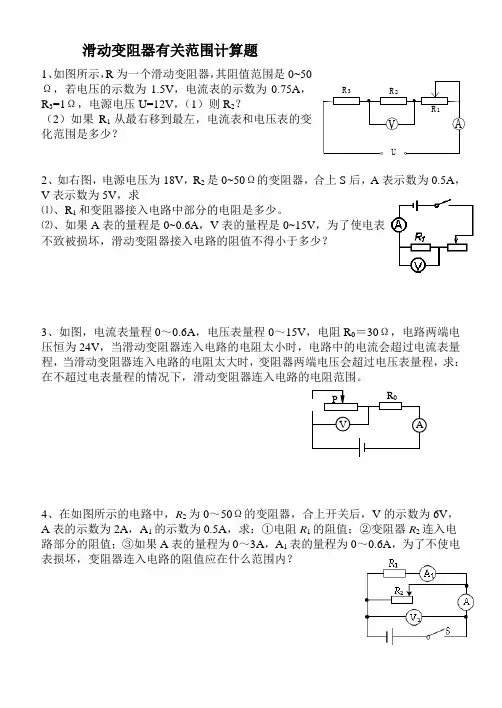

1、如图所示，R 为一个滑动变阻器，其阻值范围是0~50
Ω，若电压的示数为1.5V ，电流表的示数为0.75A ，R 3=1Ω，电源电压U=12V ，（1）则R 2？ （2）如果R 1从最右移到最左，电流表和电压表的变化范围是多少？
2、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求
⑴、R 1和变阻器接入电路中部分的电阻是多少。
⑵、如果A 表的量程是0~0.6A ，V 表的量程是0~15V ，为了使电表
不致被损坏，滑动变阻器接入电路的阻值不得小于多少？
3、如图，电流表量程0～0.6A ，电压表量程0～15V ，电阻R 0＝30Ω，电路两端电压恒为24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
4、在如图所示的电路中，R 2为0～50Ω的变阻器，合上开关后，V 的示数为6V ，A 表的示数为2A ，A 1的示数为0.5A ，求：①电阻R 1的阻值；②变阻器R 2连入电路部分的阻值；③如果A 表的量程为0～3A ，A 1表的量程为0～0.6A ，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？
V
R 0 P A。
中考有关滑动变阻器范围计算题型
VUR 12R R 3A有关滑动变阻器范围的计算题1、如图所示;R 为一个滑动变阻器;其阻值范围是0~50Ω;若电压的示数为1.5V;电流表的示数为0.75A;R 1=1Ω;电源电压U=12V;求： 1则R 2的阻值是多少2如果电压表的量程为0~3V;电流表的量程为0~3A;为了保证两表的安全;滑动变阻器连入电路的电阻值最少不能小于多少2、如右图;电源电压为18V;R 2是0~50Ω的变阻器;合上S 后;A 表示数为0.5A;V 表示数为5V;求1R 1和变阻器接入电路中部分的电阻是多少..2如果A 表的量程是0~0.6A;V 表的量程是0~15V;为了使电表 不致被损坏;滑动变阻器接入电路的阻值不得小于多少3、如图;电流表量程0～0.6A;电压表量程0～15V;电阻R 0＝30Ω;电路两端电压恒为24V;当滑动变阻器连入电路的电阻太小时;电路中的电流会超过电流表量程;当滑动变阻器连入电路的电阻太大时;变阻器两端电压会超过电压表量程;求：在不超过电表量程的情况下;滑动变阻器连入电路的电阻范围..4、在如图所示的电路中;R 2为0～50Ω的变阻器;合上开关后;V 的示数为6V;A 表的示数为2A;A 1的示数为0.5A;求：①电阻R 1的阻值；②变阻器R 2连入电路部分的阻值；③如果A 表的量程为0～3A;A 1表的量程为0～0.6A;为了不使电表损坏;变阻器连入电路的阻值应在什么范围内5、标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图8所示的电路中;VR 0P A电源电压为6V;电流表量程为“O～O.6A”;电压表量程为“0～3V”. 为确保电路安全;闭合开关时;滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内不考虑温度对电阻的影响6、在图示的电路中;电源电压为30V;电阻R＝30Ω;滑动变阻器的最大阻值为50Ω..1滑动变阻器的滑片P由a端滑到b端的过程;电压表的最大读数是多少2若改用电压表的量程为0－15V;要使它接在电路中不烧坏;滑动变阻器的滑片P只能在阻值多大的范围内滑动3若把一只量程为0－0.6A的电流表接在图甲中的C、D两点上;如图乙所示;为了不损坏电流表和电压表;滑动变阻器的滑片P只有在阻值多大范围内滑动7、如图所示电路中;R 0为定值电阻;阻值为10Ω;R 1为滑动变阻 器;它的最大阻值是10Ω;电流表量程为0—0.6A;电压表的量程为0—3V;电源电压12V 保持不变..为使电路能正常工作;定值电阻R x 的阻值至少应为 8、多选如图所示;电源电压恒为24V;小灯泡的规格为“6V 3W ”;滑动变阻器R 1的最大阻值为60Ω;定值电阻R 2的阻值为12Ω..电压表使用的量程为0～15V;电流表使用的量程为0～0.6A..要求闭合开关后两电表的示数均不超过所选量程;灯泡正常工作设灯丝电阻不变..下列说法正确的是：A ．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB ．滑动变阻器的滑片在移动的过程中;电压表与电流表示数变化量的绝对值的比值始终为24ΩC ．定值电阻R 2消耗电功率的最大值为4.32WD ．电路总功率的变化范围是9W~12W9、如图所示;已知电源电压为6V;R 1阻值为8Ω;变阻器R 3上标有“1A 20Ω”字样;电流表A 选取的量程为0~0.6A ;电压表V 选取的量程是0~3V.1当S 1和S 2均闭合时;电流表的示数为0.5A;通过R 1的电流是0.4A;则R 2的电阻值是多大2当S 1闭合S 2断开时;请通过分析计算说明;变阻器R 3允许的取值范围．10．把标有“6V 3W ”的小灯泡L 与最大阻值为100 的滑动变阻器R W 连接在总电压恒为18VR 2AVS 1R 3R 1S 2 R 2R 1LS的电路中;如图4所示..电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”..要求闭合开关S后;两电表的示数均不超过所选量程的最大测量值;且灯泡L两端电压不超过额定值设灯丝电阻不变..求：2电路消耗总电功率的最大值3小灯泡L消耗电功率的最小值4滑动变阻器R W允许调节的范围是。
如何求滑动变阻器的取值范围
如何求滑动变阻器的取值范围2019-10-07在初中物理电学的学习中，有⼀类习题经常要求确定接⼊电路中滑动变阻器的取值范围.滑动变阻器在电路中的作⽤主要是通过改变连⼊电路的电阻，进⽽改变电路中的电压和电流，其次是保护电路.滑动变阻器保护电路，受到⽤电器规格及电流表或电压表量程的限制，于是，要求滑动变阻器接⼊电路中的电阻必须控制在⼀定的范围内，使电路中的电表、⽤电器等元件不会因超过量程⽽损坏.此类问题具有较强的综合性、逻辑性，需要同时考虑诸多因素，因此成为电学学习的⼀个难点.同学们在解决此类问题时，经常感到⽆从下⼿，或者因考虑不周，思维⽚⾯⽽造成错解.下⾯笔者对此问题进⾏归类分析，希望能对你有所帮助.影响滑动变阻器取值范围的限制⼀般有四个：滑动变阻器最⼤阻值及允许通过的最⼤电流、电流表量程、电压表量程、⼩灯泡额定电压及额定电流.⼀、⽤电器与滑动变阻器串联此种情况有两种电路模式：如图A和图B.⽐较模式A和模式B可知它们的相同之处：都是定值电阻与滑动变阻器串联；不同之处：电压表是测定值电阻两端电压还是滑动变阻器两端电压.在图A中，当滑⽚P移动时，电压表与电流表的⽰数变化趋势相同，并且当⼀只电表的⽰数达到最⼤（或最⼩）值时，另⼀只电表的⽰数也相应达到某⼀最⼤（或最⼩）值.若将图A中的电压表改测滑动变阻器两端的电压，如图B所⽰，则电压表与电流表的⽰数变化趋势相反，即当⼀只电表的⽰数达到最⼤（或最⼩）值时，另⼀只电表的⽰数相应达到最⼩（或最⼤）值.理解这两种电路模式，可使解题速度与准确率⼤⼤提⾼.例1.如图1所⽰的电路中，电源电压U=6V且保持不变，灯泡电阻为8Ω，R是标有“20Ω1A”字样的滑动变阻器，电流表的量程为0～0.6A，电压表的量程为0～3V，为保证两电表都安全使⽤，滑动变阻器接⼊电路阻值的变化范围是多少？错解：S闭合后，灯L与R串联，电流相等.由于电流表允许通过的最⼤电流是0.6A，由欧姆定律I=U/R可知，R总最⼩时，I最⼤，R总=U/I=6V/0.6A=10Ω，⽽串联电路中R总=RL+R故有变阻器的最⼩电阻值Rmin=R总-RL=10Ω-8Ω=2Ω.所以，滑动变阻器接⼊电路的阻值范围是2Ω～20Ω.分析：造成上述解法错误的原因是认为电流表可以达到最⼤量程0.6A，其实这是错误的，当电流表⽰数为0.6A时，电压表的⽰数应该为UL=0.6A×8Ω=4.8V>3V，此时电压表就会烧坏，所以这种情况下应该以电压表的量程为准.正解：当电压表⽰数为3V时，电路中电流达到最⼤值，此时滑动变阻器分压也为3V，根据分压公式UL/UR=RL/R，可知，Rmin= 8Ω.因此，滑动变阻器阻值变化范围是8Ω～ 20Ω.锦囊妙计：此电路属于图A模式，滑动变阻器取最⼩值时电流表和电压表的⽰数最⼤，所以要综合考虑电流表和电压表所选的量程，以它们所给的量程为已知条件，确定滑动变阻器的最⼩值.⾄于滑动变阻器的最⼤值即滑动变阻器能够接⼊电路的最⼤阻值.例2.标有“4V 1 W”的⼩灯泡和“20Ω1A”的滑动变阻器，连接在如图2所⽰的电路中，已知电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”.为确保电路安全，闭合开关时，滑动变阻器接⼊电路的阻值应控制在什么范围内？（不考虑温度对电阻的影响）错解：由于电流表最⼤量程是0.6A，电压表的最⼤量程是3V，根据欧姆定律I=U/ R，得，R滑最⼩时，I最⼤，所以滑动变阻器的最⼩值为R滑=U/I=3V/0.6A=5Ω，因此，滑动变阻器接⼊电路的阻值范围是5Ω～20Ω.分析：错误原因在哪⼉呢？原来本题中有两个容易被忽略的条件：⼀个是“4V 1W”的⼩灯泡正常发光时的电流是I=P/U=1W/4V=0.25A正解：当⼩灯泡正常发光时，电路中的电流达到最⼤.此时根据欧姆定律I=U/R，可知，R总=U总/I=6V/0.25A=24Ω，所以滑动变阻器接⼊电路的最⼩值Rmin=R总-RL= 24Ω-16Ω=8Ω；当电压表⽰数为3V时，滑动变阻器接⼊电路的阻值为最⼤值，根据分压公式UL/UR=RL/R，可知，Rmax=RL=16Ω.因此，滑动变阻器接⼊电路的阻值范围为8Ω～16Ω.锦囊妙计：此电路属于图B模式，如果给滑动变阻器并联⼀个电压表，则应考虑电压表的所选量程，以所选量程为已知条件，再结合其它条件可求出滑动变阻器接⼊电路的最⼤值.⼆、⽤电器与滑动变阻器并联例3 .在如图3所⽰的电路中，电阻R1=12Ω，R2为0～20Ω的变阻器，合上开关后，电压表的⽰数为6V，如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，滑动变阻器连⼊电路的阻值应在什么范围？错解：设通过两电流表A、A1的电流均达到其量程，则通过变阻器的电流为I2=I-I1=3A-0.6A=2.4A.R2接⼊电路的最⼩阻值为R2=U/ I2= 6V/2.4A=2.5Ω.分析：错解的原因是认为通过两电流表的电流都能达到最⼤量程，实际上电流表A1的⽰数I1=U/R1=6V/12Ω=0.5A，因此A1的⽰数不变，达不到最⼤量程.变阻器R2的滑⽚移动时，只能改变R2中电流的⼤⼩，故本题只要考虑通过A表的电流不超过3A即可.正解：电流表A1的⽰数I1=U/R1=6V/ 12Ω=0.5A，根据并联电路的特点，则I=I1+U/R2=0.5A+6V/R2≤3A.解得R2≥2.4Ω，所以滑动变阻器接⼊电路的阻值范围为2.4Ω～20Ω.锦囊妙计：两⽤电器并联时，各⽀路的电流表不⼀定都能达到量程，只要考虑⼲路的电流表达到量程即可.从上述三例可以看出，在涉及滑动变阻器接⼊电路的阻值范围时，应认真审题，科学分析，全⾯考虑，解题过程要灵活.因为试题是多变的，所以思路应该是发散的.尽管⽅法是不同的，但知识是永恒的.只要掌握核⼼思想，就能遇乱不惊，沉稳应对.注：本⽂为⽹友上传，不代表本站观点，与本站⽴场⽆关。
中考物理滑动变阻器阻值变化范围4种解法
A.当被测身高增加时，电压表的示数变小 B.当被测身高增加时，电流表的示数变大 C.为了保护电路，电阻器接入电路中的阻值变化范围是 4Ω—10Ω D.当身高增加时，测量仪的示数随之变大，因此测量仪器最 好由电流表改装
电压表所能测的最大电压值为3V，此时电路中 的电阻达到最大值，即滑动变阻器的电阻达到最大值。 即I=U/R=4.5V/(15Ω+5Ω)=0.3A，滑动变阻器阻值 R=U/I=3V/0.3A=10Ω 所以滑阻值变化范围是4Ω—10Ω。
滑动变阻器阻值变化范围确定 4种解法
解法一：排除法
只有C选项是关于阻值变化范围的内容，可以采用排除 法。首先在ABD中进行判断选择，如果ABD中没有正确选项， 则C选项正确，如果ABD中有正确选项，则不再考虑C选项。 这样做的当然前提条件本题是单项选择题。
当身高增加时滑动变阻器阻值增大，根据欧姆定律，电 路中的电流减小，电流表示数减小，电压表示数增大，故AB 选项均不正确。D选项中“测量仪表的示数随之变大”也不 符合本题仪表示数的变化情况“电流表示数减小，电压表示 数增大”，故D选项不正确。
这样利用排除法将ABD选项排除，正确答案即为C。
解法二：代入法
这种方法是针对C选项滑动变阻器阻值变化范围确定的。将选项中的阻 值变化范围4Ω和10Ω分别代入电路中，求出这两种情况下电压表和电流表 的示数，看是否超过了两表的量程。
当滑动变阻器的阻值为4Ω时， 电流表的示数I=U//R=4.5V/(4Ω+5Ω)=0.5A 电压表的示数U=IR=0.5A×4Ω=2V 由上可知，当滑动变阻器阻值为4Ω时电流表和电压表的示数均没有超过其 量程。
苏科版 初三物理 上学期 期末复习之滑动变阻器范围计算

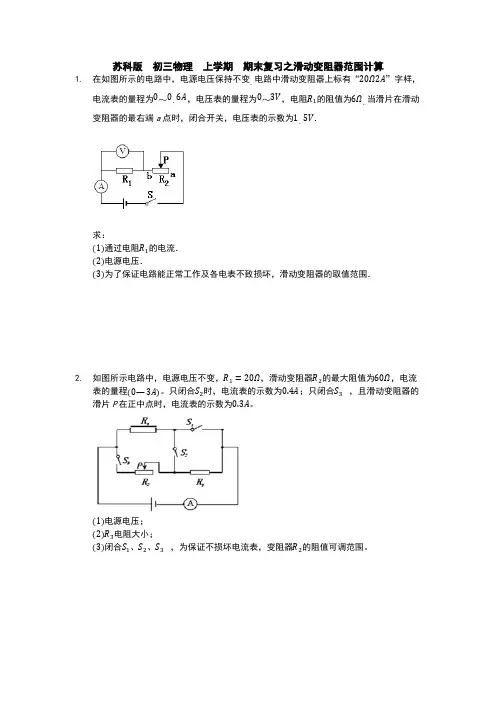

苏科版初三物理上学期期末复习之滑动变阻器范围计算1.在如图所示的电路中，电源电压保持不变电路中滑动变阻器上标有“”字样，电流表的量程为～，电压表的量程为～，电阻的阻值为当滑片在滑动变阻器的最右端a点时，闭合开关，电压表的示数为．求：通过电阻的电流．电源电压．为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围．2.如图所示电路中，电源电压不变，，滑动变阻器的最大阻值为，电流表的量程 —。
只闭合时，电流表的示数为；只闭合，且滑动变阻器的滑片P在正中点时，电流表的示数为。
电源电压；电阻大小；闭合、、，为保证不损坏电流表，变阻器的阻值可调范围。
3.如图所示，电源电压可调，小灯泡上标有“”的字样不考虑温度对小灯泡电阻的影响，电流表量程～，电压表量程～，滑动变阻器规格为“”电源电压调至6V，闭合开关和，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为，则电压表的示数是多少？的阻值是多少？电源电压调至8V，断开开关，闭合开关，为了保证电路安全，求滑动变阻器的阻值变化范围。
4.如图所示，电源电压恒定，、是定值电阻，，滑动变阻器标有“”字样，电压表量程～，电流表量程～，闭合开关、，电流表示数为，再闭合开关，电流表示数变为，求：电源电压的阻值只闭合开关时，为了电路安全，滑动变阻器允许接入电路的阻值范围。
5.如图所示，电源电压U保持不变，当滑动变阻器的滑片P在最左端时，电流表示数为；若将滑片P滑至变阻器中点时，电流表示数为求：电源电压。
滑动变阻器的最大阻值．滑片移动过程中两端电压变化范围。
6.如图所示的电路中，电源电压为18伏且不变。
电阻的阻值为6欧，滑动变阻器上标有“”字样。
闭合电键S后，电压表的示数为6伏。
求：通过电阻的电流。
滑动变阻器接入电路的阻值。
若电压表、所接的量程均为～伏，在保证电路安全工作的情况下，计算滑动变阻器允许接入的电阻范围。
7.如图所示，电源电压U保持不变，当滑动变阻器的滑片P在最左端时，电流表示数为；若将滑片P滑至变阻器中点时，电流表示数为求：电源电压U；滑动变阻器的最大阻值；滑片移动过程中两端电压变化范围。
滑动变阻器范围问题
滑动变阻器范围问题 1、如图所示电路，电源电压为9V ，R1＝7Ω，滑动变阻器R2的最大阻值为30Ω，若电流表采用0至0.6A量程，电压表采用0至3V 量程，为了不使电流表和电压表损坏，求滑动变阻器R2的取值范围。
2、如图所示，电流表量程为0至0.6A ，电压表量程为0至15V ， 电阻R1＝30Ω，电源电压24V 恒定不变，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程，当滑动变阻器R2连入电路 的电阻太大时，R2两端的电压会超过电压表的量程。
求：在不超过电流表、电压表量程的情况下，滑动变阻器连入电路的电阻的变化范围。
3、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A ，A2量程是0至3A ，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，变阻器 连入电路中的阻值变化范围是：18Ω至50Ω4、（2013荆州）小华同学用如图所示的电路进行实验，已知电源电压U=12V ，灯泡L 标有“6V 、3W ”字样（不计灯丝电阻随温度的变化），滑动变阻器R 0 标有“50Ω、1A ”字样，电流表量程为0.6A ，电压表量程为15V 。
在实验中，为了确保测量准确，要求电表所测值不小于其量程的1/3。
要使测量准确并确保电路安全，求：（1）灯泡L 消耗的最小功率。
（2）滑动变阻器R 0的阻值变化范围。
5、如图所示，电压U ＝8V 保持不变，R1＝12Ω，滑动变阻器的滑片P 从一端到另一端的过程中，电压表的示数从3V 变到6V ，则R2的阻值为（4）Ω，滑动变阻器的最大阻值为（16）Ω6、如图所示，当开关S 闭合后，滑动变阻器滑片P 在B 端时，电压表示数为9V ，电流表示数为0.15A ，滑片P 在中点C 时电压表的示数为6V ，求：（1）滑动变阻器R1的最大阻值 （2）电源电压和R2的阻值R1A S R 2 V R2R 1 A 1 A 2 S R1A S a R 2 b V R1 R2 a R 3 b VR2 AS C V A BR11、解：（1）要保证两表都不损坏，应该先确定以哪只表为最低标准，当电压表示数为3V时，设整个电路中的电流为I3，则I3＝3V÷7Ω≈0.43A，电流表不会烧坏。
滑动变阻器取值范围,电功率计算
1、如图所示电路，电源电压U=4.5V且保持不变，R1=5Ω，滑动变阻器的最大阻值为20Ω，电流表量程为0～0.6A，电压表的量程为0～3V，通过分析计算：说明滑动变阻器R2允许的取值范围。
2、如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0-0.6A，电压表的量程为0-3V．灯泡电阻不随温度变化，求：（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为0.75W，求电源电压是多大？（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范。
3、如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围。
4、一般来说，家庭电路中的用电器工作的电压并不等于额定电压．家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压．若在电路中只接入一个电热水壶（壶中盛有4Kg、20℃的水），电热水壶的铭牌和电能表的铭牌如图甲、乙所示．测得电能表的转盘转过125转的时间为121s．（不考虑温度对电热水壶电阻的影响．c水=4.2×103J/kg•℃）（1）这段时间内电热水壶消耗的电能是多少焦？（2）如果电热水壶消耗的电能有70%转化为水的内能，则壶中的水温度升高了多少℃？（3）电热水壶中电热丝的电阻是多大？（4）电热水壶工作的实际电压是多少？5、（2011绵阳）如图所示是测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是（）A．增大、增大 B．增大、减小C．减小、增大 D．减小、减小6、以下关于灯泡亮暗的讨论，你认为正确的是（）A．灯泡的亮暗由灯泡的电压决定B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定 D．灯泡的亮暗由灯泡的额定功率决定7、图10是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。
