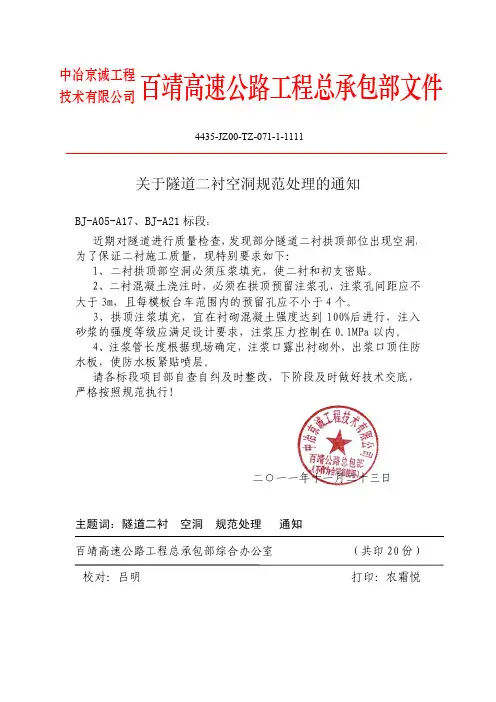

(071)隧道二衬空洞规范处理的通知
中冶京诚工程
百靖高速公路工程总承包部文件技术有限公司
4435-JZ00-TZ-071-1-1111
关于隧道二衬空洞规范处理的通知
BJ-A05-A17、BJ-A21标段：
近期对隧道进行质量检查，发现部分隧道二衬拱顶部位出现空洞，为了保证二衬施工质量，现特别要求如下：
1、二衬拱顶部空洞必须压浆填充，使二衬和初支密贴。
2、二衬混凝土浇注时，必须在拱顶预留注浆孔，注浆孔间距应不
大于3m，且每模板台车范围内的预留孔应不小于4个。
3、拱顶注浆填充，宜在衬砌混凝土强度达到100%后进行，注入
砂浆的强度等级应满足设计要求，注浆压力控制在0.1MPa以内。
4、注浆管长度根据现场确定，注浆口露出衬砌外，出浆口顶住防
水板，使防水板紧贴喷层。
请各标段项目部自查自纠及时整改，下阶段及时做好技术交底，严格按照规范执行！
二○一一年十一月二十三日主题词：隧道二衬空洞规范处理通知
百靖高速公路工程总承包部综合办公室（共印20份）
校对：吕明打印：农霜悦。
隧道二衬脱空、厚度不足质量缺陷整治方案(注浆部分)
目录1.编制依据、原则、目的 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 编制范围 (1)1.4 编制目的 (1)2.施工组织安排 (1)2.1 组织机构 (2)2.2 施工计划 (2)2.3 机具、人员配备 (2)3.二衬背后脱空、实测局部厚度不足段注浆处理方案 (3)3.1 处理方案 (3)3.2 工艺流程 (4)3.3 工艺要求 (4)3.4 质量检验 (9)4.质量、安全、进度及环境保护措施 (9)4.1 质量保证措施 (9)4.2 安全保证措施 (10)4.3 文明施工及环境保护措施 (11)5.应急预案 (11)5.1 应急救援体系 (11)5.2 施工救援应急通道 (12)5.3 应急救援物资设备 (12)5.4 应急响应措施 (13)1.编制依据、原则、目的1.1 编制依据（1）《XXXXXX标段两阶段施工设计图第四册隧道》（2）《公路工程质量检验评定标准》（JTG F80/1-2004）及（JTG F80/1-2017）（3）《公路隧道施工技术规范》（JTG F60-2009）（4）《公路隧道施工技术细则》（JTG/T F60-2009）（5）《福建省高速公路施工标准化管理指南》（第五分册隧道工程）（6）《公路工程施工安全技术规范》（JTG F90-2015）（7）《工程测量规范》（GB 50026-2007）（8）《混凝土质量控制标准》（GB 50164-2010）（9）永杭高速隧道二次衬砌质量无损检测报告（10）同行业及其他行业隧道工程同类缺陷整治设计图纸及方案。
1.2 编制原则（1）彻底整治、不留死角，保证隧道实体质量满足设计和质量验收标准要求，确保后期运营安全。
（2）缺陷整治要符合“确保质量、技术先进、经济合理、安全适用”的要求。
（3）缺陷整治要符合环境保护的要求。
（4）对于检测发现的缺陷部位，必须进一步核查、验证，进一步确定缺陷范围和程度。
（5）整治过程中不断改进工艺工法，验证整治效果，优化整治方案，确保整治质量。

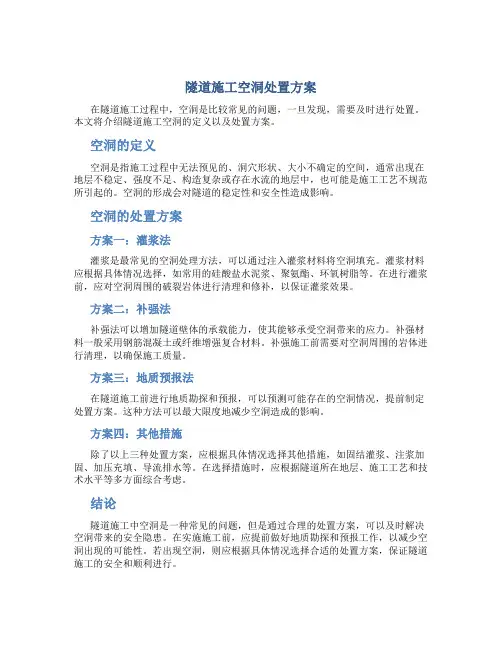

隧道施工空洞处置方案
隧道施工空洞处置方案
在隧道施工过程中，空洞是比较常见的问题，一旦发现，需要及时进行处置。
本文将介绍隧道施工空洞的定义以及处置方案。
空洞的定义
空洞是指施工过程中无法预见的、洞穴形状、大小不确定的空间，通常出现在地层不稳定、强度不足、构造复杂或存在水流的地层中，也可能是施工工艺不规范所引起的。
空洞的形成会对隧道的稳定性和安全性造成影响。
空洞的处置方案
方案一：灌浆法
灌浆是最常见的空洞处理方法，可以通过注入灌浆材料将空洞填充。
灌浆材料应根据具体情况选择，如常用的硅酸盐水泥浆、聚氨酯、环氧树脂等。
在进行灌浆前，应对空洞周围的破裂岩体进行清理和修补，以保证灌浆效果。
方案二：补强法
补强法可以增加隧道壁体的承载能力，使其能够承受空洞带来的应力。
补强材料一般采用钢筋混凝土或纤维增强复合材料。
补强施工前需要对空洞周围的岩体进行清理，以确保施工质量。
方案三：地质预报法
在隧道施工前进行地质勘探和预报，可以预测可能存在的空洞情况，提前制定处置方案。
这种方法可以最大限度地减少空洞造成的影响。
方案四：其他措施
除了以上三种处置方案，应根据具体情况选择其他措施，如固结灌浆、注浆加固、加压充填、导流排水等。
在选择措施时，应根据隧道所在地层、施工工艺和技术水平等多方面综合考虑。
结论
隧道施工中空洞是一种常见的问题，但是通过合理的处置方案，可以及时解决空洞带来的安全隐患。
在实施施工前，应提前做好地质勘探和预报工作，以减少空洞出现的可能性。
若出现空洞，则应根据具体情况选择合适的处置方案，保证隧道施工的安全和顺利进行。
隧道二衬脱空原因分析及处理措施
二衬脱空原因分析
（一）原因分析
1、用输送泵输送砼时，拱顶的砼在输送过程中把部分空气密闲在小空间内无法排出，造成空隙。
2、在砼浇筑到洞顶位置时出现堵管现象，现场施工人员主观认为已经灌满，停止砼泵送，出现脱空现象。
3、防水板铺设未预留足够的松铺系数，导致砼浇筑完毕后防水板未与初支基面密贴。
4、在二衬砼未初凝前急于拆管，造成未自稳的砼在自重的作用下形成漏斗，造成脱空。
5、曲线段变成直线段，衬砌断面变化处，小断面衬砌的过渡段搭在大断面的衬砌上会留下一条缝，浇筑砼时，不密贴，造成空响。
6、砼的收缩徐变，导致空隙。
（二）处理措施
1、对于拱顶部位二衬脱空，采用拱顶预留的注浆管进行注浆回填。
以雷达监测数据为依据，明确需注浆回填加固的范围和数量。
2、凿除小断面衬砌搭在大断面衬砌上的过渡段混凝土层。
3、保证防水板的松铺系数，增加挂点的数量，让其与初支基面紧贴。
4、加强施工作业人员及现场人员对于补方准确、砼初凝后拆管等方面的学习。

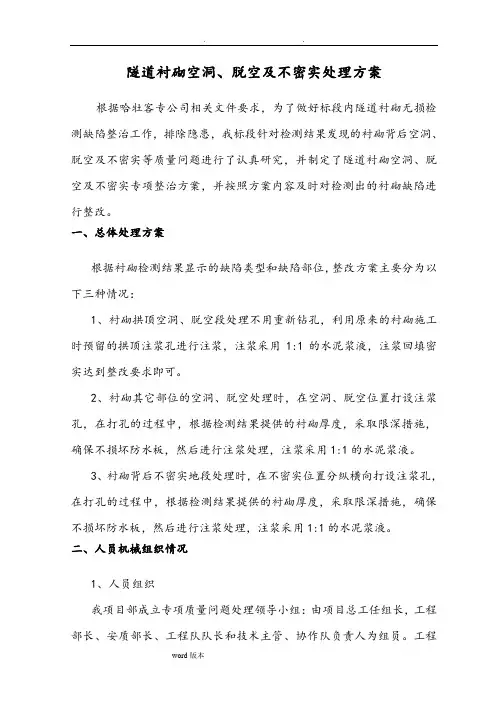

隧道衬砌空洞、脱空和不密实处理方案
隧道衬砌空洞、脱空及不密实处理方案根据哈牡客专公司相关文件要求，为了做好标段内隧道衬砌无损检测缺陷整治工作，排除隐患，我标段针对检测结果发现的衬砌背后空洞、脱空及不密实等质量问题进行了认真研究，并制定了隧道衬砌空洞、脱空及不密实专项整治方案，并按照方案内容及时对检测出的衬砌缺陷进行整改。
一、总体处理方案根据衬砌检测结果显示的缺陷类型和缺陷部位，整改方案主要分为以下三种情况：1、衬砌拱顶空洞、脱空段处理不用重新钻孔，利用原来的衬砌施工时预留的拱顶注浆孔进行注浆，注浆采用1:1的水泥浆液，注浆回填密实达到整改要求即可。
2、衬砌其它部位的空洞、脱空处理时，在空洞、脱空位置打设注浆孔，在打孔的过程中，根据检测结果提供的衬砌厚度，采取限深措施，确保不损坏防水板，然后进行注浆处理，注浆采用1:1的水泥浆液。
3、衬砌背后不密实地段处理时，在不密实位置分纵横向打设注浆孔，在打孔的过程中，根据检测结果提供的衬砌厚度，采取限深措施，确保不损坏防水板，然后进行注浆处理，注浆采用1:1的水泥浆液。
二、人员机械组织情况1、人员组织我项目部成立专项质量问题处理领导小组：由项目总工任组长，工程部长、安质部长、工程队队长和技术主管、协作队负责人为组员。
工程部负责方案的编制，安质部负责方案的实施，工程队队长和技术主管负责督促现场完成整改。
现场作业班组人员安排如下：现场技术员：1人钻孔注浆工班长： 1人工班作业人员：5人2、机械组织衬砌简易台架：1台、冲击钻钻机：1台、注浆机1台。
三、施工方案一）、衬砌背后不密实处理方案1、钻孔设计参数：①钻孔直径：采用4cm的钻头进行钻眼成孔；②纵横向间距：1m/孔；③排气孔设置：注浆孔上50cm，位于两排孔中间。
2、注浆参数如下：①注浆配合比：水泥采用普通硅酸盐42.5水泥，水灰比1：1（重量比）的水泥浆；②注浆压力：0.5—0.8MP。
3、施工工艺注浆施工工艺流程图4、主要施工方案1）、钻孔施工⑴根据衬砌具体缺陷位置及范围，搭建注浆作业临时平台，准备所需设备为风枪、注浆机等。

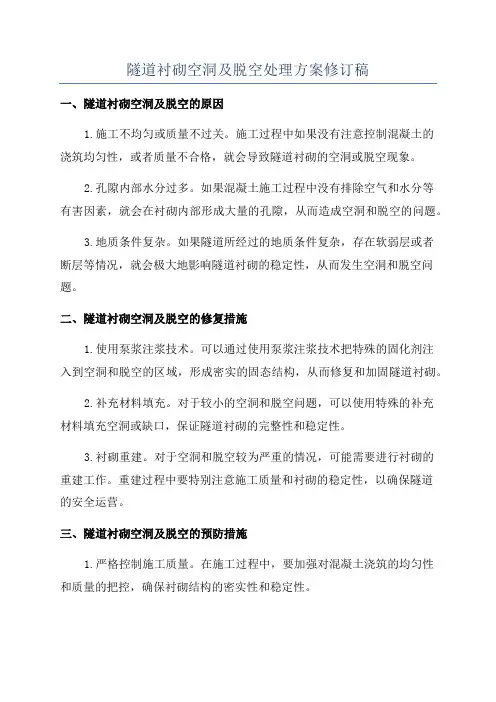

隧道衬砌空洞及脱空处理方案修订稿
隧道衬砌空洞及脱空处理方案修订稿一、隧道衬砌空洞及脱空的原因1.施工不均匀或质量不过关。
施工过程中如果没有注意控制混凝土的浇筑均匀性，或者质量不合格，就会导致隧道衬砌的空洞或脱空现象。
2.孔隙内部水分过多。
如果混凝土施工过程中没有排除空气和水分等有害因素，就会在衬砌内部形成大量的孔隙，从而造成空洞和脱空的问题。
3.地质条件复杂。
如果隧道所经过的地质条件复杂，存在软弱层或者断层等情况，就会极大地影响隧道衬砌的稳定性，从而发生空洞和脱空问题。
二、隧道衬砌空洞及脱空的修复措施1.使用泵浆注浆技术。
可以通过使用泵浆注浆技术把特殊的固化剂注入到空洞和脱空的区域，形成密实的固态结构，从而修复和加固隧道衬砌。
2.补充材料填充。
对于较小的空洞和脱空问题，可以使用特殊的补充材料填充空洞或缺口，保证隧道衬砌的完整性和稳定性。
3.衬砌重建。
对于空洞和脱空较为严重的情况，可能需要进行衬砌的重建工作。
重建过程中要特别注意施工质量和衬砌的稳定性，以确保隧道的安全运营。
三、隧道衬砌空洞及脱空的预防措施1.严格控制施工质量。
在施工过程中，要加强对混凝土浇筑的均匀性和质量的把控，确保衬砌结构的密实性和稳定性。
2.做好地质勘察和评估工作。
在设计和施工前要进行详尽的地质勘察和评估工作，对地质条件复杂的区域要加强监测和预警，及时采取相应的措施，保证隧道的稳定运营。
3.合理选择材料和工艺。
要选择适合地质条件和工程要求的材料和工艺，提高衬砌结构的抗裂性和抗渗性，减少空洞和脱空的发生。
4.定期检测和维护。
隧道运营过程中要定期进行隧道结构的检测和维护工作，及时发现和修复衬砌结构中的空洞和脱空问题，确保隧道的安全性和稳定性。
综上所述，针对隧道衬砌空洞及脱空问题，我们需要采取一系列的修复和预防措施。
通过合理的修复措施可以有效恢复隧道衬砌的完整性和稳定性；通过科学合理的预防措施可以降低空洞和脱空问题的发生频率，从而保证隧道的安全运营。
隧道二衬脱空及不密实注浆方案
隧道二衬背后脱空及不密实处理施工方案一、编制依据1、《铁路隧道工程施工质量验收标准》（TBJ10417-2003）；2、《铁路隧道工程施工技术指南》（TZ 204-2008）；3、《铁路混凝土工程施工质量验收标准》（铁建设［2005］160号）；4、第三方检测相关数据。
二、适用范围***隧道的二衬背后脱空及不密实处理。
三、情况说明根据***公司*年*月*日《关于**隧道缺陷处置的纪要》的通知，根据第三方检测出现的二衬背后脱空及不密实结果，经过认真研究，制定以下整治方案。
四、脱空、不密实地段处理方案4.1总体施工方案结合本工程实际情况，我部确定采用衬砌钻孔注浆的处理方案对空洞部位充填密实。
4.2施工设计4.2.1衬砌钻孔设计参数1、钻孔直径：采用Φ30mm钻头进行钻眼成孔；2、排气孔设置：注浆孔上30cm～50cm；3、倾角：向下倾斜3°；钻孔立面图如下：4.2.2注浆参数设计可采用单液水泥浆或双液水泥浆。
采用单液水泥浆时，水泥浆水灰比为：0.5:1~1:1，水泥宜采用P.042.5硅酸盐早强水泥。
并通过试验按需掺配高强减水剂、速凝剂及其他添加剂；添加剂的性能质量应符合混凝土外加剂GB8076相关规定，使用前应作效果试验，凝结时间宜初凝不超过5min、终凝不超过10min。
4.2.3注浆压力和灌浆管设置注浆压力初压0.2～0.5MPa、终压0.5～1.2MPa，可采用逐渐加压式注浆，也可采用定压注浆，注浆时将注浆芯管安装在预埋的灌浆管上，注浆速度为30～60L/min。
预埋的灌浆管应注意避免破坏防水板，灌浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实。
五、方案实施5.1钻孔施工前准备工作衬砌空洞位置大部分位于隧道拱顶处，需搭设操作平台，所需设备为风枪、注浆机、发电机等。
5.2作业平台搭设采用四轮移动式脚手架作业平台，平台高度为拱顶下2米，平台钢管间距为400mm ，台面满铺，铺板用50mm 厚木脚手板，一一加以固定，使其不松动。
隧道二次衬砌背后脱空以及厚度补强处理方案_secret
***隧道隧道衬砌背后脱空以及厚度不足的处理方案一、工程概述：我项目部施工的***隧道总长***m，2012年11月铁道部XX质量监督站对该隧道的衬砌质量进行了抽样检测，在检查中发现该隧道二次衬砌背后局部出现脱空及衬砌厚度微欠等现象，为了保证隧道二次衬砌质量符合验标规范要求，现对隧道二衬背后脱空进行分析处理。
并对脱空导致的衬砌厚度不足现象进行补强处理。
二、脱空以及厚度不足段落：1、脱空段落表1 长昆段隧道二衬背后脱空表2、厚度不足段落表2 长昆段二衬厚度检测结果汇总表13、二衬厚度不足段落在脱空范围内，初步拟定在脱空范围内采用高标号水泥砂浆进行二衬厚度补强处理。
三、原因分析：该隧道二衬背后脱空及厚度不足处位于拱腰等部位。
从二衬背后脱空部位分析，总结得出大致有以下几个原因：⑴初支面不平顺，局部存在较深的凹坑，防水板挂设后形成一个空腔，因防水板松弛度所限，在混凝土浇筑后形成空洞。
⑵防水板挂设张弛度不适。
防水板如果挂设太松，在混凝土浇筑过程中会因受挤压形成褶皱，在褶皱之间留下空隙；防水板如果挂设太紧，会造成防水板与初支面之间留下空隙或因混凝土压力太大撑坏防水板。
四、二衬背后脱空及厚度不足处理措施：通过对检测报告结果分析以及对现场情况的核查，总体情况为：1.二衬背后脱空3处；2.衬砌厚度不足2处，其中2处二衬厚度不足是由于二衬背后脱空所引起。
总体方案采用打孔注浆的方式进行处理，具体注浆措施如下：1、XX002+247.5-XX002+252二衬右拱腰背后轻微脱空；右拱腰XX002+250处抽检厚度为31cm-44cm，设计厚度为45cm，欠厚纵向长度约4m，环向宽度约1.1m。
线路方向环向DK103+250（图1）2、XX002+329-XX002+335段二衬右拱腰背后脱空；右拱腰XX002+330处抽检厚度为34cm～44cm，设计厚度为45cm，欠厚纵向长度约4.5m，环向宽度约0.8m。
线路方向环向DK103+332（图2）3、XX002+270-XX002+275.5段二衬右拱腰背后脱空。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
，，，，，，隧道二衬空洞
注浆处理方案
一、编制说明
由，，，，，，路桥工程股份有限公司，，，，，施工的，，，，，，，，，，，二次衬砌施工已基本完成，经上级领导及相关质量监督检查部门对已完成的隧道二次衬砌进行了强度、厚度及空洞等进行了质量检查，对发现的空洞部位要求进行处理，根据要求编制以下处理方案。
二、衬砌空洞段及方案确定
经由第三方检测单位对，，，，，，，，，，，隧道二衬进行地质雷达检测，出具二衬厚度及空洞位置检测报告。
根据检测报告指出的里程段落及部位，结合工程实际情况，我工区确定采用衬砌钻孔注浆的处理方案对空洞部位充填密实。
三、施工设计
1、衬砌钻孔设计参数：
①钻孔直径：采用3cm钻头进行钻眼成孔；
②排气孔设置：注浆孔上30cm～50cm；
③倾角：向下倾斜3°；
钻孔立面图如下：
2、注浆参数设计
可采用单液水泥浆或双液水泥浆。
采用单液水泥浆时，水泥浆水灰比为：0.5:1~1:1，水泥宜采用32.5级(R)硅酸盐早强水泥。
并通过试验按需掺配高强减水剂、速凝剂及其他添加剂；添加剂的性能质量应符合混凝土外加剂GB8076相关规定，使用前应作效果试验，凝结时间宜初凝不超过5min、终凝不超过10min。
3、注浆压力和灌浆管设置
注浆压力初压0.2～0.5MPa、终压0.5～1.2MPa，可采用逐渐加压式注浆，也可采用定压注浆，注浆时将注浆芯管安装在预埋的灌浆管上，注浆速度为30～60L/min。
预埋的灌浆管应注意避免破坏防水板，灌浆管端头设置防堵设施，注浆结束后应将灌浆管孔封堵密实；
四、方案实施步骤
1、钻孔施工前准备工作
我工区施工衬砌空洞位置大部分位于隧道拱顶处，需搭设操作平台，所需设备为风枪、注浆机、发电机等。
2. 注浆前的准备工作
注浆前先对注浆管路系统用1.5～2.0倍注浆终压进行吸水试验，检查管路系统能否耐压，有无漏水，机械设备是否正常，试运行20min后，进行注浆现场试验，确定注浆参数。
试验及压浆过程中，有值班施工技术人员在场，并根据现场注浆实际情况，作出准确判断及时对浆液稠度和凝固时间作出调整。
3.二衬注浆施工
(1)确定空洞的位置
根据检测报告上显示里程确定并标注显示空洞的位置。
(2)用凿岩机准确的在二衬存在空洞或二衬和初衬脱空的部位进行钻孔，再安装注浆管，注浆管在空洞或脱落部位的两个端头设计，保证注浆管很好的固定
在二衬中，注浆管周围可以用锚固剂填充周围的空隙。
注浆管要设置阀门，以便注浆不密实时进行二次注浆。
(3)注浆时采用合理的注浆顺序，注浆前先对管孔进行清理。
注浆时如出现压力迅速上升而浆液却不易注入或注入量很小的情况，应加大水灰比、降低浆液浓度，同时检查注浆管有无堵塞，并加以疏通。
相反当发现注浆压力较低或压力上升缓慢而浆液注量却特别大时，应停止注浆，检查是否有漏浆或串浆的现象并及时加以堵塞，同时宜采用减少水灰比或在水泥浆中掺入适量（5%～10%）的水玻璃或采用双液注浆以缩短凝结时间；当压注水玻璃液后，压强明显上升，达到目标要求时，可停止压注水玻璃，仍用原水泥浆液，或用小泵量间歇式注浆。
(4)注浆结束标准以注浆压力和注浆时间、注浆量综合判定。
当达到下述情况之一时即结束注浆：①当注浆压力达到设计终压时；②当注浆量达到或超过设计注浆量，孔口管出现冒浆时；③当注浆压强已达到设计终压，且稳压10min 后，即使进浆量仍未达到设计浆量，也可结束注浆；④注浆时衬砌表面如出现有渗漏水部位，可改用压注水泥-水玻璃或其他化学浆液进行注浆堵水。
(5)注浆过程中要经常检查浆液质量，控制好浆液水灰比、注浆压力、注浆量，并逐管填写注浆记录。
注浆完成后检查固结效果，分析注浆记录，对注浆量偏少和有怀疑的灌浆管应重点检查，采用冲击-回波法、地质雷达法、声波监测和直接钻芯取样等方法观察浆液充填和密实情况，如发现效果不佳，进行补管注浆。
4、注浆效果评定
(1)等浆液凝固后在对注浆区进行钻孔取芯，观察注浆充填情况。
如注浆区浆液未饱满时须重新钻孔注浆。
(2)如钻孔注浆处渗水较大，应采用水玻璃水泥浆液进行封堵钻眼处，防止
钻眼处渗水。
五、安全保证措施
1、施工人员作业前进行安全教育和考核，合格后方可进行上岗作业；
2、施工人员到达工作面后，应首先检查工作面是否处于安全状态；
3、注浆时注浆人员必须佩戴防护眼镜，戴安全帽、防护手套、穿工作服；电工穿绝缘鞋和戴绝缘手套；
4、高空作业时必须佩戴安全带，防滑鞋，挂妥挂钩，并有安全防护拦和安全网等防护设施，对施工机具和材料要有保护措施，避免掉落，严禁向下方丢弃废物；
5、施工现场用电严格按照三相五线制布设电线，做到二级保护，三级控制，一机一闸。
6、施工机械、机具和电气设备，在安装前按照安全技术标准进行检测，经检测合格后方可安装，经验收确认状况良好后才可运行。
7、严格机械作业规程，持证上岗，严禁无证人员操作。
成都路桥工程股份有限公司，，，，，，，，，，，，，，
2012年10月。
