连续时间信号的采样实验
实验一 连续时间信号的采样
一、 实验目的
进一步加深对采样定理和连续信号傅立叶变换的理解。
二、实验步骤
1．复习采样定理和采样信号的频谱
采样定理
如果采样频率s F 大于有限带宽信号)(t x a 带宽0F 的两倍，即
02F F s > （1）
则该信号可以由它的采样值)()(s a nT x n x =重构。
否则就会在)(n x 中产生混叠。
该有限带宽模拟信号的02F 被称为乃魁斯特频率。
必须注意，在)(t x a 被采样以后，)(n x 表示的最高模拟频率为2/s F Hz （或πω=）。
2．熟悉如何用MATLAB 语言实现模拟信号表示
严格地说，除了用符号处理工具箱(Symbolics)外，不可能用MATLAB 来分析模拟信号。
然而如果用时间增量足够小的很密的网格对)(t x a 采样，就可得到一根平滑的曲线和足够长的最大时间来显示所有的模态。
这样就可以进行近似分析。
令t ∆是栅网的间隔且s T t <<∆，则
)()(t m x m x a G ∆=∆ （2）
可以用一个数组来仿真一个模拟信号。
不要混淆采样周期s T 和栅网间隔t ∆，因为后者是MATLAB 中严格地用来表示模拟信号的。
类似地，付利叶变换关系也可根据（2）近似为：
∑∑∆Ω-∆Ω-∆=∆≈Ωm
t m j G m t m j G a e m x t t e m x
j X )()()( （3） 现在，如果)(t x a （也就是)(m x G ）是有限长度的。
则公式（3）与离散付利叶变换关系相似，因而可以用同样的方式以MATLAB 来实现，以便分析采样现象。
3．根据提供的例子程序，按照要求编写实验用程序；
三、实验内容
（1）通过例一熟悉用MATLAB 语言实现描绘连续信号的频谱的过程，并在MATLAB 语言环境中验证例1的结果；
例1 令t a e t x 1000)(-=，求出并绘制其付利叶变换。
解：根据傅立叶变换公式有
20100001000)1000
(1002.0)()(Ω+=+==ΩΩ-∞-Ω-∞-Ω-∞∞-⎰⎰⎰dt e e dt e e dt e t x j X t j t t j t t j a a （4）
因为)(t x a 是一个实偶信号，所以它是一个实值函数。
为了用数值方法估计)(Ωj X a ，必须先把)(t x a 用一个栅格序列)(m x G 来近似。
利用05≈-e ，注意)(t x a 可以用一个在005.0005.0≤≤-t （或等效地[-5,5]毫秒）之间的有限长度信号来近似。
类似地从式（4），0)(≈Ωj X a ，当)2000
(2π≥Ω。
由此选： 551025)
2000(21105--⨯=<<⨯=∆t 用MATLAB 实现例1的程序如下：
% 模拟信号
Dt=0.00005; t=-0.005:Dt:0.005; xa=exp(-1000*abs(t));
%连续时间傅立叶变换
Wmax=2*pi*2000;
K=500;
k=0:1:K;
W=k*Wmax/K; Xa=xa*exp(-j*t'*W)*Dt; Xa=real(Xa);
W=[-fliplr(W),W(2:501)];%频率从-Wmax to Wmax
Xa=[fliplr(Xa),Xa(2:501)];%Xa 介于 -Wmax 和 Wmax 之间
subplot(1,1,1)
subplot(2,1,1);plot(t*1000,xa);
xlabel('t 毫秒'); ylabel('xa(t)'); title('模拟信号')
subplot(2,1,2);
plot(W/(2*pi*1000),Xa*1000);
xlabel('频率（单位：Hz)'); ylabel('Xa(jW)*1000')
title('连续时间傅立叶变换')
图1 例1中的曲线
图1给出了)(t x a 和)(Ωj X a 。
注意为了减少计算量，这里只在]4000,0[π弧度/秒（等效地
[0,2]kHz ）范围内计算了)(Ωj X a ，然后将它复制到]0,4000[π-中去以便于绘图。
所画出的)(Ωj X a 的图与公式（3）相符。
（2）仿照例2用MATLAB 语言实现对连续信号
1000210000.512()()t t a a x t e
x t e --==和的采样；并验证采样定理。
例2 为了研究采样对频域各量的影响，这里用两个不同的采样频率对例1中的)(t x a 进
行采样。
a.以5000=s F 样本/秒采样)(t x a 得到)(1n x 。
求并画出)(1ωj e X 。
b.以1000=s F 样本/秒采样)(t x a 得到)(2n x 。
求并画出)(2ωj e X 。
解：a.因为)(t x a 的带宽是2kHz ，奈魁斯特频率为4000样本/秒。
它比所给的采样频率s F 低，因此混叠将（几乎）不存在。
% 模拟信号
Dt=0.00005;
t=-0.005:Dt:0.005;
xa=exp(-1000*abs(t));
%离散时间信号
Ts=0.0002;n=-25:1:25;x=exp(-1000*abs(n*Ts));
%离散时间傅立叶变换
K=500;
k=0:1:K;
w=pi*k/K;
X=x*exp(-j*n'*w);
X=real(X);
w=[-fliplr(w),w(2:K+1)];
X=[fliplr(X),X(2:K+1)];
subplot(1,1,1)
subplot(2,1,1);plot(t*1000,xa);
xlabel('t 毫秒');
ylabel('x1(n)');
title('离散信号');hold on
stem(n*Ts*1000,x);gtext('Ts=0.2毫秒');hold off
subplot(2,1,2);
plot(w/pi,X);
xlabel('以pi 为单位的频率');
ylabel('X1(w)');
title('离散时间傅立叶变换');
图2 例2 （a ）中的曲线
在图2的上面的图中，把离散信号)(1n x 和)(t x a 叠合在一起以强调采样。
)(1ωj e X 表明它是一个放大了（5000=s F 倍）的)(Ωj X a 曲线。
显然，不存在混叠现象。
b.此时，40001000<=s F 。
因此必然会有明显的混叠出现。
从图3可以看得很清楚，其中)(2ωj e X 的形状和)(Ωj X a 不同了，可以看出这是把互相交叠的)(Ωj X a 的复制品叠加的结果。
% 模拟信号
Dt=0.00005;t=-0.005:Dt:0.005;xa=exp(-1000*abs(t));
%离散时间信号
Ts=0.001;n=-5:1:5;x=exp(-1000*abs(n*Ts));
%离散时间傅立叶变换
K=500;
k=0:1:K;
w=pi*k/K;
X=x*exp(-j*n'*w);X=real(X);
w=[-fliplr(w),w(2:K+1)];
X=[fliplr(X),X(2:K+1)];
subplot(1,1,1)
subplot(2,1,1);plot(t*1000,xa);
xlabel('t 毫秒');
ylabel('x2(n)');
title('离散信号');hold on
stem(n*Ts*1000,x);gtext('Ts=1毫秒');hold off
subplot(2,1,2);
plot(w/pi,X);
xlabel('以pi 为单位的频率');ylabel('X2(w)');title('离散时间傅立叶变换');
图3 例2 （b ）的曲线
四、思考题：
1．通过实验说明信号的时域与频域成反比的关系。
2．分别求出1000210000.512()()t t a a x t e
x t e --==和奈奎斯特采样间隔，并与例一的信号的奈奎斯
特采样间隔比较。
五、实验报告要求
1．简述实验原理的目的；
2．结合实验中得到的实验结果曲线与理论结果比较，并分析说明误差产生的原因；
3．总结实验所得主要结论。
4．简要回答思考题。
信号与系统采样实验报告
实验5采样采样定理给定了一些条件，在这些条件之下，一个带限的连续时间信号能够完全用它的离散样本表示。
所得到的离散时间信号)(][nT x n x c =包含了在连续时间信号中的全部信息。
只要这个连续时间信号是充分在频率上带限的，即T j X c π≥Ω=Ω,0)(。
当满足这一条件时，原连续时间信号能够完全用样本][n x 之间的内插予以重建。
如果][n x 满足采样定理，就有可能完全在离散时间域中处理][n x 而得到另一个序列，这个序列本该以不同的采样率对)(t x c 采样而得到。
这个处理称为采样率转换。
离散时间系统的灵活性对于连续时间LTI 系统的实现提供了一种强有力的手段，这就是连续时间信号的离散时间系统处理。
在这一技术中，一个带限的连续时间输入被采样，用一个离散时间系统所得到的样本，然后将这个离散时间系统的输出样本进行内插，给出连续时间输出信号。
本章练习将研究涉及信号采样和重建中的许多问题。
注意，该章用Ω代表连续时间频率变量，而用ω代表离散时间频率变量。
§5.1由欠采样引起的混叠目的这个练习讨论信号经采样后其频谱的变化以及由于欠采样而在而在带限内插重建信号上引起的混叠效果。
相关知识如果一个连续时间信号)(t x 每隔T 秒采样一次，那么信号的样本就形成了离散时间序列)(][nT x n x =。
奈奎斯特采样定理说的是，如果)(t x 的带宽小于s π=Ω2，即2,0)(s c j X Ω≥Ω=Ω，那么)(t x 就完全可以由它的样本)(nT x 予以重建。
带限内插或信号重建是最容易将)(t x 首先乘以冲激串后而看出来的 ∑∞-∞=-=n p nT t nT x t x )()()(δ 用一个截止频率2s Ω的理想低通滤波器对)(t x p 滤波，就能从)(t x p 中将)(t x 恢复出来。
定义)(t x r 为低通过滤)(t x p 而得到的重建信号。
若)(t x 的带宽大于2s Ω，那么样本)(nT x 就不能完全确定)(t x ，)(t x r 一般说来不等于)(t x 。
《信号与分析》连续信号的采样与重构实验报告
axis([-2.5,1.5,-0.1,1.1]);
t=0:0.01:2*pi;
Y=2*t.*sin(t.^2);
subplot(2,1,1);
plot(t,Y);
title('原信号');
xlabel('时间/s');
ylabel('振幅');
axis([0,2*pi,-12,12]);
grid;
ylabel(‘Cn’);
xlabel(‘角频率/rad*s^(-1)’);
title(‘幅度频谱序列‘);
实验心得：
通过本次实验我学会了利用MATLAB分析系统频率响应的方法，增加对仿真软件MATLAB的认识，学会该软件的操作和使用方法。并且我还熟练掌握了利用MATLAB实现连续信号采样与重构的方法，加深理解采样与重构的概念。
%幅度频谱Cn=2[sin(pi*n*t/T)/(pi*n)
N=10;
n=1:N;
C0=0.1; %计算n=0傅里叶级数C0及直流幅度
%计算n=1到10的傅里叶级数系数
Cn=sin(pi*n/5)/pi./n.*2; %T/t=5
CN=[C0 Cn];
nN=0:N;
subplot(1,2,2);
stem(nN,CN);
《信号与分析》连续信号的采样与重构实验报告
实验目的：1）掌握利用MATLAB分析系统频率响应的方法，增加对仿真软件MATLAB的感性认识，学会该软件的操作和使用方法。
（2）掌握利用MATLAB实现连续信号采样与重构的方法，加深理解采样与重构的概念。
（3）学习MATLAB中信号表示的基本方法及绘图函数的调用，实现对常用连续时间信号的可视化表示，加深对各种电信号的理解。
【课程思政优秀案例】《信号与系统》：连续时间信号的时域抽样
课程思政优秀案例——《信号与系统》：连续时间信号的时域抽样一、课程和案例的基本情况课程名称：信号与系统授课对象：电子信息类专业本科二年级学生课程性质：专业核心课程课程简介：我们已进入以信息化和智能化为主要特征的新工科时代，信号与系统课程是电子信息类专业重要的专业基础课程，为相关专业提供了重要的基础理论。
该课程主要阐述信号的时域分析和变换域分析，以及信号与系统的作用机理。
该课程具有“原理深厚、方法多元、应用广泛”等特点，蕴含了丰富的课程思政元素，课程思政与课程教学深度融合，启发了学生的辩证思维能力，熏陶了学生的科学探索精神，厚植了学生的家国情怀。
思想价值引领贯穿于课程教学全过程，课程教学改革取得了显著成效，形成了“名课程、名教材、名团队”协同推进的良好格局。
该课程囊括了各类课程称号（图1）。
图1 课程教学改革成果课程教学改革和建设水平处于全国领先地位，示范引领，为推进全国信号与系统课程建设发挥了重要作用。
牵头组织成立了覆盖全国50多所高校的“信号处理课程群”虚拟教研室，牵头撰写了“全国信号与系统课程思政教学指南”。
建设了该课程的中文和英文MOOC，选学人数约30万。
编著的教材发行20多万册，被全国200多所高校选用。
应邀在全国性教学会议做大会特邀报告20多次，在40多所高校做专题报告。
案例简介：该案例的教学内容为“连续时间信号的时域抽样”，处于课程教学的中间阶段，紧随连续信号和离散信号的时域分析和频域分析。
主要阐述“为何要进行信号抽样、信号抽样的理论分析、抽样定理的本质内容、抽样定理的工程应用”，其为连续信号的数字化分析与处理提供了理论支撑，是课程教学的重点内容之一。
没有信息化就没有现代化，而信息化的基础是数字化。
信号的时域抽样正是阐述信号数字化的基本原理和方法，其架设了现实的模拟世界与虚拟的数字世界之间的桥梁，为信息化和智能化奠定了重要的理论基础。
本讲内容的教学目标：知识传授：※了解信号的时域抽样对信息化时代的重要意义；※理解信号时域抽样定理的基本原理和本质内容；※掌握实际工程应用中常见信号的时域抽样方法。
连续时间信号采样实验报告
实验一 连续时间信号的采样一、实验目的进一步加深对采样定理和连续信号傅立叶变换的理解。
二、实验原理采样定理如果采样频率sF 大于有限带宽信号)(t x a 带宽0F 的两倍，即2F F s >则该信号可以由它的采样值)()(s a nT x n x =重构。
否则就会在)(n x 中产生混叠。
该有限带宽模拟信号的02F 被称为乃魁斯特频率。
熟悉如何用MATLAB 语言实现模拟信号表示严格地说，除了用符号处理工具箱(Symbolics)外，不可能用MATLAB 来分析模拟信号。
然而如果用时间增量足够小的很密的网格对)(t x a 采样，就可得到一根平滑的曲线和足够长的最大时间来显示所有的模态。
这样就可以进行近似分析。
令t∆是栅网的间隔且sT t <<∆，则)()(t m x m x a G ∆=∆可以用一个数组来仿真一个模拟信号。
不要混淆采样周期s T 和栅网间隔t ∆，因为后者是MATLAB 中严格地用来表示模拟信号的。
类似地，付利叶变换关系也可根据（2）近似为：∑∑Ω-∆Ω-∆=∆≈Ωmj G mtm j G a em x t t em x j X )()()(现在，如果)(t x a （也就是)(m x G ）是有限长度的。
则公式（3）与离散付利叶变换关系相似，因而可以用同样的方式以MATLAB 来实现，以便分析采样现象。
三、实验内容 A 、100021()ta X t e-=的采样：1、 以10000s F =样本/秒采样1()a X t 得到1()X n 。
Dt=0.00005; t=-0.005:Dt:0.005; xa=exp(-1000*abs(2*t));Ts=0.0001;n=-50:1:50;x=exp(-1000*abs(n*2*Ts)); K=500; k=0:1:K; w=pi*k/K; X=x*exp(-j*n'*w); X=real(X);w=[-fliplr(w),w(2:K+1)]; X=[fliplr(X),X(2:K+1)]; subplot(1,1,1)subplot(2,1,1);plot(t*1000,xa); xlabel('t 毫秒'); ylabel('x1(n)');title('离散信号');hold onstem(n*Ts*1000,x);gtext('Ts=0.1毫秒');hold off subplot(2,1,2); plot(w/pi,X);xlabel('以pi 为单位的频率'); ylabel('X1(w)');title('连续时间傅立叶变换');上面的图中，把离散信号)(1n x 和1()a X t 叠合在一起以强调采样。
信号与系统实验四-信号的采样及恢复
信号与系统实验四-信号的采样及恢复实验四信号的采样及恢复⼀、实验⽬的1、加深理解连续时间信号离散化过程中的数学概念和物理概念；2、掌握对连续时间信号进⾏抽样和恢复的基本⽅法；3、通过实验验证抽样定理。
⼆、实验内容1、为了观察连续信号时域抽样时，抽样频率对抽样过程的影响，在[0，0.1]区间上以50Hz 的抽样频率对下列3个信号分别进⾏抽样，试画出抽样后序列的波形，并分析产⽣不同波形的原因，提出改进措施。
（1）)102cos()(1t t x ?=π（2）)502cos()(2t t x ?=π（3）)1002cos()(3t t x ?=π2、产⽣幅度调制信号)200cos()2cos()(t t t x ππ=，推导其频率特性，确定抽样频率，并绘出波形。
3、对连续信号)4cos()(t t x π=进⾏抽样以得到离散序列，并进⾏重建。
（1）⽣成信号)(t x ，时间t=0:0.001:4，画出)(t x 的波形。
（2）以10=sam f Hz 对信号进⾏抽样，画出在10≤≤t 范围内的抽样序列)(k x ；利⽤抽样内插函数)/1()(sam r f T T t Sa t h =??=π恢复连续信号，画出重建信号)(t x r 的波形。
)(t x 与)(t x r 是否相同，为什么？（3）将抽样频率改为3=sam f Hz ，重做（2）。
4、利⽤MATLAB 编程实现采样函数Sa 的采样与重构。
三、实验仪器及环境计算机1台，MATLAB7.0软件。
四、实验原理对连续时间信号进⾏抽样可获得离散时间信号，其原理如图8-1。
采样信号)()()(t s t f t f s ?=，)(t s 是周期为s T 的冲激函数序列，即)()()(∑∞-∞=-==n sT nT t t t s sδδ则该过程为理想冲激抽样。
其中s T 称为采样周期，ss T f 1=称为抽样频率， ss s T f π⼤于等于2倍的原信号频率m f 时，即m s f f 2≥（抽样时间间隔满⾜ms f T 21≤），抽样信号的频谱才不会发⽣混叠，可⽤理想低通滤波器将原信号从采样信号中⽆失真地恢复。

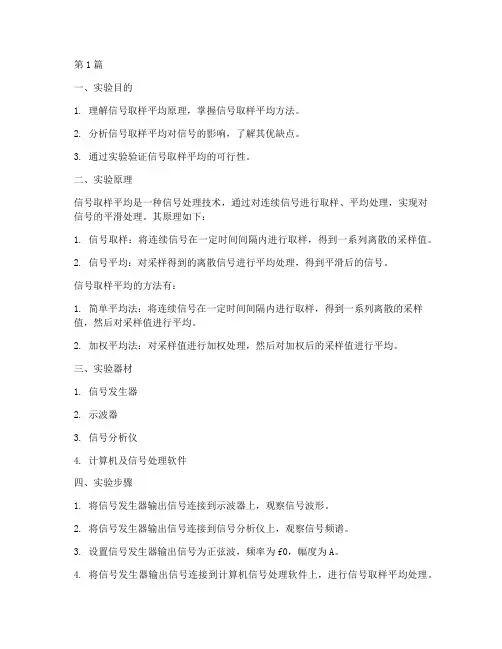

信号取样平均实验报告(3篇)
