(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片 P 发现小灯泡始终不亮．电流表指 针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源 两极是通的，所以与电压表并联的小灯泡断路，故选 B． (3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片 P，使小灯泡正常发光，电流表示 数如图乙所示，电流表使用小量程，分度值为 0.02Ａ,电流为 0.28A，则小灯泡的额定功率
【答案】
电阻（或电压表）短路 0.4 右 2 S2 v
S1
U
额（I
U额 R0
）
【解析】
【分析】
【详解】

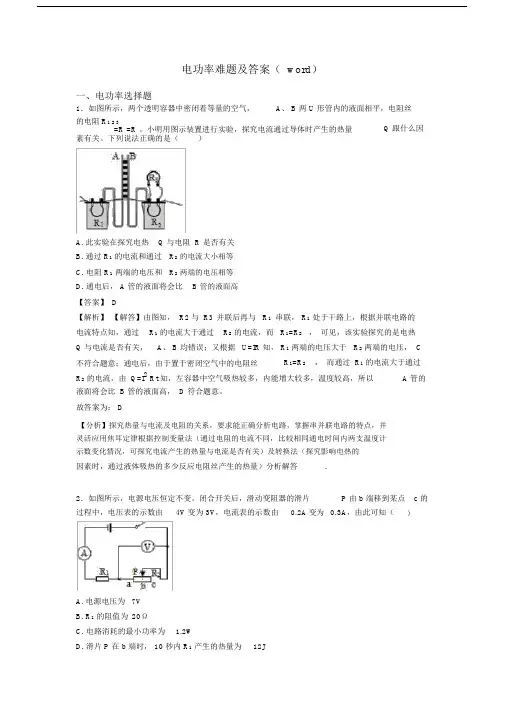

电功率难题及答案(word).docx
电功率难题及答案（ word）一、电功率选择题1．如图所示，两个透明容器中密闭着等量的空气，A、 B 两 U 形管内的液面相平，电阻丝的电阻R1 2 3。
小明用图示装置进行实验，探究电流通过导体时产生的热量Q 跟什么因=R =R素有关。
下列说法正确的是（）A. 此实验在探究电热Q 与电阻 R 是否有关B. 通过 R1的电流和通过R2的电流大小相等C. 电阻 R1两端的电压和R2两端的电压相等D. 通电后， A 管的液面将会比 B 管的液面高【答案】 D【解析】【解答】由图知， R2与 R3并联后再与 R1串联， R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2，可见，该实验探究的是电热Q 与电流是否有关，A、 B 均错误；又根据 U=IR 知， R1两端的电压大于 R2两端的电压， C 不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2，而通过 R1的电流大于通过R2的电流，由 Q=I2 Rt 知，左容器中空气吸热较多，内能增大较多，温度较高，所以 A 管的液面将会比 B 管的液面高， D 符合题意。
故答案为： D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．如图所示，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片过程中，电压表的示数由4V 变为 3V，电流表的示数由0.2A 变为P 由 b 端移到某点0.3A，由此可知（c 的）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知， R1与 R2串联，电压表测 R2两端的电压，电流表测电路中的电流。
九年级电功率章末练习卷(Word版 含解析)
九年级电功率章末练习卷（Word版含解析）一、初三物理电功率易错压轴题（难）1．由第（4）问可知，小灯泡正常发光时电路中的电流I=0.3A，将电压表并联在电池组两端，其测量滑动变阻器和灯泡的总电压U′＝2.55V，则电池电阻两端的电压：U r=U-U′＝3V-2.55V=0.45V，所以，所用电池组的电阻：r=0.45V0.3ArUI=1.5Ω。
在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样．(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是_______，经分析有一根导线链接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路．（_________）(2)电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I-U 图像如图乙所示，则小灯泡的额定功率是____W．由图可知，小灯泡的实际功率随实际电压的增大而______，滑动变阻器的规格应选择_______．A．10Ω 1A B．15Ω 1A C．25Ω 1A D．30Ω 1A(3)有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法_____( 选填“合理”或“不合理” )，理由是_____．【答案】电压表串联在电路中0.625增大C或（25Ω 1A）不合理灯丝电阻是变化的，无法得到电流与电压成正比【解析】【分析】本题考查测量小灯泡功率的实验．【详解】（1）根据题图，电压表串联在电路中，所以出现了连接电路后，小灯泡不亮，电流表无示数，电压表有示数．改正时需要把电压表由串联改成并联在灯泡两端，把滑动变阻器由并联在灯泡两端改成串联在电路中；图如下．（2）由图中可以看到，当小灯泡两端电压为额定电压2.5V时，通过灯泡的电流为0.25A，所以小灯泡的额定功率P=UI=2.5V×0.25A=0.625W．由图可知，小灯泡的实际功率随电压的增大而增大．由图可以看出，电路中电流的最小值为0.1A，这时小灯泡灯丝的阻值为R=minminUI=0.5V0.1A=5Ω．这时候电路中的总电阻R总=minUI=3V0.1A=30Ω．这时候连入电路的是滑动变阻器的最大阻值，R max=R总－R＝30Ω－5Ω=25Ω，所以滑动变阻器的规格应选择C．2．“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为l0Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干．还有标有“10Ω 2A”的滑动变阻器A和标有“5Ω 1A”的滑动变阻器B．（1）若小明设计电路如图甲所示，请选择合适的量程，并用笔画线代替导线将图甲的实验电路图连接完整__________-；（2）本实验选择的滑动变阻器是_____（选填“A”或“B”）；（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，根据所选正确量程，其示数为_____V；（4）为了测量小灯泡额定功率，此时应该将变阻滑的滑片P向_____（选填“A”或“B”）移动．当电压达到小灯泡额定电压时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为_____W．（5）小明综合分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻_____．【答案】 A 2 B 0.5 随温度的升高而增大【解析】【分析】（1）电流表、灯泡、滑动变阻器、开关串联接入电路；根据灯泡的额定电流选择电流表的量程，然后与小灯泡的左侧相连；根据小灯泡的额定电压选择电压表量程；（2）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出此时电路中的电流，根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的阻值即可选择器滑动变阻器的规格；（3）根据电压表的量程和分度值读出电压表的示数；（4）电压表的示数小于灯泡的额定电压，要使灯泡正常工作，灯泡两端电压增大到2.5V ，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小；看清电流表的量程和分度值，读出电流表示数，利用P=UI 求出其电功率；（5）灯丝的电阻随温度的升高而增大．【详解】（1）灯泡的额定电压为2.5V ，则电压表的量程为0～3V ，且与灯泡并联；小灯泡的额定电流约为： 2.5V 10Ω0.25A U I R ===，则电流表的量程为0～0.6A ，且与灯泡串联；如下图所示：（2）灯泡正常发光时的电压等于额定电压U L =2.5V ，根据欧姆定律可知此时电路电流约为： 2.5V 10Ω0.25A U I R ===， 滑动变阻器两端电压U 滑=U ﹣U L =4.5V ﹣2.5V=2V ，此时滑动变阻器接入电路的阻值8Ω0.252V AU I R ===滑， 所以本实验中应该选择规格为“10Ω 2A”的A 滑动变阻器；（3）电压表使用0～3V 量程，分度值为0.1V ，故电压为2V ； （4）要使灯泡正常工作，灯泡两端电压从2V 增大到2.5V ，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向B 端移动，使电压表的示数为2.5V 为止；电流表的量程为0～0.6A，分度值为0.02A，此时示数为0.2A，小灯泡正常发光，U=2.5V，则小灯泡的额定功率为P=UI=2.5V×0.2A=0.5W；3．P额=U L I=5V×0.3A=1.5W．小绒在“测量小灯泡的电功率”实验活动中，使用的小灯泡额定电压为2.5V．（1）在检查实验仪器时，发见电流表指针如图乙所示，则应对电流表进行____；（2）图甲是他未连接好的实验电路，用笔画线代替导线帮他连接好实验电路．（要求滑动变阻器滑片P向右滑动时灯泡变亮）____（3）检查电路连接无误后，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数．则小灯泡不亮的原因可能是____．（4）问题解决后，继续进行实验，闭合开关，发现电压表的示数如图丙所示，要测量小灯泡的额定功率，应将滑动变阻器滑片向____（选填“C“或“D“”）端滑动，直至电压表示数为____V，若此时电流表的示数为0.30A，则小灯泡的额定功率为____W．（5）若两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图丁所示，由图可知，L2的额定电流为____A，额定功率为____W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为____W．【答案】调零滑动变阻器阻值接入电路的阻值过大 D2.5 0.75 0.5 110 24【解析】【分析】【详解】（1）由图乙知道，电流表指针没有指在零刻度线上，所以在使用该电流表之前应对电流表进行机械调零，使指针指在零刻度线上；（2）由图甲知道，电路图中只有滑动变阻器没有接入电路，由于要求滑动变阻器滑片P向右滑动时灯泡变亮，即此过程连入电路的电阻变小，电路的电流变大，所以，根据“一上一下”的原则，应将滑动变阻器的右下接线柱接入电路，如图：（3）根据题意知道，闭合开关，电压表与电流表都有示数，则说明电路不存在断路，灯泡也没有发生短路，灯泡不发光的缘故应是：闭合开关时，滑片置于阻值最大处，没有调节，使接入电路的阻值过大，电路电流过小，灯泡由于实际功率过小而不发光．（4）由图丙知道，电压表选用的是小量程0-3V，分度值是0.1V，所以示数是1.2V，因为灯在额定电压是2.5V，所以，应增大灯的电压，由分压原理知道，应通过减小变阻器连入电路中的电阻大小，使变阻器分得的电压减小，所以滑片向D移动，直到电压表示数为2.5V；灯泡正常发光时，若电流表的示数为0.30A，则由P=UI知道，小灯泡的额度功率是：P=UI=2.5V×0.3A=0.75W；（5）由题意和图丁知道，当电压为220V时，L2的额定电流是0.5A，由P=UI知道，L2的额定功率是：P=UI2 =220V×0.5A=110W；若两电阻串联时，则流过两电阻的电流相等，且总电压应为220V，由U-I图象知道，当I1=I2=0.3A时，L1的电压为140V，L2的电压为80V，符合串联电路的电压特点，所以串联后接在220V的电源上时，电流应是0.3A，此时L2的实际功率是：P=U2I2′=80V×0.3A=24W．【点睛】4．故小灯泡正常发光时电流为：4V0.8A5ΩUIR===，则小灯泡的额定功率为：5V40W.8AP U I==⨯=额额．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．（1）请用笔划线代替导线，将图甲中的实物图连接完整．（_______）（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．【答案】左短路0.7510【解析】【详解】第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：；第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：5．所以B选项正确．在测量标准电压为3.8V的小灯泡电阻的实验中，电源电压恒为6V。
【物理】电功率难题及答案(word)
【物理】电功率难题及答案（word）一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
故答案为：C。
【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
物理九年级下册 电功率(篇)(Word版 含解析)
物理九年级下册电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．则小灯泡额定功率：()121U U UPR-额＝。
在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．1234567/V 2.5 2.1 1.7 1.30.90.50.1/A0.260.240.210.190.160.05UI实验次数电压电流综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；②接着_______；③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）【答案】3 短路 0.3 左小保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变221UU R（U1﹣U2）【解析】【详解】（1）灯的额定电压为3V ，故为了测量更精确电压表应选择的量程是0﹣3V ．（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意； 若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V ，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，读数为0.3A ；（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动； 根据由欧姆定律的变形式U R I=，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小； （5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R 1的最大阻值为R 0，小灯泡的额定电压为U 额．请完成下列实验步骤：①闭合开关S ，S 1，调节R 1的滑片，使电压表的示数为U 额；②接着，保持变阻器R 1的滑片位置不动，再断开S 1闭合S 2，移动变阻器R 2使电压表示数不变；根据等效替代的原理知，此时R 2=R L ；③将R 1的滑片P 调至最左端，记下电压表的示数为U 1；再将R 1的滑片P 调至最右端，记下电压表的示数为U 2，在③中，将R 1的滑片P 调至最左端，R 1连入电路中的电阻为0，电压表的示数为U 1即为电源电压；再将R 1的滑片P 调至最右端，此时两变阻器串联，电压表的示数为U 2，即为R 2的电压，根据串联电路电流相等和欧姆定律可得：21220U U U R R -=， 解得： 22012U R R U U ； 根据2U P R=得小灯泡额定功率的表达式： ()222122220012==U U U P U U U R U R R U U =--额额额． 【点睛】2．重点是测量小灯泡电阻和电功率的实验，难点是最后一问缺少电流表时，结合滑动变阻器R 1的最大阻值，根据最后两次电压表的示数差可知滑动变阻器R 1的的电压，再结合欧姆定律把R 2表示出来，进而得出功率的表达式．体会实验中利用了等效法。
【物理】九年级物理电功率题20套(带答案)及解析精选全文
可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。
九年级电功率单元达标训练题(Word版 含答案)
九年级电功率单元达标训练题（Word版含答案）一、初三物理电功率易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I=UR可知，电路的电流变大，根据U=IR得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U-I图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I1=0.1A时，变阻器两端的电压U1=2V，当电流I2=0.2A时，变阻器两端的电压U2=1V，设电源电压为U，由串联电路电压的规律和欧姆定律可知，1212=U U U URI I--=，即2V1V=0.1A0.2AU U--，U=3V，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。
(1)要完成此实验应该选择滑动变阻器__________(填“A”或“B”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。
【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。
九年级下册电功率(篇)(Word版 含解析)
九年级下册电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示： （2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P 应该移至图中阻值最大处的B 端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x 断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A ，其示数为0.28A ；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V ，其示数为2.6V ；2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。
