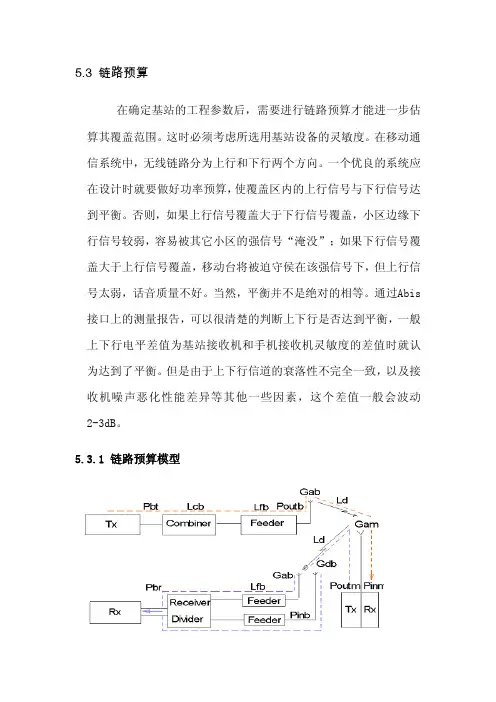

5.3 链路预算在确定基站的工程参数后,需要进行链路预算才能进一步估算其覆盖范围。

这时必须考虑所选用基站设备的灵敏度。

在移动通信系统中,无线链路分为上行和下行两个方向。

一个优良的系统应在设计时就要做好功率预算,使覆盖区内的上行信号与下行信号达到平衡。

否则,如果上行信号覆盖大于下行信号覆盖,小区边缘下行信号较弱,容易被其它小区的强信号“淹没”;如果下行信号覆盖大于上行信号覆盖,移动台将被迫守侯在该强信号下,但上行信号太弱,话音质量不好。

当然,平衡并不是绝对的相等。

通过Abis 接口上的测量报告,可以很清楚的判断上下行是否达到平衡,一般上下行电平差值为基站接收机和手机接收机灵敏度的差值时就认为达到了平衡。

但是由于上下行信道的衰落性不完全一致,以及接收机噪声恶化性能差异等其他一些因素,这个差值一般会波动2-3dB。

5.3.1 链路预算模型图5-5 链路估算模型计算上下行平衡,其中有一个很重要的器件需要考虑,由于基站接收系统的有源器件和射频导体中的电子热运动引起的热噪声,降低了系统接收的信噪比(S/N),从而限制了基站接收灵敏度的提高,降低了通话质量。

塔顶放大器的原理就是通过在基站接收系统的前端,即紧靠接收天线下增加一个低噪声放大器来实现对基站接收性能的改善。

塔放从技术原理上是降低基站接收系统噪声系数,从而提高服务区内的服务质量,这样它起到的作用是对基站接收性能的改善。

塔放对上行链路的贡献需根据塔放自身的低噪放大器性能来区分,而不能单看其增益的大小。

一般增加了塔放的上下行平衡要根据其实际灵敏度的测试方法进行修正计算。

1. 无塔放无塔放时以机柜顶双工器输入口为灵敏度参考点。

对下行信号链路,基站发射机输出功率为Poutb,合路器损耗为Lcb,馈线损耗为Lfb,基站天线增益为Gab,空间传输损耗为Ld,移动台天线增益为Gam,移动台接收电平为Pinm,衰落余量为Mf,移动台侧噪声恶化量为Pmn 。

则有:Pinm+Mf=Poutb-Lcb-Lfb+Gab-Ld+Gam-Pmn (1)对上行信号链路,移动台发射机输出功率Poutm,基站分集接收增益Gdb ,基站接收电平Pinb,基站侧噪声恶化量为Pbn。

第六章 链路预算

第六章 链路预算
第六章链路预算
主讲人:
6.1链路预算简介

链路预算
定义:是对一条通信链路中的各种损耗和增益进 行核算,计算在一个呼叫连接中,在保持一定 呼叫质量的情况下,链路所允许的最大传播损 耗,从而结合传播模型确定基站的覆盖范围, 进而得到满足网络需求的基站数等。 链路预算可以是正向的也可以是反向的。
6.1链路预算简介(续一)几个概念
621参数介绍3基站端接收机参数622is95cdma2000反向链路预算is95cdma20001x话音业务数据业务反向链路预算623wcdma反向链路预算4储备余量63前向链路预算前向链路预算目的631前向链路预算参数4干扰功率632is95cdma2000的前向链路预算633wcdma的前向链路预算64前反向链路的平衡641前反向干扰的差异2前向干扰642cdma系统前反向链路平衡




RF工程:RF,radio frequency,主要指发射的无线电波(又称射频) ,应用于 无线通信。RF有时称为高频,它是相对于低频而言。RF的用途,主要是迅速 而准确地传输信息,以克服距离上的障碍,是无线通信的关键技术,是传输信 息的载体。 增益:指在输入功率相等的条件下,实际天线与理想的辐射单元在空间同一 点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集 中辐射的程度。增益与天线方向图有密切的关系,方向图主瓣越窄,副瓣 越小,增益越高。 功分器:一分为二功率分配器是三端口网络结构,如图。信号输入端的功率 为P1,而其他两个输出端口的功率分别为P2和P3。由能量守恒定律可知P1=P2+ P3。当然,P2并不一定要等于P3,只是相等的情况在实际电路中最常用。因此, 功率分配器可分为等分型(P2=P3)和比例型(P2=kP3)两种类型。 合路器:是把多路输入信号合成一路输入。

移动通信课程设计

移动通信课程设计

移动通信课程设计引言作为移动通信的一门核心课程,本次课程设计将涵盖移动通信的基础知识、技术以及实践操作。

移动通信已经成为当代人们日常生活和工作中不可或缺的一部分,具有广泛应用前景和经济价值,因此对于大学生来说,熟练掌握移动通信技术以及实践操作,具有重要的现实意义和意义深远的学术意义。

通过本次课程设计的学习和实践操作,希望能够让同学们更好地了解移动通信技术,并掌握相关技能,为日后的学习和工作打下坚实的基础。

设计目标和要求本次课程设计的目标是让学生们全面了解移动通信的基础知识和技术,掌握不同种类的通信协议和通信技术,并能够通过实践操作来深入学习。

同时,还要求学生们熟练掌握通信网络的搭建,能够使用相关工具进行实验和调试,并能够在课程设计的框架下完成一项完整的通信系统方案设计。

设计内容第一章移动通信基础知识•移动通信概述•移动通信技术发展历程•移动通信系统组成及其基本结构•移动通信网络协议第二章无线传输技术•无线传输信道的特点和分类•传输技术常见的数字调制类型•无线信号传输中的多径效应及其解决方案第三章移动通信协议•移动通信协议的结构和种类•移动通信网络中的路由协议•移动通信协议的应用实例第四章移动通信系统设计•移动通信系统设计的基本要求•移动通信系统硬件设计•移动通信系统软件设计第五章移动通信实践操作•移动通信实践操作环境搭建•移动通信实验的常见操作•移动通信系统实际应用实例设计要求•学生们需要按照给定的文档步骤逐一完成课程设计。

•课程设计要求包含理论学习、实践操作和报告撰写三个环节。

•实践操作要求每位同学独立完成,在完成后进行实验报告撰写和评估。

•课程设计完成后,需要将实验报告进行整合,形成一份完整的课程设计报告,并进行课程总结和学习反思。

结语移动通信课程设计是一项比较复杂和综合性很强的课程,要求学生们具备一定的编程以及网络基础知识,因此需要学生们逐一完成各个环节,不断加强自身能力的提升和提高。

通过本次课程设计,相信同学们能够更好地理解移动通信技术,并掌握相关技能,为将来的学习和工作做出更大的贡献。

LTE链路预算分析

LTE链路预算分析

LTE链路预算-安徽L900深度覆盖
按 照 900MHz 频 率 Okumura-Hata 传 播 模 型 , 小 区 RS 功 率 配 置 43dBm , 室 外
RSRP覆盖目标为-113dBm时,预计链路损耗情况如下
场景 导频信号发射功率(dBm) 室外RSRP(dBm) 耦合损耗(dB) UE/eNodeB人体损耗(dB) UE/eNodeB天线增益(dBi) UE/eNodeB馈线损耗(dB) 慢衰落标准差(dB) 慢衰落余量(dB) 路径损耗(dB) UE/eNodeB天线高度(m) 频率(MHz) 传播模型 小区半径(km)
LTE链路预算-安徽L900广度覆盖
按 照 900MHz 频 率 Okumura-Hata 传 播 模 型 , 小 区 RS 功 率 配 置 43dBm , 室 外
RSRP覆盖目标为-113dBm时,预计链路损耗情况如下
场景 导频信号发射功率(dBm) 室外RSRP(dBm) 耦合损耗(dB) UE/eNodeB人体损耗(dB) UE/eNodeB天线增益(dBi) UE/eNodeB馈线损耗(dB) 慢衰落标准差(dB) 慢衰落余量(dB) 路径损耗(dB) UE/eNodeB天线高度(m) 频率(MHz) 传播模型 小区半径(km)
LTE链路预算-接收端参数
接收端相关参数主要用于计算最小接收电平,主要包括接收灵敏度、噪声系数、解 调门限、天线增益、线缆损耗、人体损耗等。
最小接收电平 = 接收灵敏度 – 总增益 + 总接收损耗
接收灵敏度:在输入端无外界噪声或干扰条件下,在所分配的资源带宽内, 满足业务质量要求的最小接收信号功率。
L900链路损耗估算
城区 43 -113.00 128.20 0.00 0.00 0.00 11.70 9.43 130.27 1.50 900 Okumura-Hata 0.98
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3链路预算模型概述 移动通信系统的性能主要受到无线信道特性的制约。

发射机与接收机之间的传播路径一般分布有复杂的地形地物,而电磁波在无线信道中传播受到反射、绕射、散射、多经传播等多种因素的影响,其信道往往是非固定的和不可预见的。

具有复杂时变的电波传播特性,因而造成了信道分析和传播预测的困难。

影响无线信道最主要的因素就是信号衰减。

在无线通信系统中,电波传播经常在不规则地区。

在估计预测路径损耗时,要考虑特定地区的地形地貌,同时还要考虑树木、建筑物和其他遮挡物等因素的影响。

在无线通信系统工程设计中,常采用电波传播损耗模型来计算无线链路的传播损耗,这些模型的目标是为了预测特定点的或特定区域的信号场强。

常用的电波传播模型损耗分为宏蜂窝模型和室内模型两大类。

其中宏蜂窝模型中使用最广泛的是Okumura 模型,还有建立在Okumura 模型基础上的其他模型,如Okumura-Hata 模型,COST-231-Hata 模型,COST-231 Wslfisch-Ikegami 模型等;室内模型有衰减因子模型,Motley 模型,对数距离路径损耗模型等。

下面就着重来讨论这些模型并对部分模型进行仿真分析。

宏蜂窝模型Okumura 模型(1)概述Okumura 模型为预测城区信号时使用最广泛的模型。

应用频率在150MHz 到1920MHz 之间(可扩展到300MHz ),收发距离为1km 到100km ,天线高度在30m 到1000m 之间。

Okumura 模型开发了一套在准平滑城区,基站有效天线高度h_b 为200m ,移动台天线高度h_m 为3m 的空间中值损耗(A mu )曲线。

基站和移动台均使用自由垂直全方向天线,从测量结果得到这些曲线,并画成频率从100MHz 到1920MHz 的曲线和距离从1km 到100km 的曲线。

使用Okumura 模型确定路径损耗,首先确定自由空间路径损耗,然后从曲线中读出A mu (f,d)值,并加入代表地物类型的修正因子。

模型可表示为:AREA m b mu F G h G h G d f A L dB L ---+=)()(),()(50 ()Okumura 发现,其中,L 50(dB)为传播路径损耗值的50%(即中值),L F 为自由空间传播损耗,A mu 为自由空间中值损耗,G(h b )为基站天线高度增益因子,G(h m )为移动天线高度增益因子,G AREA 为环境类型的增益。

(注: 天线高度增益为严格的高度函数,与天线形式无关)。

Okumura 模型完全基于测试数据,不提供任何分析解释。

对许多情况,通过外推曲线来获得测试范围以外的值,但这中外推法的正确性依赖于环境和曲线的平滑性。

Okumura 模型为成熟的蜂窝和陆地移动无线系统路径预测提供最简单和最精确的解决方案。

但这种模型的主要缺点是对城区和郊区快速变化的反应较慢。

预测和测试的路径损耗偏差为10dB 到14dB 。

(2)中等起伏地上市区传播损耗的中值在计算各种地形。

地物上的传播损耗是时,均以中等起伏地上市区传播损耗的中值或场强中值作为基准,因而将其称作基准中值或基本中值。

如果A mu (f,d)曲线在基准天线高度下测的,即基站天线高度h b =200m ,移动台天线高度h m =3m 。

中等起伏地上市区实际传播损耗(L T )应为自由空间的传播损耗(L F )加上基本中值A mu (f,d)(可查得)。

即:),(__d f A F L T L mu += ()如果基站天线高度h_b 不是200m 则损耗中值的差异用基站天线高度增益因子G(h b )表示,当移动台高度不是3m 时,需用为移动天线高度增益因子G(h m )加以修正。

中等起伏地上市区实际传播损耗(L T )为:)()(),(m b F T h g h G d f Amu L L --+= ()(3)郊区和开阔地传播损耗的中值郊区的建筑物一般是分散的、低矮的,故电波传播条件优于市区。

郊区的传播损耗中值比市区传播损耗中值要小。

郊区场强中值与基准场强中值之差定义为郊区修正因子,记作K mr 。

开阔地的传播条件优于市区、郊区及准开阔地,相同条件下,开阔地上的场强中值比市区高近20dB 。

Q 0表示开阔地修正因子,Q r 表示准开阔地修正因子。

(4)不规则地形上传播损耗的中值实际的传播环境中,如下一些地形需要考虑,用来修正传播损耗预测模型,其分析方法与前面类似。

丘陵地的修正因子K h孤立山丘修正因子K js斜坡地形修正因子K sp水陆混合路径修正因子K s(5)任意地形地区的传播损耗的中值任意地形地区的传播损耗修正因子K T 一般可写成s sp js h r mr T K K K K Q Q K K ++++++=0 ()根据实际的地形地物情况,K T 修正因子可以为其中的某几项,其余为零。

任意地形地区的传播损耗的中值T T K L L -= ()式中, )()(),(m b mu F T h G h G d f A L L --+=Okumura-Hata 模型(1)概述Okumura-Hata 模型在900MHz GSM 中得到广泛应用,适用于宏蜂窝的路径损耗预测。

该模型的主要缺点是对城市和郊区快速变化的反应快慢。

预测和测试的路径损耗偏差为10到14dB 。

Okumura-Hata 模型是根据测试数据统计分析得出的经验公式,应用频率在150MHz 到1?500MHz 之间,并可扩展3000MHz;适用于小区半径大于1km 的宏蜂窝系统,作用距离从1km 到20km 经扩展可延伸至100km;基站有效天线高度在30m 到200m 之间,移动台有效天线高度在1m 到10m 之间。

Okumura-Hata 模型路径损耗计算的经验公式为:terrain cell te re te c p C C dh h h f dB L ++-+--+=lg )lg 55.69.44()(lg 82.13lg 16.2655.69)(α ()式中,f c (MHz )为工作频率; h te (m )为基站天线有效高度,定义为基站天线实际海拔高度与天线传播范围内的平均地面海拔高度之差;h re (m )为终端有效天线高度,定义为终端天线高出地表的高度; d (km ):基站天线和终端天线之间的水平距离;α(h re ) 为有效天线修正因子,是覆盖区大小的函数,其数字与所处的无线环境相关,参见以下公式。

22(1.1lg 0.7)(1.56lg 0.8)(), 8.29(lg1.54) 1.1(), 300MHz,3.2(lg1.75) 4.97(), 300MHz,m m m m f h f dB h h dB f h dB f α---⎧⎪-≤⎨⎪->⎩中、小城市()=大城市大城市() C cell :小区类型校正因子,即[]20, 2(lg /28) 5.4(dB), 4.78(lg )18.33lg 40.98(dB), cellC f f f ⎧⎪⎪=--⎨⎪---⎪⎩城市郊区乡村 ()C:地形校正因子,地形校正因子反映一些重要的地形环境因素对路径损耗的影terrain响,如水域、树木、建筑等。

合理的地形校正因子可以通过传播模型的测试和校正得到,也可以由用户指定。

(2)Okumura-Hata模型仿真Okumura-Hata模型是预测城市及周边地区路径损耗时使用最为广泛的模型。

它基于测试数据所作的图表, 不提供任何的分析解释。

工作频率在150MHz到1500MHz之间, 并可扩展3000MHz; 作用距离从1km 到20km 经扩展可延伸至100km; 基站天线高度在30m 到200m 之间, 经扩展可延伸至1000m;移动台天线高度从1m 到10m。

Hata模型则根据Okumura图表数据, 经曲线拟合得出一组经验公式。

它以市区路径传播损耗为基准, 在此基础上对其他地区进行修正。

实测中在基本确定了设备的功率、天线的高度后,可利用Okumura-Hata模型对信号覆盖范围做一个初步的测算。

损耗单位为dB。

以下就是仿真过程,仿真所用程序见附录,仿真得图形如图3-1和3-2所示:图3-1 Okumura-Hata模型(d=0:100km; f=450MHz; h_m=5m;c_t=0;)图3-2 Okumura-Hata模型(d=0:100km; f=900MHz; h_m=5m;c_t=0;)从仿真结果中可以看出,中小城市和大城市地形地物基本上差别不大,而移动台高度、频率、基站高度一定的情况下,损耗曲线基本上是重合的;从仿真结果得知,在0~10km范围中损耗急剧上升,10km之后信道的衰减虽然也是随着距离的增加也有增大的趋势但相比之下,衰减更为平缓,从图中不难看出,在相同的频率下中小城市和大城市的衰减最为严重,郊区次之,农村的衰减最少,这是因为在城市当中造成衰减的因素更多。

此外,在其他条件不变的情况下,频率越大,衰减也就越大。

Okumura-Hata模型适用于大区制移动系统,但是不适合覆盖距离不到1km的个人通信系统,Okumura-Hata模型基站天线高度高于其周围屋顶的宏蜂窝系统,因为在宏蜂窝中,基站天线都安装在高于屋顶的位置,传播路径损耗主要由移动台附近的屋顶绕射和散射决定。

Okumura-Hata模型的建模不仅为蜂窝移动和陆地无线信道传播损耗的预测提供了方便实用的可视化解决方案, 而且解决了在无线信道建模中存在的人机交互性差, 对模型进行参数分析、综合计算及全过程演示困难的问题。

COST-231 Walfisch-Ikegami模型(1) COST-231 Walfisch-Ikegami模型的基本原理COST-231 Walfisch-Ikegami模型广泛地用于建筑物高度近似一致的郊区和城区环境,它可用于宏蜂窝及微蜂窝作传播路径损耗预测,经常在移动通信的系统(GSM/PCS/DECT/DCS )的设计中使用。

COST-231 Walfisch-Ikegami 模型是基于Walfisch 模型和Ikegami 模型得到的,该模型也考虑了自由空间的路径损耗、散射损耗以及由建筑物边缘引起的附加损耗,其使用范围为频率f 在800—2000MHz 之间,基站天线高度h 为4—50米,移动台天线高度h m 为1—3米,距离d 为—5km 。

图3-3为COST-231 Walfisch-Ikegami 模型的示意图。

图3-3 COST-231 Walfisch-Ikegami 模型的示意图COST-231 Walfisch-Ikegami 模型分视距传播(LOS )和非视距传播(NLOS )两种情况计算路径损耗。
