二氧化碳气体保护焊引言二氧化碳(CO2)气体保护焊是一种常用的焊接过程,用于保护焊接区域免受空气中的氧气、水蒸气和其他杂质的污染,以获得高质量的焊接接头。

本文将介绍二氧化碳气体保护焊的原理、设备和应用。

原理二氧化碳气体保护焊的原理是利用CO2气体对焊接区域形成的保护气氛。

当焊接电弧稳定燃烧时,CO2气体被分解成CO和O2,其中CO起到稳定电弧的作用,而O2与金属熔池中的氧化物反应产生热量和熔剂。

设备二氧化碳气体保护焊所需的主要设备包括焊接电源、焊枪、电缆和气体供应系统。

1.焊接电源:提供适当的电流和电压以维持焊接电弧。

2.焊枪:焊工通过焊枪控制焊接电弧和传递焊丝。

3.电缆:将电流从焊接电源传输到焊枪。

4.气体供应系统:提供二氧化碳气体,并通过软管将其传输到焊枪。

应用二氧化碳气体保护焊广泛应用于各种金属焊接过程中,尤其是在钢结构焊接中。

它具有以下优点:•高焊接速度:CO2气体的热导率高,从而加快了焊接速度。

•良好的焊缝外观:CO2气体保护下,焊缝表面光洁,氧化物和其他污染物得到最小化。

•广泛适用性:适用于各种厚度和类型的金属材料,包括碳钢、不锈钢、铝合金等。

然而,二氧化碳气体保护焊也存在一些限制:•氧化物产生:CO2气体在焊接过程中会产生氧化物,可能导致焊接接头的脆化和气孔。

•通风要求:由于CO2气体是一种有毒气体,使用CO2气体保护焊需要提供适当的通风系统以确保焊工的安全。

•成本:CO2气体相对其他气体来说相对便宜,但仍然需要定期购买和更换。

结论二氧化碳气体保护焊是一种常用的焊接过程,广泛应用于各种金属焊接中。

它通过形成保护气氛,保护焊接区域免受污染,从而产生高质量的焊接接头。

虽然它具有一些局限性,但在适当的条件下,二氧化碳气体保护焊是一种可靠且经济的焊接方法。

CO2气保焊

CO2气保焊

一、 CO2气体保护焊原理
1、定义:
电弧在一个熔化的电极和工件之间燃烧,这个熔化的 电极同时又作为填充金属,保护气体是惰性的或活性 的。(按ISO4063标准代号135)
二氧化碳气体保护电弧焊,简称CO2焊, CO2亦具有氧化性,本质上也属于MAG焊。 使用的保护气体: CO2、CO2+O2 优点: CO2气体来源容易、易于制取、价格 低廉。 范围:广泛用于黑色金属材料的焊接 • 另外,由于CO2的物理特性和化学特性,须 要在焊接过程中从设备、工艺、以及焊丝等 方面采取措施。
• 惯性力、母材蒸发反作用力是收缩力是促进熔 滴的过渡; • 表面张力和粘性则起到影响熔滴在焊丝端部保 持多长时间的作用。
熔化极气体保护焊中作用在熔滴上的力
收缩效应的作用原理
• 对于熔化极脉冲惰性气体保护焊来讲,收缩力最为重 要,它是一种电磁力,它将对熔滴的过渡有重大的影 响,电流流过的任何导体将产生一磁场,并形成指向 中心的径向作用力,
压缩力的作用结果是:
1)使焊丝液态端收缩。 2)提高了收缩位置的电流密度。 3)增强了收缩力
收缩效应是以电流强度平方的形式增大。因此, 对于熔化极脉冲惰性气体保护焊,较低的基础电 流是不会使熔滴过渡的。仅当脉冲电流强度提高 时才会过渡。这样就实现了脉冲控制的熔滴过渡, 即收缩效应才会增大,熔滴通过每一个脉冲来促 使一个熔滴过渡。这种方式只有在收缩效应足够 大的时候,如在用惰性气体保护焊接时,才能实 现。如使用二氧化碳或其它氧化性混合气体时, 由于这些气体改变了电弧的形态,熔滴的表面张 力加大,收缩效应对熔滴过渡的影响很小。因些, 这样用脉冲电流就没有什么意义,甚至带来缺点, 如飞溅大等。
MAG焊保护气体的选择 -通常:CO2 -Ar为主的气体优点:高熔化效率时飞溅减少.

CO2(二氧化碳)气体保护焊的原理、特点及应用

CO2(二氧化碳)气体保护焊的原理、特点及应用

CO2(二氧化碳)气体保护焊的原理、特点及应用CO2气体保护焊是一种以CO2作为保护气体的熔化极电弧焊,简称CO2焊。

CO2气体密度较大,巨受电弧加热后体积膨胀较大,所以隔离空气、保护熔池的效果较好,但CO2是一种氧化性较强的气体,在焊接过程中会使合金元素烧损,产生气孔和金属飞溅,故需用脱氧能力较强的焊丝或添加焊剂来保证焊接接头的冶金质量。

CO2焊按焊丝可分为细丝(直径小于1.6mm)、粗丝(直径大于1.6mm)和药芯焊丝CO2焊三种。

按操作方法可分为半机械化和机械化CO2焊两种。

1、CO2焊的原理CO2气体保护焊是采用CO2作为保护气体,使焊接区和金属熔池不受外界空气的侵入,依靠焊丝和工件间产生的电弧热来熔化金属的一种熔化极气体保护焊,焊丝由送丝机构通过软管经导电嘴送出,而CO2气体从喷嘴内以一定的流量喷出,这样当焊丝与焊件接触引燃电弧后,连续送给的焊丝末端和熔池被CO2气流所保护,防止了空气对熔化金属的危害作用,从而保证获得高质量的焊缝。

CO2气体保护焊焊接原理如下图所示。

▲CO2气体保护焊焊接原理1—焊丝2—喷嘴3—电弧4—CO2气流5—熔池6—焊缝7—焊件2、CO2焊的特点(1)CO2焊的优点与其他电弧焊比较,CO2焊的优点如下:①焊接熔池与大气隔绝,对油、锈敏感性较低,可以减少焊件及焊丝的清理工作。

电弧可见性良好,便于对中,操作方便,易于掌握熔池熔化和焊缝成形。

①电弧在气流的压缩下使热量集中,工件受热面积小,热影响区窄,加上CO2气体的冷却作用,因而焊件变形和残余应力较小,特别适用于薄板的焊接。

①电弧的穿透能力强,熔深较大,对接焊件可减少焊接层数。

对厚10mm左右的钢板可以开①形坡口一次焊透,角焊缝的焊脚尺寸也可以相应地减小。

①焊后无焊接熔渣,所以在多层焊时就无需中间清渣。

焊丝自动送进,容易实现机械化操作,短路过渡技术可用于全位置及其他空间焊缝的焊接,生产率高。

①抗锈能力强,抗裂性能好,焊缝中不易产生气孔,所以焊接接头的力学性能好,焊接质量高。

二氧化碳气体保护焊的知识

二氧化碳气体保护焊的知识

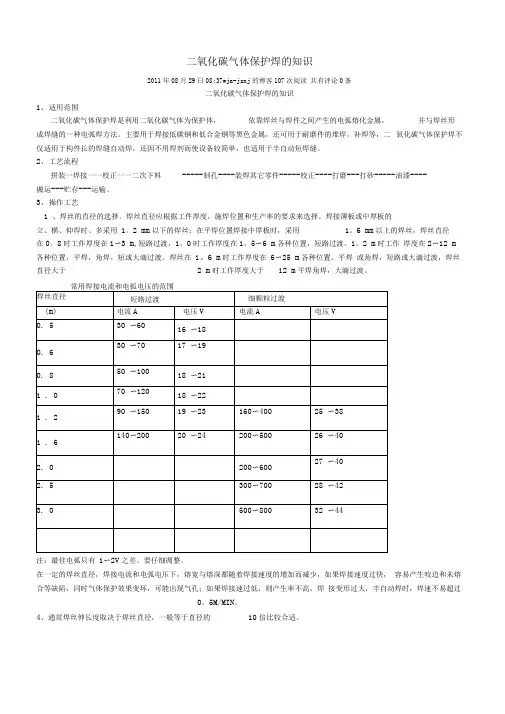

二氧化碳气体保护焊的知识2011年08月29日08:37wja-jsnj的博客107次阅读共有评论0条二氧化碳气体保护焊的知识1、适用范围二氧化碳气体保护焊是利用二氧化碳气体为保护体,依靠焊丝与焊件之间产生的电弧熔化金属,并与焊丝形成焊缝的一种电弧焊方法。

主要用于焊接低碳钢和低合金钢等黑色金属,还可用于耐磨件的堆焊,补焊等,二氧化碳气体保护焊不仅适用于构件长的焊缝自动焊,还因不用焊剂而使设备较简单,也适用于半自动短焊缝。

2、工艺流程拼装一焊接一一校正一一二次下料-----制孔----装焊其它零件-----校正----打磨---打砂-----油漆----搬运---贮存---运输。

3、操作工艺1 、焊丝的直径的选择。

焊丝直径应根据工件厚度,施焊位置和生产率的要求来选择。

焊接薄板或中厚板的立、横、仰焊时、多采用1。

2 mm以下的焊丝:在平焊位置焊接中厚板时,采用1。

6 mm以上的焊丝,焊丝直径在0。

8时工作厚度在1〜3 m,短路过渡,1。

0时工作厚度在1。

5〜6 m各种位置,短路过渡。

1。

2 m时工作厚度在2〜12 m 各种位置,平焊,角焊,短或大滴过渡。

焊丝在1。

6 m时工作厚度在6〜25 m各种位置、平焊或角焊,短路或大滴过渡,焊丝直径大于 2 m时工作厚度大于12 m平焊角焊,大滴过渡。

注:最佳电弧只有1〜2V之差。

要仔细凋整。

在一定的焊丝直径,焊接电流和电弧电压下,熔宽与熔深都随着焊接速度的增加而减少,如果焊接速度过快,容易产生咬边和未熔合等缺陷,同时气体保护效果变坏,可能出现气孔;如果焊接速过低,则产生率不高,焊接变形过大,半自动焊时,焊速不易超过0。

5M/MIN。

4、通常焊丝伸长度取决于焊丝直径,一般等于直径的10倍比较合适。

5、二氧化碳气体流量应根据焊接电流、焊接速度和焊丝伸长度和喷嘴的直径等,般在短路过度时,气体的流量约为8〜15L/MIN,大滴过渡时约为15〜25L/MIN。

6、二氧化碳气体保护必须采用直流反接,但是在堆焊和补焊时。

二氧化碳气体保护焊

二氧化碳气体保护焊
——气渣联合保护
• 药芯焊丝电弧焊优点
• 药芯焊丝电弧焊综合了手工电弧焊和 普通熔化极气体保护焊的优点。其主要优 点是:
• (1)采用气渣联合保护,焊缝成形美观 ,电弧稳定性好,飞溅少且颗粒细小。

• C2>焊丝熔敷速度快,熔敷效率(大约为 85%^-90%)和生产率都较高(生产率比 手工焊高3^}5倍)。
2) 在短路过渡焊接时,合理选择焊接电源特性,并匹配 合适的可调电感,以便当采用不同直径的焊丝时,能调 得合适的短路电流增长速度。
3) 采用直流反接进行焊接。
4) 当采用不同熔滴过渡形式焊接时,要合理选择焊接工 艺参数,以获得最小的飞溅。
二、CO2焊用的气体和焊丝
(一)保护气体(CO2) CO2气钢瓶外表涂铝白
极材料。
• (2)常用钨极材料的特点 钨极氩弧焊用的 非熔化极材料有纯钨极、钍钨极、铈钨极、 镧钨极、锆钨极、钇钨极等。其中前三种是 最常见的。
• ①纯钨极 是使用历史最长的一种非熔 化电极。但其有一些缺点:一是电子发射能 力较差,要求电源有较高的空载电压;二是 抗烧损性差,使用寿命较短,需要经常更换 重磨钨极端头。目前主要用于交流电焊接铝 、镁及其合金时,利用其破碎氧化膜的作用 好的特点。
三、药芯焊丝CO2气体保护焊
药芯焊丝CO2气体保护电弧焊的基本原理与普通 CO2焊一样,是以可熔化的药芯焊丝作为电极(通常接正 极),焊件作为另一极。
采用CO2或CO2+Ar混合气体作为保护气体。 与普通熔化极气体保护焊的主要区别,在与焊丝内 部装有焊剂混合物。焊接时,在电弧热的作用下,熔化状 态的焊剂材料、焊丝金属、焊件金属和保护气体相互之间 发生冶金反应,同时形成一层薄的液态熔渣包覆熔滴并覆 盖熔池,对熔化金属又形成了一层保护。

CO2气体保护焊接基础知识

CO2气体保护焊接基础知识
(2)送丝机构:送丝机构的作用是将焊丝按要 求的得速度送至焊接电弧区,以保证焊接的正 常进行。
二、MIG/MAG设备及参数
常用的设备接线形式
电二压、、气焊M体接IG保电/护M流焊A、的G气规设体范流备参量及数、包参焊括数接电速源度极、性焊、丝电伸弧出
长度、直流回路电感等。
(1)电源极性
通常MIG焊应采用直流电源。因为交流电源将 破坏电弧稳定性,在电流过零时,电弧难以再引燃 。
使其不断被熔化而形成熔滴,离开焊丝末端而进入熔池,这个过程称为熔滴过渡,整个焊 接过程就是由无数个熔滴过渡所组成。
根据焊接参数的不同,出现有三种熔滴过渡: 他们是短路过渡、射滴过渡、射流过渡 。短路过渡是在低电压和小电流时用于焊接薄件和全位置焊缝,主要用于碳钢。射滴过渡 是最好的熔滴过渡形式。射流过渡常常是用在较大电流时,焊接过程稳定,焊缝成形良好 ,但是由于指状熔深而影响其运用。
一、气保焊工作原理
按照采用保护气体的性质,熔化极气体保护 电弧焊主要分为以下二类: 惰性气体保护电弧焊(简称MIG焊)
---保护气体Ar Ar+He He
活性气体保护电弧焊(简称MAG焊-Metal Active Gas Welding )
---保护气体: Ar+O Ar + CO2 + O2 Ar+CO2 (CFMA使用该种焊接,保护气体为20%Ar,
熔化极保护焊(CO2焊接)
非熔化极保护焊(TIG)
电一常粒、态子下。气的要保气使焊体气由工体中导作性电原分,理子首或先原要子有组一成个,使不其含产带生
带电粒子的过程。产生中一般采用接触引弧。先 将电极(钨棒或焊条)和焊件接触形成短路(图 4.2.3(a)),此时在某些接触点上产生很大的 短路电流,温度迅速升高,为电子的逸出和气体 电离提供能量条件,而后将电极提起一定距离( <5mm图4.2.3(b))。在电场力的作用下,被 加热的阴极有电子高速逸出,撞击空气中的中性 分子和原子,使空气电离成阳离子、阴离子和自 由电子。这些带电粒子在外电场作用下定向运动 ,阳离子奔向阴极,阴离子和自由电子奔向阳极 。在它们的运动过程中,不断碰撞和复合,产生

二保焊的基本知识

二保焊的基本知识

二氧焊,即二氧化碳气体保护焊的简称。

一、基本原理CO2气体保护焊是二氧化碳焊机以可熔化的金属焊丝作电极,并有CO2气体作保护的电弧焊。

是焊接黑色金属的重要焊接方法之一。

二、二氧化碳焊机工艺特点1. CO2焊穿透能力强,焊接电流密度大(100-300A/m2 ),变形小,生产效率比焊条电弧焊高1-3倍2. CO2气体便宜,焊前对工件的清理可以从简,其焊接成本只有焊条电弧焊的40%-50%3. 焊缝抗锈能力强,含氢量低,冷裂纹倾向小。

4. 焊接过程中金属飞溅较多,特别是当工艺参数调节不匹配时,尤为严重。

5. 不能焊接易氧化的金属材料,抗风能力差,野外作业时或漏天作业时,需要有防风措施。

6. 焊接弧光强,注意弧光辐射。

三、二氧化碳焊机冶金特点CO2焊焊接过程在冶金方面主要表现在:1. CO2气体是一种氧化性气体,在高温下分解,具有强烈的氧化作用,把合金元素烧损或造成气孔和飞溅等。

解决CO2氧化性的措施是脱氧,具体做法是在焊丝中加入一定量脱氧剂。

实践表明采用Si-Mn脱氧效果最好,所以目前广泛采用H08Mn2SiA/H10Mn2Si等焊丝。

四、焊接材料1. 保护气体CO2用于焊接的CO2气体,其纯度要求≥99.5%,通常CO2是以液态装入钢瓶中,容量为40L 的标准钢瓶可灌入25Kg的液态CO2,25Kg的液态CO2约占钢瓶容积的80%,其余20%左右的空间充满气化的CO2。

气瓶压力表上所指的压力就是这部分饱和压力。

该压力大小与环境温度有关,所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。

(备注:1Kg 的液态CO2可汽化509LCO2气体)CO2气瓶外表漆黑色并写有黄色字样市售CO2气体含水量较高,焊接时候容易产生气孔等缺陷,在现场减少水分的措施为:?1) 将气瓶倒立静置1-2小时,然后开启阀门,把沉积在瓶口部的水排出,可放2-3次,每次间隔30分钟,放后将气瓶放正。

2) 倒置放水后的气瓶,使用前先打开阀门放掉瓶上面纯度较低的气体,然后在套上输气管。

CO2气体保护焊培训资料37796

CO2气体保护焊培训资料37796
焊接电压的设定
第14页/共89页
焊接电压和焊接电流
焊接电压:提供焊丝熔化能量.电压越高焊丝熔化速度越快.焊接电流:实际上是调送丝速度与熔化速度的平衡结果.
第15页/共89页
电压偏高时:弧长变长,飞溅颗粒变大, 易产生气孔. 焊道变宽,熔深和余高变小.电压偏低时:焊丝插向母材,飞溅增加,焊道变窄,熔深和余高大.
CO2焊接技能培训内容
2. CO焊主要规范参数
1. 焊接基本知识
3. CO焊机的特长与功能
4. 焊机的正确使用与维护保养
6. 常见故障与焊接缺陷
5. 焊接操作基础
第1页/共89页
1.1 焊接方法分类 1.2 熔化焊接的主要特征 1.3 气体保护电弧焊 1.4 C02气体保护电弧焊的工作原理 1.5 C02气体保护焊的特点
2.3 焊接速度
第18页/共89页
小于300A时: L= (10--15)倍焊丝直径.大于300A时: L= (10--15)倍焊丝直径 + 5mm
2.4 干伸长度
定义:焊丝从导电咀到工件的距离.
举例:直径1.2mm焊丝可用电流120-350A,电流小时乘10倍的焊丝直径,电流大时乘15倍的焊丝直径 。
第26页/共89页
(收弧电流 = (0.6--0.7)焊接电流)
A
t
焊接电流
按TS
再松TS
松TS
收弧电流
再按TS
收弧“有”
送丝电机 电源
V
A
异常 电源
焊丝直径
收弧电流 = (0.6--0.7)焊接电流
第28页/共89页
收弧“无”
按开关焊接电流
按开关焊接电流
松开关焊接电流
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二氧化碳气体保护焊的知识2011年08月29日08:37wja-jsnj的博客107次阅读共有评论0条二氧化碳气体保护焊的知识1、适用范围二氧化碳气体保护焊是利用二氧化碳气体为保护体,依靠焊丝与焊件之间产生的电弧熔化金属,并与焊丝形成焊缝的一种电弧焊方法。

主要用于焊接低碳钢和低合金钢等黑色金属,还可用于耐磨件的堆焊,补焊等,二氧化碳气体保护焊不仅适用于构件长的焊缝自动焊,还因不用焊剂而使设备较简单,也适用于半自动短焊缝。

2、工艺流程拼装—焊接——校正——二次下料-----制孔----装焊其它零件-----校正----打磨---打砂-----油漆----搬运---贮存---运输。

3、操作工艺1、焊丝的直径的选择。

焊丝直径应根据工件厚度,施焊位置和生产率的要求来选择。

焊接薄板或中厚板的立、横、仰焊时、多采用1。

2㎜以下的焊丝:在平焊位置焊接中厚板时,采用1。

6㎜以上的焊丝,焊丝直径在0。

8时工作厚度在1~3㎜,短路过渡,1。

0时工作厚度在1。

5~6㎜各种位置,短路过渡。

1。

2㎜时工作厚度在2~12㎜各种位置,平焊,角焊,短或大滴过渡。

焊丝在1。

6㎜时工作厚度在6~25㎜各种位置、平焊或角焊,短路或大滴过渡,焊丝直径大于2㎜时工作厚度大于12㎜平焊角焊,大滴过渡。

注:最佳电弧只有1~2V之差。

要仔细凋整。

在一定的焊丝直径,焊接电流和电弧电压下,熔宽与熔深都随着焊接速度的增加而减少,如果焊接速度过快,容易产生咬边和未熔合等缺陷,同时气体保护效果变坏,可能出现气孔;如果焊接速过低,则产生率不高,焊接变形过大,半自动焊时,焊速不易超过0。

5M/MIN。

4、通常焊丝伸长度取决于焊丝直径,一般等于直径的10倍比较合适。

5、二氧化碳气体流量应根据焊接电流、焊接速度和焊丝伸长度和喷嘴的直径等,一般在短路过度时,气体的流量约为8~15L/MIN,大滴过渡时约为15~25L/MIN。

6、二氧化碳气体保护必须采用直流反接,但是在堆焊和补焊时。

为了提高熔敷率和降低工件的受热,多采用直流正接7、打底焊层高度不超过4㎜填充焊时焊枪横摆动,使焊道表面下凹,且高度低于母材表面1。

5㎜~2㎜;盖面焊时焊接熔池应超过坡口棱边0。

5㎜~1。

5~防止咬边。

8 、二氧化碳气体保护半自动焊操作技术(1)引弧和熄弧。

在半自动焊中,引弧和息弧较频繁,操作不当时容易产生焊接缺陷。

由于二氧化碳焊机空载电压较低,引弧比较困难,往往成焊丝成段爆断,所以引弧前要把焊丝伸出长度调好。

如果焊丝端部有球形头,应当剪掉,引弧时要选好适当的位置,采用短路引弧,起弧后,工掌握好焊接速度,避免焊缝出现始出现熔化不良和焊肉过高。

为了引弧时二氧化碳气体能很好的保护熔池,可以采用提出前送气和滞后停气的措施,熄弧后。

熔池没有完全凝固前,不要将焊立即抬起,(2)、二氧化碳气体保护焊自动焊可采用左向焊法和右向焊法两种操作方法。

1)左向焊法喷嘴不会挡住视线,能清楚的看到熔池,便于控制焊缝的成形,熔灺受电弧的冲击作用较少,能得到较大的熔池宽,焊缝成型比较美观,所以,左向焊法应用比较普遍。

大截面吊车梁的制作(1/3)2011年07月25日15:38恒达钢构165次阅读共有评论1条一、材料要求:吊车梁规格为:H5600×1200×40×60 、H5500×1200×40×60、H5500×900×25×50,材质为Q345C,钢材应有良好的可焊性和合格的冲击韧性,钢材的强屈比不应小于1.2,应有明显的屈服台阶,钢材的伸长率应大于20%。

钢材的化学成分应符合GB/T1591-94中相应钢材质量等级的规定,其中主要化学成分必须保证符合要求。

所用埋弧焊的焊丝牌号为H08MnA,焊丝直径为φ4.0和φ5.0;焊剂牌号为SJ101,并且应在250℃温度下烘干2小时。

气体保护焊采用的是80%为氩气20%为二氧化碳的富氩保护气体;药芯焊丝牌号为YJ-5 07,焊丝直径为φ1.2。

手工电弧焊的焊条采用E5015,焊条直径为φ3.2和φ4.0,并且应在350℃温度下烘干1. 5小时。

二、对接要求:钢板对接焊缝采用X形对称坡口(见下图),先在一侧用气保焊打底,再反面清根用气保焊打底后,用埋弧自动焊填充及盖面,再翻身用埋弧自动焊填充、盖面,气保焊打底主要是控制变形,如果埋弧自动焊有把握则可以用埋弧自动焊以提高功效。

埋弧自动焊打底电流控制为450A,填充电流750~800A,以保证有较大的熔深。

采用分段退焊或跳焊法焊接,长度控制在1.5~2m。

焊前预热120℃~150℃,焊接层间温度控制在15 0℃~200℃,后热温度控制在250℃,后热时间为2小时。

整个焊接过程应连续,一条焊缝间隔时间不超过2小时。

否则重新预热。

三、焊接制作总体要求:吊车梁上下翼缘及腹板对接时要控制在吊车梁跨中1/3以外受力较小的部位,吊车梁上下翼板和腹板采用对接正焊缝拼接,拼接采用加引弧板施焊,引弧板其厚度和坡口与主材相同,焊缝等级二级,三者的对接焊缝不应设置在同一截面上,应相互错开200以上,与加劲肋宜错开200以上,所有吊车梁中间加劲肋与上翼缘连接处刨平顶紧后焊接。

吊车梁上翼缘与腹板的T形焊缝采用全熔透二级焊缝,吊车梁下翼缘与腹板的T形焊缝在两端距支座L/8(且不小于1m)的范围内采用全熔透二级焊缝,严禁在下翼缘上打火及焊接施工夹具,平板支座端加劲肋的上端与翼缘采用坡口熔透二级焊缝,下端与翼缘应刨平,并与下翼缘顶紧焊接,梁下支座处的窄垫板应与下翼缘板夹紧后焊接;突缘支座端加劲肋的下端应刨平;横向加劲肋下端点的焊缝应采用连续回焊后再灭弧,回焊长度不小于3倍直角焊缝焊脚尺寸。

吊车梁上翼缘板对接焊缝的上表面、下翼缘板对接焊缝的上下表面及所有引弧板割去处,均应机械加工,一般可用砂轮修磨使这与主体金属平整,吊车梁的下翼缘板边缘,当用手工气割或用剪切机切割时,应沿全长刨边,当用自动或半自动气割时不平整处应修理平整。

吊车梁的焊接需注意,焊接时必需采用翻身焊接,一根吊车梁打底焊时必须有两个焊工从中间向两边对称焊,先焊坡口深的一侧,再焊坡口浅的一侧,最后盖面坡口深的一侧,以适当的电流控制焊接变形和控制减少焊接内应力。

吊车梁按折线起拱,截面高度5600mm和5500mm按L/3000起拱。

吊车梁制孔:1、由于吊车梁断面相当大,焊接成型后再制吊车梁上翼缘与制动桁架的高强螺栓连接孔不容易,在没有经验的情况下,可以采用制作首件,计算四条纵长焊缝的纵向收缩变形量,在翼缘板上的每组孔距中考虑焊接收缩余量,以保证高强度螺栓的穿孔率,先对翼缘板制孔再组焊成H型钢。

长度方向的收缩值(供参考):板厚25mm,长度收缩值1.7mm、板厚40mm,长度收缩值2.2mm、板厚50mm,长度收缩值2.4mm、板厚6 0mm,长度收缩值2.9mm。

2、钳工钻孔时必须以中心线为基准。

螺栓孔必须要在数控钻床上加工,以保证孔位置、尺寸的精度。

考虑到构件的制作难度吊车梁制动螺栓孔可比相应螺栓大4mm,以利于安装。

3、孔的允许偏差超过设计或规范规定时,不得采用钢块填塞,应采用与母材材质相匹配的焊条补焊后重新制孔。

4、高强螺栓孔孔距的允许偏差应符合下表的规定(普通螺栓孔可放大一倍):四、现场组装要求:现场吊车梁翼板与腹板T形对接与角接组合采用卧式组立、焊接,腹板采用不对称坡口,只需翻身两次就能完成H型钢焊接。

组立、焊接胎架如下图,1、首先对现场的场地进行平整,然后搭设组装平台,平台间距3m 左右,立柱及横梁均用H400×400×1 3×21的热轧H型钢,如下图:2、画好基准线,将已经拼接好的吊车梁腹板平放在胎架上,两侧放吊车梁翼板,进行卧式组立、焊接。

如下图:3、吊车梁组焊好后,进行吊车梁加筋的组对,如下图:4、吊车梁分三段各自组拼完成后,最后采用立式总拼装,总拼时马凳高度300~500mm,吊车梁两侧采用型钢支撑对称加固,间距5~6m。

腹板采用立焊,方向由中间向两端,打底及背面清根打底后,采用两名焊工同时对称分段焊接。

最后焊接翼缘板。

……接下篇……大截面吊车梁的制作(2/3)2011年02月23日15:33恒达钢构105次阅读共有评论0条……续上篇……五、H型钢制作要求:组装的要求1、组装的零件、部件应经检查合格,连接面和沿焊缝边缘约50mm范围内的铁锈、毛刺、污垢和冰雪等应清除干净。

2、组立前由放样人员划出中心线、定位线,待检验合格后才能上组立平台进行点焊固定。

要以中心线为基准进行组立。

3、组立H型钢采用卧式组立装配。

对组立装配的间隙、错位、垂直度、中心对称度、平行度均要严格控制。

H型钢组立的基本要求如下表:由于吊车梁断面相当大,H型钢的组立采用卧式放置,但是大坡口朝上;在翼缘板和腹板加设角向支撑,以控制焊接变形;组立完毕后,先焊下翼缘的T型缝,再焊上翼缘的全熔透焊缝,下翼缘不要求熔透的部分,采用K形坡口的双面角焊缝,要求全熔透的上、下翼缘采用K形坡口,1/3坡口侧角度60o,2/3坡口侧角度4 5o,打底焊缝控制为6mm,先焊坡口为板厚2/3的一侧,再翻面打磨清根后焊坡口为1/3的一侧,保证全熔透,焊缝等级二级。

腹板与翼缘板连接的T型对接与角接组合焊缝采用气保焊和埋弧自动焊相结合的焊接(见下图),焊前预热120℃~150℃,焊接层间温度控制在150℃~200℃,后热温度控制在250℃,后热时间为2小时。

翼缘板加热采用电加热或履带式加热器加热,腹板加热采用火焰加热。

说明:图中为横角焊,先用气保焊打底焊三层,再翻身清根后用气保焊打底焊一层,再用埋弧焊填充盖面,然后再翻身用埋弧焊填充盖面。

采用埋弧焊横角焊时焊脚比较小,当焊脚大于8mm时,必须采用多道焊或多层多道焊;焊缝的成形与焊丝和焊件的相对位置关系很大,当焊丝位置不当时,易产生咬边、焊偏和未熔合现象,因此焊丝的位置要严加控制,焊丝与水平板的夹角为60o,并选择与竖直面适当的距离;电弧电压不宜过高,这样可使焊剂的熔化量减少,防止熔渣流溢。

使用细焊丝能保持电弧稳定,并可以减小熔池的体积,以防止熔池金属流溢。

小车埋弧焊焊接工艺参数(供参考):焊脚6mm时,焊丝直径Φ4.0,电流480~500A,电压28~30V,焊接速度96~100cm/min。

H型组立时采用点固焊前预热处理、加长加厚点固焊缝、点固焊前加设支撑等措施来保证点固焊不被拉裂,考虑到吊车梁截面大不利于翻转及相应的焊接顺序,点固焊设在大坡口侧,所以点固焊缝作为正式焊缝的最基层,质量必须保证,裂纹必须彻底打磨干净,点固焊缝长度100mm左右,保证点固焊牢固和减少点固焊起弧落弧的数量。

焊接过程中要求焊工尽可能连续焊接,减少起弧落弧的次数,减少产生缺陷的几率。
