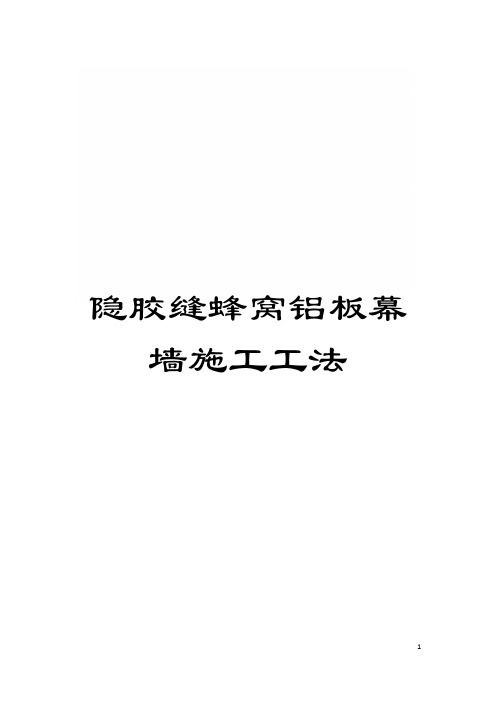

隐胶缝蜂窝铝板幕墙施工工法
铝基蜂窝板的加工工艺流程
铝基蜂窝板的加工工艺流程
铝基蜂窝板的加工工艺流程：
①原材料准备：选取优质的铝板和蜂窝芯材，确保材料符合质量要求。
②铝板预处理：对铝板进行清洁、去油、去氧化层等处理。
③蜂窝芯材制作：通过特定工艺制造出符合规格的蜂窝芯材。
④涂胶：在铝板和蜂窝芯材的接触面均匀涂上胶粘剂。
⑤复合：将涂胶后的铝板和蜂窝芯材进行贴合，施加一定压力。
⑥热压固化：放入热压机中，在一定温度和压力下使胶粘剂固化，实现牢固结合。
⑦冷却：从热压机中取出，自然冷却至室温。
⑧修边：去除板材边缘多余部分，使尺寸规整。
⑨表面处理：根据需求进行喷漆、氧化等表面处理，增强美观和耐腐蚀性。
⑩质量检测：检查板材的平整度、结合强度、尺寸精度等指标。
⑪标识与包装：对合格产品进行标识，并进行包装保护。
⑫入库存储：将包装好的铝基蜂窝板存入仓库，以待销售或使用。
”。
蜂窝铝板施工工艺
蜂窝铝板安装施工工艺一、施工工艺流程二、蜂窝铝板安装施工1 测量放线(1) 由于土建施工允许误差较大，蜂窝铝板工程施工要求精度很高，所以不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。
(2) 照设计在底层确定幕墙定位线和分格线位。
(3) 用经纬仪或激光垂直仪将幕墙的阳角和阴角引上，并用固定在钢支架上的钢丝线作标志控制线。
(4) 用水平仪和标准钢卷尺等引出各层标高线。
1) 确定好每个立面的中线。
2) 测量时应控制分配测量误差，不能使误差积累。
3) 测量放线应在风力不大于4级情况下进行，并要采取避风措施。
4) 放线定位后要对控制线定时校核，以确保蜂窝铝板幕墙垂直度和金属竖框位置的正确。
所有外立面装饰工程应统一放基准线，并注意施工配合。
2 立柱的安装将立柱先与连接件连接，然后连接件再与主体预埋件连接，并进行调整和固定。
立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。
相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm，相邻两根立柱的距离偏差不应大于2mm。
3 横料的安装(1) 对照施工图检查框架主龙骨尺寸及加工孔位是否正确。
(2) 将次龙骨固定在主龙骨上。
(3) 调整支座连接螺栓，以确保横梁安装水平度及垂直度，相邻两根横梁的水平标高偏差≯1mm，同层横梁标高差(当一幅幕墙宽度≤35m时)≯5mm，(当一幅幕墙宽度＞35m时)≯7mm。
同一层横梁安装应由下而上进行，当安装完一层高度时，应进行检查调整、校正、固定，使其符合质量要求。
安装完毕后需进行隐蔽工程验收，并作好隐蔽工程验收记录，经过监理及质检部门检查签字后方可进行下道工序的操作。
4 质量控制及检测手段质量控制采取班组自检、班组互检、质检员专检三道程序。
质量标准蜂窝铝板安装应按板块分配图上板号安置就位，明胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。
铝蜂窝板安装施工方案
一、工程概况铝蜂窝板是一种新型金属复合装饰材料，由上下两层铝面板和铝蜂窝芯材通过胶粘剂复合加工制作而成。
该材料具有轻质高强、隔音隔热、抗风压性能好等特点，广泛应用于建筑内外墙、吊顶、装饰等领域。
本方案旨在为铝蜂窝板的安装施工提供一套完整、可行的方案。
二、施工准备1. 人员准备（1）项目经理1名，负责整个工程的施工管理和协调；（2）施工员2名，负责现场施工指导和监督；（3）安装工5名，负责铝蜂窝板的安装；（4）搬运工2名，负责材料的搬运；（5）辅助工2名，负责施工现场的清理和辅助工作。
2. 工具准备（1）电锤、铁锤、活动扳手、固定扳手、2米靠尺、吊线锤、角尺、钢丝刷、手电钻、大力钳、“字螺丝刀、胶枪、灰刀、卷尺、红蓝铅笔、电焊机、水平尺等。
3. 材料准备（1）铝蜂窝板：根据设计要求选择合适规格和型号；（2）龙骨：根据设计要求选择合适规格和型号；（3）胶粘剂：选择具有良好粘结性能的胶粘剂；（4）膨胀螺栓、螺丝、止滑扣等配件。
三、施工工艺1. 施工放线（1）测量放线：根据设计图纸，在施工现场进行测量放线，确定铝蜂窝板的安装位置；（2）标识轴线：用红蓝铅笔在楼面做好标识，用角尺90度伸引线。
2. 龙骨安装（1）基层清理：对基层进行清理，确保表面平整、无油污、无杂物；（2）弹龙骨安装线：根据标识轴线，在基层上弹龙骨安装线；（3）打（钻）孔安装膨胀螺栓：按照弹线位置，在基层上打（钻）孔，安装膨胀螺栓；（4）固定基层龙骨：将基层龙骨安装到膨胀螺栓上，确保固定牢固；（5）安装止滑扣：在龙骨上安装止滑扣，防止铝蜂窝板滑动。
3. 铝蜂窝板安装（1）安装连接配件：根据铝蜂窝板的安装方法，安装连接配件，如吊耳、翻边等；（2）安装蜂窝板：将铝蜂窝板安装到连接配件上，确保安装牢固；（3）调整水平度：通过腰型孔调整龙骨的水平度，确保不超过4mm的误差。
4. 验收（1）清理施工现场：清理施工现场，确保无杂物、无油污；（2）分项检验：对铝蜂窝板的安装质量进行分项检验；（3）验收：验收合格后，进行下一步施工。

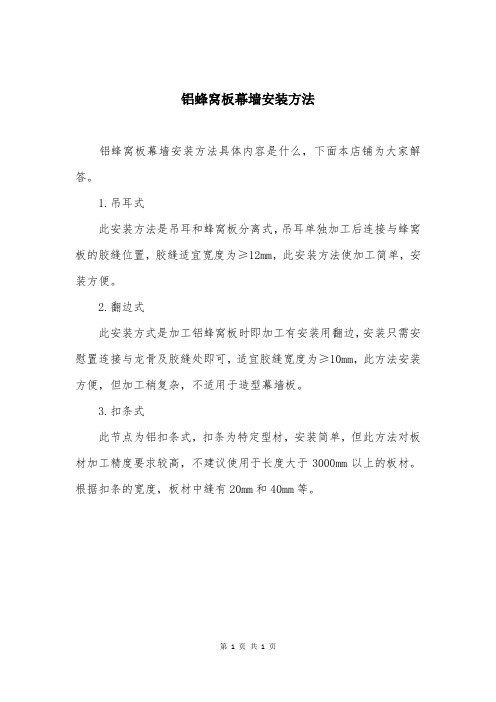

铝蜂窝板幕墙安装方法
铝蜂窝板幕墙安装方法
铝蜂窝板幕墙安装方法具体内容是什么，下面本店铺为大家解答。
1.吊耳式
此安装方法是吊耳和蜂窝板分离式，吊耳单独加工后连接与蜂窝板的胶缝位置，胶缝适宜宽度为≥12mm，此安装方法使加工简单，安装方便。
2.翻边式
此安装方式是加工铝蜂窝板时即加工有安装用翻边，安装只需安慰置连接与龙骨及胶缝处即可，适宜胶缝宽度为≥10mm，此方法安装方便，但加工稍复杂，不适用于造型幕墙板。
3.扣条式
此节点为铝扣条式，扣条为特定型材，安装简单，但此方法对板材加工精度要求较高，不建议使用于长度大于3000mm以上的板材。
根据扣条的宽度，板材中缝有20mm和40mm等。
第 1 页共1 页。
隐胶缝蜂窝铝板幕墙施工工法模板
隐胶缝蜂窝铝板幕墙施工工法隐胶缝蜂窝铝板幕墙施工工法( YJGF83- )中铁建工集团有限公司曹少伟王凤义郭新贺一、前言蜂窝铝板由外侧铝薄板和中间蜂巢网格结构经加压粘结而成。
由于其抗风压、抗变形能力强, 质轻, 强度高, 环保、节能, 安装、拆卸方便, 首先应用于航空领域, 近年应用于建筑行业, 特别在建筑幕墙行业得于推广, 其中以隐胶缝幕墙对蜂窝铝板的特点表现的更为突出, 从而倍加受到设计师和用户的青睐。
二、隐胶缝蜂窝铝板幕墙的特点( 一) 、蜂窝铝板由外侧铝薄板与中间蜂巢结构经加压粘结而成( 见图1、图2) , 使其整体刚度较大, 能抵御较大的风荷载和冲击力。
( 二) 、由于其结构由内外两层1.0mm厚铝板和中间的铝蜂窝粘结而成, 使其相比同等刚度的铝单板的重量更轻, 可大大减轻建筑物的负荷。
( 三) 、由于两板面之间空气层被蜂窝分成众多封闭空隙, 使声音和热量的传播受到很大限制, 使其具有更好的隔音、隔热性能。
( 四) 、蜂窝铝板本身不会散发任何气体, 且其防污垢易清洁可回收再利用。
( 五) 、使用安装方便, 可任意切割, 折边, 制成各类异型板。
( 六) 、面板采用氟碳喷涂工艺, 能够保证30年不变色, 色彩可供选择的很多。
( 七) 、采用独特的隐胶缝封盖条系统, 缝内涂满耐候胶, 外扣装饰条, 既美观又防水。
三、适用范围该工法适用于工业与民用建筑隐胶缝条扣式蜂窝铝板幕墙装饰工程。
四、工艺原理( 一) 、立柱采用悬挂式结构, 上下立柱之间( 楼层处) 用铝插芯连接, 上端固定, 下端自由; 横梁一端固定, 另一端角接件通长孔活动连接; 这样就保证了立柱、横梁之间有足够的活动量。
( 二) 、在预埋件上焊接夹接件, 立柱经过夹接件( L125×80×8) 与墙体固定, 立柱与夹接件间垫PVC垫片, 防止电化学腐蚀( 见图3) 。
( 三) 、铝板采用止滑扣固定, 这样就保证了铝板和龙骨之间有微量的伸缩(。
蜂巢铝板幕墙施工工艺
4）蜂巢铝板幕墙施工工艺：
（1）钢通立柱安装时，角码与立柱通过M12X110的不锈钢螺栓连接，立柱垂直位置由吊垂控制，位置调准确后，连接角码焊接在预埋件上。
立柱安装误差：前后不应大于2.0mm；左右不应大于3.0mm。
（2）角钢横梁安装由下而上进行，安装时必须拉水平通线，以确保横梁平和，位置准确。
横梁角钢与立柱通过M6的不锈钢双头螺栓连接，待全部安装完后进行检查、调整、校正。
横梁安装完毕，相邻两根横梁的水平标高偏差不大于1mm。
（3）蜂巢板幕墙的最后装饰效果和工程质量，关键在于板块加工的表面平整度及表面喷涂的色差。
故在板块加工定货时，一定要派专人去加工厂监督板块的加工质量。
以保证板块的平整及颜色的均匀。
（4）板块加工是其材质控制的关键，也是最容易产生问题的环节。
加工后的面板，要求表面色彩均匀、无杂质，折边无裂痕、尺寸准确。
（5）板块安装由上向下进行，采用压块固定方式，以保证板块的抗震变形承受力，板块在安装时要不断地进行水平、垂直度检测并及时调整，以保证板块整体的平整度。
（由于空侧铝板幕墙的长度相对较长）
（6）板安装完毕应进行全面检查调整。
蜂巢板之间缝隙必须用耐候胶DC791-N嵌缝，予以密封，防止雨水渗漏。
打胶时应注意：塞好泡沫棒后再将耐候胶注入板缝；打胶后及时将胶缝表面剁平多余的
胶，保证胶缝平整和光滑；撕掉保护胶带纸，随即擦净污染物；重视密封胶在未完全硬化前的成品保护，不要使其粘染灰尘和划伤。
简述蜂窝铝板的施工工艺
简述蜂窝铝板的施工工艺
蜂窝铝板是一种由铝合金材料制成的新型建筑材料，具有轻质、高强度、防腐蚀等优点，被广泛应用于建筑外墙装饰和室内装饰。
蜂窝铝板的施工工艺如下：
1. 设计方案：根据建筑的需求和设计要求，确定蜂窝铝板的规格、颜色和厚度等参数。
2. 准备材料：准备好所需的蜂窝铝板、铝型材、辅助材料等。
3. 安装框架：根据设计图纸，安装蜂窝铝板的支撑框架，通常使用铝合金型材制作，确保框架结构牢固。
4. 定位和固定：将蜂窝铝板放置在框架内，并使用专用工具将其固定在框架上，通常采用螺栓、铆钉等方式进行固定。
5. 剪切和加工：根据需要，对蜂窝铝板进行剪切和加工，使其适应不同的建筑形状和尺寸。
6. 排列拼接：将蜂窝铝板按照设计要求进行排列拼接，确保铝板之间的间隙均匀且美观。
7. 补充装饰：根据需要，对蜂窝铝板进行补充装饰，如喷涂涂料、贴瓷砖、安装玻璃等。
8. 检验和保护：对已安装的蜂窝铝板进行检验，确保质量合格，并进行表面保护，防止污染和损坏。
以上是蜂窝铝板的施工工艺，需要专业的施工团队和合适的工具设备来完成。
在施工过程中，需要注意安全防护措施，保证施工过程的顺利进行。
蜂窝铝板幕墙安装工艺
一、蜂窝铝板安装（1）、安装工艺流程放线→连接件→钢龙骨安装→蜂窝铝板安装→清理→检验（2）、测量放线1）、由于本工程蜂窝铝板施工平面度要求很高，所以不能完全依靠钢结构水平基准线，必须由基准轴线和水准点重新测量，并校正复核。
2）、按照图设计要求确定铝板标高控制线和分格线。
3）、测量时应控制分配测量误差，不能使误差积累。
4）、测量放线应在风力不大于4级情况下进行，并要采取避风措施。
（3）、钢龙骨安装1）、首先将连接铁件固定在金属屋面的锁边上，然后安装纵向主框架，安装时将已定尺加工的主框架与连接铁件螺栓连接，根据控制线对主龙骨进行复核，复核主龙骨的分格尺寸、平整度，达到要求后再进行拧紧处理。
2）、纵向主框架安装完毕后，再装横向次框架。
根据水平控制线，将次框架和主框架连接，然后调整次框架的水平度与平整度，达到要求后进行满焊处理。
3）、加焊完毕后将所有的焊缝逐一检验，确认没有漏焊之处后敲去焊渣进行防腐处理。
（4）、蜂窝铝板安装1）、蜂窝铝板的安装顺序是从每单元的下部第一块板开始，自下而上安装。
安装完该单元的第一排再安装第二排。
2）、每安装铺设5排蜂窝铝板后，应检查一次，以便及时消除误差，板与板之间的缝隙一般为30mm，当蜂窝铝板安装完毕，要注意在易于被污染的部位要用塑料薄膜覆盖保护。
易被划、碰的部位，应设安全栏杆保护。
二、质量标准及检测方法质量标准：竖缝及墙面垂直度：幕墙高度60m内的≤10mm墙板平面度：2.0mm竖缝直线度：2.0mm横缝直线度：2.0mm横缝水平度：2.0mm缝宽度：±1.5mm相邻两板块高低差；1mm 检测工具：分别用激光经纬仪、激光水准仪、铅垂仪、3m靠尺、卡尺、深度尺检验。
三、质量通病防治蜂窝铝板安装涉及工种较多，工艺复杂，施工难度大，比较容易出现质量问题。
通常表现在以下几个方面1、板面不平整，接缝不平齐。
产生原因：(1)连接码件固定不牢，产生偏移。
(2)码件安装不平直。
隐缝铝板幕墙施工工艺技术
隐缝铝板幕墙施工工艺技术
隐缝铝板幕墙是一种常用于建筑外墙装饰的材料，其优点是美观、耐用、防火等。
下面将介绍一下隐缝铝板幕墙的施工工艺技术。
首先，进行立面结构准备工作。
包括清理外墙表面，检查墙体结构是否平整，修复墙体缺陷等。
同时，要按照设计图纸确定幕墙的安装位置和高度，进行标线。
接下来，进行支撑结构的安装。
隐缝铝板幕墙通常采用轻型金属支撑系统，包括铝合金型材和不锈钢螺栓。
首先，将铝合金型材按照设计要求进行切割和加工。
然后，使用不锈钢螺栓固定型材到墙体上，确保支撑系统的牢固稳定。
然后，进行幕墙板的安装。
隐缝铝板幕墙采用的是锁口接头，需要精确的尺寸和定位。
首先，根据设计图纸进行铝板的切割和加工，确保大小和形状的准确性。
然后，将铝板按照设计要求进行安装，利用铝合金型材的锁口接头进行连接，形成隐缝效果。
在安装过程中，需要注意保护幕墙板表面，避免划伤和污染。
同时，要进行严密的检查，确保幕墙板的安装位置、尺寸和接缝的精度等都符合设计要求。
最后，进行幕墙的后处理工作。
包括清理安装过程中留下的杂物和污渍，修复幕墙板表面的划伤和瑕疵等。
同时，要对幕墙进行防腐蚀处理，提高其耐候性。
总结起来，隐缝铝板幕墙的施工工艺技术主要包括立面结构准备、支撑结构安装、幕墙板安装和后处理工作等。
在施工过程中需要精确的尺寸控制、严密的质量检查和细致的处理工作，确保幕墙装饰效果美观、牢固耐用。
蜂窝铝板施工方案
蜂窝铝板施工方案1. 引言蜂窝铝板是一种具有优良性能和广泛应用的建筑材料。
其具有轻质、高强度、耐腐蚀等特点，广泛应用于建筑幕墙、天花板、隔断墙等领域。
本文将介绍蜂窝铝板施工前的准备工作、施工过程中的操作步骤，以及施工后的注意事项。
2. 准备工作2.1 施工图纸和方案准备在进行蜂窝铝板的施工前，需要准备好施工图纸和相应的施工方案。
施工图纸应包括蜂窝铝板的布局、尺寸和安装要求等信息。
方案应明确蜂窝铝板的安装位置、固定方式和所需的工具、材料等。
2.2 材料和工具准备施工前需要准备好所需的蜂窝铝板、固定件、密封胶、螺丝等材料，以及锯子、尺子、扳手等工具。
材料和工具的准备应根据施工方案的要求进行，并保证其质量和数量的充足。
2.3 施工人员和培训确保施工人员具有相应的资质和经验，熟悉蜂窝铝板的施工流程和操作要点。
如有需要，可以进行相关的培训和指导，以提高施工人员的技术水平和施工质量。
3. 施工过程3.1 准备施工现场在进行蜂窝铝板的施工前，应先清理施工现场，清除杂物和灰尘，确保施工环境的整洁。
同时，检查施工现场的平整度和墙体的垂直度，必要时进行修整和调整。
3.2 基准线的确定在施工现场上的墙面上，需要根据施工图纸确定好蜂窝铝板的水平基准线和垂直基准线。
通过使用水准仪和垂直测量仪等工具，标出基准线的位置，并保证其准确。
3.3 蜂窝铝板的切割和加工根据蜂窝铝板的尺寸要求，进行切割和加工。
使用锯子等工具将蜂窝铝板按照施工图纸上的尺寸进行切割，并进行必要的折弯和打孔等加工工序。
3.4 蜂窝铝板的固定和连接将切割和加工好的蜂窝铝板固定在基准线上。
使用螺丝和固定件等工具，将蜂窝铝板固定在墙面或骨架上。
在固定过程中，要注意蜂窝铝板的平整度和间隙的控制，以保证安装的牢固和美观。
3.5 蜂窝铝板的密封处理在蜂窝铝板的固定和连接完毕后，进行密封处理。
使用密封胶等材料，对蜂窝铝板的接缝和孔洞进行密封，在施工过程中要注意均匀涂抹和擦拭，以确保密封的效果和外观质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隐胶缝蜂窝铝板幕墙施工工法
（YJGF83-2004）
中铁建工集团有限公司
曹少伟王凤义郭新贺
一、前言
蜂窝铝板由外侧铝薄板和中间蜂巢网格结构经加压粘结而成。
由于其抗风压、抗变形能力强，质轻，强度高，环保、节能，安装、拆卸方便，首先应用于航空领域，近年应用于建筑行业，尤其在建筑幕墙行业得于推广，其中以隐胶缝幕墙对蜂窝铝板的特点表现的更为突出，从而倍加受到设计师和用户的青睐。
二、隐胶缝蜂窝铝板幕墙的特点
（一）、蜂窝铝板由外侧铝薄板与中间蜂巢结构经加压粘结而成（见图1、图2），使其整体刚度较大，能抵御较大的风荷载和冲击力。
（二）、由于其结构由外两层1.0mm厚铝板和中间的铝蜂窝粘结而成，使其相比同等刚度的铝单板的重量更轻，可大大减轻建筑物的负荷。
（三）、由于两板面之间空气层被蜂窝分成众多封闭空隙，使声音和热量的传播受到很大限制，使其具有更好的隔音、隔热性能。
（四）、蜂窝铝板本身不会散发任何气体，且其防污垢易清洁可回收再利用。
（五）、使用安装方便，可任意切割，折边，制成各类异型板。
（六）、面板采用氟碳喷涂工艺，可以保证30年不变色，色彩可供选择的很多。
（七）、采用独特的隐胶缝封盖条系统，缝涂满耐候胶，外扣装饰条，既美观又防水。
三、适用围
该工法适用于工业与民用建筑隐胶缝条扣式蜂窝铝板幕墙装饰工程。
四、工艺原理
（一）、立柱采用悬挂式结构，上下立柱之间（楼层处）用铝插芯连接，上端固定，下端自由；横梁一端固定，另一端角接件通长孔活动连接；这样就保证了立柱、横梁之间有足够的活动量。
（二）、在预埋件上焊接夹接件，立柱通过夹接件（L125×80×8）与墙体固定，立柱与夹接件间垫PVC垫片，防止电化学腐蚀（见图3）。
（三）、铝板采用止滑扣固定，这样就保证了铝板和龙骨之间有微量的伸缩（见图4）。
五、工艺流程
六、操作要点
（一）、测量放线
1、以结构边梁控制线作为幕墙安装基准线，向外放出10cm作为借出线，将各转角作为竖向控制基准点，按照幕墙设计分格将每条立柱中线基准点引到首层和顶层的借出线上。
再用激光经纬仪将每条立柱的垂直线引到每层幕墙预埋铁件上。
2、幕墙分格轴线的测量放线应与主体结构放线相配合，立柱与结构连接点水平
锚筋长度尺寸偏差在0～10mm 围。
预埋件应做热浸镀锌防腐处理。
主体结构施工时，按照图纸要求准确放置预埋件，并将锚筋与结构主筋焊牢。
主体结构验收完毕后，根据所放基准线对预埋件进行全数检查，预埋件标高偏差不应大于10mm ，预埋件的位置偏差不大于20mm ，垂直度偏差不应大于1mm 。
对不符合安装要求的预埋件，采用后置件补充。
后置件采用化学螺栓或膨胀螺栓固定，要求定位、钻孔、养护，严格按操作工艺要求进行。
预埋件施工完毕应做现场抽样检验，抗拉和抗剪强度均应满足设计要求。
测量放线后对于不符合安装要求的预埋件，补充后置件。
后置件采用化学螺栓或膨胀螺栓固定，要求定位、钻孔、养护，严格按操作工艺要求进行，施工完毕按规定做拉拔试验。
（三）、龙骨安装
1、立柱安装
幕墙竖料应严格按照设计尺寸下料，对同一楼层在设计时常采用同规格的竖龙骨，预埋件也在统一标高位置上，故接口套芯和铁码可在竖料加工过程中安装在竖龙骨上，为防止电化学腐蚀，需采用橡胶绝缘垫分格两种金属。
在建筑物转角处应安装钢丝锤准线，用以控制和调整因预埋件埋设角度偏差造成的竖龙骨安装转角偏差，分区竖料安装完毕后应用激光经纬仪进行垂直度检测，调整完毕后将铁码与预埋件及连接螺栓禁锢电焊固定并做防腐处理。
幕墙纵向变形缝应在上下两根竖料接口出统一留设。
立柱安装应符合下列规定：立柱安装标高偏差不应大于3mm ，轴线前后偏差不应大于2mm ，左右偏差不应大于3mm 。
相邻两根立柱安装标高偏差不应大于3mm ，同层立柱的最大标高偏差不应大于5mm ，相邻两根立柱的距离偏差不应大于2mm 。
2、横梁安装
鉴于同一楼层的竖料规格相同，横料
应在同一水平面上，横梁与立柱连接螺栓
孔可在下料时统一成孔，这样，横梁与立
柱连接形成框架时可不必重新量距。
横梁
安装时应由下而上进行，当安装完一层时，
应用水准仪检查，按质量要求校正后方可
固定。
3、在已安装好的龙骨上划出中心线，
并在龙骨的中心线上按照安装间距钻螺钉
孔。
4、在横梁的中心线两端上方安装止滑
扣（必须确保两止滑扣工作面在同一水平
面），在垂直龙骨端上安装两止滑扣（必
须确保两止滑扣工作面在同一铅垂面上），
见图6。
（四）、避雷系统安装
1、根据图纸设计在楼层安装均压环，并与主体引出线连接，最小面积48mm 2
圆
图6 安装扣、止滑扣、蜂窝铝板安装
钢或扁钢，扁钢厚度不低于4mm，焊缝长度大于75mm。
2、导线材料、型材表面应除掉保护膜进行连接。
立柱插芯位置要有跨接安装件。
3、幕墙防雷体系与主体防雷体系之间连接情况电阻检测，电阻值小于10欧姆。
（五）、层间防火层安装
1、防火层必须外包1.2mm以上厚度镀锌铁皮，填50mm～100mm防火材料。
2、根据设计要求：楼层竖向应形成连续防火分区，特殊要求平面也应设置防火隔断。
楼板处要形成800cm高的防火实体。
（六）、蜂窝铝板安装
撕下背板保护膜将隔离垫片贴在龙骨上，将蜂窝铝板贴向龙骨，其自重由水平止滑扣承担；在对应的螺钉孔上装上安装扣和螺钉（此时安装扣是非紧固状态），调整板的位置紧固上边的安装扣；继续按以上方法安装下面另一块板，确保所有的板在同一平面上。
（七）、泡沫填充条及耐候密封胶施工
1、充分清洁板材间间隙，不应有水、油渍、灰尘等杂物，应充分清洁粘结面，加以干燥。
2、泡沫条填充时应连续，抹胶处应连接密实；贴胶带纸牢固密实，转角及接头处连接顺畅且紧贴板边。
胶带纸粘贴时不允许有口、脱落，不顺直等现象。
3、打胶的厚度不能太薄或太厚，既保证了胶逢的防水性能又能够使胶缝达到光亮、美观。
4、打胶后，应在胶快干时及时将胶带纸清理干净，并立即处理因撕胶带时碰伤的胶表面。
（八）、加盖封条
必须留有足够的间隙。
长度方向在接缝处留有间隙
1mm/m。
在宽度方向应用板的实际宽度一致，如图7所
示。
（九）、清洁和成品维护
幕墙施工过程中，对幕墙龙骨、面板等应采取保
护措施，不得发生变形、变色、污染等现象，对表面
的粘附物应及时清除。
幕墙施工完成后，应制定清洁方案，清洁剂应符
合要求，不得产生腐蚀和污染，清洁时避免损伤表面。
七、材料
定货周期主要以铝型材、镀锌钢型材、蜂窝铝板、密封材料为主。
技术方案确定后，首先定购型材，按照立柱、横梁顺序进场，按照施工进度陆续组织钢件、蜂窝铝板、胶进场。
八、主要机具设备
主要机具设备见表1
表1
注：以上机具设备按为一个班组配备。
九、劳动力组织
劳动力组织见表2
十、安全措施
（一）、加强安全教育，认真学习并严格执行各项安全操作规程。
（二）、高处作业人员需通过体检，各种特殊工种人员持证上岗。
（三）、外脚手架上垃圾必须清除干净，不得在窗台、栏杆上放置任何施工工具，以防坠物伤人或损坏已安装好的铝板。
（四）、安装用的施工工具使用前应进行严格检验。
（五）、上下交叉作业时，结构施工层下方应采取可靠的安全防护措施。
（六）、施工过程中应经常与气象部门联系，了解气候变化情况，以便采取相应措施。
十一、质量要求
表4
表5
1、设计控制：采用先进的技术标准，通过设计方案的反复推敲，设计图纸的严格审核，达到控制设计的目的。
2、工艺控制：严格执行工艺标准，通过对现场施工工序的能力分析，使施工工艺满足设计及规要求。
3、生产制作：加强现场的成品管理，对现场加工的产品落实质量指标,防止人为因素增加成本，最大限度的减少产品损耗率。
4、现场安装：在安装过程中严格按图施工并且推行三检制度、质量奖惩制度，做到高质量的完成施工。
5、材料采购：加强材料管理，对材料订货、进场检验、现场安装实行全过程控制，并通过计算机收集材质质量反馈信息。
6、技术培训：对现场施工工人上岗前进行质量安全知识教育和业务知识技术培训，提高工人素质、能力。
十二、技术经济效益
蜂窝铝板是一种新型材料，工艺特点与铝单板相比，具有较高的技术先进性。
施工中从铝板分隔，材料订货下料到工程安装，采用计算机技术全过程管理，提高劳动效率，减少人员配置，优化下料，提高成品率，整体经济效益提高；通过技术攻关，采用新的施工工艺，节省了大量的人力物力，减少了材料浪费，创造直接、间接的经济效益15万余元。
十三、工程实例
电视大楼位于市神奇路,正对人民广场,是省级重点工程之一,外墙以蜂窝铝板幕墙为主，面积14600㎡，全部采用隐胶缝施工工艺。
省装饰协会于2003年6月14日组织36家当地施工企业在电视大楼工程召开了装饰质量现场观摩会。
由于外墙装饰质量高、工艺先进，受到了当地同行业和省装饰协会的好评，并一举获得2003年首届“全国建筑装饰工程科技奖”。
