超前进位加法器设计实验分析

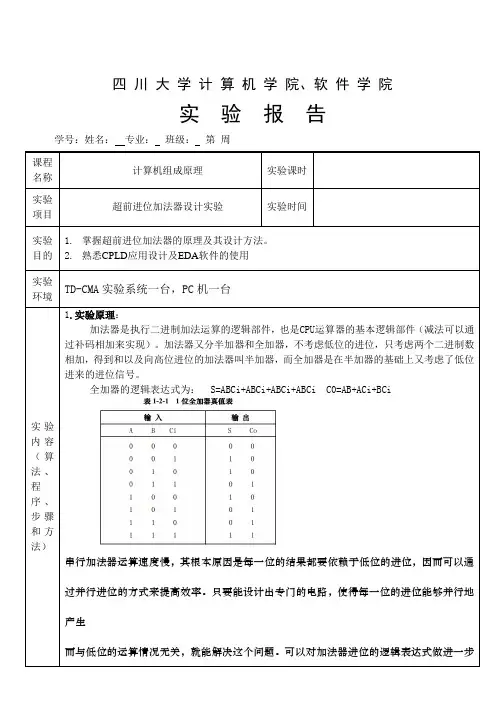

四川大学计算机学院、软件学院实验报告学号：姓名：专业：班级：第周课程名称计算机组成原理实验课时实验项目超前进位加法器设计实验实验时间实验目的1.掌握超前进位加法器的原理及其设计方法。
2.熟悉CPLD应用设计及EDA软件的使用实验环境TD-CMA实验系统一台，PC机一台实验内容（算法、程序、步骤和方法）1.实验原理：加法器是执行二进制加法运算的逻辑部件，也是CPU运算器的基本逻辑部件（减法可以通过补码相加来实现）。
加法器又分半加器和全加器，不考虑低位的进位，只考虑两个二进制数相加，得到和以及向高位进位的加法器叫半加器，而全加器是在半加器的基础上又考虑了低位进来的进位信号。
全加器的逻辑表达式为：S=ABCi+ABCi+ABCi+ABCi C0=AB+ACi+BCi串行加法器运算速度慢，其根本原因是每一位的结果都要依赖于低位的进位，因而可以通过并行进位的方式来提高效率。
只要能设计出专门的电路，使得每一位的进位能够并行地产生而与低位的运算情况无关，就能解决这个问题。
可以对加法器进位的逻辑表达式做进一步G i,j = G i,k + P i,k G k-1,jP i,j = P i,k P k-1,jC i+1 = G i,j + P i,j C j从而可以得到表1-2-2 所示的算法，该算法为超前进位算法的扩展算法，这里实现的是一个8 位加法器的算法。
（接上）实验内容（算法、程序、步骤和方法）这样，在超前进位扩展算法的逻辑电路实现中，需要设计两种电路。
模块 A 逻辑电路需要完成如下计算逻辑，其原理图如图 1-2-3 所示。
Gi,i = AiBiPi,i = Ai + BiSi = ABCi + ABCi + ABCi + ABCi模块 B 逻辑电路需要完成如下计算逻辑，其原理图如图 1-2-4 所示。
Gi,j = Gi,k + Pi,kGk-1,jPi,j = Pi,kPk-1,jCi+1 = Gi,j + Pi,jCj按图 1-2-2 将这两种电路连接起来，就可以得到一个 8 位的超前进位的加法器。
超前进位加法器的设计原理_概述及解释说明
超前进位加法器的设计原理概述及解释说明1. 引言1.1 概述超前进位加法器是一种用于在数字电路中进行二进制数的加法运算的特殊电路。
相较于传统的二进制加法器，超前进位加法器通过预先计算进位，从而实现更快速的运算。
本文旨在对超前进位加法器的设计原理进行概述和解释说明。
1.2 文章结构本文分为五个主要部分，分别是引言、超前进位加法器的设计原理、实现步骤和流程、优势与应用范围以及结论。
首先介绍引言部分，接下来详细解释超前进位加法器的设计原理，然后说明实现步骤和流程。
之后介绍该加法器的优势及其应用范围，并最后得出结论。
1.3 目的本文旨在向读者阐明超前进位加法器的设计原理并提供相关解释说明。
对于数字电路领域的研究者和工程师而言，了解超前进位加法器背后的原理可以帮助他们更好地应用这一技术，并且展示其在优势与应用范围方面所具备的潜力。
2. 超前进位加法器的设计原理2.1 超前进位加法器的定义和背景超前进位加法器是一种常用于数字电路中的加法器，用来实现两个二进制数的相加操作。
与传统的普通进位加法器不同，超前进位加法器在进行计算时能够提前计算并预测进位信号，从而减少计算时间并提高加法运算速度。
2.2 原理解释超前进位加法器采用了两级运算的方式，利用了先行进位预测的思想，以优化传统加法器的运算效率。
其基本原理如下：- 首先，对于每一位（bit）进行相应位置的逻辑门电路设计。
- 然后，在相邻位之间引入前导输入（Generate input）和进位输出（Carry output），这样可以使得下一级可以预测到当前级别产生的所有可能进位。
- 通过与门、或门和异或门等逻辑门之间巧妙的组合连接，实现了高速、低功耗的超前进位运算。
超前进位加法器主要依靠已知最高有效输入块(G代表Generate, P代表Propagate, C代表Carry In) 确定其对应输出(S代表Sum, C代表Carry Out)，并将这些信息传递给下一级加法器。
超前进位加法器设计实验实验
《计算机组成原理》实验报告实验序号：四实验项目名称：超前进位加法器设计实验xx 1xx 姓名xx 专业、班XX实验地点XX 指导教师xx 实验时间XX一、实验目的及要求(1) 掌握超前进位加法器的原理及其设计方法。
(2) 熟悉CPLD 应用设计及EDA 软件的使用。
二、实验设备（环境）及要求PC 机一台，TD-CM3+或TD-CMX 实验系统一套。
三、实验内容与步骤(1) 根据上述加法器的逻辑原理使用Quartus II 软件编辑相应的电路原理图并进行编译，其在EPM1270 芯片中对应的引脚如图1-2-7 所示，框外文字表示I/O 号，框内文字表示该引脚的含义（本实验例程见‘安装路径\Cpld\Adder\Adder.qpf’工程）。
(2)关闭实验系统电源，按图1-2-8 连接实验电路，图中将用户需要连接的信号用圆圈标明。
(3) 打开实验系统电源，将生成的POF 文件下载到EPM1270 中去。
(4) 以CON 单元中的SD17…SD10 八个二进制开关为被加数A，SD07…SD00 八个二进制开关为加数B，K7 用来模拟来自低位的进位信号，相加的结果在CPLD 单元的L7…L0 八个LED灯显示，相加后向高位的进位用CPLD 单元的L8 灯显示。
给A 和B 置不同的数，观察相加的结果。
四、实验结果与数据处理如在SD17...SD10中输入1111 1001，在SD07...SD00中输入1001 1111，在实验箱中可看到用来模拟低位与高位的进位信号K7、L8灯变亮，同时可看到A01...A08与L7...L0上的显示分别为1001与1000。
五、分析与讨论(心得)这个实验是上个实验的扩展，进一步加深了我对运算器的认识。
现实生活中我们也要学会对已有的知识的一种扩展补充，进一步加深对已有知识的巩固，并探索其更深层次的东西，设计出与众不同的东西来。
这个算法的核心是把8 位加法器分成两个 4 位加法器，先求出低 4 位加法器的各个进位，特别是向高4 位加法器的进位 C 4 。
16位超前进位加法器实验报告
实验名称：十六位超前进位加法器一、实验目的设计、验证并优化16位超前进位加法器的逻辑功能。
二、实验原理1、1位全加器原理全加器的求和输出信号和进位信号，定义为输入变量A、B、C的两种组合布尔函数：求和输出信号 = A ⊕ B ⊕ C进位信号 = AB + AC + BC实现这两个函数的门级电路如下图。
并不是单独实现这两个函数，而是用进位信号来产生求和输出信号。
这样可以减少电路的复杂度，因此节省了芯片面积。
上述全加器电路可以用作一般的n位二进制加法器的基本组合模块，它允许两个n 位的二进制数作为输入，在输出端产生二进制和。
最简单的n位加法器可由全加器串联构成，这里每级加法器实现两位加法运算，产生相应求和位，再将进位输出传到下一级。
这样串联的加法器结构称为并行加法器，但其整体速度明显受限于进位链中进位信号的延迟。
因此，为了能够减少从最低有效位到最高有效位的最坏情况进位传播延时，最终选择的电路是十六位超前加法器。
2、超前进位加法器原理超前进位加法器的结构如下图。
超前进位加法器的每一位由一个改进型全加器产生一个进位信号gi和一个进位传播信号pi，其中全加器的输入为Ai和Bi，产生的等式为：改进的全加器的进位输出可由一个进位信号和一个进位传输信号计算得出，因此进位信号可改写为：式中可以看出，当gi = 1(Ai = Bi = 1)时，产生进位；当pi = 1(Ai =1或Bi = 1)时，传输进位输入，这两种情况都使得进位输出是1。
近似可以得到i+2和i+3级的进位输出如下：下图为一个四位超前进位加法器的结构图。
信号经过pi和gi产生一级时延，经过计算C产生一级时延，则A，B输入一旦产生，首先经过两级时延算出第1轮进位值C’不过这个值是不正确的。
C’再次送入加法器，进行第2轮2级时延的计算，算出第2轮进位值C，这一次是正确的进位值。
这里的4个4位超前进位加法器仍是串行的，所以一次计算经过4级加法器，一级加法器有2级时延，因此1次计算一共经过8级时延，相比串行加法器里的16级时延，速度提高很多。
杭电计组实验2-超前进位加法器设计实验
杭州电子科技大学计算机学院
实验报告
实验项目：实验2-超前进位加法器设计实验
课程名称：计算机组成原理与系统结构课程设计
姓名：学号：同组姓名：学号：
实验位置（机号）：
实验日期：指导教师：
二、结果
思考题：
（1）综合得到的电路图，它和想要设计的电路在引脚的输入输出方面是完全相同的，但是相比较内部的RTL图，实验实现的结果是相同的，但是我编写的实验代码并没有调用实验一的全加器设计。
（2）尝试编写8位超前进位加法器设计实验
module add_8 ( input [7:0]a, input [7:0]b, input cin, output [7:0] s, output co );
wire [7:0]c_tmp;
wire [7:0]g;
wire [7:0]p;。
数字电路课程设计之超前进位加法器
reg
Cin;
wire[3:0] S;
wire
Cout;
carry_look_add CAL (.A(A),.B(B),.Cin(Cin),.Cout(Cout),.S(S)); initial begin
#10 A=4'd0;B=4'd0;Cin=0; #10 A=4'd11;B=4'd1;Cin=0; #10 A=4'd10;B=4'd12;Cin=0; #10 A=4'd11;B=4'd4;Cin=0; #100 $stop; end endmodule
Pi=Ai○+ Bi；
可以得到输出与进位表达
Gi=AiBi；
Si=Pi○+ Ci；
Ci+1=Gi+PiCi； Gi 为进位产生，不管输入进位 Ci 为什么，只要 Ai 与 Bi 为 1 时，它将产生进位。Pi 称为进位传输，因为它 与从 Ci 到 Ci+1 的进位传输有关
C0 = 输入进位
C1 = G0 + P0C0
Half_Add H3(.a(A[2]),.b(B[2]),.s(v6),.c(v5));
Half_Add H4(.a(A[3]),.b(B[3]),.s(v8),.c(v7));
carry_look
CL1(.C0(Cin),.P0(v2),.G0(v1),.P1(v4),.G1(v3),.P2(v6),.G2(v5),.P3(v8),.G3(v7),.C1(o1),.C2(o2),.C3(o3),.C4(Cout));
注意 C4 并不需要等待 C3，实际上 C4,C3,C2,C1 同时传输 超前进位产生的电路逻辑图
超前进位加法器
8位超前进位加法器设计说明书超前进位加法器就是使各位的进位直接由加数和被加数来决定，而不需要依赖低位进位。
即有如下逻辑表达式：1)(-++=i i i i i i C B A B A C当第i 位被加数A i 和加数B i 均为1时，有1=i i B A ，不论低位运算结果如何本位必然有进位输出（1=i C ），所以定义i i i B A G =为进位产生函数。
当A i 和B i 中只有一个为1时，有0=i i B A ，1=+i i B A ，使得1-=i i C C ，所以定义i i i B A P +=为进位传递函数。
将P i 和G i 代入全加器的“和”及“进位”表达式有：1-⊕⊕=i i i i C B A Y从而构成超前进位加法器。
VHDL 示例程序如下：(本程序在MAXPLUSII V9.6上编译通过)--*****8位超前进位加法器*****LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE. STD_LOGIC _ARITH.ALL;USE IEEE. STD_LOGIC _UNSIGNED.ALL;ENTITY ADDER8BIT ISPORT(A, B: IN UNSIGNED(7 downto 0);CI,clk: IN STD_LOGIC;Y_OUT: OUT STD_LOGIC_VECTOR(7 downto 0);CO_OUT: OUT STD_LOGIC);END ADDER8BIT;ARCHITECTURE doing OF ADDER8BIT ISSIGNAL CO,Y: STD_LOGIC_VECTOR(7 downto 0);BEGINY(0)<=A(0) xor B(0) xor CI;CO(0)<=(A(0) and B(0)) or (B(0) and CI) or (A(0) and CI);GEN:for i in 1 to 7 GENERATEY(i)<=A(i) xor B(i) xor CO(i-1); --1-⊕⊕=i i i i C B A YCO(i)<=(CO(i-1) and A(i)) or (CO(i-1) and B(i)) or (A(i) and B(i)); -- 1)(-++=i i i i i i C B A B A Cend GENERATE;process(clk)beginif clk'event and clk='1' thenY_OUT<=Y(7) & Y(6) & Y(5) & Y(4) & Y(3) & Y(2) & Y(1) & Y(0);CO_OUT<=CO(7);end if;end process;END doing;附：仿真时序波形。
数字电路课程设计之超前进位加法器
# MACRO ./mul_run_msim_rtl_verilog.do PAUSED at line 14
通过查阅资料将 Verilog 测试文件
Timsbench 文件没有实例化，修改为
修改后仿真 OK 参考文献： 1.数字设计与 Verilog 实现 M.Morris Mano 著 第五版
Pi=Ai○+ Bi；
可以得到输出与进位表达
Gi=AiBi；
Si=Pi○+ Ci；
Ci+1=Gi+PiCi； Gi 为进位产生，不管输入进位 Ci 为什么，只要 Ai 与 Bi 为 1 时，它将产生进位。Pi 称为进位传输，因为它 与从 Ci 到 Ci+1 的进位传输有关
C0 = 输入进位
C1 = G0 + P0C0
instance name in instantiation of 'carry_look_add'.
#
#
Region: /carry_look_add_tb
# Error loading design
# Error: Error loading design
#
Pausing macro execution
基于 Verilog 的四位超前进位加法器设计
使用 Verilog 语言实现四位超前进位加法器设计，并使用 Quartes 编写程序，使用 modelsin 进行仿真
验证设计
二、原理介绍
超前进位加法器（图为全加器）
Ai
1
3
Pi
Bi
2
1
3
Si
2
1 3 Gi
2
Ci
1
3
超前进位加法器串行进位运算速度慢
18
一位全加器
1位全加器输出表达式：
S m1 m2 m4 m7 ABCI ABCI ABCI ABCI CO m3 m5 m6 m7 AB BCI ACI
19
一位全加器
1位全加器输出表达式：
S ABCI ABCI ABCI ABCI
CO AB BCI ACI
17
S (ABCI AB CI ABCI ABCI) A B CI CO (AB BCI ACI) AB CI (A B)
S AB AB A B CO AB
A∑ B CO
CI
∑S
CO A B
CI
1
CO
∑
S
CO CO
（a）逻辑电路
（b）逻辑符号
图4.3.26 全加器的逻辑电路及逻辑符号
A1
四选一
A0
S D3 D2 D1 D0
Y=[ A1A0 D0 +A1A0D1+A1A0 D2 +A1A0 D3]S
5
双4选1数据选择器74LS153
6
数据选择器位数扩展
例：试用一片双四选一数据选择器74LS153 组成 一个八选一数据选择器。
当A2=0时，(1)部分电路工作，
可在D0 ~ D3 中选择某个数据；
9
数据选择器实现交通信号灯监视电路
Z R(AG ) R(AG) R(AG ) 1• (AG)
10
用八选一数据选择器实现逻辑函数
用八选一数据选择器实现逻辑函数
Z A B C AC ABC
八选一数据选择器的输出函数为
7
Y mi Di i0
Di为数据输入端 m0 A2 A1A0 …… m7 A2 A1A0
