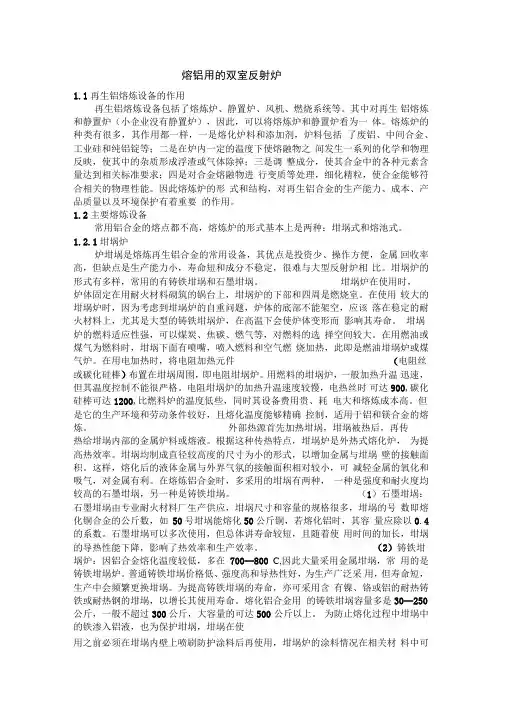

熔铝用的双室反射炉

熔铝用的双室反射炉1.1再生铝熔炼设备的作用再生铝熔炼设备包括了熔炼炉、静置炉、风机、燃烧系统等。

其中对再生铝熔炼和静置炉（小企业没有静置炉），因此，可以将熔炼炉和静置炉看为一体。

熔炼炉的种类有很多，其作用都一样，一是熔化炉料和添加剂，炉料包括了废铝、中间合金、工业硅和纯铝锭等；二是在炉内一定的温度下使熔融物之间发生一系列的化学和物理反映，使其中的杂质形成浮渣或气体除掉；三是调整成分，使其合金中的各种元素含量达到相关标准要求；四是对合金熔融物进行变质等处理，细化精粒，使合金能够符合相关的物理性能。

因此熔炼炉的形式和结构，对再生铝合金的生产能力、成本、产品质量以及环境保护有着重要的作用。

1.2主要熔炼设备常用铝合金的熔点都不高，熔炼炉的形式基本上是两种：坩埚式和熔池式。

1.2.1坩埚炉炉坩埚是熔炼再生铝合金的常用设备，其优点是投资少、操作方便，金属回收率高，但缺点是生产能力小，寿命短和成分不稳定，很难与大型反射炉相比。

坩埚炉的形式有多样，常用的有铸铁坩埚和石墨坩埚。

坩埚炉在使用时，炉体固定在用耐火材料砌筑的锅台上，坩埚炉的下部和四周是燃烧室。

在使用较大的坩埚炉时，因为考虑到坩埚炉的自重问题，炉体的底部不能架空，应该落在稳定的耐火材料上，尤其是大型的铸铁坩埚炉，在高温下会使炉体变形而影响其寿命。

坩埚炉的燃料适应性强，可以煤炭、焦碳、燃气等，对燃料的选择空间较大。

在用燃油或煤气为燃料时，坩埚下面有喷嘴，喷入燃料和空气燃烧加热，此即是燃油坩埚炉或煤气炉。

在用电加热时，将电阻加热元件(电阻丝或碳化硅棒)布置在坩埚周围，即电阻坩埚炉。

用燃料的坩埚炉，一般加热升温迅速，但其温度控制不能很严格。

电阻坩埚炉的加热升温速度较慢，电热丝时可达900，碳化硅棒可达1200，比燃料炉的温度低些，同时其设备费用贵、耗电大和熔炼成本高。

但是它的生产环境和劳动条件较好，且熔化温度能够精确控制，适用于铝和镁合金的熔炼。

外部热源首先加热坩埚，坩埚被热后，再传热给坩埚内部的金属炉料或熔液。

根据这种传热特点，坩埚炉是外热式熔化炉，为提高热效率。

坩埚均制成直径较高度的尺寸为小的形式，以增加金属与坩埚壁的接触面积。

这样，熔化后的液体金属与外界气氛的接触面积相对较小，可减轻金属的氧化和吸气，对金属有利。

在熔炼铝合金时，多采用的坩埚有两种，一种是强度和耐火度均较高的石墨坩埚，另一种是铸铁坩埚。

（1）石墨坩埚：石墨坩埚由专业耐火材料厂生产供应，坩埚尺寸和容量的规格很多，坩埚的号数即熔化铜合金的公斤数，如50号坩埚能熔化50公斤铜，若熔化铝时，其容量应除以0．4的系数。

石墨坩埚可以多次使用，但总体讲寿命较短，且随着使用时间的加长，坩埚的导热性能下降，影响了热效率和生产效率。

(2)铸铁坩埚炉：因铝合金熔化温度较低，多在700--800℃，因此大量采用金属坩埚，常用的是铸铁坩埚炉。

普通铸铁坩埚价格低、强度高和导热性好，为生产广泛采用，但寿命短，生产中会频繁更换坩埚。

为提高铸铁坩埚的寿命，亦可采用含有镍、铬或铝的耐热铸铁或耐热钢的坩埚，以增长其使用寿命。

熔化铝合金用的铸铁坩埚容量多是30--250公斤，一般不超过300公斤，大容量的可达500公斤以上。

为防止熔化过程中坩埚中的铁渗入铝液，也为保护坩埚，坩埚在使用之前必须在坩埚内壁上喷刷防护涂料后再使用，坩埚炉的涂料情况在相关材料中可以查到。

大型坩埚炉多是固定式的，熔炼过程完成后，可用浇勺由坩埚中舀取熔液浇注，对大铸件也可以将坩埚吊出来浇注。

许多中、小型电阻坩埚炉带有倾动机构，可以倾出坩埚中的溶液。

目前坩埚炉正在向大型化和控制系统机械化方向发展，可倾动式的大型坩埚炉，倾转炉身即可浇出熔液。

1.2.2反射炉熔池式炉膛的熔炼设备称为反射炉。

原始的反射炉是燃煤的，有燃烧室，火焰通过拱型的炉顶反射到熔炼室。

随着再生铝技术的发展，大量现代化的反射炉已经不采用煤为燃料，更多的采用燃油和燃气，因此，反射炉的概念已经淡化，目前一般都称之为火焰式熔炼炉。

燃料加热的反射炉主要由炉底、炉墙和炉顶构成熔炼室。

形成深度浅而面积广的熔池，以盛放金属炉料及熔化的液体金属。

炉墙正面有加料和操作用的炉门。

正规的熔炼炉是配备烟囱的，这样可以有效的改变操作环境，节约能源和便于治理烟气的污染，但目前实际中许多企业的炉子没有烟囱，一些是敞开的，一些在炉门设有集烟罩。

燃煤的炉子在熔炼过程中，从燃烧室来的高温炉气从侧面窗孔冲入熔炼室，而燃油、燃气的炉子的火焰直接喷入炉内，加热了炉顶和炉墙，同时也加热了炉料。

金属炉料就是靠高温炉气和被热到高温的炉顶和炉墙的辐射来加热和熔化的，反射炉因用燃料不同，其构造有较大的差异。

由于反射炉炉堂容积大，其容量可达几十吨，目前熔炼铝合金的炉子大的可达50吨以上。

故可以熔炼各种的炉料，很适用于生产量较大的再生铝企业。

目前反射炉是熔炼铝合金的主要设备。

反射炉有矩形的和圆形的，而大多数采用矩形的，该种炉型筑造比较容易，造价较低。

圆形反射炉成本高，维修不方便，但热能利用率较高,因为相同的周长圆的表面积最大，因此，相同周长的炉子，圆炉的表面积最大，受热的面积大，热效率高。

反射炉在生产中因金属被直接加热，故热效率高，炉料和熔液浅，故升温快和生产率高。

同时，反射炉在清除炉内杂质时也比较容易。

但由于金属与燃烧气相接触，故金属的氧化和吸收气体严重，故杂质较多，影响熔液质量。

另外，由于火焰与炉料直接接触，铝的烧损较大，回收率相对于坩埚炉要低。

反射炉亦可采用电阻加热方式，即电阻反射炉，电阻丝(带)或碳化硅棒悬挂在炉顶土，靠高温的电热元件和炉顶辐射传热，加热炉底上的金属。

它适用熔化熔点较低的铝合金，电阻反射炉的劳动条件较好，熔炼铝合金质量好，但是耗电量很大是严重缺点。

反射炉在再生铝行业大量应用，并派生出许多炉型。

（1）双室反射炉：双室反射炉是一种熔炼再生铝合金的专用设备，因其有能耗低、烧损率低、金属回收率高的优点，故被欧美一些再生铝企业广泛采用。

但由于各国之间的技术壁垒，双室反射炉在我国很少采用。

双室反射炉，顾名思义就是由两个熔炼室组成的熔炼炉，其炉型有多种形式，但一般都是两个熔室，即内熔室和外熔室，两室之间有专门设计的通道，供铝液循环之用。

双室反射炉的外熔室主要起熔化废铝的作用，内熔室则进行熔炼。

在实际操作中，废杂铝直接加入到外熔室的铝融液中，并迅速被过热的铝融液淹没，由于废铝避免了与火焰直接接触，因此废铝的烧损很低，可以大幅度提高铝的回收率。

内熔室的容积大于外熔室，其主要作用是加热铝融液，同时熔炼铝合金。

可以看出，双室反射炉集中了坩埚熔炼炉和反射炉的优点（前者废铝不接触火焰，烧损低；后者容积大，热效率高）。

常用的双室反射炉内熔室配有燃烧系统，而外熔室没有燃烧系统。

废铝由外熔室加入，直接浸泡在过热的铝液中，随之被融化，铝溶液的温度随之下降，经过循环泵进入内熔室，熔融的铝液在内熔室被加热，然后在循环泵的作用下又进入外熔室，继续熔化废铝，如此往复循环进行。

熔炼过程中大量的铝灰在外熔室产生，因外熔室的容积小，表面积小，因此与其它熔炼炉相比可以明显减少添加剂（主要为覆盖剂）的加入量，同时便于铝灰的清除，减轻了工***作强度。

循环泵一般采用陶瓷循环泵或石墨循环泵。

根据资料介绍，双室反射炉添加剂的消耗量仅为其它反射炉的二分之一到三分之一，回收率可以提高2到5个百分点，能耗也可以降低20-30%。

双室反射炉在处理散碎的废铝和铝屑时，以上优势更为突出。

双室反射炉的缺点也是明显的，这就是当废铝熔化到一定数量时，达到了熔炼炉的设计容积，此时要停止加料，进行成分调整和精炼、除气等，再经过静置之后铸锭。

如果炉中的铝融液全部铸锭，那么在进行下一炉熔炼时，开始加入的一部分废铝仍要与火焰接触，仍存在烧损的问题。

为回避这一问题，一些企业在铸锭后期，在炉中预留一部分铝融液，以便进行下一炉的熔炼，但是，预留的这一部分铝融液已经进行了精炼，使其重新与废杂铝混合，还需要重新进行精炼，这样做不仅浪费了工时而且增加了能耗和添加剂的消耗量，而且降低了生产的效率，在经济上是很不合适的。

为解决以上的问题，有的企业另建一个静置炉，双室反射炉只起到熔炼和调整成分的作用，而大部分精炼等过程在静置炉中进行。

（2）带加料井式的融铝炉：该种熔炼炉也是一种双室反射炉，由加料井熔炼炉和磁力泵组成，三者形成一个循环系统，如图所示。

生产中，铝废料持续加到加料井中，被过热的铝液融化，然后在磁力泵的作用下进入反射炉，这样往复进行，达到熔炼的目的。

优点是烧损小，金属回收率高，适应处理碎的废铝料，更适应处理铝屑。

熔炼炉的形式可以是方型的。

（3）带电磁搅拌系统的反射炉：反射炉熔炼再生铝合金过程中，为了促进热的交换，加快铝的熔化速度，增加反应速度，保证铝溶液的成分均匀，要进行搅拌。

每次搅拌都会破坏液面的氧化铝保护层，加大了铝的烧损。

为此，许多单位都在研究搅拌技术，尽管出现了机械耙等，但都不十分理想。

电磁搅拌系统是英国企业研究的技术，适用于各种反射炉和静置炉。

电磁搅拌的原理是将感应线圈安装在炉子底下或侧面，通电之后产生一个行波磁场。

熔池内铝合金溶液的搅拌（流动）是依靠电磁场和导电金属液之间相互作用进行的。

这与电动机的原理类似，电动机的定子相当于搅拌器，转子相当于熔池。

电磁搅拌可以大幅度降低烧损，减轻操作强度，净化了环境，降低炉渣产生量，并可得到成分均匀的铝合金溶液。

电磁搅拌系统的造价很高，需要有较高投资能力的企业才能建设。

（4）落差式反射炉：落差式反射炉又称为子母炉，是一种比较适用的反射炉组，尤其是处理含铁高的废铝料效果甚佳。

子母炉由熔化炉和熔炼炉组成，两者之间相通联，有一定的位差。

熔化炉只起到熔化作用，炉料进入熔化炉之后，快速熔化，然后铝融液流到熔炼炉中，而铁等杂质留在炉中，人工爬出，因此减少了铁与熔融的铝溶液接触的时间，减少了铁熔入铝液中。

进入熔炼炉的铝液进一步熔炼，由于熔炼炉中不存在铁等杂质，因此，在整个熔炼过程中避免了铁对铝融液的污染，保证了铝合金的质量。

子母炉是一种非常值得推广的炉型，大小均可，且投资低廉，适用性强，目前北方地区有许多企业采用此种炉性。

在使用子母炉时，当炉料熔化之后，要尽快放出溶液，减少铝溶液在炉内的停留时间，以减少铁及其它杂质溶入铝液。

（5）旋转式反射炉旋转式熔炉有多种形式，特点是在生产过程中炉体可以旋转360度，这样可以提高热效率，传热速度快，可以基本上免去了搅拌操作。

由于耐火材料均匀的接触熔融的铝液，因此对炉壁的腐蚀均匀（一般熔炉腐蚀最严重的部位在液面线上），因此炉龄也较长。

旋转式熔铝炉必须使用液体或气体燃料。

1.2.3感应炉这是利用电磁感应作用加热金属的一种熔化炉，。

感应电炉根据攻电频率的不同，可分为工频炉(50—60赫兹)．中频炉(1—10千赫兹)和高频炉[200—300千赫兹)。
