20m预应力空心板吊装方案

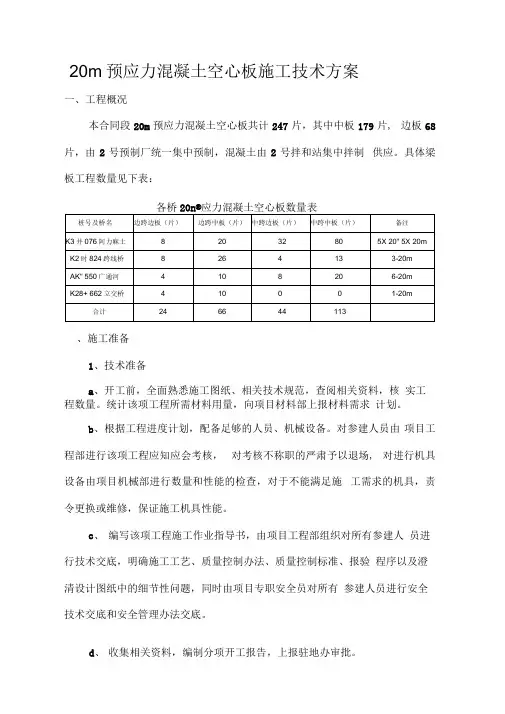

【精品】20m预应力混凝土空心板施工技术方案资料
20m预应力混凝土空心板施工技术方案一、工程概况本合同段20m预应力混凝土空心板共计247片，其中中板179片, 边板68片，由2号预制厂统一集中预制，混凝土由2号拌和站集中拌制供应。
具体梁板工程数量见下表：各桥20n®应力混凝土空心板数量表、施工准备1、技术准备a、开工前，全面熟悉施工图纸、相关技术规范，查阅相关资料，核实工程数量。
统计该项工程所需材料用量，向项目材料部上报材料需求计划。
b、根据工程进度计划，配备足够的人员、机械设备。
对参建人员由项目工程部进行该项工程应知应会考核，对考核不称职的严肃予以退场, 对进行机具设备由项目机械部进行数量和性能的检查，对于不能满足施工需求的机具，责令更换或维修，保证施工机具性能。
c、编写该项工程施工作业指导书，由项目工程部组织对所有参建人员进行技术交底，明确施工工艺、质量控制办法、质量控制标准、报验程序以及澄清设计图纸中的细节性问题，同时由项目专职安全员对所有参建人员进行安全技术交底和安全管理办法交底。
d、收集相关资料，编制分项开工报告，上报驻地办审批。
e、根据项目办中心试验室确定的原材料规格、混凝土配合比通过我部验证后所确定的混凝土配合比，进行采购原材料。
f、对该项工程所用的成品材料取样检查，确定其性能和质量，进行成品原材料的米购。
g、结合实际地形和工程内容，规划确定预制场布设，根据前期报批的预制场方案布设预制台座。
2、现场准备按照前期上报并批复的预制场施工方案，对预制场地进行换填及压实处理。
预制场共布设20硕应力混凝土空心板预制台座32个，台座采用重复利用。
台座采用30cm厚C25混凝土浇筑基础，上铺设水磨石作底模（水磨石磨光大蜡），角钢包边，浇筑台座混凝土时按间距1m设侧模拉杆孔。
台座顶面按照设计图纸跨中设1.5 -2cm反预拱度，预拱度按抛物线设置，计算后由水准仪控制各点高程。
预制场范围内台座与台座之间全部用厚10cm C20混凝土硬化，并在两侧设排水沟，将预制厂范围内的水排出。
20米空心板吊装专项方案 (附计算书,通过专家评审)
XXXXXXXXX工程20m空心板吊装专项施工方案编制：审核：审批：XXXXXXXX公司年月日目录第一节、工程概况1、工程概况2、施工要求及工程目标3、施工平面布置第二节、编制依据第三节、施工计划安排1、施工进度计划2、设备计划第四节、施工工艺技术1、技术参数2、工艺流程3、施工方法4、检查验收第五节、施工安全保证措施1、组织保障2、技术措施3、应急预案4、监测监控5、安全防护措施第六节、劳动力计划1、专职安全生产管理人员2、特种作业人员第七节、计算书1、双机抬梁验算2、行走路面地基承载力验算3、吊索验算4、架桥机验算20m空心板吊装专项施工方案第一节工程概况一、工程概况跨通顺河处设5×20m预应力空心板简支梁桥，桥梁与河道正交，桥梁起止桩号：K0+638.98-K0+744.02，桥梁全长105.04m，桥宽48m（其中两侧人行道及非机动车道桥宽各9m，车行道桥宽30m）。
上部结构采用5×20m预应力钢筋混凝土空心板，空心板板高95cm，中板板宽124cm，边板板宽174cm （悬臂50.5cm）。
全桥预应力钢筋混凝土空心板共180片。
其中中板150片、边板30片。
20m板一片的吊装重量中板为31.25t、边板分别为38.27t。
下部结构：0#、5#桥台采用座板式桥台，桩基采用钻孔灌注桩，桩径均为120cm，1#、2#、3#、4#桥墩采用桩柱式桥墩，直径均为100cm，盖梁高分别为140cm，宽为160cm。
本次方案为全桥20m预应力空心板吊装施工。
二、施工要求及工程目标在梁板安装过程中，我们将加强质量、安全、进度等方面管理，质量目标：梁板安装分项工程合格率100％，优良率90％以上。
安全生产目标：无重大伤亡事故。
工程进度目标：满足业主总进度计划要求，按时完成各节点形象进度计划。
文明施工目标：不发生各类污染环境事故。
三、施工平面布置梁场及桥址吊装施工平面布置图梁板预制前，从梁场选址上考虑，K0+380-K0+600段道路水泥砼路面宽30m，结构层自上而下为26cmC35水泥混凝土（fcm≥5.0MPa）、40cm5%水泥稳定碎石基层、40cm三合土底基层、30cm碎石屋、50cm片石层。
预制空心板吊装施工方案
预制空心板吊装施工方案预制空心板吊装方案工程概况：本标段共有14座桥，其中包括大桥一座、中桥六座、小桥六座和天桥一座，预制空心板549片，其中20米429片、13米40片、10米80片。
上部构造设计为预应力连续空心板，全桥在桥台位置设伸缩缝。
考虑到空心板的交角问题，按照最重的梁板选择吊装机械。
中板安装重量为29.9T，边板的安装重量为33.28T。
为确保工程进度，本合同段计划先进行20米的空心板安装。
为加强梁板安装的安全、质量管理，消除安全隐患，进一步提高安装施工工艺，现上报梁板吊装方案。
准备工作：盖梁、空心板梁等构件经检查评定质量合格，支座的受力情况及安装位置符合设计要求。
起吊时所有设备准备齐全，场地清理处理完成。
请监理工程师批准后正式进行梁板安装施工。
1、架设方法的选择：根据桥位地形条件，梁板预制场地的位置及本部多次对同型梁板的安装经验，基于现有设备，决定采用预制场龙门吊架起梁。
把预制空心板装上挂车，从预制场拖运到架梁施工现场，采用一台70T吊车逐步安装就位。
2、安装设备的安全性：空心板安装中板安装重量为29.9T，边板的安装重量为33.28T，且甩吊最大距离为10米。
用一台70T吊车起吊，安放时水平距离为19.5米，垂直距离为11.5米，吊车臂长度为14.9米，其夹角为70°。
最大能起吊56吨，安全富余系数和稳定性均能符合70T吊车的安装要求。
3、桥梁完成回填，进场道路畅通：桥台采用砂砾回填，并具有一定级配，填筑材料经监理工程师批准方可填筑。
确保台背填筑压实度达到设计和规范要求。
根据回填宽度，应配备足够的碾压机具进行碾压。
填筑应严格按设计要求和规范要求分层，每填一层，碾压一层，检测一层，压实度经监理工程师检测合格后方可填筑下一层。
主要构件及梁板受力计算：1、桥下地基处理：吊车按40T自重计，空心板按34T计。
吊车四个脚点各用2条1.5m×0.25m的方木并排垫。
吊车在起吊空心板时对地基的应力为247kPa，故对地基进行处理承载力达到300 kPa就能满足要求。

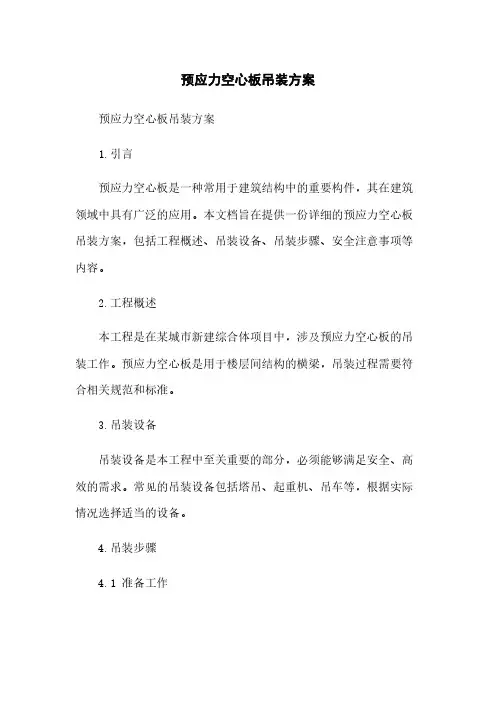

预应力空心板吊装方案
预应力空心板吊装方案预应力空心板吊装方案1.引言预应力空心板是一种常用于建筑结构中的重要构件，其在建筑领域中具有广泛的应用。
本文档旨在提供一份详细的预应力空心板吊装方案，包括工程概述、吊装设备、吊装步骤、安全注意事项等内容。
2.工程概述本工程是在某城市新建综合体项目中，涉及预应力空心板的吊装工作。
预应力空心板是用于楼层间结构的横梁，吊装过程需要符合相关规范和标准。
3.吊装设备吊装设备是本工程中至关重要的部分，必须能够满足安全、高效的需求。
常见的吊装设备包括塔吊、起重机、吊车等，根据实际情况选择适当的设备。
4.吊装步骤4.1 准备工作在进行吊装作业前，必须进行充分的准备工作。
包括：确定吊装计划、检查吊装设备、检查吊装附件、组织作业人员、设置警示标志和隔离设施等。
4.2 吊装前的预处理工作进行吊装前，需要进行一些预处理工作。
包括：检查吊装点的承重能力、检查吊装附件的完好性、确认吊装方式、制定合理的吊装方案等。
4.3 实施吊装作业根据预处理工作的结果，开始实施吊装作业。
吊装作业过程中需要密切配合吊装操作人员和信号人员的指挥，确保安全顺利完成吊装作业。
5.安全注意事项5.1 工作人员必须熟悉吊装操作规程和安全注意事项，并穿戴符合要求的劳动防护用品。
5.2 在吊装过程中，必须加强安全监控和指挥，并做好风险防范措施。
5.3 吊装作业需在风力、雨雪等恶劣天气条件下停止，必要时采取稳定措施。
5.4 吊装设备和吊装附件的安全性能应符合相关规定，且检验合格。
附件：本文档所涉及附件如下：1. 吊装计划书2. 吊装设备检查记录3. 吊装附件检查记录4. 吊装作业记录表5. 吊装问题记录表法律名词及注释：1. 预应力：预先在构件内部施加的轴向力，使构件具有抵抗外荷载的能力。
2. 空心板：截面呈空心结构的板材，常用于建筑结构中的楼层间结构。
预应力空心板吊装专项施工方案
预应力空心板吊装施工技术方案一、工程概况：本工程为5-20米预应力砼空心板桥，桥中心桩号K1+390，下部结构为柱式墩台，钻孔桩基础。
桥全长106米，桥宽为净16米+2*2.25米人行道，全宽20.5米。
全桥五孔一联，共一联；伸缩缝采用GQF-C60伸缩缝。
连端支座采用圆板式四氟滑板橡胶支座（GYZF4250X37mm），其余支座采用圆板式普通橡胶支座（GYZ250X42mm）。
本工程单块空心板梁重30吨，最大吊装重量为30吨。
二、测量准备工作1、依据设计图纸，用全站仪放出桥台、桥墩上的垫石的中心线。
2、用水准仪测出垫石的标高。
3、根据设计图纸垫石的布置，放出支座十字线。
三、机械设备配置1、25吨汽车吊2台，回旋半径10米；50吨汽车吊2台，回旋半径15米。
2、40吨平板拖车1台。
3、枕木10根（存梁和落梁时备用）。
四、运输线路保证在空心板梁预制场至桥之间，修铺一条临时道路，并平整压实至安装现场（桥右幅的西边），以便拖车、吊车行走，确保运输车辆及吊车的安全。
五、空心板梁的吊装顺序预制梁板以进场路前进方向为基准，采用两片板两跨对称吊装，吊装顺序按从左至右的顺序进行吊装。
六、吊车进行吊装作业在空心板梁预制场，准备二台25吨汽车吊，梁两端各放置一汽车吊，分别用钢丝绳吊在吊环上，同时起吊，吊放在准备好的平板拖车上，并运至安装现场。
安装现场准备二台50吨汽车吊，在梁的两端同时起吊空心板梁，将梁平稳的吊放在支座上，并调整位置。
支座已按十字线安置好。
依此方法按顺序吊装完其余的空心板梁。
七、安全保证吊装现场由一名安全员现场指挥吊装，设立安全警示牌，并进行围拦，吊装下范围内禁止站人。
20m预应力空心板梁施工方案(44页 图文并茂)
XX大道道路工程预应力空心板梁施工方案xx有限公司二O一四年七月XX大道道路工程预应力空心板梁施工方案编制：审核：审批：xx有限公司二O一四年七月目录目录 01、编制依据 (1)2、工程概况 (1)3、施工总体部署 (5)3.1工期安排 (5)3.2预制台座设计与布置 (5)3.3存梁台座设计与布置 (7)3.4模板设计与布置 (8)3.5梁场排水系统布置 (16)3.6梁场临时用水、用电布置 (17)3.7龙门吊布置 (17)3.8劳动力、机械设备计划 (18)4、主要施工工艺 (20)4.1空心板预制工艺流程 (20)4.2主要施工工艺及方法 (21)5、工程质量保证措施 (33)5.1空心板预制工艺要点与质量保证措施 (33)5.2成品梁质量保证措施 (36)6、安全、文明、绿色施工保证措施 (36)6.1安全施工保证措施 (36)6.2文明施工保证措施 (37)6.3绿色施工保证措施 (38)附图一空心板预制场平面布置图 (40)附图二空心板预制场台座详图 (41)1、编制依据表1-12、工程概况本项目位于xx市xx镇，属于xx省重点项目——xxxxxx生态休闲项目，是xx生态休闲区对外交通的主要通道之一，起点位于霞浯村霞西区接翔安南路，路线由西往东方向，平行于省道201布线，经xx村、xx村、xx村、xx村，终点至xx村接南港路，路线全长9.387km。
本次设计全线共设置中桥198.36m/3座。
桥梁详细设置情况见下表：表2-1连续。
3座中桥分别位于缓和曲线、圆曲线、直线上，且曲线半径较大，为了施工预制空心板梁的方便，均采用以直代曲的布板方式。
具体布置情况如下：（1）溪东溪中桥：预制板梁高0.95m，采用后张法工艺，其中左幅29.5m宽，单跨布置23榀预制板，右幅26.0m宽，单跨布置20榀预制板。
整桥合计预制空心板129榀，其中边板12榀、中板117榀，预制边板悬臂长度分别为505mm 和630mm，中板宽度为1.24m，安装缝宽0.01m；（2）老港溪中桥：单幅桥梁全宽22.5m，单跨横向布置18榀预制空心板。
预应力空心板(sp板)吊装专项方案
预应力空心板(sp板)吊装专项方案方案一：预应力空心板(sp板)吊装专项方案一、前言本文档旨在制定预应力空心板(sp板)的吊装专项方案，以确保吊装作业的安全和顺利进行。
二、引言预应力空心板(sp板)是一种常用的建筑材料，广泛应用于建筑和桥梁工程中。
其特点是重量轻、强度高、施工方便等。
为保证预应力空心板(sp板)的吊装作业安全，本方案详细介绍了吊装前的准备工作、吊装过程中的注意事项以及吊装后的处理措施。
三、准备工作1. 检查预应力空心板(sp板)的质量和规格，确保其符合设计要求；2. 明确吊装位置和吊装顺序，编制详细的吊装计划；3. 确定吊装所需的起重设备和吊装工具，并进行检查和试验，确保其正常运行；4. 组织吊装人员，并进行相关培训，确保其熟悉吊装操作技术和安全规范。
四、吊装过程中的注意事项1. 进行现场勘察，确定吊装地基的承载能力，保证吊装地面的平整坚固；2. 按照吊装计划进行吊装，确保吊装的稳定性和平衡性；3. 制定详细的吊装方案，包括起重机具的位置、吊点的选择和安全系数的计算等；4. 在吊装过程中，严格遵守安全操作规程，确保人员和设备的安全；5. 根据吊装实际情况，及时调整吊装方案，确保吊装的顺利进行。
五、吊装后的处理措施1. 完成吊装后，检查预应力空心板(sp板)的安装情况，确保其正确、牢固；2. 进行相关施工记录和检查报告的填写，记录吊装过程中的关键控制点和操作细节；3. 对吊装工具和起重设备进行维护和保养，确保其正常使用；4. 清理吊装现场，恢复施工场地的整洁和安全。
附件：本文档所涉及的相关图纸和文件。
法律名词及注释：1. 起重设备：指用于吊装和搬运工作的机械设备，如起重机、吊车等。
2. 安全系数：指起重设备和吊装工具的额定承载能力与实际吊装重量之间的比值，用于评估吊装的安全性。
3. 关键控制点：指吊装作业中需要特别关注和控制的重要环节，如吊装位置、吊装角度等。
方案二：预应力空心板(sp板)吊装专项方案一、前言本文档旨在制定预应力空心板(sp板)的吊装专项方案，确保吊装作业的安全和顺利进行。
空心板预制吊装施工方案
空心板预制吊装施工方案空心板预制吊装施工方案一、工程概况1、本合同段共有1-20米空心板桥两座，即跨权安四级路K278+347和跨定陇路K292+463.5。
梁板长19.94米，共有空心板28片。
本桥在主线K278+347处与权安四级公路相交，桥梁起点桩号为K278+333.99,终点桩号为K278+360.01。
采用1-20m预应力钢筋混凝土空心板，扶壁桥台，钻孔灌注桩基础。
桥梁全长26.02m。
桥梁上部采用预制吊装施工，桥梁板为20m 长的预应力钢筋空心板梁，共14片，安排在预制场集中预制,并且安排与桩基施工同步进行。
梁板采用后张法预制，预应力钢绞线按设计要求逐束张拉，对称交替进行，梁板预制内、外模采用定型钢模，钢筋机械加工，焊接接长，砼机械拌合、振捣。
桩基础采用循环钻机成孔，垂直导管法灌注水下砼，基础使用定型钢模和大块钢模拼装，使用吊车或砼泵输送砼入模。
4、后张法预应力砼空心板的预制施工梁板采用吊车架设施工。
空心板施工工艺流程见表3-3-5[1]、在砼底座上铺钢板作底模，砼基座上一定距离（1米）预留孔洞，以便固定空心板梁模板。
[2]、梁板模板采用定型钢模，在浇筑第一片空心板梁前，对模板进行组拼，组拼结束，对每块钢模按位置编号。
[3]、在底模上放样出各横隔板位置，梁端线并做好标记，确保梁板对接时的精确度。
[4]、将加工好的钢筋按图纸间距、位置进行绑扎成型，同时按图纸所示的坐标位置安装后张法预应力波纹管道，锚垫板，往已成型的预应力孔道内穿入钢绞线，钢绞线下料长度、根数应满足设计图纸要求。
安装完毕进行检查。
[5]、钢筋绑扎完毕后进行内外模板安装。
梁板钢模板拼装顺序为从每个隔板位置向两边拼接，模板拼装结束，用水平仪进行抄平，保证梁顶水平或成一定坡度。
浇筑砼前，模板刷涂脱模剂。
[6]、砼浇筑砼采用砼拌和站拌和，自走式门架运送砼入钢模，用附着式振捣器配合插入式振捣器进行振捣。
附着式振捣器的振捣要分段进行，砼浇筑到的位置及其前后的振捣器可同时开启，并且经常抽动钢绞线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20m预应力空心板双钩吊鱼法吊装方案
我标段的???大桥为9跨20米的先简支后连续的空心板梁，共计１４４片。
根据该工程桥头场地狭小，板梁数量少的实际情况，决定采用双钩吊鱼吊装法架梁。
该法设备简单、经济，但技术性较高，适用于桥高水深、桥下无法操作的桥梁，它以斜拉桥应力方式为原理，力的使用合理，设备轻便，准备工作较短。
一、吊鱼法与双钩吊鱼法
吊鱼法是在要架梁的前方预立一付超过跨度一半长的人字扒杆，扒杆把梁钓过去。
(见图1)
这种方法在抗美援朝、抗洪抢修架梁中曾多次使用过，曾为战时抢修立下不朽的功劳，但要冒一定风险，当梁钓出半跨后，梁就会产生低头下冲，必须做好保险才能保证安全。
双钩吊鱼法与传统的吊鱼法有相似之处，但两者有本质上的区别。
双钩吊鱼法是在待架桥跨的两侧桥墩上都立人字扒杆，用这两组扒杆吊抬梁，架梁前进，前后两组扒杆随着梁位置的变化受力也随之变化，梁始终能保持平稳水平前进(见图2)。
双钩吊鱼法吊装具有准备工作较短，吊装费用比利用双道梁架桥机等费用低的特点。
二、板梁出坑及运输操作
1、板梁出坑
板梁在预制场可以采用门架提梁，将梁横移装车最为安全。
其次板梁在场里可采用30t液压千斤顶两只同时顶梁的一端，在顶之前，先将大梁的另一端进行加固。
在安装千斤顶时，要注意位置的准确性，特别注意板梁两边受力平衡，顶梁起动后，要注意用木板塞在梁底进行保险。
在顶到一定高度时装入平板车，放好后再顶梁的另一端。
2、运输
用5t卷扬机作牵引力进行运输，根据计算运输过程中牵引力是梁自重的1/8，用5t卷扬机作为牵引，引动力绰绰有余，卷扬机采用φ17.5mm的钢丝绳，安全系数为4.4倍。
将梁运输到桥头再进行吊装准备工作。
三、双钩吊鱼法架梁实施方案
１、扒杆的竖立
在桥高水深的情况下，如何在对面墩顶竖立扒杆，这个问题历来是架梁工作的难点，更是吊鱼法架梁的难点，现举架20m板梁为例，说明其方法。
桥5#、6#墩间为20m板梁(见图3)，是在桥高水深处，当梁已架到6#墩位后，怎样把20m梁向前架到5#墩呢？首先要在6#墩位上组装好6#、5#墩上用的人字扒杆①、②，用一般方法在6#墩竖立起②扒杆，再在①扒杆上安装辅助人字扒杆和钢丝绳滑轮组，利用已立好的②扒杆将①扒杆吊
起，并沿桥墩垂直下落，再利用设在前方的滑轮组将①扒杆脚逐步拉向5#墩并呈上倾状态，此时利用①杆上辅助人字扒杆的滑轮组将①扒杆竖立于5#墩顶。
２、板梁吊装
采用双套滑轮组，先将第一套滑轮组挂在梁板的前端吊点上，然后将滑轮组的卷扬机收紧，吊离板车。
再将第二套滑轮组拉到第一套滑轮组所吊位置挂好。
组成双滑轮组并收紧。
前端的卷扬机再进行吊装，同时，后端卷扬机放松，使板梁平稳匀速前进。
将板梁的后端运到第一套滑轮组原所吊位置，再放松第一套滑轮组返回板梁后端吊点进行挂好，再收紧，调离板车，同时3号卷扬机放松拆除。
这时前后两端起重卷扬机同时放松，将梁放到盖梁上。
３、横移梁方案
除采用梁下设滚杠用倒链滑车横移外，还可将人字扒杆变为独脚扒杆，增设横向缆风绳，利用滑轮位置的横移而将梁移动(见图4)。
本桥拟采用以二者相结合的方法。
横移后再进行安装，校正，就位。
四、架梁设备应力的计算
本桥运用5t卷扬机，两套32t的滑轮组和5t的单滑车及32t，5t卸扣等，同时用作图法和余弦定理，推算出拔杆及缆绳等各部位的受力情况（按静力学计算）。
１、本梁重32t，计算时按36t计算，单头为18t，前滑
轮组的挂力约大于18t，加上摩擦力不超出18.8t。
因此，前滑轮组的拉力为18.8t。
在跨墩的过程中，前后两端滑轮组的合力应约大于18.8t。
２、使用情况
A：滑轮组总拉力为18.8t，采用φ17.5mm的钢丝绳，其破断力为16.5t，6轮的滑轮组，穿11条钢丝绳，则每条钢丝绳的受拉力为18.8÷11≈1.71t，加上摩擦阻力，也不超过1.85t，穿滑轮组的钢丝绳约为φ17.5mm，其破断力约为16.5t，单条安全系数为16.5÷1.85≈8.9，安全系数已达8.9倍，按国家起重标准规定是5～6倍；起吊是5t卷扬机，实际使用才1.85t，因此安全系数为5÷1.85≈2.7倍。
B：根据本桥的实际情况，后缆风绳的角度控制到30度左右，根据作图法和计算得后缆风绳的总拉力为14.1 t，采用2条φ24mm钢丝绳，单条破断为28t，2条总和为56t，则56÷14.1=3.97，因此安全系数已达到3.97倍，按规定是3-5倍。
扒杆长度是10米直径22厘米，厚度8毫米的无缝钢管，前方缆条用φ17.5mm的钢丝绳作稳定作用。
C、吊梁的主吊钢丝绳为φ36.5mm，其破断力约为71t，梁的单头18t，在跨墩过程中利用两条，其受力为（2×71）÷18=7.9倍。
因此安全系数达到国家起重标准规范。
五、安全保护措施
1、在准备阶段，做细致的设备检查，作好安全的技术
交底。
所有起重索吊品具及常用机具的技术规格选用都必须做到以计算（带有相应的安全储备）为依据。
2、每天开工前必须检查一次起重运输设备。
每天收工后必须检查一次工具及进行设备维护。
3、卷扬机必须有安全装置，防护装置。
所有工序动作必须统一指挥。
4、现场施工人员必须带好安全帽。
施工人员严禁酒后或穿拖鞋上班。
5、每台卷扬机必须设备双道电门开关，预防突然损坏。
6、架设设备采用5台5T卷扬机，两套32T滑轮组等构件，从理论学计算均能满足力学要求，但所有设备必须严格检查，尤其钢丝绳必须是新出厂的合格产品。
严禁用磨损过度的旧钢丝绳，卷扬机、滑轮组均应检查其安全与防护装置是否正常，严防架设过程中出故障，架梁前应进行试运转。
7、架梁时捆绑梁端固定位置（两端各50cm以内），捆绑时应用木块隔离钢丝绳与砼接触，以防磨损钢丝绳和损坏梁体，应专人负责捆绑，以保证安全可靠。
?公司?项目部
二○○?年?月?日
图1.钓鱼法架梁示意图
中铁十四局集团三公司云万项目部板梁钓鱼法架梁施工制图审核日期
567
图2.双钩钓鱼法架梁示意图
收
放
缆风绳
日期
审核制图板梁双钩钓鱼法架梁施工中铁十四局集团三公司云万项目部
图3.前方墩顶立扒杆方法
7
65②
①
付架
日期
审核制图前方墩顶架立扒杆方法中铁十四局集团三公司云万项目部
增设缆风绳
图4.移梁方法参考
日期
审核制图板梁移梁方法中铁十四局集团三公司云万项目部。
