电机大作业(MATLAB仿真-电机特性曲线)
直流电动机机械特性曲线在Matlab中的仿真
直流电动机机械特性曲线在Matlab中的仿真1. 简介直流电动机是现代工业中应用广泛的一种电动机，其性能参数对于电机的设计、运行和控制都具有重要意义。
机械特性曲线是描述直流电动机转速与负载转矩之间关系的曲线，是电机运行性能分析的重要依据。
本文档将介绍如何使用Matlab软件对直流电动机的机械特性曲线进行仿真分析。
2. 理论基础2.1 直流电动机的工作原理直流电动机的工作原理基于电磁感应定律和洛伦兹力定律。
当直流电源施加在电动机的电极上时，会在转子中产生电磁场，该电磁场与定子磁场相互作用，产生转矩，从而使转子旋转。
2.2 机械特性曲线机械特性曲线是描述直流电动机转速与负载转矩之间关系的曲线。
其主要包括以下几个部分：- 空载特性曲线：电动机在无负载情况下运行时的转速与励磁电流之间的关系。
- 负载特性曲线：电动机在不同负载情况下运行时的转速与负载转矩之间的关系。
- 转速特性曲线：电动机在不同转矩下运行时的转速与转矩之间的关系。
3. Matlab仿真步骤3.1 建立仿真模型在Matlab中，我们可以使用Simulink工具建立直流电动机的仿真模型。
首先，我们需要在Simulink库中找到相关的电动机模块，然后将其拖拽到模型窗口中，连接电源、负载等模块，构建完整的电动机系统。
3.2 设置仿真参数在模型窗口中，我们可以通过参数设置对话框为电动机模型设置各项参数，如电动机的额定电压、额定电流、电枢电阻、电枢电感、励磁电阻、励磁电感等。
此外，还需要为负载设置相应的参数，如负载转矩、负载速度等。
3.3 编写仿真脚本在Simulink中，我们可以使用Matlab脚本来控制仿真过程，实现对电动机模型的初始化、参数设置、仿真运行等操作。
在脚本中，我们可以使用Matlab内置函数对仿真数据进行采集、处理和分析，从而得到机械特性曲线。
3.4 运行仿真并分析结果在完成仿真模型的搭建和参数设置后，我们可以运行仿真脚本，观察电动机模型的运行情况，并采集机械特性曲线上的关键数据。

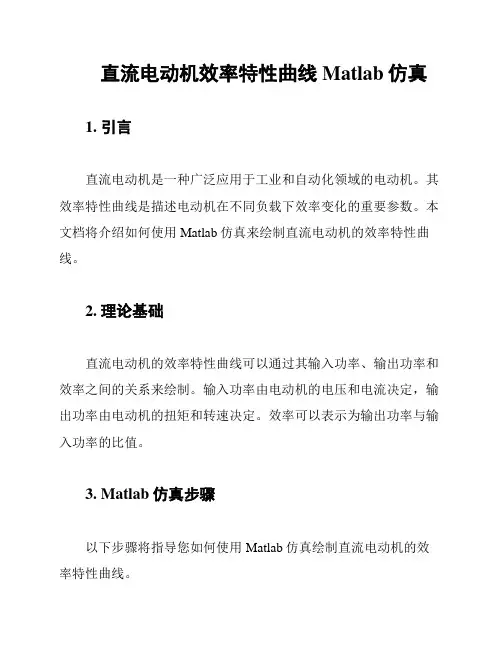

直流电动机效率特性曲线Matlab仿真
直流电动机效率特性曲线Matlab仿真1. 引言直流电动机是一种广泛应用于工业和自动化领域的电动机。
其效率特性曲线是描述电动机在不同负载下效率变化的重要参数。
本文档将介绍如何使用Matlab仿真来绘制直流电动机的效率特性曲线。
2. 理论基础直流电动机的效率特性曲线可以通过其输入功率、输出功率和效率之间的关系来绘制。
输入功率由电动机的电压和电流决定，输出功率由电动机的扭矩和转速决定。
效率可以表示为输出功率与输入功率的比值。
3. Matlab仿真步骤以下步骤将指导您如何使用Matlab仿真绘制直流电动机的效率特性曲线。
3.1 设定参数首先，需要设定直流电动机的参数，包括电动机的电压、电流、扭矩和转速。
这些参数可以根据电动机的规格书或实验数据来确定。
3.2 构建仿真模型使用Matlab的Simulink工具，构建一个包含直流电动机及其控制系统的仿真模型。
模型应包括电动机的电压输入、电流输出和效率计算部分。
3.3 设置仿真参数在Simulink中，设置仿真的时间范围和步长。
确保仿真时间足够长，以观察到电动机在不同负载下的效率变化。
3.4 运行仿真运行仿真并收集电动机在不同负载下的输入功率、输出功率和效率数据。
可以使用Simulink的数据记录器来存储这些数据。
3.5 绘制效率特性曲线使用Matlab的绘图工具，根据收集的数据绘制效率特性曲线。
将效率作为纵轴，负载作为横轴，绘制出电动机的效率特性曲线。
4. 结果分析分析仿真结果，观察电动机在不同负载下的效率变化。
可以得出电动机的最高效率点和效率下降的原因。
5. 结论通过Matlab仿真，可以绘制出直流电动机的效率特性曲线，并分析其在不同负载下的效率变化。
这种方法可以帮助工程师优化电动机的设计和运行，提高电动机的效率和性能。
参考文献[1] 《直流电动机原理与应用》 - 约翰·F·麦克米伦[2] 《电机与拖动》 - 阿尔弗雷德·布劳恩[3] 《Matlab仿真与应用》 - 罗杰·李。
matlab机电系统仿真大作业
一曲柄滑块机构运动学仿真1、设计任务描述通过分析求解曲柄滑块机构动力学方程，编写matlab程序并建立Simulink 模型，由已知的连杆长度和曲柄输入角速度或角加速度求解滑块位移与时间的关系，滑块速度和时间的关系，连杆转角和时间的关系以及滑块位移和滑块速度与加速度之间的关系，从而实现运动学仿真目的。
2、系统结构简图与矢量模型下图所示是只有一个自由度的曲柄滑块机构，连杆r2与r3长度已知。
图2-1 曲柄滑块机构简图设每一连杆（包括固定杆件）均由一位移矢量表示，下图给出了该机构各个杆件之间的矢量关系图2-2 曲柄滑块机构的矢量环3．匀角速度输入时系统仿真3.1 系统动力学方程系统为匀角速度输入的时候，其输入为ω2=θ2,输出为ω3=θ3,θ3；v 1=r 1,r 1。
(1) 曲柄滑块机构闭环位移矢量方程为:R 2+R 3=R 1(2) 曲柄滑块机构的位置方程{r 2cos θ2+r 3cos θ3=r 1r 2sin θ2+r 3sin θ3=0(3) 曲柄滑块机构的运动学方程通过对位置方程进行求导，可得{−r 2ω2sin θ2−r 3ω3sin θ3=r 1r 2ω2cos θ2+r 3ω3cos θ3=0由于系统的输出是ω3与v 1，为了便于建立A*x=B 形式的矩阵，使x=[ω3v 1],将运动学方程两边进行整理，得到{v 1+r 3ω3sin θ3=−r 2ω2sin θ2−r 3ω3cos θ3=r 2ω2cos θ2将上述方程的v1与w3提取出来，即可建立运动学方程的矩阵形式(r 3sin θ31−r 3cos θ30)(ω3v 1)=(−r 2ω2sin θ2r 2ω2cos θ2) 3.2 M 函数编写与Simulink 仿真模型建立3.2.1 滑块速度与时间的变化情况以及滑块位移与时间的变化情况仿真的基本思路：已知输入w2与θ2，由运动学方程求出w3和v1，再通过积分，即可求出θ3与r1。
基于Matlab的直流电动机特性曲线仿真
基于Matlab的直流电动机特性曲线仿真1. 引言直流电动机是一种广泛应用于工业、交通和家电等领域的电动机。
其特性曲线是研究电动机性能的重要工具，能够反映出电动机在不同负载下的运行状态。
本文将通过Matlab软件对直流电动机的特性曲线进行仿真分析。
2. 理论基础2.1 直流电动机的工作原理直流电动机通过电磁感应原理将电能转化为机械能。
其主要组成部分包括定子、转子和电刷。
当给电动机通电时，电流经过电刷与转子上的绕组产生磁场，磁场与定子上的绕组产生电磁力，使得转子旋转。
2.2 直流电动机的特性曲线直流电动机的特性曲线主要包括转速-负载特性曲线、转矩-转速特性曲线和电流-转速特性曲线。
这些曲线能够反映出电动机在不同负载下的运行状态，对于电动机的选型和使用具有重要意义。
3. Matlab仿真模型本节将介绍如何使用Matlab软件构建直流电动机特性曲线的仿真模型。
3.1 模型参数设置首先，需要设置电动机的具体参数，如电动机的额定电压、额定电流、额定功率、电枢电阻、电枢电感等。
这些参数将直接影响到仿真结果的准确性。
3.2 仿真模型构建在Matlab中，可以使用Simulink工具搭建直流电动机的仿真模型。
模型主要包括电源模块、电动机模块、负载模块和测量模块。
其中，电动机模块为关键部分，需要选择合适的电动机模型以满足仿真需求。
3.3 仿真参数设置在搭建完仿真模型后，需要设置仿真参数，如仿真时间、时间步长等。
此外，还需要对测量模块进行设置，以获取所需的仿真数据。
4. 仿真结果与分析完成仿真模型搭建和参数设置后，运行仿真程序，得到直流电动机的特性曲线。
4.1 转速-负载特性曲线转速-负载特性曲线反映出电动机在不同负载下的运行状态。
通过分析该曲线，可以了解电动机的启动性能、调速性能等。
4.2 转矩-转速特性曲线转矩-转速特性曲线反映出电动机在不同转矩下的运行状态。
通过分析该曲线，可以了解电动机的输出转矩与转速之间的关系。
直流电动机机械特性曲线Matlab仿真
直流电动机机械特性曲线Matlab仿真1.选题目的与意义与交流电动机相比，直流电动机有良好的调速性能，它的调速范围较广；调速连续平滑；经济性好，设备投资较少，调速损耗较小，经济指标高；调速方法简便，工作可靠。
在许多工业部门，例如大型轧钢设备、大型精密机床、矿井卷扬机、电缆设备等对线速度一致性要求较高的地方，通常都采用直流电动机作为原动机来拖动工作机械。
直流电动机作为原动机带动各种生产机械工作，想负载输出机械能。
在控制系统中，直流电机还有其它的用途，例如测速电机、伺服电机等。
直流电动机由于具有调速性能好、制动控制便利、启动转矩大的特点而在工业等领域广泛应用。
直流电动机主要分为四种，其中他励直流电动机的应用是最广泛的，故研究他励直流电动机的机械特性便更有一定的指导意义，也是我们选择这个课题的原因。
电动机的机械特性，即电动机的转速n随着转矩T而变化的特性，可表达成 n=f（T）的函数关系。
在特性曲线上，电机的转速与电磁转矩关系是瞬时的，电磁转矩的变化将引起转速瞬时变化。
若能更好地了解电动机的机械特性，就能在合适的场合使用更适合的电动机，同时也能更好把握其机械特性对于启动、调速、制动等方面的应用。
下面我们将通过Matlab软件对他励直流电动机的机械特性进行仿真分析，从而得出一些结论。
2.理论基础他励直流电机电路如下图所示：忽略电机电刷接触压降，可得电枢回路电势平衡方程式：U=Ea+IaRa (2-1) 其中Ra为电枢回路电阻，Ea为主磁场在电枢绕组中的感应电动势，称为电枢反应电势。
在直流电机中，电势是由电枢绕组切割磁感线产生的，根据电磁感应定律有：Ea=CeΦn (2-2) 其中Ce是由电机的结构决定的参数，称为电势常数。
在直流电机中，电磁转矩是由电枢电流和磁场相互作用产生的电磁力形成的，于是有：Te=CTΦIa (2-3) 其中，CT是由电机结构决定的常数，称为电势常数。
3.数学模型选题要求如下：一台他励直流电动机额定数据如：PN=12kW，UN=220V，IN=60A，nN=1500rpm，电枢回路总电阻（含电刷接触电阻）Ra=0.4Ω，采用MATLAB完成下列曲线的绘制：（1）电枢回路外串不同电阻时人工机械特性（2）改变电枢电压时的人工机械特性（3）弱磁调速时的人工机械特性查阅相关资料，得直流电机机械特性表达式：电枢回路所串电阻Rad阻值计算过程如下：当Rad等于零时，得到的直流电机机械特性，称之为直流电机的固有机械特性。
直流电动机特性曲线的Matlab仿真分析
直流电动机特性曲线的Matlab仿真分析简介直流电动机是一种常用的电动机类型，具有广泛的应用。
了解直流电动机的特性曲线对于设计和控制电机系统非常重要。
本文将介绍如何使用Matlab进行直流电动机特性曲线的仿真分析。
仿真步骤1. 定义电机参数：首先，需要定义直流电动机的参数，包括电阻、电感、电动势常数等。
这些参数可以通过电机的技术手册或实验测量得到。
2. 建立电机模型：使用Matlab的Simulink工具，建立直流电动机的模型。
模型中包括电机的输入电压、电流、转速等变量。
3. 设定仿真参数：设置仿真的时间范围和步长。
根据需要，可以选择合适的仿真时间和步长，以获得准确的仿真结果。
4. 运行仿真：运行仿真模型，可以得到电机在不同输入电压和负载条件下的特性曲线。
可以观察电机的转速、转矩、效率等参数随着输入电压和负载的变化情况。
5. 分析结果：通过观察仿真结果，可以分析直流电动机在不同工作条件下的性能特点。
比如，可以确定电机的最大转速、最大转矩、最佳效率点等。
注意事项- 在进行仿真前，需要确保电机参数的准确性。
如果参数不准确，可能会导致仿真结果与实际情况不符。
- 在选择仿真时间和步长时，需要根据实际需求和计算资源来决定。
过长的仿真时间和过小的步长可能会导致仿真时间过长或计算资源消耗过大。
- 在分析结果时，需要注意结果的合理性和可靠性。
可以与实际测试结果进行对比，以验证仿真结果的准确性。
结论使用Matlab进行直流电动机特性曲线的仿真分析可以帮助我们了解电机在不同工作条件下的性能特点。
通过对仿真结果的分析，可以优化电机控制策略，提高电机系统的效率和性能。
机电控制系统分析与设计大作业之一--基于matlab的直流电机双闭环调速系统的设计与仿真
《机电控制系统分析与设计》课程大作业一基于MATLAB的直流电机双闭环调速系统的设计与仿真学院：专业：班级：学号：姓名：1.前言从七十年代开始，由于晶闸管直流调速系统的高效、无噪音和快速响应等优点而得到广泛应用。
双闭环直流调速系统就是一个典型的系统，该系统一般含晶闸管可控整流主电路、移相控制电路、转速电流双闭环调速控制电路、以及缺相和过流保护电路等．给定信号为0～10V直流信号，可对主电路输出电压进行平滑调节。
采用双PI调节器，可获得良好的动静态效果。
根据转速、电流双闭环调速系统的设计方法，用MATLAB做了双闭环直流调速系统仿真综合调试，分析系统的动态性能，并进行校正，得出正确的仿真波形图。
本文还对实际中可能出现的各种干扰信号进行了仿真，另外本文还介绍了实物验证的一些情况。
关键词：MATLAB 直流调速双闭环转速调节器电流调节器一、 应用现状带电流截止负反馈环节、采用PI 调节器的单闭环调速系统，既保证了电动机的安全运行，又具有较好的动、静态性能。
然而仅靠电流截止环节来限制起动和升速时的冲击电流，性能并不令人满意，为充分利用电动机的过载能力来加快起动过程，专门设置一个电流调节器，从而构成电流、转速双闭环调速系统，实现在最大电枢电流约束下的转速过渡过程最快的“最优”控制。
本节介绍双闭环调速系统。
二、 设计参数转速、电流双闭环直流调速系统，采用双极式H 桥PWM 方式驱动。
电机参数：额定功率 200W ； 额定电压 48V ； 额定电流 4A ；额定转速 500r/min ；电枢回路总电阻 R=8Ω； 允许电流过载倍数 λ=2； 电势系数C e =0.04V ·min/r ； 电磁时间常数T L =0.008s ； 机电时间常数 T m =0.5；电流反馈滤波时间常数T oi =0.2ms ； 转速反馈滤波时间常数T on =1ms要求转速调节器和电流调节器的最大输入电压U *nm =U *im =10V ； 两调节器的输出限幅电压为10V ；PWM 功率变换器的的开关频率f=10kHz ； 放大倍数K=4.8； 动态参数设计指标： 稳态无静差；电流超调量i δ≤5%；空载启动到额定转速时的转速超调量δ≤25%； 过渡过程时间t s =0.5s 。
直流电动机机械特性曲线在Matlab中的仿真
直流电动机机械特性曲线在Matlab中的仿真简介本文档将介绍如何使用Matlab软件进行直流电动机机械特性曲线的仿真。
直流电动机是一种常见的电动机类型，了解其机械特性对于电机控制和应用非常重要。
准备工作在开始仿真之前，需要准备以下内容：1. 安装Matlab软件：确保你已经安装了最新版本的Matlab软件，以便进行仿真实验。
2. 直流电动机参数：收集直流电动机的参数，包括额定电压、额定电流、空载转速、额定转速等。
3. 电机模型：根据直流电动机的参数建立电机模型，包括电机的转矩方程和转速方程。
仿真步骤以下是在Matlab中进行直流电动机机械特性曲线仿真的步骤：1. 创建仿真模型：打开Matlab软件，并创建一个新的仿真模型。
你可以选择使用Simulink工具箱来建立电机的仿真模型。
2. 设定电机参数：在仿真模型中，设定直流电动机的参数，包括额定电压、额定电流、空载转速、额定转速等。
3. 建立电机模型：根据直流电动机的参数建立电机模型。
这包括建立电机的转矩方程和转速方程。
4. 设定输入信号：为了进行仿真实验，需要设定一个输入信号，例如电压或电流信号。
可以根据需要设定输入信号的幅值和频率。
5. 运行仿真：在仿真模型中运行仿真实验。
根据设定的输入信号和电机模型，Matlab将计算出电机的转速、转矩等参数，并生成相应的机械特性曲线。
6. 分析结果：根据仿真结果，分析直流电动机的机械特性曲线。
可以通过绘制曲线图、计算关键参数等方式来分析仿真结果。
结论通过使用Matlab软件进行直流电动机机械特性曲线的仿真，我们可以更好地了解直流电动机的性能和特点。
这对于电机控制和应用的设计和优化非常有帮助。
希望本文档能够帮助你进行直流电动机的仿真实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机大作业专业班级：电气XXXX姓名：XXX学号：XXX指导老师：张威一、研究课题（来源：教材习题 4-18 ）1. 74 、R 2 0.416 、X 2 3.03 、R m 6. 2 X m 75 。
电动机的机械损耗p139W,额定负载时杂散损耗p320W,试求额定负载时的转差率、定子电流、定子功率因数、电磁转矩、输出转矩和效率。
二、编程仿真根据T 形等效电路:3D -R Q运用MATLAB 进行绘图。
MATLAB 文本中，P N PN ，U N UN ，尺 R 1，X 1X1 , R 2R 2，X 2 X 2，R mRm, X mXm ，ppjixiesunh ao ，p pzasansunhao 。
定子电流I11，定子功率因数 Cosangle1，电磁转矩Te ， 效率 Xiaolv 。
1.工作特性曲线绘制MATLA 文本：R1=0.715;X 仁1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesu nhao=139; pzasa nsu nhao=320;p=2;m 仁 3; ns=1500;PN=17000;UN=380;fN=50; Z1=R1+j*X1; Zm=Rm+j*Xm; for i=1:2500s=i/2500; nO=n s*(1-s); Z2=R2/s+j*X2;Z=Z1+Zm*Z2/(Zm+Z2);有一台三相四极的笼形感应电动机， 参数为P N17kW 、U N 380V (△联Rm结）、尺 0. 715 、X jlcrSU1=UN;I1=U1/Z;l110=abs(l1);An gle 仁an gle(ll);Cosa ngle10=cos(A ngle1);P仁3*U1*l110*Cosa ngle10;l2=l1*Zm/(Zm+Z2);Pjixie=m1*(abs(I2))A2*(1-s)/s*R2;V=(1-s)*pi*fN;Te0=Pjixie/V;P20=Pjixie-pjixies un hao-pzasa nsun hao;Xiaolv0=P20/P1;P2(i)=P20;n (i)=n0;l11(i)=l110;Cosa ngle1(i)=Cosa ngle10;Te(i)=Te0;Xiaolv(i)=Xiaolv0;hold on;endfigure(1)plot(P2, n);xlabel('P2[W]');ylabel(' n[rpm]'); figure(2) plot(P2,l11);xlabel('P2[W]');ylabel('l1[A]'); figure(3) plot(P2,Cosa nglel); xlabel('P2[W]');ylabel('go nglvyi nshu'); figure(4) plot(P2,Te);xlabel('P2[W]');ylabel('Te[Nm]'); figure(5) plot(P2,Xiaolv);xlabel('P2[W]');ylabel('xiaolv');(1)转速特性n f(P2)亘X 10 (2)定子电流特性I ! f(P2)(3)定子功率因数特性cos i f(P2)0.5 1 1 5P2[V/](4)电磁转矩特性T e f(P2)0.2 0.4 0.6 0 8 1 12 1.4P2[W|2.机械特性曲线绘制1. 改变U1 值，实现降压调速: 5=(380,330,260,200,150V )MATLA文本：R1=0.715;X 仁1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesunhao=139;pzasa nsunhao=320;m仁3;p=2; ns=1500;PN=17000;UN=380;fN=50;Z1= R1+j*X1;Zm=Rm+j*Xm;U11=380;U12=330;U13=260;U14=200;U15=150;for k=1:1:5if k==1U1= U11;elseif k==2U仁U12;elseif k==3U仁U13;elseif k==4U1= U14;else U1= U15endfor i=1:1:2500s=i/2500;(5)效率特性f(P2)JC 1.6944+)4¥:DJSM2l1.( 1 B 2x 1Q4n 0=ns*(1-s);Z2=R2/s+j*X2;Z=Z1+Zm*Z2/(Zm+Z2);I1=U1/Z;l2=l1*Zm/(Zm+Z2);Pjixie=m1*(abs(l2)F2*(1-s)/s*R2;V=(1-s)*pi*fN;Te0=Pjixie/V;n (i)=n0;Te(i)=Te0;endplot(Te, n);hold on;end2. 采用恒 E1/f1 控制，f1= (50,40,30,20,10Hz ) 先求额定负载下转速n N :由转速特性可知 P N 17kW 寸，n N 1470r/min 。
MATLA 文本：R1=0.715;X 仁1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesu nhao=139;pzasa nsunhao=320;m 仁 3;p=2;PN=17000;UN=380;fN=50; nN=1470; ns=60*fN/p; sN=1-nN/ns; Z1=R1+j*X1; Zm=Rm+j*Xm; Z2N=R2/sN+j*X2;Zmeq=Zm*Z2N/(Zm+Z2N);E1N=abs(UN*Zmeq/(Z1+Zmeq)); f1仁 50;f12=40;f13=30;f14=20;f15=10; for k=1:1:5 if k==1 f1=f11; elseif k==2 f1=f12; elseif k==3 f1=f13; elseif k==4 f1=f14; else f1=f15 endicoo -KJ1C1.2 Y. rosX- 1.5>ie-C4 Y ：1t700.2 J4 ..b 1.E 18for i=1:1:2500 s=i/2500;n s=60*f1/p;X21=X2*(f1/fN);n 0=ns*(1-s);Z2仁R2/s+j*X21;E仁E1N*f1/fN; l2=E1/(abs(Z21));Pjixie=m1*I2A2*(1-s)/s*R2;V=(1-s)*pi*f1;Te0=Pjixie/V;n (i)=n0;Te(i)=Te0;endplot(Te, n);hold on;end当恒磁通变频时，最大转矩不变3. 采用恒U1/f1 控制，基频之下：f1= (50,40,30,20,10Hz )MATLA文本：R1=0.715;X 仁1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesu nhao=139;pzasa nsunhao=320;m仁3;p=2;PN=17000;UN=380;fN=50; nN=1470;fl仁50;f12=40;f13=30;f14=20;f15=10;for k=1:1:5if k==1f1=f11;elseif k==2f1=f12;elseif k==3f1=f13;elseif k==4f1=f14;else f1=f15endfor i=1:1:2500s=i/2500;n s=60*f1/p;n 0=ns*(1-s);X11=X1*(f1/fN);X21=X2*(f1/fN);Xm仁Xm*(f1/fN);Z仁R1+j*X11;Zm=Rm+j*Xm1;Z2=R2/s+j*X21;Z=Z1+Zm*Z2/(Zm+Z2);U仁UN*(f1/fN);I1=U1/Z;l2=l1*Zm/(Zm+Z2);Pjixie=m1*(abs(l2)F2*(1-s)/s*R2;V=(1-s)*pi*f1;Te0=Pjixie/V;n (i)=n0;Te(i)=Te0;endplot(Te, n); hold on;endxlabel('Te[Nm]');ylabel(' n[rpm]');随着频率减小，最大转矩变小4. 采用恒U1/f1 控制，基频之上：f1= (50,60,70,80,90Hz )MATLA文本：R1=0.715;X 仁1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesu nhao=139;pzasa nsunhao=320;m仁3;p=2;PN=17000;UN=380;fN=50; nN=1470;f11= 50;f12=60;f13=70;f14=80;f15=90;for k=1:1:5if k==1f1=f11;elseif k==2f1=f12;elseif k==3f1=f13;elseif k==4f1=f14;else f1=f15endfor i=1:1:2500s=i/2500;n s=60*f1/p;n 0=ns*(1-s);X11=X1*(f1/fN);X21=X2*(f1/fN);Xm仁Xm*(f1/fN);Z1= R1+j*X11;Zm=Rm+j*Xm1; Z2=R2/s+j*X21; Z=Z1+Zm*Z2/(Zm+Z2);U1=UN;I1=U1/Z; l2=l1*Zm/(Zm+Z2);Pjixie=m1*(abs(l2)F2*(1-s)/s*R2;V=(1-s)*pi*f1;Te0=Pjixie/V;n (i)=nO;Te(i)=TeO;endplot(Te, n);hold on;end xlabel('Te[Nm]');ylabel(' n[rpm]');基频之上，根据转矩公式，最大转矩先是反比于频率的一次方，然后反比于频率的二次方。
三、总结通过这次研究性学习我受益匪浅，其中最大的收获就是MATLAB^件的绘图功能，知道如何编写程序绘制二维曲线。
另外，我更进一步的理解了感应电动机运行特性曲线的走势和原因，有助于我对感应电动机的工作原理进一步的认识。
降压调速和变频变频调速是感应电机应用的很重要的一部分，对其深入的了解是为之后在电气领域工作打好基础。
