2250mm带钢热连轧机板形调控性能改善与提高(精)
2250mm热轧连加热炉节奏控制分析及改进

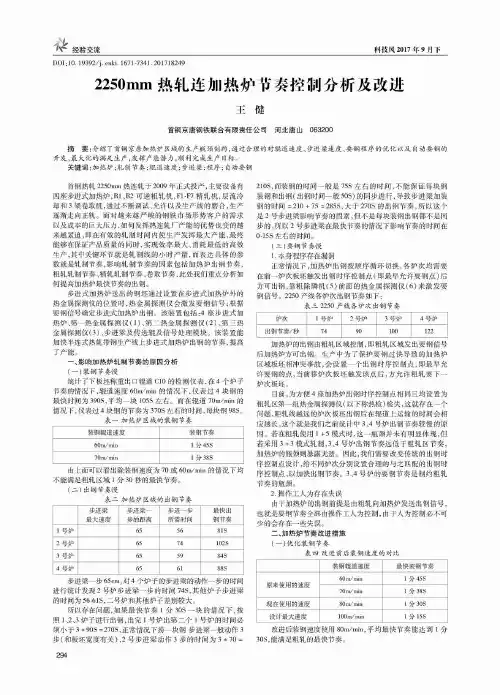

2250mm 热轧连加热炉节奏控制分析及改进王健首钢京唐钢铁联合有限责任公司河北唐山063200摘要:介绍了首钢京唐加热炉区域的生产瓶颈制约，通过合理的对辊道速度、步进梁速度、要钢程序的优化以及自动要钢的 开发，最大化的满足生产，发挥产能潜力，顺利完成生产目标。
关键词！加热炉（札制节奏;辊道速度;步进梁;程序；自动要钢经验交流________________________________________________________________________________科技风2〇17年9月下D 01：10.19392/j . cnki . 1671-7341.201718249首钢热轧2250m m 热连轧于2009年正式投产，主要设备有 四座步进式加热炉，R 1、R 2可逆粗轧机，：F 1-F 7精轧机，层流冷 却和3架卷取机，通过不断调试、允许以及生产线的磨合，生产 逐渐走向正轨。
面对越来越严峻的钢铁市场形势客户的需求 以及成本的巨大压力，如何发挥热连轧厂产能的优势也变的越 来越紧迫，即在有效的轧制时间内使生产发挥最大产能，最终 能够在保证产品质量的同时，实现效率最大、消耗最低的高效 生产，其中关键环节就是轧制线的小时产量，而表达具体的参 数就是轧制节奏，影响轧制节奏的因素包括加热炉出钢节奏， 粗轧轧制节奏、精轧轧制节奏、卷取节奏，此处我们重点分析如 何提高加热炉最快节奏的出钢。
步进式加热炉送出的钢坯通过设置在步进式加热炉外的 热金属探测仪的位置时，热金属探测仪会激发要钢信号；根据 要钢信号确定步进式加热炉出钢。
该装置包括:4座步进式加 热炉、第一热金属探测仪（1)、第二热金属探测仪（2)、第三热 金属探测仪(3)、步进梁及传送辊及信号处理模块。
该装置能 加快半连式热轧带钢生产线上步进式加热炉出钢的节奏，提高 了产能。
一、影响加热炉轧制节奏的原因分析(一）装钢节奏慢统计了下板坯称重出口辊道C 10的检测仪表，在4个炉子 节奏的情况下，辊道速度60m /m m 的情况下，仪表过4块钢的 最快时间为390S ，平均一块105S 左右。
首钢2250mm热连轧机技术规格
首钢京唐2250mm热轧生产线技术规格书（修改版）（机械部分）上海重型机器厂二00五年十一月一十九日目录一、原料与产品二、设备与技术参数三、设备清单一．原料与产品1．原料规格（100%连铸坯）所有原料全部为连铸坯，由相邻的连铸车间通过辊道送入热轧车间。
板坯规格如下：板坯厚度：230、250mm（以230mm为主）板坯宽度：1100mm～2180mm板坯长度：9000～12000mm(长尺)4500～5800mm（短尺）板坯重量：42t(max.)2．钢种2250mm热轧带钢生产线生产的产品品种为：生产的主要钢种有碳素结构钢、优质碳素结构钢、锅炉及压力容器用钢、造船用钢、桥梁用钢、管线用钢、耐候钢、IF钢、双相（DP）和多相（MP）及相变诱导塑性钢（TRIP）、超微细品粒高强度钢等。
3.成品规格带钢厚度： 1.2～25.4mm带钢宽度：830～2130mm钢卷内径：%%c762mm;钢卷外径：%%c2200mm(max)最大卷重：42t；最大单位卷重：24kg/mm年产钢卷量：550万吨二．设备及技术参数1. 除鳞机前辊道作用输送板坯位置位于加热炉与除鳞机之间。
技术参数类型单独传动辊道长度约4320mm辊间距约1080mm辊子数 5个辊径 450mm辊身长 2250mm辊道速度 0±1.5m/s设计辊类型实心锻钢，轴颈冷却辊轴承调心滚子轴承辊传动通过电机减速机和联轴器传动润滑辊道轴承和集中干油润滑系统相连2. 除鳞机辊道作用输送板坯位置位于除鳞机内部技术参数类型单独传动辊道长度约6860mm辊间距不等辊子数 8个辊径 450mm辊身长 2250mm辊道速度 0±1.5m/s设计辊类型实心锻钢辊辊轴承调心滚子轴承润滑辊道轴承和集中干油润滑系统相连3. 初级除鳞机作用去除板坯表面氧化铁皮位置除鳞机位于除鳞机辊道上技术参数除鳞箱的长度约5600mm水压喷嘴处的最大压力180—190bar190bar时水消耗总量 max710m3／h喷水宽度约2300mm集管数量上部 2下部 2喷嘴数量每个集管37个设计喷嘴扁平喷嘴除鳞箱罩装有收集水槽集水槽集中在罩的上部链帘在出入口侧、钢制4. 定宽机前辊道作用输送板坯通过定宽机。
2250mm热连轧机粗精机组能力匹配研究
中图分类号
A
R esearcng Bet ween RM and F M for 2250mm H ot StripM ill
Zhao W enbo Ren Yan jun
( C ap ita l Eng ineering & Research Incorpo ration L i m ited , Be ijing 100176)
Q345两个代表钢种 , 分别代表低 碳钢及高 强度 钢 , 低碳钢及高强度钢的基本比例为 70 % 30 %。 产品按钢种、 厚度、 宽度的产量分配见表 1 。表中 的 % 代表该规格所占总产 量的百分比。同时还 考虑了 80 % 20 % 和 90 % 10 % 两种低碳钢与高 强度钢的比例情况 ( 本文未列出产品按 厚度、 宽 度详细产量分配 ), 以便研究 钢种比例对粗精机 组能力的影响。
AB STRACT Configurations and character istic of new 2250mm ho t strip m ills constructed in ch ina are expatia ted. Paper take the products m ix of 2250mm ho t strip m ill in som e ne w lager comp lex steel plant as a basis . A nd a l so take seek ing reasonab le m a tch ing between RM and FM and avo idance superabundance capacity as a pr inc ipia. A t te m pts to ana ly ze capac ity m atching between R M and F M for m a instream configurations in design T he resu lts proved tha t in case of econom ica l output the capacity m atch ing of third type configuration is m ore reasonable than other . At the sa m e ti m e influence of high strength stee l share on ho t strip m ill load ratio are rav e. l R esults can be used fo r ref e rence and can gu ide the design of hot tr ip m ill in ne w gene ra tion stee l p lant . K EYW ORDS H o t strip m ill M atch ing for capac ity P recise design RM FM
包钢2250mm热轧薄规格带钢轧制技术
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｃ ｏ ｎ ｖ ｅ ｎ ｔ ｉ ｏ ｎ ａ ｌ ｈ ｏ ｔ ｓ ｔ ｒ ｉ ｐ ｒ ｏ ｌ ｌ ｉ ｎ ｇ； ｔ ｈ ｉ ｎ ｇ ａ ｕ ｇ ｅ ｓ ｔ ｒ ｉ ｐ ｓ ｔ ｅ ｅ ｌ ； ｓ ｋ ｉ ｔ ａ ｉ ｌ — ｈ ｉ ｔ ｔ ｉ ｎ ｇ ； ｓ ｔ ａ ｂ ｉ ｌ ｉ ２ ５ ０ ｍｍ热连轧生产线轧制薄规格带钢的关键技
术进 行 了分 析 和总结 。
２ 影 响薄带轧 制的因素
影响薄规格带钢轧制的因素较多， 应研 究板坯 不同加热方 式及加热均 匀性对薄规格带 钢轧制 的 影响， 研究如何减小板 坯粗轧 区域的温降 ， 研究如 何减小中问坯 的楔形 、 镰 刀弯 ， 研究如何 控制薄带 头部 在精 轧后 部 机架 的翘 头 ， 研 究 轧 制 润滑 油 的使
１ 前 言
包钢 ２ ２ ５ ０ ｍｍ 热 轧生 产线 主要 机 械设 备 和关
态等 刮。
２ ． １ 温度 的影 响
键技术 由德国西马克 Ｓ ＭＳ 提供 ， 电气控制系统引进
日本 ＴＭＥ Ｉ Ｃ技术 。主要 设备 包 括 ４座 步进 式 加 热 炉、 定 宽压 力 机 、 １架 可 逆 式 二 辊 粗 轧 机 、 １架 可 逆 式 四辊 粗 轧 机 、 ７机 架 Ｃ ＶＣ精 轧 连 轧 机 、 ３台 地 下 卷 取机 ， 该 机组 于 ２ ０ １ ３年 １ ０月 投 产 。热 轧 薄 规 格 的稳 定 生产 是该 生 产线 追求 的 目标 ， 本 文从 温 度 控 制、 中间坯形 状控 制 、 穿带翘头、 甩 尾 等 方 面 对 常 规
2250mm轧机横切线生产高强度钢的工艺优化

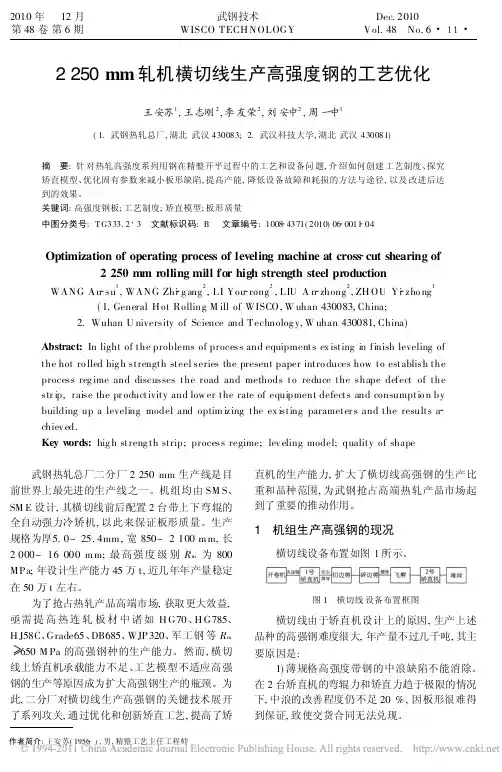

作者简介:王安苏(1956 ),男,精整工艺主任工程师2250mm 轧机横切线生产高强度钢的工艺优化王安苏1,王志刚2,李友荣2,刘安中2,周一中1(1.武钢热轧总厂,湖北武汉430083; 2.武汉科技大学,湖北武汉430081)摘 要:针对热轧高强度系列用钢在精整开平过程中的工艺和设备问题,介绍如何创建工艺制度、探究矫直模型、优化固有参数来减小板形缺陷,提高产能,降低设备故障和耗损的方法与途径,以及改进后达到的效果。
关键词:高强度钢板;工艺制度;矫直模型;板形质量中图分类号:T G333.2+3 文献标识码:B 文章编号:1008 4371(2010)06 0011 04Optimization of operating process of leveling machine at cross cut shearing of2250mm rolling mill for high strength steel productionWANG An su 1,WANG Zhi g ang 2,LI You rong 2,LIU A n zhong 2,ZH OU Yi zho ng1(1.General H ot Rolling M ill of WISCO,W uhan 430083,China;2.Wuhan U niversity of Science and Technolog y,W uhan 430081,China)Abstract:In light of the problems of process and equipments ex isting in finish leveling of the hot ro lled hig h strength steel series the present paper intro duces how to establish the process reg ime and discusses the road and methods to reduce the shape defect of the str ip,raise the pr oductivity and low er the rate of equipment defects and consumptio n by building up a leveling model and optim izing the ex isting parameter s and the results a chiev ed.Key w ords:hig h streng th strip;process regime;lev eling model;quality of shape 武钢热轧总厂二分厂2250mm 生产线是目前世界上最先进的生产线之一。
邯钢2250mm热轧厂提高成材率的研究与应用
281管理及其他M anagement and other邯钢2250mm 热轧厂提高成材率的研究与应用蔡守丹（河钢邯钢邯宝公司热轧厂，河北 邯郸 056000）摘 要：钢铁企业轧钢工序提高成材率是提高经济效益的重要手段之一。
针对邯钢2250mm 热轧生产线，影响成材率的主要因素有炉生氧化烧损、中间坯切头切尾两部分构成。
为了在现有成材率的基础上能够有效提高成材率，重点从降低加热炉氧化烧损和减少中间坯切头切尾率两方面内容，进行分析研究，成材率得到了有效提高，创造了可观的经济效益。
关键词：氧化烧损在炉时间切损量成材率中图分类号：TG333.17 文献标识码：A 文章编号：11-5004（2020）24-0281-2 收稿日期：2020-12作者简介：蔡守丹，男，生于1983年，汉族，山东济宁人，本科，工程师，研究方向：板坯热轧生产。
轧钢工序提高成材率是提高经济效益的重要手段之一。
针对邯钢2250mm 热轧生产线，年产量在480万吨，成材率提高后，可以创造可观的经济效益，也是降低生产成本的有效途径。
对标先进生产线，2250mm 热轧生产线，成材率仍有提高的空间。
根据成材率计算公式：成材率=合格品/(投料重量+轧废)*100%，但轧废占比较小，18年轧废只有155.63吨，主要影响金属损失的影响因素是炉生氧化烧损和中间坯的头尾切损量。
通过研究和现场实际应用，对比2018年度，2019年度成材率指标逐步提高，年成材率有97.54%提高到97.97%，平均提高0.43%，全年回收合格产品20258.26吨[1]。
1 降低氧化烧损的技术方案与实施降低氧化烧损，主要解决板坯在炉时间长，加热制度分配，炉内气氛调整，优化板坯出炉温度，炉生氧化铁皮厚度测量分析。
通过分析板坯在炉时间与氧化铁皮厚度对应关系，在炉时间和成材率的对应关系，寻找出合理的在炉时间控制范围，开发出一种步进式加热炉精确控制板坯在炉时间的方法，实现板坯在炉时间可控性，降低氧化烧损。
2250mm热连轧粗轧区域跟踪控制分析及改进
291管理及其他M anagement and other2250mm 热连轧粗轧区域跟踪控制分析及改进王 健（首钢京唐钢铁联合有限责任公司，河北 唐山 063200）摘 要：介绍了首钢京唐2250粗轧区域跟踪控制存在的问题，通过合理的对一级控制程序及现场设备的优化改进，提高了粗轧区域板坯跟踪的控制精度，减少事故的发生。
关键词：粗轧；跟踪控制；一级程序；现场设备中图分类号：TG334.9 文献标识码：A 文章编号：11-5004（2019）12-0291-2收稿日期：2019-12作者简介：王健，男，生于1988年，河北唐山人，研究方向：轧钢。
首钢热轧2250mm 热连轧于2009年正式投产，主要区域加热炉区域、粗轧区域、精轧区域、卷取区域。
其中粗轧区域设备包括高压水除鳞机、压力定宽机、R1可逆粗轧机、R2可逆轧机以及连接辊道。
所谓粗轧物料跟踪就是指控制钢坯的活动，通过物料跟踪控制轧线设备的动作时序，传输轧制数据。
板坯正确传输是生产工艺要求的基本功能之一。
通过板坯跟踪来实现相关设备的动作：如，侧导板的对中控制，定宽机的头尾短行程控制，立辊短行程和位置控制，轧机的咬钢控制，高压除鳞水的开闭控制，辊道的升降速控制等。
跟踪出错，必然导致相关设备的动作出错，进而影响板坯的工艺、质量要求。
由于来料板坯的复杂性以及现场环境（水汽、氧化铁皮飞溅）干扰的影响，造成回退板坯，推废板坯，产生带出品的故障经常发生[1]。
1 影响粗轧区域板坯跟踪主要问题的原因分析1.1 板坯在SSP入口打滑，造成跟踪出错板坯在SSP 入口频繁出现打滑引起的跟踪出错事故，跟踪出错导致SSP 前侧导板对中异常（侧导板无法夹到板坯或只夹到一部分）。
造成侧导板入口和出口宽度超偏差200mm 以上，触发连锁保护。
SSP 入口夹送辊“板坯跟踪”建立滞后或者提早，都会对定宽机的后续控制产生影响。
具体表现为：板坯出现头部、尾部宽窄不一的不合格产品，板坯出现整体宽度超宽或拉窄的不合格产品。
2 250 mm热轧粗轧板坯叩翘头原因分析及优化
2 250 mm热轧粗轧板坯叩翘头原因分析及优化作者：吴秀鹏刘伟王挺来源：《科技与创新》2014年第09期摘要：在热轧宽带钢生产中，板坯轧制后叩翘头控制非常重要，叩翘头过大可能会撞坏设备，影响产品的质量和生产的稳定性。
对此，分析各因素对板坯叩翘头的影响，寻找改善板坯叩翘头准确的操作和控制方法，确保生产能够稳定进行。
关键词：热轧；板坯轧制；叩翘头；SKL值中图分类号：TG335.11；TG335.5文献标识码：A 文章编号：2095－6835（2014）09－0011－0212 250 mm线粗轧工艺流程简介首钢京唐2 250 mm热轧生产线粗轧工艺流程为：板坯加热后，经粗轧除鳞箱去除表面氧化皮，经定宽机减宽，经二辊轧机R1轧制1～3道次，四辊轧机R2轧制6～8道次，轧制成温度、板型和表面质量都满足精轧要求的中间坯，最终经精轧7机架连轧机轧制成合格的带钢，卷取成卷。
2板坯叩翘头对轧制的影响从保护设备和轧制稳定性等角度考虑，板坯头尾微翘为理想的轧制状态。
但受复杂的轧制因素综合作用，板坯头尾往往呈叩头或翘头过大状态，这对设备安全和生产稳定性造成较大的威胁。
板坯翘头或叩头较大对生产的影响有以下几点。
2.1损坏设备或造成卡钢事故板坯叩头且高速运行时，容易撞击辊道、裙板，损坏辊道轴承或撞断辊道，发生顶撞裙板卡钢等事故；板坯翘头较大时，容易顶到刮水板、防翘板等设备，造成卡钢事故，严重影响生产节奏。
2.2板坯翘头较大时，头尾黑斑严重当R1、R2轧机除鳞水封水效果较差时，大量除鳞水外漏后沿板坯上表面流动，板坯翘头部位受水流冲刷温降最大，形成严重黑斑，使黑斑处塑性降低，轧制后容易形成裂纹，降低表面质量；同时，黑板处变形抗力增加，存在轧机过载停车的风险。
2.3除鳞重合度变化板坯翘头较大时，板坯上表面与除鳞喷嘴距离过小，无法保证上除鳞集管的重合度；而板坯下表面与离除鳞集管距离增加，使除鳞打击力降低，导致上、下表面除鳞不净，降低表面质量。
