单片机中的电机控制技术与应用
单片机控制电机的方式
单片机控制电机的方式单片机作为嵌入式系统的核心，广泛应用于各种控制领域。
其中，单片机控制电机是一个重要的应用领域。
本文将介绍单片机控制电机的方式，包括直流电机、步进电机、伺服电机三个方面。
一、直流电机控制1.1 单极性控制单极性控制是最简单的直流电机控制方式，它的电源和直流电机连接在一起，通过改变电源正负极之间的电压大小和方向来改变直流电机的转速和转向。
1.2 双极性控制双极性控制是一种更加高级的直流电机控制方式，它可以使直流电机实现正反转和调速。
1.3 PWM控制PWM控制是一种数字控制方式，它可以调节电源电压的有效值，从而改变直流电机的转速和转向。
PWM控制的理论基础是调制原理，通过改变PWM波的占空比来改变电机的输出功率，从而实现电机的调速和正反转。
二、步进电机控制步进电机是一种特殊的电机，它的转动是以步进的形式进行的，每一步的功率相等，稳定性和精度较高，被广泛应用于各种需要精密控制的领域。
步进电机的控制方式有以下几种：2.1 单相双极控制单相双极控制是最简单的步进电机控制方式，它可以使步进电机实现一定程度的正反转和调速，但是功率低，精度不高，适用于一些比较简单的应用场合。
2.2 双相驱动控制双相驱动控制是一种更加高级的步进电机控制方式，它分为单向驱动和双向驱动。
双向驱动比单向驱动更加灵活，可以实现更加复杂的控制功能。
2.3 微步驱动控制微步驱动控制是一种针对步进电机控制的高级技术，通过改变步进电机的每一步数来实现更加精确的控制。
目前，微步驱动控制已经被广泛应用于各种需要高精度控制的领域。
三、伺服电机控制伺服电机是一种在工业自动化中经常使用的电机，它具有速度反馈、位置反馈和转矩反馈等功能，可以实现高效、高精度的控制。
伺服电机的控制方式有以下几种：3.1 位置控制位置控制是一种使用最为广泛的伺服电机控制方式，它通过电机位置传感器反馈电机当前位置信息，从而实现定位和精确位置控制。
3.2 速度控制速度控制是伺服电机的另一种重要控制方式，它通过电机速度传感器反馈电机当前速度信息，从而实现高效的速度控制。

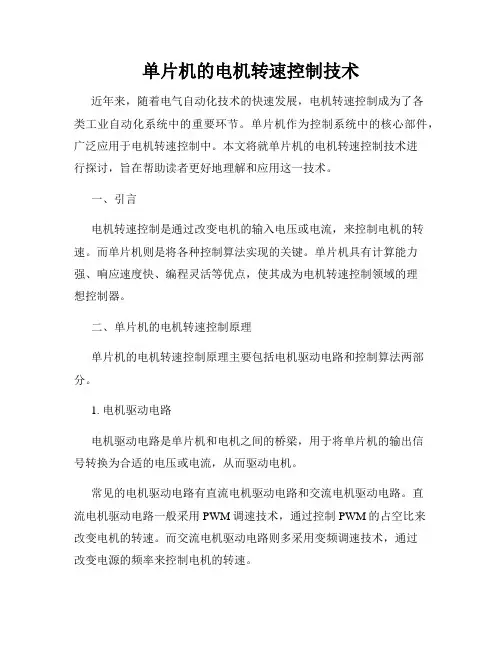

单片机的电机转速控制技术
单片机的电机转速控制技术近年来，随着电气自动化技术的快速发展，电机转速控制成为了各类工业自动化系统中的重要环节。
单片机作为控制系统中的核心部件，广泛应用于电机转速控制中。
本文将就单片机的电机转速控制技术进行探讨，旨在帮助读者更好地理解和应用这一技术。
一、引言电机转速控制是通过改变电机的输入电压或电流，来控制电机的转速。
而单片机则是将各种控制算法实现的关键。
单片机具有计算能力强、响应速度快、编程灵活等优点，使其成为电机转速控制领域的理想控制器。
二、单片机的电机转速控制原理单片机的电机转速控制原理主要包括电机驱动电路和控制算法两部分。
1. 电机驱动电路电机驱动电路是单片机和电机之间的桥梁，用于将单片机的输出信号转换为合适的电压或电流，从而驱动电机。
常见的电机驱动电路有直流电机驱动电路和交流电机驱动电路。
直流电机驱动电路一般采用PWM调速技术，通过控制PWM的占空比来改变电机的转速。
而交流电机驱动电路则多采用变频调速技术，通过改变电源的频率来控制电机的转速。
2. 控制算法控制算法是单片机控制电机转速的核心。
常见的控制算法有PID算法、模糊控制算法、遗传算法等。
PID算法是最常用的一种控制算法，它通过比较期望转速和实际转速之间的误差，计算出合适的控制量，从而使实际转速逐渐趋近于期望转速。
模糊控制算法通过建立模糊规则和模糊推理机制，根据当前转速和误差大小来决定控制量的大小。
模糊控制算法具有较好的鲁棒性，能够适应各种环境条件下的转速控制。
遗传算法则是一种进化算法，通过对种群的选择、交叉和变异等过程来寻找最优解，从而实现电机转速的精确控制。
三、单片机的电机转速控制实现单片机的电机转速控制实现主要包括硬件设计和软件编程两个方面。
1. 硬件设计硬件设计是根据具体的控制需求和要求，选择合适的电机驱动电路和周边电路，并进行电路设计和元件选型。
在硬件设计中，需要考虑电机的额定电流、功率、工作电压等参数，选择适当的驱动电路。
单片机中的PWM技术及相关应用
单片机中的PWM技术及相关应用PWM技术是一种常用的数字信号调制技术，能够通过改变信号的占空比来控制电路中的开关元件，实现对电路的调节和控制。
在单片机应用中，PWM技术被广泛应用于电机驱动、LED亮度调节、音频处理等方面，具有较大的实际意义和应用价值。
首先，PWM技术在电机控制和驱动中发挥着重要作用。
通过控制PWM信号的占空比，可以调节电机的转速和扭矩。
对于直流电机控制而言，可以通过改变PWM信号的占空比来改变电机的平均电压，从而实现对电机的转速控制。
而对于步进电机，通过改变驱动信号的频率和占空比，可以实现步进电机的准确位置控制。
此外，PWM技术还被广泛应用于无刷直流电机（BLDC）的驱动中，通过改变PWM信号的占空比和相位，可以实现对BLDC电机的转速和方向控制。
其次，PWM技术在LED照明领域中起到非常重要的作用。
由于LED的亮度和颜色是由电流大小和电压波形的调节来决定的，因此利用PWM技术可以实现对LED的亮度调节。
通过改变PWM信号的占空比，可以控制LED的闪烁频率，从而实现亮度的调节。
同时，利用PWM技术还可以实现多个LED灯的时序控制，例如交替闪烁、呼吸灯效果等。
此外，PWM技术还在音频处理中得到广泛应用。
通过PWM技术可以实现数字音频信号的模拟输出，并通过低通滤波器将PWM信号转换为模拟音频信号。
在数字音频播放器、音响系统等领域中，PWM技术可以实现高保真度的音频输出。
通过控制PWM信号的频率和占空比，可以实现对音频信号的调节，例如音量控制、音调调节等。
此外，PWM技术还有许多其他应用。
例如在温度控制系统中，可以利用PWM 技术实现对加热元件的温度控制，通过调节PWM信号的占空比，可以实现加热元件的温度变化。
在数码相机的曝光控制中，PWM技术可以实现对快门的控制，通过改变PWM信号的占空比和频率，可以控制快门的开启和关闭时间，从而实现曝光时间的调节。
总结而言，PWM技术在单片机中具有广泛的应用。
单片机在物理实验中的应用及其控制技术
单片机在物理实验中的应用及其控制技术引言：随着科技的不断进步，单片机在各个领域得到了广泛的应用，尤其在物理实验中。
本文将探讨单片机在物理实验中的应用，以及涉及的控制技术。
一、单片机在物理实验中的应用1. 数据采集与处理在物理实验中，往往需要大量的数据采集和处理。
传统的采集方式常常繁琐且效率低下，而单片机则能够实现高效的数据采集和处理。
通过单片机的模拟输入接口，可以将传感器采集到的信号进行转换和放大，然后再通过数字输入接口将数据输入单片机进行进一步处理。
这样，实验者可以快速获得准确的数据，并进行相应的分析和实验结果的呈现。
2. 自动控制实验中的某些操作较为繁琐，而且需要实时监控。
单片机的灵活性和高效性使得它成为物理实验中自动控制的理想选择。
通过编程设置，可以实现自动化的调节和控制。
例如，在温控实验中，可以将单片机与温度传感器和加热装置相连，利用单片机的控制算法实现温度的精确控制，从而确保实验结果的准确性。
3. 信号发生器在物理实验中，常常需要产生各种频率和振幅的信号。
传统的信号发生器可能无法满足特定需求，而单片机则可以通过PWM输出和DAC转换来实现高精度的信号发生。
通过合理的编程和控制，可以生成不同频率、幅度和波形的信号，满足实验的需求。
二、单片机在物理实验中的控制技术1. 串口通信控制在物理实验中，常常需要与计算机或其他设备进行连接和通信。
单片机可以通过串口与计算机进行数据的传输和控制。
通过串口与上位机软件的配合，可以实现对单片机进行程序的下载、参数的设置和实时数据的监测。
这种通信方式不仅简单方便，而且可以提高实验的效率和精确度。
2. 脉宽调制（PWM）控制脉宽调制是一种常用的控制技术，可以通过改变信号的脉冲宽度来实现对输出信号的控制。
在物理实验中，单片机的PWM输出可以用于控制电机的转速、灯光的亮度等。
通过合理的编程和控制，可以实现复杂的控制要求，如速度平稳调节和灯光的渐变效果。
3. 脱机控制技术有些物理实验需要长时间运行或实时监控，但人工无法24小时全天候参与。
单片机电机控制
单片机电机控制引言：单片机作为一种集成电路芯片，广泛应用于各个领域，尤其在电机控制方面发挥着重要作用。
本文将介绍单片机在电机控制中的应用及相关知识，以及常见的控制方法和技术。
一、单片机在电机控制中的应用单片机在电机控制中的应用广泛，包括直流电机控制、步进电机控制、交流电机控制等。
通过单片机的控制，可以实现电机的启停、速度调节、方向控制等功能。
1. 直流电机控制：直流电机是一种常见的电机类型，广泛应用于各个领域。
单片机可以通过PWM信号控制直流电机的转速和方向。
通过改变PWM信号的占空比，可以控制直流电机的速度，通过改变PWM信号的正负脉冲，可以控制直流电机的正转和反转。
2. 步进电机控制：步进电机是一种精密控制的电机，常用于需要准确定位的应用中。
单片机可以通过控制步进电机驱动器的信号，实现步进电机的精确控制。
通过改变驱动器信号的频率和脉冲数，可以控制步进电机的转速和步距。
3. 交流电机控制：交流电机是一种常见的电机类型，广泛应用于各个领域。
单片机可以通过外部电路和传感器，获取交流电机的相关信号，从而实现对交流电机的控制。
常见的控制方法包括矢量控制、电流控制和速度控制等。
二、电机控制的常见方法和技术在单片机电机控制中，常见的方法和技术有PWM调速、PID控制、闭环控制等。
1. PWM调速：PWM调速是一种通过改变PWM信号的占空比来调节电机转速的方法。
通过改变占空比，可以改变电机的平均电压和平均功率，从而实现电机的调速功能。
PWM调速具有调速范围广、控制精度高的优点，在电机控制中被广泛应用。
2. PID控制：PID控制是一种比例、积分和微分控制的方法，常用于对电机速度和位置的控制。
通过测量电机的反馈信号和设定值，PID控制可以根据误差的大小来调整控制器的输出，从而实现电机的精确控制。
3. 闭环控制：闭环控制是一种通过反馈信号来调节电机控制器输出的方法。
通过测量电机的反馈信号，可以实时调整控制器的输出，从而实现对电机的精确控制。
单片机课程设计-单片机控制步进电机
单片机课程设计-单片机控制步进电机单片机课程设计单片机控制步进电机一、引言在现代自动化控制领域，步进电机以其精确的定位和可控的转动角度，成为了众多应用场景中的关键组件。
而单片机作为一种灵活、高效的控制核心，能够实现对步进电机的精确控制，为各种系统提供了可靠的动力支持。
本次课程设计旨在深入研究如何利用单片机来有效地控制步进电机，实现特定的运动需求。
二、步进电机的工作原理步进电机是一种将电脉冲信号转换为角位移或线位移的开环控制电机。
它由定子和转子组成，定子上有若干个磁极，磁极上绕有绕组。
当给绕组依次通电时，定子会产生磁场，吸引转子转动一定的角度。
通过控制通电的顺序和脉冲数量，可以精确地控制电机的转动角度和速度。
三、单片机控制步进电机的硬件设计（一）单片机的选择在本次设计中，我们选用了常见的_____单片机。
它具有丰富的引脚资源、较高的运算速度和稳定的性能，能够满足控制步进电机的需求。
（二）驱动电路为了驱动步进电机，需要使用专门的驱动芯片或驱动电路。
常见的驱动方式有全桥驱动和双全桥驱动。
我们采用了_____驱动芯片，通过单片机的引脚输出控制信号来控制驱动芯片的工作状态，从而实现对步进电机的驱动。
（三）接口电路将单片机的引脚与驱动电路进行连接，需要设计合理的接口电路。
接口电路要考虑信号的电平匹配、抗干扰等因素，以确保控制信号的稳定传输。
四、单片机控制步进电机的软件设计（一）控制算法在软件设计中，关键是确定控制步进电机的算法。
常见的控制算法有脉冲分配法和步距角细分法。
脉冲分配法是根据电机的相数和通电顺序，按照一定的时间间隔依次输出控制脉冲。
步距角细分法则是通过在相邻的两个通电状态之间插入中间状态，来减小步距角，提高电机的转动精度。
（二）程序流程首先，需要对单片机进行初始化设置，包括引脚配置、定时器设置等。
然后，根据用户的输入或预设的运动模式，计算出需要输出的脉冲数量和频率。
通过定时器中断来产生控制脉冲，并按照预定的顺序输出到驱动电路。
单片机与电机驱动器的接口技术及应用
单片机与电机驱动器的接口技术及应用1. 引言单片机与电机驱动器的接口技术在现代电子设备中起着至关重要的作用。
单片机作为一种微型计算机芯片，常用于控制各种电子设备的运行。
而电机驱动器则用于驱动电机进行特定的转动或控制。
本文将深入探讨单片机与电机驱动器的接口技术以及应用，包括常见的接口类型、接口电路设计和接口应用。
2. 单片机与电机驱动器的接口类型单片机与电机驱动器之间的接口类型可以根据应用的需求选择。
常见的接口类型包括并行接口、串行接口和模拟接口。
2.1 并行接口并行接口是指单片机与电机驱动器之间同时传输多位数据的接口。
这种接口通常使用多个引脚进行数据传输，具有较高的传输速率和实时性。
并行接口操作相对简单，适用于控制高速运动的电机。
2.2 串行接口串行接口是指单片机与电机驱动器之间逐位传输数据的接口。
这种接口通常使用较少的引脚进行数据传输，传输速率较低但适用于长距离传输。
串行接口可以采用SPI、I2C、UART等通信协议，根据具体需求选择合适的协议。
2.3 模拟接口模拟接口是指单片机通过模拟电压信号与电机驱动器进行通信的接口。
通常采用模拟输入输出方式，通过模拟信号控制电机的转速和方向。
模拟接口适用于一些特殊的电机控制需求，如无刷直流电机等。
3. 单片机与电机驱动器的接口电路设计接口电路设计是确保单片机与电机驱动器之间正常通信的关键。
以下是一个基本的接口电路设计示例。
3.1 电源电压匹配单片机与电机驱动器的电源电压需要匹配，确保电路正常工作。
如果电源电压不匹配，会导致电机不能正常驱动或单片机工作不稳定。
因此，在接口电路设计中需要注意选择适合的电源电压。
3.2 电平转换电路单片机通常使用的是TTL电平（0V和5V），而电机驱动器可能使用不同的电平标准，如CMOS（0V和3.3V）。
为了确保信号的正常传输，需要使用电平转换电路将单片机输出的电平转换为电机驱动器所需的电平标准。
3.3 电流放大电路单片机的输出电流很小，无法直接驱动电机。
单片机的电机位置控制技术
单片机的电机位置控制技术在现代工业控制系统中，电机的位置控制技术起着至关重要的作用。
而单片机作为电子产品中的重要组成部分，也被广泛应用于电机位置控制技术中。
本文将探讨单片机在电机位置控制中的应用及相关技术。
一、单片机在电机位置控制中的应用单片机是一种集成了处理器、内存、IO口以及各种外设接口的微型计算机芯片。
在电机位置控制中，单片机作为控制器的核心部分，负责接收传感器信号、计算电机位置误差、控制执行器，实现对电机位置的准确定位和控制。
在不同的电机位置控制系统中，单片机的应用方式有所差异。
例如在步进电机控制系统中，单片机可以通过调整电机相电流和脉冲输出频率来实现电机位置控制。
而在伺服电机控制系统中，单片机则通过接收位置传感器的反馈信号，并根据位置误差进行PID控制，来驱动电机轴向的运动。
二、单片机在电机位置控制中的关键技术1. 位置传感器技术：准确获取电机位置信息是实现电机位置控制的基础。
常用的位置传感器包括光电编码器、霍尔传感器等。
单片机需要通过接口电路与位置传感器进行连接，并能够读取传感器输出的位置数据。
2. 脉冲宽度调制（PWM）技术：对于直流电机的位置控制，单片机可以通过PWM技术来控制电机转速和方向。
通过调整PWM的占空比，可以控制电机驱动器的输出电压和电流，从而实现电机的位置控制。
3. PID控制算法：在伺服电机控制中，PID控制算法被广泛应用。
单片机通过读取位置传感器的反馈信号，计算位置误差，并根据PID 控制算法输出控制信号，驱动执行器来实现位置调节。
PID控制算法的准确性和稳定性直接影响着电机位置控制的效果。
三、单片机在电机位置控制中的实际应用案例1. 工业自动化领域：在自动化生产线上，单片机可以用于控制机器人的电机位置，实现物料搬运、组装等操作。
通过编写相应的控制程序，单片机可以完成对电机位置的高精度控制。
2. 机械设备领域：在一些机械设备中，如纺织机械、数控机床等，单片机可以通过与传感器和执行器的连接，实现对电机位置的闭环控制，提高设备的精度和稳定性。
