RACAL6113基站综合测试仪技术特点
电信阿郎Compact基站产品描述

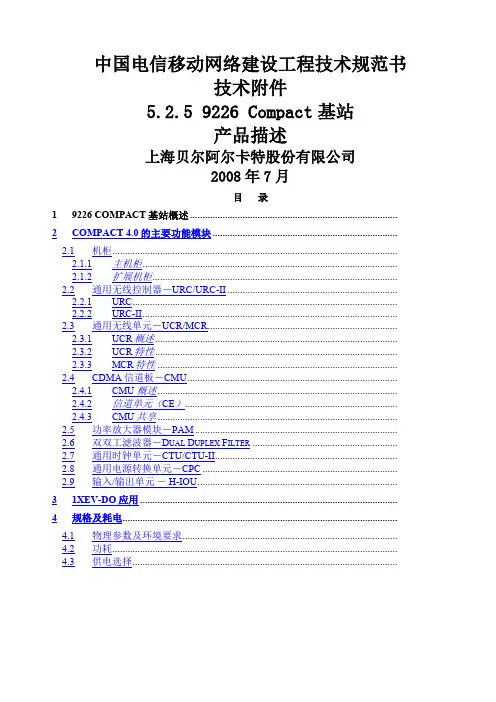

中国电信移动网络建设工程技术规范书技术附件5.2.5 9226 Compact基站产品描述上海贝尔阿尔卡特股份有限公司2008年7月目录19226 COMPACT基站概述 ................................................................................... 2COMPACT 4.0的主要功能模块 ..........................................................................2.1机柜..................................................................................................................2.1.1主机柜......................................................................................................2.1.2扩展机柜..................................................................................................2.2通用无线控制器－URC/URC-II ....................................................................2.2.1URC..........................................................................................................2.2.2URC-II......................................................................................................2.3通用无线单元－UCR/MCR............................................................................2.3.1UCR概述.................................................................................................2.3.2UCR特性.................................................................................................2.3.3MCR特性 ................................................................................................2.4CDMA信道板－CMU....................................................................................2.4.1CMU 概述................................................................................................2.4.2信道单元（CE）.....................................................................................2.4.3CMU共享 ................................................................................................2.5功率放大器模块－PAM .................................................................................2.6双双工滤波器－D UAL D UPLEX F ILTER ..........................................................2.7通用时钟单元－CTU/CTU-II.........................................................................2.8通用电源转换单元－CPC ..............................................................................2.9输入/输出单元－H-IOU................................................................................ 31XEV-DO应用 ....................................................................................................... 4规格及耗电..............................................................................................................4.1物理参数及环境要求......................................................................................4.2功耗..................................................................................................................4.3供电选择..........................................................................................................19226 Compact基站概述9226 Compact基站是上海贝尔阿尔卡特公司CDMA产品系列的新基站成员，分为室内和室外两种站型，基站具有体积小，重量轻，可靠性高的特点。
福禄克 fluke ESA612电气安全分析仪

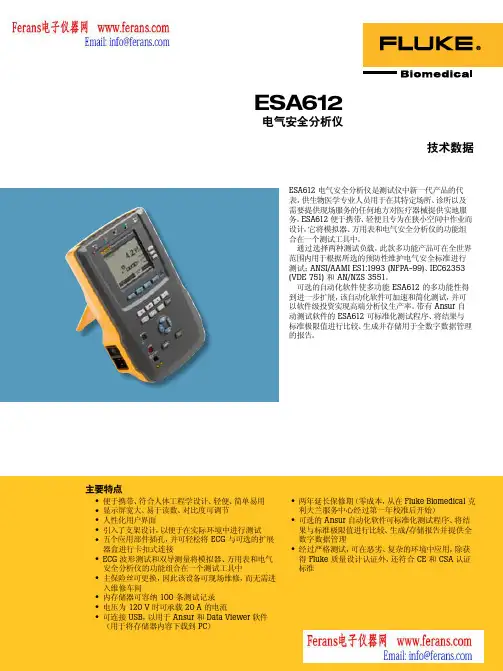

ESA612电气安全分析仪• 便于携带、符合人体工程学设计、轻便、简单易用• 显示屏宽大、易于读数、对比度可调节• 人性化用户界面• 引入了支架设计，以便于在实际环境中进行测试• 五个应用部件插孔，并可轻松将 ECG 与可选的扩展器盒进行卡扣式连接• ECG 波形测试和双导测量将模拟器、万用表和电气安全分析仪的功能组合在一个测试工具中• 主保险丝可更换，因此该设备可现场维修，而无需进入维修车间• 内存储器可容纳 100 条测试记录• 电压为 120 V 时可承载 20 A 的电流• 可连接 USB ，以用于 Ansur 和 Data Viewer 软件 • 两年延长保修期（零成本，从在 Fluke Biomedical 克利夫兰服务中心经过第一年校准后开始）• 可选的 Ansur 自动化软件可标准化测试程序、将结果与标准极限值进行比较、生成/存储报告并提供全数字数据管理• 经过严格测试，可在恶劣、复杂的环境中应用，除获得 Fluke 质量设计认证外，还符合 CE 和 CSA 认证标准技术数据主要特点ESA612 电气安全分析仪是测试仪中新一代产品的代表，供生物医学专业人员用于在其特定场所、诊所以及需要提供现场服务的任何地方对医疗器械提供实地服务。
ESA612 便于携带、轻便且专为在狭小空间中作业而设计，它将模拟器、万用表和电气安全分析仪的功能组合在一个测试工具中。
通过选择两种测试负载，此款多功能产品可在全世界范围内用于根据所选的预防性维护电气安全标准进行测试：ANSI/AAMI ES1:1993 (NFPA-99)、IEC62353 (VDE 751) 和 AN/NZS 3551。
可选的自动化软件使多功能 ESA612 的多功能性得到进一步扩展，该自动化软件可加速和简化测试，并可以软件级投资实现高端分析仪生产率。
带有 Ansur 自动测试软件的 ESA612 可标准化测试程序、将结果与标准极限值进行比较、生成并存储用于全数字数据管理的报告。
综合测试仪HP8922M

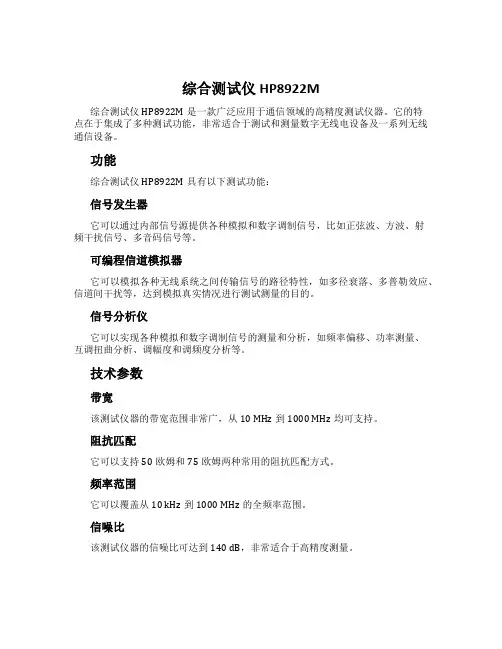

综合测试仪HP8922M综合测试仪HP8922M是一款广泛应用于通信领域的高精度测试仪器。
它的特点在于集成了多种测试功能，非常适合于测试和测量数字无线电设备及一系列无线通信设备。
功能综合测试仪HP8922M具有以下测试功能：信号发生器它可以通过内部信号源提供各种模拟和数字调制信号，比如正弦波、方波、射频干扰信号、多音码信号等。
可编程信道模拟器它可以模拟各种无线系统之间传输信号的路径特性，如多径衰落、多普勒效应、信道间干扰等，达到模拟真实情况进行测试测量的目的。
信号分析仪它可以实现各种模拟和数字调制信号的测量和分析，如频率偏移、功率测量、互调扭曲分析、调幅度和调频度分析等。
技术参数带宽该测试仪器的带宽范围非常广，从10 MHz到1000 MHz均可支持。
阻抗匹配它可以支持50欧姆和75欧姆两种常用的阻抗匹配方式。
频率范围它可以覆盖从10 kHz到1000 MHz的全频率范围。
信噪比该测试仪器的信噪比可达到140 dB，非常适合于高精度测量。
动态范围它的动态范围为100 dB，能够满足各种测试场合的需要。
调制方式它支持各种常用的调制方式，如AM、FM、PM、FSK、PSK和QAM等。
应用领域综合测试仪HP8922M被广泛应用于以下领域：无线通信无线通信的各种设备均需要使用测试仪器来验证其功能、性能测试和特性分析等。
HP8922M可以支持智能手机、电视、制作厂商等无线通信应用。
卫星通信卫星通信的测试需要非常高的精度，只有具备高精度的测试仪器才能胜任。
HP8922M能够支持各种卫星通信的测试和测量。
军用通信军用通信领域更是需要高精度测试仪器来支撑。
HP8922M能够支持军用通信设备的测试和测量，满足各种极端环境下的测试需求。
总结综合测试仪HP8922M是一个集成了多种测试功能的高精度测试仪器，支持各种常见的调制方式，广泛应用于通信、卫星通信和军用通信等领域。
它有着广泛的使用范围和良好的测试性能，是一款非常实用的测试仪器。
设备选型及主要性能技术指标
支持3级RRU级联
设备重量
< 25 kg
模块功率
双射频模块联接时
8/8/8* @每载频15W
12/12/12* @每载频10W
单射频模块联接时
1/1/1 @每载频60W
2/2/2 @每载频30W
3/3/3 @每载频20W
4/4/4 @每载频15W
6/6/6 @每载频10W
安装方式
室内模块堆叠摆放/壁挂安装
工作环境
作温度-35~+55摄氏度
1、单小区最大24载波，单站点最大72载波
2、最大配置为S24/24/24
频段支持
支持GSM 900,1800频段
连接方式
光纤接口连接系统模块，实现无馈线安装
级联级别
支持6级RRU级联，最大拉远距离40Km
机柜外形尺寸
高×宽×深：700mm×600mm×480mm（不含底座）
设备重量
APM30H：<76.5kg（不包括用户设备）
交流输入
输入电压
176V AC～290V AC
输入电压频率
50Hz/60Hz
输出电压
-48V DC
直流输出
直流输出路数
20A：6路
12A：2路
4A：2路
安装方式
室内模块堆叠摆放/壁挂安装
工作环境
-40℃～+50℃
在-20℃以下的环境里，需要配置交流加热器。
1.1.2
厂家名称
诺西
基站型号
NSN FlexiBTS Product Description
最大频数
1、1 … 6扇区
2、多达24载波/BCF
3、运用多重BCF特征，能同步多达9个BCF
Aeroflex测试仪综合技术培训
Aeroflex6113仪表参数设置
Aeroflex6113仪表参数设置
Aeroflex6113仪表参数设置
Aeroflex6113仪表参数设置
Aeroflex6113仪表运行步骤
按此键，进入 Configure BTS 测试
Aeroflex6113仪表运行步骤
Aeroflex6113仪表运行步骤
Aeroflex6113测试项目介绍-发射机测试和发射机误码率测试
发射机测试
发射机误码率测试
Aeroflex6113测试项目介绍-接收机误码率和灵敏度测试
接收机误码率和灵敏度测试
Aeroflex6113测试项目介绍-静态功率控制测试
静态功率控制测试
Aeroflex6113测试项目介绍-下行功率控制测试
下行功率控制测试
GSM规范要求，BTS应该具有15级动态功率控制电平级，以支持 下行链路射频功率控制。目的是在保证良好通信状态下，尽量减少 发射功率，以此来降低对其他通话的干扰。因为在GSM移动通信理 论中，降低干扰既意味着提高频谱效益。下行功率控制的好坏，直 接影响着通话质量的好坏。该指标是BTS测试理论中最重要的内容 之一。
Aeroflex6113测试项目介绍-小区控制信道产生的测试
小区控制信道产生测试
本项测试功能就是要检测在某一个载频或信道上以及在某一个 发射机上，能否正常产生CCH（控制信道）信号
Aeroflex6113测试项目介绍-静态功率控制测试
静态功率控制测试 GSM规范要求，对于每一个功率等级的BTS发信机，除要求其必须能 够发射该功率等级相应的最大峰值功率（容限：-0，+3dB）外，还 应可以提供由BTS设置其为从最大峰值功率开始以2 dB为步长下降 最少6级的可调功率输出，步长精度容限为[-0.5,+0.5]。既任何一 个BTS应该可以提供最少6个功率电平设置。GSM规范对BTS的这个硬 性规定是为了在小区规划以及网络实际运行时，可以方便及时的设 置调整BTS发信机的实际输出功率从而微调小区的无线覆盖。 RACAL6113模拟BSC，通过A-bis接口控制BTS，并从RF接口监测 其功率输出。这个测试功能可为您提供每一级步长精度的测试和步 长累积误差的测试。
安全综合测试仪说明书
YESDO 仪迪
MN42 系列安全性能综合测试仪
使用指南
青岛仪迪仪器有限公司制造
Qingdao YESDO Instrument Co.,Ltd
许可证号：
鲁制 02000036 号-2
检定规程：JJG843—93 国家泄漏电流测试仪计量检定规程
JJG984—2004 国家接地电阻测试仪计量检定规程 JJG795—2004 国家耐电压测试仪计量检定规程 JJG622—97 国家绝缘电阻表计量检定规程 JJG（航天）34—1999 中国航天工业总公司交流数字电压表检定规程 JJG（航天）35—1999 中国航天工业总公司交流数字电流表检定规程 JJG780—1992 国家交流数字功率表检定规程
第六章 安全性能综合测试仪维护指南
6.1 首次使用前检查…………………………………………………30 6.2 日常维护…………………………………………………………30
3
YESDO 仪迪Biblioteka 6.3 简单故障处理……………………………………………………31 6.4 注意事项…………………………………………………………31 附录：综合测试仪校准方法………………………………………………..
第五章 安全性能综合测试仪使用方法
2
YESDO 仪迪
5.1 外部接线……………………………………………………………..14 5.2 启动测试仪…………………………………………………………..14 5.3 自检…………………………………………………………….…..14 5.4 主菜单界面………………………………………………………..14 5.5 功能设置…………………………………………………………..15 5.6 密码输入…………………………………………………………..16 5.7 选择测试组………………………………………………………..16 5.8 设置测试项………………………………………………………..17 5.9 接地测试…………………………………………………………..18 5.10 绝缘测试……………………………………………………………19 5.11 耐压测试…………………………………………………………20 5.12 泄漏测试…………………………………………………………22 5.13 功率测试…………………………………………………………23 5.14 启动测试…………………………………………………………25 5.15 测试……………………………………………………….….…..26 5.16 打印（选配）………………………………………….….…….26 5.17 串行通信………….…………………………….…………...…..26 5.18 遥控接口………………………………………………….…..…..29 5.19 关机……………………………………………………………….29
安捷伦网络分析仪选型指南
射频网络分析的业界标准
ENA 网络分析仪 E5071C
Agilent ENA 为双工器和耦合器 等多端口器件提供快速精确的测量解 决方案。E5071C 在 4.5、6.5、8.5、 14 和 20 GHz 的测量频率范围内最多 可以配置成 4 个内置测量端口。
ENA 中内置了测量平衡器件的 先进功能，用户很容易就可以对用在 手机或其它射频终端设备中的元器 件，例如平衡 SAW 滤波器等进行测 量。使用内置的夹具仿真功能，用户 可以完成匹配电路嵌入、测试夹具去 嵌入和阻抗转换等更复杂一些的测量 工作，ENA 也支持混合模式 S 参数的 测量。
E5061B 适用于测量各种低频器 件，例如直流至直流转换器、无线电 系统和无线接口中使用的射频器件、 传感器电路等，这为用户改善终端产 品的性能和质量提供了保障。当然，它 也非常适用于所有需要对被测器件进 行网络分析测量的实验室和教学机构。
● 内置直流偏置源 (高达 ± 40 Vdc) ● 外形紧凑 (254 毫米长) ● 内置 Visual Basic 应用程序设计语言 (VBA)
ENA的频率偏置测量模式 (FOM) 可以让用户精确地对混频器和变频器 的特性进行表征。
用户可以使用 ENA 在制造过程 中轻松高效地完成测量任务。使用内 置的微软 Visual Basic 应用编程语言 (VBA) 可以快速开发自动化测量程序; ENA的器件拣放机械手接口的数据通 讯速度极快，使它很容易集成到完全 自动化的生产系统中。
4
网络分析仪概览 射频网络分析仪
1.5 GHz/3 GHz
低成本基础射频网络分析的新标准
ENA-L 射频网络分析仪 E5061A、E5062A
Agilent ENA-L 网络分析仪具有 领先的现代技术和应用灵活性，可在 多种行业和应用 (例如无线通信、有线 电视、汽车制造、教育) 中完成基础的 矢量网络分析测量任务。它旨在帮助 用户缩短被测器件的调谐和测量时 间，提高测量效率，让生产线具有更 高的生产能力。
3G国内测试技术要求与相关标准规范介绍
18
专业、卓越、精准
3G终端EMC和安全测试
电磁兼容： 辐射连续骚扰、传导连续骚扰、静电放电抗扰度 、辐射骚扰抗扰度、电快速瞬变脉冲群抗扰度、 浪涌（冲击）抗扰度、射频场感应的传导骚扰抗 扰度、电压暂降和短时中断抗扰度 安全性能： 元器件、电源接口、标记和说明、SELV电路、电 气绝缘、布线/连接和供电的一般要求、机械强度 、结构设计、发热要求、防火、异常工作和故障 条件、外壳材料可燃性试验、PCB板可燃性试验。
专业、卓越、精准
:::CCC┆CE┆FCC┆RoHS┆GCF┆UL┆OTA┆TELEC┆Bluetooth::: Shenzhen Morlab Communications Technology Co., Ltd.
射频 测试
性能 测试
EMC 安全
网络兼 容性
YD/T 1841.1-2009
YD/T 1592.1-2007 《电信终端设备电磁兼容性 限 值及测量方法》 GB 4943-2001《信息技术设备的安全》
注：除TD-SCDMA外，不允许支持、预留CMMB、WiFi （不包括WAPI）芯片
TD-SCDMA终端射频测试要求
专业、卓越、精准
:::CCC┆CE┆FCC┆RoHS┆GCF┆UL┆OTA┆TELEC┆Bluetooth::: Shenzhen Morlab Communications Technology Co., Ltd.
6
CTA各认证机构和实验室一览表
认证体系 型号核准 进网认证
工信部电信管理局 中国泰尔实验室 威尔克实验室
测试使用软件资源:
Agilent WPA软件 SR5500 testkit ftp服务器软件 （如：FileZillaServer） ftp客户端软件（如：FileZilla）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RACAL611：基站综合测试仪技术特点
雷卡6113基站综合测试仪的以下技术特点使该仪表可以广泛应用于GSMBTS测试的各
个方面。
如GSM BTS的安装调试验收维护故障检测监测以及小区调整网络优化。
雷卡6113 可支持GSM900 DCS1800和PCS1900的测试。
雷卡公司与世界上几乎所有GSM3TS生产厂家都建立有紧密的技术合作关系并拥有相关
的技术协议。
从而使RACAL公司可以及时得到各种厂家BTS的A-bis接口协议资料以及BTS
软件的资料。
雷卡6113的断线测试(OFFLINE TEST功能就是建立在此技术基础上的。
这一优势也使雷卡6113的断线测试功能独具特色。
它主要体现在两个方面：
1)雷卡6113模拟BSC对BTS进行控制，实现主动测试
雷卡6113通过A-bis接口装载或启动与被测BTS相应的操作维护码，并实现对该BTS的控制2)RACAL6113利用A-bis接口收发各种测试数据，从而保证了测试方法步骤符合GSM 规范的
建议
雷卡6113的以上两个特点，为使用者提供了以下几项测试保证:
主动测试
已往的测试仪表由于无法得到BTS生产厂家的技术支持，故大多采用在线测试法( ON
LINE TEST)。
既BTS体现出什么特征，仪表就测试什么特征。
而BTS无法表现出的特征，仪
表就无法测试。
如：某一载频的某一时隙出现问题情况下，任一部MS都无法在此载频的这
一时隙建立通话，而BTS的发信端也就不会体现出这一载频的这一时隙的特征来。
故在线测试(ONLINE TEST)也就无从测试出BTS的这一缺陷。
在这里我们称在线测试 (ONLINE TEST 为被动测试法。
雷卡6113的断线测试法为您解决这个问题。
因为该仪表可以控制您的BTS并使之工作
在任一载频及任一时隙以实现对BTS性能的全面的主动测试。
真正的GSM1试
众所周知，GSM移动通信的特点之一就是功率控制(为了提高频谱效益和降低干扰) ，功率控制理论渗透到GSM移动通信技术的每个环节。
而传输品质这一话题又在某种程度上应该在某一功率等级上去谈论。
如在不同的发射功率上其频偏和相偏是不同的。
同上面的理由一样，由于雷卡6113可以控制您的BTS故该仪表可以帮助您在不同的功率上全面的考察您的BTS的每一个载频及每一个时隙。
而这是其它仪表或测试方法所无法完成的。
另外，以往的测试方法或测试仪表，仅仅能够测试平均发射功率。
若要测试功率控制等级，还需要BSC的支持。
而雷卡6113则可以自由进行。
以GSM规范为测试依据
前面提到过，雷卡6113是利用A-bis接口收发各种测试数据并进行分析处理的。
从而保证了测试方法步骤符合GSM规范的建议。
同时，这一特色也是其他测试方法和仪表所无法实现的。
而以往的测试方法或测试仪表，均采用变相的方法测试BTS的接收特性。
这不但不
能保证测试结果的准确及精确度，而且也不符合GSM规范的建议。
深入的全面的BTS测试
以往的测试仪表的问题在于：
*仅能测试发信机
*采用变相的方法测试收信机
*测试功能和结果几乎等同于功率计或频率计的功能和结果
*测试功能和结果无法为BTS维护和检测提供帮助
*测试功能和结果无法为小区调试和网络优化服务
可见：以往的测试仪表或测试方法，其测试功能仅仅停留在发射机频偏相偏以及发射
功率功率包络发射频谱的测试上。
我们不是说这些测试项目不重要，而是想说明这些测试
结果无法对小区覆盖切换MS申请登记通话质量传输品质甚至网络优化等更深层的话题作出解释并为您提供帮助。
雷卡6113通过对BTS的静态功率控制动态功率控制随机介入信道接收电平接收品质以及上下行平衡等功能的测试为您解决上述问题。
雷卡6113基于自己特有的测试方法（模拟BSC对BTS进行控制以及利用A-bis接口收
发分析处理各种测试数据两大特点），实现了对BTS收信机和发信机的性能指标及功能进行
全面测试（特别是接收机的测试），有效的解决了上述问题。
雷卡6113的主要测试功能如下：
1.发射机部分：
控制信道是否能正常产生
静态功率控制性能
动态功率控制性能发射机特性（频偏，相偏，发射功率，功率包络，调制频谱，发射机误码
率）
2.接收机部分
接收机误码率和接收灵敏度
随机介入信道测试和BTS对时间提前量的反应能力测试
接收电平接收品质接收信令信道误码率
以上简单介绍了RACAL6113的断线测试功能，在测试方式及操作上，雷卡6113也为
您提供切合实际的几种模式：
1）多模式测试：用于粗略观察BTS的特性。
2）单项测试：用于进一步检测监测BTS的各项性能指标。
3）自动测试；您可以预先设置好测试项目和参数，到站上后仅需开机并命令仪表自行测试既可。
自动测试模式为您提供了极大的方便如：节省时间，可在普通PC机上进行预设置，可在普通PC机上进行结果分析处理，便于整理测试报告，降低对操作人员的技术要求，对较远地区的维护人员进行远程技术指导以及建立统一的BTS测试数据库等等。
雷卡6113基站综合测试仪测试连接示意图
（断线方式接线图）。
