SYD-0168石油产品色度试验器
石油产品色度测定仪测定方法
石油产品色度测定仪测定方法概述石油产品色度测定仪是用来测量各类石油产品的相对色度值的仪器。
色度值是石油产品的一个重要指标，对于石油产品的质量控制和检验具有重要意义。
本文将介绍使用石油产品色度测定仪进行测定的方法及其注意事项。
仪器准备使用石油产品色度测定仪进行相对色度的测定需要准备如下实验仪器：•石油产品色度测定仪•样品杯•去离子水•标准比色皿•比色板•光源操作步骤1.样品准备将待测样品充分搅拌，取出一定量的样品，然后用滤纸过滤杂质和杂质颗粒，得到一个清澈透明的样品。
取得样品的体积或质量制成标准液。
在所有实验中都应使用标准液。
2.仪器预热开启色度测定仪，让其预热20分钟左右。
3.样品测量将标准液倒入样品杯中，并将杯口与标准比色皿接触，然后将两者同时放在比色板上，在光源下进行测量。
记下相对固有透明度的数值。
同样的方式进行待测样品的测量。
4.结果计算用待测样品的相对固有透明度数值除以标准液相对固有透明度数值，即可得到相对色度值。
相对色度值 = 待测样品相对固有透明度 / 标准液相对固有透明度注意事项1.样品准备时要注意避免氧化和混浊。
2.使用前需要对仪器进行预热处理，以确保准确性和稳定性。
3.测量时要确保样品杯、标准比色皿等物品干净无杂质。
4.在进行测量前，应该使用标准液进行校准，确保仪器准确无误。
5.测量时，应将样品杯和标准比色皿同时放在比色板上，并在光源下进行测量。
总结石油产品色度测定仪是测量各类石油产品相对色度值的一种重要仪器。
准备工作和正确的使用方法是保证测量结果准确可靠的关键，同时，校准和维护仪器也是保证仪器正常工作的关键。
在记录和计算相对色度值时，需要注意单位和精度，以确保结果具有可比性和可靠性。
石油产品色度测定器安全操作及保养规程
石油产品色度测定器安全操作及保养规程1. 引言石油产品色度测定器是一种用于测量石油产品颜色的仪器设备。
正确的操作和定期的保养对于保证测量的准确性和仪器的可靠性至关重要。
本文档旨在提供石油产品色度测定器的安全操作及保养规程，以确保用户能够正确操作设备并延长设备的使用寿命。
2. 安全操作规程在使用石油产品色度测定器时，用户需要遵守以下安全操作规程：2.1 仪器准备•在操作前，确保仪器的电源已经插好并接通，但未打开电源开关。
•确保测量室内环境干燥稳定，并且避免阳光直射以及其他光源干扰。
•检查样品舱内是否有残留物，需要做好清理工作。
2.2 样品操作•使用干净的玻璃容器取样，避免使用有色玻璃容器或容器表面有残留物的容器。
•在取样前，将容器彻底清洗干净，确保无油污、杂质等。
•使用干净的干燥纸巾或无粉尘的棉布擦拭容器外壁，以确保测量的准确性。
•将取样液体缓慢倒入样品舱中，避免产生气泡或水珠。
2.3 仪器操作•打开电源开关，待仪器自检完成后，可以进行测量操作。
•按照仪器操作界面上的指引，设置适当的参数，包括测量时间和温度等。
•点击开始测量按钮，等待测量完成。
•测量完成后，关闭电源开关，清洁仪器并关闭仪器盖。
2.4 安全注意事项•不得将石油产品色度测定器用于正常操作范围之外的用途。
•避免长时间连续使用该设备，以防止设备过热。
•不得在电源异常或损坏的情况下使用该设备，应立即停止使用并联系维修技术人员进行检修。
3. 保养规程为了确保石油产品色度测定器的正常使用和延长设备的使用寿命，用户需要定期进行设备保养。
以下是保养规程：3.1 定期清洁•每次使用后，应通过使用干净的纸巾或布擦拭仪器外壳和内部零件。
•定期检查仪器内部是否有油污、灰尘和杂质等，并进行清理。
•注意使用无尘的布进行清洁，避免引入更多的灰尘。
3.2 校准和维护•定期进行仪器的校准，以确保测量结果的准确性。
•遵循仪器制造商提供的校准和维护流程进行操作。
•定期更换仪器中的滤光片和光源等易损件。

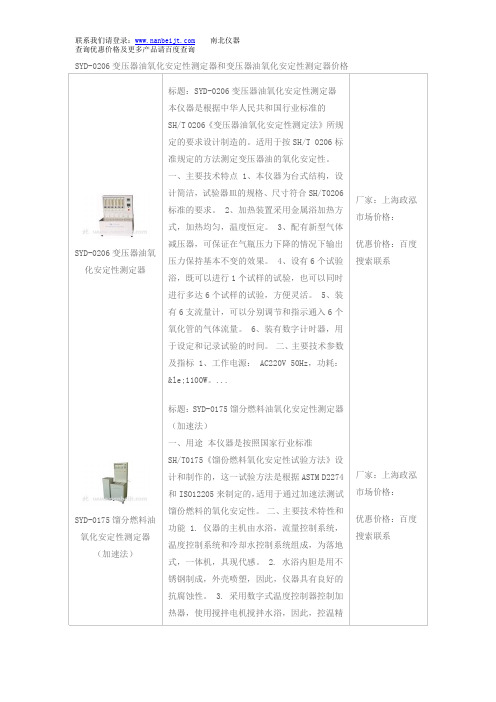

SYD-0206变压器油氧化安定性测定器和变压器油氧化安定性测定器价格
SYD-0206变压器油氧化安定性测定器和变压器油氧化安定性测定器价格SYD-0206变压器油氧化安定性测定器 标题：SYD-0206变压器油氧化安定性测定器本仪器是根据中华人民共和国行业标准的SH/T 0206《变压器油氧化安定性测定法》所规定的要求设计制造的。
适用于按SH/T 0206标准规定的方法测定变压器油的氧化安定性。
一、主要技术特点 1、本仪器为台式结构，设计简洁，试验器皿的规格、尺寸符合SH/T0206标准的要求。
2、加热装置采用金属浴加热方式，加热均匀，温度恒定。
3、配有新型气体减压器，可保证在气瓶压力下降的情况下输出压力保持基本不变的效果。
4、设有6个试验浴，既可以进行1个试样的试验，也可以同时进行多达6个试样的试验，方便灵活。
5、装有6支流量计，可以分别调节和指示通入6个氧化管的气体流量。
6、装有数字计时器，用于设定和记录试验的时间。
二、主要技术参数及指标 1、工作电源： AC220V 50Hz ，功耗：≤1100W 。
...厂家：上海政泓 市场价格：优惠价格：百度搜索联系SYD-0175馏分燃料油氧化安定性测定器（加速法） 标题：SYD-0175馏分燃料油氧化安定性测定器（加速法）一、用途 本仪器是按照国家行业标准SH/T0175《馏份燃料氧化安定性试验方法》设计和制作的，这一试验方法是根据ASTM D2274和ISO12205来制定的，适用于通过加速法测试馏份燃料的氧化安定性。
二、主要技术特性和功能 1. 仪器的主机由水浴，流量控制系统，温度控制系统和冷却水控制系统组成，为落地式，一体机，具现代感。
2. 水浴内胆是用不锈钢制成，外壳喷塑，因此，仪器具有良好的抗腐蚀性。
3. 采用数字式温度控制器控制加热器，使用搅拌电机搅拌水浴，因此，控温精厂家：上海政泓 市场价格： 优惠价格：百度搜索联系确。
4. 氧气流量由流量计测量，因此，可以调节氧气流量以满足试验要求。
石油产品凝点及倾点试验器操作方法与规程
SYP1008-V 石油产品凝点（倾点）试验器操作规程1.本仪器符合以下标准:GB/T 510-83 《石油产品凝点测定法》,ASTM D2386《石油产品凝点测定法》,2.主要技术参数:控温范围：0∽- 54 ℃控温精度：±0.5℃额定功率：650W电源电压：209-242 V使用环境：A.环境温度:5℃∽35℃B.相对湿度:≤85%3. 温控仪的开启3.1 打开仪器后部的电源开关，仪器通电后，温控仪即开启。
3.2 仪器进入工作状态后，温控仪上排显示窗口显示试验冷浴的实际温度，下排窗口显示试验冷浴的目标温度。
3.3 目标温度的设定按以下<SET>键,下排窗口的最后一位数字开始闪烁,此时按(︽)或(︾)可以修改该位数值。
3.4 依次设置各位数后,按<SET>键,下排窗口的数值停止闪烁,目标温度设置完成。
4. 准备工作4.1 在干燥清洁的试管中注入试样，使液面满到环形标线处。
用软木塞将温度计固定在试管中央,使水银球距离管底8∽10毫米。
4.2 装有试样和温度计的试管，垂直地放置在50±1℃的水浴中，直至试样的温度达到50±1℃为止。
5. 试验步骤5.1 从水浴中取出装有试样和温度计的试管，擦干外壁，用软木塞将试管牢固地装在套管中，试管外壁与套管内壁要处处距离相等。
5．2 装好的试样试管要垂直地固定在夹子上，并放在室温中静置，直至试管中的试样冷却到35±5℃为止，然后将这套试管放在冷浴中。
5.3 采用倾斜试管法测定，以一定的程式降温，温度降至预期倾点以上9 ℃时开始, 每降低3 ℃检测一次试样表面的流动性：取出并倾斜试管，观察试样表面的流动性，若液面没有流动迹象，则水平放置5 s ，把记录观察到的试样能流动的最低温度作为倾点。
把记录观察到的试样不能流动的最高温度作为凝固点。
观测试样表面流动性时要求操作要平稳、迅速。
倾斜试管法倾点测试均采用分级降温方式。
石油类采样器
石油类采样器一、石油类采样器产品简介TC-800F型石油类采样器能采集海洋、湖泊、江河的水样，用于油类含量分析，也可采集常规分析的水样，是水质污染状况调查不可缺少的设备，是全国海洋污染监测网规定使用的采水器之一，也是全国第二次海洋污染基线调查中规定使用的标准采水器之一。
二、石油类采样器用途：石油类采样器能采集海洋、湖泊、江河的水样，用于油类含量分析，也可采集常规分析的水样，是水质污染状况调查不可缺少的设备。
本采水器自开发以来，已生产1000多台，是全国海洋污染监测网规定使用的采水器之一，也是全国第二次海洋污染基线调查中规定使用的标准采水器之一。
三、石油类采样器技术指标:闭-开-闭功能容积：500ML,1000ML，2000ML（容量可根据客户需要定制）使用水深：水下0.5~1米使用温度：-2℃~40℃重量：2.5kg（全套总重15kg）进水时间：≤1min采用双绳索控制瓶盖开关和采样器整体移动TC-800F型石油类采样器说明书一、石油类采样器产品简介TC-800F型石油类采样器能采集海洋、湖泊、江河的水样，用于油类含量分析，也可采集常规分析的水样，是水质污染状况调查不可缺少的设备，是全国海洋污染监测网规定使用的采水器之一，也是全国第二次海洋污染基线调查中规定使用的标准采水器之一。
二、石油类采样器技术指标:闭-开-闭功能容积：500ML,1000ML（标配），2000ML（容量可根据客户需要定制）使用水深：水下0.5~1米使用温度：-2℃~40℃进水时间：≤1min三、石油类采样器使用方法：1.将浮球上的绳子和采样器上的绳子理顺。
2.将玻璃瓶瓶塞拿出，放一边：再将玻璃瓶放入不锈钢采样器内，将底部托盘用螺丝规定在不锈钢采样器上3.一只手提住浮游球上的绳子下水，当到达水底时。
另一只手拉动不锈钢采样器上的绳子，水流进入玻璃瓶中，过段时间后，提出水面，将不锈钢采样器底部托盘卸下，将玻璃瓶取出，并用我们配套的盖子盖上，带回实验室。
CXYD-200 石油产品运动粘度测定器（毛细管法）使用说明书
CXYD-200石油产品运动粘度测定器（毛细管法）使用说明书浙江辰鑫机械设备有限公司Zhejiang Chenxin Machine Equipments Co.,Ltd目录一、用途及适用范围 (1)二、主要技术规格及参数 (1)三、主要结构及电路原理 (1)四、仪器使用的工作条件 (3)五、仪器的安装 (3)六、使用方法 (3)七、注意事项 (4)八、常见故障及排除方法 (5)九、仪器成套及技术文件 (5)附录：工作毛细管粘度计使用说明 (7)关于温度计水银柱断线处理的注意事项 (8)电器原理图 (9)一、用途及适用范围本仪器是根据中华人民共和国标准GB/1841《聚烯烃树脂溶液粘度试验方法》所规定的要求设计制造的，适用于按GB/1841标准所规定的要求测定聚乙烯、聚丙烯的十氢萘溶液在规定温度下的粘度。
本仪器也适用于按中华人民共和国行业标准T0619《沥青运动粘度试验（毛细管法）》所规定的要求测定沥青试样在规定温度下的运动粘度。
二、主要技术规格和参数1、工作电源： AC220V±10%，50Hz2、浴液加热功率：两档，1000W（辅助加热）+600W（控温加热）3、浴液使用温度：室温~180.0℃4、油浴控温精度： ±0.1℃5、水银温度计：棒式，分度值0.1℃测温范围为100-150℃或150-200℃各1支6、油浴容量：不小于21L7、试样数量：同时插入毛细管数量：4根8、搅拌电机：功率6W；转速1200r/min9、环境温度： -10℃~＋35℃10、相对湿度：＜85%11、温度传感器：工业铂电阻，其分度号为Pt10012、整机功耗：不大于1800W13、毛细管粘度计：坎芬式逆流毛细管粘度计一组共七支，型号分别为200、300、350、400、450、500、600（即R管内径分别为1.02、1.26、1.48、1.88、2.20、3.10、4.00毫米）。
乌氏玻璃毛细管粘度计由用户自理。
石油产品凝点测定实验报告
竭诚为您提供优质文档/双击可除石油产品凝点测定实验报告篇一：石油产品凝点测定实验报告石油产品凝点测定班级：油储10-1姓名：张凯学号：10402050134试验时间：20XX.12.6同组人姓名：刘振东杜伟大童是歆一、实验目的1、掌握石油产品凝点的测定[gb/T510-1983(1991)]方法和操作技术。
2、了解凝点对石油生产及使用的重要性。
二、实验设备和材料1实验仪器sYD—510g—1石油产品凝点试验器；圆底试管；圆底玻璃套管；盛放冷却剂用的广口保温瓶或筒形容器；液体温度计；任何形式温度计；支架；水浴2实验材料无水乙醇；0柴油#三、实验原理和方法将装在规定试管中的试样冷却到预期温度时，倾斜试管45°，保持1min，观察液面是否移动。
四、实验步骤（1）制备含有干冰的冷却剂在选定盛放冷却剂的容器中，注入工业乙醇达容器内深度的2/3。
在搅拌下按需要逐渐加入适量的细块干冰。
当气体不再剧烈冒出后，添加工业乙醇达到必要的高度。
（2）试样脱水若试样含水量大于产品标准允许范围，必须先行脱水。
对含水多的试样应先静置，取其澄清部分进行脱水。
对易流动的试样，脱水时加入新煅烧的粉状硫酸钠或小粒氯化钙，定期振摇10~15min，静置，用干燥的滤纸滤取澄清部分。
对黏度大的试样，先预热试样不高于50℃，再通过食盐层过滤。
食盐层的制备是在漏斗中放入金属网或少许棉花，然后再铺上新煅烧的粗食盐结晶。
试样含水多时，需要经过2~3个漏斗的食盐层过滤。
（3）在干燥清洁的试管中注入试样使液面至环形刻线出，用软木塞将温度计固定在试管中央，水银球距管底8~10min。
（4）预热试样将装有试样和温度计的试管垂直浸在(50±1)℃的水浴中，直至试验温度达到(50±1)℃为止。
（5）冷却试样从水浴中取出试管，擦干外壁，将试管安装在套管中央，垂直固定在支架上，在室温条件下静置，使试样冷却到(35±5)℃。
油品化验仪器操作规程(共14项)
油品化验仪器操作规程总则：1、按照要求正确穿戴劳保用品，并认真查看运转记录、交接班记录。
2、检查检测设备紧固件是否牢靠、安全装置是否齐全可靠，各油水电气路是否连接正确无泄漏、电气接地良好。
3、不得改动仪器设备的原有的设置参数。
4、保持工作环境干燥和清洁，周边及设备上不得存有杂物。
5、对有危险隐患的工作，不要一人作业，谨防意外。
6、试运转设备，检查各部位有无异常。
一、DFYF-11C石油产品闪点测定仪（闭口杯法）1、操作步骤1.1石油产品闪点测定仪使用前，电源开关处于断电状态，温度调整旋钮逆时针调到零位，关闭气阀。
1.2连接气源，按试验方法做好试验准备。
1.3将仪器电源接至容量为220V 5A以上插座中，注意必须有良好的接地线。
1.4开启电源开关，顺时针调节控制盒温度旋钮，电炉开始加温，同时数显表同步显示温值，计时器0-60S循环显示，可根据试验要求调节，控制升温速率；按下点火按钮，开阀调整点火调节螺丝使火焰接近球形，其直径为3-4毫米。
1.5试验步骤参照GB261或ASTM D93。
试验时可选用温度计或传感器，当需要点火时，按动控制盒点火按钮，既可自动点火一次；当闪点出现后，如温度计可直读；使用传感器时，需按下冷却按钮，风机冷却加热带，使浴温降至试验起始温度。
1.6试验仪器上罩部分热，应避免接触，有利于操作者及仪器的安全使用。
2、工作完成后2.1实验完毕请将调节旋钮逆时针调到终点，关闭电源，拔插电源插头。
2.2清理工作现场，清洁设备，做好保养工作。
2.3认真填写运转记录、交接班记录。
二、DFYF-108G石油产品运动粘度测定仪1、操作步骤1.1将仪器放置工作台上，按标牌所示接好插线，将传感器插入传感器孔中，根据设定温度点选好的温度计插入浴缸内。
1.2所有开关处于关闭状态，接好电源线，注意必须有良好的接地线。
1.3向浴缸内加水，使水面浴缸上端约5厘米，如果使用100℃控温点时，浴缸内加热介质用甘油（不能加入酸、碱性液体）。
酸度酸值——精选推荐
实验十一轻质石油产品酸度测定[参考GB/T258-2016]一、实验目的1、熟悉并了解轻质石油产品酸度测定的意义；2、学习并掌握轻质石油产品酸度的原理和测定方法。
二、实验原理中和100mL 轻质石油产品所需氢氧化钾的毫克数称为酸度，以mg/100mL 表示；中和1克石油产品所需的氢氧化钾毫克数称为酸值。
本方法系用沸腾的乙醇将轻质石油产品中的酸性物抽出，在有颜色指示剂条件下，用氢氧化钾-乙醇标准滴定溶液进行滴定。
本方法适用于测定汽油、石脑油、煤油、柴油及喷气燃料的酸度测定。
根据油品颜色不同选择酚酞（浅色油品）、碱性蓝6B(深色油品）、甲酚红、溴麝香草酚蓝（含乙基液汽油）等不同指示剂。
油品的酸值主要是环烷酸类，油品因储存氧化而生成的酸性产物，有的油品还含有少量脂肪酸和无机酸。
酸度和酸值的大小可以大致判断油品精制的深度和油品的腐蚀性。
对于润滑油可以从酸值变化来判断其变质的程度。
三、仪器上海昌吉地质仪器有限公司生产的SYD-264型石油产品酸度、酸值测定试验器，如图1所示。
主要设备的规格如下，锥形烧瓶：250mL ，磨口为24；球形回流冷凝管：300/240×2球型；移液管：25mL 、50mL 和100mL ；微量滴定管：座式，2mL ，分度值为0.02mL ；5mL ，分度值为0.05mL ；天平：可精确称量至0.001g 。
图1SYD-264型石油产品酸度、酸值测定试验器1－夹持器；2－冷凝器；3－支架杆；4－锥形瓶；5－加热炉；6－电压表；7－功率调节旋钮；8－电源开关注：将加热器调整旋钮逆时针调到底，接通电源，顺时针转动旋柄，逐渐加大电热器功率到适合程度（如果调小功率后，仍感到电热板温度过度，可在烧瓶与电热板间垫薄石棉网）。
四、试剂123456781.95%乙醇：分析纯精制乙醇：用硝酸银和氢氧化钾溶液处理后，再经沉淀和蒸馏。
2.氢氧化钾：分析纯，配成0.05moL/L氢氧化钾-乙醇溶液。
深色石油产品硫含量测定法
二、准备工作：
1、将用蒸馏水洗净干燥箱后的接收器、洗气瓶、瓷管等进行安装。 2、将 0.1mol/L 高锰酸钾溶液注入洗气瓶 1 中，达其容量一半，将 40%氢氧化钠水溶液溶液 注入洗气瓶 2 中，将医用脱脂棉装入洗气瓶 3 中，然后用橡皮管将它们依次连接。 3、在接收器中注入 150ml 蒸馏水 加入 5ml30%过氧化氢和 7ml 0.01mol/L 硫酸溶液，然后 连接好。 4、打开电源，炉温设定 925℃，设定时间为 40 分钟。启动气泵检查是否有漏气，无漏气情 况启动加热键，炉体温升至 925℃。
四、试样硫含量按下式计算
S%= 式中：V____燃烧试样时滴定接收器中溶液所消耗的 NaOH 体积，ml V1____空白消耗 NaOH 体积，ml M_____NaOH 摩尔溶度
硫含量 ≤1.0 ＞1.0~2.0 ＞2.0~3.0 ＞3.0~5.0
重复性 0.05 0.05 0.10 0.10
再现性 0.20 0.25 0.30 0.45
二、准备工作
1、连接煤气装置。 2、打开样品瓶盖，向样品瓶内加入适量无水氯化钙进行脱水，不断摇动样品瓶，使水分被 干燥剂充分吸附，静置。 ‘ 3、脱水后，取试样上层清澈部分进行实验。 4、将闭口闪点测定器放在避风和较暗的地点，以便于观察闪火，用防护屏围好，避免气流 和光线的影响。 5、拿取一支洁净的经检定过的 0～360℃的温度计，将其浸入到样品瓶测量油品温度，应不
4、 试样燃烧结束，将盛有残渣的坩埚移入加热到 775±25℃的高温炉中，恒温 2 小时。将 坩埚取出放在空气中冷却 3 分钟， 然后在干燥器内冷却 30min 后进行称量， 称准至 0.0001 克。 灰分的计算公式： W= G1 X100 G 式中：G1____灰分的重量，克 G____试样的重量，克。 灰分 0.001 以下 0.001~0.079 0.080~0.180 0.180 以上 重复性 0.002 0.003 0.007 0.01 再现性 未定 0.005 0.024 未定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SYD-0168型
石油产品色度测定器使用说明书
目录
一、用途 (2)
二、仪器结构及主要性能 (2)
三、使用注意事项 (2)
四、仪器的成套及技术文件 (3)
附：本仪器色号与GB/T6540色号对照表 (4)
本仪器为精密测试仪器，
使用前请详阅使用说明书，谨慎操作！
一、用途
本仪器适用于按SH/T0168-92《石油产品色度测定法》测定各种润滑油及其他石油产品的颜色。
测定方法系将欲测定的石油产品试样注入比色管内，然后与标准色片相比较以确定其的色度色号。
本仪器表示的色号与GB/T6540中的色号相当性，见附色号对照图。
二、仪器结构与主要性能
本仪器由标准色盘、观察光学镜头、光源、比色管组成。
光源用220V、100W，温度为2750K±50K的内磨砂乳壳灯泡为标准光源，光源光经由乳白色玻璃片和日光滤色33玻璃片滤色后，所得到的标准光的光谱特性类似于此光。
标准光经由平面反射镜，棱镜组成二条平行光束，其大小形状完全相同，能同时分别均匀地照射在标准色盘的颜色玻璃片上的比色管的试样上。
标准色盘上有26个Φ14㎜光孔，其中25个分别顺序装有1—25色号的标准颜色玻璃片，第26孔为空白，色盘籍装在仪器右侧的手轮转动，以便比色试验时选择正确的相当色。
色盘上的标准颜色玻璃色应取用作为标定标准色的比色液进行校正。
比色管为内径Φ32㎜，高（120~130）㎜的无色平底玻璃管。
比色管由仪器顶部的小盖位置放入。
观察目镜由凹镜和分隔栅组成，在目镜中可同时看到二个半圆色，其左边的为试样颜色。
其右边的为标准色颜色，光学目镜具有光线调节和调焦能力，使用方便。
三、使用注意事项
1、光学目镜系统，已经调焦和光线调节正确，使用时不宜多动，需调整亦应仔细进行。
2、装有油样的比色管放入仪器中时，必须将试管外表面及底部揩试干净。
3、标准颜色玻璃片每隔半年，须用SH/T0168规定的标定比色液作校验一次，如发现色片颜色与相当色号的比色液颜色相差达一个色号时，应更换新的色盘或送请制造厂重新标定。
警告：仪器发生故障时应立即切断电源，请专业人员检修并排除故障后方可继续使用，防止发生意外！
四、仪器成套及技术文件
1、仪器成套
序号名称数量备件数量备注
1石油产品色度测定器1台
2比色管只4
3乳白内磨砂灯泡只1100W，220V
2、技术文件
（1）使用说明书1份
（2）合格证1份
（3）产品保修卡1份
检验员：包装员：
年月日年月日
附：
本仪器色号（SH/T0168色号）
与GB/T6540色号（ISO色号）对照表
本仪器色号（SH/T0168色号）GB/T6540色号（ISO色号）
本仪器由标准色盘、观察光学镜头、光源、比色管组成。
光源用220V、100W，温度为2750K±50K的内磨砂乳壳灯泡为标准光源，光源光经由乳白色玻璃片和日光滤色33玻璃片滤色后，所得到的标准光的光谱特性类似于此光。
标准光经由平面反射镜，棱镜组成二条平行光束，其大小形状完全相同，能同时分别均匀地照射在标准色盘的颜色玻璃片上的比色管的试样上。
标准色盘上有26个Φ14㎜光孔，其中25个分别顺序装有1—25色号的标准颜色玻璃片，第26孔为空白，色盘籍装在仪器右侧的手轮转动，以便比色试验时选择正确的相当色。
色盘上的标准颜色玻璃色应取用作为标定标准色的比色液进行校正。
比色管为内径Φ32㎜，高（120~130）㎜的无色平底玻璃管。
比色管由仪器顶部的小盖位置放入。
观察目镜由凹镜和分隔栅组成，在目镜中可同时看到二个半圆色，其左边的为试样颜色。
其右边的为标准色颜色，光学目镜具有光线调节和调焦能力，使用方便。
