高碳钢的焊接工艺要点

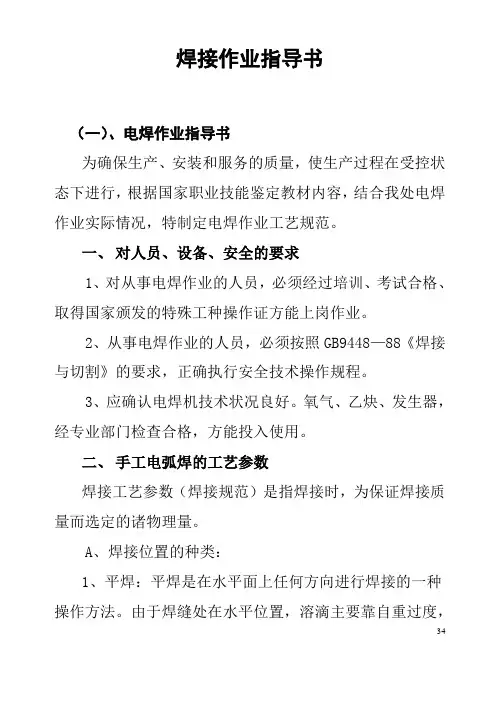

焊接作业指导书_2
焊接作业指导书（一）、电焊作业指导书为确保生产、安装和服务的质量，使生产过程在受控状态下进行，根据国家职业技能鉴定教材内容，结合我处电焊作业实际情况，特制定电焊作业工艺规范。
一、对人员、设备、安全的要求1、对从事电焊作业的人员，必须经过培训、考试合格、取得国家颁发的特殊工种操作证方能上岗作业。
2、从事电焊作业的人员，必须按照GB9448—88《焊接与切割》的要求，正确执行安全技术操作规程。
3、应确认电焊机技术状况良好。
氧气、乙炔、发生器，经专业部门检查合格，方能投入使用。
二、手工电弧焊的工艺参数焊接工艺参数（焊接规范）是指焊接时，为保证焊接质量而选定的诸物理量。
A、焊接位置的种类：1、平焊：平焊是在水平面上任何方向进行焊接的一种操作方法。
由于焊缝处在水平位置，溶滴主要靠自重过度，34操作技术比较容易掌握，可以选用较大直径焊条和较大焊接电流，生产效率高，因此在生产中应用较为普遍。
如果焊接工艺参数选择和操作不当，打底时容易造成根部焊瘤或未焊透，也容易出现熔渣或熔化金属混杂不清或溶渣超前而引起的夹渣。
常用平焊有对接平焊、T形接头平焊和搭接接头平焊。
2、立焊：是在垂直方向进行焊接的一种操作方法，由于受重力作用，焊条溶化所形成的溶滴及溶池中的金属要下淌，造成焊缝成形困难，质量受影响。
因此，立焊时选用的焊条直径和焊接电流均应小于平焊，并采用短弧焊接。
3、横焊：是在垂直面上焊接水平焊缝的一种操作方法。
由于溶化金属受重力作用，容易下淌而产生各种缺陷，因此要采用短弧焊接，并选用较小直径焊条和较小焊接电流以及适当的运条方法。
4、仰焊：焊缝位于燃烧电弧的上方，焊工在仰视位置进行焊接。
仰焊劳动强度大，是最难焊的一种焊接位置。
由于仰焊时，熔化金属在重力作用下较易下淌，溶池形状和大小不易控制，容易出现夹渣。
未焊透，凹陷现象，运条困难，表面不易焊得平整。
焊接时，必须正确选用焊条直径和焊接35电流，以便减少溶池的面积，尽量使用厚药皮焊条和维持最短的电弧，有利于溶滴在很短时间内过渡到溶池中，促使焊缝成形。

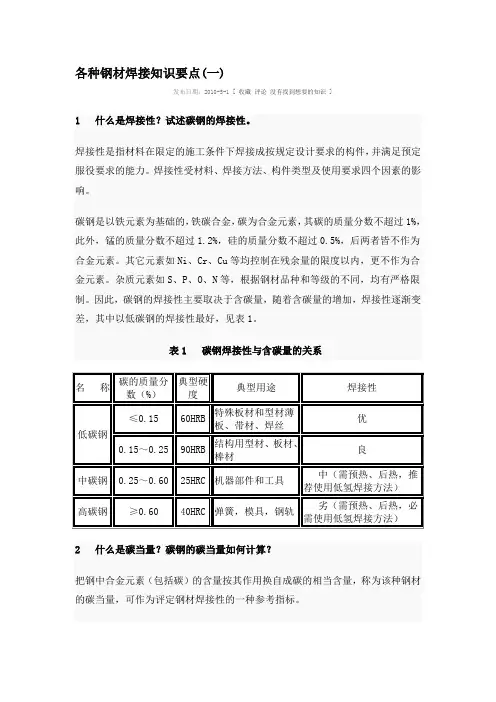

1各种钢材焊接知识要点[1]
![1各种钢材焊接知识要点[1]](https://img.taocdn.com/s3/m/ac4c6a8ef524ccbff1218478.png)
各种钢材焊接知识要点(一)发布日期：2010-5-1 [ 收藏评论没有找到想要的知识 ]1 什么是焊接性？试述碳钢的焊接性。
焊接性是指材料在限定的施工条件下焊接成按规定设计要求的构件，并满足预定服役要求的能力。
焊接性受材料、焊接方法、构件类型及使用要求四个因素的影响。
碳钢是以铁元素为基础的，铁碳合金，碳为合金元素，其碳的质量分数不超过1 %，此外，锰的质量分数不超过1.2%，硅的质量分数不超过0.5%，后两者皆不作为合金元素。
其它元素如Ni、Cr、Cu等均控制在残余量的限度以内，更不作为合金元素。
杂质元素如S、P、O、N等，根据钢材品种和等级的不同，均有严格限制。
因此，碳钢的焊接性主要取决于含碳量，随着含碳量的增加，焊接性逐渐变差，其中以低碳钢的焊接性最好，见表1。
表1 碳钢焊接性与含碳量的关系2 什么是碳当量？碳钢的碳当量如何计算？把钢中合金元素（包括碳）的含量按其作用换自成碳的相当含量，称为该种钢材的碳当量，可作为评定钢材焊接性的一种参考指标。
碳钢中的元素除C外，主要是Mn和Si，它们的含量增加，焊接性变差，但其作用不及碳强烈。
国际焊接学会推荐的碳当量公式为Mn Cu+Ni Cr+Mo+VCE（IIW）= C + ── + ────+ ────── （质量分数）（%）6 15 5随着碳当量值的增加，钢材的焊接性会变差。
当CE值大于0.4%～0.6%时，冷裂纹的敏感性将增大，焊接时需要采取预热、后热及用低氢型焊接材料施焊等一系列工艺措施。
3 利用碳当量值评价钢材焊接性有何局限性？碳当量值只能在一定范围内，对钢材概括地、相对地评价其焊接性，这是因为：1）如果两种钢材的碳当量值相等，但是含碳量不等，含碳量较高的钢材在施焊过程中容易产生淬硬组织，其裂纹倾向显然比含碳量较低的钢材来得大，焊接性较差。
因此，当钢材的碳当量值相等时，不能看成焊接性就完全相同。
2）碳当量计算值只表达了化学成分对焊接性的影响，没有考虑到冷却速度不同，可以得到不同的组织，冷却速度快时，容易产生淬硬组织，焊接性就会变差。

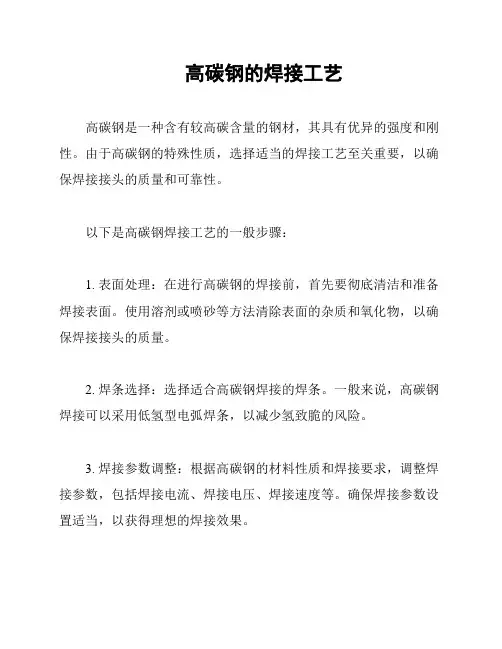

高碳钢的焊接工艺
高碳钢的焊接工艺
高碳钢是一种含有较高碳含量的钢材，其具有优异的强度和刚性。
由于高碳钢的特殊性质，选择适当的焊接工艺至关重要，以确保焊接接头的质量和可靠性。
以下是高碳钢焊接工艺的一般步骤：
1. 表面处理：在进行高碳钢的焊接前，首先要彻底清洁和准备焊接表面。
使用溶剂或喷砂等方法清除表面的杂质和氧化物，以确保焊接接头的质量。
2. 焊条选择：选择适合高碳钢焊接的焊条。
一般来说，高碳钢焊接可以采用低氢型电弧焊条，以减少氢致脆的风险。
3. 焊接参数调整：根据高碳钢的材料性质和焊接要求，调整焊接参数，包括焊接电流、焊接电压、焊接速度等。
确保焊接参数设置适当，以获得理想的焊接效果。
4. 焊接技术：采用适合高碳钢焊接的技术，如手工电弧焊、气体保护焊、等离子弧焊等。
根据具体要求选择合适的焊接技术，确保焊接接头的质量和强度。
5. 质量控制：在焊接过程中，进行质量控制和检查，包括焊缝的外观、缺陷检测、氢致脆的防范等。
确保焊接接头的质量达到要求。
6. 焊后处理：完成焊接后，对接头进行适当的焊后处理。
可以进行热处理、退火等工艺，以减少焊接引起的应力和变形。
7. 检验和评估：对焊接接头进行全面的检验和评估，包括强度测试、断裂测试、显微组织观察等。
确保焊接接头的质量满足相关标准和要求。
要注意的是，高碳钢的焊接过程中可能会产生氢致脆的问题，因此要采取相应的预防措施，并在焊接后进行适当的质量控制和检测。
以上是高碳钢的焊接工艺的一般步骤，具体操作应根据实际情况和具体要求进行调整。
在进行高碳钢焊接时，务必遵守安全操作规程，并严格按照相关标准和要求进行操作。
起重机钢轨的焊接
起重机钢轨的焊接
一、钢轨材料U71Mn的焊接性分析
1、该材料属于高碳钢，焊接性很差，必须采取高预热和缓冷措施。
2、无论从力学性能还是焊接工艺性考虑，均应采用“里软外硬”
的方案（即内部焊材应低匹配，使焊缝内部有较高的韧性，而
轨面应耐磨，以适应起重机的需要）。
3、焊接时应采取措施防止角变形。
高碳钢轨的矫正是十分困难
的。
坡口设计应使焊缝尽可能窄，以减少焊接工作量，减少变
形。
二、焊接工艺
1、焊接材料
距轨面15㎜起用D112焊条堆焊耐磨层，其余层均用低匹配的J507焊条施焊。
2、坡口形式
采用窄间隙直坡口。
留15~20㎜间隙以利于排渣和减少角变形。
3、预置反变形
反变形垫块的设计，应使焊后恰好使轨道面齐平。
4、预热和缓冷
接头两侧各200~300㎜范围内焊前预热到300～350℃并保持一段时间，焊后再将接头区加热到300℃并缓冷（用石棉粉覆盖）。
5、铜模强迫成形
钢轨接头装配后，先焊底部Ⅰ层焊缝，然后装配两侧铜夹板以强
迫Ⅱ层焊缝成形。
铜夹板与焊件间留4～6mm间隙以排渣。
底部焊缝用砂轮清根后再焊补，焊后接头表面和两侧再用砂轮修磨到位。
6、焊接工艺参数
盖面层和底部 I=160～180A，中间层I=200～210A。

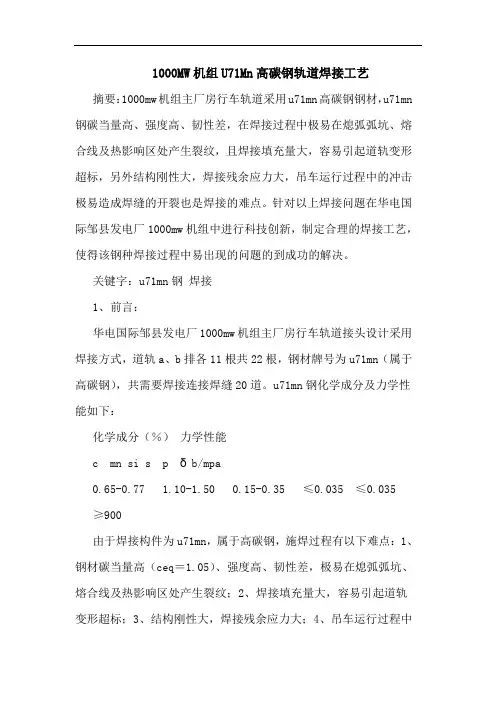

1000MW机组U71Mn高碳钢轨道焊接工艺
1000MW机组U71Mn高碳钢轨道焊接工艺摘要：1000mw机组主厂房行车轨道采用u71mn高碳钢钢材，u71mn 钢碳当量高、强度高、韧性差，在焊接过程中极易在熄弧弧坑、熔合线及热影响区处产生裂纹，且焊接填充量大，容易引起道轨变形超标，另外结构刚性大，焊接残余应力大，吊车运行过程中的冲击极易造成焊缝的开裂也是焊接的难点。
针对以上焊接问题在华电国际邹县发电厂1000mw机组中进行科技创新，制定合理的焊接工艺，使得该钢种焊接过程中易出现的问题的到成功的解决。
关键字：u71mn钢焊接1、前言：华电国际邹县发电厂1000mw机组主厂房行车轨道接头设计采用焊接方式，道轨a、b排各11根共22根，钢材牌号为u71mn（属于高碳钢），共需要焊接连接焊缝20道。
u71mn钢化学成分及力学性能如下：化学成分（％）力学性能c mn si s p δb/mpa0.65-0.77 1.10-1.50 0.15-0.35 ≤0.035 ≤0.035≥900由于焊接构件为u71mn，属于高碳钢，施焊过程有以下难点：1、钢材碳当量高（ceq＝1.05）、强度高、韧性差，极易在熄弧弧坑、熔合线及热影响区处产生裂纹；2、焊接填充量大，容易引起道轨变形超标；3、结构刚性大，焊接残余应力大；4、吊车运行过程中的冲击极易造成焊缝的开裂。
2、焊接施工方案及采取的措施2.1、焊接材料选择：考虑道轨的工作状况，道轨联接焊缝工作时主要受压，对抗拉强度要求不高，加之吊车移动时需保证整个结构的韧性，根据施工经验，选用e5015(j507)焊条，直径3.2mm、4.0mm。
2.2、焊接方法及焊接参数采用手工电弧焊工艺（smaw）。
规格电流电压ф3.2100-150a24-27vф4 150-200a24-27v2.3、组对要求坡口型式为i 型，间隙12-14mm，坡口间隙底部有一2-4mm低碳钢板条，低碳钢板条根据坡口的具体尺寸进行修正，保证根部施焊时焊透。

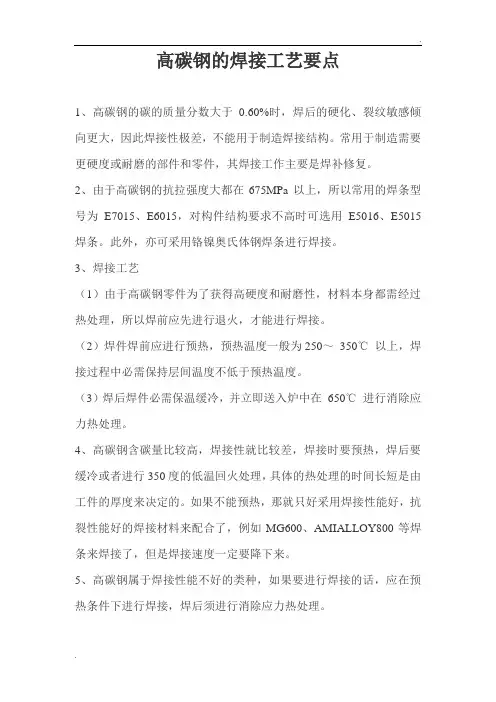

高碳钢的焊接工艺要点
.
. 高碳钢的焊接工艺要点
1、高碳钢的碳的质量分数大于0.60%时，焊后的硬化、裂纹敏感倾向更大，因此焊接性极差，不能用于制造焊接结构。
常用于制造需要更硬度或耐磨的部件和零件，其焊接工作主要是焊补修复。
2、由于高碳钢的抗拉强度大都在675MPa以上，所以常用的焊条型号为E7015、E6015，对构件结构要求不高时可选用E5016、E5015焊条。
此外，亦可采用铬镍奥氏体钢焊条进行焊接。
3、焊接工艺
（1）由于高碳钢零件为了获得高硬度和耐磨性，材料本身都需经过热处理，所以焊前应先进行退火，才能进行焊接。
（2）焊件焊前应进行预热，预热温度一般为250～350℃以上，焊接过程中必需保持层间温度不低于预热温度。
（3）焊后焊件必需保温缓冷，并立即送入炉中在650℃进行消除应力热处理。
4、高碳钢含碳量比较高，焊接性就比较差，焊接时要预热，焊后要缓冷或者进行350度的低温回火处理，具体的热处理的时间长短是由工件的厚度来决定的。
如果不能预热，那就只好采用焊接性能好，抗裂性能好的焊接材料来配合了，例如MG600、AMIALLOY800等焊条来焊接了，但是焊接速度一定要降下来。
5、高碳钢属于焊接性能不好的类种，如果要进行焊接的话，应在预热条件下进行焊接，焊后须进行消除应力热处理。
高碳钢的焊接性与焊接缺陷分析
高碳钢的焊接性与焊接缺陷分析高碳钢是指碳含量超过0.7%的钢材，主要用于制造弹簧钢、刀具钢等高强度、高硬度的零部件。
高碳钢的焊接性较差，易产生焊接缺陷，必须采用合适的焊接工艺和控制措施来确保焊接质量。
高碳钢的焊接性受到碳含量、组织结构、热影响区硬化等因素的影响。
碳含量越高，焊接性越差；组织结构越细小均匀，焊接性越好；热影响区硬化越严重，焊接性越差。
高碳钢焊接时容易发生以下问题：1. 焊接开裂：高碳钢在焊接过程中，易产生冷裂纹、热裂纹。
冷裂纹多发生在焊接结束后冷却阶段，热裂纹多发生在焊接热变形过程中。
解决方法：热控温、预热、缓冷等控制措施。
2. 钢材变形：高碳钢在焊接时，易产生热变形，导致焊接接头变形过大。
解决方法：采用预热、后热处理、控制焊接速度等措施。
3. 焊接质量不稳定：高碳钢焊接的稳定性差，焊接质量不一致，会影响焊接接头的性能。
解决方法：采用合适的焊接工艺、选择合适的焊接材料、进行充足的工艺试验等措施。
高碳钢焊接容易出现的缺陷主要有以下几种：1. 气孔：气孔是高碳钢焊接中最常见的缺陷之一，通常是由于焊接中未能排除气体而导致的。
解决方法：清理焊接区域，控制焊接参数，加强气体保护等措施。
2. 夹杂物：高碳钢焊接中，夹杂物容易发生。
夹杂物主要是氧化物和硫化物等。
解决方法：控制焊接参数、保护焊接区域、进行搅拌焊接、选择合适的焊接材料等措施。
3. 裂纹：高碳钢焊接中，裂纹问题较为严重。
裂纹可分为冷裂纹和热裂纹。
解决方法：增加预热温度、控制焊接速度、采用缓冷等措施。
4. 焊缝形状不良：高碳钢焊接中，焊缝形状不良也是一大问题。
解决方法：采用合适的焊接工艺、调整焊接参数、控制界面的质量等措施。
综上所述，高碳钢焊接问题较为突出，必须采用合适的焊接工艺、控制措施等多项技术手段来确保焊接接头的质量。
1、碳钢的焊接
1、碳钢的焊接按照含碳量碳钢分为：低碳钢（C≤0.3%）、中碳钢（C=0.3%-0.6%）和高碳钢（C＞0.6%）三类，不同的碳钢具有不同的焊接特点。
（1）低碳钢的焊接①低碳钢的焊接特点低碳钢中的C、Mn、Si等元素含量少，通常情况下不会因为焊接产生严重的硬化组织或淬火组织。
低碳钢的焊接性能优良，一般不需要预热、控制层间温度和后热，焊后也不必采用热处理改善组织。
焊接完成以后，形成的焊接接头的塑性和冲击韧性较高。
②低碳钢焊接材料的选用a.焊条焊接低碳钢时，大多使用E43XX系列的焊条，因为低碳钢结构通常使用GB700-88的Q235牌号钢材制造，这类钢材的抗拉强度平均值为417.5MPa（42.5kgf／mm2），而E43 X X系列焊条熔敷金属的抗拉强度不小于420MPa（43kgf／mm2），在力学性能上正好与之匹配。
b.埋弧焊焊丝和焊剂低碳钢埋弧焊一般选用实心焊丝H08A或H08E，它们与高锰高硅低氟熔炼焊剂HJ430、HJ431、HJ433或HJ434配合，应用甚广。
焊接时，焊剂中的MnO和SiO2在高温下与铁反应，Mn与Si得以还原，。
熔池冷却时，Mn和Si既成为脱氧剂，使焊缝脱氧，同时又可有足够数量余留下来，成为合金剂，保证焊缝力学性能。
c.气体保护焊焊丝碳钢实心焊丝主要由CO2气体保护，且主要配合50公斤级母材，其型号为ER49-1（牌号MG-49-l，即过去的H08Mn2SiA），强度稍低。
d.电渣焊焊丝和焊剂电渣焊熔池温度比埋弧焊低，焊接过程中焊剂更新量又少，所以焊剂的Si、Mn还原作用也弱。
低碳钢电渣焊时，如果仍按埋弧焊选用H08A、H08E焊丝与高锰高硅低氟焊剂配合，则焊缝得不到足够数量的Si和Mn，特别是母材和焊丝中原有的Mn还会烧损。
另一方面，Mn的过渡量与焊剂碱度有关，碱度愈大，过渡量也愈大。
为此，低碳钢电渣焊时，往往选用中锰高硅中氟熔炼焊剂HJ360与H10Mn2或H10MnSi焊丝配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高碳钢的焊接工艺要点。
⑴焊接性当高碳钢的碳的质量分数大于0.60%时，焊后的硬化、裂纹敏感倾向更大，因此焊接性极差，不能用于制造焊接结构。
常用于制造需要更硬度或耐磨的部件和零件，其焊接工作主要是焊补修复。
⑵焊条选用由于高碳钢的抗拉强度大都在675MPa以上，所以常用的焊条型号为E7015、E6015，对构件结构要
求不高时可选用E5016、E5015焊条。
此外，亦可采用铬镍奥氏体钢焊条进行焊接。
⑶焊接工艺
1）由于高碳钢零件为了获得高硬度和耐磨性，材料本身都需经过热处理，所以焊前应先进行退火，才能进行焊接。
2）焊件焊前应进行预热，预热温度一般为250〜350 C 以上，焊接过程中必需保持层间温度不低于预热温度。
3）焊后焊件必需保温缓冷，并立即送入炉中在650 C进行消除应力热处理。
