设计师预算图纸审核标准
建筑方案设计图纸审核要点
建筑方案设计图纸审核要点建筑方案设计图纸是建筑项目实施的重要依据，其质量直接影响到项目的成败。
因此，对建筑方案设计图纸进行严格审核至关重要。
以下是建筑方案设计图纸审核的一些要点。
一、总平面图审核1、场地规划审核建筑与周边环境的关系，包括道路、相邻建筑、地形地貌等，确保建筑布局合理，不影响周边环境和交通流线。
检查场地出入口的设置是否符合规范要求，是否方便人员和车辆进出，同时要考虑与城市道路的衔接。
核实场地的竖向设计，包括标高、坡度等，确保场地排水顺畅，不出现积水现象。
2、建筑布局审查建筑的朝向和间距，是否满足日照、通风和防火要求。
查看建筑的功能分区是否明确，各功能区之间的联系是否便捷。
确认建筑群体的组合方式是否协调美观，是否与周边建筑风格相融合。
3、交通组织审核场地内的道路系统，包括道路宽度、转弯半径、坡度等，是否满足车辆通行和消防要求。
检查停车场的设置，包括停车位数量、位置和出入口，是否满足使用需求。
核实人行道和无障碍通道的设置，是否符合无障碍设计规范。
4、绿化景观审查绿化布置是否合理，是否满足绿化率要求，植物品种的选择是否适宜当地气候和环境。
查看景观节点的设置是否具有吸引力，是否与建筑风格相呼应。
二、平面图审核1、功能布局审核各层平面的功能分区是否合理，房间的面积和尺寸是否满足使用要求。
检查不同功能房间之间的流线是否顺畅，避免交叉和干扰。
确认公共空间的设置，如走廊、楼梯、电梯等，是否满足疏散和通行要求。
2、尺寸标注核实房间的开间、进深、层高、门窗洞口尺寸等标注是否准确清晰。
检查墙体厚度、柱子尺寸等结构构件的标注是否与结构设计相符。
3、门窗布置审查门窗的位置、数量和尺寸是否合理，是否满足采光、通风和使用要求。
查看门窗的开启方式是否符合规范，是否影响室内家具布置和人员通行。
4、卫生间和厨房布局审核卫生间和厨房的位置是否合理，是否靠近给排水立管。
检查卫生间和厨房的设备布置是否满足使用要求，排水管道的走向是否合理。
报价和图纸的具体制作要求及审核规定

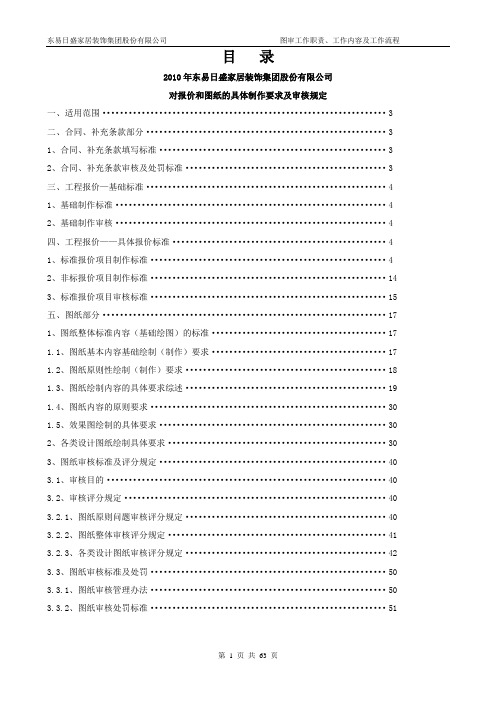

目录2010年东易日盛家居装饰集团股份有限公司对报价和图纸的具体制作要求及审核规定一、适用范围²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²3二、合同、补充条款部分²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²31、合同、补充条款填写标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²32、合同、补充条款审核及处罚标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²3三、工程报价—基础标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²41、基础制作标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²42、基础制作审核²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²4四、工程报价——具体报价标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²41、标准报价项目制作标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²42、非标报价项目制作标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²143、标准报价项目审核标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²15五、图纸部分²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²171、图纸整体标准内容（基础绘图）的标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²17 1.1、图纸基本内容基础绘制（制作）要求²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²17 1.2、图纸原则性绘制（制作）要求²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²18 1.3、图纸绘制内容的具体要求综述²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²19 1.4、图纸内容的原则要求²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²301.5、效果图绘制的具体要求²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²302、各类设计图纸绘制具体要求²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²303、图纸审核标准及评分规定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²40 3.1、审核目的²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²40 3.2、审核评分规定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²40 3.2.1、图纸原则问题审核评分规定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²40 3.2.2、图纸整体审核评分规定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²41 3.2.3、各类设计图纸审核评分规定²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²42 3.3、图纸审核标准及处罚²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²50 3.3.1、图纸审核管理办法²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²50 3.3.2、图纸审核处罚标准²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²51图纸审核工作流程、标准一、图审工作综述²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²52二、图审工作职责²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²52三、图审工作内容²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²52四、图审工作流程²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²531、工作流程图²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²532、工作流程说明²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²543、工作流程所用表格²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²55绘图人员考核上岗管理办法一、目的²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²56二、管理办法²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²56三、考核上岗办法²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²56四、原则处罚²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²56报价/图纸审核处罚管理办法一、处罚管理办法²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²571、图纸审核部分²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²582、报价审核部分²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²59二、奖励管理办法²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²60公司参考表一、公司工期参照表²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²61二、水路参照表²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²62三、电路参照表²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²63附件一、公司标准例图二、2010年企业项目定额使用手册2010年东易日盛家居装饰集团股份有限公司对报价和图纸的具体制作要求及审核规定一、适用范围：本规定适用于东易日盛家居装饰集团股份有限公司（所有设计师）签定及绘制的报价、图纸。
方案设计图纸要点审核
方案设计图纸要点审核在建筑工程、机械制造、室内设计等众多领域中，方案设计图纸是将创意和构想转化为具体可实施的重要文件。
对于这些图纸的审核，是确保项目顺利进行、质量得到保障以及避免后续出现问题的关键环节。
接下来，让我们详细探讨一下方案设计图纸要点审核的相关内容。
一、明确审核目的审核方案设计图纸的首要目的是验证其是否符合项目的需求和目标。
这包括功能要求、性能指标、安全标准等方面。
例如，在建筑设计中，要确保图纸所规划的空间布局能够满足使用者的活动需求，并且符合建筑规范中的安全疏散要求；在机械设计中，要保证零件的尺寸和公差能够使机器正常运转，达到预期的工作性能。
二、审核的主要内容1、准确性尺寸标注：检查图纸上的尺寸标注是否清晰、准确，有无遗漏或错误。
这对于制造和施工过程中的精度控制至关重要。
坐标和方位：确认图纸中的坐标系统和方位标识正确，以便在实际场地中进行准确的定位和布置。
材料规格：明确标注所使用材料的规格、型号和性能参数，确保材料的选择符合项目要求和相关标准。
2、完整性视图齐全：包括正视图、侧视图、俯视图、剖面图等，以全面展示设计对象的形状和结构。
细节描述：对于关键部位和复杂结构，要有足够的细节描述和放大图，以便施工人员或制造工人能够清晰理解。
配套文件：审核是否附有相关的计算书、说明书、材料清单等配套文件，这些文件对于理解和实施设计方案起着重要的辅助作用。
3、合理性结构设计：评估结构的稳定性、强度和刚度是否满足要求，避免出现安全隐患。
工艺流程：在工业设计中，要审查工艺流程的合理性，确保生产过程的高效和顺畅。
空间利用：对于建筑和室内设计，要考察空间的利用是否充分，是否存在浪费或不合理的布局。
4、规范性绘图标准：遵循国家或行业的绘图标准，包括线条的粗细、字体的大小和样式、符号的使用等。
标注规范：尺寸标注、符号标注、文字说明等应符合规范要求，便于理解和交流。
法规遵循：确保设计方案符合相关的法律法规、环保要求以及建筑规范等。
设计部图纸审核规范
设计部图纸审核规范图纸的规范性是签单的重要因素之一，图纸交予部门主管审核前必须学会自审，规范如下：一：图纸线性要统一：1：黄色代表墙体，线宽0.65mm2：蓝色代表家具外框（字体等）线宽0.3mm3：绿色代表家具内框（标注、引线等）0.15mm4：灰色（灰8）代表填充，线宽0.05mm，减淡70%5：字体统一用黑体二：地面布置图在平面布置图中填充，再另画一张单独的地面布置图。
三：正确填写好业主所施工房屋的地址、楼层、面积，设计师姓名、电话。
四：标注要完整，要有区域标注，地面材质标注，家具实体标注，地面下沉高度、煤气、空调孔、窗户上下高度、上下水位置等一律标注清楚。
五：平面布置图外加做施工索引图。
六：施工图要求画一整面图纸，如电视背景墙、过道、餐厅背景在一个视线范围内的，要画整面施工图。
造型或者定制部分，必须表明长、宽、高，吊顶要表明层高及尺寸。
缺一不可施工。
七：打印图纸不允许有“desk”教育版本，把图纸另存为dxf格式，再打开就可以取消教育版本字样。
八：图纸基本要求：前期谈客户必须准备图纸：1：图号2：原始结构图3：原始测绘图4：方案1土建拆改图5：方案1平面布置图6：方案2土建拆改图7：方案2平面布置图8：方案1（以最准确的方案为准）顶面布置图9：强弱电系统分布图10：强、弱电布置图（在平面布置图变成灰8的前提下图层上面做）11：开关布置图（在平面布置图变成灰8的前提下图层上面做）。
后期签合同外加12：立面索引图13：施工图、剖面图、节点图等14：效果图（打印上公司LOGO及设计师姓名、电话）九：图纸下方写好：PLAN ELEEVATION SECTION平面布置图**立面图**内分十：计算吊顶预算时用投影实际面积要乘以1.33的系数。
直线吊顶、弧线吊顶、平顶要区分计算。
施工图纸规范封皮（一）、图纸目录（二）、设计说明（三）、材料表格（四）、原始平面图1. 门窗定位，柱子定位（填充），消防栓定位，电箱，地漏水管等，地面标高（有高低变化的）。
设计图纸审核规范
设计图纸审核规范在建筑、工程、制造等众多领域，设计图纸是项目实施的重要依据。
一份准确、完整、清晰的设计图纸对于确保项目的质量、进度和成本控制至关重要。
为了保证设计图纸的质量，提高项目的成功率，需要建立一套严格的设计图纸审核规范。
一、审核目的设计图纸审核的主要目的是确保图纸符合相关的法律法规、标准规范、技术要求以及项目的特定需求。
通过审核，可以及时发现并纠正图纸中的错误、遗漏、不一致和不合理之处，从而避免在项目实施过程中出现返工、延误和安全隐患。
二、审核依据1、国家和地方的法律法规、政策文件，如建筑法、环境保护法等。
2、相关的行业标准和规范，如建筑设计规范、结构设计规范、电气设计规范等。
3、项目的设计任务书、合同要求以及业主的特殊需求。
4、以往类似项目的经验教训和成功案例。
三、审核内容1、图纸完整性检查图纸是否包括封面、目录、设计说明、平面图、剖面图、立面图、大样图等必要的组成部分。
确认各类图纸的编号、名称、比例是否正确、清晰。
2、设计符合性审核设计是否符合项目的功能要求，如空间布局是否合理、使用流程是否顺畅。
检查设计是否满足相关的规范标准，如防火规范、抗震规范等。
3、结构安全性评估结构设计的合理性，包括结构体系、构件尺寸、材料选型等。
验算结构在各种荷载作用下的强度、稳定性和变形是否满足要求。
4、建筑合理性审查建筑外观、造型是否美观、协调，与周边环境是否融合。
检查建筑内部的空间划分、层高、采光、通风等是否符合人体工程学和使用要求。
5、设备与系统核实给排水、电气、暖通等设备系统的设计是否满足功能需求，设备选型是否恰当。
检查管道、线路的布置是否合理，有无交叉、冲突等问题。
6、材料与工艺确认选用的材料是否符合项目要求，是否具备可用性和经济性。
审查施工工艺的可行性，是否便于施工和质量控制。
7、标注与尺寸检查图纸中的标注是否清晰、准确，尺寸标注是否齐全、无歧义。
核实坐标、标高、轴线等关键尺寸的准确性。
8、图面质量评估图纸的绘制质量，线条是否清晰、规范，图形是否比例准确。
制图标准、审核标准
东易力天装饰公司施工图纸制图标准和审核流程为了更好地服务客户，体现公司设计图纸绘制的专业性，美观性，实用性，也为了公司正常签单审核更好的执行，保证工作效率的流畅、迅捷，现经公司研究决定，特制定施工图纸制图标准和审核流程，此规定全公司范围内通用，望相关部门严格执行此规定。
制图标准：一、一套完整的施工图纸应包含以下内容：1、封面（公司固定格式，用统一规定的封面纸）2、工艺介绍（公司固定格式）3、设计风格（按照具体设计风格的要求填写）4、工程概况（公司固定格式）5、目录（公司固定格式）6、原始量房尺寸图7、墙体拆改图8、墙体新建图9、平面布置图10、地面铺贴图11、天花配置图12、灯位布置图13、开关平面布置图14、插座平面布置图15、弱电平面布置图16、水路平面布置图17、空调平面布置图18、照明三维布线图19、插座三维布线图20、弱电三维布线图21、水路三维布线图22、墙面装饰图23、立面索引图24、卫生间立面图ABCD25、厨房立面图BCD26、客厅A立面图27、客厅B立面图28、客厅C立面图29、客厅D立面图30、餐厅A立面图31、餐厅B立面图32、餐厅C立面图33、餐厅D立面图34、青年房A立面图35、青年房B立面图36、青年房D立面图37、主人房A立面图38、主人房B主面图39、主人房D立面图40、客厅吊顶节点图41、餐厅吊顶节点图42、主卧节点图43、主卫次卧节点图44、地面铺贴P-10产品配置图（根据客户购买公司产品的具体项目进行制作）45、卫生间P-12产品配置图（根据客户购买公司产品的具体项目进行制作）46、平面布置图P-24产品配置图（根据客户购买公司产品的具体项目进行制作）47、封底（公司固定格式，用统一规定的封面纸）以上内容每套施工图纸都要求包含，不能私自缺少二具体项目详细设计要求：1、原始量房尺寸图要求：标明每个房间及单独空间的房高、面积、周长、侧面积；每个窗户的窗高、窗宽；2、原始结构图要求：标明坑槽、地漏、落水管、主下水、煤气管、空调口、地暖阀、配电箱、暖气片、天然气表等基本设施图标。
图纸设计审核细则
四、审核流程
1、提交审核
设计单位完成图纸设计后，向审核部门提交设计文件，并附上相关的计算书、说明等资料。
2、初审
审核人员对提交的图纸进行初步审查，检查文件的完整性和规范性。如发现文件不完整或不符合要求，通知设计单位补充完善。
3、详细审核
审核人员按照审核内容进行详细的技术审核，提出审核意见和建议，并填写审核记录。
2、技术参数与性能指标
审核设计中所采用的技术参数是否准确、合理。
验证设备、材料等的性能指标是否满足项目需求。
3、结构设计
检查结构的安全性和稳定性，包括承载能力、抗震性能等。
审核结构构件的尺寸、连接方式等是否符合规范。
4、施工工艺与方法
评估施工工艺的可行性和合理性，是否便于施工操作。
审查施工方法是否能保证工程质量和进度。
图纸设计审核细则
在工程建设、产品制造等众多领域中，图纸设计是项目开展的重要基础。而对图纸设计进行严格、细致的审核，则是确保设计质量、保障项目顺利推进的关键环节。为了规范图纸设计审核工作，提高审核的准确性和效率，特制定以下细则。
一、审核目的
图纸设计审核的主要目的是确保设计符合相关标准、规范和要求，具备可行性、安全性、经济性和可操作性，同时满足项目的功能需求和质量目标。
5、材料选用
确认选用的材料符合设计要求和质量标准。
考量材料的供应和成本是否合理。
6、尺寸标注与公差配合
检查图纸中尺寸标注的准确性和完整性。
审核公差配合的选择是否恰当。
7、图例与符号
核实图例和符号的使用是否符合标准规范。Βιβλιοθήκη 确保图例和符号的含义清晰明确。
8、安全与环保
审查设计是否满足安全生产和环境保护的要求。
5、图纸审核标准
设计审核标准图纸审核流程1、设计在图纸和预算完成后转交设计主管审核2、设计主管在两日内完成设计审核，并向设计提交图纸修改意见3、设计在合同签订前必须将图纸修改意见修改完成，合同会签所附图纸需设计主管审核签字，并加盖设计出图专用章。
图纸要求：一、图纸内容1、封皮-----------------------------------------------1张2、材料表---------------------------------------------1张3、原始采寸图-----------------------------------------1张4、建筑变更图-----------------------------------------1张5、平面图---------------------------------------------1张6、地坪布置图-----------------------------------------1张7、天花图---------------------------------------------1张8、灯具及开关图---------------------------------------1张9、强弱电布置图---------------------------------------1张10、给排水布置图---------------------------------------1张11、卫生间立面图---------------------------------------4张/个12、其它制作类立面图及施工节点大样等---------视情况而定图纸总计---------------------不少于14张评分标准：此项总分20分，每少一项内容扣2分。
二、图纸表述内容要求1、材料表●说明材料品牌、型号、规格、颜色、方向、材质等2、采寸图●标明各墙体尺寸、门窗洞口高度、梁的标高及各房间层高●煤气主管、煤气表、地热等位置以及下水管道、地漏座便坑距●开关、插座、配电箱、可视等的位置3、建筑变更图●拆、建墙体尺寸，并注明新建墙体材料（拆除墙体用虚线表示）●预留门洞口尺寸（宽及高）●包管尺寸4、平面图●制作类以及我方供主材用实线表示，甲供成品及活动家具等用虚线表示。
图纸设计审核细则
图纸设计审核细则一、审核的基本原则1、合规性原则审核图纸设计是否符合国家和地方的法律法规、标准规范以及相关政策的要求。
包括建筑、结构、电气、给排水、暖通等各个专业领域的强制性条文。
2、功能性原则审查图纸是否满足项目的使用功能需求，如空间布局是否合理、交通流线是否顺畅、设备设施是否能够正常运行等。
3、安全性原则重点关注图纸中的结构安全、防火安全、抗震安全等方面，确保建筑物在正常使用和极端情况下的稳定性和可靠性。
4、经济性原则评估图纸设计在满足功能和质量要求的前提下，是否做到了成本的合理控制，避免不必要的浪费和过度设计。
5、可施工性原则考虑图纸中的设计内容在施工过程中的可操作性，是否便于施工组织、施工工艺的实施以及施工质量的控制。
二、审核的主要内容1、建筑专业（1）总平面图审核建筑物的位置、朝向、间距、周边环境等是否合理；消防车道、消防登高面、出入口等设置是否符合规范要求。
（2）平面图检查房间布局、功能分区、面积指标等是否满足设计任务书的要求；门窗的位置、尺寸、开启方式是否恰当；楼梯、电梯、卫生间等公共设施的布置是否符合规范和使用要求。
（3）立面图审查建筑外立面的造型、色彩、材质等是否美观、协调；外墙面的保温、防水、遮阳等措施是否合理。
（4）剖面图核实建筑物的层高、净高、室内外高差等是否符合要求；结构构件的尺寸、位置是否准确。
2、结构专业（1）结构体系审核所选用的结构体系是否合理，是否满足建筑功能和抗震要求；结构布置是否规则、对称，传力途径是否明确。
（2）计算书检查结构计算模型、参数取值、计算结果等是否准确可靠；构件的强度、刚度、稳定性等是否满足规范要求。
（3）基础设计审查基础选型、埋深、承载力计算等是否合理；基础与上部结构的连接方式是否可靠。
（4）构件设计核实梁、柱、板、墙等构件的尺寸、配筋是否符合计算要求和构造规定；节点详图是否清晰、准确。
3、电气专业（1）供配电系统审核电源进线方式、电压等级、负荷计算、变压器容量等是否合理；配电柜、配电箱的布置是否便于操作和维护。
方案设计图纸要点审核
方案设计图纸要点审核在建筑工程、机械制造、软件开发等众多领域中，方案设计图纸是项目实施的重要依据。
对方案设计图纸进行要点审核，是确保项目质量、控制成本、保证安全以及实现预期功能的关键环节。
接下来，让我们详细探讨一下方案设计图纸要点审核的相关内容。
首先，我们要明确方案设计图纸的基本构成和作用。
一般来说，方案设计图纸包括平面图、剖面图、立面图、详图、系统图等。
这些图纸相互配合，共同展示了项目的整体布局、结构形式、尺寸规格、材料选用、工艺流程等关键信息。
它们不仅是设计师理念的体现，更是施工人员、供应商等相关方开展工作的指南。
在审核方案设计图纸时，准确性是首要关注的要点。
这包括尺寸标注的准确性、坐标位置的准确性、标高的准确性等。
任何一个细微的误差都可能在项目实施过程中引发严重的问题，比如构件无法安装、空间不足、管道冲突等。
例如，在建筑设计图纸中，如果房间的尺寸标注有误，可能导致家具摆放不合理，甚至影响居住者的使用体验；在机械设计图纸中，零件尺寸的偏差可能导致装配困难或设备运行故障。
其次，功能性审核也至关重要。
这意味着要确保设计方案能够满足项目的预期功能需求。
比如，在一个住宅设计中，要考虑房间的布局是否合理，采光通风是否良好，是否满足居住者的日常生活需求；在一个工业生产流程的设计中，要检验各个环节的衔接是否顺畅，能否高效地完成生产任务。
如果设计方案在功能上存在缺陷，即使外观再美观，也无法达到项目的实际目标。
合规性是另一个不能忽视的方面。
方案设计图纸必须符合国家和地方的相关法律法规、标准规范以及行业的通用准则。
例如，建筑设计要符合建筑防火规范、抗震设计规范等；电气设计要符合电气安全规范等。
审核时，要仔细检查图纸中的各项设计指标是否在规定的范围内，以避免项目在后续的审批和实施过程中遇到障碍。
材料选用的合理性也是审核的重点之一。
设计师应根据项目的要求和实际情况，选择合适的材料。
要考虑材料的性能、价格、供应情况以及环保等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章设计师图纸审核规范
一、制度目的及试用范围
1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内
装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于帝豪装饰有限公司各运营部设计师制图规范性的管理。
二、负责部门
1、本制度由设计部制定，工程部设计部负责执行，相关部门配合执行。
三、制度内容
3.1 图纸内容要求
3.1.1图纸的顺序：
3.1.1．1图纸目录（按照公司统一制作的模块绘制）
3.1.1.2设计及施工说明（按照公司统一制作的模块绘制）
3.1.1.3主要装饰工程项目一览表（按照公司统一制作的模块绘制）
3.1.1.4原始平面图（1：100）原始顶面图（1：100）
3.1.1.5原始拆改图（1：100） A-P图（1：100）
3.1.1.6平面布局图（1：100）地面材质图（1：100）
3.1.1.7顶面布局图（1：100）顶面尺寸图（1：100）
3.1.1.8灯位控制图（1：100）平面水、电位图（1：100）
3.1.1.10立面图（1：50 /1：25）（根据设计情况确定）
（建议排列顺序按照入户走向进行顺序排列）
3.1.1.10节点图（1：10 /1：5 /1：2）（比例运用根据实际情况）
3.1.1.11透视图或效果图（根据图纸内容和效果给予设计师1-5 加分）
3.1.2图纸具体内容：
3.1.2.1原始平面图（1：100）：按比例准确完整的表现原始建筑的平面结构（承重部分、隔墙部分、门窗位置、门及开启方向、水电设施及其他附属设施）并详细标注建筑结构外框尺寸和每部分的净空尺寸；准确标注每个房间的层面高度；准确标注原始建筑结构的水电位置（下水管道、地漏、主下水、面盆和浴缸下水、冷热水管进出水口、水电气总阀位置）；水电图例；入户方向；设计说明；图纸名称。
3.1.2.2原始顶面图（1：100）：按比例准确完整的表现原始建筑的顶面结构（圈梁位置、尺寸大小）并详细标注建筑主要部分的层高（房间层高和圈梁高度）；图纸名称。
3.1.2.3原始拆改图（1：100）：在原始平面图的基础上，根据设计要求和标准图例，准确的表现对原始建筑结构的拆改方案，并标注每个拆改部分的具体尺寸；拆改图例；必要的文字说明；图纸名称、比例，如果拆改部分较多，且拆、改部分重叠，应该把拆、改分两部分分开绘制。
3.1.2.4 A-P图（1：100）：在原始拆改图的改建基础上，根据设计要求进行功能划分后的房间的A-P标注：必要的文字说明；图纸名称、比例。
3.1.2.5平面布局图（1：100）：根据设计要求进行的平面布局摆放；必要的摆设模块;必要的文字索引说明；房间名称；入户方向标示；门及开启方向；方位标示；图纸名称、比例。
3.1.2.6地面材质图（1：100）：根据设计要求进行的地面材质布局；地面材质的文字说明；特殊造型部分的尺寸标注；400*400以上（含400*400）地砖的铺装线：图纸名称、比例。
3.1.2.7顶面布局图（1：100）：根据设计要求进行的顶面布局摆放；顶面材质或施工项目的文字说明及标高；特殊造型部分的剖切图（也可索引到其他图纸上进行表现）；主要灯具的摆放位置；灯具图例；图纸名称、比例。
3.1.2.8顶面尺寸图（1：100）：主要表现施工项目部分的施工尺寸、标高；特殊造型部分的剖切图（也可索引到其他图纸上进行表现）；主要灯具的摆放位置；灯具图例；图纸名称
3.1.2.9灯位控制图（1：100）：主要表现每个房间的灯的数量布点，开关的控制点位置和控制开关的回路是几组，灯具与灯具之间的尺寸要体现出来，同时配有图例。
3.1.2.10平面水、电位图（1：100）：平面水路图和电路图，要求分开图纸表现，水路主要表现所有的洁具及用水点的位置，和冷热水的走向，热水用实线，冷水用虚线；电路图主要表现的是强弱电插座的布点位置，以及有特殊设备需要的电源情况，须要有图例。
3.1.2.11立面图：根据设计进行的各房间立面造型设计；主要物品摆设；材质或施工项目的文字标注；设计施工项目部分的尺寸标注和相关建筑的主要尺寸标注；设计施工项目部分的平面或剖面尺寸；柜体的内部结构设计；柜体内部的材质文字说明和尺寸标注；必要的大样图或结点图；图纸名称、比例。
3.1.2.12结点图（大样图）：在立面图中无法表现的施工材质和施工尺寸图纸绘制表现；特殊工艺和材质要求的图纸表现和尺寸标注；非公司统一工艺和材质制作外的制作；本规范规定要求单独绘制的结点或大样；图纸名称、比例。
3.1.2.13其他图纸：根据图纸绘制规范进行。
3.1.3方案图设计要求
3.1.4施工图设计要求
3.2图纸规范要求
3.2.1 图纸幅面为A3大小（297×420），使用公司统一印制的标准A3图纸。
3.2.2 图纸选用比例如下；
3.2.3线形以及宽度的规定
图一
3.2.5标高表示方法：
3.2.6折断线；
当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断开界限就用折断线来表示，常用的表现形式有如下三种：
3.2.7 引出线；
3.2.8详图索引标志：
3.2.9 剖切的表示方法：
3.2.10其他
3.3 常用图例及图标
拆改图例
规范图电脑打印参考设置
1.线型颜色规定：整套图运用CAD中1～8号颜色
（1）红色：灯具外框线、辅助线、轴线
（2）黄色：非承重墙的轮廓线、后加墙体的外轮廓线
（3）绿色：图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引
（4）青色：家具外框线、图例中表格外框线、
（5）篮色：家具内框线
（6）品红：电器、开关、插座外框
（7）白色：墙体的轮廓线，整体剖切的表示，局部剖切的方向图框内线。
（8）8号灰色：电位图中的控制关系线，物体中的填充线，地板、地砖及地面材料，家俱内部的线条，设备、电器、开关、插座的内部线条，植物等装饰品、家具图中不可见的隔板，门、窗的开启方式。
2.线型打印设置
1∶50 打印
①白色：0.4 ②黄色：0.3 ③青色：0.2 ④蓝色：0.15
⑤红色：0.1 ⑥品红：0.1 ⑦绿色：0.1 ⑧ 8号灰色0.05
3.数字、文字设置的规定
1.整套图纸上的数字及文字要大小适中，与图形比列协调。
2.打图时保证整套图里每张图纸上的文字尺寸大小基本一致。
