高考地理课时练习：岩石圈物质循环图和地质剖面图的判读
高考地理一轮复习课时练习高考必考题突破讲座岩石圈物质循环图和地质剖面图的判读
课时达标(十五)风化坑是岩石顶面上因积水风化作用而产生的凹坑，我国珠江口庙湾岛上的花岗岩风化坑最为典型，它多出现在裸露的巨大砾石顶部，及平坦或坡度较小的岩石面上。
研究者在凹坑内发现岩石的长石经外力作用，其钙、钾等元素流失，并向黏土矿物转化。
图1示意风化坑剖面，图2示意地壳物质循环。
据此完成1～2题。
1．岩石按成因分类，庙湾岛的风化坑属于图2所示的(A)A．①类岩石B．②类岩石C．③类岩石D．④类岩石2．形成庙湾岛风化坑的主要外力作用是(B)A．物理风化B．化学风化C．流水侵蚀D．海浪侵蚀解析第1题，根据材料可知，庙湾岛上的风化坑岩石是花岗岩，花岗岩属于侵入型岩浆岩，而侵入型岩浆岩是由岩浆侵入地表冷凝形成的。
依据图2判断，①为侵入型岩浆岩，②为喷出型岩浆岩，③为沉积岩，④为变质岩。
第2题，根据风化坑的概念可知，其是在风化作用下形成的，再根据材料中提到的化学元素及矿物类型的转化可以判断，该风化坑的形成主要是化学风化作用的结果。
安徽天柱山是国家地质公园，左图为天柱山主峰“天都峰”景观，为典型的花岗岩地貌，右图为岩石圈物质循环示意图。
结合所学知识回答3～4题。
3．左图中的岩石类型及其形成的地质作用与右图中相对应的是(B)A．a和6 B．b和3C．c和5 D．d和14．有关左图中“天都峰”景观形成的相关叙述正确的是(C)①受高温、高压的变质作用而形成②形成于比较湿热的气候环境③受风化和重力崩解作用而形成④经历了地壳的上升运动A．①③B．②④C．③④D．①④解析第3题，根据岩石圈物质循环规律，再结合右图中“变质作用”这一信息，可确定d为变质岩；箭头“三进一出”的为岩浆，由此得出a为岩浆；4、6、7为重熔再生作用；由岩浆经冷却凝固作用形成岩浆岩，确定b为岩浆岩；3为内力作用；剩下c为沉积岩，2、5为外力作用，故B正确。
第4题，出露地表呈现山岭的“天都峰”是花岗岩地貌景观。
花岗岩是侵入型岩浆岩，在地球内力作用下形成。
2020届高三地理复习讲解：岩石圈物质循环的判读
2020届高三地理复习讲解：岩石圈物质循环的判读一、典例剖析典例：图示的岩石循环模型说明岩石通过不同的过程可以从一种形态转化成另一种形态。
(1)大理岩是石灰岩经过程①形成的。
在这一过程中( )A.温度升高,压力降低B.温度降低,压力升高C.温度升高,压力升高D.温度降低,压力降低(2)图中能够反映大洋中脊处新的洋壳形成过程的数码是( )A.②B.③C.④D.⑤[解法指导]读:岩石循环模型图。
提:根据图中岩石的相互转化可以判断:当炽热的岩浆从地球内部向上侵入或喷出后,便冷却凝固形成岩浆岩;岩石在地表暴露,受风化、侵蚀、搬运、堆积作用影响,常形成沉积物,进而形成含有化石的沉积岩;岩石在高压、高温条件下,发生变质作用形成变质岩;从岩浆到各种岩石的形成,再到岩石在地壳深处被高温熔化变成岩浆。
调:地壳的物质循环过程。
答案:(1)C (2)C解析:(1)沉积岩经过高温、高压的变质作用变成变质岩。
①过程代表变质作用,这一过程中温度升高,压力升高。
(2)大洋中脊处新的洋壳是岩浆冷却凝固形成的。
图中④表示岩浆冷却凝固形成岩浆岩。
思:要明确各种岩石与岩浆之间的互相转化关系,把握好箭头的方向,根据其相互转化明确岩石类型及作用过程。
[考法指导]二、知识归纳岩石圈的物质循环1.A沉积岩、B变质岩、C岩浆、D侵入型岩浆岩、E喷出型岩浆岩。
2.图中地质作用中属于内力作用的字母是a属于外力作用的字母是b。
3.写出图中各代码代表的地理事象。
(其中丙为沉积岩)甲为岩浆,乙为岩浆岩,丁为变质岩。
Ⅰ冷却凝固作用,Ⅱ风化、侵蚀、搬运、堆积和固结成岩作用,Ⅲ重熔再生,Ⅳ变质作用。
判断岩石圈的物质循环箭头含义(1)指向岩浆岩的箭头——冷却凝固作用,是内力作用。
(2)指向沉积岩的箭头——风化、侵蚀、搬运、堆积、固结成岩作用,是外力作用。
(3)指向变质岩的箭头——变质作用,是内力作用。
(4)指向岩浆的箭头——重熔再生作用,是内力作用。
三、跟踪训练白云山位于福建省福安市西北部,是世界地质公园、国家级风景名胜区。
高中地理 岩石圈物质循环示意图的判读1
岩石圈物质循环示意图的判读
高考频度：★★★☆☆难易程度：★★★☆☆
读岩石圈的物质循环示意图，回答1—2题。
1．a、b、c、d代表的地质作用分别是
A．岩浆冷凝、外力作用、变质作用、重熔再生 B．外力作用、岩浆冷凝、变质作用、重熔再生
C．外力作用、重熔再生、变质作用、岩浆冷凝 D．变质作用、岩浆冷凝、外力作用、重熔再生
2．该图反映的地理现象，主要由a作用形成的是
【答案】1．B 2．C
河口三角洲，属于外力作用（流水沉积）塑造的地貌。
故本题选C。
岩石圈物质循环示意图的判读方法
1．地壳物质循环的示意图
图一
图二
2．岩石圈的物质循环图的判读
(1)关键是判断岩浆与岩浆岩。
岩浆岩只能由岩浆冷却凝固而成，即只有一个箭头指向的就是岩浆岩。
(2)岩浆是岩石转化的“起点”，也是三大类岩石的“归宿”，即有三个箭头指向它。
(3)岩石均可经外力作用形成沉积岩；岩石均可经变质作用形成变质岩；三大类岩石均可重熔再生形成岩浆。
万寿岩遗址位于福建省三明市，岩石由石灰岩构成，岩溶发育，生成若干洞穴。
万寿岩遗址是第五批公布的全国重点文物保护单位。
下面左图是万寿岩遗址景观图，右图是岩石圈物质循环图。
读图回答1—2题。
1．右图中与万寿岩形成密切相关的地质作用是
A．①B．②C．③D．④2．下列地貌景观与万寿岩洞穴成因相同的是
A．桂林山水B．青藏高原C．泰山D．庐山【答案】1．B 2．A。
高考热考图表系列岩石圈物质循环示意图的判读Word版含解析
高考热考图表系列(十二 )岩石圈物质循环表示图的判读岩石圈物质循环表示图是展现岩石圈物质循环、三大类岩石相互转变过程的图示，常有图示有两种：以地质剖面图为背景的循环表示图和以关系图为背景的表示图。
岩石物质循环模型说明岩石经过不一样的过程能够从一种形态转变成为另一种形态。
读图，回答 (1)～(2)题。
(1)大理岩是石灰岩经过程①形成的。
在这一过程中 ( ) A．温度高升，压力降低 B．温度降低，压力高升C．温度高升，压力高升 D．温度降低，压力降低(2)图中能够反应大洋中脊处新的洋壳形成过程的代码是()A．②B．③C．④D．⑤[图形解码 ]答案： (1)C (2)C 判读技巧1．判断三大类岩石和岩浆 (以下列图为例 )判断三大类岩石和岩浆，大概能够用出入箭头的多少来划分：①岩浆：三进一出。
②变质岩和堆积岩：二进二出。
③岩浆岩：一进三出。
注：堆积物指向的必定是堆积岩，堆积岩一般含有化石并拥有层理结构。
2．判断箭头含义①指向岩浆岩的箭头——冷却凝结，是内力作用。
②指向堆积岩的箭头——风化、侵害、搬运、聚积、固结成岩作用，是外力作用。
③指向变质岩的箭头——变质作用，是内力作用。
④指向岩浆的箭头——重熔重生作用，是内力作用。
3．地壳物质循环变式图地壳物质循环在实质考题中有很多种变式图，以下列图所示：(2018 ·甘肃河西期中 )图甲为黄山“猴子观海”景观，“猴子”由花岗岩构成，独居峰顶，静观山下云海。
图乙为地壳物质循环表示图。
读图，达成 1～2 题。
1．构成“猴子”的岩石按成因属于图乙中的()A．甲B．乙C．丙D．丁2．将棱角分明的花岗岩塑造成绘声绘色的“猴子”的主要地质作用是()A．海浪侵害B．风力侵害C．冰川侵害D．风化作用分析：第 1 题，花岗岩是岩浆岩，依照“三进一出是岩浆”，可判断甲为岩浆，则乙必定是岩浆岩。
第 2 题，这类地质作用是典型的花岗岩球状风化作用。
答案：高考热考图表系列(十三 )地质剖面图的判读地质剖面图是对某一地质结构所作的垂直剖面图，包含地质地貌表示图、地貌景观和地质剖面图、褶皱和断层结构表示图等。
高招1岩石圈物质循环变式图的判读技巧
考点24
考点25
考点26
试做真题
高手必备
萃取高招
对点精练
类 形 型 沉 积 岩 变 质 岩
有用成 分举例 石灰岩是建筑材料 地表岩石在外力作用下受到 石灰岩、砂 和化工原料;煤、石 破坏,碎屑物质被搬运到低处 岩、页岩 油是当前世界最重 沉积、固结而成岩石 要的能源 岩石受地壳运动、岩浆活动 大理岩、板 等的影响,在一定温度、压力 岩、石英 大理岩是建筑材料 条件下使原来成分、结构发 岩、片麻岩 生改变而形成新岩石 成 常见岩石
萃取高招
对点精练
1.内力作用及对地表形态的影响
塑造地表形态的内力作用 组成地壳的岩层沿平 水平 行于地球表面的方向 运动 运动 组成地壳的岩层沿垂 垂直 直于地球表面的方向 运动 运动 变质作 岩石在一定温度、 压力 用 作用下发生变质 岩浆活 岩浆侵入岩石圈上部 动 或喷出地表 对地表形态的塑造 岩层发生了水平位移和弯曲变 形;常形成裂谷或形成高大的褶 皱山系等 岩层隆起和凹陷;地势的起伏和 海陆变迁 不能直接塑造地表形态 岩浆喷出地表冷却凝固形成火 山
)
考点24
考点25
考点26
试做真题
高手必备
萃取高招
对点精练
【解析】 第(1)题,清源山的岩石是花岗岩,属于侵入型岩浆岩。根据岩石 圈物质循环的规律判断,①是喷出型岩浆岩,②是岩浆,③是侵入型岩浆岩,④ 是变质岩,⑤是沉积岩。第(2)题,清源山地貌的形成,首先是岩浆侵入岩层, 冷却凝固形成花岗岩。然后地壳抬升,在外力作用下,花岗岩被侵蚀、风化 形成各种形状。 【答案】 (1)C (2)A
考点24
考点25
考点26
试做真题
高手必备
萃取高招
对点精练

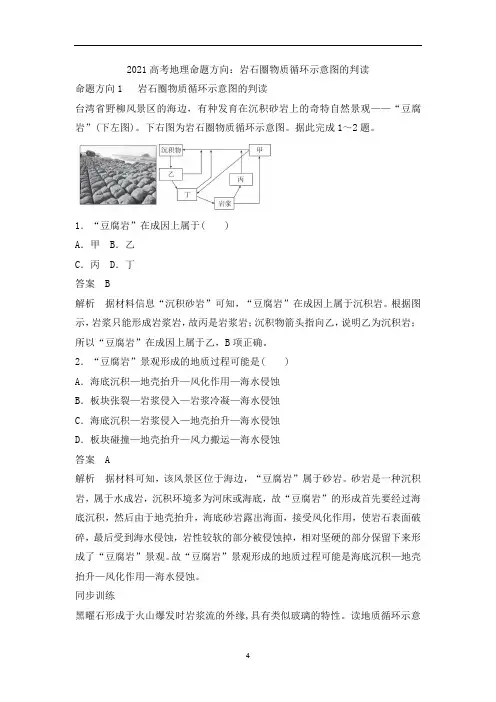

高考地理命题方向：岩石圈物质循环示意图的判读
2021高考地理命题方向：岩石圈物质循环示意图的判读命题方向1 岩石圈物质循环示意图的判读台湾省野柳风景区的海边，有种发育在沉积砂岩上的奇特自然景观——“豆腐岩”(下左图)。
下右图为岩石圈物质循环示意图。
据此完成1～2题。
1．“豆腐岩”在成因上属于( )A．甲 B．乙C．丙 D．丁答案 B解析据材料信息“沉积砂岩”可知，“豆腐岩”在成因上属于沉积岩。
根据图示，岩浆只能形成岩浆岩，故丙是岩浆岩；沉积物箭头指向乙，说明乙为沉积岩；所以“豆腐岩”在成因上属于乙，B项正确。
2．“豆腐岩”景观形成的地质过程可能是( )A．海底沉积—地壳抬升—风化作用—海水侵蚀B．板块张裂—岩浆侵入—岩浆冷凝—海水侵蚀C．海底沉积—岩浆侵入—地壳抬升—海水侵蚀D．板块碰撞—地壳抬升—风力搬运—海水侵蚀答案 A解析据材料可知，该风景区位于海边，“豆腐岩”属于砂岩。
砂岩是一种沉积岩，属于水成岩，沉积环境多为河床或海底，故“豆腐岩”的形成首先要经过海底沉积，然后由于地壳抬升，海底砂岩露出海面，接受风化作用，使岩石表面破碎，最后受到海水侵蚀，岩性较软的部分被侵蚀掉，相对坚硬的部分保留下来形成了“豆腐岩”景观。
故“豆腐岩”景观形成的地质过程可能是海底沉积—地壳抬升—风化作用—海水侵蚀。
同步训练黑曜石形成于火山爆发时岩浆流的外缘,具有类似玻璃的特性。
读地质循环示意图,完成1~2题。
1.黑曜石与其形成过程对应正确的是( )A.a—③B.b—②C.c—④D.d—①2.图中b到d的过程( )A.均在地表进行B.能量均来自太阳能C.物质都来自地壳内部D.岩石性质发生改变[解析] 1.A 2.D 第1题,由题目可知,黑曜石形成于火山喷发时岩浆流的外缘,为岩浆冷凝形成。
根据图中各物质之间的转化关系判断,a为岩浆岩,③为冷凝作用;b为风化物,②为高温熔化;c为沉积岩,④为堆积作用;d为变质岩,①为变质作用。
第2题,读图可知,b到d的过程为风化物转变为变质岩的过程,是先经历了堆积作用,后经过变质作用形成的,岩石性质发生了变化。
高中地理常考图表9 ——地质剖面图的判读
【尝试解答】(1)D (2)C
(2021·北京丰台区期末)下图为某地区地质剖面图。
读图，回答1～2题。
1．岩浆岩形成年代的先后顺序是( )
A．①②③
B．②③①
C．③①②
D．③②①
2．图中( )
A．甲处的断层由内外力共同作用而形成
B．乙处是因地壳水平运动而形成的向斜
C．丙处可能有化石且可能存在变质作用
D．丁处地表形态是由火山灰堆积而形成
解析：第1题，根据岩浆通道状态来判断岩浆岩形成年代的先后顺序，②所在岩浆通道最早被上层沉积岩层覆盖，形成最早；③岩浆通道也有上覆沉积岩层；①岩浆通道没有受到影响，形成最晚，则先后顺序是②③①。
故选B。
第2题，甲处的断层是岩层挤压断裂后形成，是内力作用的结果，A错误；乙处岩层向上拱起，是因地壳水平运动而形成的背斜，B错误；丙位于沉积岩层，可能有化石存在，又在岩浆通道附近，故可能存在变质作用，C正确；丁处是火山活动使岩浆喷出后冷却凝固的结果，火山灰堆积作用影响很小，D错误。
故选C。
答案：1.B 2.C。
高考地理专题3.5 岩石圈物质循环示意图的判读-解图释含义含解析
岩石圈物质循环示意图的判读[知识点拨]岩石圈物质循环示意图是展示岩石圈物质循环、三大类岩石相互转化过程的图示。
常见图示有两种：以地质剖面图为背景的循环示意图和以关联图为背景的示意图。
岩石圈物质循环示意图类型多种多样，但都是说明岩浆、岩浆岩、沉积岩、变质岩之间的循环关系，这种关系的实质是内外力作用。
岩浆岩只能由岩浆转化而来，岩浆指向外的箭头一定指向岩浆岩。
岩浆岩、变质岩和已形成的沉积岩能转化成沉积岩或沉积物；岩浆岩、沉积岩和(2016·高考江苏卷改编)下图为地球系统物质循环示意图。
读图回答下题。
关于图中①②③④所示箭头代表的地质作用，正确的是( )a．①指化学沉积作用b．②指搬运作用c．③指成岩作用d．④指火山喷发作用A．ab B．adC．bd D．cd[审答流程][标准答案] B[对点练习]图a为桂林象鼻山景观图，图b为岩石圈物质循环示意图。
读图回答1～2题。
1.图a中岩石类型属于图b中的( )A．甲B．乙C．丙D．丁2.形成该景观的地质作用的先后顺序是( )A．④—⑦—③B．②—③—④C．⑥—①—③D．③—④—⑤答案：1.C 2.A下图为岩石圈物质循环示意图，图中Ⅰ、Ⅱ、Ⅲ分别代表沉积环境、熔融环境和变质环境，箭头线代表不同的地质过程。
读图，回答3～4题。
3.花岗岩的形成过程属于( )A.①B.③C.④D.⑤4.古生物进入并成为岩石中化石的地质环境和过程是( )A.Ⅰ—①B.Ⅱ—③C.Ⅲ—⑤D.Ⅰ—⑥解析第3题，根据地壳物质循环规律，结合图，可知②代表重熔作用，③代表岩浆活动，④代表地壳运动，⑤代表变质作用，花岗岩的形成过程属于岩浆冷凝作用。
第4题，化石存在于沉积岩中，是古生物的遗体保留在沉积环境中，经过长期的外力作用而形成的。
答案 3.B 4.A5.(2016·江苏地理，21)下图为地球系统物质循环示意图。
读图回答下题。
(双选)关于图中①、②、③、④所示箭头代表的地质作用，正确的是( )A．①指化学沉积作用B．②指搬运作用C．③指成岩作用D．④指火山喷发作用答案AD(2015·上海地理，13～14)根据岩石的质地，如矿物颗粒的大小、有无气孔、致密程度、形状等可以推测岩石的形成过程和形成环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课时达标(十七)
一、选择题
干热岩是温度高于200 ℃、深埋在地下3～10千米处的高温岩体，这种岩体的绝大部分为侵入岩。
可燃冰是天然气水合物。
当海洋板块下沉到地球内部时，海底天然气便在板块交界带边缘上涌，在接触冰冷海水和深海压力下形成水合物。
下图为岩石圈物质循环示意图。
据此完成1～3题。
1．图中导致干热岩形成的主要地质作用和岩石类型是()
A．①、乙B．②、丙
C．③、沉积岩D．④、甲
2．青藏高原南部是我国干热岩资源最丰富的地区，这是因为该区域()
A．地处高海拔的高原B．地壳的厚度较薄
C．靠近板块交界地带D．玄武岩地层广布
3．可燃冰多形成于()
A．海岭附近的深海盆B．海沟附近的沉积岩
C．三角洲附近的浅海D．高纬的较寒冷海域
1．A 2.C 3.B解析第1题，依据“三进一出是岩浆”，可判断甲为岩浆，则乙为岩浆岩。
材料提及干热岩为侵入岩，属于岩浆岩；则干热岩形成的地质作用是岩浆冷凝，即图中①，故A正确。
第2题，侵入岩是岩浆上升冷凝而成，在地壳活动频繁区域易出现岩浆活动；青藏高原南部处于印度洋板块与亚欧板块交界地带，地壳断裂带多，易于形成岩浆活动，故该处干热岩资源丰富。
第3题，依据“当海洋板块下沉到地球内部时，海底天然气便在板块交界带边缘上涌”形成可燃冰，可判断海沟处最易形成可燃冰，故B正确。
下图为某区域地质剖面示意图。
读图完成4～5题。
4．图示地区地质事件发生的先后顺序是()
A．拉张褶皱、拉张断裂、砂岩沉积、砾岩沉积、岩浆侵入与喷出
B．拉张褶皱、拉张断裂、抬升侵蚀、下沉沉积、岩浆侵入与喷出
C．褶皱、断裂、抬升侵蚀、岩浆侵入与喷出、砂岩沉积、砾岩沉积
D．沉积、挤压褶皱、断裂、抬升侵蚀、下沉沉积、岩浆侵入与喷出
5．图中①②处岩石发生了变质作用，形成的岩石最有可能是()
A．板岩、片麻岩B．板岩、大理岩
C．石英岩、大理岩D．石英岩、片麻岩
4．D 5.C解析第4题，图示地区下部的石灰岩属沉积岩层，应该先经过沉积过程；下部的岩层发生弯曲，说明又经过了挤压褶皱；由岩层错位切断了褶皱可知，该处断裂出现在褶皱之后；下部弯曲岩层的表层有侵蚀面，说明又经历了抬升侵蚀；上部出现了新的沉积岩，说明又经过了下沉沉积；由岩浆岩穿过沉积岩层喷出地表，说明又经历了岩浆侵入与喷出，故D正确。
第5题，图中①②处岩石发生了变质作用，结合沉积岩的分布可知，该处的变质岩应该是沉积岩变质形成，选项中只有石英岩、大理岩符合条件，故C正确。
下图为某区域地质构造剖面图。
读图回答6～7题。
6．岩层及断层形成的先后顺序是()
A．④②③①B．①②③④
C．④②①③D．③②④①
7．导致图中背斜谷进一步扩展的外力作用主要是()
A．风力侵蚀B．冰川侵蚀
C．流水侵蚀D．褶皱变形
6．A7.C解析第6题，读图可知，④②均为沉积岩，形成时间越早，位置越靠下，所以④早于②；③是侵入岩，其在④②中都有分布，所以形成时间晚于④②；④②③岩层均断裂错位移动，因此断层发生最晚。
故选A。
第7题，背斜顶部岩层受张力，岩性疏松易被侵蚀成谷地。
结合该地植被为常绿阔叶林，可以推知气候为亚热带季风或季风性湿润气候，降水多，所以受流水侵蚀作用影响，背斜谷地将进一步扩大。
故选C。
读某地区地质剖面图，回答8～9题。
8．该地区经历过多次垂直升降运动，下沉和上升幅度最大的地点分别是()
A．①②B．③④
C．①④D．②③
9．图示()
A．甲处位于向斜的槽部，并发育形成谷地
B．乙山为断块山
C．丙断层两侧岩层错开，并在地面上发育成陡崖
D．丁断层的形成晚于石灰岩，但早于砂岩
8．D9.A解析第8题，注意岩层在褶皱和断层形成过程中产生了垂直升降运动。
根据图中岩层的顺序及相对位置可得出②下沉幅度最大，③上升幅度最大。
第9题，读图可知，甲处位于向斜槽部，岩层下凹成谷。
乙处为背斜，岩层隆起成山；丙断层两侧岩层错开，但在地面上没有发育成陡崖；丁断层切断了石灰岩和砂岩层，其形成晚于石灰岩和砂岩层。
读等高线地形图和地质剖面图(单位：m)，完成10～11题。
10．图示发生的构造运动先后顺序为()
A．褶皱—沉积—断层
B．沉积—断层—褶皱
C．沉积—褶皱—断层
D．断层—褶皱—沉积
11．图中地形的成因可能是()
①岩层挤压，槽部紧实，难以侵蚀②岩层挤压拱起形成③形成断块错动抬升成山④岩浆喷发冷却成山
A．①②B．②③
C．①④D．③④
10．C11.B解析第10题，图示岩层有明显的分层现象(T、J两层、地层界线)，则岩层为沉积层；图示地层界线发生弯曲，说明有褶皱现象；J岩层发生断裂、错动，说明褶皱后发生断层。
故先后顺序为沉积作用形成沉积层，然后挤压形成褶皱，断裂错位形成断层。
第11题，由等高线数值及分布，可判断为山地；地层界线向上弯曲说明有挤压拱起过程；挤压出现断裂，使断块错动抬升成山。
图示信息不能体现岩浆喷发。
二、综合题
12．沉积地层剖面以及其中的断层、褶皱等各种地质现象，就像一本地质历史教科书，记录了地壳发展、演化过程中发生的一系列事件，是我们了解地壳发展演化的窗口。
读图完成下列要求。
地面剖面示意图
(1)已知石灰岩、页岩、砂岩分别是深海、浅海、河湖沉积的产物。
根据该地层剖面岩层顺序，说明C层所处的海陆环境，并逐层分析从E层到G层海平面升降的变化过程。
(2)剖面图显示，该地区地层曾经发生过褶皱。
据图分析，该区褶皱发生在哪一地层形成以后，哪一地层形成之前？(以字母指代地层)
(3)根据该地层剖面，归纳该地区地壳演化过程中内外力作用的各种表现。
解析第(1)题，对照图例可知，C为砂岩，属于陆地河湖沉积特征。
E为深海沉积形成
的石灰岩，G为浅海沉积的页岩，从E层到F层，由海洋环境变为陆地环境，与地壳上升或海平面下降有关；从F层到G层，由陆地环境变为浅海环境，与地壳下沉或海平面上升有关。
第(2)题，图中C～K地层发生了明显的倾斜和弯曲，褶皱一定是这些地层形成之后产生的，即K地层(最年轻)形成之后；N、O、P地层位于最上层，且呈水平分布，是形成最晚和没有发生倾斜、弯曲的地层，褶皱一定在这三层形成之前，即N地层(三地层中最早)形成之前。
第(3)题，根据内、外力作用的表现形式进行分析。
答案(1)C层表示该区为陆地环境；从E层到F层海平面下降；从F层到G层海平面上升。
(2)褶皱发生在K地层形成后，N地层形成前。
(3)内力作用表现为：褶皱、断层、地壳的升降运动。
外力作用表现为：沉积、P层受侵蚀变薄、部分地层受侵蚀而缺乏。
13．读“某地地质剖面示意图”，完成下列要求。
(1)说明图中甲、乙两处岩层发生弯曲变形的原因及形成丙处物质的主要地质作用。
(2)分别写出甲、乙、丁三地的地质构造类型。
(3)如果在该地区进行钻井，有可能找到石油和天然气的是________，有可能找到地下水的地点是________。
(4)丁地有一条东西向的河流，该地区计划在此处修建一座水库，你认为合适吗？简述你的理由。
解析第(1)题，甲、乙两处岩层弯曲变形，是由于地壳运动受水平挤压的结果。
丙处为松散的堆积物，是沉积作用的结果。
第(2)题，甲处岩层向上拱起，判断为背斜；乙处中间岩层向下凹陷，判断为向斜；丁处岩层发生断裂，且上下错位，判断为断层。
第(3)题，甲是背斜，利于石油天然气的存贮；乙是向斜，利于地下水的存贮。
第(4)题，图示区域有断层发育，修建水库容易出现漏水和地层不稳定的状况，并诱发地质灾害。
答案(1)地壳运动产生的水平挤压力。
沉积(或外力)作用。
(2)背斜、向斜、断层。
(3)甲乙
(4)不合适。
因为丁处位于断层附近，修建水库易漏水，地层不稳定，易滑坡，工程难度大。
