探究电阻上的电流与两端电压的关系
探究电阻上的电流跟两端电压的关系 教学简案
探究电阻上的电流跟两端电压的关系 教学简案课程导入情景感悟下面是小华、小明、小红学完“电阻”这一节后，结合以前学习的知识展开的对活． 小明：我用一节干电池对小灯泡供电，灯泡较暗，用两节干电池串联对灯泡供电，灯泡亮度变亮了．小红：夏天，晚上7∶00～10∶00，电力不足的地区，家庭电路中的灯泡亮度比正常发光时的亮度暗，而且常常出现空调难启动的现象，造成这些现象的原因是：电路中的电压偏低．小华：电学中一切知识的延伸都是以电流、电压、电阻这三种物理量为基础，那么这三种物理量之间的关系是什么呢？感悟电压是形成电流的原因，导体的两端存在电压，则导体中才有电流，看来电流和电压之间________（填“有”“没有”）关系；任何导体都有电阻，导体的电阻对电流有阻碍作用，这说明电流的大小与导体的电阻大小之间________（填“有”“没有”）关系．猜想 电流跟电压的关系是________，电流跟电阻的关系是_____________． 探究新知学点1 电阻上的电流跟两端电压的关系实验探究 探究电流跟电压、电阻的关系实验1 探究电阻上的电流跟电压的关系：保持电阻R 不变，通过运用滑动变阻器，改变电阻两端的电压，观察并记录电流的变化．电路图如图7-1-1．实验2 电阻上的电压一定时，探究电阻与电流的关系：保持R 两端的电压不变．通过在R 处换接不同的电阻，观察并记录电流的变化，如图7-1-1．问题研讨问题1：两次探究实验电路图完全一样，但实验控制条件不同，实验1是______________，实验2是______________，要达到控制条件的目的，运用了______________． 问题2：分析实验数据的方法是____________________________． 知识归纳 电流跟电压、电阻的关系在电阻一定时，电阻上的电流与其两端的电压成正比，即R ＝I U＝定值；在电压一定时，导体中的电流跟导体的电阻成反比，即U ＝I ·R ＝定值．特别提示实验时，通过移动滑动变阻器的滑片，使电阻两端的电压成整数形式的变化，再读电流表示数，这样做，能减少误差，有助于规律的发现．例1如图7-1-1所示为“探究电流与电压、电阻的关系”的实验电路图，请回答下列问题：（1）探究电流跟电压的关系时，应保持________不变，同时向________（填“左”“右”）移动滑动变阻器的滑片，使电压表的示数增大，并记下电流表的示数．（2）探究电流跟电阻的关系时，也要移动滑动变阻器．其目的是____________________． 解析 由于影响电流大小的因素有电流和电压两个，所以在探究电流和电压的关系时，应保持电阻不变，通过改变电压来查看电流的变化规律，对于本题来说，要使电压表的示数增大，向左移动滑片，而探究电流跟电阻的关系时，要保持电阻两端的电压不变，通过改变电阻来查看电流的变化规律，这也是通过滑动变阻器来完成．答案 （1）电阻；左 （2）保持电阻两端的电压不变思维延伸用控制变量法探究电流跟电压、电阻关系的两次实验中，滑动变阻器起着关键的作用．第一次是改变了电阻的电压；第二次是保持电阻的电压不变．例2一段导体两端电压扩大几倍时，通过它的电流将________；导体两端的电压改变时，导体的电阻将________．解析 一段导体，说明了这段导体的电阻不变，在电阻一定时，通过该导体的电流与其两端的电压成正比，因此它两端的电压增大几倍，则通过它的电流也增大几倍；导体的电阻是导体本身的一种发生，其大小是由本身的长度因素、横截面积因素和构成的材料因素有关，与通过它的电流和它两端的电压无关．答案 增大几倍；不变拓广延伸信息处理 分析归纳电流跟电压、电阻的关系例3如图7-1-1所示闭合开关S 后调节_________，使R 两端电压_________地变化，某同学记录如表1，请把表1漏掉项补填．换用不同的定值电阻使电阻成_________地变化，调节变阻器的滑片，保持每次电阻两端的电压不变，记录不同阻值和对应的电流表示数的表2，根据实验数据可得到结论_________________________________________．解析 分析表1发现：I U ＝3.03＝10，故有：I 6＝10，I ＝0.6，9.0U ＝10，U ＝9；分析表2发现：I ·R ＝U ＝6 V ．答案 滑动变阻器的滑片；成“整数倍数”；0.6；9；在电阻一定时，导体中的电流跟导体两端电压成正比；整数倍数：在电压一定时，导体中的电流跟导体的电阻成反比例． 解后反思电阻不变时，导体中的电流是随导体两端电压的改变而改变，而不是电压随电流的改变而改变；电压一定时，电流随电阻的改变而改变，而不能说成电阻随电流的改变而改变，因为电阻是导体本身的属性，它不会随着电流、电压的变化而变化．科学探究 探究电流跟电阻的关系例4（2005年·北京市朝阳区）某同学用图7-1-2所示的电路验证“在电压不变时，导体中的电流跟导体的电阻成反比”．他先后将5 Ω、10 Ω和20 Ω的定值电阻接入电路的a 、b 两点间，闭合开关S ，读出电流表示数填入下表．由实验数据可以看出电流跟电阻不成反（1）请分析发生错误的原因；（2）仍然使用5 Ω、10 Ω和20 Ω的三个定值电阻进行实验，验证“在电压不变时，导体中的电流跟导体的电阻成反比”，请设计两种方法，分别画出电路图，简要写出实验步骤（可以按需要增添器材）．解析在研究导体中的电流和电阻的关系时，要使导体两端的电压不变．改变导体的电阻．即图中改变a、b两点间接入电路中的电阻．但图中R′是定值电阻，电源电压虽然不变，而ab两点间的电压发生了变化，导致记下来的数据无法归纳出规律．答案（1）实验中没有保持a、b间电压不变．（2）方法一利用电源电压不变．实验步骤：①按图7-1-3甲所示连接电路；②依次把5 Ω、10 Ω、20 Ω电阻轮换接入电路，闭合开关，读出电流表示数并记录．方法二调节滑动变阻器，使电阻两端的电压不变．实验步骤：①按图7-1-3乙所示连接电路：②把5 Ω、10 Ω、20 Ω电阻分别依次接入电路a、b两点间．闭合开关，调节滑动变阻器，使三次电压表示数相同，读出电流表示数并记录．解后反思探究电流与电阻的规律时，切记不变的量是电阻两端的电压，变化的量是电阻的阻值．课时作业一、教材习题P26“想想谈谈”1～2题．二、补充习题1．下列说法错误的是（）A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．同不同的导体研究电流与电压的关系，得到的结论都一样C．相同的电压加在电阻不同的导体两端，电流一定不同D．同一导体，两端电压越大，通过电流强度也越大2．研究电流跟电压、电阻的关系，如图7-1-1所示，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步，实验要求（）A．保持滑动变阻器R′的滑片不动B．保持R端的电压不变C．保持R变，调节R′的滑片到不同的适当位置D．保持电路中的电流不变3．在研究导体电阻不变的情况下，流过导体的电流与导体两端的电压关系时若将导体两端的电压由4 V提高到6 V，则流过导体的电流将由1.5 A（）A．提高到3.5 A B．提高到2.25 A C．提高到5.5 A D．提高到7.5 A 4．关于导体中通过的电流与导体两端的电压的关系，下列叙述中正确的是（）A．导体的电阻不变时，导体中通过的电流与导体两端的电压成正比B．电阻一定的导体，其两端的电压与通过导体的电流强度成正比C．导体中通过的电流越大，其电压越大D．导体中通过的电流越小，其电压越小5．（2005年·昆明市）一位同学用图7-1-4所示的电路研究“电阻一定时，电流与电压的关系”．图中R为定值电阻，R′为滑动变阻器．闭合开关后，先后使滑动变阻器的滑片位于3而减小”．为什么他会得出这样的错误结论？请对照他连接的实物图分析；（2）请按正确实验的要求，用笔画线代替导线将实物图重新连接完整；（3）电路中滑动变阻器的作用除了保护电路外，另一个作用是什么？6．（2005年·安徽省课改实验区）现要保持电压U不变，探究电流I随电阻R变化的情况．（1）要求：第一次是把15 Ω的电阻接入电路，调节滑动变阻器的阻值，使电压表的示数为2.5 V，读取电流表示数，请你根据要求在图中连接第一次实验所需的电路．（2）若将15 Ω的电阻换成10 Ω的电阻后，a．闭合开关，电压表的示数将_________．b．按照你连接的电路，你应该向_____________移动滑动变阻器的滑片．并详细叙述你接下来的操作过程：____________________________________．参考答案课程导入问题示例1：有；有．问题示例2：成正比；反比．探究新知问题研讨问题1：保持电阻R的阻值不变；保持电阻R两端的电压不变；滑动变阻器问题2：运用乘、除法课时作业一、教材习题“想想谈谈”提示与解答．[第1题]换用不同节数的干电池串入电路．[第2题]使用调压设备二、补充习题1．A（点拨：电阻不变时，U/I是一个不变量）2．C（点拨：当保持电阻不变时，目的是研究电流跟电压的关系，因此必须调节R′改变只两端的电压）3．B（点拨：电阻不变，U/R是定值，电压扩大1.5倍（6 V/4 V），电流也要扩大1.5倍，变为1.5 A×1.5＝2.25 A）4．A（点拨：导体中的电流跟电压成正比，不能颠倒叙述）5．（1）电压表接错，无法研究电流跟电压的关系；（2）去掉图中电压表的连线改接为，电压表“－”接线柱连电阻的左端接线柱，电压表“＋”，“5 V”接线柱连电阻右边接线柱；（3）改变电路中电流从而达到改变电路中只的电压．6．（1）图略；（2）a变小b略；观察电压表直到示数为2.5 V，读取电流表示数。
初中物理《探究电阻上的电流和两端电压的关系》教学反思
初中物理《探究电阻上的电流和两端电压的关系》教学反思1. 引言本次教学任务是初中物理课程中较为重要的一个内容，电阻上的电流和两端电压的关系是基础中的基础。
在课程中，我采用了探究式的教学方法，希望通过学生自主探究，促进学生的主动学习和思考，提高学生的学习兴趣和学习效果。
本次反思，我将对这种教学策略进行总结，并针对部分不足进行改进。
2. 教学背景和目的本次教学是初中物理中较为重要的一个内容，旨在引导学生通过实验探究得到电阻上的电流和两端电压的关系，为后续学习铺垫基础。
在教学中，我希望学生能够自主学习和探究，通过实验了解电阻、电流和电压这些基本概念，并能够将它们进行联系和运用。
3. 教学方法和过程3.1 教学方法本次教学采用了探究式教学的方法，具体步骤如下：1.准备实验器材和实验题目2.学生自主探究电路，思考实验题目3.分组讨论，归纳出实验结果和规律4.整合实验结果，得出电流和电压的关系式5.向学生讲解电流和电压的概念及其在实际中的运用6.实验应用，加深学生印象3.2 教学过程1.准备实验器材和实验题目为了保证实验顺利进行，我提前准备了一些实验器材，例如电流表、电压表和电阻器等，还为学生准备了一个实验小组。
实验题目是：探究电阻上的电流和两端电压的关系。
2.学生自主探究电路，思考实验题目在学生到达课堂时，我首先简单地讲解了实验题目和实验器材的使用方法，然后让学生自主探究电路。
学生可以根据自己的兴趣和想法组装电路，并且自己调整电阻器的阻值，以探究电阻上的电流和两端电压的关系。
在探究过程中，我和同学们进行了积极的交流和讨论，解决大家在实验过程中遇到的问题。
3.分组讨论，归纳出实验结果和规律在实验结束后，我让同学们分组对实验数据进行讨论和整理。
在这个环节中，学生们主动分组，相互搭配。
一方面，大家可以互相补充实验数据，并且可以将实验数据进行比较，归纳出电流和电压的关系；另一方面，同学们积极展开讨论，在讨论中掌握了一些关于电流和电压的基本概念。
第一节 探究电阻上的电流跟两端电压的关系
第一节探究电阻上的电流跟两端电压的关系【学习目标】1.通过实验探究电阻上的电流跟两端电压的关系2.使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流3.会用滑动变阻器改变部分电路两端的电压【学习重点】通过实验发现电流与电压、电阻的关系，通过运用数学方法分析得出规律【知识准备】1.形成电流，它的符号是，主单位是2.电压是，它的符号是，主单位是3.电阻是导体对，它的符号是，主单位是4.比较电流表与电压表在使用方法上的异同点【探索新知】（小组探究，合作学习）1.提出问题：探究电阻上的电流跟两端电压的关系2.猜想与假设：3. 设计实验：（1）设计实验方案：A、实验器材：B、电路图：C、实验方法：4.进行实验：（1）连接电路时要注意什么问题？（2）测量多少次数据较合理？（3）如果在实验中使用滑动变速器，那接法上要注意什么问题？闭合电路之前应考虑什么问题？5.分析与论证：（注意分析：电流与电压，电流与电阻的关系）根据数据画出U-I图象：6.实验评估与交流：【例题剖析】1.在研究电流跟电压、电阻之间关系的实验中，通过改变电路中电压和电阻，分别测得如下两组数据：由表一可得到的结论： 由表二可得到的结论： 表一： 表二：【课堂检测】（1、2题2分，3、4题3分，共10分）1.关于电流跟电压的关系说法正确的是 （ ）A.导体中的电流跟电压成正比B.同一段导体，导体两端电压与电流成正比C.在电阻不变时，通过导体的电流跟导体两端的电压成正比D.导体中的电流随电压的升高而增大2.在探究电流与电阻的关系时，若连入导体的电阻是20Ω时，电流是0.2A ，那么通过导体的电流是0.4A 时，连入电路的阻值应为（ ）A.4ΩB.10ΩC.40ΩD.16Ω3．小刚同学用如图所示的电路研究电流跟电阻的关系。
在实验过程中，当R 由l0Ω更换为5Ω后，他下一步的操作是 ( )A 、记录电流表和电压表的示数B 、将变阻器滑片向右移动C 、将变阻器滑片向左移动D 、增加电池的个数4． 在研究电流与电阻的关系实验时，电路如上图所示。

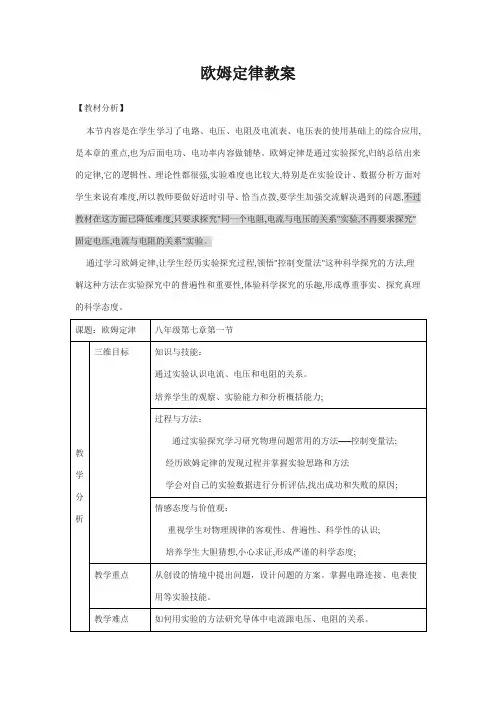

探究电阻上的电流和两端电压的关系
教后记：
本节内容是通过实验探究过程得出电流、电压、电阻的规律。
是初中物理中的典型规律课。
教学中应注意用学生已学的知识进行引入，由已知道的定性关系进一步深入到探究定量关系。
教学中应将控制变量法的思想贯穿于教学中。
本节教学采用了更换电池的方法来改变电压，由于电池有内阻，学生现有的知识没有涉及到这点，所以为了减小实验误差，应准备新电池。
实验过程中要及时对学生进行引导，不要轻易否定学生的想法，在设计过程中可以提出启发性的问题，让学生自我发现问题，得出规律。
第七章 第一节 探究电阻上的电流跟两端电压的关系
7、“当导体两端的电压不变时，导体的电阻与通过导体的电流成反比”的说法是不正确的，因为“电流是随着电阻的变化而变化的”
总结：（课件展示）当导体的电阻不变时，通过导体的电流与导体两端的电压成正比；当导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
第七章一、探究电阻上的电流跟两端电压的关系
课题
探究电阻上的电流跟两端电压的关系
课型
新授
辅助工具
实验教具电子白板
教学目标
教学目标：一、知识与技能
1．通过实验探究电流、电压和电阻的关系；
2．会同时使用电压表和电流表测量一段导体两端的电压和其中的电流；
3．会使用滑动变阻器来改变一段导体两端的电压。
二、过程与方法
板书设计
1．电流跟电压的关系——电阻一定时，电流与电压成正比．
2．电流与电阻的关系——电压一定时，电流与电阻成反比．
3、这个结论是建立在控制哪个物理量不变的基础上得出的？
4、那我们能不能说成是“当导体的电阻不变时，导体两端的电压与通过导体的电流成正比”呢？为什么？
5、进一步分析实验数据，分析表一和表二的同一列，可得出什么结论？你是怎样分析出来的？这个结论是建立在控制哪个物理量不变的基础是那个得出的？
6、电流和电阻这两个物理量，哪个量随哪个量在变化？
如：为什么我的猜想和别人不一样？
为什么我的方法与你不一样？
为什么你能得出这样的结论，我的结论不和你一样？
学生按照探究的过程，补充实验器材，画电路图，并且简单陈述自己的实验操作过程。
学生根据老师提出的异议，讨论实验的改进方案，并修正器材、电路图、
初三物理探究电阻上的电流跟两端电压的关系试题答案及解析
初三物理探究电阻上的电流跟两端电压的关系试题答案及解析1.小明利用如图甲所示的电路，实验探究“保持电阻不变时，电流跟电压的关系”。
实验器材：电源（电压恒为4.5 V），电流表、电压表各一只，一个开关，一个定值电阻，一只滑动变阻器，导线若干。
(1)请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整。
(2)小明在闭合开关S后，发现电压表指针反向偏转，出现这种现象的原因是________：。
(3)小明通过实验得到多组实验数据，由这些数据画出如图丙所示的图像,由图像可得结论：保持电阻不变时，________________________。
(4)若电流表损坏，请你利用余下实验器材，测量一个额定电压为2.5 V的小灯泡的额定功率（灯丝的电阻会随温度变化），并把如下的实验步骤补充完整。
①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻，重新连接好电路，并移动滑片P至________（选填“A”或“B”）端；②闭合开关S，移动滑片P，直至电压表的示数为________ V时，小灯泡正常发光；③________________________________；④小灯泡的额定功率的表达式P额="________" （用数据和测量的物理量符号表示）。
【答案】（1）电路图如图所示：（2）电压表正负接线柱接反了；（3）电流跟电压成正比；（4）①B；②2.5；③保持滑片P的位置不变，断开开关，用定值电阻替换小灯泡，闭合开关，读出电压表的示数U；④．【解析】（1）电流表与待测电路串联，连接实物电路如图所示。
（2）电压表接入电路应使电流从正接线柱流入，负接线柱流出，故闭合开关S后，电压表指针反向偏转，这是由于电压表正负接线柱接反了造成的。
（3）由图丙可知，U﹣I图象是一条倾斜的直线，反映的是电流I与电压U 成正比，由此可得：在电阻一定时，电流与电压成正比。
（4）①闭合开关前，应使滑动变阻器接入电路中电阻最大，由题意知移动滑片P至B端；②当小灯泡两端电压等于其额定电压时，正常发光，故应移动滑片P，使电压表的示数为额定电压2.5V时，小灯泡才正常发光；③保持滑片P的位置不变，断开开关，用定值电阻替换小灯泡，闭合开关，读出电压表的示数U；④由图丙知，定值定值R与滑动变阻器串联，R=UR/I=2V/0.4A=5Ω，滑动变阻器接入电路的阻值：①，灯泡正常发光时的电流：②，小灯泡的额定功率的表达式P额=ULI=2.5V×I③，由①②③解得：。
人教新课标版初中八下7.1 探究电阻上的电流跟两端电压的关系配套教案
人教新课标版初中八下7.1 探究电阻上的电流跟两端电压的关系配套教案【教材分析】本节授课选自人教版义务教育课程标准实验教科书《物理》八年级下册第七章第一节，是初中物理电学的重要内容，是获取欧姆定律重要物理实验.通过本节课的学习,学生可同时使用电压表和电流表测量一段导体两端的电压和流过它的电流,会使用滑动变阻器来改变一段导体两端的电压,还可以通过实验探究电流、电压和电阻的关系。
通过实验探究过程，体会科学探究的一般方法，提高学生根据实验数据归纳物理规律的能力,并领悟“控制变量”的研究思想.从而培养克服困难的信心和决心，养成实事求是、尊重自然规律的科学态度和学生科学世界观的形成。
【教学目标】一、知识与技能1．通过实验探究电流、电压和电阻的关系。
2．使学生会同时使用电压表和电流表测量一段导体两端的电压和流过它的电流。
3．使学生会使用滑动变阻器来改变一段导体两端的电压。
二、过程与方法1、通过实验探究过程，体会科学探究的一般方法，提高学生根据实验数据归纳物理规律的能力。
2、使学生领悟用“控制变量”来研究物理问题的科学方法。
3、体会使用图象研究物理问题的优越性三、情感态度与价值观1．在实验探究的过程中，有克服困难的信心和决心，能体验战胜困难、解决物理问题时的喜悦；2．养成实事求是、尊重自然规律的科学态度，注意学生科学世界观的形成。
【教学重点、难点】1．重点：学生在实验探究电流、电压和电阻的关系的过程2．难点：科学实验探究的进行，对实验数据、信息的处理和综合【教学用具】学生实验：电流表、电压表、干电池组、小灯泡各一只、滑动变阻器、定值电阻（R1＝5Ω和R2＝10Ω）、开关、导线若干。
以上器材为一组，每四人准备一组器材。
【课时安排】一课时【教学过程】一、巩固复习，引入新课（配幻灯片1――2）1、什么是电压？2、什么是电阻？3、上学期我们学过电流这个物理量，怎么来表示它？怎么来测量它？那么，电流的大小跟电压和电阻有什么关系呢？〈出示投影〉今天我们学习《欧姆定律》第一节探究电阻上的电流跟两端电压的关系。
初中物理《探究电阻上的电流和两端电压的关系》教学反思
初中物理《探究电阻上的电流和两端电压的关系》教学反思教学反思就是把自己的教学实践作为一个熟悉对象放在历史过程中进行思索和梳理。
下面我以学校物理《探究电阻上的电流和两端电压的关系》教学反思为例，为大家介绍教学反思的写法!学校物理《探究电阻上的电流和两端电压的关系》教学反思一教材中本节课只是支配了探究电流与电压的关系，而要想通过试验得到欧姆定律得内容，还要探究电流与电阻的关系。
教材中没有支配探究电流与电阻的关系，可能是试验时掌握电压肯定不是好掌握，同时由于时间的关系，课堂上可能根本探究不完，为了能够为下一节欧姆定律服务，最好是做探究电流与电阻的关系得试验。
当时在设计的时候，我也可怕同学在连接电路的时候用时过多，试验所用时间太长，而完不成任务。
当时想要探究电流与电阻的关系，可以有两种方案，一是直接重新做试验，但是用时更长;一是通过探究电流与电压的关系得出的试验数据，从中找到为试验所用的数据。
也想到假如试验完不成，就只是讨论电流与电压的关系实际。
授课的时候，看到同学试验时时间很快就完成，就根据其次套方案，从数据中找到为我们所用的数据，熬炼了同学处理试验数据的力量。
1、引导同学设计试验时，教育同学物理上讨论两个量的关系得时候，记得要掌握其它的量不变，始终强调掌握变量法。
试验过程中效果还是很好。
2、本次试验中电路图的设计让同学独立完成，并且说出自己的实际理念，熬炼同学设计试验的力量。
3、探究完电流与电压的关系的时候，让同学依据试验数据，做出IU图像，通过图像更好的解释电阻肯定时电流与电压成正比，效果特别好，有助于同学理解正比这一关系。
4、引导同学从已有的试验数据中找到新的数据，重新设计记录表格，为进一步讨论电流与电阻的关系服务，熬炼了同学处理试验数据的力量。
5、本节课同学自己动手参加的多，许多试验步骤都是同学争论完成的，很好的熬炼了同学的试验设计水平。
6、同学对"掌握变量法'知道，用过，但是并不是应用的特别好，真正能用掌握变量法来得出试验结论的究竟是少数，这时候就要体现小组沟通互帮互助的好处，同学的语言同学自己还是接受的，因此，能用同学自己得出结论、自己叙述的，老师肯定不要关心，包办代替。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）根据实验可以得到结论:
。
____电_阻__一__定_时__，__流__过_导__体__的__电_流__与__两_端__的__电__压_成__正_。比。
22
作业
1.用学具探究：电阻中的电流与电 阻的关系，并完成实验报告。
23
休 息 一 会 儿
今 天 就 到 这 吧
…… ……
24
Hale Waihona Puke 第七章 第一节 探究电阻上的电流 与两端电压的关系
1
思考:
如何改变电路中电流的 大小?
改变电压 改变电阻
控制变量法
2
探究一:
电阻上的电流与两端电压的 关系.
? 电阻不变 改变 电压
3
S
R1 S
R1
R2
S
R1
R2
R3
4
请设计实验的电路图
R′
5
实验步骤:
1.根据电路图连接实物元件.
2.闭合开关,调整滑动变阻器滑片到一个合适的位 置,读出电压表和电流表的示数,记录到表一中.
1.如图是研究欧姆定律的实验装置。
A
R
V
S
R’
（1）请把电路图补充完整并连接实物图。
19
（2）在连接实物电路的过程中，开关应当处于 _断__开__状态，这是为了防__止___连__接__错__误__，__造__成__短__路_；
在闭合开关之前，滑动变阻器的滑片应当处于 __阻__值__最__大___处，这是为了_使__电__路__中__电__流__最__小__，__保_。护
U
U相当于自变量X;I相当于因变量Y 11
得出结论:
电阻一定时,流过导体的电流 跟导体两端的电压成正比.
12
么么么么方面
• Sds绝对是假的
反馈练习一:
1.在探究电阻上的电流与两端 电压的关系的实验中,我们运 用的研究方法是__控__制__变_. 量法
14
2.请判断下列说法是否正确:
( )流过导体的电流与它 两端的电压成正比.
8
表一：5Ω
电压U/V 0.5 1 1.5 电流I/A
表二：10Ω
电压U/V 0.5 1 1.5 电流I/A
9
分析论证:
表一:
5Ω
电压U/V 0.5 电流I/A
1
1.5
表二:
10Ω 电压U/V 0.5 1 1.5
电流I/A
10
根据测量的数据画出I-U图
I
.
0.5 0.3 0.1
..
. .
.
o 0.5 1.5 2.5
15
( )电阻一定时,导体两端的 电压与流过导体的电流成正比. 电阻一定时,流过导体的电流 与导体两端的电压成正比.
16
3.在探究电阻上的电流与两端电 压关系的实验中,滑动变阻器的作 用是_成_倍__改__变__定__值__电_阻__两__端__的__电_.压
17
这节课你有哪些收 获呢?
18
课堂检测:
20
（4）滑片P应向左移动时，电压表的读 数 变大，电流表的读数 （填变“大变 大”“不变”“变小”） .
S
R R’
21
2.为了研究电流跟电压的关系，某同学进行了实验。
(1)通过实验测得四组数据，请把第四组数据补充完 整。
电压R= 5Ω
电压U（V） 1
2 34
电流I（A） 0.2 0.4 0.6 0.8
3.按照步骤2的操作,再调整2次滑片的位置,(最好使 电压表的示数成整数倍的变化)把测得的数据记录 到表一中.
4.换用一个阻值不同的定值电阻，重复上述实验， 把测得的数据记录到表二中。
５.分析实验数据,得出结论.
6
R′
7
表一：5Ω
电压U/V 0.5 1 1.5 电流I/A
表二：10Ω
电压U/V 0.5 1 1.5 电流I/A
电路元件。
（3）若要用此装置探究“电阻一定时，电阻上的电
流与两端电压的关系”，则要保持 电阻不变，通过
改变 ____滑__动__变阻器来滑改片变位定置值电阻两端的
________电，压测出
流,过记定在值表电格阻中的。电则流在此实验
过程中滑动变阻器的作用是
_成__倍__改__变__定__值__电__阻__两__端__的__电__压_______________。
