火灾自动报警系统报警控制器安装检查记录
3503-J508火灾自动报警系统安装检验记录
探测器、报警按钮、控制设备安装牢固，位置、标高符合设计文件和规范要求
安装牢固，位置、标高符合设计和规范要求
9
报警控制器（盘）安装牢固，配线整齐，端头标号清晰正确，接地牢靠
标号清晰正确，接地牢靠
10
系统的主电源和备用电源自动转换正确可靠，其容量分别符合相关标准的要求
11
通电检查报警控制器（盘）的各项功能符合规范和设计文件要求
SH/T3503-J508
火灾自动报警系统
安装检验记录
工程名称：番禺恒兴油库油气
回收系统工程
单元名称：电气安装安装工程
名称
点型可燃气体检测仪
施工图号
1697K-04
执行标准
GB50166
检查内容与要求
检查结果
1
报警控制器（盘）、探测器、报警按钮、控制设备等设备铭牌符合设计文件要求
符合设计要求
2
导线、电缆的型号、规格符合设计文件要求
符合设计及规范要求
3
管路及线槽安装牢固，支吊架位置及间距符合规范要求
符合要求
4
同一穿线管或线槽的同一槽孔内没有不同系统、不同电压等级、不同电流类别的线路
/
5
接线盒内的接线牢靠，绝缘良好
接线牢靠，绝缘良好
6
测量线路的绝缘电阻，按回路填写于J507中
线路绝缘值350MΩ
7
防爆、防护密封符合规范要求
防爆、防护密封符合规范要求
功能符合设计要求
12
采用专用检查仪器对探测器、报警按钮逐个试验，其动作均准确无误
符合要求
13
用主电源和备用电源分别检查报警系统的各项控制、联动功能均正确可靠
控制、联动功能均正确可靠
火灾自动报警系统安装检验记录
备注：
建设/监理单位
总 承 包 单 位
施 工 单 位
专业工程师：
日期： 年 月 日
专业工程师：
日期： 年月 日
施工班组长：
质量检查员：
专业工程师：
日期： 年 月 日
10
系统的主电源和备用电源自动转换正确可靠，其容量分别符合相关标准的要求
11
通电检查报警控制器（盘）的各项功能符合规范和设计文件要求
12
采用专用检查仪器对探测器、报警按钮逐个试验，其动作均准确无误
13
用主电源和备用电源分别检查报警系统的各项控制、联动功能均正确可靠
自年月日时至年月日时系统连续运行120h无故障
4
同一穿线管或线槽的同一槽孔内没有不同系统、不同电压等级、不同电流类别的线路
5
接线盒内的接线牢靠，绝缘良好
6
测量线路的绝缘电阻，按回路填写于J504记录中
7
防爆、防护密封符合规范要求
8
探测器、报警按钮、控制设备安装牢固，位置、标高符合设计文件和规范要求
9
报警控制器（盘）安装牢固，配线整齐，端头标号清晰正确，接地牢靠

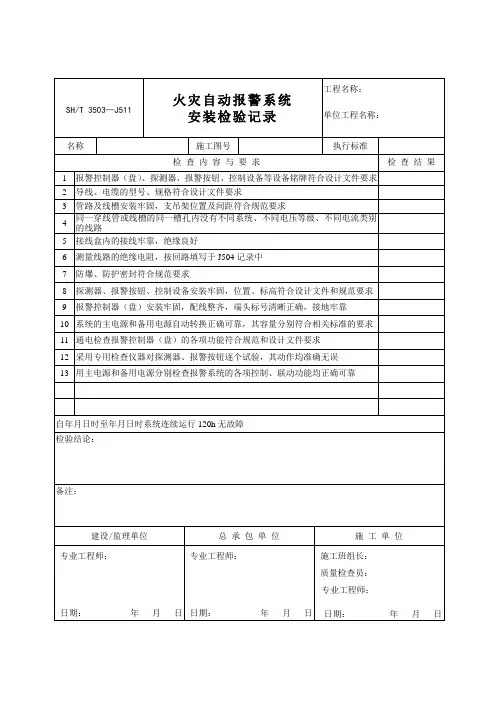

SH/T 3503—J511
火灾自动报警系统
安装检验记录
工程名称：
单位工程名称：
名称
施工图号
执行标准
检 查 内 容 与 要 求
检 查 结 果
1
报警控制器（盘）、探测器、报警按钮、控制设备等设备铭牌符合设计文件要求
2
导线、电缆的型号、规格符合设计文件要求
3
管路及线槽安装牢固，支吊架位置及间距符合规范要求
火灾自动报警系统报警控制器安装检查记录(最新版)
火灾自动报警系统报警控制器安装检
编号：A-8工程名称Fra bibliotek工程1
建设单位
设计单位
施工单位
安装日期
年月日 至
检查内容
型号、规格
外观及固定检查
安装位置、安装高度
盘前操作距离(m)
控制盘至墙距离(m)
盘后操作距离(m)
门轴侧至墙距离(m)
正面操作距离(m)
柜内配线（导线编号、导线绑扎 接线端子接线数）
保护接地(Ω)
主备电源、电源连接、
电源标志、电源接地标志
主、备用电源容量
火灾报警自检功能
消音、复位功能
故障报警功能
火灾优先功能
报警记忆功能
电源自动切换及备电自动充电
备电欠压和过压报警功能 存在问题及处理:
年月日
检查日期 检查情况
年月日 结论
技术负责人
质检员
施工员
第
册第
页
表C.0.3 火灾自动报警系统施工过程检查记录
线槽敷设时，应在下列部位设置吊点或支点：
1．线槽始端、终端及接头处；
2．距接线盒0.2m处；
3．线槽转角或分支处；
4．直线段不大于3m处。
线槽接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。
不应安装在靠近带有可燃气体的管道、仓库、操作间等场所。
系统接地
交流供电和36V以上直流供电的消防用电设备的金属外壳应有接地保护，接地线应与电气保护接地干线（PE）相连接。
接地装置施工完毕后，应按规定测量接地电阻，并作记录。
结
论
施工单位项目经理：
(签章)
年月日
监理工程师（建设单位项目负责人）：
签章
(
年月日
应安装牢固，不应倾斜。
连接导线应留有不小于150mm的余量，且在其端部应有明显标志。
消防电气控制装置
安装前应进行功能检查，不合格者严禁安装。
外接导线的端部，应有明显的永久性标志
箱体内不同电压等级、不同电流类别的端子应分开布置，并应有明显的永久性标志。
装应安装牢固，不应倾斜；安装在轻质墙上时，应采取加固措施。
引入控制器的电缆或导线，应符合本规范第3.3.3条相关规定要求。
控制器的主电源应有明显的永久性标志，并应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。
控制器的接地应牢固，并有明显的永久性标志。
火灾探测器
点型感烟、感温火灾探测器的安装，应符合本规范第3.4.1条相关规定要求。
宜在报警区域内均匀安装。
消防专用电话
消防电话、电话插孔、带电话插孔的手动报警按钮宜安装在明显、便于操作的位置；当在墙面上安装时，其底边距地(楼)面高度宜为1.3～1.5m。
火灾自动报警系统检测记录表
火灾自动报警系统检测记录表测检测项目检测内容和要求检测方法子项评定重要程度是否合格探测器报警功能，符合消防技术标准和消防设计文件要求测试其报警功能A 设置位置符合消防技术标准和消防设计文件要求查看设置位置C 规格、选型，符合消防技术标准和消防设计文件要求查看规格、选型B 同区域数量，符合消防技术标准和消防设计文件要求核对同区域数量B 1、点型感烟探测器：应在试验烟气作用下动作，向火灾报警控制器输出火警信号，并启动探测器报警确认灯；探测器报警确认灯应在手动复位前予以保持。
1、采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示。
2、消除探测器内及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。
A2、线型光束感烟探测器：当对射光束的减光值达到1.0d B～10d B时，应在30s内向火灾报警控制器输出火警信号，启动探测器报警确认灯。
1、按照G B14003-92《线型光束感烟火灾探测器技术要求及试验方法》附录A中表A1选用滤光片：减光值<1.0d B～10.0d B之间依次变换滤光片减光值大于10d B。
2、分别将上述不同减光值的滤光片，置于相向的发射与接收器件之间、并尽量靠近接收器的光路上，同时用秒表开始计时，在不改变滤光片设置位置的情况下，查看30s内火灾报警控制器的火警信号、探测器报警确认灯的动作情况。
A补充记录和说明：检测部位单项评定检测单位被检测单位人测检测项目检测内容和要求检测方法子项评定重要程度是否合格火灾探测器3、点型、线型感温探测器：应在试验热源作用下动作，向火灾报警控制器输出火警信号；点型探测器报警应启动探测器报警确认灯，并应在手动复位前予以保持。
1、可复位点型感温探测器，使用温度不低于54C的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。
表C.0.3火灾自动报警系统施工过程检查记录
表C.0.3火灾自动报警系统施工过程检查记录
附：火灾自动报警系统配管/配线安装检查记录火灾自动报警系统电缆敷设检查记录
消防配电线路敷设检查记录
火灾自动报警系统接地电阻测试记录
火灾自动报警系统绝缘电阻测试记录
火灾自动报警系统配管配线隐蔽验收记录
火灾自动报警系统电缆敷设隐蔽验收记录
消防配电线路隐蔽验收记录
火灾自动报警系统报警控制器安装检查记录
火灾自动报警系统联动控制器安装检查记录
火灾自动报警系统探测器安装检查记录
火灾自动报警系统手动报警按钮安装检查记录火灾自动报警系统警报装置安装检查记录
火灾自动报警系统联动控制器安装检查记录。
消防电(接地电阻、绝缘电阻、控制器安装检查记录、系统调试报告、试运行记录)
年 月 日
检 查 内 容
检 查 情 况
结 论
型号、规格
5i系列
合格
外观及固定检查
良好
合格
安装位置、安装高度
落地
合格
正面、盘后操作距离(m)
3/0.5
合格
柜内配线（导线编号、导线绑扎
接线端子接线数）
已绑扎并分类
合格
保护接地
有
合格
主备电源、电源连接、
有
合格
电源标志、电源接地标志
有
合格
联动控制方式
合格
气体灭火控制
1．有 （ ）.2.无（ ）
泡沫灭火控制
1．有 （ ）.2.无（ ）
应急广播照明疏散指示控制，
1．有 （√）.2.无（ ）
合格
防火卷帘门控制
1．有 （√）.2.无（ ）
合格
电梯控制
1．有 （√）.2.无（ ）
合格
警报装置控制
1．有 （√）.2.无（ ）
合格
其它设备控制
1．有 （ ）.2.无（ ）
代 表
项目经理
技术负责人
火灾自动报警系统试运行记录
工程名称
建设单位
设计单位
施工单位
调试单位
试运行时间
年 月 日- 月 日
日
期
控制器功能
系统运行
其他
检查时间
自检
消音
复位
故障报警
巡检
电源
火警
点
误报点
故障点
漏报点
主
备
上午
有
有
有
有
有
有
有
有
有
火灾报警控制器、消防联动控制器、火灾报警控制器(联动型)及其现场配接部件调试、检测、验收记录
编号
设置部位
配接回路数
M
回路1配接现场部件数量
N1
检测数量
配接现场部件的全部数量N1
验收数量
应符合GB 50166-2019表5.0.2的规定
回路M配接现场部件数量
NM
检测数量
配接现场部件的全部数量NM
验收数量
应符合GB 50166-2019表5.0.2的规定
地址编号
项目
条款
子项（调试、检测、验收内容）
—
—
—
—
—
—
□
C
4线缆应留有不小于200mm的余量
用尺测量线缆的余量长度
—
—
—
—
—
—
□
C
5线缆应绑扎成束
检查线缆的布置情况
—
—
—
—
—
—
□
C
6线缆穿管、槽盒后，应将管口、槽口封堵
检查管口、槽口封堵情况
—
—
—
—
—
—
□
C
4.4
设备电源的连接
3.3.3
1设备的主电源应有明显的永久性标识，并应直接与消防电源连接，严禁使用电源插头
检查施工工艺是否符合现行国家标准《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》GB 50257的规定
—
—
—
—
—
—
□
C
4.2
设备安装
3.3.1
1设备应安装牢固，不应倾斜
用手感检查设备的安装情况
—
—
—
—
—
—
□
C
☆2落地安装时：设备底边宜高出地（楼）面0.1m～0.2m
