伺服电机负载惯量比计算方法以及影响
伺服电机负载惯量比计算方法以及影响
伺服电机负载惯量比计算方法以及影响惯量就是刚体绕轴转动的惯性的度量，转动惯量是表征刚体转动惯性大小的物理量。
它与刚体的质量、质量相对于转轴的分布有关。
（刚体是指理想状态下的不会有任何变化的物体），选择的时候遇到电机惯量，也是伺服电机的一项重要指标。
它指的是伺服电机转子本身的惯量，对于电机的加减速来说相当重要。
如果不能很好的匹配惯量，电机的动作会很不平稳。
负载惯量的计算由电机驱动的所有运动部件，无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量。
电机轴上的负载总惯量可以通过计算各个被驱动的部件的惯量，并按一定的规律将其相加得到。
1）圆柱体惯量如滚珠丝杠，齿轮等围绕其中心轴旋转时的惯量可按下面公式计算：J=（πγ/32）*D4L（kg cm2）如机构为钢材，则可按下面公式计算：J=（0.78*10-6）*D4L（kg cm2）式中：γ材料的密度（kg/cm2）D圆柱体的直经（cm）L圆柱体的长度（cm）2）轴向移动物体的惯量工件，工作台等轴向移动物体的惯量，可由下面公式得出：J=W*（L/2π）2 （kg cm2）式中：W直线移动物体的重量（kg）L电机每转在直线方向移动的距离（cm）3）圆柱体围绕中心运动时的惯量：圆柱体围绕中心运动时的惯量属于这种情况的例子：如大直经的齿轮，为了减少惯量，往往在圆盘上挖出分布均匀的孔这时的惯量可以这样计算：J=Jo+W*R2（kg cm2）式中：Jo为圆柱体围绕其中心线旋转时的惯量（kgcm2）W圆柱体的重量（kg）R旋转半径（cm）4）相对电机轴机械变速的惯量计算将上图所示的负载惯量Jo折算到电机轴上的计算方法如下：J=（N1/N2）2Jo式中：N1 N2为齿轮的齿数负载、电机惯量比有什么影响？理论上说，系统惯量（包括伺服电机+负载）越大，响应时间越慢。
但是电机的惯量是在设计的时候已经考虑过的。
标称的响应时间也是考虑惯量以后的精度和响应时间。
电机惯量是指物体绕某一轴的转动，一般来说绕x轴转动用Ix表示。
伺服电机选型必备-惯量匹配和最佳传动比
惯量匹配和最佳传动比1 功率变化率伺服电机的基本功能就是将输入的电功率快速的转换为机械功率输出。
功率转换的越快，伺服电机的快速性越好。
功率转换的快速性用功率变化率（dP/dt）来衡量：P=T·ωT=J·dω/dtdP/dt=d(T·ω)/dt=T·dω/dt=T·T/JdP/dt=T2/J伺服电机以峰值转矩Tp进行加/减速运动时的功率变化率最大：(dP/dt)max=Tp2/Jm通常用理想空载时伺服电机的功率变化率来衡量伺服电机的快速性。
衡量伺服电机快速性的性能指标还有：●转矩/惯量比：Tp/Jm= dω/dt●最大理论加速度：（dω/dt）max= Tp/Jm这些指标都是单一衡量伺服电机加速性能的指标。
2 惯量匹配伺服系统要求伺服电机能快速跟踪指令的变化。
对一个定位运动而言，就是要求以最短的时间到达目标位置。
换一种说法，就是在直接驱动负载的定位过程中，负载以最大的功率变化率将输入功率转换为输出功率。
伺服电机驱动惯性负载J L的加速度、加速转矩计算如下：●负载的加速度（系统加速度）：dω/dt=Tp/(Jm+J L)●负载的加速转矩：T L= J L·dω/dt= J L·Tp/(Jm+J L)负载的功率变化率为：dP L/dt=T L2/J LdP L/dt= J L2·Tp2/(Jm+J L)2/J L = J L·Tp2/(Jm+J L)2从式中可以看出：●J L远大于Jm时：dP L/dt= Tp2/J L，负载惯量越大，负载的功率变化率越小。
●J L远小于Jm时：dP L/dt= J L·Tp2/Jm，负载惯量越大，负载的功率变化率越小。
●负载惯量J L相对电机惯量Jm变化时，负载的功率变化率存在一个最大值。
根据极值定理，对应dP L/dt极值的J L值为使d(dP L/dt)/d(J L) = 0的值。
伺服电机负载惯量比计算方法以及影响
伺服电机负载惯量比计算方法以及影响计算方法：1.直接测量法：直接测量法是指在实际应用中，通过测量伺服电机轴承上负载物体的质量和距离来计算负载惯量比。
具体步骤如下：(1)将负载物体（如负载的转子或传动装置）放在电机输出轴上。
(2) 测量负载物体的质量，单位为kg。
(3)测量负载物体距离轴心的距离，单位为m。
(4)计算负载物体的转动惯量Jl，计算公式为：Jl=m*r^2，其中m为负载物体的质量，r为负载物体距离轴心的距离。
(5) 测量电机自身的转动惯量Jm，单位为kg*m^2(6)计算负载惯量比K，计算公式为：K=Jl/Jm。
2.间接计算法：间接计算法是指通过伺服电机的参数和负载物体参数来计算负载惯量比。
具体步骤如下：(1) 测量伺服电机的转动惯量Jm，单位为kg*m^2(2) 了解负载物体的转动惯量Jl，单位为kg*m^2(3)计算负载惯量比K，计算公式为：K=Jl/Jm。
影响因素：1.负载物体的质量和转动惯量：负载物体越重，负载惯量比越大。
2.负载物体距离电机轴心的距离：负载物体的距离越大，负载惯量比越大。
3.伺服电机本身的转动惯量：转动惯量越大，负载惯量比越小。
4.控制系统的响应速度：负载惯量比越大，控制系统的响应速度越慢。
5.伺服电机的额定转速和额定负载：额定转速越高，额定负载越大，负载惯量比越小。
6.动态响应要求：对速度和位置的要求越高，负载惯量比越小。
综上所述，伺服电机负载惯量比的计算方法主要有直接测量法和间接计算法，而影响该比值的因素包括负载物体的质量、转动惯量、距离轴心的距离，伺服电机自身的转动惯量，控制系统的响应速度，以及动态响应要求等。
如何根据负载惯量选择合适的伺服电机和控制器
如何根据负载惯量选择合适的伺服电机和控制器在工业自动化领域中，伺服电机和控制器是控制系统的核心部件，用于驱动机器人、工业自动化设备、加工机床等设备进行精确、高效的运动控制。
在选择伺服电机和控制器时，负载惯量是一个非常重要的参数，它决定着整个控制系统的性能和稳定性。
本文将介绍如何根据负载惯量选择合适的伺服电机和控制器。
一、什么是负载惯量？负载惯量是指伺服电机需要带动的一定负载对运动控制系统要求具有的惯性大小。
在机械运动中，负载的惯性会对伺服电机的性能和响应速度产生影响。
因此，负载惯量是影响伺服电机性能的重要参数。
二、如何计算负载惯量？计算负载惯量需要准确测量负载对象的质量、尺寸、质心位置等参数。
对于一些简单的负载对象，可以通过手动测量或使用传感器来获得负载惯量参数。
对于较为复杂的负载对象，可以使用CAD软件进行建模并进行质量、质心等参数的计算。
在选择伺服电机和控制器时，需要根据负载惯量的大小，选择合适的伺服电机和控制器型号。
三、如何选择合适的伺服电机和控制器？1. 选择合适的伺服电机在选择伺服电机时，需要考虑负载的惯性大小、负载对象的惯性特性、所需的加速度、速度等参数。
一般来说，负载惯量较大的情况下，需要选择扭矩较大的伺服电机，以满足对负载的高速、高加速度、高精度控制。
2. 选择合适的控制器在选择伺服电机的同时，还需要选择相应的控制器。
控制器的选择需要考虑伺服电机的匹配性、控制的精度、控制周期等参数。
在实际应用中，需要根据系统的实际情况选择合适的伺服电机和控制器，以达到最佳控制效果。
以太创机器人为例，其F7系列工业机器人所采用的高精度伺服电机和控制器，具有响应速度快、精度高、稳定性好等优点，能够满足工业自动化设备的高要求。
四、总结：本文介绍了如何根据负载惯量选择合适的伺服电机和控制器。
负载惯量是影响伺服电机性能的重要参数，需要通过准确测量计算后，选择合适的伺服电机和控制器。
在实际选择伺服电机和控制器时，还需要考虑伺服电机和控制器的匹配性、控制精度等多个因素。
伺服电机选型计算
伺服电机选型计算
1.负载惯量计算
负载惯量是指负载的转动惯量，计算方式为质量乘以质心距离平方。
负载惯性大会对电机的加速度和精度要求产生一定的影响。
伺服电机需要
具备足够的能力来加速和控制负载。
负载惯量的计算公式为：
J=m*r^2
其中，J表示负载的转动惯量，m表示负载的质量，r表示负载的质
心距离。
根据实际情况确定负载的质量和质心距离，可以估算负载的转动惯量。
2.加速度计算
加速度是指负载达到一定速度所需的时间。
加速度较大可以提高生产
效率，但可能会引起震动和噪音。
确定合适的加速度需要根据应用需要进
行权衡。
加速度的计算公式为：
a=(ωf-ωi)/t
其中，a表示加速度，ωf表示最终速度，ωi表示初始速度，t表示
加速时间。
3.扭矩计算
扭矩是伺服电机提供的力矩，其大小决定了电机的最大负载能力。
根据应用需求可以计算出负载所需的最大扭矩。
扭矩的计算公式为：
T=J*α
其中，T表示所需的最大扭矩，J表示负载的转动惯量，α表示加速度。
4.功率计算
功率是指电机输出的机械功率，也是伺服电机选型的一个重要参数。
根据应用需求可以计算出对应负载的最大功率。
功率的计算公式为：
P=M*ω
其中，P表示功率，M表示扭矩，ω表示角速度。
5.速度计算
速度是指电机的转速，根据应用需求可以计算出所需的最大速度。
速度的计算公式为：
V=ω*r
其中，V表示速度，ω表示角速度，r表示负载的质心距离。
伺服电机的惯量匹配与计算
示例
右图是皮带机示意图
m
主动轮直径为D
重物质量m，则
D
重物对主动轮轴的转动惯量为
J=m*（D/2）²
实用文档
实用文档
实用文档
减少转动惯量的措施
• 减少回转半径（直径）尺寸 • 大的传动比 • 减轻密度 • 空心结构 • 缓冲结构
实用文档
实用文档
THANKS!
实用文档
伺服电机的惯量匹配与计算
实用文档
什么是转动惯量
转动惯量J是描述物体绕定轴 转动难易程度的量。
J=Σ mr²
实用文档
什么是惯量匹配？
伺服电机的惯量关系到电机的稳定性和精确 度，惯量越小，精度越高，惯量越大，稳定性越高。 在伺服系统选型时，需要先计算得知机械系统换算到 电机轴的惯量，再根据机械的实际动作要求及加工件 质量要求来具体选择具有合适惯量大小的电机；在调 试时，正确设定惯量比参数是充分发挥机械及伺服系 统最佳效能的前提。一般要求负载惯量JL与电机惯量 JM的比值在3-20之间。
• 建好模型后，选择【工具】/【质量特性
对于某一根定轴而言，负载系统的惯量可以用公式 J总=Σ(J/I²)
来计算。 其中： I表示 单独部件相对于定轴的传动比。
实用文档
示例
右图是一个二级减速器。 若其每个齿轮绕轴转动惯量 分别为J1/J2/J3/J4 齿数为Z1/Z2/Z3/Z4 则整个系统在电机轴上的 转动惯量为 J=J1+(J2+J3)/(Z2/Z1)²+J4/[(Z2/Z1)²×(Z4/Z3)²]
实用文档
• 对于转动的系统，角加速度 β=M/J
当M一定时，若J太大，则加速度β变小， 转角ϴ=（ω^2）/2β 转角变大
伺服电机的惯量负载
伺服电机的惯量负载一、进给驱动伺服电机的选择1.原则上应该根据负载条件来选择伺服电机。
在电机轴上所有的负载有两种，即阻尼转矩和惯量负载。
这两种负载都要正确地计算，其值应满足下列条件: 1)当机床作空载运行时，在整个速度范围内，加在伺服电机轴上的负载转矩应在电机连续额定转矩范围内，即应在转矩速度特性曲线的连续工作区。
2)最大负载转矩，加载周期以及过载时间都在提供的特性曲线的准许范围以内。
3)电机在加速/减速过程中的转矩应在加减速区(或间断工作区)之内。
4)对要求频繁起，制动以及周期性变化的负载，必须检查它的在一个周期中的转矩均方根值。
并应小于电机的连续额定转矩。
5)加在电机轴上的负载惯量大小对电机的灵敏度和整个伺服系统的精度将产生影响。
通常，当负载小于电机转子惯量时，上述影响不大。
但当负载惯量达到甚至超过转子惯量的5倍时，会使灵敏度和响应时间受到很大的影响。
甚至会使伺服放大器不能在正常调节范围内工作。
所以对这类惯量应避免使用。
推荐对伺服电机惯量Jm和负载惯量Jl之间的关系如下:Jl<5×Jm1、负载转矩的计算负载转矩的计算方法加到伺服电机轴上的负载转矩计算公式，因机械而异。
但不论何种机械，都应计算出折算到电机轴上的负载转矩。
通常，折算到伺服电机轴上的负载转矩可由下列公式计算:Tl=(F*L/2πμ)+T0式中:Tl折算到电机轴上的负载转矩(N.M)；F：轴向移动工作台时所需要的力；L：电机轴每转的机械位移量(M)；To：滚珠丝杠螺母，轴承部分摩擦转矩折算到伺服电机轴上的值(N.M)；Μ：驱动系统的效率F：取决于工作台的重量，摩擦系数，水平或垂直方向的切削力，是否使用了平衡块(用在垂直轴)。
无切削时: F=μ*(W+fg)，切削时: F=Fc+μ*(W+fg+Fcf)。
W：滑块的重量(工作台与工件)Kg；Μ：摩擦系数；Fc：切削力的反作用力；Fg：用镶条固紧力；Fcf：由于切削力靠在滑块表面作用在工作台上的力(kg)即工作台压向导轨的正向压力。
伺服电机平均负载率
伺服电机平均负载率摘要：1.伺服电机概述2.伺服电机的负载率3.伺服电机的平均负载率4.伺服电机平均负载率的影响因素5.提高伺服电机平均负载率的方法6.结论正文：1.伺服电机概述伺服电机是一种将电能转换为机械能的电机，它可以通过改变输入电压或电流来控制转速和转矩。
伺服电机具有高精度、高可靠性、高扭矩惯量比等优点，因此在工业生产、自动化设备、机器人等领域得到广泛应用。
2.伺服电机的负载率伺服电机负载率是指电机实际输出转矩与电机额定转矩之比。
负载率可以用来衡量伺服电机的工作状态，负载率越高，说明电机工作越繁忙。
在实际应用中，需要根据负载率来选择合适的伺服电机，以保证设备的正常运行。
3.伺服电机的平均负载率伺服电机平均负载率是指在一定时间内，伺服电机实际输出转矩的平均值与电机额定转矩之比。
平均负载率可以反映伺服电机在一段时间内的工作状况，对于设备的运行维护和升级具有重要意义。
4.伺服电机平均负载率的影响因素伺服电机平均负载率的大小受多种因素影响，主要包括以下几个方面：（1）设备运行状况：设备的运行状况直接影响伺服电机的工作负载，如果设备运行不稳定，可能会导致伺服电机负载率波动较大。
（2）负载变化：在生产过程中，负载可能会发生变化，当负载突然增大时，伺服电机的平均负载率也会相应提高。
（3）伺服电机性能：伺服电机的性能直接影响其负载率，不同品牌和型号的伺服电机在负载率方面可能存在差异。
5.提高伺服电机平均负载率的方法要提高伺服电机平均负载率，可以从以下几个方面入手：（1）优化设备运行状态：通过调整设备运行参数，提高设备运行的稳定性和可靠性，从而降低伺服电机负载率的波动。
（2）合理选择伺服电机：根据实际生产需求，选择性能合适、负载率较高的伺服电机，以提高设备运行效率。
（3）加强设备维护：定期对设备进行检查和维护，及时发现并排除故障，确保设备运行正常。
6.结论伺服电机平均负载率是衡量伺服电机工作状态的重要指标，影响负载率的因素多种多样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

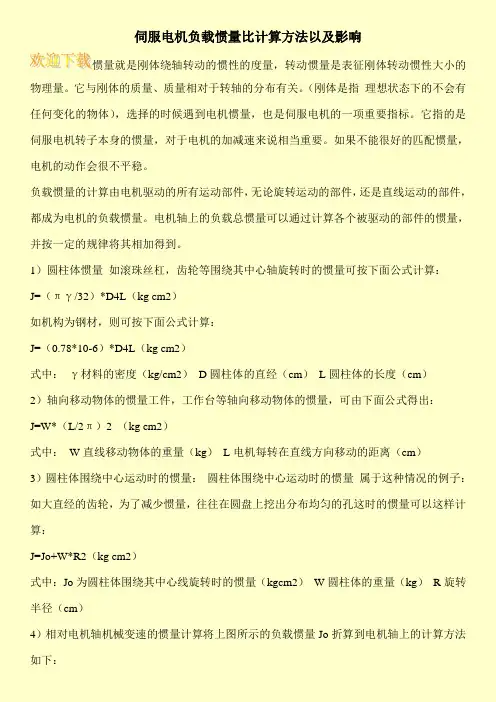

伺服电机负载惯量比计算方法以及影响
惯量就是刚体绕轴转动的惯性的度量，转动惯量是表征刚体转动惯性大小的物理量。
它与刚体的质量、质量相对于转轴的分布有关。
（刚体是指理想状态下的不会有任何变化的物体），选择的时候遇到电机惯量，也是伺服电机的一项重要指标。
它指的是伺服电机转子本身的惯量，对于电机的加减速来说相当重要。
如果不能很好的匹配惯量，电机的动作会很不平稳。
负载惯量的计算由电机驱动的所有运动部件，无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量。
电机轴上的负载总惯量可以通过计算各个被驱动的部件的惯量，并按一定的规律将其相加得到。
1）圆柱体惯量如滚珠丝杠，齿轮等围绕其中心轴旋转时的惯量可按下面公式计算：
J=（πγ/32）*D4L（kg cm2）
如机构为钢材，则可按下面公式计算：
J=（0.78*10-6）*D4L（kg cm2）
式中：γ材料的密度（kg/cm2）D圆柱体的直经（cm）L圆柱体的长度（cm）
2）轴向移动物体的惯量工件，工作台等轴向移动物体的惯量，可由下面公式得出：
J=W*（L/2π）2 （kg cm2）
式中：W直线移动物体的重量（kg）L电机每转在直线方向移动的距离（cm）
3）圆柱体围绕中心运动时的惯量：圆柱体围绕中心运动时的惯量属于这种情况的例子：如大直经的齿轮，为了减少惯量，往往在圆盘上挖出分布均匀的孔这时的惯量可以这样计算：
J=Jo+W*R2（kg cm2）
式中：Jo为圆柱体围绕其中心线旋转时的惯量（kgcm2）W圆柱体的重量（kg）R旋转半径（cm）
4）相对电机轴机械变速的惯量计算将上图所示的负载惯量Jo折算到电机轴上的计算方法如下：。
