起重常用工具麻绳
起重常用工具麻绳,钢丝绳,卡环,葫芦
钢丝绳
❖ 按钢丝绳组成的股数不同：单股钢丝绳和多股钢 丝绳。
❖ 单股钢丝绳刚度较大，不易弯曲，故不宜用 作起重绳索，可用作不运动的拉索，如悬挂电线、 张拉铁塔、烟囱和电线杆等的拉紧索。
❖ 多股钢丝绳的挠性好。股数越多，那么股内 钢丝越细，挠性也越好，适宜于做捆绑及起重用 绳索。由于钢丝越细，工作时外层钢丝的磨损也 较快，寿命短，故在起重机械及起重作业中六股 钢丝绳应用较多。
2021/5/28
第二节 栓连工具
❖ 钢丝绳夹头 ❖ 吊环 ❖ 卸卡 ❖ 吊耳 ❖ 吊物缆 ❖ 平衡梁 ❖ 几种特殊构造的吊具
2021/5/28
钢丝绳夹头
❖ 钢丝绳夹头又称钢丝绳卡子，用于钢丝绳终端头 的固定、钢丝绳的连接及捆绑绳的固定等。
❖ 在使用钢丝绳夹头时，其大小要适合钢丝绳的粗 细。钢丝绳夹头之间距离约为钢丝绳直径d的6-8 倍。钢丝绳夹头的U形圈应卡在绳头的一边。
2021/5/28
链条葫芦
❖ 链条葫芦又称倒链。适用于小型设备的吊装或短 距离的牵引。
❖ 主要由主链轮、手链轮、传动减速机构、起重链、 上下吊钩组成。
2021/5/28
链条葫芦
2021/5/28
链条葫芦
2021/5/28
电动葫芦
❖ 小型轻便的起重机具，各部件放在一个机体内， 构造非常紧凑，广泛应用于中小物件的起重工作。
钢丝绳
❖ 按绳芯材料分类：麻芯〔或棉芯〕、石棉芯和金 属绳芯。
❖ 用油浸过的麻或棉纱作绳芯的钢丝绳比较柔 软，易弯曲，同时绳芯中含油量较多，钢丝绳在 使用中受挤压后，绳芯中的油能渗出润滑钢丝绳， 但不能在较高的温度下工作，且不能承受重压； 用石棉做绳芯的钢丝绳可在较高的温度下工作， 但也不能受重压；金属绳芯的钢丝绳可耐重压， 并可在较高温度下工作，但钢丝绳刚度大，不易 弯曲。

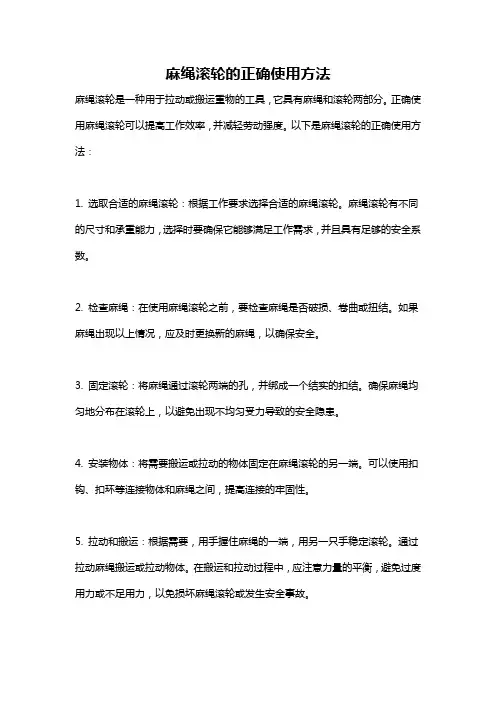

麻绳滚轮的正确使用方法
麻绳滚轮的正确使用方法
麻绳滚轮是一种用于拉动或搬运重物的工具，它具有麻绳和滚轮两部分。
正确使用麻绳滚轮可以提高工作效率，并减轻劳动强度。
以下是麻绳滚轮的正确使用方法：
1. 选取合适的麻绳滚轮：根据工作要求选择合适的麻绳滚轮。
麻绳滚轮有不同的尺寸和承重能力，选择时要确保它能够满足工作需求，并且具有足够的安全系数。
2. 检查麻绳：在使用麻绳滚轮之前，要检查麻绳是否破损、卷曲或扭结。
如果麻绳出现以上情况，应及时更换新的麻绳，以确保安全。
3. 固定滚轮：将麻绳通过滚轮两端的孔，并绑成一个结实的扣结。
确保麻绳均匀地分布在滚轮上，以避免出现不均匀受力导致的安全隐患。
4. 安装物体：将需要搬运或拉动的物体固定在麻绳滚轮的另一端。
可以使用扣钩、扣环等连接物体和麻绳之间，提高连接的牢固性。
5. 拉动和搬运：根据需要，用手握住麻绳的一端，用另一只手稳定滚轮。
通过拉动麻绳搬运或拉动物体。
在搬运和拉动过程中，应注意力量的平衡，避免过度用力或不足用力，以免损坏麻绳滚轮或发生安全事故。
6. 安全存放：完成工作后，及时将麻绳滚轮存放在干燥、通风的地方，避免受潮或受损。
7. 定期检查：定期检查麻绳滚轮和麻绳的使用情况。
如发现磨损、裂纹或其他问题，及时更换或修理。
总之，正确使用麻绳滚轮是确保安全和提高工作效率的关键。
要遵循以上使用方法，并在使用过程中保持警惕，以确保工作的顺利进行。

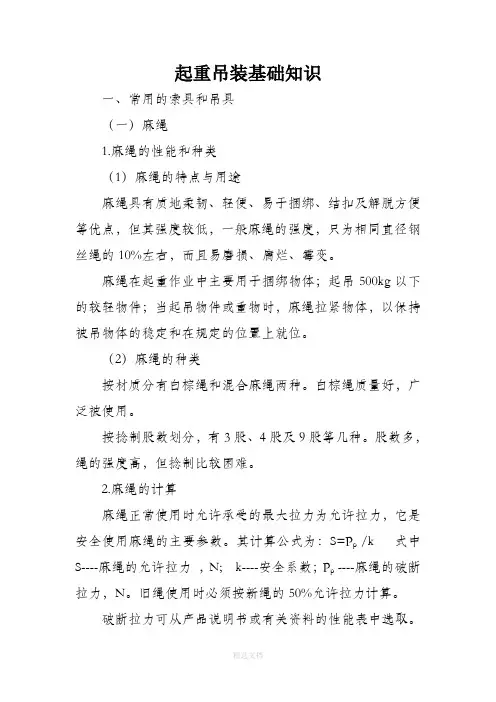

起重吊装知识
起重吊装基础知识一、常用的索具和吊具（一）麻绳1.麻绳的性能和种类（1）麻绳的特点与用途麻绳具有质地柔韧、轻便、易于捆绑、结扣及解脱方便等优点，但其强度较低，一般麻绳的强度，只为相同直径钢丝绳的10%左右，而且易磨损、腐烂、霉变。
麻绳在起重作业中主要用于捆绑物体；起吊500kg以下的较轻物件；当起吊物件或重物时，麻绳拉紧物体，以保持被吊物体的稳定和在规定的位置上就位。
（2）麻绳的种类按材质分有白棕绳和混合麻绳两种。
白棕绳质量好，广泛被使用。
按捻制股数划分，有3股、4股及9股等几种。
股数多，绳的强度高，但捻制比较困难。
2.麻绳的计算麻绳正常使用时允许承受的最大拉力为允许拉力，它是安全使用麻绳的主要参数。
其计算公式为：S=P p /k 式中S----麻绳的允许拉力，N; k----安全系数；P p ----麻绳的破断拉力，N。
旧绳使用时必须按新绳的50%允许拉力计算。
破断拉力可从产品说明书或有关资料的性能表中选取。
如缺少麻绳破断拉力资料或现场临时选用，可用近似公式求得P p=0.66×（πd2/4）×σ=0.518σd2式中d----麻绳的公称直径，mm; 0.66----麻绳的净截面面积占毛截面面积的66%；σ---材料的抗拉强度，N/mm2（素麻绳取σ=78.45 N/mm2（8 kgf/mm2））.麻绳的安全系数3.使用麻绳的注意事项（1）麻绳切断后，其断口要用细铁丝或麻绳扎紧，防止断头松散。
（2）对麻绳使用前要进行检查。
发现表面损伤小于30%直径，局部破损小于截面10%时，要降低负荷使用。
如破损严重，应将此部分去掉，重新连接后使用。
对于断股及表面损伤大于麻绳直径的30%以及腐蚀严重的，应予以报废。
（3）要防止麻绳打结。
对某一段出现扭结时，要及时加以调直。
（4）用麻绳捆绑边缘锐利的物体时，应垫以麻布、木片等软质材料，避免被棱角处损坏。
（二）钢丝绳钢丝绳具有断面相同、强度高、弹性大、韧性好、耐磨、高速运行平稳并能承受冲击荷载等特点，是吊装中的主要绳索，可用作起吊、牵引、捆扎等。

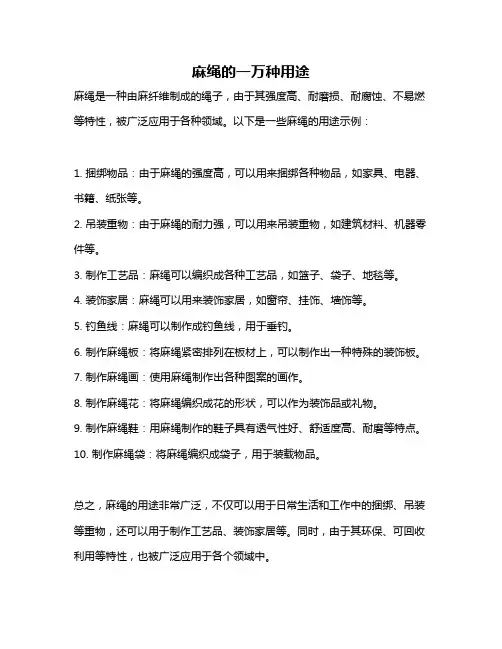

麻绳的一万种用途
麻绳的一万种用途
麻绳是一种由麻纤维制成的绳子，由于其强度高、耐磨损、耐腐蚀、不易燃等特性，被广泛应用于各种领域。
以下是一些麻绳的用途示例：
1. 捆绑物品：由于麻绳的强度高，可以用来捆绑各种物品，如家具、电器、书籍、纸张等。
2. 吊装重物：由于麻绳的耐力强，可以用来吊装重物，如建筑材料、机器零件等。
3. 制作工艺品：麻绳可以编织成各种工艺品，如篮子、袋子、地毯等。
4. 装饰家居：麻绳可以用来装饰家居，如窗帘、挂饰、墙饰等。
5. 钓鱼线：麻绳可以制作成钓鱼线，用于垂钓。
6. 制作麻绳板：将麻绳紧密排列在板材上，可以制作出一种特殊的装饰板。
7. 制作麻绳画：使用麻绳制作出各种图案的画作。
8. 制作麻绳花：将麻绳编织成花的形状，可以作为装饰品或礼物。
9. 制作麻绳鞋：用麻绳制作的鞋子具有透气性好、舒适度高、耐磨等特点。
10. 制作麻绳袋：将麻绳编织成袋子，用于装载物品。
总之，麻绳的用途非常广泛，不仅可以用于日常生活和工作中的捆绑、吊装等重物，还可以用于制作工艺品、装饰家居等。
同时，由于其环保、可回收利用等特性，也被广泛应用于各个领域中。
常用起重工具及设备吊装
（3）卸卡
用来连接两个钢丝绳套或钢丝绳套与滑 车组、钢丝绳套与各种设备的连接。
几种常用的绳结形式
常用的绳结形式
(1)平结和组合结 用于两绳头连接。平结使用后不易解开，多用 于不经常解开的绳接头。组合结使用后容易解开，多用于经常解 开的绳接头。 (2)拴柱结 拴柱结分缆风绳固定绳结和溜松绳结两种，溜松绳结 可以在索具受力后慢慢放松。 (3)梯形结和双梯形结 在桅杆绑扎和缆风绳用。 (4)8字结 多用于长件的横吊。 (5)倒背结 多用于长件的竖吊。 (6)板头结 在空中临时搭挂脚手板用。 (7)琵琶结 常用于绳头的固定。 (8)杠棒结 拾物时穿杠子使用。 (9)拔人结 在悬空作业时，供吊人作简便的短时间工作用。 (10)挂钩结 用于绳索与吊钩之间的连接。
Sb 52d
2
适用于钢丝抗拉强度为170kgf／mm2的 钢丝绳。其他等级的可按下式推导： 140kgf／mm2时，155kgf／mm2时， 185kgf／mm2时， 200kgf／mm2时，以上经验公式中，Sb 的单位kgf。1kgf≈10N。
3．滑轮
外壳钢夹板、绳轮、轮轴和吊钩四部分组成 主要作用是减小牵引力和改变拉力方向。 滑轮分为单滑轮和滑轮组。单滑轮根据使用形 式不同，又分为动滑轮和定滑轮两种类型。 动滑轮能减小牵引拉力，不能改变拉力方向； 定滑轮能改变拉力方向，而不能减小牵引拉力； 滑轮组既能减小牵引力，又能改变拉力方向。
(a) 标准夹头 (b) 压板式夹头 (c) 对卡式夹头 (d) 夹头使用
（2）吊环
吊环是某些设备在安装或检修时用来起吊的一种固定 工具，采用这种工具起吊时可便于钢丝绳的系结，减 少绑扎或解除绑扎的麻烦。 使用时，一定要将吊环的螺栓全部拧入设备的螺孔内。 当使用两个以上的吊点时，钢丝绳间的夹角不宜过大， 一般在60°之内，以防吊环受过大的水平分力，造成 弯曲或断裂。

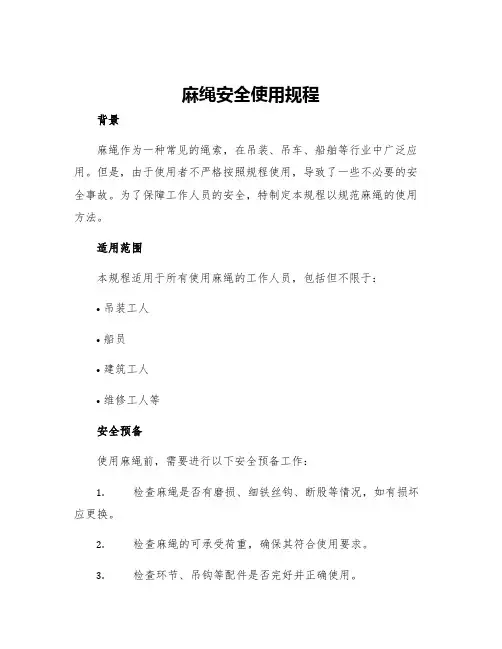

麻绳安全使用规程
麻绳安全使用规程
背景
麻绳作为一种常见的绳索，在吊装、吊车、船舶等行业中广泛应用。
但是，由于使用者不严格按照规程使用，导致了一些不必要的安全事故。
为了保障工作人员的安全，特制定本规程以规范麻绳的使用方法。
适用范围
本规程适用于所有使用麻绳的工作人员，包括但不限于：
•吊装工人
•船员
•建筑工人
•维修工人等
安全预备
使用麻绳前，需要进行以下安全预备工作：
1.检查麻绳是否有磨损、细铁丝钩、断股等情况，如有损坏应更换。
2.检查麻绳的可承受荷重，确保其符合使用要求。
3.检查环节、吊钩等配件是否完好并正确使用。
使用注意事项
在使用麻绳时，需要注意以下事项：
1.麻绳的使用期限一般为1年，超过使用期限需更换。
2.麻绳的搭接长度最小为10倍绳径，以确保安全搭接。
3.麻绳不能过度捻转，以免震动引起绳子磨损。
4.吊装货物时，需保持麻绳垂直吊挂，避免横向吊挂产生额外的受力。
5.麻绳不得承受超过其荷载能力的重量。
6.当麻绳拖曳物品时，应该避免突然停止，以减少冲击力。
维护保养
为了延长麻绳的使用寿命，需进行以下日常维护:
1.定期检查麻绳的状态，发现磨损或其他问题及时处理。
2.每次使用后，将麻绳松开并悬挂在通风处晾干，以防止受潮和变质。
3.长期存放的麻绳需要进行定期检查和维护，以确保其质量和安全性。
总结
麻绳是一种方便、实用的吊装物品，但是在使用过程中必须注意安全，遵循使用要求和规范，以保障使用者的安全。
通过本文档的介绍，相信读者已经对麻绳的安全使用方法有了更为清晰的认识。
线绳的名称和用途
线绳的名称和用途线绳是一种由纤维或合成材料制成的绳子，通常用于吊装、牵引、捆绑、绑扎、固定等用途。
线绳的种类和用途非常广泛，下面我们来了解一下线绳的名称和用途。
1. 钢丝绳钢丝绳是由多股钢丝编织而成的绳子，通常用于吊装和牵引重物。
钢丝绳的强度高，耐磨损，耐腐蚀，适用于恶劣的工作环境。
2. 合成绳合成绳是由合成材料制成的绳子，如聚酯、尼龙、聚丙烯等。
合成绳通常用于捆绑、绑扎、固定等用途，具有轻便、柔软、耐磨损、耐腐蚀等特点。
3. 麻绳麻绳是由麻纤维编织而成的绳子，通常用于园艺、装饰、绑扎等用途。
麻绳具有柔软、耐磨损、耐腐蚀等特点，适用于室内和室外环境。
4. 尼龙绳尼龙绳是由尼龙纤维制成的绳子，通常用于吊装、牵引、捆绑等用途。
尼龙绳具有高强度、耐磨损、耐腐蚀等特点，适用于各种工作环境。
5. 绳索绳索是一种由多股细绳编织而成的绳子，通常用于登山、攀岩、绳网等用途。
绳索具有柔软、轻便、耐磨损等特点，适用于户外运动和极限运动。
6. 橡胶绳橡胶绳是由橡胶制成的绳子，通常用于绑扎、固定等用途。
橡胶绳具有柔软、耐磨损、耐腐蚀等特点，适用于各种环境。
7. 麻花绳麻花绳是由麻纤维编织而成的绳子，通常用于园艺、装饰等用途。
麻花绳具有柔软、轻便、耐磨损等特点，适用于室内和室外环境。
8. 金属绳金属绳是由金属丝制成的绳子，通常用于吊装、牵引、固定等用途。
金属绳具有高强度、耐磨损、耐腐蚀等特点，适用于恶劣的工作环境。
线绳的应用范围非常广泛，从家庭到工业、从陆地到海洋、从室内到室外都有应用。
不同的线绳有不同的特点和用途，在选择线绳时需要根据实际需求进行选择。
同时，在使用线绳时也需要注意安全，避免意外事故的发生。
起重机麻绳安全使用注意事项
起重机麻绳安全使用注意事项使用起重机麻绳时，必须注意以下安全事项，以确保操作人员和周围人员的安全：1.选择合适的麻绳：根据起重物的重量和特性，选择适当的麻绳。
确保所选麻绳的承载能力和耐磨性能符合要求。
2.麻绳的检查：在使用麻绳之前，应仔细检查麻绳的磨损、断裂、结合处等情况，并排除可能存在的缺陷。
3.穿线的正确处理：请勿将穿线过程中的身体部位放在麻绳下方，以免受伤。
确保麻绳在穿线过程中没有受到任何压力。
4.挂载的正确位置：在将麻绳连接到起重机或吊钩时，请确保连接点位于麻绳的最佳位置。
正确的连接位置可以提高麻绳的承载能力和稳定性。
5.起吊前的检查：在起吊之前，应对麻绳和连接点进行再次检查，确保没有任何缺陷或松动的情况。
确保起重机和相关设备的工作正常，并且没有任何问题。
6.起吊时的平衡：在起吊物体时，请确保物体在麻绳上的重心位置是平衡的。
使用合适的吊具和配重，以确保物体悬挂稳定。
7.起吊高度的控制：在起吊物体时，请控制好吊钩和麻绳的高度，确保物体在悬挂过程中不会碰撞到其他物体或结构。
8.操作员的训练：确保操作人员经过合适的培训和资质认证，能够熟练操作起重机和麻绳。
操作人员必须熟悉起重机的工作原理和安全操作规程。
9.保持清晰的通信：操作人员应与其他人员保持清晰的通信，确保起吊过程中的协调和安全。
在需要的情况下，应使用手信号或无线电通信。
10.保护防护装备的使用：操作人员应佩戴合适的防护装备，如安全帽、安全鞋、手套等。
确保操作过程中的人身安全。
11.避免超负荷使用：麻绳的承载能力有限，应避免超过其最大承载能力的使用。
在需要超载时，应使用更大承载能力的麻绳或采取其他措施。
12.定期维护和检查：定期对麻绳进行维护和检查，以确保其在良好的工作状态下使用。
如发现任何磨损、断裂或质量问题，请及时更换麻绳。
总结起来，使用起重机麻绳时，安全是首要考虑因素。
操作人员需要经过专业培训和合格认证，麻绳需要定期检查和维护，遵循操作规程，避免超载和正确使用挂载位置，保持良好的通信和防护装备，严禁违规操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
禁超负荷使用。
2019/8/30
断裂的麻绳
2019/8/30
常用绳结
?常用绳结打法及特点 起重麻绳系结是起重作业中最基本的操作技能
之一。
绳结的基本要求： 1. 使用安全可靠，绳索受力后不会松动走样， 而且能自动勒紧； 2. 打结简单方便，解扣容易； 3. 对绳索损伤小，尤其是钢丝绳。
2019/8/30
称人结
?今天，称人结被称为绳结之王，以在世界上最受 欢迎的结绳法而广为人知。不管是上山或是下海， 各项体育运动，甚至各行各业或是日常生活当中， 都被很频繁的使用。
?“如果把你丢弃在一个无人岛，而只能给你选一 个绳结法时，你应该选择称人结。”
?优点：易解易结、安全性高、用途广泛、变化多 端。
起重索具及小型工器具
2019/8/30
第一节 起吊用绳及系结方法
? 1.麻绳、锦纶绳的特点 常用绳结的打法
? 2.钢丝绳的分类及其特点 钢丝绳技术规范及保养
2019/8/30
第一节 起吊用绳及系结方法
?麻绳 麻绳是用大麻纤维拧成的，来自浸油和不浸油（白麻绳）两种。浸油麻绳防腐性能好，多用于 潮湿场所。白麻绳主要用于捆绑和搬抬。
2019/8/30
钢丝绳
面接触钢丝绳结构紧密、强度高、表面光滑 无沟、耐磨性好，内芯的钢丝不会磨损。其缺点 是挠性差、不易弯曲。这种钢丝绳一般用于架空 索道和缆索式起重机的承载索等。
2019/8/30
钢丝绳
?钢丝绳的标记方法 ?详见P.29 ?GB/T 8707-1988 《钢丝绳标记代号》
切断：切断前，切断处的两侧用细麻绳或小铁丝 扎紧。用细麻绳扎紧时，需紧绕 3-4圈，而后打结。 当用细铁丝时，绕两圈用钢丝钳将铁丝拉紧后拧 紧。
2019/8/30
麻绳
?麻绳的维护保养 1. 一般用于重量较轻物件的捆绑、滑车作业及桅
杆用绳索。 2.使用滑车组时，滑轮直径应比麻绳直径大 10倍
以上。 3. 绑扎时避免直接与尖锐边缘接触，使用中不得
?锦纶绳 锦纶绳是化纤制品，其强度高于麻绳，并具
有抗油、吸水少、耐腐蚀及弹性好的优点。在起 重作业中它将逐渐代替麻绳。
2019/8/30
锦纶绳
2019/8/30
麻绳
2019/8/30
麻绳
?麻绳的使用与保养 开卷：麻绳在出厂是一般都盘成卷，使用时需按 长度从绳卷上截取。正确开卷操作如下，将绳卷 竖放在地面上，有绳头的一端（卷外的绳头）放 在下面，将卷内的绳头取出。
2019/8/30
生活中的绳结
2019/8/30
常用绳结 绳结之王-----称人结
?称人结（即 P.24的水手结）。
? 在日本被称做“船缆结”，是由于此种结法用于 船停泊时（将船系在椿子上或将船连系在一起）。
?英文名Bowline ，“BOW”是船首的意思，为了将升 起桅杆的结索绑在船首旁而得名。
2019/8/30
称人结
2019/8/30
称人结
? 单手结绳的方法
应用：落入海中的人仅以 一只手抓住救命的绳索， 同时用另一只手将绳索系 到腰间。
2019/8/30
直结
?直结又称平结、接绳扣、交叉结、果子扣。它适 用于麻绳两端的连接，直结连接牢固，中间放一 短木棒则易解扣。
2019/8/30
组合结
2019/8/30
钢丝绳
2019/8/30
钢丝绳
钢丝绳分类
?按绕捻方法分类：左同向捻、右同向捻、左交互 捻、右交互捻和混合捻。 同向捻钢丝绳比较柔软，容易弯曲，表面光 滑，使用中磨损小，但这种钢丝容易松散和扭结， 在悬挂时有较大旋转。 交互捻钢丝绳由于绳和股的捻向相反，应弹 性应力而产生的扭转力方向相反，扭转力相互抵 消，不易自行松散，在起重作业中应用最多。其 缺点是挠性小，表面不光滑，与卷筒和滑轮的接 触面积小，磨损较快。
? 组合结又称单帆索结、三角扣或单绕式双插法。 它适用于麻绳或钢丝绳的连接。它可用于不同直 径绳索两端的连接。
2019/8/30
“8”字形结
?“8”字形结又称梯形结、猪蹄扣、环扣。绳圈易扩 大和缩小，绳结牢靠又易解。
2019/8/30
木结
?木结又称背扣、活套结。它适用于起吊较轻重量 的杆件，如圆木、管子等，其特点是易绑扎、易 解开。
2019/8/30
钢丝绳
?按绳芯材料分类：麻芯（或棉芯）、石棉芯和金 属绳芯。 用油浸过的麻或棉纱作绳芯的钢丝绳比较柔 软，易弯曲，同时绳芯中含油量较多，钢丝绳在 使用中受挤压后，绳芯中的油能渗出润滑钢丝绳， 但不能在较高的温度下工作，且不能承受重压； 用石棉做绳芯的钢丝绳可在较高的温度下工作， 但也不能受重压；金属绳芯的钢丝绳可耐重压， 并可在较高温度下工作，但钢丝绳刚度大，不易 弯曲。
2019/8/30
钢丝绳
?按钢丝绳各层钢丝的直径和钢丝间的接触状况： 点接触、线接触和面接触。 点接触钢丝绳的钢丝直径相同，因捻距或捻 向不同使相邻两层钢丝间相互交叉，呈点接触状 态。它具有制造方便、成本低、挠性好的优点， 故在各种起重运输作业中得到广泛使用。 线接触钢丝绳的钢丝直径不完全相同，但各 层的捻距相同。它的防水防污性很好，承载能力 和寿命都有很大提高，一般在重要场合优先采用。
2019/8/30
死结
?死结又称死圈扣。它大多用于重物的捆绑吊装， 结法简单，可以在绳中间系结。捆绑时必须将绳 子重物扣紧，不允许留有间隙。
2019/8/30
其他绳结
?抬缸结 抬缸结适用于抬缸或 吊运圆桶形物件。
?跳板结
跳板结适用于捆绑跳 板，使跳板不易翻转。
2019/8/30
钢丝绳
?钢丝绳多数是用优质高强度的碳素钢丝制成的。 具有质量轻、挠性好、应用灵活；弹性大、韧性 好，能承受冲击载荷；高速运行时没有噪声；破 断前有断丝预兆等的优点。
2019/8/30
钢丝绳
?按钢丝绳组成的股数不同：单股钢丝绳和多股钢 丝绳。 单股钢丝绳刚度较大，不易弯曲，故不宜用 作起重绳索，可用作不运动的拉索，如悬挂电线、 张拉铁塔、烟囱和电线杆等的拉紧索。 多股钢丝绳的挠性好。股数越多，则股内钢 丝越细，挠性也越好，适宜于做捆绑及起重用绳 索。由于钢丝越细，工作时外层钢丝的磨损也较 快，寿命短，故在起重机械及起重作业中六股钢 丝绳应用较多。
