沥青动力粘度作业指导书
沥青混合料作业指导书
5.1.3将加热的粗细集料置于拌和机中，用小铲子适当混合；然后加入需要数量的沥青(如沥青已称量在一专用容器内时，可在倒掉沥青后用一部分热矿粉将粘在容器壁上的沥青擦拭掉并一起倒入拌和锅中)，开动拌和机一边搅拌一边使拌和叶片插入混合料中拌和1 ~1.5min；暂停拌和，加入加热的矿粉，继续拌和至均匀为止，并使沥青混合料保持在要求的拌和温度范围内。标准的总拌和时间为3min。
2.2标准击实法适用于标准马歇尔试验、间接抗拉试验(劈裂法)0等所使用的Ф101.6mm×63.5mm园柱体试件的成型。大型击实法适用于大型马歇尔试验和Ф152.4mmx95.3mm大型圆柱体试件的成型。
2.3沥青混合料试件制作时的条件及试件数量应符合下列规定：
2.3.1当集料公称最大粒径小于或等于26.5mm时，采用标准击实法。一组试件的数量不少于4个。
机械将压实锤提升，至457.2mm±1.5mm高度沿导向棒自由落下连续击实，标准击实锤质量
4536g±9g。
3.1.2大型击实仪：由击实锤Ф149. 4±0.1mm平圆形压实头及带手柄的导向棒组成。用机械将压实锤提升，至457.2mm±2.5mm髙度沿导向棒自由落下击实，大型击实锤质量10210g±10g。
4.3.2热混合料需要存放时，可在温度下降至60℃后装入塑料编织袋内，扎紧袋口，并宜低温保存，应防止潮湿、淋雨等，且时间不宜太长。
4.3.3在进行沥青混合料质量检验或进行物理力学性质试验时，当采集的试样温度下降或结成硬块不符合温度要求时，宜用微波炉或烘箱加热至符合压实的温度，通常加热时间不宜超过4h，且只容许加热一次，不得重复加热。不得用电炉或燃气炉明火局部加热。
注意：在运料车上取样时不得仅从满载的运料车车顶上取样，且不允许只在一辆车上取样。
08.8沥青（动力粘度）已改
08.8沥青（动力粘度）已改江苏苏信工程检测有限公司作业指导书文件编号：GX/JCXZ08.3-00-2009 第1版第0次修改第1页共4页主题：沥青动力黏度试验实施日期：2009.09.01 拟稿审核批准1.引用标准：1.1《沥青路面施工及验收规范》GB50092-961.2《公路沥青路面施工技术规范》JTG F40-20041.3《公路工程沥青及沥青混合料试验规程》JTG E20-20111.4《公路工程施工质量验收规范》DGJ08-119-20052.抽样方法及样本大小：2.1取样频率及抽样方法、样本大小：见《沥青针入度测定试验作业指导书》。
3. 检测项目、被测参数及其范围：检测项目被测参数范围沥青动力黏度试验耐热性4. 检测仪器：设备名称型号量程准确度分辨率真空减压毛细管黏度仪--- 合格0.1℃温度计--- 50-100℃合格0. 1℃恒温水槽--- --- 合格--- 真空减压系统--- 40±66.5Pa 合格--- 附件秒表筛、烘箱、三氯乙烯溶剂、洗液、蒸馏水等5. 检测系统框图：选计型号洗涤吹干选型号加热盛样注料入粘度计烘箱保温出泡装黏度计连接闭门开真空泵开门计时6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前：6.1.1 对被测样品，进行外观、数量、规格方面检查，发现问题退样重取。
6.1.2检查检测仪具是否在准用期内，并登录使用情况。
7.《公路工程沥青及沥青混合料试验规程》JTG E20-2011检测步骤：7. 1 试样制备过程：7.1.1将装有试样的盛样器带盖放入恒温烘箱中,当石油沥青中含有水分时,烘箱温度80℃左右,加热至沥青全部熔化后供脱水用。
当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃左右。
对取来的沥青试样不得直接利用电炉或燃气炉明火加热。
当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、燃气炉加热脱水时必须放石棉垫，加热时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。

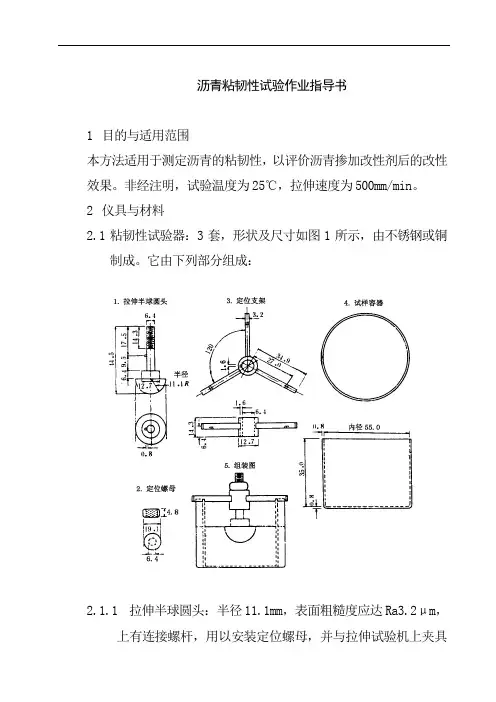

沥青粘韧性试验作业指导书
同一试样至少进行3次平行试验，当最大值或最小值与平均值之差不超过3倍标准差时，取平均值作为试验结果，准确至1位小数。
图2 粘韧性试验荷重～变形曲线
录纸方格数求算，也可用记录纸张的质量比例法求出，此时用剪刀剪下ABCE及CDFE，分别称取质量m1、m2，准确至1mg，再由已知面积的记录纸称取单位面积的记录纸质量m0，并按式（1）及（2）求得到曲线面积A1，A2。
A1＝m1/m0 （1）
A2＝m2/m0 （2）
式中：A1——曲线ABCE的面积，N.m；
A2——曲线CDFE的面积，N.m；
m0——单位面积记录纸质量，g/N.m；
m1——ABCE部分记录纸质量，g；
m2——CDFE部分记录纸质量，g。
4.3试样的粘韧性及韧性按式（3）及（4）计算。
T0＝A1+A2 (3)
Te=A2 (4)
式中：T0——沥青的粘韧性，N.m；
Te——沥青的韧性，N.m。
2.1.2定位螺母：拧在连接杆上。
2.1.3定位支架：由一中孔套筒及与其相接的三根支杆组成，支杆在半径27mm处有刻槽。
2.1.4支架通过定位销固定拉伸半球圆头位置。
2.1.5试样器：金属制内径55mm，深35mm。
2.2恒温水槽：能控制恒温25℃±0.1℃，内有多孔的安放试样器的架子。
2.3温度计：0℃～50℃，分度为0.1℃。
由拉伸速度与X轴记录的拉伸时间求取。为使记录曲线清晰，记录仪时间轴的走纸速度可选用500mm/min或1000mm/min。
3.2.3 粘韧性试验器从恒温水槽中取出到试验结束的时间不能超过1min。
4计算
4.1在荷重变形曲线上将曲线BC下降的直线部分延长至E，用虚线表示。
沥青恩格拉粘度试验作业指导书恩格拉粘度计法

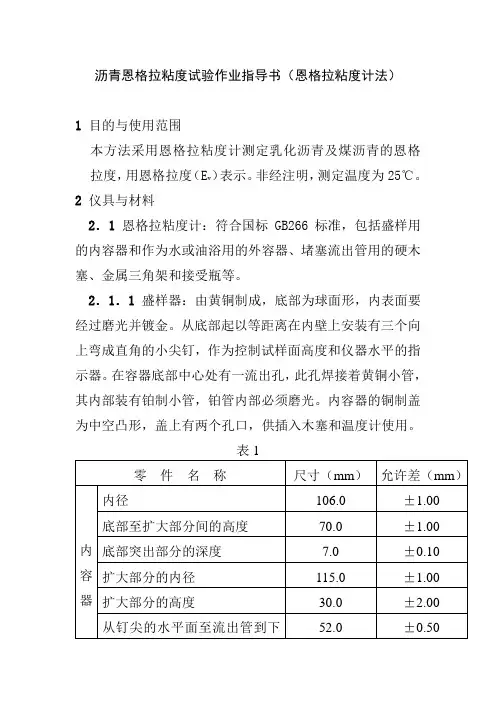

沥青恩格拉粘度试验作业指导书（恩格拉粘度计法）
1目的与使用范围
本方法采用恩格拉粘度计测定乳化沥青及煤沥青的恩格拉度，用恩格拉度（E v）表示。
非经注明，测定温度为25℃。
2仪具与材料
2．1恩格拉粘度计：符合国标GB266标准，包括盛样用的内容器和作为水或油浴用的外容器、堵塞流出管用的硬木塞、金属三角架和接受瓶等。
2．1．1 盛样器：由黄铜制成，底部为球面形，内表面要经过磨光并镀金。
从底部起以等距离在内壁上安装有三个向上弯成直角的小尖钉，作为控制试样面高度和仪器水平的指示器。
在容器底部中心处有一流出孔，此孔焊接着黄铜小管，其内部装有铂制小管，铂管内部必须磨光。
内容器的铜制盖为中空凸形，盖上有两个孔口，供插入木塞和温度计使用。
表1。
沥青混合料动稳定度作业指导书
沥青混合料动稳定度试验作业指导书一、作业目的与适用范围：本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计时的高温稳定性检验使用，也可用于现场沥青混合料的高温稳定性检验。
沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为300mm*300mm*50mm）,在60。
C的规定温度下，以一个轮压为0. 7Mpa的实心橡胶轮胎在其上行走，测量试件在变形稳定时期（试验开始后45〜60min之间），每增加1mm变形需要行走的次数，即动稳定度，以次/mm表示。
、作业前准备、确定事项：仪器准备： 1. CZ-4型车辙试样成型仪（见图1）1）・用途：主要用于车辙试验时，对沥青混合料式样做碾压成型1）适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。
2.主要技术抬标碾压轮：半径 500 mm 宽 300 mm碾压轮温度范围: 承载车走行速度: 承载车走行距离: 承载车走行次数: 碾压轮压力范围：（可任意设定）室温、200摄氏度6次往返/分300mm0~999次（任意设定）0 12KN300mm,正压应力为9KN ）：300N/cm 碾压轮线压力（轮宽试样模型尺寸：300*300*50 cm3整机重量: 2. 车辙试验机（见图2）主要由下列部分组成:试件台：可牢固地安装两种宽度（300mm 和150mm ）的规定尺寸试件的试模② 试验轮：橡胶制的实心轮胎。
夕卜径© 200mm,轮宽50mm,橡胶层厚15mm 。
橡胶硬度（国际标准硬度）20C 时为84 土 4； 60C 时为78 土 2,试验轮行走距离为230mm 土 10mm,往返碾压速度为42次/min± 1次/min （21 次往返/ min ）,允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。
③ 加载装置：使试验轮与试件的接触压强在60C 时为0. 7MPa± 0. 05MPa 施加的总荷载为78Kg 左右，根 据需要可以调整。

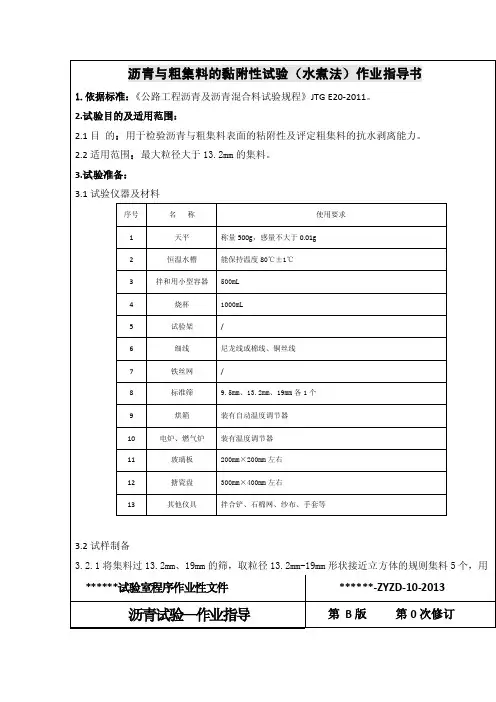

沥青与粗集料的黏附性试验（水煮法）作业指导书
沥青试验—作业指导
第 B 版 第 0 次修订
颁布日期： ******年 1 月 1 日
洁净水洗净，置温度为 105℃±5℃的烘箱中烘干，然后放在干燥中备用。
3.2.2 将大烧杯中盛水，并置加热炉的石棉网上煮沸；
4.试验步骤：
具体试验步骤依据《公路工程沥青及沥青混合料试验规程 JTG E20-2011》T 0616-1993 的方法进
行试验。
5.试验结果整理：
5.1 同一试样应平行试验 5 个集料颗粒，并由两名以上经验丰富的试验人员分别评定后，取平均
等级作为试验结果；
沥青与粗集料的黏附性等级
试验后集料表面沥青膜剥落情况
黏附性等级
沥青膜完全保存，剥落面积百分率接近 0
5
沥青膜少部为水移动，厚度不均匀，剥落面积百分率小于 10%
4
沥青膜局部明显为水所移动，基本保留在集料表面上，剥落面积百分率小于 30%
3
沥青膜大部分为水所移动，局部保留在集料表面上，剥落面积百分率大于 30%
2
沥青膜完全为水所移动，集料基本裸露，沥青全浮于水面上
1
6.试验报告: 试验报告应包括内容：○1 检测项目名称;○2 原材料的品种、规格和产地；○3 试验日期及时间;○4 仪 仪器设备名称、型号及编号；○5. 取平均等级作为试验结果；○6 执行标准；○7 要说明的其他内容。 7.试验注意事项： 7.1 2011 版中试验仪器和操作步骤与 2000 版标准有所不同，应注意区分，勿沿用老标准； 7.2 试验用水纯净水，有争议时可以用蒸馏水； 7.3 集料粒径 13.2-19mm 形状接近立方体规则； 7.4 浸入沥青后的集料应完全为沥青裹覆 7.5 烘箱温度为 105℃±5℃； 7.6 预先加热的沥青温度为 130℃-150℃； 7.7 煮沸的水处于微沸状态，不允许有沸开的泡沫； 7.8 评定等级时必须由两名以上经验丰富的试验人员分别评定。
沥青作业指导书
篇一：沥青作业指导书1、编制目的用来检验沥青产品的质量2、引用标准：沥青及沥青混合料试验规程jtj 052-20003、适用范围：适用于在生产厂，储存或交货验收地点为检查沥青产品质量而采集各种沥青材料的样品。
4、仪具与材料：4.1、盛样器：液体或粘稠沥青采用广口、密封带盖的金属容器；固体沥青可用塑料袋，但需有外包装，以便携运。
4.2、沥青取样器：金属制、带塞、塞上有金属长柄提手。
5、方法与步骤：5.1、准备工作检查取样和盛样器是否干净、干燥，盖子是否配合严密。
对供质量仲裁用的沥青试样，应采用新容器存放，且由供需双方人员共同取样，取样后双方在密封上签字盖章。
5.2、实验步骤5.2.1、从无搅拌设备的储油罐中取样（1）、液体沥青取样时应先关闭进油阀和出油阀，然后取样。
（2）、用取样器按液面上、中、下位置个取规定数量样品。
（3）、将取出的3个样品充分混合后取规定数量样品作为试样，样品也可分别进行检验。
5.2.2、从槽车、罐车、沥青洒不车中取样（1）、设有取样阀时，可旋开待流出至少4kg或4l后再取样。
（2）、仅有放料阀时，放出沥青的一半再取样。
（3）、从顶盖处取样，可用取样器从中部取样。
5.2.3、从沥青储存池中取样（1）、沥青储存池中的沥青应待加热融化后，经管道或沥青泵流至沥青加热锅之后取样。
分间隔每锅至少取3个样品，然后将这些样品充分混匀后再取规定数量作为试样，样品也可分别进行检验。
5.2.4、从沥青桶中取样（1）、当能确认是同一批生产的产品时，可随机取样。
（2）、将沥青捅桶加热使捅中沥青全部熔化成流体后，按罐车取样方法取样。
（3）、若沥青桶不便加热熔化沥青时，亦可在桶高的中部将桶凿开取样，但样品应在距桶壁5cm以上的内部凿取，并采取措施防止样品散落地面沾有尘土。
6、试样的保护与存放：6.1、试样应存放在阴凉干净处，注意防止试样污染。
装有试样的盛样器应加盖密封，外部檫拭干净，并在其上标明试样来源、品种、取样日期、地点及取样人。
沥青试验作业指导书
沥青试验作业指导书一、沥青试样准备方法1、目的与适用范围（1）试验目的：通过规范的试样制备方法，为沥青的各项试验作准备，以确保试验结果的代表性和准确性。
（2）适用于粘稠道路石油沥青、煤沥青等需要加热后才能进行试验的沥青样品，按此方法准备的沥青供立即在试验室进行各项试验使用。
每个样品的数量根据需要决定，常规测定宜不少于1.5kg。
（3）也适用于在试验室按照乳化沥青中沥青、乳化剂、水及外加剂的比例制备乳液的试样进行各项性能测试使用。
每个样品的数量根据需要决定，常规测定宜不少于600g。
2、仪具与材料（1）烘箱：200℃，装有温度调节器。
（2）加热炉具：电炉或其它燃气炉(丙烷石油气、天然气)。
（3）石棉垫：不小于炉具加热面积。
（4）滤筛：筛孔孔径0.6mm。
（5）沥青盛样器皿：金属锅或瓷坩埚（6）乳化剂。
（7）烧杯：1 000mL。
（8）温度计：0℃～100℃及200℃，分度为0.1℃。
（9）天平：称量2 000 g，感量不大于1 g；称量100 g，感量不大于0.1 g。
（10）其它：玻璃棒、溶剂、洗油、棉纱等。
3、试验方法与步骤热沥青试样制备（1）将装有试样的盛样器带盖放入温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃右，加热至沥青全部熔化后供脱水用。
当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃左右。
对取来的沥青试样不得直接采用电炉或煤气炉明火加热。
（2）当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、煤气炉加热脱水时必须加放石棉垫。
时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。
在沥青温度不超过100℃的条件下，仔细脱水至无泡沫为止，最后的加热温度不超过软化点以上100℃(石油沥青)或50℃(煤沥青)。
（3）将盛样器中的沥青通过0.6mm的滤筛过滤，不等冷却立即一次灌入各项试验的模具中。
根据需要也可将试样分装入擦拭干净并干燥的一个或数个沥青盛样器皿中，数量应满足一批试验项目所需的沥青样品并有富余。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）将装好试样的毛细管粘度计放回电烘箱(135±5.5℃;)中,保温10 min±2min,以使管中试样所产生气泡逸出。
（3）从烘箱中取出3只毛细管粘度计,在室温条件下冷却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。自烘箱中取出粘度计，至装好放入恒温水槽的操作时间应控制在5mm之内。
6）将真空系统与粘度计连接，开动真空泵或抽气泵，使真空度达到40±66.5Pa(300mmHg±0.5mmHg)。
（7）粘度计在恒温水槽中保持30min后，打开连接减压系统阀门，当试样吸到第一标线时同时开动两个秒表，测定通过连续的一对标线
3
白城长营集团祥通试验检测有限公司作业指导书
沥青动力粘度试验（真空减压毛细管法）
（4）将水槽加热，并调节恒温在60±1℃范围之内，温度计应预先校验。
2
白城长营集团祥通试验检测有限公司作业指导书
沥青动力粘度试验（真空减压毛细管法）
第3页共4页
试验规程
JTG E20-2011
评定标准
JGEF40-2004
（5）将选用的真空毛细管粘度计和试样置烘箱（135±5℃）中加热30min。
2、试验步骤
2、温度计：50℃～100℃，分度为0.1℃。
3、恒温水槽：硬玻璃制，其高度需要使粘度计置入时，最高一条时间标线在液面下至少为20mm，内设有加热和温度自动控制器，能使水温保持在试验温度0.1℃，并有搅拌器及夹持设备。水槽中不同位置的温度差不得大于0.1℃。保温装置的控温精密度宜达到0.1℃。
4、真空减压系统：真空度达到40kPammHg±66.5Pa
白城长营集团祥通试验检测有限公司作业指导书
沥青动力粘度试验（真空减压毛细管法）
第1页共4页
试验规程
JTG E20-2011
评定标准
JGEF40-2004
一、目的与适用范围
本方法适用于真空减压毛细管粘度计测定粘稠石油沥青的动力粘度，非经注明试验温度为60℃，真空度40kPa。
二、试验仪具与材料
1、真空减压毛细管粘度计：一组3支毛细管。
第4页共4页
试验规程
JTG E20-2011
评定标准
JGEF40-2004
间隔时间，准确至0.1s，记录第一个超过60s的标线符号及间隔时间。
（8）按此方法对另两支粘度计作平行试验。
四、计算
沥青试样的动力粘度按式①计算
=K×t①
式中：
--沥青试样在测定温度下的动力粘度（Pa*s）
K--选择的第一对超过60s的一对标线间的粘度计常数（Pa*s/s）
（2）将真空毛细管粘度计用三氯乙烯等溶剂洗涤干净。如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空气吹干。
（3）按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。在加热时，予以适当搅拌，以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。t--源自过第一对超过60s标线的时间间隔（s）
五、报告
一次试验的3支粘度计平行试验结果的误差应不大于平均值的7%，否则，应重新试验。符合此要求时，取3支粘度计测定结果的平均值作为沥青动力粘度计的测定值。
重复性试验的允许差为平均值的7%；再现性试验的允许差为平均值的10%。
4
（300mmHg±0.5mmHg）的压力，全部装置简要示意图如图2，各连接处不得漏气，以保证密闭，在开启毛细管减压阀进行测定时，不产生负压降低。在开口端连接真空泵抽真空。
5、秒表：2个，分度：0.1s，总量程：15min的误差不大于±0.05%。
6、烘箱：有自动温度控制功能。
1
白城长营集团祥通试验检测有限公司作业指导书
沥青动力粘度试验（真空减压毛细管法）
第2页共4页
试验规程
JTG E20-2011
评定标准
JGEF40-2004
7、溶剂：三氯乙烯（化学纯）等。
8、其它：洗液、蒸馏水等。
三、真空减压毛细管法试验方法
1、准备工作
（1）估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。
