LHD8002主机简介
谢谢！
编程设置 键盘操作
5、登录无线探测器：
操作 :（设置→用户密码→#）→61→XX→#
参数定义： XX＝01～16，表示无线探测器的 防区号。
功能 ：输入无线学码的命令后，蜂鸣器长鸣一声， 同时防区1指示灯亮，表示可以学码。防区指示灯从 第1到第16个逐渐点亮 ，大概每4秒钟点亮一只灯， 当所有防区指示灯全部点亮后，表示学码时间结束， 总共有60多秒钟；在60秒之内，即防区指示灯还在逐 个点亮,触发需要学码的防区探测器，如果学码成功， 蜂鸣器长鸣一声，同时防区指示灯灭；如果时间减到 0，即所有的防区指示灯都全部亮，还没有接收到有 效的无线波，蜂鸣器响5声，提示学码失败。
编程设置 键盘操作
4、用户密码修改
操作 :(设置→用户密码→#)→21→XXXX→# 参数定义：XXXX为四位数字，出厂时，用户密码系统默认为0808。设置的用户
密码不能与已经有的操作密码相同，否则操作失败。 功能 ：修改用户密码。用户密码可以用于对报警主机布防/撤防，也可以用于
对系统的编程设置。
功能简介 电话远程操作
二、电话远程操作
如果用户外出，则可以在任何地方使用任意一部电话对家中的报警 系统实施远程操作，可以实现外出布防、留守布防、撤防、现场监 听和警情确认等功能操作。如果是用户拨打主机，具体操作为： “#+四位密码+一位操作码+#”；如果主机报警拨号时，用户在主 机开始播放语音后直接“一位操作码”即可以完成相应的操作。
警告指示灯：防区报警时，指示灯常亮；拨打接警中心时，指示灯闪 烁。
按键： 四个功能键：外出布防键、留守布防键、撤防键和设置键。其中设置 键为复合键，其第二功能为紧急求助按钮。 数字键、“*”键和“#”键：用于编程设置及相关操作。其中“*”键 为取消上次按键操作，“#”键为输入确认键；在查询事件记录或有多 个防区同时报警时，“6”键和“9”键为翻页键。
5、清除无线探测器：
操作 :（设置→用户密码→#）→62→XX→# 参数定义：XX＝01～16，表示无线探测器的防区号。 功能 ：用户根据使用的需要，减少无线探测器的个数。 应用举例：要清除第03号无线防区探测器，操作步骤如
下（设置→用户密码→#）→62→03→#
编程设置 键盘操作
6、无线遥控器学码
键盘功能键 键盘操作
键盘功能键
使用主机的功能键，可完成“外出布防”、“留守布防”、“撤防”、 “紧急求助”等功能操作，布撤防之间可以相互切换。下面重点介绍撤 防：
1、不保留报警状态信息撤防： 按下主机的功能键“撤防” 键，按“撤防”键→“用户密码（或操作密 码）”→“ 0 ” →“ # ”。如果蜂鸣器发出“嘀”长鸣一 声，表示撤防成功。撤防成功后，布防指示灯灭，报警指示灯灭；如果 “嘀嘀嘀嘀嘀”快速鸣5声，表示撤防失败，需按前面步骤重新撤防一次。
2、保留报警指示的撤防 键盘撤防：按“撤防”键→“用户密码（或操作密码）” →“#”。如
果蜂鸣器发出“嘀”长鸣一声，表示撤防成功。撤防成功后，布防指示 灯灭，报警指示灯保持闪烁；如果“嘀嘀嘀嘀嘀”快速鸣5声，表示撤 防失败，需按前面步骤重新撤防一次。
设置操作技巧 键盘操作
操作技巧
若要使用编程命令修改系统参数，必须先要进入系统编程状态。当 系统已经布防时，无法进入编程状态，必须先撤防。 具体操作为： （撤防状态下）→按“设置”键→“用户密 码”→“ # ” 如果密码正确，蜂鸣器长“嘀”一声，编程指示灯闪烁，提示进入 编程状态；如果输入密码错误，蜂鸣器响5声。如连续输入密码错 误次数超过5次，键盘将自动锁定。
LHD8002 报警主机系统
产品简介
概述
LHD8002报警主机是我公司自主研发的 新一代智能化报警主机产品。该产品集 报警及控制功能于一体，是我公司在报 警主机市场主打产品之一。该产品通过 电话网络传递报警信息，对警情进行及 时处理，实现远程控制，从而对用户的 人身及财产安全起到很好的保护作用。
编程设置 键盘操作
1、接警电话号码设置
操作 :(设置→用户密码→#)→11→X→Y……Y→# 参数定义：X＝1～6，表示第1～6组电话,1、2为接警中心号码，3～6为个 人电话号码； Y……Y，所需拨出的电话号码（1～15位），出厂时，电话号码
默认为空。 功能：系统可以设置6组接警电话号码，其中电话号码1，2为接警中心号 码，如果用户设置第一组或第二组电话号码，发生警情时，系统自动抢线拨打 接警中心号码，把警情信息使用安定保协议告知接警中心，由接警中心采取相 应的处理措施，同时警告指示灯慢速闪烁；如果用户没开通接警中心服务，系 统则从第三组电话开始，依次拨号，发生警情时，系统依次拨打所设定的号码。 拨通后，播放相应的警情语音。如果用户不对警情进行确认处理（详见远程电 话操作），系统会连续对所有已设置的电话拨打30遍。应用举例：欲设定第2组 和第3组电话号码，操作步骤如下：
6为个人电话号码 功能 ：清除已设置的电话号码 3、接警中心发送防区报警以外的信息
操作 :(设置→用户密码→#)→12→X→Y→# 参数定义：X＝1～2，表示第1～2个接警中心； Y＝1，发送； Y＝0,不发送； 出厂时，默认为1，两个接警中心全发送。 功能 ：选择是否向第1～2个接警中心发送防区报警以外的信息。
Байду номын сангаас
产品特点
16个无线防区、可兼容各种无线、有线探测器 LED显示，操作过程方便直观 兼容ADMECO 4+1、Contact ID等通信协议，可联网使用，也可单
机单户使用 发生警情时，自动拨打接警中心、个人手机、固定电话进行语音报
警 6个接警电话：2个接警中心和4个普通电话 3个密码：1个用户密码、1个劫持密码、1个操作密码 无线学码功能，使用简单 最多可以使用5组遥控器进行现场布/撤防 可使用遥控器、电话机、键盘三种方式进行布/撤防操作 多种报警方式：警号报警、语音报警 可编程设置恢复系统参数为出厂值 可记录250条事件信息 要选择是否只向接警中心发送防区报警信息,减少通话费用,2组接警
操作数共4个，1为外出布防，2为留守布防，3为撤防，0为挂机/停 止报警拨号。
1) 电话操作布防/撤防 拨通主机电话号码，主机自动摘机，用户听到提示音后，在电话键
盘上输入：＃＋密码＋Ｘ＋＃ 其中 Ｘ＝1：外出布防； Ｘ＝2：留守布防； Ｘ＝3：撤防
LHD8002 系统配置
LHD8002报警主机-----1台 B902无线遥控器--------2只 12V/1A电源适配器-----1只 1.5M电话线---------------1根
编程设置 键盘操作
用户地址码、用户密码、操作密码、挟持密码 ？ 设置→用户密码→#)→21→XXXX→# 设置→用户密码→#)→22→XXXX→# 用户密码最后一位加1不进位制
键盘锁定
连续输入密码错误次数超过5次时，键盘锁定需要密码的操作。 在没有防区报警，由于操作错误，键盘被锁定后有防区报警发生的 情况下，系统将会自动解锁。当有防区报警时，由于操作错误键盘 被锁定，要解锁必须重新启动系统，或者等待半小时后会自动解锁。
操作 :（设置→用户密码→#）→63→X→# 参数定义：X＝1～5，无线遥控器的编号。
功能 ：系统最多可登录5组无线遥控器，用来进行外出布防、
留守布防、撤防、紧急求助四种操作，根据使用的需要，可增加 无线遥控器的个数；当输入命令后，按下遥控器的任意键，直到 蜂鸣器长鸣一声，提示遥控器学码成功。具体操作可以参考无线 防区探测器学码
键盘组成
主机面板图
键盘组成
布防指示灯：系统处于外出布防状态时，指示灯常亮；系统处于留守布防 状态时，指示灯闪烁，撤防后，指示灯熄灭。
电源指示灯：备用电源欠压时，指示灯快速闪烁；交流电欠压时，指示灯 慢速闪烁；交流电和后备电源都正常时，指示灯保持常亮。后备电源或交 流欠压时，蜂鸣器 “嘟 嘟”响一分钟，撤防后不再鸣响。
清除无线遥控器
操作 :（设置→用户密码→#）→64→X→# 参数定义：X＝1～5，无线遥控器的编号。 功能 ：清除已经登录的无线遥控器，使之不能再遥控主机
功能简介 电遥控器操作
一、遥控器操作 使用本机配置的四键无线遥控器，不需
使用密码就可以完成以下操作： 1、外出布防 2、留守布防 3、撤防 4、紧急求助
恢复出厂密码：可使用硬件跳线恢复出厂默认用户密码，同时也 会清空操作密码。在主机内部有一个密码恢复跳针“CB400”， 平时跳线为“Use”模式；若用户忘记用户密码，关闭系统电源， 把跳线跳到“Default”模式，然后重新启动系统，就可以恢复出 厂时的用户密码。当系统初始化成功以后，用户应该把跳线跳为 “Use”模式，否则下次重新初始化系统时又一次恢复出厂时的 用户密码。
注：布防状态下按“设置”键，蜂鸣器“嘀嘀嘀嘀”快速响4声， 提示操作无效；编程状态下按“设置”键，蜂鸣器“嘀嘀嘀嘀”快 速响4声，提示操作无效；连续一分钟不按任何键，蜂鸣器“嘀嘀 嘀嘀”快速响4声，退出编程状态。
设置操作技巧 键盘操作
紧急求助： 按下主机“设置”键或遥控器的“求
助”键2秒钟不放，主机会发出求助报警， 此时紧急指示灯快速闪烁，蜂鸣器紧凑连 续鸣叫，具体的鸣叫时间可通过键盘编程 设置。
产品技术规范
一般数据
无线防区数：16个 无线工作频率：315 MHz/433MHz/868MHz
（根据用户选订） 探测器接收范围：不小于90米（空旷空间） 遥控器有效范围：不小于50米（空旷空间） 主机外观尺寸：250×150×45mm
产品技术规范
其它数据
电源适配器工作电压：交流 100V~240V 主机工作电压：直流 12V 主机静态工作电流：≤ mA 主机报警工作电流：≤ mA 警号输出电流：≤400 mA 工作温度范围：－10℃～+55℃
设置→用户密码→#→11→2→电话号码→#→11→3→电话号码 →# 注 ：挟持报警时，电话不再拨打第3和第4三组电话，只拨接警中 心和第5第6组电话。建议第5第6组电话不要设置为个人手机号码。
英锐芯电子 3W 单声道带关断模式音频功率放大器 8002D 数据手册说明书
3W单声道带关断模式音频功率放大器8002D8002D简介数据手册版本V1.0电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座13083W单声道带关断模式音频功率放大器8002D 芯片功能说明：Ø8002D是一款AB类，单声道带关断模式，桥式音频功率放大器。
在输入1KHz,5V工作电压时，最大驱动功率为：3W,(4Ω负载，THD<10%)，2W,(4Ω负载，THD<1%);音频范围内总谐波失真噪音小于1%（20Hz·20KHz）；8002D应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。
8002D输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。
Ø8002D采样SOP封装，特别适用于低功耗、小体积的便携式系统。
8002D可以通过控制进入休眠模式，从而减少功耗：8002D内部有过热自动关断保护机制。
8002D工作稳定，并且单位增益稳定。
通过配置外围电阻可以调整放大器的电压增益，方便应用。
是一款深受市场欢迎，用户认可度高的典型芯片。
芯片功能主要特性：3D实物图：芯片基本应用：Ø个人电脑Ø便携式消费类电子产品Ø无源扬声器Ø玩具及游戏机8002D内部原理框图:Ø输出功率高（4Ω,1KHz频率），THD+N<10%,(3w);THD+N<1%,(2W).Ø掉电模式漏电流小：18µA（典型）Ø采样SOP8封装Ø外部增益可调Ø宽工作电压范围2.2V-5.5VØ不需驱动输出耦合电容、自举电容和缓冲网络Ø单位增益稳定电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座13083W单声道带关断模式音频功率放大器8002D典型应用图图1.8002D典型应用图8002D封装引脚图图2.8002D SOP-8封装管脚分布图电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座130823W单声道带关断模式音频功率放大器8002D 8002D引脚描述芯片封装尺寸如没有特别提示，所有尺寸标注均为：（毫米）电话：*************82568883邮箱：**********************传真：*************网址：公司地址：深圳市福田区滨河大道联合广场A座13083。
功率计量芯片HLW8012
SEL 是输入端口，CF、CF1 输出的脉冲占空比为 50%。
REV 1.1
5/9
HLW8012
2.6 极限额定值
数字电源 模拟电源 VDD to GND V1P, V1N, V2P 模拟输入电压 数字输入电压 数字输出电压 工作环境温度 存储温度
参数
符号 VDD VDD
引脚序号 1 2，3 4 5 6 7,
引脚名称 VDD V1P，V1N V2P GND CF CF1
8
SEL
表1 HLW8012 引脚说明 输入/输出 芯片电源 芯片电源
说明
输入 输入 芯片地
电流差分信号输入端，最大差分输入信号为±43.75mV 电压信号正输入端。最大输入信号±700mV 芯片地
输出 输出
数显表等。
1.2 芯片结构描述
HLW8012 的功能框图如图 1 所示
VDD
Internal Clock
Power On Reset
V1P V1N
PGA
V2P
PGA
1k
GND
ADC ADC
Sigma_I Sigma_V
Active Power I_rms V_rms
calculation
Reference Voltage
1.1 芯片主要特性功能............................................................................................................. 2 1.2 芯片结构描述..................................................................................................................... 2 1.3 芯片引脚说明..................................................................................................................... 3 2 芯片特性说明................................................................................................................................. 4 2.1 推荐工作条件..................................................................................................................... 4 2.2 模拟特性............................................................................................................................. 4 2.3 内置参考电压..................................................................................................................... 5 2.4 数字特性............................................................................................................................. 5 2.5 开关特性............................................................................................................................. 5 2.6 极限额定值......................................................................................................................... 6 3 芯片应用......................................................................................................................................... 7 3.1 HLW8012 典型应用 ............................................................................................................ 7 3.2 CF、CF1 的频率.................................................................................................................. 7 3.3 芯片的启动阈值与潜动预防............................................................................................. 8 3.4 内置振荡器......................................................................................................................... 8 3.5 内置基准源......................................................................................................................... 8 4 HLW8012 封装 ................................................................................................................................ 9

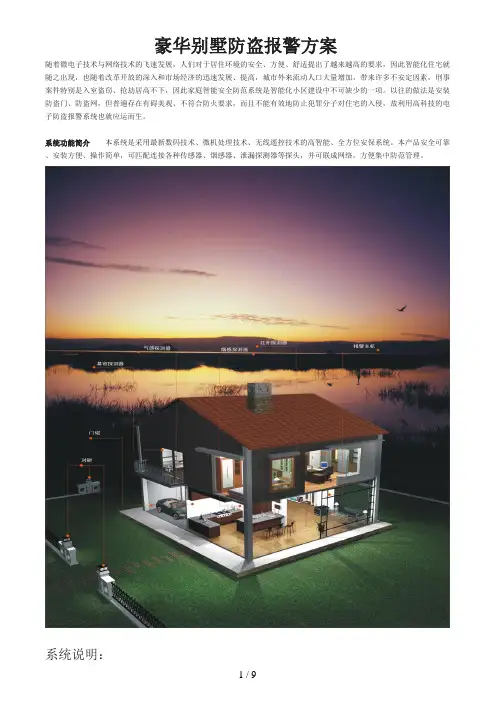

豪恩别墅安全防盗报警系统解决措施
