机房空调参数表
013A 13.5 12.7 400/3/50 7.1 550 600 1960 185 3800 120 涡旋式 1 1 G4 1 3 6 3 2.2 3 不锈钢 45.3 19/16 21 6/25 1 FCA013
机房专用空调规范-CRV+-风冷型
一、范围本选型技术要求提出了机房专用空调的选型原则、技术要求、技术文件、服务等要求。
本选型技术要求适用于国内、国外机房专用空调的设备选型，也可作为工程招标的依据。
本选型机房空调设备应为国际知名品牌。
产品成熟，技术国际领先，在国内应有同型号产品的成熟使用案例。
二、引用标准国内机房建设的主要标准：1. GB50174-2008《电子信息系统机房设计规范》2. GB/T2887–2011《电子计算机场地通用规范》3. GB/T 19413-2010《计算机和数据处理机房用单元式空调调节机》国外主流的机房规划：4. ASHRAE (American Society of Heating, Refrigerating and Air-ConditioningEngineers, Inc.) TC9.95. TIA942标准(Telecommunications Infrastructure Standard for Data Centers)三、选型依据1．★设备生产厂商必须通过ISO9000系列认证。
2．代理公司应具有独立法人资格，有正式授权代理证书。
并采用符合ISO9000系列要求的质量管理系统。
3．★设备厂家必须是国际一流厂家，综合实力强，第三方调查报告市场份额排名前三。
4. ★本项目投标产品必须为原厂生产，不接受OEM或ODM产品，并提供原厂生产许可证或CCC证书，加盖公章的原厂生产证明。
四、技术要求本次空调机组选型范围如下表：表一：★选型技术明细表注：机组的制冷量是在室外环境温度35℃（干球温度），室内空调回风干球温度37℃。
1．机房专用空调机组的机械性能1) 外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
2) 操作及维修安全、方便。
3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
4）标牌、标记：应平整清晰。
精密空调技术参数及功能要求
精密空调技术参数及功能要求一、机房专用空调机组的机组性能：（一）、机组选型要求:★机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。
★1、总冷量不低于 26.8KW，显冷量不低于 25.7KW。
机房专用空调机组采用风冷的冷却方式，送风方式为上送风、下回风。
室内机总风量：≥7280m3/h；能效比≥3.60显热比≥0.96加湿量（kg/h）：≥8-13；加热量（kw）：≥5；室外机风量≥12000m3/h膨胀阀类型：热力膨胀阀标准通信接口：RS485 或 RS232★由于机房密集面积有限内机尺寸不能超过：1000*795*1998（MM）。
延长阻建。
且安徽地区必须有全线产品备件库，以便后期维护。
2、单台机组的机外余压：机组的机外余压75~360Pa，并且机外余压通过控制器即可调节。
采用低噪音方式，室内机噪音值≤53dB（A）（离主机2米处）；室外机组：声压级≤58dB(A)；为了有效的吸收压缩机和风机工作时产生的噪音，室内机机壳内壁表面应衬有保温降噪材料，而且要采用阻燃材料，具有AO防火性能。
★3、机房专用空调应具高效节能性，低噪音、高寿命；采用美国谷轮“Copeland”全封闭涡旋式压缩机。
★4、机房空调机组的冷却设备：机房精密空调机组应配置风冷的冷凝器，冷凝器风机应采用德国EBM产品。
★5、风机采用国际著名风机制造商EBM的产品,采用带后弯逆向叶片的径流式风扇及电子转向的直流电机，免维护，运行可靠、噪音低、能耗小。
避免了皮带轮传动风机造成的二次粉尘污染及增加的维护成本、维护量。
★6、机房精密空调机组的加湿要求：具备高性能稳定可靠的加湿功能。
采用先进的意大利卡乐电极式加湿器，能直接使用未经二次软化的自来水水源，能对水垢或污物进行方便的清洗，可重复使用或长期使用。
★7、蒸发器要求：采用“I”字型高效率的蒸发器。
避免V型或A型蒸发器所固有的尖角死区，以及它引发的气流紊乱，从而保障了换热效率。
数据中心空调设计部分技术参数解析
（1）以下参数选择皆以济南为例（室外参数34.7℃/26.8℃）（2）冷冻水供回水温度：12/18℃；（3）室内精密空调送回风温差应为8-15度（通常可取12℃左右，详第（5）、（6）条相关参数说明）且送风温度高于室内空气露点温度（主机房露点温度≤27℃）；（4）对单台机柜发热量大于4kW的主机房，宜采用活动地板下送风(上回风)、行间制冷空调前送风(后回风)等方式，并宜采取冷热通道隔离措施。
（5）机房区域环境参数要求：参第（6）条（6）冷通道送风极限参数：23.2℃/17.8℃/60%/14.8℃。
（7）主机房按照露点温度27℃相对湿度60%计算，对应回风参数36℃/28.9℃/60%/27℃；当按照最大送回风温差15℃计算时对应回风状态参数39℃/29.5℃/50.4%/26.8℃。
（8）水冷冷水机组冷却水补水量，其储水装置应满足A级数据中心12h用水量需求。
W补=a*LQ*（1.1-1.2）*（1%-2%）*12h，压缩制冷时a=0.22，溴化锂吸收式制冷a=0.3。
（9）封闭冷通道，一般采用地板下送风，地板架空高度≥500mm ；（10）封闭热通道，提高回风温度；（11）蓄冷装置供应冷冻水的时间不应小于不间断电源设备供电时间（A 级15分钟，B 级7分钟）（12）冷冻水与机组送风温差，可控制冷冻水进水温度+10℃等于机房区域内送风温度，一般能够满足机组送风出风温度与冷冻水回水温差达到4-5℃左右。
原理是在保证末端精密空调正常运行的基础上尽力提高制冷机组冷媒蒸发温度，充分利用过渡季节及冬季室外自然冷却，扩大自然冷却时间，减少机组运行功率。
（13）关于冷却塔冷却水出回水32℃/37℃相关问题，当工况条件室外湿球温度考虑28℃时，为保证冷却塔的正常工作，需要在28℃的基础上增加逼近温度，逼近温度一般为3-5℃，取中间数值4℃作为逼近温度，这样冷却塔出水温度便设计为28+4=32℃，按照供回水温差5℃计算，则冷却塔回水温度可取为37℃。
精密空调安装规范
精密空调安装规范篇一：机房精密专用空调技术指标及安装要求机房精密专用空调技术指标及安装要求一、机房专用精密空调技术指标（60kw）：1．数量：二台。
2．显热比（SHR）：0.90。
3．能效比（EER）： 3.6。
4．温度控制精度：±0.5°C。
5．湿度控制精度：±2%。
6．双冷源设备双循环（2个压缩机）/台，送风系统应为双风机双电机。
7．制冷功率60KW左右。
8．送风方式：下送风；风量：不小于每小时16000立方米；最大平均机外余压：不小于350帕。
9．噪声：不大于60dB。
10．加湿量：不小于10㎏/h; 加热功率：不小于15kw。
11．室外冷凝器技术要求：转速由压力控制；散热面积大，效果好。
冷凝器配置应满足室外环境工况要求：夏季最高（正西方向）45℃、冬天最低 -20℃。
12．室内机应配备漏水检测装置，对制冷系统、风机系统、电气控制系统、微处理机控制系统、通讯系统、加湿系统、加热系统的异常情况及时报警并保护。
13．设备颜色：灰色。
14．设备保修期：1年。
二、安装技术要求：1．设备由投标方负责运输到用户指定安装地点并安装就位，投标前应考察现场，确定方案，否则为废标。
2．由于管路较长，必要时需对铜管管径进行修正，工艺应采用优质硬直铜管焊接，壁厚度不小于1.5mm。
3．免费提供监控通讯协议。
4．投标时提供安装材料规格、型号、数量明细单。
5．空调安装位置为CDAS一层机房。
投标方负责：空调电源电缆（YJV型电缆沿地板下原有动力线槽敷设并接图中动力配电柜）、上下水管路接入通风机房内、地面防水处理、室内外墙洞及封堵、室内机架及地板处理、室外机放置于楼西侧设备平台上、空调设备之间的管路及线缆连接，空调室内外最长距离为70米。
6. 2008年7月23日（星期三）上午9：00看现场，，电话：三、资质与服务要求1．供应商应提供安装资质和代理品牌资质证明。
2．售后服务期响应时间为3小时以内。

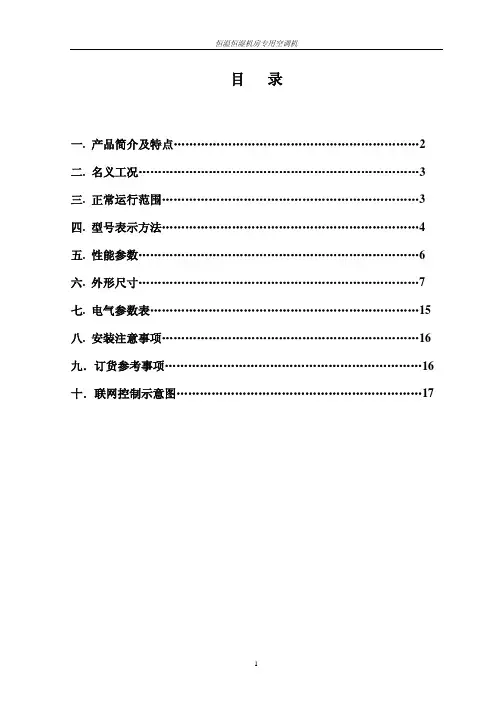

机房专用空调样本
PF22/PFX22
下送风 60 7.8 8.0 ≤66
5 1920 840 1800 470 465
P32/PX32
上送风 60 9.5 9.8 ≤70
5 1920 840 1800 491 485
31.5/28.3 28.8/26.2 9(3) PF29/PFX29
8000 下送风 60
9.5
G1 1/2" 9.8 ≤70
SW-6N
SW-8N
0.25
0.25
0.37
0.37
63
63
63
64
3~50Hz，380V
φ15.9
---
上送风(接 0 风帽)
2.7 ≤64 5
800 550 1850 --- 75 SW-2N
750 500 2000
78
750 500 1750
83
800 550 1850
83
---
SW-3N
750 500 2000
87
(1) SF 系列小型风冷机房专用空调机
(2) HM(F)系列模块式机房专用空调机
机组辅助加热方式（电加热，蒸汽加热、热水加热）及送回风形式多种多样，便于匹配组合。 有新风引入功能，能够有效改善空气品质。
2
◆ 智能控制
恒温恒湿机房专用空调机
人性化的微电脑控制系统，操作简单方便。高精度的 PLC 控制技术，多级能量调节，室内温 湿度波动小， 温度精度达±0.5°C，湿度精度±3%。
加湿器
加湿量 (kg/h)
外形尺寸
重量(kg)
宽 深高 (mm) (mm) (mm) 水冷 风冷
室外机
P24/PX24
JKF系列风冷式机房专用空调机组
第四章JKF系列风冷式机房专用空调机组一、产品概述1、产品特点格力JKF系列风冷式机房专用空调机组，专为放置通讯设备、计算机、精密仪器等设备的机房、电子设备间等场所设计。
机组采用高性能配件、宽触摸屏显示控制、先进的系统结构设计理念，并配合强大精确的逻辑控制功能，经过高标准实验室的全面测试、生产质量管理系统的严格控制，可高效准确控制环境温湿度，确保机组全年不间断长期稳定运行。
所有机组均预留远程监控功能，单机冷量范围5kW～40kW，并可通过模块组合实现机组扩容。
1) 控制功能强大◆触摸屏控制：采用5.6寸大屏幕触摸屏显示控制，友好的人机对话界面，控制简单快捷，操作得心应手。
◆全方位监测：全面检测机组运行情况，包括环境温湿度、蒸发器进出温度、机组各部件状态（如内外风机、压缩机、电加热等的启闭状态）、电压、电流、积水、消防火警等。
◆多功能显示：以数值、文字、曲线等形式形象直观的显示机组运行及环境数据、现象。
◆人性化控制：各种参数，各类报警，按用户需要随意设定。
出现故障时，机组在发出报警的同时，根据不同故障类型选择继续运行或停机等措施。
◆无值守运行：机组可根据用户设定的开关机时间自动运行。
故障停电后来电机组自动启动，并按断电前设定状态运行。
远程监控机组运行状态，可随时进行异地控制设定。
2) 高性能高可靠性◆高性能：采用国际名牌高效涡旋压缩机，内螺纹铜管，亲水膜铝翅片，冷凝风机无级调速，实现机组高效节能。
◆高可靠性：所有配件选用国际名牌产品，经格力特有的筛选部门严格控制；机组通过了严格的多工况性能以及长期运行测试，保证机组全年无故障稳定运行。
◆超低温运行：室外-35℃情况下系统依然能可靠启动运行，保证机房环境在全年各种恶劣环境下温湿度的稳定性。
◆高显热：针对机房及类似高显热工况环境设计，减少机组运行时，因空气中水分的排出而重复加湿，同时有效避免凝露现象。
◆大风量：采用高效强劲离心风机，大循环风量，快速均匀空调房间温湿度，消除局部发热。
IDC机房对空调系统及要求
IDC机房对空调系统的要求空气调节是对空气进行一定的处理，便环境达到一定的标准。
空气调节的对象为人或设备。
IDC机房的空调对象主要为设备(计算机、服务器、磁盘阵列等)，同时需要兼顾人员进出机房进行操作，因此IDC 对机房内的参数指标有严格的要求。
在2005年12月颁布的《中国电信数据中心机房电源、空调环境设计规X(暂行)》对机房环境作了如下规定。
·以通信行业标准规定的通信设备(交换设备、传输设备、数据网络设备)的正常使用环境要求为基础，确定数据中心机房的环境要求。
·机房环境温湿度要求：AA级、A级机房温度为21-25˚C，相对湿度40%-70%；B级、C级机房温度为18-28˚C，相对湿度40%-70%，温度变化率小于5˚C/h，且不结露。
·机房洁净度要求。
机房内灰尘粒子应为非导电、非导磁及无腐蚀的粒子。
灰尘粒子浓度应满足：(1)直径大于等于0.5μm的灰尘粒子浓度≤18000粒/升。
(2)直径大于等于5μm的灰尘粒子浓度≤300粒/升。
《电子计算机机房设计规X》国家标准对电子计算机机房的温湿度要求如下：·保持温度恒定[温度波动控制在24士(1~2˚C之内]。
·保持湿度恒定[相对湿度波动控制在(50%士5%)RH之内]。
·空气洁净度为：在每升空气中，大于等于0·5μm的颗粒应小于18000个。
·换气次数>30次/小时。
即给定的机房内，空调的风量和机房容积的比值大于30。
·机房与室外正压>9.8Pa：对无外窗的机房，相对相邻房间保持正压>4.9Pa。
·空调设备具备远程监控及来电自启动功能。
其他各公司所颁布的维护规程等文件所规X的标准也基本与上述相似，这里不逐一列举。
从上述的规X中可以看出，IDC机房对空调的要求还是相当严格的，主要是从服务器等设备的工作环境需求出发来确定的，具体分类解释探讨如下。
CCU121A技术参数书
一、风冷型恒温恒湿机房专用空调技术说明1．室外气象参数的描述（1）广东地区夏季空调空气干球温度为33.5︒C，湿球温度为27.7︒C，从这两个数据可以得出，夏季的平均湿度：ϕ = Pq/Pq, b = （P’q,b – A(t – ts). B） / Pq, b其中: Pq, b –干球温度下空气的饱和水蒸气分压力PaP’q,b–饱和空气边界层的水蒸气分压力，即湿球温度下的饱和水蒸气分压力。
A –经验公式计算A值A = 0.00001 （65 + 6.75/V）V 为流过湿球的风速。
计算时气流速度一般取V=5m/s所以计算出来的相对湿度ϕ=72%查表得出27.7︒C 时饱和水蒸气分压力37.06 X 100 Pa33.5︒C 时饱和水蒸气分压力51.62 X 100 Pa（2）大气压力不是一个定值，它随着各个地区的海拔高度的不同而存在差异，同时还随着季节，天气的变化而稍有高低。
海平面上的标准大气压力为1013.25hbar.例如：我国沿海地区广西冬季的大气压力1019.5hbar而夏季为1004.5hbar，年平均温度21.8︒C；而西部青海高原的西宁市海拔2261.2m，夏季大气压力为773 hbar冬季则为775 hbar，气压比沿海城市低得多，大气压力不同，空气的状态参数也要发生变化。
因此在空调系统设计和运行中使用的一些参数，如果不考虑当地气压的大小就会造成一定的误差。
STULZ空调在设计时充分考虑了海拔高度，大气压力等因素，而广东地区的大气压力与标准大气相差很小，所以STULZ空调完全适应广东的大气压力条件。
（3）技术要求冬季空调空气干球温度：13︒C，送风相对湿度为68%，而STULZ 空调经过我公司的工程师常年跟踪，STULZ空调在室温22 ~ 24︒C时，送风与回风的温差在7︒C，但随着室温的下降，STULZ空调送风的最低温度定为6︒C，而冬季空调在干球温度为13︒C送风相对温度为68%时，湿球温度为7︒C ~ 8︒C大于6︒C，所以STULZ空调完全符合要求。
依米康参数表
26.5
15.1
20.0
25.0
15.8
19.7
25.2
14.7
19.2
23.8
3.8
4.4
5.7
7.4
8.0
10.9
1
1
1
1
1
1
11
11.4
15.6
1 5000
1 6500
1 7800
0.8
1.4
1.3
5
5
5
3.7
3.7
3.7
9.7
9.7
9.7
6
6
9
1
1
2
9.1
9.1
13.7
49
54
57
1055
1055
1055
1055
850
850
850
1950
1950
1950
405
433
465
380 V - 50 Hz - 3 F + N + PE
2*14 2*13
2*16 2*17
2*19 2*21
1)室外环境温度：35℃ 2)回风条件：24℃－50％RH 3)G4过滤网配置 4)声压级，噪音测定在距机组1m处开阔区域。
1
16.8
19.6
22.3
25.6
30
1
1
9500
10500
20-300
2.3
2.1
1 11800
2.4
1 13500
3.3
1 15000
4.4
5
5
5
5
13
3.7
3.7
斯图兹空调技术参数
（二）产品结构：A、STULZ机房空调产品从制冷量来分主要有三个系列1、CyberAir 系列，结构紧凑，适用范围广，制冷量从17KW-150KW。
2、Compact DX系列，结构紧凑，占用机房面积小，单位面积制冷量大。
