电子应用技术基础试题及答案

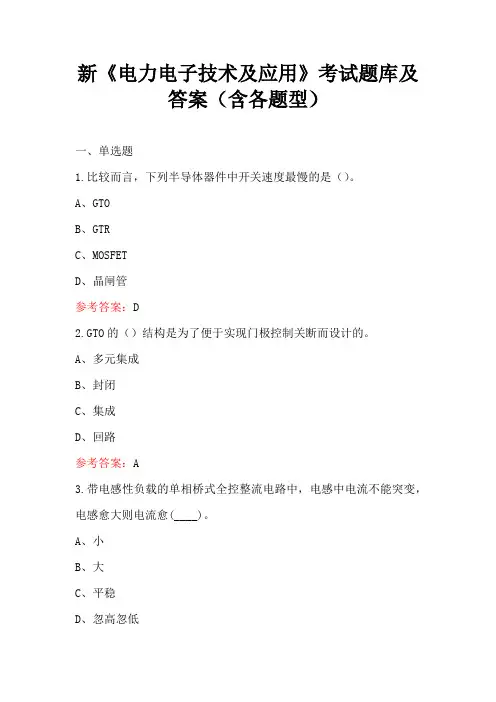

新《电力电子技术及应用》考试题库及答案(含各题型)
新《电力电子技术及应用》考试题库及答案（含各题型）一、单选题1.比较而言，下列半导体器件中开关速度最慢的是（）。
A、GTOB、GTRC、MOSFETD、晶闸管参考答案：D2.GTO的（）结构是为了便于实现门极控制关断而设计的。
A、多元集成B、封闭C、集成D、回路参考答案：A3.带电感性负载的单相桥式全控整流电路中，电感中电流不能突变，电感愈大则电流愈(____)。
A、小B、大C、平稳D、忽高忽低参考答案：C4.晶闸管型号KP200-8B中的200指的什么？(____)。
A、峰值电压B、额定电流C、维持电流D、额定电压参考答案：B5.带电感性负载的单相桥式全控整流电路中，续流二极管VDR的作用是以下哪些？①去掉输出电压的负值②扩大移相范围③变换电压④隔离一、二次侧。
(____)。
A、①②B、③④C、①②③④D、②③④参考答案：A6.下列属于集成触发电路优点的是（）。
A、体积大B、温漂大C、性能稳定可靠?D、功耗高?参考答案：C7.三相全控桥可控整流电路，输出到负载的平均电压波形脉动频率为（）HZ。
A、60B、300C、150D、180参考答案：B8.无源逆变指的是把直流能量转变成交流能量后送给（）装置。
A、负载B、停电C、运行D、电网参考答案：A9.阻感负载的特点是()。
A、流过电感的电流不能突变B、电压不能突变C、功率不能突变D、能量守恒参考答案：A10.带平衡电抗器的双反星型可控整流电路适用于（A）负载。
A、大电流B、高电压C、电动机D、电感性参考答案：A11.电力电子技术是(____)三大电气工程技术之间的交叉学科。
A、电力、电子与技术B、电力、电子与控制C、电力、电子与生产D、电力、电子与应用参考答案：B12.双向晶闸管的四种触发方式中，灵敏度最低的是（）。
A、Ⅰ+B、Ⅰ-C、Ⅲ+D、Ⅲ-参考答案：C13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的饱和区对应后者的（）A、放大区B、饱和区C、截止区D、闭合参考答案：A14.可以在晶闸管两端并联RC阻容吸收电路，对晶闸管进行(____)保护。

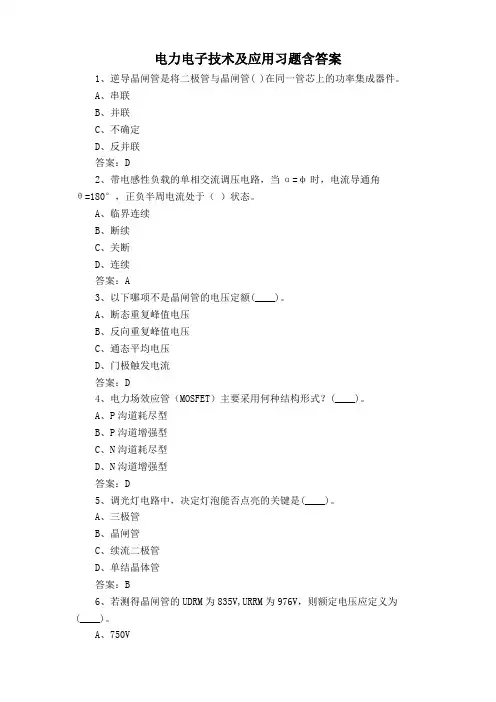

电力电子技术及应用习题含答案
电力电子技术及应用习题含答案1、逆导晶闸管是将二极管与晶闸管( )在同一管芯上的功率集成器件。
A、串联B、并联C、不确定D、反并联答案：D2、带电感性负载的单相交流调压电路，当α=φ时，电流导通角θ=180°，正负半周电流处于（）状态。
A、临界连续B、断续C、关断D、连续答案：A3、以下哪项不是晶闸管的电压定额(____)。
A、断态重复峰值电压B、反向重复峰值电压C、通态平均电压D、门极触发电流答案：D4、电力场效应管（MOSFET）主要采用何种结构形式？(____)。
A、P沟道耗尽型B、P沟道增强型C、N沟道耗尽型D、N沟道增强型答案：D5、调光灯电路中，决定灯泡能否点亮的关键是(____)。
A、三极管B、晶闸管C、续流二极管D、单结晶体管答案：B6、若测得晶闸管的UDRM为835V,URRM为976V，则额定电压应定义为(____)。
A、750VB、800VC、680VD、875V答案：B7、晶闸管可整流电路中直流端的蓄电池或直流电动机应该属于（）负载。
A、电感性B、电阻性C、电容性D、反电动势答案：D8、双向晶闸管的结构有螺栓式和(____)。
A、绝缘式B、螺管式C、平板式D、方管式答案：C9、电阻性负载的特点是(____)。
A、电压允许突变，电流不允许突变B、电流允许突变，电压不允许突变C、电压和电流均允许突变D、电压和电流均不允许突变答案：C10、电力MOSFET的通态电阻具有（）温度系数。
A、正B、负C、零D、稳定答案：A11、将三相桥式全控整流电路中共阳极组的三只晶闸管换成三只二极管，就构成（）。
A、三相半波可控整流电路B、双反星形可控整流电路C、三相桥式半控整流电路D、十二脉波可控整流电路答案：C12、带电感性负载的单相交流调压电路，晶闸管的导通角θ不仅与控制角α有关，而且与(____)有关。
A、导通角θB、控制角αC、功率因数角φD、停止导电角δ答案：C13、型号为KS100-8的元件表示（）。
“停课不停学”《电子应用技术》测试题【附答案】
“停课不停学”《电子应用技术》测试题【附答案】一、填空1、根据导电能力来衡量，自然界的物质可以分为绝缘体、半导体和导体三类。
2、导电性能介于导体和绝缘体之间的物质是半导体。
3、半导体具有热敏特性、光敏特性和掺杂特性。
4、PN结正偏时，P区接电源的__正__极，N区接电源的___负_极；PN结反偏时，P区接电源的__负__极，N区接电源的__正__极。
5、PN结具有___单向导电_____特性，即加正向电压时PN结__导通______，加反向电压时PN结__截止______。
6、发光二极管将__电__信号转换成__光__信号；光电二极管将__光_信号转换成__电__信号。
7、三极管有三个电极，即基极、集电极和发射极，分别用符号__b__、_c___和__e__来表示。
（大小写均可）8、三极管基极电流的微小变化，将会引起集电极电流的较大的变化，这说明三极管具有____放大____作用。
9、三极管工作在放大状态时，其__集电__结必反偏，__发射__结必正偏。
集电极电流与基极电流之间的关系是__IC=βIB______。
10、当三极管的发射结正向电压、集电结正向电压时，工作在放大区。
11、当三极管的发射结正偏、集电结正偏或零偏时，工作在饱和区。
12、当三极管的发射结反偏或零偏、集电结反偏时，工作在截止区。
13、产生零点漂移的主要原因有电源电压的波动、和电路元件参数的变化、温度变化而变化。
14、两个大小__相等 __且极性_相反__ _的输入信号称为差模信号。
15、一个性能良好的差动放大电路，对__差模______信号应有很高的放大倍数，对____共模____信号应有足够的抑制能力。
16、衡量差动放大电路性能优劣的主要指标是__共模抑制比________。
17、集成运算放大器一般由___输入级_____、__中间放大级______、___输出级_____和___偏执电路_____几部分电路组成。
18、集成运放非线性应用时，集成电路接成开环状态或引入___正反馈_____。
电子技术试题及答案
电子技术试题及答案一、选择题1. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可放大D. 可滤波答案：B2. 在数字电路中，逻辑“与”门的输出为高电平时，输入条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入均为低电平答案：A二、填空题1. 电子电路中，_______ 是指电路中电流的流动方向不随时间变化的电流。
答案：直流电2. 在半导体材料中，_______ 是指在室温下导电性能介于导体和绝缘体之间的材料。
答案：半导体三、简答题1. 请简述什么是晶体管的放大作用？答案：晶体管的放大作用是指利用晶体管的电流控制特性，将输入的微弱信号电流放大成较大的输出电流，从而实现信号放大的功能。
2. 什么是数字信号？请简述其特点。
答案：数字信号是一种用数字形式表示的信号，其特点是离散的，即信号的取值是离散的，而非连续的。
数字信号具有抗干扰能力强、易于存储和传输等优点。
四、计算题1. 假设有一个串联电路，电阻R1=100Ω，R2=200Ω，总电压U=300V，请计算通过R1的电流I1。
答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω =300Ω。
根据欧姆定律，电流I = U / R_total = 300V / 300Ω = 1A。
由于是串联电路，通过R1的电流I1等于总电流I，即I1 = 1A。
2. 一个数字逻辑电路中，有一个逻辑“或”门，输入A和B，当A=1，B=0时，求输出Y的值。
答案：根据逻辑“或”门的真值表，当A=1，B=0时，输出Y为1。
五、论述题1. 论述集成电路的发展对电子技术的影响。
答案：集成电路的发展极大地推动了电子技术的革新。
通过将多个电子元件集成在一个小型的硅芯片上，集成电路不仅减小了电子设备的体积和重量，还提高了电路的可靠性和性能。
此外，集成电路的广泛应用降低了生产成本，促进了电子设备在各个领域的普及。

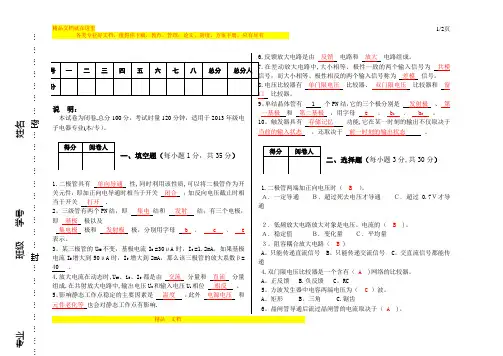

中职电子电器应用与维修专业(电子技术基础)期末考试卷及答案
放大电路组成。
共模差模信号。
比较器、双门限电压比较器和窗它的三个极分别是发射极、第e 、 b1 、 b2。
功能,它在某一时刻的输出不仅取决于前一时刻的输出状态。
每小题3分,共30分）B）。
Ｃ．超过0.7Ｖ才导B)。
Ｃ．平均量C。
交直流信号都能传A )网络的比较器。
C）波。
A )。
精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有---------------------------------------------------------------------------------------------------------------------------------------------------------- ---------------------------------------------------------精品文档--------------------------------------------------------------------- 2/2页A。
电路的负载 B.晶闸管的联刘容量C。
晶闸管阳极和阴极之间的电压7.单结晶体管振荡电路是利用单结晶体管发射特性中的（C）.A.截止区 B。
饱和区 C.负阻区8.能实现“有0出0，全1出1"的逻辑功能是（A）。
A。
与门 B。
或门C。
非门9。
能实现“有0出1，全1出0”的逻辑功能是（C）。
A.与门B.或门C。
与非门10。
欲表示十进制数的十个数码，需要二进制数码的位数是（C）。
A。
3位B。
2位C。
4位三、简答题（每小题5分，共15分）1.结合本学期所学，简述电容和电感在电子电路中能实现什么功能? 答：电容有“通交流阻直流”特性，因此在电路中可用来过滤信号;此外,电容有充放电特性，因此可以用来控制单结晶体管等控制电路，从而控制晶闸管导通.电感具有通直流阻交流的特性,因此也可以用来滤除交流信号。
电子技术基础与技能题库与参考答案
电子技术基础与技能题库与参考答案一、单选题（共40题，每题1分，共40分）1、集成运算放大器实质是一个A、阻容耦合的多级放大器B、单级放大器C、直接耦合的多级放大器D、变压器耦合的多级放大器正确答案：C2、国产集成8421BCD译码器输出高电平有效的是A、T331B、T1042C、C301D、T4042正确答案：C3、为了保证开关电源的输出稳压，开关电源中必须设置( )电路。
A、自动脉宽调整B、整流滤波C、自激开关调整D、自动保护正确答案：A4、当硅二极管加上0.3V正向电压时，该晶体二极管相当于A、阻值很小的电阻B、内部短路C、小阻值电路D、阻值很大的电阻正确答案：D5、下列逻辑函数等式，正确的是A、A+B=AB、AB=A+BC、A+(B+C)=A+CD、AB+AC=A(B+C)正确答案：D6、Q0~Q3为74LS194的A、串行数据输出端B、并行数据输端C、串行数据输入端D、并行数据输出端正确答案：D7、如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500正确答案：B8、74LS194寄存器是( )位双向寄存器。
A、4B、8C、32D、16正确答案：A9、将二进制代码赋予的特定含义翻译出来称为A、奇偶效验B、数据选择器C、译码D、编码正确答案：C10、功率放大电路的最大效率是指A、输出功率与功放管上消耗功率的比值B、最大不失真输出功率与电源提供功率的比值C、电源提供的功率和输出功率的比值D、输出功率和输入功率的比值正确答案：B11、使用4个触发器进行级联而构成二进制计数器时，最多可以对从0到( )的二进制数进行计数。
A、12B、15C、32D、16正确答案：D12、将或非门电路的所有输入端连接在一起，可实现( )功能。
A、非B、或非C、与非D、或正确答案：A13、一个三级放大电路，测得第一级的电压增益为0dB，第二级的电压增益为40dB，第三级的电压增益为20dB，则总的电压增益为A、0dBB、60dBC、80D、800正确答案：B14、具有记忆功能的逻辑电路是A、加法器B、显示器C、计数器D、译码器正确答案：C15、测试二输入端与非门逻辑功能时，要测试( )种输入信号的输出情况。
电工电子技术试题（含答案）
电⼯电⼦技术试题（含答案）⼀选择题：1、理想⼆极管的反向电阻为（ B ）。
A 零B ⽆穷⼤C 约⼏百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联⼀定值的电容，以提⾼功率因素，下列说法正确的是（ D ）。
(A)减少负载的⼯作电流 (B) 减少负载的有功功率(C)减少负载的⽆功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω（d ）30)t ω+o 6.两个完全相同的交流铁⼼线圈，分别⼯作在电压相同⽽频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.⼀负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
1、3ΩA、10VB、6mVC、1.5VD、6V2、有⼀额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。
A、2500B、100C、1D、0.13、⼀个电热器从220V的电源取⽤的功率为1000W，如将它接到110V 的电源上，则取⽤的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作⽤，是利⽤它的（ D ）。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某⼀负载消耗的有功功率为300W，消耗的⽆功功率为400var，则该负载的视在功率为（ c ）。
高一电子技术应用专业《电工技术基础》试卷详解
2014—2015学年度上期期末考试 高一电子技术应用专业《电工技术基础》试题 （本试卷满分100分 60分钟完卷）一、填空题（本题共有20个空，每空1分，共计20分） 1. 电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。
2. 习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。
3. 电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流 ；凡大小和方向恒定不变的电流称为直流电流。
4. 导体对电流的阻碍作用称为电阻。
5. 一般来说，金属的电阻率随温度的升高而增大，硅等纯净半导体和绝缘体的电阻率则随温度的升高而减小。
6. 电源电动势E=4.5 V ，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I= 1 A ，端电压U=4V 。
7. 一个电池和一个电阻组成了最简单的闭合回路。
当负载电阻的阻值增加到原来的3倍时，电流变为原来的一半，则原来内、外电阻的阻值比为1：1。
8. 一个220 V ／100 W 的灯泡，其额定电流为0.45A ，电阻为484Ω。
9. 两个相互绝缘又靠的很近的导体组成一个电容器。
这两个导体称为电容器的两个极板，中间的绝缘材料称为电容器的介质。
10. 电容的单位是法拉（F ），比它小的单位是微法（μF ）和皮法（pF ），它们之间的换算关系为：1F=106μf =1012 pF 。
11. 已知一正弦交流电流i=sin (314t-π4 )A ，则该交流电的最大值为1A ，有效值为 2 2 A ，频率为50HZ ，周期为0.02S ，初相位为-π4 。
12. 阻值为R 的电阻接入2V 的直流电路中，其消耗功率为P ，如果把阻值为R 的电阻接到最大值为2V 的交流电路中，它消耗的功率为P/2。
二、单项选择题（本题共有10个小题，每小题2分，共计20分）班级 姓名 学号 --------⊙--------⊙--------⊙--------⊙--------密封线内请勿答题--------⊙--------⊙--------⊙--------⊙--------1. 国际规定，电压（ C ）V 以下不必考虑防止电击的危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题：（每空3分，共15分）
1．逻辑函数有四种表示方法，它们分别是（ ）、（ ）、（ ）和（ ）。
2．将2004个“1”异或起来得到的结果是（ ）。
3．由555定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。
4．TTL 器件输入脚悬空相当于输入（ ）电平。
5．基本逻辑运算有: （ ）、（ ）和（ ）运算。
6．采用四位比较器对两个四位数比较时，先比较（ ）位。
7．触发器按动作特点可分为基本型、（ ）、（ ）和边沿型； 8．如果要把一宽脉冲变换为窄脉冲应采用 （ ） 触发器
9．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（ ）电路和（ ）电路。
10．施密特触发器有（ ）个稳定状态.，多谐振荡器有（ ）个稳定状态。
11．数字系统按组成方式可分为 、 两种； 12．两二进制数相加时，不考虑低位的进位信号是 （ ） 加器。
13．不仅考虑两个____________相加，而且还考虑来自__________相加的运算电路，称为全加器。
14．时序逻辑电路的输出不仅和_________有关，而且还与_____________有关。
15．计数器按CP 脉冲的输入方式可分为___________和___________。
16．触发器根据逻辑功能的不同，可分为___________、___________、___________、___________、___________等。
17．根据不同需要，在集成计数器芯片的基础上，通过采用___________、___________、___________等方法可以实现任意进制的技术器。
18．4. 一个 JK 触发器有 个稳态，它可存储 位二进制数。
19．若将一个正弦波电压信号转换成同一频率的矩形波，应采用 电路。
20． 把JK 触发器改成T 触发器的方法是 。
21．N 个触发器组成的计数器最多可以组成 进制的计数器。
22．基本RS 触发器的约束条件是 。
23．对于JK 触发器，若K J =，则可完成 T 触发器的逻辑功能；若K J =，则可完成 D 触发器的逻辑功能。
二．数制转换（5分）：
1、（１１．００１）２＝（ ）１６＝（ ）１０
2、（８Ｆ．ＦＦ）１６＝（ ）２＝（ ）１０
3、（ ２５．７）１０＝（ ）２＝（ ）１６
4、（＋１０１１Ｂ）原码＝（ ）反码=( )补码
5、（－１０１０１０Ｂ）原码＝（ ）反码=( )补码
三．函数化简题：（5分） 1、 化简等式
Y ABC ABC ABC =++ C B AC B A Y ++=
D C A C B A B A D C Y ++⊕=)(，给定约束条件为：ＡＢ＋ＣＤ＝０
2 用卡诺图化简函数为最简单的与或式（画图）。
(0,2,8,1
0Y m =
∑ 四．分析题（30分）
1、分析如图所示组合逻辑电路的功能。
2．试分析如图3所示的组合逻辑电路。
(15分) 1）. 写出输出逻辑表达式； 2）. 化为最简与或式； 3). 列出真值表； 4). 说明逻辑功能。
3. 七、分析如下时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图。
（２０）
A B C
Y &
& & &
图4
4．74161组成的电路如题37图所示，分析电路，并回答以下问题
（1）画出电路的状态转换图（Q3Q2Q1Q0）；
（2）说出电路的功能。
（74161的功能见表）
题37图
六．设计题：（30分）
1．要求用与非门设计一个三人表决用的组合逻辑电路图，只要有2票或3票同意，表决就通过（要求有真值表等）。
2. 试用JK触发器和门电路设计一个十三进制的计数器, 并检查设计的电路能否自启动。
(14分)
七．（10分）试说明如图 5所示的用555 定时器构成的电路功能，求出U T+ 、U T- 和ΔU T ，并画出其输出波形。
（10分）
图5
答案：
一．填空题
1．真值表、逻辑图、逻辑表达式、卡诺图；
2．0；
3．施密特触发器、单稳态触发器
4．高
5．与、或、非
6．最高
7．同步型、主从型；
8．积分型单稳态
9．TTL 、CMOS ;
10．两、0 ；
11．功能扩展电路、功能综合电路；
12．半
13．本位（低位），低位进位
14．该时刻输入变量的取值，该时刻电路所处的状态
15．同步计数器，异步计数器
16．RS触发器，T触发器，JK触发器，Tˊ触发器，D触发器
17．反馈归零法，预置数法，进位输出置最小数法
18．两，一
19．多谐振荡器
20．J=K=T
21．2n
22．RS=0
二．数制转换（１０）：
1、（１１．００１）２＝（３．２）１６＝（３．１２５）１０
2、（８Ｆ．ＦＦ）１６＝（１０００１１１１．１１１１１１１１）２＝（１４３．９９６０９３７）１０
3、（２５．７）１０＝（１１００１．１０１１）２＝（１９．Ｂ）１６
4、（＋１０１１Ｂ）原码＝（０１０１１）反码=(０１０１１ )补码
5、（－１０１０１０Ｂ）原码＝（１０１０１０１）反码=(１０１０１１０ )补码
三．化简题：
1、利用摩根定律证明公式
反演律（摩根定律）： 2、画出卡诺图
化简得 Y AC AD =+ 四．分析题20分） 1．1、写出表达式
2、画出真值表
3、当输入A 、B 、C 中有2个或3个为1时，输出Y 为1，否则输出Y 为0。
所以这个电路实际上是一种3人表决用的组合电路：只要有2票或3票同意，表决就通过。
2．
（1）逻辑表达式
C
B A Y
C B A AB Y ⊕⊕=⊕+=21)(
（2）最简与或式：
ABC C B A C B A C B A Y BC
AC AB Y +++=++=21
（3） 真值表
AB Y =1
BC Y =2CA Y =3CA BC AB Y ++=A B C Y 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 0 0 1 0 1 1
1
：
⎪ ⎩ ⎪ ⎨
⎧ ⋅ = + + = ⋅ B A B A B A B A AB CD 00 01 11 10 00 m 0 m 4 m 12 m 8 01 m 1 m 5 m 13 m 9 11 m 3 m 7 m 15 m 11 10 m 2 m 6 m 14 m 10
4变量卡诺图
A B C Y 1 Y 2 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0
1 1 1 0 0 1 1 1 1
1
1
（4）逻辑功能为：全加器。
3. １）据逻辑图写出电路的驱动方程： 10=T 01Q T = 102Q Q T = 2103Q Q Q T =
２）求出状态方程：
01
0Q Q n =+
101011Q Q Q Q Q n +=+
2102101
2Q Q Q Q Q Q Q n +=+ 3210321013Q Q Q Q Q Q Q Q Q n +=+
３）写出输出方程：C ＝3210Q Q Q Q
４）列出状态转换表或状态转换图或时序图：
5) 从以上看出，每经过16个时钟信号以后电路的状态循环变化一次；同时，每经过16个时钟脉冲作用后输出端C 输出一个脉冲，所以，这是一个十六进制记数器，C 端的输出就是进位。
CP Q 3 Q 2 Q 1 Q 0 等效十进制数 C 0 0 0 0 0 0 0 1 0 0 0 1 1 0 2 0 0 1 0 2 0 ……
15 1 1 1 1 15 0 16 0 0 0 0 0 0
解：（1）状态转换表：
Q n3Q n2Q n1Q n0Q n+13Q n+12Q n+11Q n+10
0 0 0 0 0 0 0 1
0 0 0 1 0 0 1 0
0 0 1 0 0 0 1 1
0 0 1 1 0 1 0 0
0 1 0 0 0 1 0 1
0 1 0 1 0 1 1 0
0 1 1 0 0 1 1 1
0 1 1 1 1 0 0 0
1 0 0 0 1 0 0 1
1 0 0 1 1 0 1 0
1 0 1 0 1 0 1 1
1 0 1 1 0 0 0 0 状态转换图：
（2）功能：11进制计数器。
从0000开始计数，当Q 3Q 2Q 1Q 0 为1011时，通过与非门异步清零，完成一个计数周期。
五．设计题： 1.
1、画出真值表
2写出表达式
3画出逻辑图
2.解：根据题意，得状态转换图如下：
0000
0001
0010
0011
0100
0101
0110
0111
1000
1001
1010
1011
Q 3Q 2Q 1Q 0
CA BC AB Y ++= A B C Y 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 0 0 1 0 1 1
1
A
B
C Y &
& & &
所以：
能自启动。
因为：
七．, , ，波形如图5 所示
图 5。
