钢结构常用表面处理(除锈)
钢结构的除锈处理办法及防锈漆和防火涂料施工设计方案及对策
第一节钢结构的除锈处理办法及防锈漆和防火涂料施工方案1涂装施工概况本工程涂装工程，包括屋面桁架钢梁及厂房外立面抗风柱，雨棚、楼梯等钢结构防腐涂装和防火涂装。
其中防腐涂装分为构件制作厂防腐底漆和中间漆的整体涂装和构件现场防腐漆修补涂装、面漆涂装两部分。
构件的防火涂料在钢梁安装、防腐涂装后进行涂装。
1.1防腐涂装技术要点1.2防火涂料本工程防火涂料材料采用超薄型防火涂料（厚度按耐火极限确定）。
耐火极限>1.5小时。
防火涂料导热系数不应大于0.1W/m℃。
本工程所用防火材料需通过有关消防部门的认可。
外露部分尚应满足外观设计的要求。
防火涂料与钢结构防锈必须相容。
防火涂料的性能、涂层厚度及质量要求应符合《钢结构防火涂料》（GB14907）和《钢结构防止火涂料应用技术规》（CECS24）的要求。
钢结构防火涂料必须通过国家检测单位的检测。
2钢构件制作厂的防腐涂装本工程钢构件的防腐耐久年限要求为不小于20年。
所有钢构件除现场焊接、高强螺栓连接部位不在制作厂涂装外，其余部位均在制作厂完成表面除锈处理和防腐底漆、中间漆的涂装。
现场焊接处及高强螺栓连接部位待现场构件安装完成后在现场进行补漆处理。
钢桁架、钢梁等构件在工厂加工完成后先进行表面处理，包括焊缝打磨光顺、锐边打磨成圆角、切割边打磨等；随后进行除油、除盐份等清洁处理。
梁、柱等构件采用抛丸除锈，除锈等级不低于Sa2.5级，除锈后表面粗糙度为40-70微米。
除锈除尘后，钢结构部件在工厂按涂装工艺进行防腐涂装。
钢构件防腐涂装采用环氧富锌底漆三道，保证漆膜厚度大于50微米。
2.1构件表面处理本工程钢构件采用抛丸除锈。
抛丸除锈是利用抛射机叶轮中心吸入磨料和叶尖抛射磨料的作用，使磨料在抛射机的叶轮，由于自重经漏斗进入分料轮，同叶轮一起高速旋转的分料轮使磨料分散，并从定向套口飞出。
从定向套口飞出的磨料被叶轮再次加速后，射向物件表面，以高速的冲击和摩擦除去钢材表面的锈和氧化铁皮等污物。
钢结构除锈方法(一)
钢结构除锈方法(一)钢结构除锈的方法概述钢结构除锈是指将钢结构上的锈蚀物清除掉，保持钢材的表面洁净，并防止继续锈蚀。
除锈可以延长钢结构的使用寿命，保证其安全性和稳定性。
本文将介绍几种常用的钢结构除锈方法。
手工除锈手工除锈是最基础的除锈方法，适用于小面积的钢结构。
具体步骤如下： 1. 使用金刚砂纸、刮刀等工具将钢结构表面锈蚀物刮除；2. 用刷子清理刮除的锈蚀物，将其彻底清除；3. 使用溶剂擦拭表面，将残留的锈蚀物和污垢清除干净。
手工除锈的优点是简单易行，不需要专门的设备，缺点是效率较低，不适用于大面积的除锈作业。
机械除锈机械除锈是利用机械设备对钢结构进行除锈的方法，适用于中小型的钢结构。
具体方法如下： 1. 使用除锈刷、除锈机等设备对钢结构表面进行刷洗，去除表面的锈蚀物； 2. 经过刷洗后，使用高压水枪对钢结构进行冲洗，将刷洗下来的残留物冲净； 3. 对冲洗后的表面进行喷砂或抛丸处理，增加表面的粗糙度，方便涂装。
机械除锈的优点是能够快速有效地除去大面积的锈蚀物，缺点是对机械设备要求较高，需要专门的设备。
化学除锈化学除锈是利用化学溶剂对钢结构进行除锈的方法，适用于各种规模的钢结构。
具体步骤如下： 1. 选择适当的除锈剂，根据锈层的性质和厚度进行选择； 2. 将除锈剂均匀地涂抹或浸泡在钢结构表面，使其充分接触； 3. 根据除锈剂的说明，等待一定时间后，用清水冲洗表面，将除锈剂冲净。
化学除锈的优点是能够彻底去除锈蚀物，适用于各种规模的钢结构，缺点是需要注意除锈剂的安全使用和处理。
阳极除锈阳极除锈是一种电化学方法，利用阳极溶解钢结构上的锈蚀物，适用于大面积的钢结构。
具体步骤如下： 1. 将除锈设备正确连接电源，根据要求设置合适的电流和时间； 2. 将钢结构浸入电解液中，设备会自动完成除锈过程； 3. 除锈完成后，将钢结构从电解液中取出，用水冲洗干净。
阳极除锈的优点是可以对大面积的钢结构进行快速彻底的除锈，缺点是设备较为复杂，需要一定的操作技巧。
钢结构防腐蚀措施

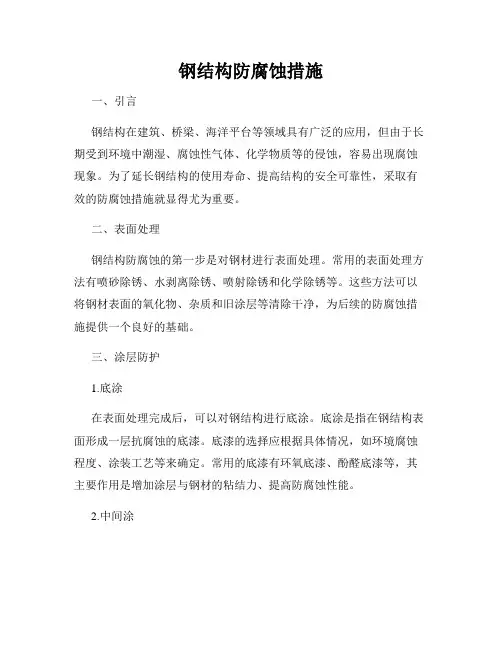

钢结构防腐蚀措施一、引言钢结构在建筑、桥梁、海洋平台等领域具有广泛的应用，但由于长期受到环境中潮湿、腐蚀性气体、化学物质等的侵蚀，容易出现腐蚀现象。
为了延长钢结构的使用寿命、提高结构的安全可靠性，采取有效的防腐蚀措施就显得尤为重要。
二、表面处理钢结构防腐蚀的第一步是对钢材进行表面处理。
常用的表面处理方法有喷砂除锈、水剥离除锈、喷射除锈和化学除锈等。
这些方法可以将钢材表面的氧化物、杂质和旧涂层等清除干净，为后续的防腐蚀措施提供一个良好的基础。
三、涂层防护1.底涂在表面处理完成后，可以对钢结构进行底涂。
底涂是指在钢结构表面形成一层抗腐蚀的底漆。
底漆的选择应根据具体情况，如环境腐蚀程度、涂装工艺等来确定。
常用的底漆有环氧底漆、酚醛底漆等，其主要作用是增加涂层与钢材的粘结力、提高防腐蚀性能。
2.中间涂在底涂后，可以进行中间涂的施工。
中间涂的作用是增加涂层的厚度，进一步提高钢结构的防腐蚀性能。
常用的中间涂有环氧中间涂、聚氨酯中间涂等。
3.面涂最后一道防腐蚀涂层是面涂，即在中间涂施工结束后，在钢结构表面刷上最后的涂层。
面涂的选择主要考虑颜色、光泽度、耐候性等方面的要求。
常见的面涂有聚氨酯面涂、氟碳面涂等。
四、防腐蚀工艺除了涂层防护外，还可以采取其他防腐蚀工艺来增强钢结构的防腐蚀能力。
1.热浸镀锌热浸镀锌是一种常用的防腐蚀工艺，它能够在钢材表面形成一层均匀而致密的锌层，从而有效防止钢材被腐蚀。
热浸镀锌工艺广泛应用于钢结构的制造和使用中。
2.阴极保护钢结构可以通过阴极保护来进行防腐蚀。
阴极保护是利用外电源将钢结构作为阴极，使其与阳极（如铁、铝等）连接起来，从而形成一个电路，通过电流的作用保护钢材不被腐蚀。
五、定期检测和维护钢结构的防腐蚀措施只有在定期检测和维护的基础上才能发挥最大效用。
定期检测可以及时发现腐蚀情况，及时采取措施进行修复；维护工作包括补涂、刷漆、除尘等，保持钢结构的良好状态。
六、结语钢结构防腐蚀措施是保障钢结构安全可靠的重要环节。
钢结构的除锈方法
钢结构的除锈方法
钢结构的除锈方法通常包括以下几种：
1. 机械除锈：使用机械设备（如钢丝刷、砂轮等）对钢结构表面进行物理磨擦，去除锈迹。
这种方法简单、效率高，但可能会对钢表面造成一定的划伤。
2. 钢丸除锈：通过高速喷射钢丸或铜丸等金属颗粒，将钢结构表面的锈迹冲击和抛射除去。
这种方法可彻底清除锈迹，还可提高钢结构的表面粗糙度，有利于涂层附着。
3. 钢刷除锈：使用金属刷对钢结构表面进行刷洗，去除锈迹。
这种方法简单易行，但相对效率较低，且可能对钢表面造成划伤。
4. 化学除锈：使用各种化学药剂喷洒或浸泡钢结构，使锈迹发生化学反应后溶解或脱落。
这种方法有时需要较长时间处理，但适用于复杂形状或难以进行机械处理的钢结构。
除以上方法之外，还可以结合防腐涂层技术，通过涂覆特殊的防锈涂层来保护钢结构不被锈蚀。
需要根据具体的环境条件和钢结构状况选择合适的除锈方法。
钢结构除锈方案范文

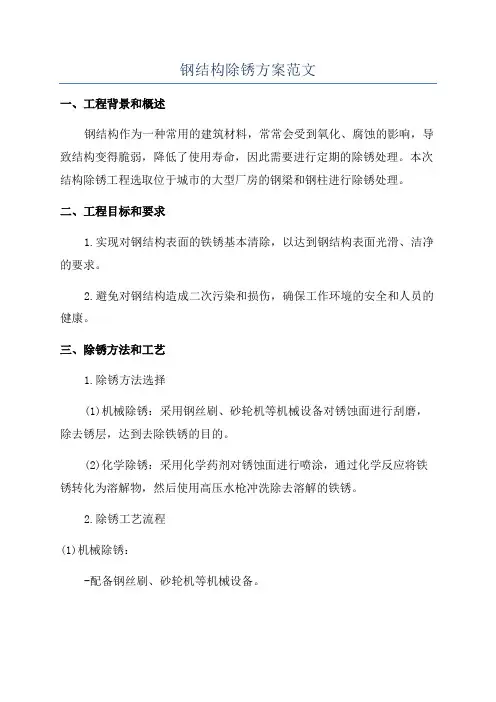

钢结构除锈方案范文一、工程背景和概述钢结构作为一种常用的建筑材料，常常会受到氧化、腐蚀的影响，导致结构变得脆弱，降低了使用寿命，因此需要进行定期的除锈处理。
本次结构除锈工程选取位于城市的大型厂房的钢梁和钢柱进行除锈处理。
二、工程目标和要求1.实现对钢结构表面的铁锈基本清除，以达到钢结构表面光滑、洁净的要求。
2.避免对钢结构造成二次污染和损伤，确保工作环境的安全和人员的健康。
三、除锈方法和工艺1.除锈方法选择(1)机械除锈：采用钢丝刷、砂轮机等机械设备对锈蚀面进行刮磨，除去锈层，达到去除铁锈的目的。
(2)化学除锈：采用化学药剂对锈蚀面进行喷涂，通过化学反应将铁锈转化为溶解物，然后使用高压水枪冲洗除去溶解的铁锈。
2.除锈工艺流程(1)机械除锈：-配备钢丝刷、砂轮机等机械设备。
-按照规定的除锈顺序，将钢梁、钢柱等表面的铁锈进行机械刮除，确保去除铁锈。
注意工人安全防护，防止受伤和层流现象。
-除锈完成后，对整个工作面进行清洁，以保持环境干净。
(2)化学除锈：-配备化学药剂喷涂设备、高压水枪等工具。
-使用化学药剂喷涂设备将除锈药剂均匀喷涂在钢梁、钢柱等锈蚀表面上。
注意药剂用量和喷涂均匀度。
-等待一定时间，使化学药剂与锈蚀表面的铁锈发生反应，转化为溶解物。
-使用高压水枪进行冲洗，冲洗过程中可以适当调整水枪的压力和喷嘴的角度，以确保除去所有的溶解铁锈。
-冲洗完成后，对整个工作面进行清洁，以保持环境干净。
四、质量控制措施1.对工期进行合理安排，确保工程按时完成。
2.严格操作规范，加强安全管理，提高工作效率。
3.进行质量控制检测，包括对除锈面的清洁度进行检查和质量认可。
4.采用合适的环境保护措施，避免二次污染。
五、安全措施1.对所有工作人员进行钢结构除锈操作的培训，确保工人具备相应的安全防护知识和操作技能。
2.配备合格的安全防护设备，如安全帽、防护服、护目镜等防护用品，确保工人的人身安全。
3.使用化学药剂时，注意其药剂的毒性和易燃性，确保操作过程中不发生事故。
钢结构人工除锈方案
钢结构人工除锈方案
钢结构人工除锈方案通常包括以下步骤：
1. 准备工作：在进行钢结构除锈之前，需要进行一系列准备工作，如清除钢结构表面的杂物和灰尘，保证工作区域的安全，并确保所使用的工具和设备完好和可靠。
2. 选择合适的除锈方法：根据钢结构的锈蚀程度，可以选择适合的除锈方法，常见的方法包括手工刮除和机械除锈（如砂轮除锈、喷砂除锈等），化学除锈，电解除锈等。
3. 手工刮除：使用手工工具（如刮刀、钳子等）将钢结构表面的锈层逐一刮除，确保表面清理干净，不留任何锈迹。
4. 机械除锈：使用机械设备（如砂轮机、喷砂设备等）将钢结构表面的锈层除去，常用于较厚的锈层。
在使用机械设备时，需要注意控制速度和压力，以避免对钢结构造成损坏。
5. 化学除锈：使用化学溶液（如酸洗溶液）将钢结构表面的锈层溶解掉。
化学除锈需要注意安全性和环境保护，确保正确使用化学品，并做好废液的处理。
6. 电解除锈：使用电化学方法将钢结构表面的锈层电离和溶解。
这种方法可以在不破坏钢结构的情况下高效地除去锈层，并且可以保持钢材表面的平整度。
7. 涂漆防腐：在完成除锈后，对钢结构进行涂漆防腐处理，以
保护钢材不再生锈。
选择合适的涂料和涂装方法，确保涂层的均匀性和附着力。
除锈过程中，需要注意安全防护措施，如佩戴防护服、手套、护目镜等，确保作业人员的安全。
此外，根据具体情况，可能需要进行除锈过程的监测和检测，以确保除锈效果达到预期。
钢结构除锈方法及标准
最新钢结构除锈
除锈去污的方法大致有以下几种：
A、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。
它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。
它成本相对便宜但耐用性稍差。
在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。
钢丝切丸是用废旧钢丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。
后者的抛丸表面更粗糙一些。
B、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。
C、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。
石英砂的来源有：河砂、海砂及人造砂等。
砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。
海砂在使用前应祛除其盐份。
以上两种除锈方法对环境湿度要求小于85%。
D、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。
但酸洗不能够达到抛丸或喷丸的表面粗糙。
钢结构除锈防腐刷漆施工技术规范及验收标准全套
钢结构除锈防腐刷漆施工技术规范及验收标准全套一、钢结构防腐施工技术规范1、钢结构表面清理除锈1.1 表面除锈前先将有积灰积块的地方，使用专用工具将积块打碎清理,利用铲刀、小铁锤等除去钢材表面上松动、翘起的氧化皮，疏松锈蚀的涂层及其它污物清理干净。
1.2 钢结构防腐表面必须打磨至St2级及以上标准，以便新的油漆涂装后更好的咬合。
1.3 钢结构本体表面除锈后要及时用吸尘器、毛刷等工具进行清理,验收合格后才能进行底漆涂装，验收不合格的地方必须重新打磨除锈达到规定标准方可涂漆。
2、油漆选用及漆膜厚度2.1 为保证防腐质量，建议选用知名品牌油漆。
2.2 设备防腐油漆喷涂需按照两底两面执行，每层油漆干膜厚度不小于30μm,油漆干膜总厚度不小于120μm o3、油漆涂装3.1 油漆领用需核实颜色与原设备一致，施工前进行试刷确认。
3.2 表面处理验收合格后，室外设备需在6小时内，室内需在8小时内进行底漆涂装，以免设备返锈。
如有返锈需重新打磨除锈后方可施工。
3.3 油漆稀释剂配兑严格按照产品说明书要求配制，根据工程量配料。
3.4 涂装前要做好其他设备的保护，以免造成油漆滴、溅。
3.5 涂装可采用人工手刷和机器喷涂方式，人工手刷时，将刷子或滚筒的2/3沾上油漆，拿出时，有油漆的一边向上进行涂刷。
死角位置涂漆时，用刷或滚筒尖沾上油漆作来回弹拍涂装。
使用后的漆刷或滚筒要及时用稀料洗干净，以免刷毛变硬，刷柄要保持清洁。
3.6 涂装按自上而下，先里后外的Jll三进行，涂装时应精心操作，涂层均匀一致，不允许有针孔、气泡、裂纹、脱落、流挂、漏涂等缺陷，面漆要求均匀、光亮、完整。
3.7 涂刷施工的适宜温度应在5-35。
C之间，相对湿度须小于85%,露点温度3。
（：以上。
风、雨、雪、雾和较大风尘天气环境，杜绝施工。
3.8 进行每一道涂装工序时，需待上道漆膜达到表干后，再进行下道涂料的涂装，以防止出现漆膜起皱、桔皮等质量缺陷。
出现质量问题后应先查明原因，再根据质量问题种类进行修补，修补完工合格后，再进行下道工序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构常用表面处理钢结构要获得很好保护，并不取决于使用的涂料有多好，最关键的是表面处理的程度。
表面处理就好比是建筑的基础，如果基础很差，大厦就会傾斜，这方面最著名的莫过于意大利的比萨斜塔。
如果涂料系统没有很好的基础（表面处理），那么就会比预料的使用寿命要短，比如说本来设计为十年的使用寿命，结果只有五年，或者更糟的结果就是在一年内或更短期内恶化而失去效用。
无论是缩短使用寿命还是短期内涂料系统的恶化，都意味着业主在经济上的损失涂装界的实际经验也表明，表面处理质量对涂层本身性能有着比其它因素更大影响。
一旦选定了合适的涂料系统，如果表面处理很差，涂层质量也会很差。
只有良好的表面处理，涂覆上去的涂料才能发挥其效用。
对于涂装施工人员来说，必须认识到表面处理的重要性，这样才能把工作做的更好。
在涂料专家的观点上看涂装问题，最重要的是涂漆前的表面处理，而非涂料本身。
笔者曾接触过一个超市网架钢结构工程，腐蚀防护工程中选用了水性无机富锌底漆干膜厚度40微米，而在实际的施工过程中表面处理只进行了简单的钢丝刷除锈，结果是可想而知的。
通常新建结构所要求的表面处理最好都是Sa 2．5级，而使用无机富锌漆的唯一可接受的表面处理要求也是Sa 2．5级。
因此，对于表面处理的选择来说，不同的项目要求，不同的涂料特性，对表面处理的要求都会有很大差异。
判断在表面处理的程度时，我们要引用到很多的标准。
在实际工作中经常会遇到的表面处理标准主要有：（1）GB 8923－88（2）ISO 8501－1：1988（3）SIS 055900：1967（4）SSPC/NACEGB8923－88是我国的国家标准，ISO8501则是现在普遍采用的国际标准，SIS 055900是世界上最早的影响也最大的标准。
美国由于科技力量的强大，SSPC/NACE是他们使用的主要标准而不使用ISO国际标准，并且随着NACE在全球推广涂装检查培训认证，以及很多钢结构设计机构使用这一标准，因此在中国SSPC/NACE标准也经常会遇到。
表面处理中影响最大的标准是瑞典标准SIS 05 5900 1967，该标准最早由瑞典腐蚀研究所、美国测试和材料协会（ASTM）和钢结构涂装协会（SSPC）联合制定。
其它国家的标准，比如德国DIN 55928、丹麦DS 2019等都是在此基础上建立起来的。
瑞典标准现在已经与国际标准ISO 8501－1：1988合并且由后者取代。
标准中的照片和定义、描述得到了最大程度的保留。
中国的国家标准GB8923等效采用于ISO8501－1：1988，因此在本这里将不再作更多介绍。
ISO 8501－1：1988是目测评定钢材锈蚀等级和表面处理等级的依据，它包括了28张彩色照片和相应的文字说明。
其中24张照片来自原瑞典标准，另外4张来自于原德国标准DIN 55928的第四部分，附录1（1978年8月），“有机涂层防止钢结构的腐蚀，表面预处理及检测，照片标准。
”ISO8501－1采用了原瑞典标准的主要内容，其主要理由是：（1）SIS 05 5900已经得到了全世界的认可和广泛应用（2）摄制一套全新的照片花费太高，而且不一定会有实质性改进（3）在已建立的这个腐蚀标准等级体系有关的，以前和现有文件，在将来可以不做修改而毫不混淆地继续使用ISO8501的这一部分比SIS055900早期版本适用范围稍有扩大，它包括除了氧化皮和铁锈以外还残存粘着的油漆和其他异物的钢材表面。
ISO 8501－1：1988将未涂装过的钢材表面原始程度按氧化皮覆盖程度和锈蚀程度分为四个等级，分别以A、B、C、D表示，并有相应的照片对照。
A 大面积复盖粘着的氧化皮，而几乎没有铁锈的钢材表面B 已开始锈蚀，且氧化皮已开始剥落的钢材表面C 氧化皮已因为锈蚀而剥落或者可以刮除，但在正常视力观察下仅见到少量点蚀的钢材表面D 氧化皮已因锈蚀而剥离，在正常视力观察下，已可见普遍发生点蚀的钢材表面ISO 8501对于预处理的方法和除锈程度的若干等级由除锈作业之后表面状态的方案描述以及典型样板照片共同定义。
每一预处理等级都标有和所采用的清理方法类别相对应的字母“Sa”、“St”或“F1”。
如果字母后面有阿拉伯数字，则它表示清除氧化皮、铁锈和原有涂层的程度。
照片标有除锈前原有锈蚀等级和预处理等级的符号，如BSa2 ½；，表示锈蚀等为B级的钢板喷射处理到Sa2 ½；级。
有14张照片，A Sa2 ½；到D Sa3，它们是表示用含有石英砂的磨料进行干法喷射清理后的钢材表面状况。
许多国家禁止在密闭的地方使用含有石英砂的磨料，除非严格控制条件。
因此，其它类型和其它颜色的磨料常常用于干法喷射清理。
这些磨料可能使钢材表面具有不同的外观，即使经过仔细清理之后仍是如此。
在标准中没有ASa1、ASt2和ASt3的照片，因为这些预处理等级是不能实现的，现有的照片已足以表示其特征。
在标准中如果使用了“异物”这个术语，可能包括可溶于水的盐分和焊渣。
这些异物用干法喷射清理、手工和动力工具清或火焰清理不可能从表面上完全清除，应采用湿法喷射清理。
如果氧化皮、铁锈或油漆涂层能以腻子刮刀刮掉，则应看作附着不牢。
（1）手工和动力工具除锈用手工动力工具，例如用手工铲刀、钢丝刷、机动钢丝刷和打磨机械等工具进行的表面预处理，以字母“St”表示。
手工和动力工具清理前，任何厚的锈层应予以铲除，可见的油脂和污垢也应予以清除。
手工和动力清理后，表面应清除浮灰和碎屑。
本标准不设预处理等级St1级，因为达到这个等级的表面不适于涂装。
St2 彻底的手工和动力工具除锈在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且几乎没有附着不牢的氧化皮，铁锈、油漆涂层和异杂物。
参见照片B St2、C St2和D St2。
St3 非常彻底的手工和动力工具除锈同St2，但表面处理要彻底得多，表面应具有金属底材的光泽。
参见照片B St3、C St3和D St3。
（2）喷射清理以喷射清理方式进行的表面预处理，以字母“Sa”表示。
喷射清理前，任何厚的锈层应予铲除，可见的油脂和污垢也应予清除。
喷射清理后，表面应清除浮灰和碎屑。
Sa1 轻度喷射处理在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮，铁锈、油漆涂层和异物。
参见照片B Sa1、C Sa1和D Sa1。
Sa2 彻底喷射处理在不放大的情况下进行观察时，表面应无可见油脂和污垢，并且几乎没有氧化皮、铁锈、油漆涂层和异物。
任何残留物应当是牢固附着的。
参见照片B Sa2，C Sa2和D Sa2。
Sa2 ½；非常彻底的喷射处理在不放大的情况下进行观察时，表面应无可见的油脂和污垢，并且没有氧化皮、铁锈、油漆涂层和异物。
任何残留的痕迹应仅是点状或条纹状的轻微色斑。
参见照片A Sa2 ½；、B Sa2 ½；、C Sa2 ½；和D S2 ½；。
Sa3 使钢材表观洁净的喷射清理在不放大的情况下进行观察时，表面应无可的油脂和污垢，并且氧化皮、铁锈、油漆涂层和异物。
该表面应具有均匀的的金属色泽。
参见照片A Sa3、B Sa3、C Sa3和D Sa3。
（3）火焰除锈用火焰清理的方式进行的表面预处理，以字母“F1”表示。
火焰清理应包括最后用动力钢丝刷清除幅于火焰加热作业而产生的附着，用手工钢丝刷清理的表面达不到涂装要求。
火焰清理前，任何厚的锈层应予铲除。
F1 火焰除锈在不放大的情况下进行观察时，表面应无氧化皮，铁锈、油漆涂层及其它异物，任何残留痕迹应显示为表面退色（不同颜色的阴影），不同颜色的暗影。
参见照片A F1、B F1、C F1和D F1。
美国钢结构涂装协会SSPC（Steel Structure Painting Council）制订的标准也是在世界上影响广泛的表面处理标准，尤其是在北美地区。
常用的两个标准SSPC－VIS1（干式喷砂清理的钢材表面指导和参考照片，2002年修订版）和SSPC－VIS3（动力工具和手动工具清理目测标准，2003年修订版）。
国家腐蚀工程师协会NACE（National Association of Corrosion Engineers）已经与SSPC在科研技术方面进行了联合，1994年10月，NACE和SSPC联合制订并颁布了新的表面处理标准SSPC/NACE VIS 1。
要注意的是，NACE并没有手工和动力工具除锈的标准。
新版标准与以前相比，是增加了原来涂过油漆的表面状态及其经过处理后的外观。
可以参考GB 8923 《涂装前钢材表面锈蚀等级和除锈等级》钢材表面原始锈蚀程度等级分A，B，C，D四个锈蚀等级：A级：全面地覆盖着氧化皮而几乎没有铁锈的钢材表面B级：已发生锈蚀，且部分氧化皮已经剥落的钢材表面C级：氧化皮已因锈蚀而剥落或者可以刮除，且有少量点蚀的钢材表面D级：氧化皮已因锈蚀而全面剥离，且已普遍发生点蚀的钢材表面钢材表面除锈后的质量等级分St2，St3，Sa1，Sa2，Sa2．5五个除锈等级：St2：彻底的手工和动力工具除锈St3：非常彻底的手工和动力工具除锈Sa1：轻度的喷射或抛射除锈Sa2：彻底的喷射或抛射除锈Sa2．5：非常彻底的喷射或抛射除锈锈蚀等级和除锈等级的典型样板照片见GB 8923 《涂装前钢材表面锈蚀等级和除锈等级》。
