接盘(jiē pán)加工工艺规 程卡片
工序号 工种 工 序 内 容
加工简图
设备
1
锻
锻造毛坯
三爪自定心卡盘夹
小端，粗车大端面
2
车 见平，粗车大外圆
至Ø96。
车床
第二十页，共29页。
工序号 工种 工 序 内 容
加工简图
调头夹大端，粗车
小端面保证总长52，
3
第三页，共29页。
传动轴工艺规程
(guīchéng)卡片
工 序
工 种
工序内容
加工简 图
设 备
1
下 料
圆钢ø60×265
锯 床
车一端面见平；调 2 车 头，车另一端面保
证总长259。
车 床
3
车
钻一端中心孔；钻 另一端中心孔。
车 床
第四页，共29页。
工工 序种
工序内容
加工简 图
设 备
用尾架顶尖顶住，粗
10
铣
深度比图样规定尺 寸多铣0. 25mm,作
为磨削的余量。
加工简图
设 备
铣 床
11 钳 修研两端中心孔
车 床
第九页，共29页。
工工 序种
工序内容
加工简图
设 备
磨外圆Q,M,并用砂
轮端面靠磨台肩H,1,
12 磨 调头，磨外圆N，尸， 靠磨台肩G。
外 圆 磨 床
13 检
检验
第十页，共29页。
2.中间轴机械加工工艺规程 中间轴的材料(cáiliào)为45号钢，生 产批量为600件，中间轴如下图：
第十三页，共29页。
工序号 工序名称
典型零件的机械加工工艺分析.doc
第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。
2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。
本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。
§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。
在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。
2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。
充分利用现有生产条件，少花钱、多办事。
3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。
由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。
所用术语、符号、计量单位、编号都要符合相应标准。
必须可靠地保证零件图上技术要求的实现。
在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。
§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。
2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。
其主要内容包括：（1)分析零件的作用及零件图上的技术要求。
(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。
典型零件机械加工工艺与实例
典型零件机械加工工艺与实例典型零件机械加工工艺与实例机械加工是制造业中一种重要的工艺技术，它可以将原材料加工成特定的形状和尺寸的零件。
在机械加工过程中，不同的零件需要采用不同的加工工艺，下面将介绍一些典型的零件机械加工工艺并给出实例。
1.车削加工车削是一种常见的切削加工工艺，它可以将圆柱形的工件加工成不同形状和尺寸的零件。
车削加工通常使用车床进行加工，将工件固定在车床上，然后通过旋转刀具的方式将工件加工成所需形状和尺寸。
例如，汽车发动机的曲轴就是通过车削加工加工而成的。
2.铣削加工铣削是一种将工件放置在铣床上进行加工的工艺技术。
铣削加工可以将工件从不同角度进行加工，可以加工出各种形状的凹凸面和倒角等。
例如，机床上的床身、工作台和立柱等零件，都是通过铣削加工加工而成的。
3.钻孔加工钻孔是一种加工孔洞的工艺技术，可以将工件上的孔洞加工成不同形状和尺寸的孔洞。
钻孔加工通常使用钻床进行加工，将工件固定在钻床上，然后通过旋转钻头的方式将工件加工成所需形状和尺寸。
例如，电器设备中的插座、开关和电线等，都是通过钻孔加工加工而成的。
4.冲压加工冲压是一种加工薄板材料的工艺技术，可以将材料加工成各种形状和尺寸的零件。
冲压加工通常使用冲床进行加工，将材料固定在冲床上，然后通过冲床上的模具将材料加工成所需形状和尺寸。
例如，汽车车身、电器外壳和日常生活中的金属制品等，都是通过冲压加工加工而成的。
以上是一些典型的零件机械加工工艺，虽然加工工艺不同，但都需要精确的加工工艺和技术，以达到所需的加工效果。
在实际加工中，应根据不同的工件选择合适的加工工艺，以提高生产效率和加工质量。
机械加工工艺过程的基础知识
>1000
>5000
>50000
各种生产类型的特征和要求：
单件、小批生产 机床设备 夹具 刀具和量具 毛坯 成批生产 大批大量生产 通用（万能）的设 通用和部分专用设 广泛使用高效专用 备 备 设备 通用夹具 广泛使用专用夹具 广泛使用高效专用 夹具
一般刀具和通用量 部分的采用专用刀 广泛采用高效率专 具 具和量具 用刀具和量具 木模手工造型和自 部分的采用机器造 机器造型、压力铸 由锻造 型和模锻 造、模锻、滚锻等
1 2
⑵ 工艺基准： 在工艺过程中所依据的基准。 定位基准：在加工过程中，用作工件定位的基准。
装配基准： 装配时，用来确定零件、部件在产品中 的相对位置所依据的基准。 测量基准：测量工件被加工表面尺寸和相 互位置所依据的基准。
2. 定位基准的选择 1) 工件的六点定位原理
xoy： x y yoz： x z xoz：y
一、生产过程和工艺过程
1. 生产过程
由原材料制成各种零件，并装配成机器的全过程。
包括：原材料的运输、保管，生产准备、毛坯制造、 机械加工、装配、检验、试车、油漆、包装等。
2. 工艺过程
在生产过程中，直接改变原材料的（毛坯）的形状、 尺寸、性能，使之变为成品的过程。
工艺过程具体可分为：
铸造、压力加工、焊接、机械加工、热处理、特种加工、 电镀、涂覆、装配等工艺过程。 3. 机械加工工艺过程的组成 1) 工序 一个（一组）工人，在同一工作地点（同一 机床），对一个（一组）零件所连续完成的 那部分工艺过程。
2) 专用夹具 为某一特定零件的特定工序专门设计和制造的夹具。
所以：定位精度高，生产率高，适用于大批量生产。
3) 其它夹具 可调夹具；组合夹具；随行夹具等。
齿轮典型零件的加工工艺过程
齿轮典型零件的加工工艺过程

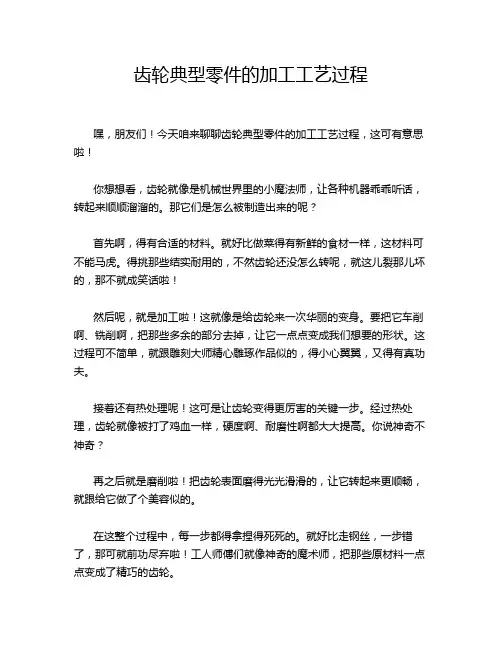

嘿，朋友们！今天咱来聊聊齿轮典型零件的加工工艺过程，这可有意思啦！
你想想看，齿轮就像是机械世界里的小魔法师，让各种机器乖乖听话，转起来顺顺溜溜的。
那它们是怎么被制造出来的呢？
首先啊，得有合适的材料。
就好比做菜得有新鲜的食材一样，这材料可不能马虎。
得挑那些结实耐用的，不然齿轮还没怎么转呢，就这儿裂那儿坏的，那不就成笑话啦！
然后呢，就是加工啦！这就像是给齿轮来一次华丽的变身。
要把它车削啊、铣削啊，把那些多余的部分去掉，让它一点点变成我们想要的形状。
这过程可不简单，就跟雕刻大师精心雕琢作品似的，得小心翼翼，又得有真功夫。
接着还有热处理呢！这可是让齿轮变得更厉害的关键一步。
经过热处理，齿轮就像被打了鸡血一样，硬度啊、耐磨性啊都大大提高。
你说神奇不神奇？
再之后就是磨削啦！把齿轮表面磨得光光滑滑的，让它转起来更顺畅，就跟给它做了个美容似的。
在这整个过程中，每一步都得拿捏得死死的。
就好比走钢丝，一步错了，那可就前功尽弃啦！工人师傅们就像神奇的魔术师，把那些原材料一点点变成了精巧的齿轮。
你说这加工工艺是不是很了不起？没有这些精湛的工艺，哪来那些厉害的机器呀！那些大机器能轰隆隆地转起来，可都多亏了这些小小的齿轮和背后的加工工艺呢！咱得好好感谢那些默默付出的工人师傅们，是他们让这一切成为可能。
所以啊，可别小看了这齿轮典型零件的加工工艺过程，这里面的学问大着呢！它就像是机械世界的基石，支撑着整个庞大的体系。
下次你再看到那些复杂的机器，可别忘了想想它们里面的齿轮是怎么被制造出来的哟！这真的是太神奇，太让人惊叹啦！。
典型零件加工工艺(轴和套筒)
25
1）主要表面及其精度要求 ①支承轴颈
是两个锥度为1:12的圆锥面，分别与两个双列 短圆锥轴承相配合。
支承轴颈是主轴部件的装配基准，其精度直接 影响主轴部件的回转精度，尺寸精度一般为IT5。
主轴两支承轴颈的圆度允差和对其公共轴线的 斜向圆跳动允差均为0.005 mm，表面粗糙度Ra值不 大于0.63µm。
21
热处理工序的安排
结构尺寸不大的中碳钢普通轴类锻件，一般在切削加工 前进行调质热处理。
对于重要的轴类零件(如机床主轴)，则：
一般在毛坯锻造后安排正火处理，达到消除锻造应 力，改善切削性能的目的；
粗加工后安排调质处理，以提高零件的综合力学性 能，并作为需要表面淬火或氮化处理的零件的预备热处 理；
5
二、轴类零件的材料和毛坯
1、轴类零件的常用毛坯：
①光轴、直径相差不大的阶梯轴常采用热轧或 冷拉的圆棒料；
②直径相差较大的阶梯轴和比较重要的轴大都 采用锻件。
③当轴的结构形状复杂或尺寸较大时，也有采
用铸件的。
自由锻
中小批
毛坯锻造
模锻
大批大量
6
2、轴类零件的材料：
1）一般轴类零件：45钢应用最多，一般须经调
轴上有相对运动的轴颈和经常拆卸的表面，需要进
行表面淬火处理，安排在磨削前。或在粗磨后、精磨前
渗氮处理
22
四、 机床主轴加工工艺及其分析
23
24
（1）零件分析 对机床主轴的共同要求是必须满足机床
的工作性能：即回转精度、刚度、热变形、 抗振性、使用寿命等多方面的要求。
车床主轴是带有通孔的多阶台轴，普通 精度等级，材料为45钢。
9
顶尖的实施
零件加工工艺流程图
零件加工工艺流程图零件加工工艺流程图主要是指将原材料通过一系列加工工艺和工序加工成最终产品的过程。
下面是一个典型的零件加工工艺流程图，包含以下几个关键工艺和工序。
第一步：原材料准备1. 初步检查原材料质量和规格是否符合要求；2. 使用机械设备将原材料进行截断，确保尺寸符合工艺要求；3. 为了提高材料的切削性能，可以对原材料进行火焰热处理。
第二步：粗加工1. 使用加工中心或车床将原材料进行初步加工，包括车削、铣削、钻孔等工序；2. 根据设计要求，进行粗磨和刨削，以形成基本的几何形状；3. 进行相关表面处理，如打磨、抛光等。
第三步：精加工1. 进一步进行车削、铣削、钻孔等精细加工工序；2. 对产品进行精磨和研磨，以提高几何和尺寸精度；3. 进行光洁度检测和表面质量检查。
第四步：热处理1. 对零件进行热处理，包括淬火、回火、退火等工艺；2. 通过热处理改变零件的物理和化学性质，提高其强度和耐磨性。
第五步：表面处理1. 零件经过镀铬、电镀、镀镍等表面处理；2. 通过表面处理提高零件的抗腐蚀性能、耐磨损性能等。
第六步：装配和焊接1. 将多个零件进行装配，使用螺栓、焊接等方法进行固定；2. 进行装配过程中的调试和检测，确保零件装配正确。
第七步：质量检验1. 对加工完成的零件进行质量检验，包括尺寸检测、硬度测试、金属组织分析等；2. 检查零件表面的光洁度、毛刺等。
第八步：包装和运输1. 将加工完成的零件进行包装，以防止零件在运输过程中受到损坏；2. 运输零件到目的地。
以上是一个典型的零件加工工艺流程图，包括原材料准备、粗加工、精加工、热处理、表面处理、装配和焊接、质量检验、包装和运输等关键工艺和工序。
不同的零件加工流程可能会有所不同，但大致流程是相似的。
通过合理的工艺流程和工序控制，可以确保零件加工的质量和精度，提高零件的整体性能和寿命。
机械制造技术教程3典型零件加工工艺 工程.doc
机械制造技术教程3典型零件加工工艺工程3.1轴类零件的加工3.1.1概述1.轴类零件的功能和结构特点轴类零件是机械零件中的关键零件之一，主要用以传递旋转运动和扭矩，支撑传动零件并承受载荷，而且是保证装在轴上零件回转精度的根底，轴类零件是回转体零件，一般来说其长度大于直径。
轴类零件的主要加工外表是内、外旋转外表，次要外表有键槽、花键、螺纹和横向孔等。
轴类零件按结构形状可分为光轴、阶梯轴、空心轴和异型轴（如曲轴、凸轮轴、偏心轴等），按长径比（l/d）又可分为刚性轴（l/d≤12）和挠性轴（l/d＞12）。
其中，以刚性光轴和阶梯轴工艺性较好。
2.轴类零件的技术要求（1）尺寸精度。
尺寸精度包括直径尺寸精度和长度尺寸精度。
精密轴颈为IT5级，重要轴颈为IT6～IT8级，一般轴颈为IT9级。
轴向尺寸一般要求较低。
（2）相互位置精度。
相互位置精度，主要指装配传动件的轴颈相对于支承轴颈的同轴度及端面对轴心线的垂直度等。
通常用径向圆跳动来标注。
普通精度轴的径向圆跳动为0.01～0.03㎜，高精度的轴径向圆跳动通常为0.005～0.01㎜。
（3）几何形状精度。
几何形状精度主要指轴颈的圆度、圆柱度，一般应符合包容原那么（即形状误差包容在直径公差范围内）。
当几何形状精度要求较高时，零件图上应单独注出规定允许的偏差。
（4）外表粗糙度。
轴类零件的外表粗糙度和尺寸精度应与外表工作要求相适应。
通常支承轴颈的外表粗糙度值Ra为3.2～0.4μm,配合轴颈的外表粗糙度值Ra为0.8～0.1μm。
3.轴类零件的材料与热处理轴类零件应根据不同的工作情况，选择不同的材料和热处理标准。
一般轴类零件常用中碳钢，如45钢，经正火、调质及局部外表淬火等热处理，得到所要求的强度、韧性和硬度。
对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和外表淬火处理，使其具有较高的综合力学性能。
对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的外表硬度，心部那么获得较高的强度和韧性。
