机械加工通用工艺规范
机械加工工艺操作规范

机械加工工艺操作规范第1章基本规定 (5)1.1 操作前准备 (5)1.2 安全技术要求 (5)1.3 机械设备的选择与检查 (5)1.4 工艺文件的制定与执行 (5)第2章钳工加工 (5)2.1 划线与标注 (5)2.2 锯削 (6)2.3 錾削 (6)2.4 钻孔 (6)第3章车削加工 (6)3.1 车床操作 (6)3.2 车刀的选择与安装 (6)3.3 车外圆 (6)3.4 车内孔 (6)第4章铣削加工 (6)4.1 铣床操作 (6)4.2 铣刀的选择与安装 (6)4.3 铣平面 (6)4.4 铣槽 (6)第5章刨削加工 (6)5.1 刨床操作 (6)5.2 刨刀的选择与安装 (6)5.3 刨平面 (6)5.4 刨侧平面 (6)第6章磨削加工 (6)6.1 磨床操作 (6)6.2 砂轮的选择与安装 (6)6.3 磨外圆 (6)6.4 磨平面 (6)第7章钻削加工 (6)7.1 钻孔 (6)7.2 扩孔 (6)7.3 铰孔 (6)7.4 锪孔 (6)第8章镗削加工 (6)8.1 镗床操作 (7)8.2 镗刀的选择与安装 (7)8.3 镗孔 (7)8.4 镗内外圆 (7)第9章特种加工 (7)9.1 电火花加工 (7)9.2 激光加工 (7)9.3 超声波加工 (7)9.4 化学加工 (7)第10章热处理工艺 (7)10.1 淬火 (7)10.2 回火 (7)10.3 退火 (7)10.4 渗碳 (7)第11章表面处理 (7)11.1 表面清洗 (7)11.2 表面涂覆 (7)11.3 表面改性 (7)11.4 表面装饰 (7)第12章装配与检验 (7)12.1 零件装配 (7)12.2 装配精度检验 (7)12.3 产品功能检验 (7)12.4 成品包装与防护 (7)第1章基本规定 (7)1.1 操作前准备 (7)1.1.1 操作人员应熟悉并掌握相关机械设备的基本原理、功能、操作方法和安全操作规程。
机械设计中的机械加工工艺规范要求

机械设计中的机械加工工艺规范要求机械加工工艺规范是机械设计中的重要一环,它对于保证产品质量、提高生产效率、降低成本具有重要意义。
本文将介绍机械加工工艺规范的基本要求和常见规范,并探讨其在机械设计中的应用。
一、机械加工工艺规范的基本要求1.1 尺寸与公差要求机械零件的尺寸与公差要求是机械加工的基本要求之一。
在设计过程中,需要根据零件的功能和使用要求来确定尺寸与公差的限制范围。
尺寸与公差的合理设置可以保证零件的互换性和装配性,同时减少加工难度和成本。
1.2 表面质量与粗糙度要求机械零件的表面质量和粗糙度直接影响其摩擦、密封、耐磨等性能。
因此,加工工艺规范要求对零件表面的光洁度、平整度、粗糙度等指标进行明确规定,并对不同工艺要求进行区分。
1.3 合理的加工工艺选择在机械设计中,不同的零件需要采用不同的加工工艺。
加工工艺的选择要综合考虑材料特性、零件形状复杂程度、生产批量等因素,以确保加工过程的有效性和经济性。
1.4 工装与夹具要求工装与夹具是机械加工过程中保证零件加工精度和质量的重要手段。
在加工工艺规范中,需要明确工装与夹具的设计要求,包括定位准确性、刚性要求、对零件表面的影响等方面的要求。
二、常见的机械加工工艺规范2.1 铣削工艺规范铣削是机械加工中常用的一种切削工艺。
在铣削工艺规范中,通常包括切割参数的选择、工艺路线的确定、刀具的选择和刀具装夹的要求等方面的规定。
2.2 钻削工艺规范钻削是机械加工中常见的孔加工工艺。
钻削工艺规范通常包括刀具选型、切削速度和进给速度的确定、冷却液的使用和孔径尺寸与公差要求等方面的规定。
2.3 镗削工艺规范镗削是机械加工中用于加工孔的高精度工艺。
镗削工艺规范包括镗削刀具的选择和装夹要求、切削速度和进给速度的确定、镗削后的孔径精度和圆度要求等方面的规定。
2.4 拉削工艺规范拉削是机械加工中用于加工轴类零件的一种工艺。
拉削工艺规范包括刀具的选择、切削速度和进给速度的确定、拉削后的尺寸公差要求和表面粗糙度要求等方面的规定。
机械加工工艺规程规范

机械加工工艺规程规范一、目的和范围为了更好地规范公司工艺规程编制,统一工艺规程编制所使用的表格,特制定本规范。
本规范规定了工艺规程(以下简称工艺规程或规程)编制基本要求,编制细则,使用表格及填写。
本细则适用于公司所有自制件产品。
二、工艺规程编制的基本要求1.工艺规程的编写应符合设计图样和设计文件的要求,将设计要求贯彻在工艺规程中,不得有遗漏和改动。
2.工艺规程是指导现场生产操作的重要技术文件,应做到正确、完整、协调、统一、清晰,文字叙述语句要精炼,表达意思要准确。
3.工艺规程要保证满足产品设计文件的要求。
在保证质量的前提下,尽量提高生产效率和降低物质消耗。
4.工艺规程编制应考虑安全生产、环境保护和工业卫生。
5.工艺规程中采用的术语、符号、代号、计量单位等,要符合相应标准的规定。
6.工艺规程中每道工序一般应绘制工艺简图(以下简称“工序图”),视图应准确,比例要适当,尺寸公差、形位公差、表面粗糙度的标注均应符合相应标准。
根据需要,工序图的幅面可以按标准放大绘制。
7.新编制的工艺规程用应用计算机打印输出,不允许有手写字迹。
三、制订工艺规程的步骤1.熟悉和分析制订工艺规程的主要依据,确定零件的生产纲领和生产类型;2.分析零件工作图和产品装配图,进行零件结构工艺性分析;3.确定毛坯,包括选择毛坯类型及其制造方法;4.选择定位基准或定位基面;5.拟定工艺路线;6.确定各工序需用的设备及工艺装备;7.确定工序余量、工序尺寸及其公差;8.确定各主要工序的技术要求及检验方法;9.确定各工序的切削用量和时间定额,并进行技术经济分析,选择最佳工艺方案;10.填写工艺文件。
四、工艺规程编制1.零件图号、零件名称、产品型号、产品名称及材质的填写a)零件图号、零件名称、产品型号、产品名称及材质的填写应与设计文件相符;b)编写组合件工艺规程时,组合件中单件的填写用斜杠“/”,加以分隔;c)工艺规程中应按实际加工对象填写单件或组合件号码及其名称;d)单件工序图填写对应单件材质,组合件工序图不需填写。
机械加工通用技术要求规范

机械加工通用技术要求规范文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]机械加工通用技术规范1.目的对机加工产品质量控制,以确保满足公司的标准和客户的要求。
本标准规定了各种机械加工应共同遵守的基本规则。
2.范围适用所有机加工产品,和对供应商机加工产品的要求及产品的检验。
3.定义A级表面:产品非常重要的装饰表面,即产品使用时始终可以看到的表面。
B级表面:产品的内表面或产品不翻动时客户偶尔能看到的表面。
C级表面:仅在产品翻动时才可见的表面,或产品的内部零件。
4.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角GB/T 145-2001 中心孔GB/T 197-2003 普通螺纹公差GB/T 1031-2009 产品几何技术规范(GPS) 表面结构轮廓法表面粗糙度参数及其数值GB/T 1182-2008 产品几何技术规范(GPS) 几何公差形状、方向、位置和跳动公差标注GB/T 1184-1996 形状和位置公差未注公差值GB/T 1568-2008 键技术条件GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T 4249-2009 产品几何技术规范(GPS) 公差原则GB/T 梯形螺纹第4部分:公差Q/JS 不合格品控制程序Q/JS 机柜半成品钣金件下料技术要求5.术语和定义GB/T 1182-2008给出的术语和定义及下列术语和定义适用于本文件。
切削加工用切削工具(包括刀具、磨具和磨料)把坯料或上多余的材料层切去成为切屑,使工件获得规定的几何形状、尺寸和表面质量的加工方法。
包括车削、铣削、刨削、磨削、拉削、钻孔、扩孔、铰孔、研磨、珩磨、抛光、超精加工及由它们组成的自动技术、数控技术、成组技术、组合机床、流水线、自动线。

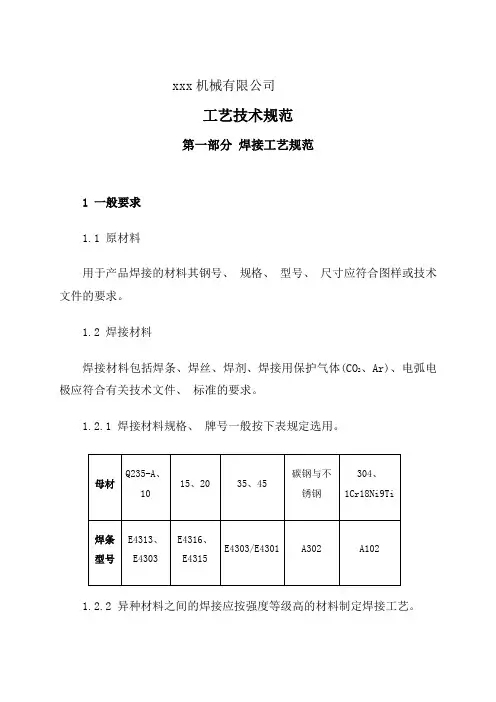

机械行业(焊接、机加工、装配、喷漆、热处理、防锈、包装)工艺技术规范范本

xxx机械有限公司工艺技术规范第一部分焊接工艺规范1 一般要求1.1 原材料用于产品焊接的材料其钢号、规格、型号、尺寸应符合图样或技术文件的要求。
1.2 焊接材料焊接材料包括焊条、焊丝、焊剂、焊接用保护气体(CO2、Ar)、电弧电极应符合有关技术文件、标准的要求。
1.2.1 焊接材料规格、牌号一般按下表规定选用。
1.2.2 异种材料之间的焊接应按强度等级高的材料制定焊接工艺。
1.2.2 焊条、焊剂使用前应检查外观质量状况,并严格按使用说明书的规定烘干、保温。
焊条重复烘干的次数不能超过两次。
焊条因长期受潮而出“白花”时,如果焊芯未生锈和药皮未变质,可重新烘干后使用。
1.2.3 焊丝使用前应除油、除锈、矫直硬折弯。
CO2焊丝表面所镀铜层应未受破坏,否则不得使用。
2 焊前准备及工艺要求2.1 坡口可采用气割、等离子切割或机械加工等方法,坡口表面不应有裂纹、分层和夹杂等冶金缺陷。
火焰切割的坡口,应清除熔渣、氧化皮等,保证坡口表面清洁。
2.2 焊丝和焊道(坡口)及周围区域20mm范围内必须清洁干净,不能有影响焊缝质量的铁锈、油污、氧化皮等异物。
2.3不锈钢堆焊焊接件应在焊道区域附近100mm宽度内涂防溅剂;不锈钢薄壁焊接件采用自熔氩弧焊或填焊焊接。
2.4不应在焊接件母材表面引弧、熄弧或任意焊接临时支架。
一般情况下,引弧点和熄弧点应熔于焊道中,且距焊道两端距离大于20mm,重要焊缝及采用自动焊接时应使用引弧板、熄弧板。
2.5 多层焊时,相叠焊道的起止处应错开15mm以上的距离,焊道衔接处应平缓过渡。
层间应进行锤击,使焊缝得到延展。
锤击焊缝法有减小焊接应力和变形的作用,采用多层多焊道要控制焊层厚度尽量不超过3mm。
每焊完一道,焊道还在红热状态时,立即用小型尖手锤快速轻击焊道,用外力辅助其塑性延伸,从而降低热应力,起到消除应力和使焊缝组织细化,提高焊缝致密性,以防产生裂纹。
但对于多层多道焊接时,底层焊道和表面层焊道不能用锤击法。
机械加工工艺规范

机械加工工艺标准1.1 总那末1.1.1 机械加工人员必须是经过专业培训,具有一定机械根抵知识和机床操作水平 , 且能够满足现行产品零件对机械加工提出的各项要求.1.1.2 机械加工设备和工艺装备应能满足现行产品的各项要求.1.1.3 机械加工所使用的计量器具必须是经计量部门检验合格并在规定检定周期内.1.2 加工前的准备1.2 .操作者接到加工任务后,首先要检查加工所需的产品图样、工艺规程和有关技术资料是否齐全.1.2.2 机械加工人员事先必须熟读生产图样和工艺文件, 了解零件加工的关键部位,并根据加工的需要准备各种加工工具以及测量器具.1.2.3 机械加工人员加工前应复核毛坯或者半成品是否符合图样要求,发现以下情况时不得进行加工:a、被加工件存在明显缺陷;b、被加工件与图样尺寸或者形状不相符.1.2.4 按工艺规程要求准备好加工所需的全部工艺装备,发现问题及时处理.对新夹具、模具等,要先熟悉其使用要求和操作方法.1.3 刀具与工件的装夹1.3.2 刀具的装夹1.3.2.1 在装夹各种刀具前,一定要把刀柄、刀杆、导套等擦试干净.1.3.2.2 刀具装后,应用对刀具装置或者试切等检查其正确性.1.3.3 工件的装夹1.3.2.1 在机床工作台上安装夹具时,首先要擦净其定位基面,并要找正其与刀具的相对位置.1.3.2.2 工件装夹前应将其定位面、装紧面、垫铁和夹具的定位、平紧面擦试干净,并不得有毛刺.1.3.2.3 按工艺规程中规定的定位基准装夹,假设工艺规程中未规定装夹方式,操作者可自行选择定位基准和装夹方法,选择定位基准应按以下原那末:a、尽可能使定位基准与设计基准重合;b、尽可能使各加工面采用同一定位基准;粗加工定位基准应尽量选择不加工或者加工余量比拟小的平整外表,而且只能使用一次;c、精加工定位基准应是已加工外表;d、选择的定位基准必须使工件定位夹方便,加工时稳定可靠.e 、1.3.2.4 对无专用夹具的工件,装夹时应按以下原那末进行找正;f、对划线工件应按划线进行找正;g、对不划线工件,在本工序后尚需继续加工的外表,找正精度应保证下工序有足够的加工余量;h、对在本工序加工到成品尺寸的外表,具找正精度应小于尺寸公差的三分之一;i、对在本工序加工到成品尺寸的未注尺寸公差和位置公差的外表,具找正精度应彳^证GB1804-C 级GB1189-10 级未注公差和位置公差的要求.1.3.2.5 装夹组合件时应注意检查结合面的定位情况.1.3.2.6 夹紧工件时,夹紧力的作用点应通过支承点或者支承面.对刚性较差的〔或者加工时有悬空局部的〕工件,应在适当的位置啬辅助支承,以增强其刚性.1.3.2.7 夹持精加工面和软材质工件时,应垫以软垫,如紫铜皮等.1.3.2.8 用压板压紧工件时,压板支承点应略高于被压工件外表,并且压紧螺栓应尽量挨近工件,以保证压紧力1.4 加工要求1.4.1 机械加工人员必须严格根据生产图样和工艺文件的有关要求对零件进行加工.1.4.2 机械加工人员在生产过程中如发现生产图样和工艺文件有不妥之处,应及时汇报车间管理人员,但不得擅自更改图样和文件.1.4.3 对有公差要求的尺寸在加工时,应尽量按其中间公差加工.1.4.4 工艺规程中未规定外表粗糙度要求的粗加工工序,加工后的外表粗糙度Ra 值应不大于25N m1.4.5 为了保证加工质量和提升生产率,应根据工件材料、精度要求和机床、刀具、夹具等情况,合理选择切削用量.加工铸件时,为了防止外表夹砂、硬化层等损坏刀具,在许可的条件下,切削深度应大于夹砂或者硬化层深度.1.4.6 较孔前的外表粗糙度Ra 值应不大于11.1.1 N m1.1.7 精磨前的外表粗糙度Ra 值应不大于6.31.1.8 粗加工时的倒角、倒圆、槽深等都应按精加工余量加大或者加深,以保证精加工后到达设计要求.1.1.9 图样和工艺规程中未规定的倒角,倒圆尺寸和公差要求应按GB1808 的规定.1.1.10 凡下工序需进行外表淬火,超声皮探伤或者滚压加工的工件外表,在本工序加工的外表粗糙度Ra 值应不大于 6.3 叱m1.1.11 在本工序后无去毛刺工序时,本工序加工产生的毛刺应在本工序去.1.1.12 在大件的加工过程中应时常检查工件是否松动,以防因松动而影响加工质 量或者发生意外事故.1.1.13 当粗、精加工在同一台机床上进行时,粗加工后普通应松开工件,待其冷却 后重新装夹.1.1.14 在切削过程中,假设机床-刀具-工件系统发出不正常的声音或者加工外表粗 糙度忽然变坏,应即将退刀停车检查.1.1.15 在批量生产中,必须进行首件检查,合格前方能继续加工.1.1.16 在加工过程中,操作者必须对工件进行自检.1.1.17 检查时应正确使用测量器具.使用量规、 千分尺等必须轻轻用力推入或者旋入,不得用力过猛;带表头的测量工具事先应调好零位.1.1.18 机械加工人员对加工过程中已浮现的废次品应单独放置,严禁以次冲.1.5 加工后的处理1.5.1 工件在各工序加工手应做到无屑、无水、无脏物,并在工位器具的规定 区域内摆放整洁,以免磕、碰、划伤等.1.5.2 暂不进行下道工序加工的或者精加工后的外表应进行防锈处理.1.5.3 用磁力夹具吸位进行加工的工件,加工后应进行退磁.1.5.4 凡相关零件成组配加工的,加工后需做标记〔或者编号〕 好 除1.5.5 各工序加工完的工件经检查员检查合格前方能转往下道工序.1.6 其它要求1.6.1 工艺装备用完后要擦拭干净〔涂好防锈油〕 ,放到规定的位置或者交还工具库.1.6.2 产品图样、工艺规程和所使用的其它技术文件,要注意保持整洁,严禁涂改.。
新版机械加工通用技术要求规范.pdf

2)“先面后孔”原则 当零件上有较大的平面可以用来作为定位基准时,总是先加工平面,再以平面定位加 工孔,保证孔和平面之间的位置精度,这样定位比较稳定,装夹也方便,并可避免粗 糙面钻孔引起的偏斜。
2
>12~ >80~
80
140
>80~ >260~
260
630
4
8
>140~ 200
>200
>630~ >1000
1000
12
20
注 1: D 值用于盲孔和外端面倒圆。
注 2: 非圆柱面倒圆参照选用,其中 L 为与倒圆处有关的尺寸中最小的一个尺寸。
6.2.9 图样上未注明倒角,过度圆角的表面粗糙度,应以相连两表中 一面不进行加工时,则应取加工面的 Rd 值。
GB/T 1184-1996
形状和位置公差 未注公差值
GB/T 1568-2008
键 技术条件
GB/T 1804-2000
一般公差 未注公差的线性和角度尺寸的公差
GB/T 2828.1-2003 计数抽样检验程序 第 1 部分:按接收质量限( AQL)检49-2009
产品几何技术规范( GPS) 公差原则
GB/T 5796.4-2005 梯形螺纹 第 4 部分:公差
Q/JS Jxx.xx-2012
不合格品控制程序
Q/JS Jxx.xx-2012
机柜半成品钣金件 下料技术要求
5. 术语和定义
GB/T 1182-2008 给出的术语和定义及下列术语和定义适用于本文件。
机械加工通用安全操作规程

机械加工通用安全操作规程机械加工是现代制造业中必不可少的环节,但操作错误或不当会造成伤害,甚至危及人身安全。
因此,遵循机械加工的通用安全操作规程是非常重要的。
一、安全环境在进行机械加工操作前,必须要注意安全环境。
应保证以下条件:1.作业场所通风良好,并配备防火器材。
2.操作场地要平整,设备要放在稳固的地方。
3.作业区域应该保持整洁和干燥。
二、个人防护当进行机械加工操作时,你需要使用防护设备来确保人身安全。
应该做到以下几点:1.防护眼镜和面罩,用于防止金属切屑和机床切削液等飞溅物进入眼睛。
2.戴耳塞或耳罩,以降低机床运转噪音对听力的损伤。
3.手套和工作服,用于防止撞击及减轻机器的振动带来的肌肉疲劳。
具有防滑底的安全鞋,用于防止在机械操作中滑倒或跌倒。
4.三、机械操作为避免意外伤害,下面列举了几项操作注意事项:1.选择合适的工具和设备,确保设备处于良好的工作状态。
2.操作前务必先检查机床及刀具是否合适,切削刃是否齐全,有无脱落、损伤等情况。
3.确定工件的固定方式。
在操作前确保工件安全可靠地锁紧,并保证工件不会突然移动或滑动。
4.在加工过程中,要保持注意力集中,切勿分心。
及时清理切屑和液体,并准确使用刀具,以避免发生危险。
四、机械保养机械加工设备的正确保养和维护对于确保操作安全至关重要。
下面是几点建议:1.定期检查设备,确保设备处于良好的工作状态,包括安装板、加热板、热源及电器设备等。
2.定期加注润滑油以确保机器的正常运作。
在加注润滑油时,首先关闭开关,并等待设备完全降温。
3.定期进行维护和保养,检查台车、电器和气动元件等部件是否有磨损和老化情况。
五、应急处置在紧急情况下,正确的应急处置也至关重要。
应急情况下应做到以下几点:1.立即关闭机械设备电源或刹车。
2.如果发生火灾,用适当的灭火器灭火。
3.立即寻找专业救援人员帮助。
结论遵循机械加工通用安全操作规程旨在确保操作人员的人身安全,并保护设备的安全,确保机械加工操作能够正常地开展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GB/T 4249 产品几何技术规范( GPS) 公差原则GB/T 5796.4 梯形螺纹第4 部分:公差4. 术语和定义GB/T 1182-2008 给出的术语和定义及下列术语和定义适用于本文件。
4.1 切削加工用切削工具(包括刀具、磨具和磨料)把坯料或工件上多余的材料层切去成为切屑,使工件获得规定的几何形状、尺寸和表面质量的加工方法。
包括车削、铣削、刨削、磨削、拉削、钻孔、扩孔、铰孔、研磨、珩磨、抛光、超精加工及由它们组成的自动技术、数控技术、成组技术、组合机床、流水线、自动线。
4.2 特种加工特种加工亦称“非传统加工”或“现代加工方法”,泛指用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法,从而实现材料被去除、变形、改变性能或被镀覆等。
公司现有的特殊加工方法有线切割加工、激光加工。
4.3 A级表面:产品非常重要的装饰表面,即产品使用时始终可以看到的表面。
4.4 B级表面:产品的内表面或产品不翻动时客户偶尔能看到的表面。
4.5 C级表面:仅在产品翻动时才可见的表面,或产品的内部零件。
5. 机加工操作要求5.1. 下料5.1.1 看清图纸、工艺和下料单上的材质、规格、尺寸及数量等。
5.1.2 核对材质、规格与下料单要求是否相符。
材料代用必须严格履行代用手续。
5.1.3 查看材料外观质量(疤痕、夹层、变形、锈蚀等)是否符合有关质量规定。
5.1.4 将不同工件所用相同材质、规格的料单集中,考虑能否套料。
5.1.5 号料1. 端面不规则的型钢、钢板、管材等材料号料时必须将不规则部分让出。
钢材表面上如有不平、弯曲、扭曲、波浪等缺陷,在下料切割和成形加工之前,必须对有缺陷的钢材进行矫正。
2. 号料时,应考虑下料方法,留出切口余量。
3. 有下料定尺挡板的设备,下料前要按尺寸要求调准定尺挡板,并保证工作可靠,下料时材料靠实挡板。
5.2 加工前的准备5.2.1 操作者接到加工任务后,应熟读产品图样。
折弯件应特别注意区分对称件。
孔、槽在折弯影响区域时,钣金展开应作相应处理:Q235板点孔;不锈钢板割出小孔,钻床在折弯后再扩孔、攻丝。
5.2.2 根据产品图样及技术要求,有工艺规程的应看清、看懂,无工艺规程的按通用工艺制定自己的加工工步。
有疑问之处找有关技术人员问清后再进行加工。
5.2.3 按产品图样及工艺要求复核工件毛坯或半成品是否符合要求,有问题应找有关人员反映,待处理后方能进行加工。
5.2.4 根据图样中的尺寸以及工艺要求,准备好所需的工、卡、量具以及工艺装备。
对新工艺装备要熟悉其使用要求,操作方法,且不可随意拆卸或更换零件。
5.2.5 加工所需的一切工、卡、量具均放在规定的位置,不得随意乱放,更不能放在机床导轨上。
5.2.6 使用设备均应有该类机床的操作合格证才能操作。
5.3 刀具与工件的装夹5.3.1 刀具的装夹1. 在装夹各种刀具前,一定要把刀柄、刀杆、导套等擦拭干净。
2. 刀具装夹后,应用对刀装置或试切等方法检查是否正确。
5.3.2 工件的装夹1. 在机床工作中上安装夹具时,要擦净其定位基准面,并要找正其与刀具的相对位置。
2. 工件装夹前应将其定位面、夹紧面、垫铁和夹具的定位、夹紧面擦拭干净,且去毛刺3. 要按规定的定位其准装夹工件,选择定位基准应按以下原则:A)尽可能使定位基准与设计基准重合;B)尽可能使各加工面采用同一定位基准;C)粗加工定位基准应选择不加工或加工余量比较小的平整平面,而且只能使用一次;D)精加工序的定位基准应是已加工表面。
4. 对无专用夹具的工件,装夹时应按以下原则进行校正:A)对划线工件应按线进行找正;B)对不划线工件,在本工序后尚需继续加工的表面(二次加工),找正精度应保证下工序有足够的加工余量;C)对在本工序加工到成品尺寸的表面,其找正精度应小于尺寸公差和形位公差的1/3 ;D)对在本工序加工到成品尺寸的未注尺寸公差(俗称自由公差),应按照GB/T1804,IT12 标准执行。
5. 夹紧工件时,夹紧力的作用点应通过支承点或支承面,对刚性较差的工件,应在适当的部位增加辅助支承以增强刚性。
6. 夹持精加工表面和软质工件时,应垫以软垫如紫铜皮等。
7. 用压板压紧工件时,压板支承点应略高于被压工件表面,并且压紧螺栓应尽量靠近工件,以保证压紧力。
5.4 加工要求5.4.1 应根据工件材料、精度要求和机床、刀具、夹具等情况,合理选择切削用量。
在粗加工时应尽量采用较大的进给量、较深的切削深度及较低的切削速度;精加工时反之。
5.4.2 加工铸件时,为了避免表面夹砂、硬化层等损坏刀具,在许可的条件下,切削深度应大于夹砂或硬化层深度。
5.4.3 对有公差要求的尺寸,在加工时应尽量按其中间公差加工。
5.4.4 铰孔前的表面粗糙度Ra值应不大于12.5um。
5.4.5 精磨前的表面粗糙度Ra值应不大于6.3um。
5.4.6 粗加工时的倒角、倒圆、槽深等都应按精加工余量加大或加深,以保证精加工后达到设计要求。
5.4.7 镀锌零件有精度要求的结构应单边预放0.01mm的量。
5.4.8 在本工序完工后出现的毛刺,应由本工序去除。
5.4.9 在大件的加工过程中应经常检查工件是否松动,以防因松动而影响加工质量或发生意外事故。
5.4.10 切削过程中,出现异常的声音或加工表面粗糙度突然变坏,应立即退刀停车检查原因。
5.4.11 各道工序必须进行首件检查,合格后方可加工,在加工过程中和本工序加工结束后,必须自检,方可交专检抽检。
5.4.12 应正确使用量具,若发现异常情况,应找有关人员处理后,方可使用。
5.5 加工后的处理5.5.1 工件在各道工序加工后应做到无屑、无水、无脏物,并在规定的工位上摆放整齐,以免磕、碰伤等。
5.5.2 暂不进行下道工序加工的或精加工后的表面应进行防锈处理。
5.5.3 凡相关零件成组配对加工的,加工后需作配对标记。
5.5.4 各道工序加工完的工件,经检查合格并标识后方能转入下道工序加工。
5.5.5 在各道工序加工中,因批量较大,由多人加工同一零件时,完工后应在自己的加工件上作标记。
5.6 其它要求5.6.1 工艺装备用完后要擦拭干净、上油,放在规定的位置或交还工具库。
5.6.2 产品图样以及所有工艺文件在使用中均应保持整洁,严禁涂改。
5.6.3 检验合格的零件、半成品应放置在合格品摆放区,并用合格品牌标识;不合格品按不合格品控制程序进行处置。
6. 机加工技术要求6.1 加工原则1)“基准先行”原则基准表面先加工,为后续工序作可靠的定位。
如轴类零件第—道工序一般为车端面钻中心孔,然后以中心孔定位加工其它表面。
2)“先面后孔”原则当零件上有较大的平面可以用来作为定位基准时,总是先加工平面,再以平面定位加工孔,保证孔和平面之间的位置精度,这样定位比较稳定,装夹也方便,并可避免粗糙面钻孔引起的偏斜。
3)“先主后次”原则先加工主要表面(位置精度要求较高的基准面和工作表面)后加工次要表面(如键槽、螺孔、紧固小孔等)。
次要表面一般在主要表面达到一定精度后,最终精加工之前。
4)“先粗后精”原则对于精度要求较高的零件,按由粗到精的顺序依次进行,逐步提高加工精度。
这一点对于刚性较差的零件,尤其不能忽视。
6.2 一般要求6.2.1 机械加工必须符合产品图样,工艺规程和相关标准规定。
6.2.2 机械加工件的已加工表面,不得有锈蚀及影响性能,寿命和外观的磕碰、划伤等缺陷。
6.2.3 除了特殊要求外,加工后的零部件不得有尖锐的棱角和毛刺。
6.2.4 精加工后的配合面,摩擦面和定位面等工作表面,不得打有损于表面质量的印记。
6.2.5 经热处理后的零件,精加工时不得产生退火、烧伤及裂纹等现象。
6.2.6 经加工后的零件在搬运、存放时,必须防止受到损伤、腐蚀及变形。
6.2.7 在成对成组加工的零部件(如滑动轴承的上、下轴瓦,齿轮箱的上下盖等)上,应做出标记.6.3 未注尺寸公差6.3.1 未注公差尺寸(不包括倒角和倒圆半径)的极限偏差数值按GB/T 1804-m级取值。
6.3.2 倒角尺寸和倒圆半径的极限偏差数值按GB/T1804-m级取值。
6.3.3 盲孔的钻孔深度,其允许偏差规定如下:1) 孔深不大于50mm的为0~+3mm;2) 孔深大于50mm的为0~+5mm。
6.3.4 凡锪平处以最低点测量,锪平深度的极限偏差为0~+5mm。
6.3.5 一面为加工面,一面为非加工面的未注尺寸公差的极限偏差应符合下列规定:1) 铸件、锻件及焊接件按相应的非加工未注尺寸公差的极限偏差的70%,取±值。
2) 铸件、锻件的突缘或壁厚允许减薄,当壁厚≤10mm时,其减薄量不得大于壁厚的20%;当壁厚>10mm时,其减薄量不得大于壁厚的15%。
6.4 未注形状公差6.4.1 直线度和平面度图样上未标注的直线度和平面度的公差值按GB/T1184-H 级取值。
6.4.2 圆度、圆柱度的未注公差值圆度、圆柱度的未注公差值要求见GB/T1184 中相关规定。
6.5 未注位置公差6.5.1 平行度平行度的未注公差值等于给出的尺寸公差值,或是直线度和平面度未注公差值中的相应公差值取较大者。
应取两要素中较长者作为基准,若两要素的长度相等则可选取一要素为基准。
6.5.2 垂直度取形成直角的两边中较长的一边作为基准,较短的一边作为被测要素,若两边的长度相等则可取其中任意一边作为基准,按GB/T1184-H 级取值。
6.5.3 对称度应取两要素中较长的一边作为基准,较短的一边作为被测要素,若两要素的长度相等则可取其中任意一要素作为基准,按GB/T1184-H 级取值。
6.5.6 垂直要素、倾斜要素由角度公差和直线度或平面度未注公差值分别控制。
6.5.7 圆跳动和全跳动的公差值不应大于该要素的形状和位置的未注公差的综合值。
6.6 未注公差角度的极限偏差角度尺寸的极限偏差数值按角度短边长度确定,对圆锥角按圆锥素线长度确定。
角度尺寸的极限偏差数值按GB/T1804-m级取值。
6.7 螺纹6.7.1 加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷。
6.7.2 螺纹的加工精度和表面粗糙度,当图样上未注明时应按下列规定:1) 普通螺纹精度应按GB/T197 规定的6H、6g 级。
内螺纹表面粗糙度值为12.5 μm;外螺纹表面粗糙度值为6.3 μm。
2) 梯形螺纹精度应按GB/T5796.4 的规定。
内螺纹表面粗糙度值为6.3 μm;外螺纹表面粗糙度值为3.2 μm。
6.7.3 外螺纹轴线对杆部轴线及内螺纹轴线对孔部轴线的同轴度,分别不大于外螺纹大径及内螺纹大径的尺寸公差1/2。
6.7.4 螺纹收尾、肩距、退刀槽和倒角应符合GB/T 3 的规定。
6.8 螺纹、孔的检验:6.8.1 采用牙规、塞规检验或用螺钉检验,螺纹的底孔不大于标准底孔的0.1mm。
