地下室外墙后浇带混凝土导墙(防水节点)施工工法

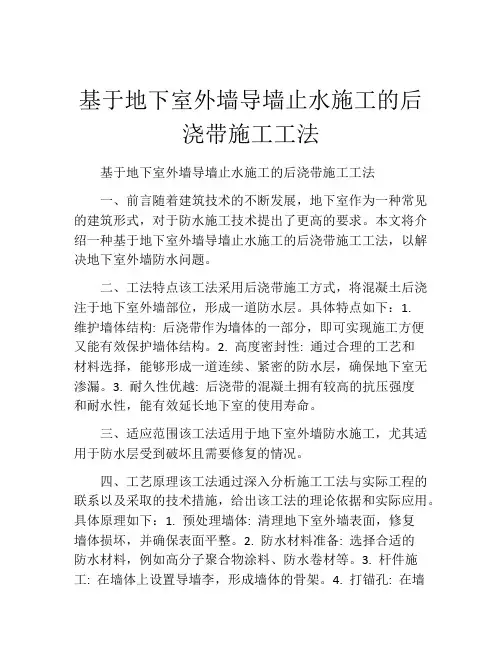

基于地下室外墙导墙止水施工的后浇带施工工法(2)
基于地下室外墙导墙止水施工的后浇带施工工法基于地下室外墙导墙止水施工的后浇带施工工法一、前言随着建筑技术的不断发展，地下室作为一种常见的建筑形式，对于防水施工技术提出了更高的要求。
本文将介绍一种基于地下室外墙导墙止水施工的后浇带施工工法，以解决地下室外墙防水问题。
二、工法特点该工法采用后浇带施工方式，将混凝土后浇注于地下室外墙部位，形成一道防水层。
具体特点如下：1.维护墙体结构: 后浇带作为墙体的一部分，即可实现施工方便又能有效保护墙体结构。
2. 高度密封性: 通过合理的工艺和材料选择，能够形成一道连续、紧密的防水层，确保地下室无渗漏。
3. 耐久性优越: 后浇带的混凝土拥有较高的抗压强度和耐水性，能有效延长地下室的使用寿命。
三、适应范围该工法适用于地下室外墙防水施工，尤其适用于防水层受到破坏且需要修复的情况。
四、工艺原理该工法通过深入分析施工工法与实际工程的联系以及采取的技术措施，给出该工法的理论依据和实际应用。
具体原理如下：1. 预处理墙体: 清理地下室外墙表面，修复墙体损坏，并确保表面平整。
2. 防水材料准备: 选择合适的防水材料，例如高分子聚合物涂料、防水卷材等。
3. 杆件施工: 在墙体上设置导墙李，形成墙体的骨架。
4. 打锚孔: 在墙体上打孔，并插入锚杆，增强墙体的抗拉能力。
5. 施工模板:根据设计要求，制作模板，用于后浇注混凝土。
6. 浇注混凝土: 采用具有适当流动性的混凝土进行浇注，同时通过振动装置来排除混凝土中的空气泡。
7. 保护层施工: 在浇注混凝土后，用防水材料加固墙体和混凝土之间的连接部分，形成一道连续且紧密的防水层。
五、施工工艺1. 对墙体进行清理和修复。
2. 预处理墙体，确保表面平整。
3. 进行导墙材料的设置，增加墙体的抗拉能力。
4. 制作模板，并进行定位和固定。
5. 浇注混凝土，同时运用振动器排除空气泡。
6. 根据设计要求在混凝土干燥之后加固防水材料，形成连续且紧密的防水层。
地下室后浇带预留与防水层保护施工做法
1、外剪力墙竖向后浇带做法：①封闭材料（砖或预制板）②结合部位毛化处理③砌砖部位应在底板（承台）上③外表面抹灰处理④实施防水层地下室后浇带预留与防水层保护施工，与大面防水交接部位加强处理。
预制块封闭2砖砌体封闭、外剪力墙防水保护
工序：防水层施工完成经验收合格，铺贴保温板，砌筑保护砖，回填土分层夯实（浇灌混凝土）常见问题：①保温板易破坏；②回填土分层控制不到位，沉降不均匀。
改进方法：采用防水层经保温板保护外，增加砖保护或采用低标号混凝土直接回填。
砖砌体保护
混凝土回填
其他做法：
外剪力墙采用双层墙砼结构自防水，墙体之间设置排水沟，外墙不再设置防水层。
地下室外墙后浇带施工流程
地下室外墙后浇带施工流程地下室外墙后浇带施工，这可是个挺有趣又有点小复杂的事儿呢。
一、前期准备。
咱先得把材料准备好呀。
像后浇带要用的止水钢板，那可得挑质量好的。
这就跟咱们挑水果一样，得精挑细选。
不能有啥瑕疵，不然到时候漏水可就麻烦大啦。
还有钢筋呢，那得按照设计要求来，该多长就多长，可不能马虎。
除了材料，施工场地也得收拾干净。
就好比咱们自己住的小窝，乱七八糟的可不行。
把那些建筑垃圾啊、多余的材料啥的都清理走，给后浇带施工腾出个宽敞又干净的地儿。
二、模板安装。
接下来就是模板安装啦。
这模板就像给外墙后浇带穿上的一件特制衣服。
我们得把它安装得稳稳当当的。
模板的尺寸得精确，不能太大也不能太小，就像给灰姑娘找水晶鞋一样，得刚刚好才行。
而且啊，要保证模板的密封性，可不能让混凝土偷偷溜出去，那可就不乖啦。
在安装的时候，工人师傅们得特别细心，把每个螺丝都拧紧，每个缝隙都堵好，就像在做一件超级精细的手工活。
三、止水钢板设置。
止水钢板可是个大明星呢。
它的作用可大了，就是专门防止水到处乱跑的。
在设置止水钢板的时候，要把它稳稳地嵌在墙中间。
位置可不能偏了，就像我们拍照的时候要站在镜头正中间一样。
而且它得和钢筋啊、模板啊都配合得好好的。
要是止水钢板没安好，就像房子的大门没关好，水这个调皮的小坏蛋就会悄悄溜进来，把地下室搞得湿漉漉的，那可就糟透了。
四、混凝土浇筑。
到了混凝土浇筑这一步啦。
混凝土就像一群勤劳的小蚂蚁，它们要填满整个后浇带。
在浇筑的时候，速度要均匀，不能一会儿快一会儿慢的。
就像我们吃饭一样，要细嚼慢咽才健康。
而且要不断地振捣，让混凝土密实起来。
振捣的时候就像给混凝土做按摩一样，要把每个角落都照顾到，这样混凝土才会乖乖听话，变得结结实实的。
要是振捣不到位，混凝土里面就会有小气泡，就像面包没烤熟一样，里面是空心的，那可就不牢固啦。
五、后期养护。
混凝土浇筑完了可不能就不管它了哦。
就像我们种了花，要好好浇水施肥一样。
我们得给混凝土做好养护工作。

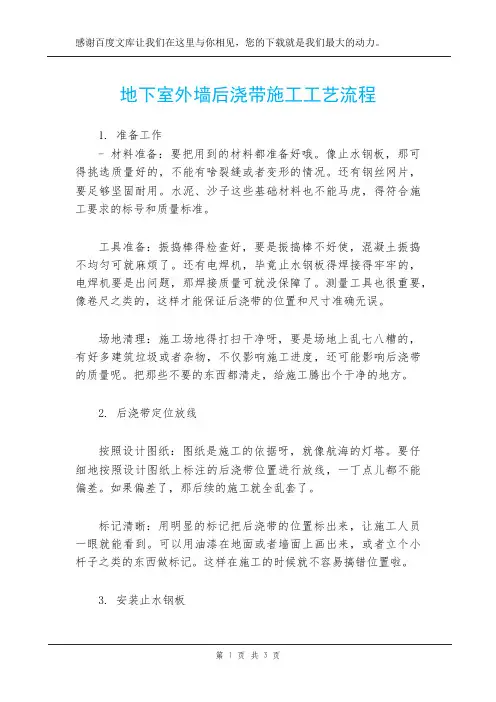

地下室外墙后浇带施工工艺流程
地下室外墙后浇带施工工艺流程1. 准备工作- 材料准备：要把用到的材料都准备好哦。
像止水钢板，那可得挑选质量好的，不能有啥裂缝或者变形的情况。
还有钢丝网片，要足够坚固耐用。
水泥、沙子这些基础材料也不能马虎，得符合施工要求的标号和质量标准。
工具准备：振捣棒得检查好，要是振捣棒不好使，混凝土振捣不均匀可就麻烦了。
还有电焊机，毕竟止水钢板得焊接得牢牢的，电焊机要是出问题，那焊接质量可就没保障了。
测量工具也很重要，像卷尺之类的，这样才能保证后浇带的位置和尺寸准确无误。
场地清理：施工场地得打扫干净呀，要是场地上乱七八糟的，有好多建筑垃圾或者杂物，不仅影响施工进度，还可能影响后浇带的质量呢。
把那些不要的东西都清走，给施工腾出个干净的地方。
2. 后浇带定位放线按照设计图纸：图纸是施工的依据呀，就像航海的灯塔。
要仔细地按照设计图纸上标注的后浇带位置进行放线，一丁点儿都不能偏差。
如果偏差了，那后续的施工就全乱套了。
标记清晰：用明显的标记把后浇带的位置标出来，让施工人员一眼就能看到。
可以用油漆在地面或者墙面上画出来，或者立个小杆子之类的东西做标记。
这样在施工的时候就不容易搞错位置啦。
3. 安装止水钢板焊接固定：止水钢板的安装可是个技术活呢。
要把止水钢板准确地放在预定的位置上，然后用电焊机把它牢牢地焊接在钢筋上。
焊接的时候要保证焊缝饱满，不能有气孔或者夹渣之类的问题，就像缝衣服一样，要缝得严严实实的。
止水钢板连接：如果止水钢板需要连接的话，要采用正确的连接方式。
一般是采用双面焊接，而且焊接的长度要符合规定。
不能为了图省事就随便焊一下，那样止水效果就大打折扣了。
4. 安装钢丝网片固定钢丝网片：把钢丝网片安装在设计好的位置上，要用扎丝或者其他固定件把它固定在钢筋上。
要固定得稳稳当当的，不能让它松动或者移位。
钢丝网片间距：钢丝网片的间距也是有要求的，不能太大也不能太小。
如果间距太大，就起不到应有的阻挡混凝土的作用；如果间距太小，又会影响混凝土的流动和浇筑质量。
地下室后浇带防水施工做法(底板 顶板 墙面)
养护。
养护时间不少于28d 。
工艺流程：地下室外墙后浇带两侧混凝土清理—支后浇带外墙模板—浇后浇带混凝土—防水层（含防水附加层）—保护层后浇膨胀混凝土钢板止水带地下室侧墙后浇带示意图地下室底板后浇带做法说明：后浇带用于不允许留设变形缝的工程部位。
应设在受力和变形较小的部位。
在两侧混凝土龄期达到42d 后再施工。
采用补偿收缩混凝土浇筑，其抗渗和抗压等级不应低于两侧混凝土。
混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于28d 。
在后浇带两侧设3mm 厚300mm 宽止水钢板。
不同块钢板连接必须满焊。
钢板U 型口朝向迎水面。
止水钢板上下安装好钢丝网片。
底板混凝土浇筑前要对后浇带止水钢板进行隐蔽验收。
工艺流程：清理底板后浇带内垃圾、抽除后浇带内积水—浇筑底板后浇带混凝土—养护 地下室底板后浇带地下室外墙后浇带做法说明：外墙后浇带两侧按施工缝做法预留好钢板止水带，在外墙混凝土浇筑前在后浇带两侧安装好钢丝网。
外墙后浇带模板应加固牢靠，防止涨模及漏浆。
外墙后浇带混凝土尽可能与地下室顶板后浇带混凝土同时浇筑。
在后浇带两侧设3mm 厚300mm 宽止水钢板。
不同块钢板连接必须满焊。
钢板U 型口朝向迎水面，在施工缝处安装钢网片。
将后浇带两侧混凝土表面的浮浆、松动的石子及松散混凝土剔除，表面凿毛，并浇水湿润24h 以上。
后浇带选用具有补偿收缩作用的微膨胀混凝土。
混凝土应分层浇筑并振捣密实。
拆模后应注意覆盖和及时地下室顶板后浇带做法说明：顶板后浇带两侧按施工缝做法预留好钢板止水带，在顶板混凝土浇筑前在后浇带两侧安装好钢丝网。
要拆除后浇带位置模板时，要对后浇带两侧现浇梁板结构做好回顶。
后浇带支撑及模板加固应牢靠、模板与后浇带两侧混凝土结构拼缝应严密。
在后浇带两侧设3mm厚300mm 宽止水钢板。
不同块钢板连接必须满焊。
钢板U 型口朝向迎水面。
工艺流程：后浇带两侧混凝土清理—后浇带位置梁板模板支设—顶板后浇带混凝土—防水层（含防水附加层）防水附加层2厚聚氨酯防水层。
地下室外墙后浇带导墙结构施工工法
地下室外墙后浇带导墙结构施工工法地下室外墙后浇带导墙结构施工工法一、前言地下室外墙后浇带导墙结构是一种应用广泛的施工工法，适用于各种地下室工程。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例，以便读者全面了解该工法的应用价值。
二、工法特点地下室外墙后浇带导墙结构工法具有以下特点：1. 可有效提高墙体的整体强度和稳定性，增加地下室的抗震性能。
2. 施工便捷，工期较短，节约人力和时间成本。
3. 施工过程中能较好地控制墙体的尺寸、形状和施工质量。
4.能够满足不同地下室结构和墙体布置的要求，适应性强。
5、具有较长的使用寿命和较好的耐久性。
三、适应范围该工法适用于各种地下室工程，包括住宅、商业建筑、公共设施等。
尤其适用于地质条件较差、建筑物要求承载力较高的区域和场所。
四、工艺原理该工法的施工工艺与实际工程之间的联系主要表现在以下几个方面：1. 墙体结构设计：根据实际工程需求和地质条件，合理设计墙体的结构形式和布置。
2. 混凝土浇筑工艺：通过精确的模板安装和施工技术，保证墙体的尺寸和形状精准度。
3. 钢筋加固工艺：对墙体进行钢筋加固，提高墙体的强度和抗震性能。
4. 导墙施工工艺：采用导墙技术对墙体进行施工，确保墙体的稳定性和整体性。
五、施工工艺1. 地基处理：清理基坑，进行基坑降水和排涝工作，保证地基的稳定。
2. 水平导墙：先进行水平导墙的工作，即按照设计要求在基坑周围进行导墙施工。
3. 垂直导墙：根据设计要求，在基坑内部进行垂直导墙的施工，确保墙体的垂直度和整体稳定性。
4. 浇筑混凝土：根据设计要求，在墙体导墙和钢筋加固后进行混凝土的浇筑。
5. 后续工序：等待混凝土自然养护后，进行模板拆除、墙体修整和其他后续工序。
六、劳动组织施工过程中，需确定项目经理、施工人员和技术人员的职责和任务分工，确保施工工艺的顺利进行。
同时，还需制定详细的工序安排和施工计划，合理调配人力资源，提高施工效率。
地下室外墙后浇带导墙结构施工工法(2)
地下室外墙后浇带导墙结构施工工法地下室外墙后浇带导墙结构施工工法一、前言地下室外墙后浇带导墙结构施工工法是一种用于地下室外墙施工的先进工艺。
该工法通过采取特定的施工工艺和技术措施，能够提高地下室外墙的抗震性能和抗滑移性能，同时保证施工质量和工期的控制。
二、工法特点地下室外墙后浇带导墙结构施工工法的特点如下：1.增强结构整体刚度：通过在地下室外墙底部设置混凝土导墙，能够提高整体结构的刚度，增强抗震性能。
2.增加层间剪切力的传递：导墙作为墙体加固措施，对层间的剪切力能够进行有效传递，提高抗滑移性能。
3.施工简便：工法涉及的施工工艺相对简单，能够降低施工难度和风险。
4.可降低成本：相较于其他墙体加固措施，地下室外墙后浇带导墙结构施工工法的成本相对较低，能够实现经济效益。
三、适应范围地下室外墙后浇带导墙结构施工工法适用于各类建筑物的地下室外墙施工，尤其适用于需要增加抗震性能和抗滑移性能的建筑物，如高层住宅、办公楼等。
四、工艺原理地下室外墙后浇带导墙结构施工工法的原理是通过在地下室外墙底部设置混凝土导墙，利用导墙增加整体结构的刚度和层间的剪切力传递，从而提高抗震性能和抗滑移性能。
导墙的设置可以通过预埋钢筋或钢箱梁的方式进行，具体选择根据实际工程需要设计。
五、施工工艺地下室外墙后浇带导墙结构施工工法的施工过程包括以下几个阶段：1.基础工程：包括地下室外墙底部的基础施工，如混凝土浇筑、钢筋绑扎等。
2.导墙预埋：根据设计，预埋钢筋或钢箱梁在地下室外墙底部。
3.导墙设置：根据预埋的钢筋或钢箱梁，进行导墙的设置，固定导墙与地下室外墙之间的连接。
4.导墙浇筑：在导墙设置完成后，进行混凝土的浇筑，确保导墙与地下室外墙的连接牢固。
5.导墙后处理：待导墙混凝土充分凝固硬化后，进行导墙的后处理，如涂刷防水涂料、进行拆模等。
六、劳动组织地下室外墙后浇带导墙结构施工工法的劳动组织包括工程技术人员、施工人员、材料供应商等。
工程技术人员负责施工方案的制定和施工质量的控制，施工人员负责具体的施工操作和安全保障。
地下室外墙超前止水后浇带施工工法(2)
地下室外墙超前止水后浇带施工工法地下室外墙超前止水后浇带施工工法一、前言:地下室外墙超前止水后浇带施工工法是针对地下室施工中常见的水密性问题而设计的一种施工工法。
该工法通过超前进行止水处理，以确保地下室外墙的防水效果，并采取特定的施工工艺和控制措施，达到工程要求。
二、工法特点:1. 超前止水：该工法的特点是在地下室外墙施工前进行超前止水，预先处理潜在的水渗透问题，从而提高防水效果。
2. 后浇带施工：超前止水后，进行后续的浇筑工作，确保地下室外墙整体结构的完整性与稳定性。
3. 综合应用：该工法可以应用于各类地下室项目，包括住宅、商业建筑、工业建筑等。
三、适应范围:该工法适用于各类地下室外墙的防水施工，可根据具体工程要求进行灵活调整和应用。
四、工艺原理:1. 施工工法与实际工程联系: 该工法通过超前止水处理，解决地下室外墙水渗透问题，保证结构安全与稳定。
2. 采取的技术措施: 使用专业止水材料进行超前止水处理，确保地下室外墙的防水效果；后续进行浇筑工作，保证整体结构稳定与完整。
五、施工工艺:1. 现场准备：确定施工范围和施工节点，清理施工区域，安装防护措施。
2. 超前止水：根据设计要求和地下室外墙的特点，选择适合的止水材料和施工方法，进行超前止水处理。
3. 后浇带施工：在超前止水完成后，进行后续的浇筑工作，确保地下室外墙结构的完整性与稳定性。
4.施工完工：进行检查与验收。
六、劳动组织:根据具体的工程规模和施工要求，合理组织施工队伍，确保施工过程的高效与顺利。
七、机具设备:1. 止水设备：包括喷涂设备、注浆设备等，用于进行超前止水处理。
2. 浇筑设备：包括混凝土搅拌机、泵车等，用于后浇带施工。
八、质量控制:1. 施工质量检查：定期对施工过程进行检查，确保施工质量符合设计要求。
2. 质量控制措施：采取适当的质量控制措施，包括现场巡检、样品采集与检测等。
九、安全措施:1. 施工安全培训：对施工人员进行安全培训，提高安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室外墙后浇带混凝土导墙（防
水节点）施工工法
地下室外墙后浇带混凝土导墙（防水节点）施工工法
一、前言地下室外墙的施工是建筑工程中关键的一部分，且地下室外墙的防水措施尤为重要。
本文将介绍一种地下室外墙后浇带混凝土导墙（防水节点）施工工法，该工法具有工艺原理清晰明了、施工工艺细致完善、质量控制严格等特点，能够为实际工程提供可靠的指导。
二、工法特点该工法采用后浇带混凝土导墙来增加地下室外墙的防水性能。
具体而言，将玻纤布与导墙混凝土层融合，形成一层连续、致密、无孔隙的“防水层”，可防止渗水和水汽
渗透。
三、适应范围该工法适用于各类地下室的外墙施工，特别适合于水域周边、地下水位较高的地区，能够有效防止地下水渗透进入地下室。
四、工艺原理通过采用带有导墙的后浇带混凝土施工工法，形成一道防水层，能够将地下室外墙与地面之间形成一个导水层，将地下水引导到设计的排水系统中，避免渗水问题的发生，确保地下室的干燥。
导墙的设计与施工要求严格，需要考虑地下室的结构特点以及周围环境条件，以确保防水效果。
五、施工工艺1. 准备工作：确定施工方案、制定施工计划、组织劳动力和材料供应等。
2. 后浇带混凝土导墙施工：
将导墙布与混凝土搅拌均匀，倒入导墙模板中，并利用振动棒进行震实。
导墙布覆盖在混凝土表面，确保与混凝土融合。
3. 后浇带混凝土施工：根据设计要求，进行混凝土的配制和浇筑，确保彻底填满导墙，并利用抹灰机将混凝土表面抹平。
4. 养护：对刚浇筑的混凝土进行适当养护，保持足够的湿度，防止开裂。
六、劳动组织根据具体项目规模确定劳动力组织，包括施工队伍、安全人员、质检人员等。
七、机具设备该工法需要的机具设备主要包括混凝土搅拌机、导墙模板、振动棒、抹灰机等。
八、质量控制该工法的质量控制主要包括导墙混凝土配合比的控制、导墙布与混凝土的融合质量监测、混凝土浇筑的均匀性检验等，以确保施工质量达到设计要求。
九、安全措施施工中需遵守相关安全规范，对作业区域进行隔离、设置警示标识，施工人员应佩戴必要的防护设备，并进行相关安全培训，提高施工安全意识。
十、经济技术分析工法周期较长，但能有效提高地下室外墙的防水性能，延长使用寿命，减少维修费用。
综合考虑施工周期、施工成本以及使用寿命等因素，该工法具有较好的经济效益。
十一、工程实例XXX工程采用了地下室外墙后浇带混凝土导墙（防水节点）施工工法，经过几年的实际运行，地下室外
墙保持了良好的防水性能，且无渗漏现象发生，证明了该工法的可靠性和可行性。
总结：地下室外墙后浇带混凝土导墙（防水节点）施工工法通过在地下室外墙与地面之间形成导墙，有效防止地下水渗透，保障地下室的干燥环境。
在施工过程中，需要严格控制质量，采取适当的安全措施，并进行经济技术分析，以确保施工工法的实用性和可靠性。
经过实际项目验证，该工法的防水效果良好，具有广泛的应用前景。
