导墙施工方案
卫生间导墙施工方案
卫生间导墙施工方案1. 引言卫生间导墙作为一种常见的装修方式，能够有效地将卫生间空间划分为不同功能区域，提高整体使用效率。
本文将介绍一种常见的卫生间导墙施工方案，包括施工步骤、材料准备和注意事项等。
2. 施工步骤2.1. 规划墙体布局首先，需要根据实际需求规划卫生间的墙体布局。
测量卫生间的尺寸，确定导墙的位置和大小。
考虑到方便使用和空间利用效率，通常选择在卫生间内部划定洗手区域和马桶区域。
2.2. 搭建墙体骨架根据规划的墙体布局，使用木材或金属材料搭建墙体的骨架。
首先，根据墙体位置和尺寸切割合适的材料。
然后，根据设计要求使用木工钉或螺丝将骨架固定在卫生间的地面和顶部。
2.3. 安装导墙材料完成墙体骨架后，根据设计选择合适的导墙材料进行安装。
常见的导墙材料包括石膏板、防水石膏板和PVC板。
使用适当的工具和固定材料，将导墙材料固定在骨架上，确保固定牢固。
2.4. 墙体装饰和涂料处理导墙安装完成后，可以根据自己的喜好选择不同的装饰方式。
可以使用瓷砖、壁纸等材料覆盖导墙表面，提升卫生间的整体视觉效果。
另外，还可以根据需要对导墙进行涂料处理，增加防潮和防水能力。
2.5. 收尾工作在整个施工过程完成后，需要进行收尾工作。
清理施工现场，清除多余材料和垃圾。
检查导墙的稳固性和装饰效果，确保没有明显问题。
3. 材料准备在施工卫生间导墙时，需要准备以下材料和工具： - 木材或金属材料：用于搭建墙体骨架； - 木工钉或螺丝：用于固定墙体骨架和导墙材料； - 导墙材料：可选择石膏板、防水石膏板或PVC板等； - 装饰材料：可选择瓷砖、壁纸等； - 涂料：用于对导墙进行防潮和防水处理； - 施工工具：包括锤子、电钻、扳手等。
4. 注意事项在施工卫生间导墙时，需要注意以下事项： - 安全第一：施工过程中要注意安全，戴好安全靴、手套等防护用品，使用工具时要小心谨慎。
- 合理规划：在规划墙体布局时，考虑到卫生间的实际使用需求和空间利用率，合理规划导墙的位置和大小。
导墙施工方案

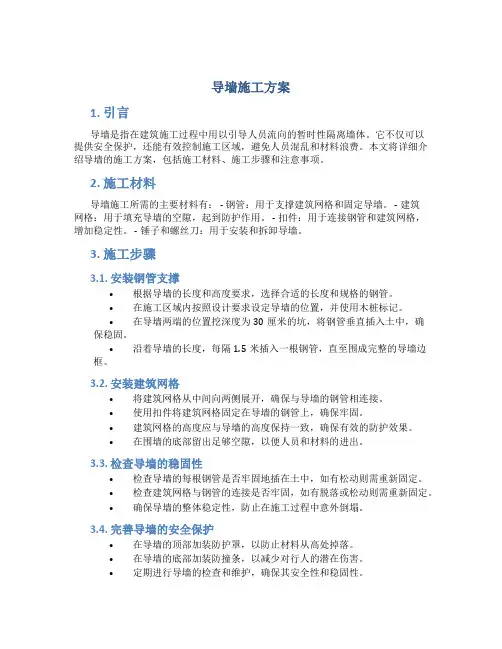

导墙施工方案1. 引言导墙是指在建筑施工过程中用以引导人员流向的暂时性隔离墙体。
它不仅可以提供安全保护，还能有效控制施工区域，避免人员混乱和材料浪费。
本文将详细介绍导墙的施工方案，包括施工材料、施工步骤和注意事项。
2. 施工材料导墙施工所需的主要材料有： - 钢管：用于支撑建筑网格和固定导墙。
- 建筑网格：用于填充导墙的空隙，起到防护作用。
- 扣件：用于连接钢管和建筑网格，增加稳定性。
- 锤子和螺丝刀：用于安装和拆卸导墙。
3. 施工步骤3.1. 安装钢管支撑•根据导墙的长度和高度要求，选择合适的长度和规格的钢管。
•在施工区域内按照设计要求设定导墙的位置，并使用木桩标记。
•在导墙两端的位置挖深度为30厘米的坑，将钢管垂直插入土中，确保稳固。
•沿着导墙的长度，每隔1.5米插入一根钢管，直至围成完整的导墙边框。
3.2. 安装建筑网格•将建筑网格从中间向两侧展开，确保与导墙的钢管相连接。
•使用扣件将建筑网格固定在导墙的钢管上，确保牢固。
•建筑网格的高度应与导墙的高度保持一致，确保有效的防护效果。
•在围墙的底部留出足够空隙，以便人员和材料的进出。
3.3. 检查导墙的稳固性•检查导墙的每根钢管是否牢固地插在土中，如有松动则需重新固定。
•检查建筑网格与钢管的连接是否牢固，如有脱落或松动则需重新固定。
•确保导墙的整体稳定性，防止在施工过程中意外倒塌。
3.4. 完善导墙的安全保护•在导墙的顶部加装防护罩，以防止材料从高处掉落。
•在导墙的底部加装防撞条，以减少对行人的潜在伤害。
•定期进行导墙的检查和维护，确保其安全性和稳固性。
4. 注意事项•在施工过程中，人员必须佩戴合适的头盔和工作服，确保人身安全。
•导墙施工区域应设立明显的警示标志，提醒行人注意安全。
•导墙施工过程中，应遵守相关的安全操作规程和管理制度，确保施工质量和安全性。
•如有需要，应根据实际情况采取其他安全防护措施，确保施工现场的整体安全。
5. 结论导墙施工方案的实施可以有效控制施工区域，提供安全保护，并避免人员混乱和材料浪费。
导墙施工安全技术交底
导墙施工安全技术交底一、导墙施工方案导墙是地铁施工中的重要组成部分，其主要作用是为隧道施工提供导向和支撑，防止土方坍塌，确保施工安全。
本工程导墙采用钢筋混凝土结构，设计深度为2.5米，宽度为1米。
导墙施工前，需要进行充分的地质勘查和方案设计，确保导墙的位置、深度和结构符合设计要求。
二、导墙施工安全技术交底1、施工前准备（1）地质勘查：施工前需对施工现场进行地质勘查，了解土质、地下水位等情况，为导墙施工提供科学依据。
（2）方案设计：根据地质勘查结果，进行导墙施工方案设计，确定导墙的结构形式、深度和位置。
（3）人员培训：对参与导墙施工的工人进行安全和技术培训，提高他们的安全意识和操作技能。
2、施工过程安全技术措施（1）开挖：导墙开挖应采用人工开挖，避免对周围土体造成破坏。
同时，应设置排水沟和集水坑，及时排除积水。
（2）钢筋绑扎：导墙钢筋绑扎时应采取防止钢筋移位的措施，确保导墙的稳定性和承载能力。
（3）混凝土浇筑：导墙混凝土浇筑应采用分层浇筑的方法，每层浇筑厚度不宜过大，以免造成模板变形和混凝土开裂。
同时，应采用振捣器振捣密实，确保混凝土质量。
（4）模板拆除：导墙模板拆除时应按照规定的时间和顺序进行，避免模板移位或混凝土开裂。
3、施工后安全技术措施（1）维护与保养：导墙施工完成后，应进行维护和保养，避免外力破坏和自然因素损坏。
（2）安全监测：对已施工完成的导墙进行安全监测，及时发现和处理安全隐患，确保导墙的正常使用和安全运行。
导墙施工安全技术交底一、导墙施工方案导墙是地铁施工中的重要组成部分，其主要作用是为隧道施工提供导向和支撑，防止土方坍塌，确保施工安全。
本工程导墙采用钢筋混凝土结构，设计深度为2.5米，宽度为1米。
导墙施工前，需要进行充分的地质勘查和方案设计，确保导墙的位置、深度和结构符合设计要求。
二、导墙施工安全技术交底1、施工前准备（1）地质勘查：施工前需对施工现场进行地质勘查，了解土质、地下水位等情况，为导墙施工提供科学依据。
地连墙导墙施工方案
地连墙导墙施工方案一、施工准备在开始地连墙导墙的施工前，需要做好充分的准备工作。
首先要确定施工区域的具体位置和尺寸，然后清理施工区域，确保没有障碍物。
接着，准备好所需的工具和材料，包括测量工具、水泥、砖块、沙子、砂浆等。
二、地连墙施工步骤1.确定基准线：根据设计要求，在地面上用粉笔或绳子确定地连墙的基准线，确保地连墙施工的平整度和垂直度。
2.挖掘基坑：在基准线上，根据设计要求挖掘地连墙的基坑，基坑的深度和宽度应符合要求。
3.设置导墙线：在基坑两侧分别设置导墙线，导墙线的设置要准确，以确保砖墙施工的垂直度。
4.浇筑基础：在基坑中浇筑混凝土基础，基础的厚度和强度需符合设计要求。
5.砌筑地连墙：根据设计要求，在基础上砌筑地连墙，砖块之间要留出适当的缝隙，用砂浆粘合。
6.夯实墙体：地连墙砌筑完成后，要用锤子或夯实工具夯实墙体，确保墙体牢固稳固。
7.收尾工作：清理施工现场，处理墙面的残渣和污垢，确保施工质量。
三、导墙施工步骤1.选择导墙材料：根据设计要求和功能需求，选择适合的导墙材料，如玻璃、金属、木材等。
2.确定导墙位置：根据设计要求确定导墙的位置和尺寸，用粉笔或绳子标出导墙的线路。
3.安装导墙：根据导墙材料的特点和安装要求，安装导墙，确保导墙的垂直度和水平度。
4.固定导墙：使用适当的固定方式固定导墙，确保导墙的牢固稳定。
5.装饰导墙：根据设计要求，对导墙进行装饰，如涂刷颜色、贴花等，提高导墙的美观性。
6.验收工程：施工完成后，对地连墙和导墙进行验收，确保施工质量符合要求。
四、施工注意事项1.安全第一：施工过程中要注意安全，穿戴防护用具，确保施工人员的安全。
2.精准测量：施工前要进行精准测量，确保地连墙和导墙的位置和尺寸准确无误。
3.选用合适材料：选择质量好、符合设计要求的建筑材料，确保施工质量。
4.及时沟通：施工过程中要与设计方和监理方保持及时沟通，解决问题，确保施工顺利进行。
5.保护环境：施工完成后要及时清理施工现场，处理废弃材料，保护环境。
导墙施工方案

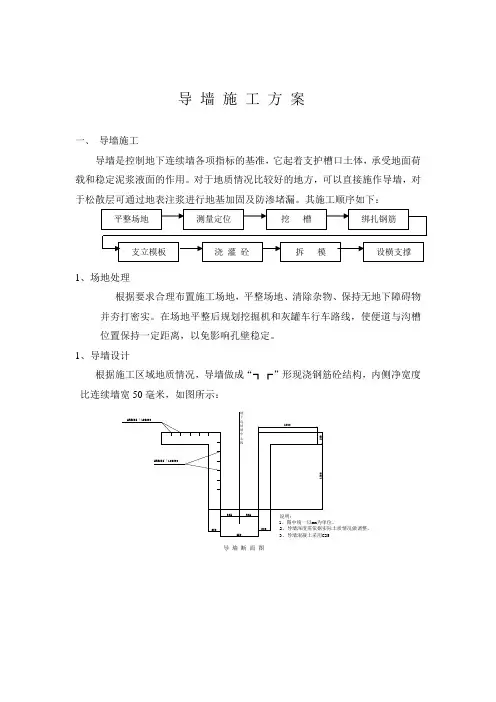

导墙施工方案一、导墙施工导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。
对于地质情况比较好的地方，可以直接施作导墙，对于松散层可通过地表注浆进行地基加固及防渗堵漏。
其施工顺序如下：1、场地处理根据要求合理布置施工场地，平整场地、清除杂物、保持无地下障碍物并夯打密实。
在场地平整后规划挖掘机和灰罐车行车路线，使便道与沟槽位置保持一定距离，以免影响孔壁稳定。
1、导墙设计根据施工区域地质情况，导墙做成“┓┏”形现浇钢筋砼结构，内侧净宽度比连续墙宽50毫米，如图所示：导 墙 断 面 图正确无误并做好保护，施工人员做好施工前的安全技术交底工作。
开挖过程中防止沟内积水，发生侧壁垮塌，及时开挖集水坑，并准备水泵进行抽排，合理安排施工工序防止错挖或超挖。
依据现场的定位控制点，用全站仪放出地墙轴线，并放出导墙位置，导墙开挖采用小型挖掘机开挖，人工配合清底，基底夯实后。
4、钢筋绑扎导墙钢筋采用单排Φ12@200网片，纵向钢筋搭接长度为30d，接头错开，1.3倍的搭接长度区域内接头面积不能超过50%，为保证钢筋位置和保护层厚度正确，内外钢筋之间加设支撑钢筋，每1.0m不少于1个，梅花型布置，在钢筋外侧垫置水泥砂浆保护层块或塑料卡，钢筋用挂线控制垂直度，用水平仪测量并控制垂直度。
原材料严格执行双控，经复试合格后方准使用。
5、支立模板导墙模板采用木定型模板组装而成，支模前应对模板进行计算，避免涨模、爆模，为防止模板发生位移，保证模板整体稳定，应与内外部的钢管架、导沟两侧土体连接牢固，模板之间用方木支撑，模板拼接要严密避免漏浆形成蜂窝麻面，6、浇筑砼导墙结构体采用c25混凝土浇筑，插入式振捣器振捣。
混凝土采用分层均匀浇筑的方法，每层厚度500-700mm（1.5倍振动棒的长度），保持下料均匀，两侧对称浇筑同时上升，以免造成导沟不均匀下沉或侧壁倾斜，导墙顶高出地面不小于5厘米，以防止地面水流入槽内，污染泥浆。
导墙施工方案

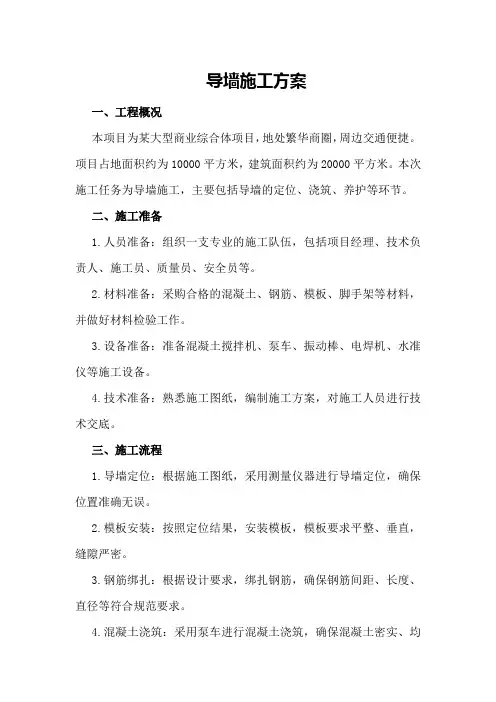

导墙施工方案一、工程概况本项目为某大型商业综合体项目，地处繁华商圈，周边交通便捷。
项目占地面积约为10000平方米，建筑面积约为20000平方米。
本次施工任务为导墙施工，主要包括导墙的定位、浇筑、养护等环节。
二、施工准备1.人员准备：组织一支专业的施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员等。
2.材料准备：采购合格的混凝土、钢筋、模板、脚手架等材料，并做好材料检验工作。
3.设备准备：准备混凝土搅拌机、泵车、振动棒、电焊机、水准仪等施工设备。
4.技术准备：熟悉施工图纸，编制施工方案，对施工人员进行技术交底。
三、施工流程1.导墙定位：根据施工图纸，采用测量仪器进行导墙定位，确保位置准确无误。
2.模板安装：按照定位结果，安装模板，模板要求平整、垂直，缝隙严密。
3.钢筋绑扎：根据设计要求，绑扎钢筋，确保钢筋间距、长度、直径等符合规范要求。
4.混凝土浇筑：采用泵车进行混凝土浇筑，确保混凝土密实、均匀。
5.振捣：采用振动棒进行振捣，确保混凝土内部无气泡、蜂窝等缺陷。
6.养护：混凝土浇筑完成后，及时覆盖保湿，进行养护。
7.模板拆除：混凝土强度达到设计要求后，拆除模板，进行下一道工序施工。
四、施工质量控制1.严格遵循施工方案，确保施工过程符合规范要求。
2.加强材料检验，确保材料合格。
3.定期对施工人员进行技术培训，提高施工水平。
4.加强现场质量检查，发现问题及时整改。
5.做好施工记录，为工程验收提供依据。
五、施工安全措施1.制定施工现场安全管理规定，明确各岗位职责。
2.加强施工现场安全培训，提高施工人员安全意识。
3.配备安全防护设施，如安全帽、安全带、防护眼镜等。
4.定期进行安全检查，发现问题及时整改。
5.做好施工现场环境保护，减少施工对周边环境的影响。
六、施工进度安排1.施工前期：完成施工图纸审查、材料采购、设备调试等工作。
2.施工中期：完成导墙定位、模板安装、钢筋绑扎、混凝土浇筑等环节。
3.施工后期：完成养护、模板拆除、施工验收等工作。
导墙施工方案
导墙施工方案导墙施工方案一、施工准备施工前首先要进行准备工作，包括施工人员的组织安排、材料设备的采购、施工图纸的准备等。
根据工程图纸确定导墙的布置位置和尺寸。
二、材料设备准备1.主要材料：水泥、砂浆、砖块等。
2.主要设备：砌筑工具、砂浆搅拌机、扬子钻等。
三、导墙施工流程1.测量定位：根据施工图纸测量导墙位置的坐标，并用粉笔进行标记。
2.开槽：使用扬子钻在墙面上开槽，用来安装导墙铁板。
3.安装导墙铁板：将导墙铁板放入开槽中，并用水泥浆固定。
4.砌筑砖墙：将砖块用水泥砂浆粘贴在导墙铁板上，逐层砌筑至设计高度。
5.抹灰：将墙面抹上1-2cm厚的灰浆，平整表面。
6.粉刷：涂刷两道底漆和两道面漆，使墙面色泽均匀、光滑。
四、施工注意事项1.施工过程中严格按照设计图纸要求施工，尺寸准确。
2.砂浆配比要合理，保证墙体的强度和稳定性。
3.导墙铁板要坚固，固定牢靠，不得有松动现象。
4.墙面抹灰要均匀，注意厚度的控制，避免出现开裂。
5.粉刷要注意涂刷的均匀性和色泽的一致性。
6.施工现场要保持整洁，及时清理施工垃圾。
五、安全措施1.施工人员穿戴好个人防护用品，如安全帽、工作服、手套等。
2.施工现场要设置警示标志，保持通道畅通，防止行人误入施工区域。
3.材料堆放要整齐有序，防止倒塌伤人。
4.使用电器设备时要注意防水和漏电保护，以免触电事故发生。
5.高空作业时要做好安全防护措施，如搭建脚手架、系好安全带等。
六、质量控制1.施工前要检查施工材料和设备是否符合质量要求。
2.施工过程中要严格按照规范操作，保证施工质量。
3.施工结束后要进行检查和验收，确保导墙的质量达到要求。
总结：导墙施工方案的实施要按照规范和设计要求进行，施工人员要具备一定的专业知识和技术能力。
施工过程中要注意施工质量和安全措施，确保施工进度和质量。
只有这样，才能保证导墙施工的顺利进行和工程质量的达标。
导墙施工方案
上海轨道交通 9 号线二期工程民生路站地下连续墙导墙施工组织设计目录一、导墙施工的普通规定 (2)二、导墙结构标准图 (3)三、施工人员、时间计划表 (4)四、施工部署 (5)五、施工方法： (6)六、施工要点 (6)七、导墙施工平面图 (7)上海轨道交通 9 号线二期工程民生路站地下连续墙导墙施工组织设计1 导墙内墙面应平行地下连续墙轴线的走向构筑 .考虑到超挖率,普通抓斗宽度比连续墙厚度小些,而抓斗插入导墙时以需导墙内侧有相应的净余地 ,因此, 为挖槽方便、安全施工可根据不同挖槽设备和施工方法,将导墙净距比设计的地下连续墙厚度加大 40 ~ 60mm.本工程导墙厚度比连续墙大 40mm。
导墙结构选用有现浇钢筋混凝土、钢制及预制钢筋混凝土等，本工程施工选用现浇钢筋混凝土结构形式.2 导墙不仅对地下连续墙施工起导向作用,而且承受土压、施工机械和车辆等荷载作用,同时还作为钢筋笼和导管、锁口管顶拔时的暂时支座等 ,因此要求其坚固,具有一定强度和刚度并连成整体.修筑导墙时,应建在稳固的地基上,如果地基不稳定,当施工机械行走时,由于荷载和振动作用,易引起开挖壁面坍塌, 使导墙向内侧挤拢.遇有软弱或者不稳定的地基时,可采取加大导墙深度、深层搅拌和注浆等措施对地基进行加固.3 现浇钢筋混凝土导墙养护期间,重型机械设备不得在附近作业或者停置 .现浇钢筋混凝土导墙,其水平钢筋应连接起来,使导墙具有整体性.4 导墙高度宜为 1.5~ 2m,顶部高出地面不应小于 100mm,外侧墙土应密实. 导墙不得移位和变形.导墙 1.5~ 2m 为常规高度,但在施工中常遇有地表层土质松软,地下管线或者构筑物以及导墙底临近地下水水面等情况 .为了保护地下管线或者构筑物安全,防止导墙脱空、位移、下沉或者倾斜,故遇有特殊情况时,导墙高度也可适当调整.在本工程中导墙高度为 1.5m.导墙标高顶面高出施工地面的规定 ,是为防止地表水流入沟槽而引起泥浆25 7上海轨道交通 9 号线二期工程民生路站地下连续墙 导墙施工组织设计性能恶化.5 导墙是控制挖槽精度的主要构筑物,为保证地下连续墙位置、垂直度、厚度、 直顺等符合设计要求, 导墙施工允许偏差应符合下列规定: 1) 内墙面与地下连续墙纵轴线平行度为±10mm;2) 内外导墙间距为±10mm;3) 导墙内墙面垂直度为 5%;4) 导墙内墙面平整度为 3mm;5) 导墙顶面平整度为 5mm.外侧8404200 5 15导墙标准图一内侧4202002005005000 5 0 0 0 05 7上海轨道交通 9 号线二期工程民生路站地下连续墙 导墙施工组织设计外侧84042025 15 导墙标准图二注：在土质比较好的情况下采用标准图一的做法，存在暗浜区域的情况下 采用标准图二的做法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
世行贷款昆明市轨道交通3号线工程大树营站
导墙施工方案
编制：_______________
审核：_______________
批准：_______________
中铁隧道集团有限公司
昆明轨道交通3号线大树营站项目部
二O一四年十月
目录
第一章 编制说明 (3)
1.1 编制依据 (3)
1.2 编制目的 (3)
1.3 适用范围 (3)
第二章 工程概况 (4)
2.1 地理位置 (4)
2.2 设计概况 (4)
2.3 导墙设计概况 (5)
2.4 自然环境、工程地质及水文地质条件 (5)
2.4.1 自然环境 (5)
2.4.2 工程地质 (7)
2.4.3 水文地质 (7)
2.4.4 不良地质 (7)
2.5 主要工程数量 (8)
3.1 总体施工方案 (8)
3.2 施工组织及安排 (8)
3.3 施工计划 (8)
第四章 资源配置 (9)
4.1 资源配置 (9)
4.2.1 施工机具计划配置 (9)
4.2.2 劳动力配置 (9)
4.3 主要材料计划 (9)
第五章 施工工艺流程及施工方法 (10)
5.1 施工工艺流程 (10)
5.2 施工方法 (10)
6.1 质量管理体系 (13)
6.1.1 质量管理方针 ........................................................ 13 第三章 施工方案及组织安排
..................................................................................................... 8 5.2.1 测量放线 ........
5.2.2 管线探槽开挖 ..... 5.2.3 开挖导墙沟槽土体 ... 5.2.4 沟底土体夯实 ..... 5.2.5 导墙钢筋制安 ..... 5.2.6 导墙模板安装 .....
5.2.7 导墙混凝土浇筑 ... 5.2.8 导墙模板拆除及支撑
5.2.9 导墙施工技术措施
第六章 质量管理体系及保证措施 10 ... 10 ..... 10 ....................................................... 10 ....................................................... 10 . (11)
...................................................... 11 ...................................................... 12 ...................................................... 12 (13)。
