高压开关柜的运行维护
kyn28型高压开关柜的设计与运行维护注意事项
kyn28型高压开关柜的设计与运行维护注意事项
设计注意事项：
1. 确定开关柜的额定电压和额定电流，以及所需的开关功能和控制逻辑。
2. 根据电气负荷计算和系统需求，选择合适的开关设备，如断路器、隔离开关、负荷开关等。
3. 设计开关柜的布局和尺寸，确保足够的空间容纳所需的开关设备和电缆连接。
同时，考虑到操作和维护的便利性，合理安排开关柜的操作间距和设备的显示和操作界面。
4. 选择合适的材料和组件，确保开关柜的安全性能、耐久性和可靠性。
特别注意避雷、防火、防爆等特殊要求。
5. 根据现场环境和工作要求，确定开关柜的防腐蚀和防护措施，如防尘、防水、防潮等。
运行维护注意事项：
1. 定期检查开关柜的外观，特别是接地线和接地装置是否完好无损，设备有无变形、氧化、锈蚀等情况。
2. 定期检查开关柜内部的连接线路和连接器是否松动、脱落，设备是否正常运行。
3. 定期清理开关柜内的灰尘和杂物，确保通风良好，防止设备散热不良。
4. 定期检查开关柜的继电器、保护装置、仪表等设备是否正常工作，及时更换损坏的零部件。
5. 定期对开关柜进行绝缘测试，确保绝缘性能符合要求。
6. 遵守操作规程，避免非专业人员进行操作和维护，防止误操作导致事故发生。
7. 定期对开关柜进行维护保养，如清洗、润滑、紧固螺栓等，延长使用寿命。
8. 异常情况及时处理，如电弧、电痕、异响等，应立即停止电源并进行检修。
9. 在运行维护过程中，合理使用开关柜，避免过载、短路等操作不当导致的损坏和事故。
高压开关柜的运行维护
高压开关柜的运行维护高压开关柜是电力系统中的重要设备，用于控制和保护电路。
对于高压开关柜的运行维护，需要进行定期检查、清洁和维修。
本文将介绍高压开关柜的运行维护，包括维护的内容、频率以及维护的方法和注意事项。
一、检查内容和频率1. 外观检查：每月进行一次，主要是检查外壳、接地线、连接件、铭牌、标识等是否完好，有无腐蚀、变形、松动等情况。
2. 内部检查：每半年进行一次，主要是检查断路器、电缆接线、控制电路等是否正常运行，有无漏电、短路等现象。
3. 清洁：每季度进行一次，主要是清除开关柜内部和外部的灰尘、杂物，保持开关柜的通风良好。
4. 绝缘检查：每年进行一次，使用绝缘电阻测量仪检测绝缘电阻，并确保其符合规定的数值。
5. 功率因数校正：每年进行一次，检查功率因数是否偏低或超过要求，如有必要，进行功率因数校正。
6. 防雷检查：每年进行一次，在雷电多发地区或季节，检查开关柜防雷装置，确保其可靠运行。
二、维护方法和注意事项1. 外壳维护：定期清洗开关柜的外壳，并保持外壳的漆面光亮，以防止腐蚀和变形。
同时，注意保持开关柜周围的通风良好，避免灰尘和湿气的积聚。
2. 内部维护：检查断路器和接线柱的连接是否松动，有无腐蚀，必要时进行紧固和更换。
清洁电缆接头和控制电路，确保其正常运行。
3. 绝缘维护：定期检测开关柜的绝缘电阻，确保绝缘电阻达到规定的数值。
如发现绝缘电阻较低，应及时查找原因，并采取相应的措施予以改善。
4. 操作维护：严格按照操作规程进行操作，避免误操作造成设备损坏或人身伤害。
在操作时要注意对开关柜进行防护，避免尘埃和水分进入。
5. 运行记录：维护人员要及时记录开关柜的运行状况、维护情况和故障处理情况，在必要时进行分析总结，找出问题的原因并采取措施予以解决。
6. 备件管理：及时补充和更换开关柜的关键备件，建立备件清单，并进行定期盘点，确保备件的可靠性和及时性。
7. 定期维修：根据设备的使用寿命和维护情况，制定定期的维修计划，对开关柜进行完整的检修和维护。
10kV高压开关柜保养及维修事项
10kV高压开关柜保养及维修事项一、日常的维护及检修（1）开关柜外观检查。
开关柜外壳无变形，无损伤；防护油漆无严重锈蚀，破损剥落；柜体安装牢固，外表清洁无杂物；开关柜的铭牌和标识黏贴整齐，无脱落。
（2）开关柜运行状态参数检查。
仪器、仪表指示正常（与日常运行值比较，无差别或差别不大且与设备状态相对应）。
（3）开关柜相关器件、电气接点及电线、电缆无超过规定温度现象。
用红外测温仪测量可见的相关器件、电气接点、电线、电缆运行温度≤60℃,柜内无异味。
（4）开关位置、指示灯指示、仪表显示是否正确，各转换开关所处位置是否正常。
开关分合位置正确、无报警指示、转换开关在规定位置。
二、一年一次计划性的检修维护（1）柜体外壳检查、清扫、排除日常巡视中发现的各种缺陷。
1）酒精、白棉布擦拭，确保无积尘、无污渍。
2）防护油漆无严重锈蚀，破损剥落，否则进行除锈、补漆。
（2）电缆室检查、保养。
1）电缆孔密封完好。
2）电缆插头固定螺钉无松动。
3）电缆标识牌无脱落，电缆相序色标没有脱落。
4）电缆室干燥，没有凝露情况，并清扫除尘。
5）用酒精、白棉布擦拭绝缘子，确保无积尘、无污渍。
6）接地线无松动，连接牢固。
（3）接地刀闸开关检查。
手动操作接地刀闸开关一个循环，开关动作正常，无卡滞，开关位置与面板位置指示正常。
（4）断路器室部件检查、保养。
1)将主断路器摇至退出位，用小车将其拉至舱外,检查一次回路隔离触指及其联接铜排是否有烧痕、放电的痕迹；视情况看是否需要使用砂纸打磨，用酒精棉布擦拭。
2）在主断路器隔离触指均匀涂上0.5~1mm厚的导电膏。
3）按力矩要求紧固一次回路上各螺栓，紧固螺栓后检查弹簧垫片应平整，完成紧固操作后，给一次回路上各螺栓划上防松线。
4）用酒精、白棉布擦拭断路器室内各部件，确保无积尘、无污渍。
5）将主断路器用小车推入断路器室舱内并摇至测试位，手动操作合分闸一个循环，断路器动作正常，无卡滞，机械位置指示、断路器分合位置指示、弹簧储能与未储能指示均正常。
高压开关柜维修手册
高压开关柜维修手册1. 引言高压开关柜是电力系统中的重要设备之一，负责控制和保护高压电路。
然而，由于使用频繁和环境因素的影响，高压开关柜可能出现各种故障和损坏。
本维修手册旨在提供维修人员在处理高压开关柜故障时的准确指导，以确保设备的安全、可靠运行。
2. 安全注意事项在进行高压开关柜维修之前，维修人员必须严格遵守以下安全注意事项：2.1 确保断电：在维修过程中，必须先切断高压开关柜的电源，并对电源进行锁定和标记，以避免意外触电事故的发生。
2.2 穿戴个人防护装备：维修人员应佩戴绝缘手套、防护眼镜、工作服以及护脚靴等个人防护装备，确保自身安全。
2.3 使用适当工具：在维修期间，使用符合规范的工具，并保持良好的工具状态，以确保维修过程的安全性和准确性。
3. 常见故障和维修方法3.1 电源故障当高压开关柜无法启动时，首先需要检查电源供应是否正常。
维修人员可以通过以下步骤进行故障排查：3.1.1 检查电源开关：确保电源开关处于打开状态，并检查电源线是否正常连接。
3.1.2 检查电源电压：使用万用表或电压表检测电源电压是否稳定，并与额定电压进行比较。
3.1.3 检查保险丝：检查高压开关柜内的保险丝是否熔断或损坏，如有必要，更换新的保险丝。
3.2 电路故障当高压开关柜接通电源后无法正常工作时，可能存在电路故障。
以下是一些常见的电路故障及其维修方法：3.2.1 检查开关机构：确保开关机构是否正常运行，如有卡滞或断裂等情况，需要进行清洁、修复或更换。
3.2.2 检查电流互感器：检查电流互感器的连接是否松动或断开，以及线圈是否短路或开路。
3.2.3 检查接线端子：检查接线端子是否松动或脱落，并进行紧固或重新连接。
3.3 绝缘故障绝缘故障是高压开关柜常见的故障类型之一，可能导致电压泄漏和电气击穿等问题。
以下是一些维修绝缘故障的方法：3.3.1 检查绝缘材料：检查绝缘材料是否有裂纹、破损或老化等问题，如有需要及时更换。
高压开关柜现场安装及运行维护范本

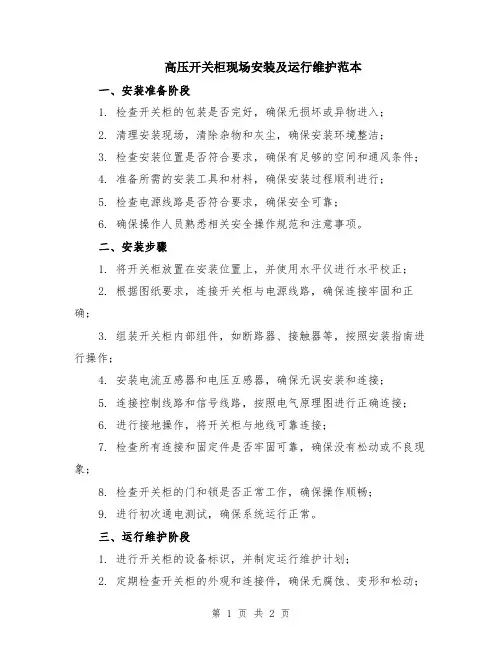

高压开关柜现场安装及运行维护范本一、安装准备阶段1. 检查开关柜的包装是否完好，确保无损坏或异物进入；2. 清理安装现场，清除杂物和灰尘，确保安装环境整洁；3. 检查安装位置是否符合要求，确保有足够的空间和通风条件；4. 准备所需的安装工具和材料，确保安装过程顺利进行；5. 检查电源线路是否符合要求，确保安全可靠；6. 确保操作人员熟悉相关安全操作规范和注意事项。
二、安装步骤1. 将开关柜放置在安装位置上，并使用水平仪进行水平校正；2. 根据图纸要求，连接开关柜与电源线路，确保连接牢固和正确；3. 组装开关柜内部组件，如断路器、接触器等，按照安装指南进行操作；4. 安装电流互感器和电压互感器，确保无误安装和连接；5. 连接控制线路和信号线路，按照电气原理图进行正确连接；6. 进行接地操作，将开关柜与地线可靠连接；7. 检查所有连接和固定件是否牢固可靠，确保没有松动或不良现象；8. 检查开关柜的门和锁是否正常工作，确保操作顺畅；9. 进行初次通电测试，确保系统运行正常。
三、运行维护阶段1. 进行开关柜的设备标识，并制定运行维护计划；2. 定期检查开关柜的外观和连接件，确保无腐蚀、变形和松动；3. 定期检查开关柜内部的设备运行情况，包括断路器、接触器等；4. 定期清洁开关柜内部和外部，确保无灰尘和杂物积聚；5. 定期检查电源线路和信号线路的连接，确保正常工作；6. 定期检查电流互感器和电压互感器的连接和运行情况；7. 定期进行开关柜的绝缘测试和工频耐压试验，确保安全可靠；8. 定期备份开关柜的数据和参数，以防数据丢失；9. 定期进行开关柜的功能测试，确保正常工作；10. 发现问题及时进行维修和更换故障部件；11. 做好安全隐患排查，确保运行安全可靠；12. 定期进行开关柜的防尘防潮处理。
四、运行维护记录1. 对每次维护工作进行详细记录，包括日期、维护内容、维护人员等；2. 记录维护过程中发现的问题和解决方法；3. 记录维护后的设备性能和运行情况；4. 对重要问题进行优先处理和追踪记录；5. 制定维护记录的模板和规范，便于查阅和分析。
10kV高压开关柜日常维护及故障处理
10kV高压开关柜日常维护及故障处理摘要：随着我国科技的不断发展，我国的电力科技也得到了充分的发展。
在电气控制柜当中，开关柜是其中重要的组成部分，其中，10KV级的开关柜在实际中应用得最为广泛。
但是，随着10KV级的开关柜的普及和应用，10KV级的开关柜的故障问题也逐渐显现出来，严重地影响了电气控制柜的稳定性和安全性，在这种情况，对10KV级的开关柜故障诊断以及维护保养就显得十分重要。
本文以10KV级的开关柜为主要的内容，系统地分析10KV级的开关柜在实际应用过程中的故障情况，并且分析了故障的处理措施，供大家参考借鉴。
关键词：10kV；开关柜；检修；维护；措施引言：目前而言，10KV级的开关柜在电气控制系统中得到了广泛的应用和普及，但是，在实际的应用过程中，10KV级的开关柜的故障情况也逐渐暴露出来，究其原因，一方面是因为10KV级的开关柜自身的质量问题；另外一方面则是在实际操作过程中错误操作造成的。
在这种情况，为了保证电气控制系统的安全性和稳定性，特别是一些生产加工类的企业，加强对10KV级的开关柜的维护和保养有着重要的意义，直接关系到企业的生产效益，所以，相关部门的技术人员要在实际的工作过程中积累经验，取得良好的成绩。
一、10kV高压开关柜常见故障通过调查我们发现，10KV级的开关柜的应用范围十分广泛，基于此，一旦10KV级的开关柜出现故障，就会对生产效率造成严重的影响，甚至会威胁到电气控制柜的安全性，所以，加强对10KV级的开关柜的故障严重有着重要的意义和作用。
（一）绝缘等级过低一般而言，如果因为导线绝缘的等级过低，就会导致10KV级的开关柜出现一系列的故障，主要表现在以下几个方面。
首先，如果空气与导线之间的间隙过小，就会导致控制开关柜出现绝缘变小的情况，特别是控制的体积过小，因为体积过小，所以间隙也比较小，进而出现了绝缘导线情况不好的情况。
其次，因为绝缘导线接线处理，就会导致电阻出现发热的情况，进而出现起火的情况。
西门子 6300A 系列高压开关柜 运行维护手册说明书
一、 高压开关柜概述1.基本概念a)开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
b)高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
c)开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
d)母排位置相序对应关系：表1相别颜色母线安装相互位置垂直水平引下线A相黄上远左B相绿中中中C相红下近右e)防护等级：外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表2防护等级简称定义IP1X防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件2.开关柜的主要特点：a)有一、二次方案，这是开关柜具体的功能标志，包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
KYN28A-12高压开关柜维护手册
KYN28A-12高压开关柜维护手册目录1. 简介2. 维护前的准备工作3. 维护步骤4. 注意事项5. 维护周期6. 故障排除7. 常见问题及解决方案1. 简介本维护手册为KYN28A-12高压开关柜提供维护指导，旨在保证开关柜的正常运行和延长其使用寿命。
2. 维护前的准备工作在进行维护之前，需要进行以下准备工作：- 切断开关柜的电源供应，确保安全操作。
- 准备必要的维护工具和设备，如螺丝刀、万用表等。
3. 维护步骤按照以下步骤进行开关柜的维护：1. 清洁：使用清洁布或软刷清洁开关柜的外部表面，确保无积尘和异物。
2. 检查：仔细检查开关柜的各个部件，包括电缆、接线端子、断路器等，确保其正常运行和连接紧固。
3. 润滑：对需要润滑的部件进行润滑，使用适量的润滑油或者脂。
4. 测试：重新连接开关柜的电源，进行必要的测试，确保其正常工作。
4. 注意事项在进行开关柜维护时，需要注意以下事项：- 严格按照维护手册和相关安全操作规程进行操作。
- 尽量避免触摸暴露的电缆和接线端子，以免触电伤人。
- 注意开关柜的工作环境，要保持通风良好，避免过热。
5. 维护周期开关柜的维护周期应根据实际情况而定，一般建议每年至少进行一次维护检查。
6. 故障排除在开关柜出现故障时，可以按照以下排除步骤进行处理：1. 检查开关柜的电源供应是否正常。
2. 检查相关电缆和接线端子是否松动或损坏。
3. 检查断路器和保险丝是否正常。
4. 如无法解决问题，联系专业维修人员。
7. 常见问题及解决方案在使用开关柜过程中，可能会遇到一些常见问题，可以尝试以下解决方案：- 问题1：开关柜无法正常通电。
解决方案：检查电源供应是否正常，检查断路器和保险丝是否正常，如有问题修复或更换。
- 问题2：开关柜出现漏电。
解决方案：检查电缆和接线端子是否松动或损坏，如有问题修复或更换。
以上是KYN28A-12高压开关柜维护手册的简要内容，请根据实际情况进行操作和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：AQ-JS-05296
( 安全技术)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
高压开关柜的运行维护
Operation and maintenance of high voltage switch cabinet
高压开关柜的运行维护
使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科
学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
一、开关柜现场安装
开关柜运抵现场后通常由用户自己或请安装单位进行安装，内容主要有：柜体就位和并柜、主母线之间及下母线之连接、电缆头制作和上位、二次电缆引线接及二次端子排接线等。
施工过程的注意事项有：
（1）柜体不应受碰撞，以免骨架变形，或者薄面板碰凹，表面涂层受撞伤，影响外观。
（2）并排柜体的安装基础槽钢要求水平（每米允许误差≯1mm）（3）手车柜基础高度的高低要考虑手车进出方便，地坪上不得形成台阶。
（4）运输、安装过程要切实保护真空灭弧室，特别是装设柜顶的主母线时，须用硬板盖住真空开关顶部，防止工具、螺丝掉下砸伤灭弧室。
（5）自配主母线时须做到；
a、与电器元件相连的母线，接头处应连接可靠，以免影响通流能力。
b、电流较大时，接头须搪锡。
c、裸铜与裸铜的导电接触面须涂敷防护剂（导电膏、凡士林等），以达防氧化防潮目的。
⑹柜体二次引线电缆须按指定路径敷设，不得阻碍运动件的活动，或者日后维护检测时被踩伤。
（7）柜体的接地主母线应与安装基础的予埋接地网可靠连接，确保接地的连续可靠性。
柜体安装工程完成后，按照电力部有关规程进行交接试验。
二、高压开关柜的运行维护注意事项
（1）配电间应防潮、防尘、防止小动物钻入。
（2）所有金属器件应防锈蚀（涂上清漆或色漆），运动部件应注意润滑，检查螺钉有否松动，积灰需及时清除。
（3）观察各元件的状态，是否有过热变色，发了响声，接触不
良等现象。
（4）对于真空断路器：
a、有条件时应进行工频耐压，可间接检查真空度。
b、对于玻璃泡灭弧室，应观察其内部金属表面有无发乌，有无辉光放电等现象。
c、更换灭弧室时，应将导电杆卡住，不能让波纹管承受扭转力矩，导电夹与导电杆应夹紧连接。
d、合闸回路保险丝规格不能用得过大，保险丝的熔化特性须可靠。
e、合闸失灵时，须检查故障：电气方面可能是电源电压过低（压降太大或电源容量不够），合闸线圈受潮致使匝间短路，熔丝已断；机构方面可能是合闸锁扣扣接量过小，辅助开关调得角度不好，断电过早。
f、分闸失灵时，须检查故障：电气方面可能是电源电压过低，转换开关接触不良，分闸回路断线；机械方面可能是分闸线圈行程未调好，铁芯被卡滞，锁扣扣接量过大，螺丝松脱。
g、辅助开关接点转换时刻须精心调整，切换过早可能不到底，切换过慢会使僵闸线圈长时带电而烧毁。
正确位置是在低电压下合闸，刚能合上。
（5）对于隔离开关：
a、注意刀片、触头有无扭歪，合闸时是否合闸到位和接触良好。
b、分闸时断口距离是否≥150mm。
c、支持及推杆瓷瓶有否开裂或胶装件松动。
d、其操动机构与断路器的联锁装置是否正常、可靠。
（6）对于手车隔离
a、插头咬合面应涂敷防护剂（导电膏、凡士林等）
b、注意插头有无明显的偏摆变形。
c、检修时应注意插头咬合面有无熔焊现象。
（7）对于电流互感器：
a、注意接头有无过热，有无响声和异味。
b、绝缘部分有无开裂或放电。
c、引线螺丝有无松动，决不能使之开路，以免产生感应高压，
对操做人员及设备安全造成损害。
（8）开关柜长期未投入运行时，投运前主要一次元件间隔（如手车室及电缆室）应进行加热除湿，以防止产生凝露而影响设备的外绝缘。
