LED车载显示屏常见问题维修图文稿
LED显示屏常见故障及解决方案_ss
LED显示屏常见故障及解决方案LED显示屏作为一种电子设备,以其亮度高、动态影像显示效果好、故障低、能耗少、使用寿命长、显示内容多样、显示方式丰富、性能价格比高等优势,已广泛应用于各行各业。
但LED显示屏在使用年限逐渐增长的情况下也会出现一些故障情况,比方说灯不亮了就是常见的故障之一,今天就跟随LED显示屏厂家合利来一起了解LED显示屏常见故障及其解决方案!01、LED显示屏常见故障分析led显示屏故障分析对于初学者来说直接、有效的方法是排除法,显示屏是主要有三大硬件组成:控制卡、单元板、开关电源。
首先:我们判断控制卡是不是好的,你先看下把电源打开,控制卡指示灯是否点亮,如果不亮看下检查是否有5V供电,显示屏是不是能显示内容,只要能显示内容,说明控制卡显示内容功能是好的;然后你用控制卡软件查找一下控制卡,如果能查找的到,说明控制卡的发送内容的功能良好,如果查找不到,你看下通讯线有没有接好,如果接好了,就可能是卡有问题了。
只要这两功能良好,控制卡就是好的,否则就要更换控制卡。
其次;我们要判断电源是不是好的,如果电源坏了,它会直接引起几块板同时不亮或不正常,因为一个电源是同时控制着好几块板的,也就是你的显示屏如果是在同一个小区域的几块板不显示或显示不正常,你应该考虑是不是电源坏了,直接的检测方法是拿万用表地直流电压档测量输出电压是否在4.9~5.5V之间。
如果是就要更换电源。
我们要判断单元板是不是好的,led全彩显示屏信号是从一个单元板的输出排针传送到另一个板的输入信号,所以一块板有问题,会引起它后面的整排不亮或异常,所以当显示屏一排有问题时,我们应该把这一排起始不正常的那个板换掉,或者用长排线将这块板跳过去,再看后面的板是否显示正常。
经过这三步故障分析后,基本是可以确定LED显示屏故障出现在哪里,同时,也为LED显示屏故障提供可行性解决方案打下了很好的基础。
02、LED显示屏常见故障解决方法知道了故障所在,用户如果具备一定的维修知识就可以自行解决,有效节省时间和维护成本。
LED显示屏常见故障与检修
保持室内温度在-20℃~50℃之间， 湿度在10%~90%之间，避免显示 屏在过高或过低的温度和湿度环境 下工作。
定期进行软件更新和升级
总结词
软件更新和升级可以修复潜在的软件 故障，提高显示屏的稳定性和安全性 。
详细描述
定期访问LED显示屏制造商的官方网 站，查看是否有软件更新或升级，如 有，及时下载并安装到显示屏中。
LED显示屏常见故障与检 修
• LED显示屏常见故障 • 故障原因分析 • 检修方法与步骤 • 预防措施与维护建议 • 案例分析
01
LED显示屏常见故障
显示屏不亮
总结词
显示屏完全不亮，可能是电源或 控制卡故障。
详细描述
首先检查电源是否正常，然后检 查控制卡是否正常工作。如果电 源和控制卡都正常，可能是连接 线缆有问题。
检查连接线缆是否正常
总结词
连接线缆是LED显示屏的重要组成部分，如果连接线 缆出现故障，将导致显示屏无法正常工作。
详细描述
检查连接线缆是否正常，可以通过观察法和测量法来 进行。观察法是观察连接线缆是否有明显的破损或断 裂现象。测量法是用万用表测量连接线缆的电阻和绝 缘性能，以确定连接线缆是否正常。
某交通路口LED显示屏故障检修案例
故障现象
故障原因
显示屏显示内容不完整， 部分字符缺失或错位。
信号传输线路受到干扰， 导致数据传输错误。
检修过程
检查信号传输线路的屏 蔽效果和接地情况，增 加抗干扰措施，调整信
号传输频率。
维修结果
显示屏恢复正常工作， 显示内容完整无误。
某体育场馆LED显示屏故障检修案例
05
案例分析
某大型购物中心LED显示屏故障检修案例
LED显示屏常见故障及故障分析处理精编版
LED显示屏常见故障及故障分析处理
LED显示屏常见故障
一、控制系统
故障现象
故障原因
故障分析处理
1、整屏不亮或出现方格
1、控制主机是否开启2、通讯线是否插好3、发送卡是否已插好4、多媒体卡与采集卡,发送卡之间的数据线是否连好5、接收卡JP1或JP2开关位置不对
1、打开主机2、把通讯线插好3、把发送卡重插4、连好多媒体卡与采集卡,发送卡之间数据线.5、调整好JP1，JP2开关位置
1、开关电源无电压输出；2、开关电源输出接线是否正确；
1、试电接入开关电半部分红色或绿色不亮或不正常显示
1、查看输入排针脚是否正常或与GND、+5V短路2、查看输入排针到245之间的信号是否正常（短路或断路）3、IC245坏
1、把断路的连好2、把短路的断开3、更换IC
三、LED模组故障及解决控制系统
故障现象
故障原因
故障分析处理
1、所有的LED闪烁
1、接触不良
1、给上+5V电或GND2、把短路的给断开3、把OE信号供上4、把断路的连好把短路的给断开
2、一单元板上半部分或下半部分不亮或显示不正常
1、138的第5腿OE信号是否有；2、74HC595的第11、12腿的信号是否正常；（SCLK、RCK）3、相连的OE信号是否正常；（断路或短路）4、双排插针与245相连的SCLK、RCK信号是否正常；（断路或短路）
1、松动处重新固定或接插
2、LED昏暗
1、开关电源和LED电压标号不一致
1、确保开关电源与LED电压标号一致性
3、部分线路的LED灯不亮
1、接插方向是否正确；2、电源输出接线是否正确；3、电源线插反、接反；

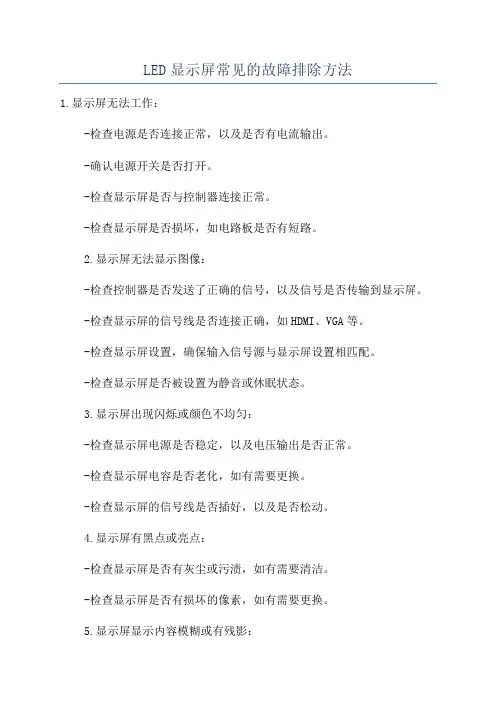

LED显示屏常见的故障排除方法
LED显示屏常见的故障排除方法1.显示屏无法工作：-检查电源是否连接正常，以及是否有电流输出。
-确认电源开关是否打开。
-检查显示屏是否与控制器连接正常。
-检查显示屏是否损坏，如电路板是否有短路。
2.显示屏无法显示图像：-检查控制器是否发送了正确的信号，以及信号是否传输到显示屏。
-检查显示屏的信号线是否连接正确，如HDMI、VGA等。
-检查显示屏设置，确保输入信号源与显示屏设置相匹配。
-检查显示屏是否被设置为静音或休眠状态。
3.显示屏出现闪烁或颜色不均匀：-检查显示屏电源是否稳定，以及电压输出是否正常。
-检查显示屏电容是否老化，如有需要更换。
-检查显示屏的信号线是否插好，以及是否松动。
4.显示屏有黑点或亮点：-检查显示屏是否有灰尘或污渍，如有需要清洁。
-检查显示屏是否有损坏的像素，如有需要更换。
5.显示屏显示内容模糊或有残影：-检查显示屏的分辨率设置是否与输入信号源相匹配。
-调整显示屏的亮度、对比度和清晰度设置。
-检查显示屏的刷新率，确保与输入信号源相匹配。
6.显示屏出现噪音或干扰：-检查显示屏的电源线是否与其他电源线相交，如需要分开布线。
-关闭附近其他电子设备，以减少电磁干扰。
-检查显示屏的接地是否良好，如需要重新接地。
7.显示屏出现死区或屏幕卡住：-检查显示屏的软件是否更新，如有需要升级软件。
-检查显示屏的驱动程序是否安装正确，如有需要重新安装驱动程序。
-检查显示屏的硬件是否损坏，如有需要更换部件。
总结：LED显示屏常见的故障排除方法包括检查电源连接、信号传输、设置匹配、电压稳定、像素损坏、分辨率设置、电磁干扰、接地情况、软件更新和驱动程序安装等。
通过仔细排查和修复这些可能的问题，可以使LED显示屏恢复正常工作。
LED显示屏常见的故障及其排除方法001
LED显示屏常见的故障及其排除方法Ⅰ.整屏不亮（黑屏）1、检测电源是否通电。
2、检测通讯线是否接通，有无接错。
（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。
4、电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。
（同步屏）Ⅱ.整块单元板不亮（黑屏）1、连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。
2、连续几块板纵方向不亮，检查此列电源供电是否正常。
Ⅲ.单元板上行不亮1、查行脚与4953输出脚是否有通。
2、查138是否正常。
3、查4953是否发烫或者烧毁。
4、查4953是否有高电平。
5、查138与4953控制脚是否有通。
Ⅳ.单元板不亮1、查595是否正常。
2、查上下模块对应通脚是否接通。
3、查595输出脚到模块脚是否有通。
Ⅴ.单元板缺色1、查245 R.G数据是否有输出。
2、查正常的595输出脚与异常的595输入脚是否有通。
系统故障排除第1步：检查显卡设置部分是否设置好，根据需要设置方法在光盘电子档中有，请查阅。
第2步：检查系统基本连接，如DVI 线，网线插口是否正确，主控卡与电脑PCI 插曹的连接，串口线连接等，连接方法已经有图例，请认真查阅参考第3步：检查电脑及LED电源系统是否满足使用需求。
当LED屏体电源不足时，当显接近白色（耗电多）会引起画面闪烁，根据箱体电源需求配制合适供电电源。
第4步：检查发送卡的绿灯是否有规律闪烁，闪烁转第6步，如果不闪烁，重新启动，没进win98/2k/xp之前检查绿灯是否有规律闪烁, 如闪烁转第二步操作，请检查DVI线连线是否连接好，如果问题没解决为发送卡、显卡和DV线I三者之一有故障，请分别更换后重复第3步。
第5步：请按软件说明进行设置或重新安装后再设置，直到发送卡绿灯闪烁，否则重复第3步。
第6步：检查接收卡绿灯是否与发送卡绿灯同步闪烁，如果闪烁转第8步，检查红灯是否亮，如果亮转第7步，不亮检查黄灯是否亮，如不亮检查电源是否接反或电源无输出，如亮检查电源电压是否为5V，如是关掉电源，去掉转接卡及排线再试，如问题没解决为接收卡故障，更换接收卡，重复第6步。
维修案例-图文说明【LED显示屏维修资料】
1今天维修遇到的情况：故障2和3不亮为死灯，更换其灯珠，故障4：更换了595还是不行，发现改595数据芯片输入被电钻钻断了！连接好R信号即可！有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是用表笔测4953输出，发现3、4行输出短路，15、6行输出短路。
换掉相应的4953即好。
2P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
32P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍即好。
43P10全户外单色板，只有4、8、12、16行亮（如图红色指亮），换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
4。
LED显示屏故障分析及常用处理方法
LED显示屏故障分析及常用处理方法一．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
二．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
三．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726）输出端连接。
四．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
五．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
六．整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
七．输出有问题1、检测输出接口到信号输出IC的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
5、检查输出的排线是否良好。
八．显示混乱，输出不正常1、检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注：主要检测时钟与锁存信号。
九．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
十．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
led显示屏常见故障及解决方法
LED显示屏常见故障及解决方法
一、显示屏不亮
故障现象：显示屏完全不亮
可能原因：
1. 电源未接通
2. 电源电压低
3. 驱动器故障
解决方法：
1. 检查电源是否接通，并确保电源电压在规定范围内
2. 检查驱动器是否正常工作，如有需要，进行更换
二、颜色失真
故障现象：显示屏颜色与实际颜色差异大或者颜色混乱可能原因：
1. 颜色设置不正确
2. 信号传输问题
3. LED灯珠故障或已损坏
解决方法：
1. 检查颜色设置，并重新进行设置
2. 检查信号传输线路，确保信号传输正常
3. 更换损坏的LED灯珠
三、显示屏闪烁
故障现象：显示屏显示内容闪烁不定，影响观看效果
可能原因：
1. 信号传输问题
2. 驱动器故障或未正确配置
3. 显示屏刷新率设置不当
解决方法：
1. 检查信号传输线路，确保信号传输正常
2. 检查驱动器是否正常工作，如有需要，进行更换或重新配置
3. 重新设置显示屏刷新率，确保设置正确
四、亮度不足
故障现象：显示屏亮度明显不足，影响观看效果
可能原因：
1. 电源电压低
2. LED灯珠老化或损坏
3. 亮度设置过低或过高
解决方法：
1. 检查电源电压是否在规定范围内，如有需要，调整电源电压至规定范围内
2. 更换损坏的LED灯珠或进行维修处理
3. 检查亮度设置，确保设置在合理的范围内，以满足观看效果为准。
同时可以调整亮度和对比度参数。
4. 检查控制卡软件是否正常工作，如有需要，重新安装控制卡软件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L E D车载显示屏常见问
题维修
Company number【1089WT-1898YT-1W8CB-9UUT-92108】
L E D车载显示屏常见问题维修1.屏亮夜灯不亮
解决方法：
①检查灯条线（中黄线）是否松动确定接线无误之后请拆开屏体
②查看灯条线在屏内电源上的焊锡是否松动
③用万用表测屏内灯条线负极是否和三极管上负极连通
④确定三极管上正负极焊锡是否松动
⑤请更换三极管
2.夜灯亮屏不亮
解决方法：
①首先检查黄线（12v）是否松动，保险管是否烧坏（如烧坏请更换）上面两种方法都确定没问题之后，必须将显示屏拆开检查内部。
显示屏拆开之后：
①首先查看控制卡上的工作灯是否亮
②如果亮了，请检查GPS那块的问题：GPS是否正常工作丶sim卡是否有效（电脑上查看是否上线）
③如果不亮，用万用表测显示屏内的电源输出是否有5v：如果有，但控制卡工作灯不亮，请换卡。
如果没有或低于4.8v，请换电源。
3.显示屏、夜灯都不亮。
解决方法：
①查看黑线（搭铁线）是否松动
②用万用表测黑线和黄线（12v）是否短路
上面两种方法都确定没问题之后，必须将显示屏拆开检查内部。
整屏常见问题判断及处理方法
一、整屏不亮
用万用表直流电压档测显示屏电源输入端是否有12V电压
1、如为0V则检查显示屏电源输入端是否有短路现象
（1）如有短路则判定为电源本身坏或输入端有连锡等短路故障
（2）如无短路则检查显示屏输入法电源线的保险管是否烧断，如是更换，如不是则检查显示屏供电电源是否正常或显示屏电源线有断路现象2、如有12V则测显示屏电源的输出端是否有5V正负0.2V的电压
(1) 如无5V电压则测显示屏电源是否有短路现象
①若有短路现象则断开负载(单元板、控制卡与无线模块）的电源输入端，此时还存在着短路现象则判定是显示屏电源坏；如无短路现象则判定为单元板、控制卡或无线模块存在短路现象，如是控制卡或无线模块存在短路现象则更换控制卡或无线模块。
如是单元板存在短路现象则检查单元板上的电源两端的元器件是否损坏（逐步排除故障）
②如无短路现象则判定为显示屏电源坏
（2）如有5V电压则判定为控制卡或单元板有故障，
①用替代法用好的控制卡换上如显示正常则判定为控制卡坏，更换控制卡
②如换上显示正常的控制卡故障依旧则判定为单元板有故障，检查单元板上的输入信号是否有短路、开路；74HC245、74HC138、5026或16729IC是否损坏或其控制信号是否有短路、开路现象
二、通讯不上（屏显示前一次发送的内容）
1、用万用表蜂鸣档测通讯线是否有开路、短路现象；是否有线序接错等现象
2、我司控制卡通讯线接线定义
线颜色控制卡无线通讯模块电脑
红色RX（2）发送接收接收（3）
黄色TX（3）接收发送发送（2）
黑色GND（5）地地地（5）
3、GPRS、GSM、GPS请参照其基本故障排除方法排除
三、整屏偏暗
1、检查光敏电阻是否有开路、短路现象或光敏电阻表面是否有被其它物体遮住
2、检查显示屏的供电电源是否在9V ～36V之间
四、报警按钮无效
1、检查报警按钮是否损坏
2、检查是否有报警信息输入到控制卡上
车载显示屏单元板常见问题判断及处理方法
1、两行不亮—检查相应的4953是否烧坏
2、 1列或多列不亮—检查对应的5026（或16729）引脚假焊或无输出
3、电路板局部暗亮—检查对应的5026（或16729）IC对地是否接好
4、行暗亮—检查出现暗亮的两行是否有无死灯或对地是否有短路
5、不显示—检查电源正负是否短路或245，138是否烧坏
6、长亮无法控制—检查时钟与所存信号是否短路或无信号
7、灯不亮检查灯正负是否短路或是死灯
8、单元板不停闪动—检查IC138是否烧坏，或是短路
9、 OE不能控制—检查OE是否信号正常或跟138第4脚断开
10、后半部不亮—检查单元板中间的连接点是否虚焊或接触不良
11、花屏—时钟或锁存信号与其他短路
12、只显示上半或下半—检查有无R1、R2信号过去
13、列常亮—此列灯跟其他信号短路或跟GND短路
14、行常亮—4953的输出输入是否短路
显示单元板常见故障处理
故障现像故障原因故障分析处理
1、一单元板不亮 +5V 电或 GND 是否供给
① +5V 跟 GND 是否短路
② 138 第五腿的 OE 信号是否有
③ 245相连OE信号是否正常（断路或短路）给上+5V电或 GND
④把短路的给断开
⑥把 OE 信号供上
⑦把断路的连好把短路的给断开
2、一单元板上半部分或下半部分不亮或显示不正常138 的第 5 腿OE 信号是否有；
① 5026或16729 的第 3、4 腿的信号是否正常；（ SCLK 、 RCK ）
②相连的 OE 信号是否正常；（断路或短路）
③双排插针与 245 相连的 SCLK 、RCK 信号是否正常；（断路或短路）把 OE 信号连上
④把 SCLK 、 RCK 信号连好
⑤把断路的连好把短路的断开
⑥把断路的连好把短路的断
3、一单元板上一行或相应一个模块的行不亮或不正常显示查看其所对应模块的行信号的管脚是否虚焊或漏焊；
①查看其行信号与4953 所对应的管脚是否断开或与其它信号短路
②查看其行信号的上、下拉电阻是否没焊或漏焊 74HC138 输出的行信号与相对应的4953之间是否断开或与其它信号短路把虚焊、漏焊的给焊好
③把断路的连好把短路的断开
④把没焊的给补上把漏焊的给焊好
⑤把断路的连好把短路的断开
4、一单元板有两行同时亮（显示文字时其中一行正常、一行常亮）查看模块所对应的两行信号是否短路
①查看查看138的输出脚、上下拉电阻和模块管脚及4953的输出脚是否短路
②把短路的断开
5、上半部分或下半部分红色不亮或不正常显示查看输入排针脚是否正常或与 GND、+5V短路
①查看输入排针到 245之间的信号是否正常（短路或断路）
② IC245坏把断路的连好
③把短路的断开
④更换 IC。
