混凝土泌水及离析的原因及解决方法
离析混凝土怎么处理[7篇]
![离析混凝土怎么处理[7篇]](https://img.taocdn.com/s3/m/edbbafe54793daef5ef7ba0d4a7302768e996f76.png)
离析混凝土怎么处理[7篇]以下是网友分享的关于离析混凝土怎么处理的资料7篇，希望对您有所帮助，就爱阅读感谢您的支持。
第1篇混凝土施工的离析泌水怎么处理混凝土施工一帆风顺当然最好，但遇到棘手问题您也要知道如何解决好。
作为施工中比较常见的麻烦，离析和泌水的处理是必须掌握。
从概念上看，离析是指由于混凝土黏聚性和保水性差，在自身重力作用和其它外力作用下而产生的分离现象，这会增加力诺搅拌泵堵管的可能。
泌水则是指拌合水析出表面，通常，泌水是离析的前奏。
那么今天，力诺就为大家带来离析和泌水的原因及对策，主要有以下几点：（1）砂率偏低或砂子中细颗粒含量少。
应提高砂率，降低砂中含泥量。
（2）石子级配差或为单一粒径的石子。
调整石子级配，单一粒径的石子应提高砂率。
（3）用水量大。
提高外加剂减水率或增加外加剂掺量，减少用水量。
（4）外加剂掺量过大，且外加剂含有泌水的成分。
减少外加剂或在外加剂中增加增稠组分和引气组分，提高混凝土的粘聚性，防止泌水和离析需要注意的是，施工时也可能会出现滞后泌水的情况，就是经过一段时间后（比如1h）才产生大量泌水的现象，而这时的原因和处理方法又会不一样，主要为以下几点：（1）真实砂率低，砂含石过高。
提高砂率，增加真实砂含量。
（2）砂子中细颗粒含量少。
提高掺合料用量，做必要补充。
（3）石子级配不合理、单一粒径。
提高砂率2--5%。
（4）水泥、掺合料泌水率大。
更换水泥、掺合料；外加剂中增稠组分。
（5）粉煤灰颗粒粗、含碳量高：更换粉煤灰。
希望以上内容对您有所帮助！第2篇混凝土裂缝怎么处理？首先需要查明是否为结构受力裂缝，若为非结构受力裂缝，要根据裂缝宽度分别可以采用水泥浆抹缝或环氧砂浆修补；若为结构裂缝，首先应采用环氧砂浆修补或化学灌浆处理，再进行结构加固。
混凝土裂缝分好几种情况，有通缝的、不通缝的，规则的、不规则，缝隙大的、缝隙小的等，另外还要看裂缝在什么位置，如果在受力较小部位一般为混凝土配比没配好含水率大（水泥不合格偶尔也会有）在混凝土没有足够的强度前在其上面施加大荷载造成的，此情况其实不处理也不会有多大影响，就是可能会给用户造成心理压力。
混凝土泌水、泌浆、离析的原因及应对措施
混凝土泌水、泌浆、离析的原因及应对措施混凝土拌合物是由于胶凝材料、粗、细骨料、水、外加剂等组分经过计量、搅拌而成的混合物，各物质密度的差异，在重力作用下沉降速率也不相同，必然产生分层现象。
当浆体的黏度不足以阻止粗骨料下沉，将出现骨料下沉，浆体上浮现象，严重时出现上面大量泌水，中间是砂浆层，底层为骨料。
泌水、泌浆、离析都是混凝土拌合物的不良现象，都是混凝土公司需要极力避免的，因为这一现象，在施工泵送过程中造成堵管，浇筑后拌合物分离，产生裂缝以及其他不良质量问题，如空洞。
（一）原材料方面原材料是组成混凝土的必须组分，其质量的变化必然引起混凝土拌合物质量的波动，原材料剧烈波动是造成混凝土拌合物泌水、泌浆、离析的重要因素。
原材料的影响因素，集中表现在以下方面，列举如下，供大家参考：（1）水泥发生变化。
如水泥在水泥厂陈化时间不同，水泥陈化时间短，新鲜水泥吸附较多的外加剂，随着陈化时间的延长，水泥活性降低，吸附外加剂能力降低。
当突然变换成水泥厂陈化时间较长的水泥时，混凝土生产过程中没有及时调整外加剂用量，很容易造成混凝土离析、分层。
如，春节放假，水泥在水泥厂或者在混凝土生产线罐中长时间陈化都会造成上述现象。
此外，水泥陈化时间长温度降低，水泥颗粒表面的电荷发生中和，以及水泥石膏发生变化，如无水石膏接触空气部分变成二水石膏，都造成外加剂吸附量降低。
（2）矿物掺合料变化。
主要表现为矿物掺合料的需水量比较原来生产使用的明显降低，造成混凝土生产过程中外加剂调整不及时造成，泌水、离析。
矿粉的细度与水泥熟料细度不同，熟料细度粗，比表面积小时，容易发生滞后泌水。
此外，陈放时间长的水渣磨制的矿粉容易泌水。
（3）骨料。
粗骨料级配单一，粒径偏大，针片状含量较多，容易造成混凝土拌合物状态差，易泌水。
生产过程中砂含泥量突然变小，造成外加剂吸附降低，导致泌水、离析。
此外，使用含有絮凝剂的机制砂一般外加剂用量偏高，突然使用部分不含絮凝剂的机制砂造成离析、泌水，这种现象往往防不胜防，且难以预防。
混凝土离析和泌水的影响因素以及预防措施分析
混凝土被广泛应用于各种建筑和工程领域，但在使用过程中，经常会出现裂缝和水渗漏等问题，这将对其产品或工程的质量造成严重的损害。
因此，必须采取积极的措施来解决这些问题。
其中，离析和泌水是导致混凝土裂缝和水渗漏的两个主要因素。
离析是指混凝土中的骨料和胶凝材料分层现象，而泌水则是指混凝土表面出现水珠或水滴等现象。
本文将重新拌混凝土的角度入手，深入探讨离析和泌水的影响因素及其预防措施。
1 相关概念离析是一种常见的混凝土结构问题，它会导致混凝土的均一性受到破坏。
通常，离析发生在拌合混凝土时，因为粗骨料会从混合物中分离出来，造成混凝土的均一性受到影响。
此外，离析还可能发生在混凝土的配合比例不当或者混凝土的粒径不均匀的情况下。
因此，在拌合、运输和浇筑过程中，应该注意选择合适的配合比例，避免离析的发生。
当混凝土中的任何成分出现离析时，这将严重损害其产品和工程的质量。
为了获得均匀、紧凑的混凝土，我们必须采取所有措施来解决这个问题。
许多硬化混凝土的缺陷都源于离析，例如露出的石头、筋骨、麻面、砂线、裂缝、弯曲和多孔或脆性的混凝土层。
由于存在的缺陷会严重损害混凝土的质量和使用寿命，而且由于需要大量的财力投入，很难达到期望的工程效果。
因此，必须认真挑选混凝土的配合比，并且采取适当的施工技术，以最大限度地减少出现的问题。
离析是一种常见的混凝土结构问题，可以通过两种方式来解决：一种是粗颗粒骨料从斜坡上滚落，或者在流态混凝土拌合物中沉淀；另一种是混凝土拌合物中稀浆的分离，即使在极其干燥的情况下，也可能出现离析现象。
由于大流动度混凝土的特性，骨料容易堆积在中央，导致水泥浆流向外围，从而引发离析现象。
为了确保混凝土的质量，在搬运和浇筑过程中，必须严格遵守正确的施工方法，包括装料、卸料和自由下落，以防止混凝土的分离。
即使是性能优异的混凝土，如果搬运操作不当，也可能会导致严重的后果。
在施工过程中，应该采取有效措施来克服障碍，尽可能将混凝土浇筑到位，并且要避免在模板内搬移太远的距离，同时要正确使用振动器，并且控制振动时间不宜过长。
混凝土泌水原因及解决措施
混凝土泌水成因及措施一、什么是混凝土泌水通俗地讲，就是水泥混凝土中颗粒级配不合理，大直径的颗粒比例比较大，使得水分不能够均匀稳定地分散到颗粒间的空隙里，在混凝土运输、振捣、泵送的过程中，水泥和骨料沉降，在混凝土凝固前产生水分渗出到混凝土表面的现象称做泌水。
正常混凝土拌合物中适量的泌水可以降低实际的水灰比，从而使混凝土更加密实, 同时，在混凝土的表面，适量的泌水可以起到一定的修饰和抹面作用,还可以防止新浇注的混凝土表面迅速干燥及开裂等。
但是过量的泌水会对混凝土质量会造成不利影响。
二、混凝土泌水的危害1、对混凝土表面的危害有流砂水纹缺陷的混凝土，表面强度、抗风化和抗侵蚀的能力较差。
同时，水分的上浮在混凝土内留下泌水通道，即产生大量自底部向顶层发展的毛细管通道网，这些通道减弱了混凝土的抗渗透能力，致使盐溶液和水分以及有害物质容易进入混凝土中，极易使混凝土表面损坏。
泌水使混凝土表面的水灰比增大，并出现浮浆，即上浮的水中带有大量的水泥颗粒，在混凝土表面形成返浆层，硬化后强度很低，同时混凝土的耐磨性下降。
这对路面等有耐磨要求的混凝土是十分有害的。
2 、对混凝土内部结构及性能的危害在混凝土粗骨料、钢筋周围形成水囊，随着水分的逐渐挥发形成空隙，从而影响混凝土的致密性、骨料的界面强度以及混凝土与钢筋间的握裹力，导致混凝土整体强度的降低。
混凝土泌水造成塑性收缩是一个不可逆的变形。
泌水引起混凝土的沉降导致混凝土产生塑性裂纹,从而会降低水泥混凝土的强度。
特别是泌水混凝土产生整体沉降，浇注深度大时靠近顶部的拌合物运动距离更长，沉降受到阻碍，如遇到钢筋等障碍时，则产生塑性沉降裂纹，从表面向下直至钢筋的上方。
分层浇注的混凝土受下层混凝土表面泌水的影响，造成混凝土层间结合强度降低并易形成裂缝。
3.对混凝土耐久性的影响泌水也能破坏对混凝土的抗腐蚀能力、抗冻性能，导致这些问题的因素也是由泌水后出现的内部泌水通道相关，腐蚀性物质经过泌水通道则能到达混凝土内部，在其到钢筋表面则会形成钢筋锈蚀，和水化产物出现腐蚀反应而损害混凝土。
浅谈混凝土泌水原因及解决方法

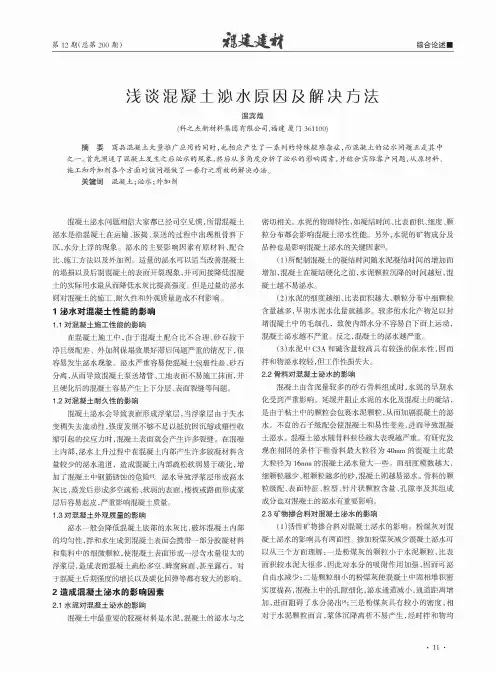

第12期（总第200期)综合论述_浅谈混凝土泌水原因及解决方法温宾煌(科之杰新材料集团有限公司，福建度门361100)摘要商品混凝土大量推广应用的同时，也相应产生了一系列的特殊疑难杂症，而混凝土的泌水问题正是其中 之一。
首先阐述了混凝土发生之后泌水的现象，然后从多角度分析了泌水的影响因素，并结合实际客户问题，从原材料、施工和外加剂各个方面对该问题做了一套行之有效的解决办法。
关键词混凝土；泌水；外加剂混凝土泌水问题相信大家都已经司空见惯，所谓混凝土 泌水是指混凝土在运输、振捣、泵送的过程中出现粗骨料下 沉，水分上浮的现象。
泌水的主要影响因素有原材料、配合 比、施工方法以及外加剂。
适量的泌水可以适当改善混凝土 的塌损以及后期混凝土的表面开裂现象，并可间接降低混凝 土的实际用水量从而降低水灰比提高强度。
但是过量的泌水 则对混凝土的施工、耐久性和外观质量造成不利影响。
1泌水对混凝土性能的影响1.1对混凝土施工性能的影响在混凝土施工中，由于混凝土配合比不合理、砂石较干 净且级配差、外加剂保塌效果好滞后问题严重的情况下，很 容易发生泌水现象。
泌水严重容易使灘土包裹性差、砂石 分离，从而导致混凝土泵送堵管、工地表面不易施工抹面，并 且硬化后的混凝土容易产生上下分层、表面裂缝等问题。
1.2对混凝土耐久性的影响混凝土泌水会导致表面形成浮浆层，当浮浆层由于失水 变稠失去流动性，强度发展不够不足以抵抗因沉缩或塑性收 缩引起的拉应力时，混凝土表面就会产生许多裂缝。
在混凝 土内部，泌水上升过程中在混凝土内部产生许多胶凝材料含 量较少的泌水通道，造成混凝土内部疏松软弱易于碳化，增 加了混凝土中钢筋锈蚀的危险[1。
泌水导致浮浆层形成高水 灰比，蒸发后形成多空疏松、软弱的表面，楼板或路面形成浆 层后容易起皮，严重影响混凝土质量。
1.3对混凝土外观质量的影响泌水一般会降低混凝土底部的水灰比，破坏混凝土内部 的均匀性，拌和水生成到混凝土表面会携带一部分胶凝材料 和集料中的细微颗粒，使混凝土表面形成一层含水量很大的 浮浆层，造成表面混凝土疏松多空、蜂窝麻面、甚至露石。
混凝土泌水现象的原因和解决办法
混凝土泌水现象的原因和解决办法混凝土产生泌水的原因有多种因素引起的：一，水泥本身的特性决定的；二，过振引起的离析，在砼表面蓄积大量的水；三，坍落度过大也容易在砼表面产生大量的水；四，减水剂的原因，减水剂和水泥不溶，也可以在砼表面产生大量的水；五，运距过长或用农用拖拉机运输砼，有时在砼表面蓄积大量的水；六，砼下料的垂直落差过大，产生离析，也很容易在砼表面蓄积大量的水。
控制防止措施，如何控制让其不产生泌水，针对以上各点实施不同的方法：一，就是从根本上解决水泥泌水的问题，这就要厂家生产水泥时解决；二，振捣砼时控制时间，一般以振捣后砼表面不翻泡为宜；三，坍落度按照设计控制；四，减水剂在掺加时要做相溶实验，避免出现减水剂的副作用；五，在运距稍长时一般采用砼搅拌车运输，避免用农用运输车运输；六，砼垂直下料落差超过2米时采用串筒下料，使砼和接触面发生的冲击作用得到缓冲，以免砼发生离析，出现泌水现象。
混凝土泌水解决的办法有：适当增大砂率，外掺适量粉煤灰，减小外加剂用量，更换外加剂或者在外加剂中适当的复合一些引气剂（这种方法不仅可以解决和易性问题还可以增加混凝土抗渗-抗冻等耐久性问题，当然，掺量一定要合适，否则会适得其反甚至会导致混凝土强度降低。
若混凝土含气量不超过5%，不会影响混凝土强度和耐久性问题）。
海花岛围堰项目二标段混凝土扭王块施工混凝土泌水现象是多
发面的，根据有关规定，逐一控制，尽量避免泌水现象的发生。
对现场振捣技术人员也要多告诫振捣工艺，严控振捣引起的泌水的现象。
混凝土假凝和泌水原因分析及预防措施
混凝土假凝和泌水原因分析及预防措施前言泌水是新拌混凝土在静止状态下，从浆体中泌出部分拌合水并在表面集聚，一直持续到胶凝材料浆体充分凝结为止，是保水性能差引起的，影响混凝土质量；假凝是水泥一种不正常的初期固化或过早变硬征象，陪伴放热，产生伸缩缝使混凝土耐久性、密实性下降。
而产生假凝和泌水现象原因总体可分为内因和外因，内因主要是由水泥水化时对水的需求量影响，外因取决于环境气候及混凝土振捣过程。
1，产生原因分析假凝主要由于混凝土内部缺水引起，在某段过程中，混凝土内所含水量小于正常凝结所需要的总水量时，就有可能发生假凝现象。
影响含水量的多少与水泥水化反应对水需求量，环境因素使混凝土水分蒸发以及振捣后结构排水等因素有关，假凝出现往往伴随着裂缝。
水是混凝土拌合物经浇注、振捣后，在凝结、硬化的进程中，伴随着粒状材料的下沉所显现的局部拌合水上浮至混凝土表层的迹象，混凝土浇注与捣实后初凝前，在骨料的重力作用下，流动性较好的水泥浆上浮，局部水分向外蒸发上浮至混凝土上表层，产生泌水，同时显现浮浆层。
与假凝相反，混凝土内所含水量大于正常凝结所需要的总水量时，就可能发生泌水现象。
1.1内因1.1.1水泥比表面积的影响水泥水化速度与其颗粒细度有关，颗粒越细水化速度越快，在混凝土终凝前需水量就大，在其他稳定条件下发生假凝的可能性就会越大，产生泌水的可能性反而越小。
根据实验与经验，在气温低于25℃、水泥中铝酸三钙（C3A）含量低于5%、水灰比小于.45，而且比表面积小于350m2/kg时，混凝土不会产生假凝，却会产生泌水；当比表面积大于350m2/kg且小于380m2/kg时，在其他相同条件下，假凝和泌水时有发生；当比表面积大于380m2/kg时，混凝土会发生假凝，但不会发生泌水。
1.1.2水灰比的影响水灰比直接决定了水泥浆的稠度。
在水泥用量相同时，增大水灰比会使水泥浆的流动性加大。
如果水灰比不当使混凝土拌合物的粘聚性和保水性不良而产生流浆、离析，严重影响混凝土的强度。
混凝土泌水离析原因及解决措施
1. 气温过高，水化反应快2. 混凝土混合物温度过高
1. 在高温季节采取降温措施，如使用冷水搅拌、遮阳等2. 控制混凝土混合物温度，避免过高
设备因素
1. 搅拌运输车搅拌性能不佳2. 拌筒内留有积水
1. 选用性能良好的搅拌运输车2. 搅拌运输车在装料前必须排尽积水，装料后严禁加水
管理因素
1. 生产过程控制不严2. 原材料检测不到位3. 设备维护不及时
1. 加强生产过程控制，确保质量稳定2. 严格原材料检测，确保质量合格3. 定期对设备进行维护和检修，确保正常运行
配合比设计
1. 砂率偏小2. 胶凝材料用量低3. 配合比设计不合理
1. 增加砂率，提高保水性2. 增加胶凝材料用量，改善拌合物性能3. 重新进行配合比设计，确保科学合理
施工过程
1. 搅拌不均匀2. 运输过程中加水3. 浇筑、振捣不当
1. 加强搅拌管理，确保搅拌均匀2. 严禁运输过程中加水3. 规范浇筑和振捣操作，防止过振
混凝土泌水离析原因解决措施
原因
详细说明
解决措施
原材料因素
1. 水泥质量变化（如陈化时间不同）2. 矿物掺合料变化（需水量变化）3. 骨料级配不合理（粒径偏大、含泥量变化）4. 外加剂使用不当（超量、缓凝组分过多）
1. 定期检查水泥质量，及时调整外加剂用量2. 监控矿物掺合料质量，适时调整配比3. 优化骨料级配，控制含泥量4. 严格控制外加剂用量和配比，避免超量使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土泌水及离析的原因及解决方法
一、产生原因
(1)水泥细度大时易泌水，水泥中C3A含量低易泌水，水泥标准稠度用水量小易泌水。
(2)水泥用量小易泌水。
(3)低标号水泥比高标号水泥的混凝土易泌水(同掺量)。
(4)同等级混凝土，高标号水泥的混凝土比低标号水泥的混凝土更易泌水。
(5)单位用水量偏大的混凝土易泌水、离析。
(6)混凝土混合物温度过高，尤其夏天，气温高，水化反应快, 坍落度损失大。
(7)强度等级低的混凝土易出现泌水。
(8)砂率小的混凝土易出现泌水、离析现象。
(9)连续粒径碎石比单粒径碎石的碎泌水小。
(10)混凝土外加剂的保水性、增稠性、引气性差的混凝土易出现泌水。
(11)超量掺混凝土外加剂的混凝土易出现泌水、离析。
(12)部分型号的搅拌运输车搅拌性能不良，经一定路程的运送, 初始出料时混凝土混合物发生明显的粗骨料上浮现象。
(13)混凝土搅拌运输车拌筒内留有积水，装料前未排净或在运送过程中，任意往拌筒内加水。
二、解决途径(1)根本途径是减少单位用水量。
(2)增大砂率，选择合理的砂率。
(3)炎热夏季，采取措施降低混凝土混合物的温度。
(4)增大水泥用量或掺适量的I、口级粉煤灰。
(5)采用连续级配的碎石，且针片状含量小。
(6)改善混凝土外加剂性能，使其具有更好的保水、增稠性，或适量降低硅外加剂掺量(仅限现场)，搅拌站若降低混凝土外加剂掺量, 又可能出混凝土碎塌落度损失快的新问题。
(7)混凝土搅拌运输车在卸料前，应中、高速旋转拌筒，使混凝土混合物均匀后卸料。
(8)加强管理，对清洗后的运输车拌筒，须排尽积水后方可装料。
装料后，严禁随意往拌筒内加水。
三、总结经验
针对混凝土易出现泌水、离析问题。
通过学习摸索试验总结出了一套结合实际情况解决问题的办法。
如优化配合比、加强原材料的进场检测、加强现场管理。
杜绝因搅拌站现场管理不善而随意增加用水量的现象。
