【钢支撑模板加固体系应用】
钢支撑体系深化及深化要点分享8.31
工程管理中心：钢支撑小组 2017 年 8月
【钢支撑体系深化及优化要点】
目录
contents
一、材料要求 二、配模深化
三、加固体系深化
四、节点优化
【钢支撑体系深化及优化要点】
主楞
钢支撑体系
次楞
次楞 顶托
主楞
勾头螺栓 挡片 洞口短横杠
【钢支撑体系深化及优化要点】
一、材料要求
尺寸标注准确，减少错误 返工。
金八孔即标准孔，高度通 用
模板设计时考虑梁墙结合 处容易变形。
采取梁侧板伸入剪力墙模 内≧ 300mm，控制变形
二、配模深化：2、集中配模
★ 要求木枋 压刨 并 集中配模
压刨台
木工机床
夹板下料
按配模图使用精密裁板 锯进行集中配模，保证 了模板尺寸，有效提高 模板拼缝严密性，。
顶板主次楞 顶板主楞自由端悬挑≦300mm，间距按照施工方案布置 顶板次楞间距边对边≦200mm
≦300mm
≦200mm
三、加固体系深化：2、加固体系设计要求
斜撑 内墙斜撑按照一面墙≧二道，双面设置，间隔为1.5m,端头部位≦0.5m设置 外墙斜撑按照一顶一拉进行设置
三、加固体系深化：2、加固体系设计要求
预留压条
外墙成型企口
接缝成型效果
四、节点深化：6、墙根加固
角钢防烂根技术，保障一次成型效果，省去剔凿费用 角钢规格40*40*2.0mm，相隔500mm使用钢钉固定在地面，与边线保持垂直
沪苏盐城南通二建
四、节点深化：7、沉箱定型钢模
沉箱定型钢模应用简单方便，促进反坎一次成型
四、节点深化：8、钢制楼梯模具

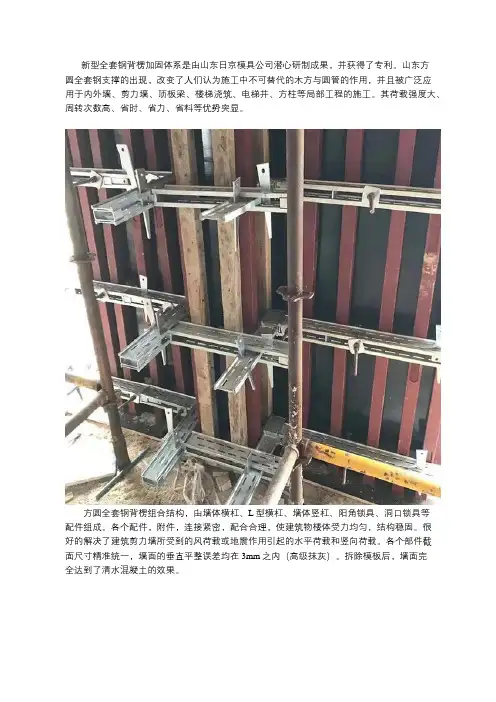

新型全套钢背楞加固体系
新型全套钢背楞加固体系是由山东日京模具公司潜心研制成果，并获得了专利。
山东方
圆全套钢支撑的出现，改变了人们认为施工中不可替代的木方与圆管的作用，并且被广泛应
用于内外墙、剪力墙、顶板梁、楼梯浇筑、电梯井、方柱等局部工程的施工。
其荷载强度大、周转次数高、省时、省力、省料等优势突显。
方圆全套钢背楞组合结构，由墙体横杠、L型横杠、墙体竖杠、阳角锁具、洞口锁具等
配件组成。
各个配件，附件，连接紧密，配合合理，使建筑物楼体受力均匀，结构稳固。
很
好的解决了建筑剪力墙所受到的风荷载或地震作用引起的水平荷载和竖向荷载。
各个部件截
面尺寸精准统一，墙面的垂直平整误差均在3mm之内（高级抹灰）。
拆除模板后，墙面完
全达到了清水混凝土的效果。
新式剪力墙支撑系统不再采用方木，采用完全钢支撑系统，功能安稳，加固力度大，可
保证剪力墙浇筑顺利进行，工人不必进行二次施工，保证剪力墙浇筑作用，节约时间成本。
同时山东方圆建筑模具有强大的团队，安排专业技术人员到工地现场为客户进行安装指导，保证客户施工顺利进行。
免除购买后的后顾之忧。
钢支撑施工方案
钢支撑施工方案在现代建筑工程中，钢支撑作为一种常见的临时结构加固手段，其稳定性和安全性对整个工程的顺利进行至关重要。
一个科学合理的钢支撑施工方案不仅能够保障施工人员的安全，还能提高施工效率，确保工程质量。
本文将提供一个钢支撑施工方案的范本，供业内人士参考。
一、编制依据在制定钢支撑施工方案时，我们需遵循国家及地方的相关建筑施工规范和标准，结合工程的具体情况，如地质条件、周边环境、施工工艺等因素，确保方案的科学性和合理性。
二、工程概况简要介绍工程的基本情况，包括工程名称、地点、规模、结构类型等，以及钢支撑系统的应用范围和目的。
三、钢支撑设计要求详细说明钢支撑的设计参数，包括材料规格、尺寸、承载力等，确保设计方案满足工程需求。
同时，考虑到施工过程中可能出现的不利因素，设计时应留有适当的安全储备。
四、施工准备列出施工前需要准备的工作，如施工图纸的审核、材料的采购与检验、施工设备的准备和检查、施工人员的培训等。
五、施工流程详细阐述钢支撑的施工流程，从基础处理、定位放线、钢支撑组装、安装、检验到拆除等各个环节，每一步骤都应有明确的操作指南和质量要求。
六、安全措施强调施工过程中的安全管理，包括施工现场的警示标识、安全防护设施的设置、应急预案的制定等。
确保每一位施工人员都能够了解并遵守安全操作规程。
七、质量控制介绍钢支撑施工过程中的质量控制措施，如焊接质量的检测、螺栓连接的扭矩控制、支撑体系的垂直度和稳定性检测等。
八、环境保护提出施工过程中应采取的环境保护措施，减少对周边环境的影响，如噪音控制、废弃物的分类回收等。
九、进度计划根据工程总体进度要求，制定钢支撑施工的时间计划，确保各个施工环节能够协调进行，不延误总工期。
十、总结与建议在方案的对整个钢支撑施工方案进行总结，并提出可能遇到的问题及解决建议，以便施工单位能够及时调整和优化施工策略。

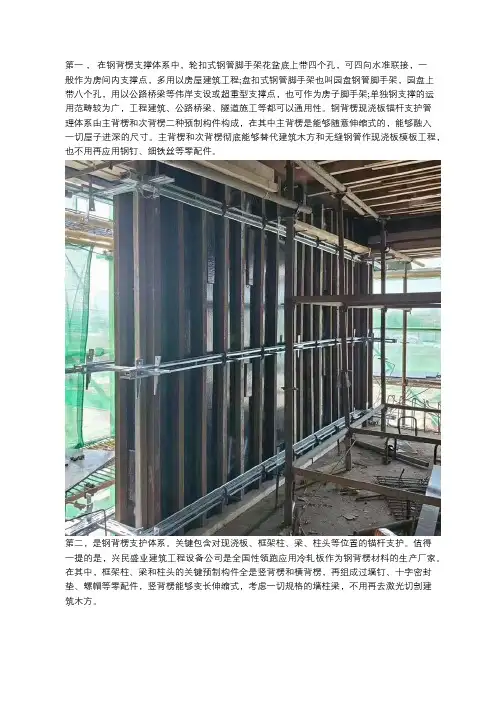

新型剪力墙钢支撑加固体系
第一，在钢背楞支撑体系中，轮扣式钢管脚手架花盆底上带四个孔，可四向水准联接，一
般作为房间内支撑点，多用以房屋建筑工程;盘扣式钢管脚手架也叫园盘钢管脚手架，园盘上
带八个孔，用以公路桥梁等伟岸支设或超重型支撑点，也可作为房子脚手架;单独钢支撑的运
用范畴较为广，工程建筑、公路桥梁、隧道施工等都可以通用性。
钢背楞现浇板锚杆支护管
理体系由主背楞和次背楞二种预制构件构成，在其中主背楞是能够随意伸缩式的，能够融入
一切屋子进深的尺寸。
主背楞和次背楞彻底能够替代建筑木方和无缝钢管作现浇板模板工程，也不用再应用钢钉、细铁丝等零配件。
第二，是钢背楞支护体系。
关键包含对现浇板、框架柱、梁、柱头等位置的锚杆支护。
值得
一提的是，兴民盛业建筑工程设备公司是全国性领跑应用冷轧板作为钢背楞材料的生产厂家。
在其中，框架柱、梁和柱头的关键预制构件全是竖背楞和横背楞，再组成过墙钉、十字密封垫、螺帽等零配件，竖背楞能够变长伸缩式，考虑一切规格的墙柱梁，不用再去激光切割建
筑木方。
三，是工地剪力墙加固件配件体系。
包括的类型许多，关键有滚珠丝杠、各种各样脚手架扣件、螺帽、插头、勾子、联接套筒规格、钢跳板这些。
单侧钢模板支撑体系在明挖隧道施工中的应用
单侧钢模板支撑体系在明挖隧道施工中的应用【摘要】城市明挖隧道施工过程中，由于受场地限制而采用单侧模板支撑体系，具有周转次数多，施工进度快，支撑牢固，可靠性强，混凝土外观好等优点。
本文结合某城市明挖隧道单侧钢模板支撑体系施工实践，介绍了单侧钢模板支撑体系结构设计验算的方法，并对具体工艺进行阐述，可作为同类工程施工参考。
【关键词】明挖隧道；单侧钢模板；设计与施工1．工程概述1.1 工程概况某城市快速路采用隧道和桥梁结构形式横穿市区，其中隧道部分长达3km，开挖深度达到20m，周边高层建筑林立。
隧道采用单箱双室的矩形现浇钢筋混凝土框架结构，整体结构尺寸为21.1m×7.6m，单室内尺寸为9.25m×5.4m，明挖暗埋法施工。
隧道基坑外设置直径600mm～1200mm的围护桩，采用混凝土支撑和钢支撑结合的支撑方式，井点降水。
1.2 模板方案比选考虑到本工程中隔墙可以采用穿墙对拉螺栓加固，为便于操作，采用胶合板模板和方木背楞。
侧墙施工中通常使用的模板及支撑体系有：方案一：满堂支架+拉撑结合斜撑支撑胶合板，优点是施工方便，缺点是受力稳定性不好，支架多，不利于调节加固；方案二：穿墙对拉止水螺栓+拉撑结合斜撑支撑胶合板，优点是受力简单，结构稳定，缺点是止水螺栓造价高，止水效果没有保障；方案三：整体单侧钢模板+三角支架支撑，优点是结构稳定，混凝土浇筑效果好，缺点是吊装较困难，模板加工费用大。
由于整体单侧钢模板+三角支架支撑形式具有周转次数多、施工进度快、支撑牢固、可靠性强、混凝土外观好等优点，本工程采用该模板支架支撑体系进行施工。
2．单侧钢模板支撑体系设计2.1 单侧钢模板支撑体系结构形式单侧钢模板支撑体系分为两部分钢模板和单侧支架两部分组成。
钢模板采用6mm厚的钢板，竖楞采用8#槽钢，间距30cm，横楞采用双拼10#槽钢，间距90cm。
单侧支架由预埋系统和三角支架组成，预埋系统包括地脚螺栓、连接螺母、压梁、连接杆等组成，三角支架采用10#槽钢焊接组成，间距90cm。
模板及支撑体系专项施工方案
模板及支撑体系专项施工方案一、模板及支撑体系（Template and Supporting System）1. 模板（Template）：模板是一种用于支持和固定混凝土浇筑的木质或金属材料。
在施工过程中，模板起到了搭建施工平台和储存混凝土的作用。
2. 模板支撑体系（Supporting System）：模板支撑体系是指用于支撑和固定模板的设备和工具。
常见的模板支撑体系包括梁板支架、扣件式脚手架、钢支撑杆等。
3. 模板材料的选择（Material Selection）：根据施工需求和具体工程要求选择合适的模板材料。
常见的模板材料有胶合板、钢模板和铝合金模板等。
4. 模板安装（Installation）：在混凝土结构施工前，需要先进行模板的安装工作。
安装过程中需要根据设计要求和施工规范进行定位、固定和调整。
5. 模板拆除（Dismantling）：混凝土浇筑完成后，需要对模板进行拆除。
拆除过程中应当遵循安全规范，防止损坏混凝土结构。
6. 模板的保养与维修（Maintenance and Repair）：模板在使用过程中可能会受到损坏，需要进行保养和维修。
定期检查、清洁和处理模板的裂缝、破损等问题，以保证模板的使用寿命和施工质量。
二、专项施工方案（Special Construction Plan）1. 方案概述（Plan Overview）：说明该专项施工方案的目的、范围和施工流程。
2. 施工准备（Preparation）：包括施工场地的清理、材料和设备的准备、施工人员的培训和安全防护等。
3. 模板的安装（Installation of Template）：根据设计要求搭建模板支撑体系，进行模板的安装和调整。
4. 混凝土浇筑（Concrete Pouring）：将混凝土均匀地倒入模板中，注意保证混凝土的质量和浇筑效果。
5. 模板拆除（Dismantling of Template）：混凝土浇筑完成后，根据混凝土的强度和施工规范，及时拆除模板。
模板及加固支撑体系的优秀做法图示
模板及加固支撑体系的优秀做法图示
这是一个样板工地的模板及加固支撑体系的优秀做法，比如工具式梁夹、门口过梁与建筑主体一体式施工方法等等，可能对项目施工过程有所助益。
图中模板了采用定型型钢加固体系，有不易变形，混凝土成型质量好，阴阳角方正的优点。
图中梁模板采用工具式梁夹对梁进行加固，定型化梁夹，施工操作方便、快捷，加固程度好。
图中模板阴阳角部位采用定型型钢加固，有阴阳角成型质量好的优点。
图中模板支撑架立杆托撑采用弧形切口，便于固定钢管。
图片放大后可以看到弧度。
图中梁模板角部采用双方木加固。
图中模板阳角采用压缝措施，浇筑混凝土时不易跑浆，阳角成型后，外观质量更好。
模板已刷油。
图中模板阴角部位采用了压方木处理措施。
先施工墙模板，后施工顶板模板。
图中模板竖向拼缝处采用方木压缝，增加模板强度，防治混凝土跑浆。
图中模板预埋螺栓采用五排，直径Φ14。
图中模板没有使用内撑条，对拉螺栓采用套管和堵头，混凝土成型质量好。
钢支撑支护方案
钢支撑支护方案在建筑和土木工程中，钢支撑支护方案是一种常见且重要的技术手段。
它被广泛用于桥梁、隧道、地下工程以及其他一些需要加固和支撑的结构中。
钢支撑支护方案的设计和实施对于工程的安全和稳定具有关键性的作用。
本文将讨论钢支撑支护方案的优势、应用领域以及一些案例分析。
一、钢支撑支护的优势钢支撑支护方案具有多方面的优势，使其成为工程中常用的支护手段之一。
首先，钢材具有很高的强度和刚度，可以有效地抵抗较大的力和变形。
对于需要承受重量和受力的结构来说，钢支撑能够提供坚固可靠的支持，确保结构的稳定性和安全性。
其次，钢支撑具有灵活性。
在设计和实施时，可以根据具体情况进行调整和变化。
如果需要，可以随时增加或减少支撑的数量和位置，以满足工程的需求。
这种灵活性使得钢支撑支护方案适用范围广泛。
此外，钢支撑还具有重复使用的能力。
一旦工程完成，支撑结构可以被拆除并重新使用于其他工程。
这不仅节约了资源，也减少了浪费。
这种可持续性的特点使得钢支撑成为一种环保的支护方案。
二、钢支撑支护的应用领域钢支撑支护方案在各种工程项目中都得到了广泛的应用，下面将介绍几个典型的应用领域。
1. 桥梁工程：钢支撑用于桥梁的建设和维护。
它们可以用于支撑梁和桥墩，在桥梁的施工和施工期间，起到稳定和加固的作用。
2. 隧道工程：在隧道的建设中，钢支撑可用于支撑隧道壁面和顶部，保证隧道的稳定性和安全性。
3. 地下工程：对于地下停车场、地铁站和地铁隧道等地下工程，钢支撑也是必不可少的支撑方案。
它们可以用于加固地下结构，防止土壤坍塌和地面塌陷。
4. 水利工程：在大坝和水库建设中，钢支撑也扮演着重要的角色。
它们可以用于支撑水坝的壁面和顶部，保证水体安全。
三、案例分析为了更好地理解钢支撑的应用，下面将介绍几个实际工程案例。
1. 桥梁建设：某市兴建一座大型高速公路桥梁时，采用了钢支撑支护方案。
支撑结构坚固可靠，确保了桥梁在施工期间的稳定性。
该桥梁成功建成并投入使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢方通
双钢管
二、钢方通应用介绍：3、结构成型质量效果
实例：海南-陵水珊瑚宫殿 结构实体 达清水混用质量对比
海南-陵水珊瑚宫殿-钢方通应用质量对比表
海南陵水珊瑚宫殿钢方通应用情况
实测实量数据对比（二期 VS 三期）
技术参数
数值
使用部位
方钢规格 方钢长度 方钢间距
40×40×2.5 剪力墙及平台模背楞
2.6m 2.6m 3.4m
竖向结构背楞、楼板 背楞（层高2.9m）
卫生间沉箱周边、剪 力墙部位
剪力墙外墙部位（防 错台，竖向延长）
250
配套木枋 40×90×3m 板缝拼接
项目
截面 尺寸
墙面 垂直度
墙面 平整度
顶板 水平度
二期 88.00% 85.00% 85.00% 82.00%
钢支撑替代木枋材料数量表
材料 木枋 方钢
单位 立方米
吨
单价 2000 2780
数量 28 142
总价 5.60万 39.5万
总价
45万
全部使用木枋材料数量表
材料 方木
单位 单价 立方米 2000
数量 205
总价 41万
总价
41万
三、自加工成套钢支撑：8、钢支撑效益对比（沪苏无锡）
钢支撑残值高！
残值效益： 木模工艺：残值 12.3 万元 （方木按30%计） 钢 支 撑：残值 39.2 万元 （方钢按95%计） 综合效益：效益 26.9 万元 效益率59.7%
钢支撑加固体系应用及2017年推广目标
四、宁波碧桂园成套钢支撑应用
1、宁波住建施工 2、数据来自项目
四、宁波碧桂园成套钢支撑：1、成套产品（竖杠）
材料：冷轧C型钢，50×50×2.75，米重4.2kg
竖杠
规格：50×50×2.5方钢管 40×40×2.5伸缩节
作用：替代木枋与钢管支撑 优点：30㎝调节，适应性强 长度：2600~2900（内墙）
三期 97.50% 91.25% 92.50% 92.83%
提升 9.50% 6.25% 7.50% 10.83%
10% 使用钢方通结构合格率提升幅度约
二、钢方通应用介绍：5、钢方通应用成本对比
海南-陵水珊瑚宫殿-钢支撑使用成本对比
项目
镀锌方钢
油漆方钢
木枋
方钢
采购单价 （元/m）
13.5
10.3
6.1
1、轮扣快拆体系 2、使用黑胶合板
三、自加工成套钢支撑：5、结构拆模效果（沪苏无锡）
钢支撑加固体系结构成型效果
三、自加工成套钢支撑：6、结构实测实量（沪苏无锡）
钢支撑加固体系 实测实量成绩表
栋号
垂直 度
平整 度
截面 尺寸
水平 度
板厚
12# 92% 90% 100% 100% 95%
13# 90% 92% 100% 100% 93%
实例：海南-陵水珊瑚宫殿
平台模：
➢ 次背楞40×40方钢
钢方通
40×90木枋配合拼缝 间距250mm
➢ 主背楞采用传统双钢
管支撑
二、钢方通应用介绍：2、剪力墙钢方通安装
实例： 海南-陵水珊瑚宫殿
剪力墙模：
➢ 次背楞40×40钢方通 配合40×90木枋拼缝 方钢间距250mm
➢ 主背楞双钢管加固 对拉螺杆间距450
• 【钢支撑模板加固体系应用】
2017 年 4 月
钢支撑模板加固体系应用及2017年推广目标
目 录
一、钢支撑加固体系简介 二、钢方通应用案例介绍 三、无锡碧桂园自行加工钢支撑 四、宁波碧桂园成套钢支撑应用 五、杭州碧桂园成套钢支撑应用 六、钢支撑模板加固体系小结 七、2017年钢支撑推广目标 八、钢支撑供应商考察情况
10
回收指标
85%
85%
60%
85%
折算成本 （元/m）
2
1.55
2.44
1.5
1、海南沿海气候对方钢有腐蚀性，建议使用油漆方钢；
2、采购单价为实际采购价，回收指标为成本控制指标，折算成本为考虑
残值回收后实际成本。
钢支撑加固体系应用及2017年推广目标
三、无锡碧桂园自加工成套钢支撑
1、上海嘉实集团施工 2、数据来自嘉实集团
钢支撑加固体系应用及2017年推广目标
二、钢方通应用介绍
1、以腾越建筑为案例 2、各项数据来自腾越
二、钢方通应用介绍：1、钢方通选型
1、依据支模方案自行采购不同规格镀锌钢方通 2、腾越应用较多，并针对安全改进了一些措施
40×40×2.5
40×40×2.5
钢方通焊钢筋挂钩
二、钢方通应用介绍：1、平台模钢方通安装
三、自加工成套钢支撑：1、钢支撑工法样板（沪苏无锡）
钢支撑工法样板（嘉实集团）
三、自加工成套钢支撑：2、主次钢背楞（沪苏无锡）
剪力墙： 次楞50x30x2.5钢方通 主楞50x30x2.5双钢通
平台板： 次楞50x30x2.5钢方通 主楞70x70x3.0钢方通
三、自加工成套钢支撑：3、专用加固件（沪苏无锡）
钢支撑加固体系应用及2017年推广目标
一、钢支撑加固体系简介
采用 钢方通 或 成套钢背楞 替代 木枋 及 钢管 作为模板
背楞的模板加固体系 适用于各种 现浇结构 之 剪力墙、柱及梁、楼板 等模板加固，也适宜结
构节点优化施工工艺
1、钢支撑应用分类：1）钢方通 替代 木枋与钢管
钢方通
木枋
钢方通
钢管
1、钢支撑应用分类：2）成套钢支撑 替代 木枋与钢管 成套钢支撑 替代 木枋与钢管
14# 94% 93% 100% 100% 95%
三、自加工成套钢支撑：7、钢支撑成本对比（沪苏无锡）
➢ 项 目 共 三 幢 单 体 ： 12#21 层 ， 13#/14#18层
➢ 地上结构均采用钢支撑加固体系 ，地上建筑面积36918m2
➢ 每栋按两层墙柱模、三层板模配 置周转使用
➢ 前期投入基本持平！
钢背楞（直杠）
钢背楞（L）
2、钢支撑优点
➢ 体积小，重量轻 ➢ 强度高，刚性大，变形小，加固可靠 ➢ 规格尺寸，误差可控，构件成型更好 ➢ 构件标准化，模块化，连接简单可靠 ➢ 周转次数多（300次以上，木枋约10次） ➢ 现场安全文明无污染 ➢ 节约木材，绿色环保 ➢ 无需特别设计，不影响施工进度 ➢ 前期投入基本持平，回收残值大，成本显著降低
自制梁夹具：40*20*3方钢
自制梁夹具
三、自加工成套钢支撑：3、专用加固件（沪苏无锡）
钢支撑体系： 1、主、次背楞均采用钢方通 2、墙端部、阴阳角采用专用紧固件 3、端部及拼缝使用规格木枋
阳角紧固件
阴角L形 加固件
墙端紧固件
三、自加工成套钢支撑：4、现场安装图（沪苏无锡）
端头模板加固图
墙板钢支撑加固图
