新型型钢背楞竖向模板加固施工技术刍议
新型型钢背楞竖向模板加固施工技术刍议发布时间：2022-05-07T11:22:47.694Z 来源：《建筑实践》2022年第41卷第1月2期作者：周凤强[导读] 型钢背楞是剪力墙结构工程中，极为关键和重要的加固体系，可以在高刚度材料及特定截面形状周凤强中国建筑第二工程局有限公司辽宁沈阳 110016摘要：型钢背楞是剪力墙结构工程中，极为关键和重要的加固体系，可以在高刚度材料及特定截面形状的支撑下，达到抗压、抗剪、抗扭转等目的，与传统钢管加固方式相比，其配件数量额可以减少三分之一左右，配套的穿墙丝数量也有所下降，因此在施工成本、速度等方面均有十分明显的优势。
本文聚焦该种优越性，引入工程案例对其施工技术要点进行展开阐述。
关键词：建筑工程；型钢背楞；加固施工前言：在经济平稳增长、产业格局重构的背景下，我国建筑行业正式迎来发展新契机，新工艺材料不断涌现，技术含量更高且工艺更加成熟完善，新型型钢背楞作为其中代表性产物，较好地解决了传统模式中加固成本高、设计优化不足等问题，改善了木方加固中资源浪费、难以回收等弊端，给框架剪力墙加固施工提供了新的思路，有必要对其技术要点进行深入探究。
1工程概况及施工流程阐述为提升叙述详实性，本文引入A地某高层混凝土建筑案例，案例工程总面积为18.42×104m2，地下结构占地3.26×104m2，整体装配率在45%以上，每层构筑物均配置了框架剪力墙。
考虑到工程整体用量较大，且对加固体系刚度要求较高，因此引入型钢背楞加固体系，与旧有的木方加固、钢管加固体系相比，其构件采用标准化生产方式，型式更加规范和统一，整体的拼接安装更加简单和快捷，还能够进一步满足周转利用、快速施工等实际需求。
模板工程共分为5步，即图纸优化、模板设计，以及测量放线、模板安装、检查矫正，其中模板拼接时需要利用方木辅助固定，方木材料仅承担拼缝固定职能，并不参与背楞的受力。
2新型型钢背楞竖向模板加固体系介绍旧有剪力墙模板体系中，多使用粘贴模板手段，固定安装环节耗时较长，且需要协调好长度、接触面积以及孔洞等问题，部分工程中直接采用大模板、铝模板等材料，虽然在一定程度上缓解了这些问题，但应用成本和费用较高，不符合工程造价管控要求。
组件式钢背楞阴阳角加固施工工法(2)
组件式钢背楞阴阳角加固施工工法组件式钢背楞阴阳角加固施工工法一、前言随着建筑结构的发展，钢结构的应用越来越广泛。
然而，在某些特殊情况下，结构的抗震性能可能无法达到设计要求，需要使用加固工法提高结构的整体稳定性。
本文将介绍一种组件式钢背楞阴阳角加固施工工法。
二、工法特点1. 采用模块化设计，加工成标准的组件，便于制造和安装。
2. 由于采用了钢背楞阴阳角结构，能够提高结构的刚度和强度。
3. 工法灵活多样，适用于不同类型的建筑结构，可根据具体情况进行调整和改变。
4. 施工简便，不需要过多的施工设备和人员，能够提高施工效率。
5. 加固效果显著，能够提高结构的抗震性能和整体稳定性。
三、适应范围该工法适用于各类钢结构建筑，特别适用于高层建筑、桥梁和矿山设备等需要增加抗震能力的结构。
四、工艺原理组件式钢背楞阴阳角加固工法的基本原理是通过钢组件的加固，增加结构的刚度和强度，提高结构的整体稳定性。
通过将钢组件制作成标准的模块，然后按照设计要求进行组装和安装。
钢背楞阴阳角结构能够有效地提高结构的抗震性能，使结构在地震等自然灾害中更加稳定。
五、施工工艺1. 施工准备：确定施工方案，准备所需材料和机具设备。
2. 检查结构：对需加固的结构进行全面检查，了解结构的情况。
3. 制作组件：按照设计要求，将钢组件进行加工和制作。
4. 安装组件：按照设计方案，将制作好的钢组件进行组装和安装。
5. 进行校正：根据实际情况，进行必要的校正和调整。
6. 进行连接：将各个组件进行连接，确保连接的牢固性和稳定性。
7. 进行验收：对加固工程进行全面的验收和检查，确保施工质量符合要求。
六、劳动组织根据具体的工程规模和施工周期，确定所需的劳动力人数和工作安排。
同时，根据施工进度，合理分配劳动力和任务，保证工程的正常进行。
七、机具设备1. 压力机：用于组件的加工和制作。
2. 焊接设备：用于组件的焊接和连接。
3. 起重机：用于组件的吊装和安装。
4. 手持工具：用于组件的切割、打磨和修整。
钢背楞模板加固体系施工工法
钢背楞模板加固体系施工工法一、前言钢背楞模板加固体系施工工法是目前广泛使用的一种建筑模板加固工法。
建筑施工过程中，模板加固是非常重要的一环，它直接影响着建筑的质量和安全，因此，如何采用科学规范的方法进行模板加固是非常关键的。
二、工法特点钢背楞模板加固体系施工工法的主要特点是：操作简单，施工速度快，承载力强，使用寿命长。
该工法采用钢背楞模板做为加固体系的主体，结合钢管和螺栓等工具协同作用形成强大的承载能力，可以针对各种不同高度、各种形状以及各种负载情况的建筑模板进行加固。
三、适应范围该工法非常适合应用于高层建筑、桥梁及地铁隧道等大型工程中，能够安全、快速、高效地完成建筑的模板加固。
四、工艺原理1.钢背楞模板的特点钢背楞模板采用新型装饰材料，具有轻质、高强的特点，使用寿命长，能够有效地减少模板变形，并且具有很高的抗震、抗压能力。
2.钢管和螺栓的作用钢管和螺栓是钢背楞模板加固体系的重要组成部分，能够形成强大的承载能力。
在施工过程中，钢管和螺栓用来连接钢背楞模板，形成整体加固结构，从而提高模板的承载能力。
3.技术措施在钢背楞模板加固体系施工工法中，需要注意以下几个方面的技术措施：（1）严密的施工计划和施工方案，要对施工效果进行充分的考虑。
（2）施工人员要具有较高的技术水平，在实践中不断总结经验并加以运用。
（3）加强现场管理和技术保障，保证施工顺利进行。
五、施工工艺1.工程准备（1）进行钢材和机具备料，要求严格按照设计要求进行准备。
（2）制定严密的施工计划和安全预案，保证施工过程中的安全和质量。
2.模板加固（1）安装钢背楞模板：根据模板的设计要求，在施工现场进行钢背楞模板的安装。
（2）连接钢管和螺栓：将钢管和螺栓安装到钢背楞模板上，形成整体加固结构。
（3）调整模板位置、角度和宽度：调整模板的位置、角度和宽度，保证模板的垂直度和平整度。
（4）检查加固效果：对加固效果进行检查，保证模板加固后具有足够的承载能力。
剪力墙结构组合式模板综合加固背楞体系施工工法(2)

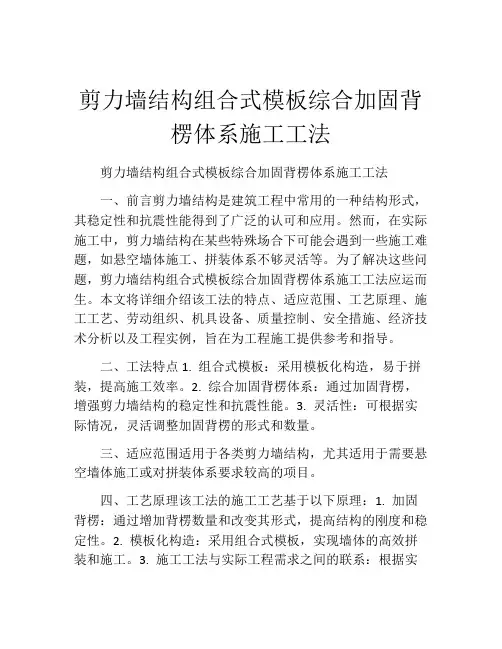

剪力墙结构组合式模板综合加固背楞体系施工工法剪力墙结构组合式模板综合加固背楞体系施工工法一、前言剪力墙结构是建筑工程中常用的一种结构形式，其稳定性和抗震性能得到了广泛的认可和应用。
然而，在实际施工中，剪力墙结构在某些特殊场合下可能会遇到一些施工难题，如悬空墙体施工、拼装体系不够灵活等。
为了解决这些问题，剪力墙结构组合式模板综合加固背楞体系施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为工程施工提供参考和指导。
二、工法特点1. 组合式模板：采用模板化构造，易于拼装，提高施工效率。
2. 综合加固背楞体系：通过加固背楞，增强剪力墙结构的稳定性和抗震性能。
3. 灵活性：可根据实际情况，灵活调整加固背楞的形式和数量。
三、适应范围适用于各类剪力墙结构，尤其适用于需要悬空墙体施工或对拼装体系要求较高的项目。
四、工艺原理该工法的施工工艺基于以下原理：1. 加固背楞：通过增加背楞数量和改变其形式，提高结构的刚度和稳定性。
2. 模板化构造：采用组合式模板，实现墙体的高效拼装和施工。
3. 施工工法与实际工程需求之间的联系：根据实际工程要求和剪力墙结构的特性，采用相应的施工工法和技术措施。
五、施工工艺1. 准备工作：安装模板和背楞支撑系统，并配备所需的施工机具和设备。
2. 加固背楞：依据结构设计要求，在剪力墙结构两侧安装加固背楞，采用专用工具固定，并进行验收。
3. 模板安装：根据图纸要求，拼装模板系统，确保墙面平整，并按需设置洞口和开窗位置。
4. 模板调整：根据实际情况，调整模板位置和水平度，并进行合适的固定。
5. 混凝土灌筑：在模板内部倒入混凝土，通过振捣和抹光等工艺，确保墙体的密实和表面平整。
6. 模板拆除：待混凝土硬化后，拆除模板，并进行表面处理和修整。
六、劳动组织根据施工规模和项目要求，合理配置施工人员和劳动力，确保施工进度和质量。
方圆扣、钢背楞模板加固体施工工法
方圆扣、钢背楞模板加固体施工工法以下是关于方圆扣、钢背楞模板加固体施工工法的一般步骤：1. 材料准备：根据设计图纸，确定各墙体所需加固件型号及数量并运至附近。
2. 弹线：根据项目部测放的控制轴线，弹出平面控制线及墙边线。
3. 焊定位筋：检查钢筋绑扎情况对偏离轴线位移较大的钢筋进行矫正处理，每隔1m左右加一根定位钢筋，定位钢筋用Ф12钢筋头，定位钢筋长度为剪力墙-2mm，两头刷防锈漆。
阴角处加两排定位筋。
4. 拼装一侧模板：根据设计图纸方木排列间距及位置和数量进行拼装，螺栓孔间距及数量按设计要求进行施工，完成后立起用架杆或者方木进行斜顶防止倾覆。
5. 安放内撑及穿墙管、穿墙螺栓：根据墙模板开凿的孔，插入穿墙管及穿墙螺栓。
6. 拼装另一侧模板：螺栓孔间距及数量按设计要求进行施工，根据设计图纸方木排列间距及位置和数量进行拼装。
7. 加固件安装：依据剪力墙加固件布置图确定所需配件种类，并进行安装。
如需L型墙加固、T型墙加固、U型墙加固，都应依据相应步骤进行。
8. 检查验收：对加固件连接处、斜铁及丝杆螺栓进行检查，确保无遗漏；复测平整度与垂直度是否在允许的偏差之内；如果符合要求，浇筑混凝土。
9. 混凝土浇筑：按照混凝土浇筑技术交底执行，分层浇筑，不能过振或回振。
10. 模板拆除：拆模前需要得到拆模通知单；拆除顺序和方法应遵循先支后拆、先非承重部位后承重部位的原则；从上到下拆除，先拆螺丝和新型剪力墙加固件，高处位置禁止抛扔。
11. 清理与存放：拆下的模板应及时清理粘结物，拆下的新型剪力墙加固件要整理摆放整齐。
12. 拆模后效果检查：查看拆模后剪力墙的成型效果。
此外，如果是在阴角部位安装模板，应将阴角固定安装主龙骨连接拐角处，并安装销片固定锁死阴角与主龙骨的连接使其达到水平垂直90度，从而达到不漏浆、不涨模、更加稳固的效果。
以上信息仅供参考，具体施工工法应根据实际情况进行调整。
剪力墙模板钢背楞加固体系
剪力墙的孔洞是预留出来的，常规以上的洞孔要加暗梁，常规以下的洞孔可以用合理的
螺纹钢洞口周边合理布置，达到抗震整体效果。
剪力墙加固，必须找相应的加固技术人员现
场指导安装，不得私自操作，做好安全措施，防雷接地，必须根据图纸要求选材加固，不可
乱用、混用（前期有专业的技术人员在现场看守）。
剪力墙模板在支模时，剪力墙加固件使用上关系着剪力墙的建筑质量，所有剪力墙加固
件的选择非常的重要，在新型的剪力墙加固件出现之前，剪力墙的加固是使用木方或者钢管
进行加固，这种方式需要很多的其他配件进行辅助，很是不方便，而且容易速度较慢。
严重
影响了建筑施工的进度，所以新型的剪力墙加固件被研发了出来。
这种新型的剪力墙加固件，采用的8#钢制成，结构简单，在建筑施工的过程中，得到了验证。
能够提高建筑施工的效率。
绿色建筑是绿色建筑发展的重要环节和必然要求，对推动建筑业的快速发展，解决工程
建设的环境和浪费问题，加强工程建设各方的绿色责任具有重要作用。
为了实现绿色建筑的
建设，采用节能绿色模板加固工具进行施工是必然的，方形建筑剪力墙加固件是模板加固工
具的采用标准Q355优质钢设计制造，经过防腐处理，优化主要部件尺寸，标准化，系列化，重量轻，改善，具有优异的强度和耐久性。
多功能的性能灵活性。
墙体主龙骨的长度只能通
过简单的连接件调整，回收率高。
剪力墙结构组合式综合加固背楞体系施工工法
剪力墙结构组合式综合加固背楞体系施工工法剪力墙结构是建筑物中常用的承载体系之一，它主要通过墙体的受拉和受压来承担水平荷载和抗震能力。
然而，随着时间的推移和结构老化，剪力墙的承载能力可能会下降，从而需要进行加固。
而组合式综合加固背楞体系是一种常用的加固方法，本文将介绍其施工工法。
组合式综合加固背楞体系的施工工法主要包括以下几个步骤：1.确定加固范围：首先，需要对需要加固的剪力墙进行全面的检测和评估，确定加固的范围。
通常情况下，剪力墙的顶部、底部和两侧是需要加固的重点区域。
2.打孔及清理：在确定加固范围后，需要对剪力墙进行打孔。
打孔的位置需要根据设计要求进行安排，通常采用正负45度的角度。
打孔后需要对孔洞进行清理，将杂物和灰尘清理干净。
3.安装背楞：安装背楞是组合式综合加固背楞体系的关键步骤。
首先，需要粘贴背楞粘结剂在孔洞内，然后在孔洞内安装背楞。
背楞一般采用高强度钢材制成，具有很好的抗拉和抗剪能力。
安装背楞时需要保证背楞与墙体之间的粘结牢固，通常使用专用的胶粘剂进行粘结。
4.加固墙体：安装完背楞后，需要对剪力墙进行加固。
加固的方法主要有两种，一种是使用预应力杆加固，另一种是使用钢板加固。
预应力杆是通过拉力将剪力墙的受拉和受压区域连接在一起，增加墙体的整体抗震能力。
钢板加固是将钢板固定在剪力墙的受拉和受压区域，增加墙体的刚度和抗剪能力。
5.抹灰和粉刷：加固完成后，需要对墙体进行抹灰和粉刷。
抹灰是将墙体表面进行修补，使其平整光滑；粉刷是为墙体表面刷上涂料，提高其装饰效果。
以上就是组合式综合加固背楞体系施工工法的主要步骤。
需要注意的是，施工过程中需要严格按照设计要求进行操作，确保施工质量。
另外，施工过程中需要注意安全，采取相应的防护措施，保证施工人员的安全。
