中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。
闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
精品中考物理试题分类汇编：电压电流电阻及欧姆定律答案word版

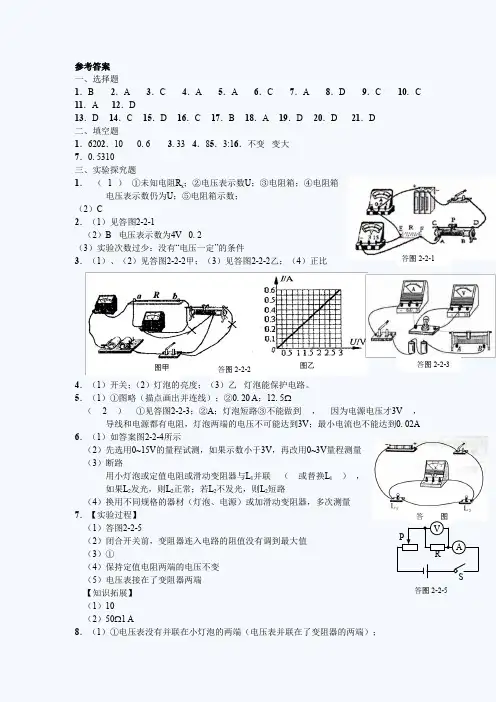

答图2-2-1 答图S V A RP 答图2-2-5 参考答案一、选择题1．B 2．A 3．C 4．A 5．A 6．C 7．A 8．D 9．C 10. C11．A 12．D13．D 14．C 15．D 16．C 17．B 18．A 19．D 20．D 21．D二、填空题1．6202．10 0.6 3.33 4．85．3:16．不变 变大7．0.5310三、实验探究题1．（1）①未知电阻R x ；②电压表示数U ；③电阻箱；④电阻箱电压表示数仍为U ；⑤电阻箱示数；（2）C2．（1）见答图2-2-1（2）B 电压表示数为4V 0.2（3）实验次数过少：没有“电压一定”的条件3．（1）、（2）见答图2-2-2甲；（3）见答图2-2-2乙；（4）正比4．（1）开关；（2）灯泡的亮度；（3）乙 灯泡能保护电路。
5．（1）①图略（描点画出并连线）；②0.20 A ；12.5Ω（2）①见答图2-2-3；②A ；灯泡短路③不能做到，因为电源电压才3V ，导线和电源都有电阻，灯泡两端的电压不可能达到3V ；最小电流也不能达到0.02A6．（1）如答案图2-2-4所示（2）先选用0~15V 的量程试测，如果示数小于3V ，再改用0~3V 量程测量（3）断路用小灯泡或定值电阻或滑动变阻器与L 1并联（或替换L 1），如果L 2发光，则L 2正常；若L 2不发光，则L 2短路（4）换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量7．【实验过程】 （1）答图2-2-5 （2）闭合开关前，变阻器连入电路的阻值没有调到最大值 （3）① （4）保持定值电阻两端的电压不变（5）电压表接在了变阻器两端【知识拓展】（1）10（2）50Ω1 A8．（1）①电压表没有并联在小灯泡的两端（电压表并联在了变阻器的两端）；图甲 图乙 答图2-2-2 答图2-2-3答图2-2-6答图2-2-8— 0.6 — 3 A C D B 答图2-2-7 ②电压表（电流表）选择的量程过大。
2019年中考物理真题集锦——专题五十六：欧姆定律(word版含答案).doc
2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为1:2D．当两电阻串联时，R A和R B两端的电压之比为1:26.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
中考物理欧姆定律100及答案(word)

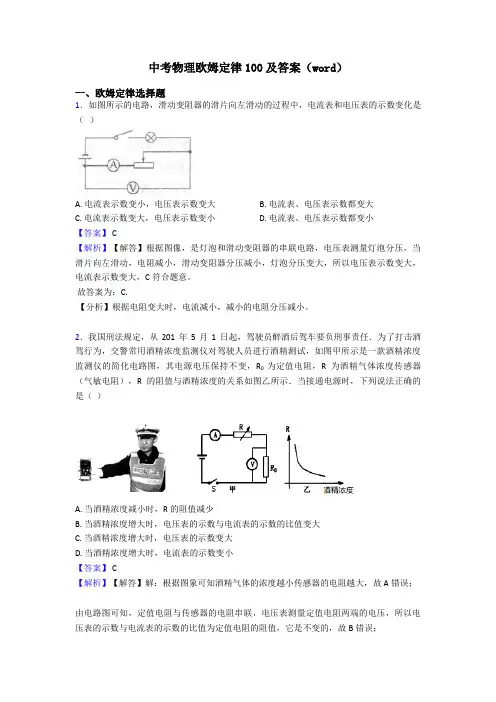

中考物理欧姆定律100及答案（word）一、欧姆定律选择题1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大B. 电流表、电压表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表、电压表示数都变小【答案】 C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。
故答案为：C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。
2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
全国各地中考物理分类：欧姆定律问题含答案
一、初中物理欧姆定律问题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。
滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。
因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。
2．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A．由此可知A ．电阻丝的总电阻为7.5 ΩB ．当电压表示数为2 V 时，物体M 向左移动了5 cmC ．当电压表示数为1 V 时，物体M 向左移动了5 mD ．若开始测量前，将金属滑片P 置于电阻丝某端点，可测量的最大距离30 cm【答案】BD【解析】【分析】滑片移动时，电阻丝接入电路的电阻不变，一直等于其总电阻，所以电流表示数保持0.2A 不变，但由于与电压表并联的那部分电阻丝的长度变化，所以电压表的示数改变，滑片向左移动时，电压表示数变大，向右移动时，示数变小。
物理中考分类试题汇编及答案欧姆定律(人教版九年级)物理电路电流电压电阻欧姆定律电功率试题练习题及答案
学习好资料欢迎下载2009 中考分类试题汇编：欧姆定律1.（ 20XX年安顺市）如图 l所示，设电源电压保持不变，R 0 =10 。
当闭合开关 S，滑动变阻器的滑片P 在中点 c 时，电流表的示数为0.3A，移动滑片P 至 b 端时，电流表的示数为 0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为： BA．U=3V ，R=5；B．U=6V ，R=20；C．U=6V ，R=10；D．U=3V ，R=15。
2（ 6 分）（ 20XX 年安顺市）刘阳同学想利用图8所给实验器材，探究电流与电压和电阻的关系。
实验次数12345电压 /V l.0 1.5 2.0 2.5 2.8电流 /A0.100.l50.200.250.28（1 ）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。
（2 ）假如错误已纠正，且原电流方向不变，则电压表将接在电路中 a、 b 、 c、 d 四点中的哪两点才能测量R1两端的电压。
（ 3）上表是刘阳同学用R 1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（ 4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？答案（ 1）电流表正负接线错误，滑动变阻器接线错误（其它合理的表述即可）。
（ 2 分）（ 2） bc （或 bd ）（ 1 分）（ 3）电阻一定时，导体中的电流与它两端的电压成正比。
（ 1 分）当电压增加时，电流也随着增加，且电压与电流的比值不变（其它合理的表述即可）。
（1分）（ 4）电功率、电阻（ 1 分）3.（09福州）如图 5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线， R1为定值电阻。
当闭合开关S，压力 F 增大时，电流表与电压表示数变化情况是BA．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大图 5D ．电流表、电压表示数都变小4.（ 09 福州）（ 4 分）在图 14 电路中， R1=10 Ω， R2=20 Ω，闭合开关后，电流表的示数为 0.3A 。
2019年中考物理真题集锦——专题五十一：欧姆定律(word版含答案)
2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为。
3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R ＝Ω．若R两端电压为0，则R＝Ω。
4.（2019成都，20）如图所示.电源电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。
7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电源电压为V。
8.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
(物理)中考物理欧姆定律真题汇编(含答案)含解析
（物理）中考物理欧姆定律真题汇编(含答案)含解析一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大【答案】 B【解析】【解答】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表示数变大，电压表示数变大；反之，当滑片向右滑动时，电流表示数变小，电压表示数变小。
故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．4．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
全国中考物理欧姆定律的综合中考真题分类汇总含答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
