河北地质大学高密度电阻率法实验报告

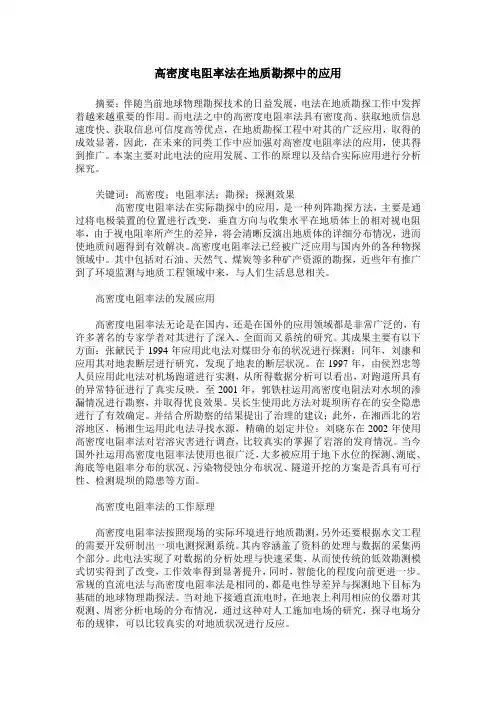

高密度电阻率法在地质勘探中的应用
高密度电阻率法在地质勘探中的应用摘要：伴随当前地球物理勘探技术的日益发展，电法在地质勘探工作中发挥着越来越重要的作用。
而电法之中的高密度电阻率法具有密度高、获取地质信息速度快、获取信息可信度高等优点，在地质勘探工程中对其的广泛应用，取得的成效显著，因此，在未来的同类工作中应加强对高密度电阻率法的应用，使其得到推广。
本案主要对此电法的应用发展、工作的原理以及结合实际应用进行分析探究。
关键词：高密度；电阻率法；勘探；探测效果高密度电阻率法在实际勘探中的应用，是一种列阵勘探方法，主要是通过将电极装置的位置进行改变，垂直方向与收集水平在地质体上的相对视电阻率，由于视电阻率所产生的差异，将会清晰反演出地质体的详细分布情况，进而使地质问题得到有效解决。
高密度电阻率法已经被广泛应用与国内外的各种物探领域中。
其中包括对石油、天然气、煤炭等多种矿产资源的勘探，近些年有推广到了环境监测与地质工程领域中来，与人们生活息息相关。
高密度电阻率法的发展应用高密度电阻率法无论是在国内，还是在国外的应用领域都是非常广泛的，有许多著名的专家学者对其进行了深入、全面而又系统的研究。
其成果主要有以下方面：张献民于1994年应用此电法对煤田分布的状况进行探测；同年，刘康和应用其对地表断层进行研究，发现了地表的断层状况。
在1997年，由侯烈忠等人员应用此电法对机场跑道进行实测，从所得数据分析可以看出，对跑道所具有的异常特征进行了真实反映。
至2001年，郭铁柱运用高密度电阻法对水坝的渗漏情况进行勘察，并取得优良效果。
吴长生使用此方法对堤坝所存在的安全隐患进行了有效确定。
并结合所勘察的结果提出了治理的建议；此外，在湘西北的岩溶地区，杨湘生运用此电法寻找水源，精确的划定井位；刘晓东在2002年使用高密度电阻率法对岩溶灾害进行调查，比较真实的掌握了岩溶的发育情况。
当今国外社运用高密度电阻率法使用也很广泛，大多被应用于地下水位的探测、湖底、海底等电阻率分布的状况、污染物侵蚀分布状况、隧道开挖的方案是否具有可行性、检测堤坝的隐患等方面。
高密度电法(1)
实验二高密度电法实验一、实验目的1.学习高密度电阻率法数据采集工作方法；了解数据处理的基本流程。
二、高密度电法的勘探原理高密度电法的基本工作原理与常规电阻率法大体相同。
它是以岩土体的电性差异为基础的一种电探方法,根据在施加电场作用下地中传导电流的分布规律,推断地下具有不同电阻率的地质体的赋存情况。
高密度电法数据采集系统由主机、多路电极转换器、电极系 3 部分组成。
多路电极转换器通过电缆控制电极系各电极的供电与测量状态。
主机通过通讯电缆、供电电缆向多路电极转换器发出工作指令、向电极供电并接收、存贮测量数据。
数据采集结果自动存入主机,主机通过通讯软件把原始数据传输给计算机。
计算机将数据转换成处理软件要求的数据格式,经相应处理模块进行畸变点剔除、地形校正等预处理后,做视电阻率等值线图。
在等值线图上根据视电阻率的变化特征结合钻探、地质调查资料作地质解释,并绘制出物探成果解释图。
三、实验内容及步骤（一）实验内容本实验在室外采用温纳装置做剖面观测，学习电法勘探的野外工作过程和仪器操作，对观测的数据进行整理，编写实验报告。
（二）仪器高密度电阻率勘探工作仪器包括测量系统和反演软件系统。
测量系统包括WDJD-3多功能数字直流激电仪（测控主机）和WDZJ-3多路电极转换器。
该系统具有存储量大、测量准确快速、操作方便等特点，并且可方便地与国内常用高密度电法处理软件配合使用。
（三）装置形式采用的装置形式为：固定断面扫描装置α排列（温纳装置AMNB）见图1-1。
测量时，AM=MN=NB为一个电极间距，A、B、M、N逐点同时向右移动，得到一条剖面线；接着AM、MN、NB增大一个电极间距，A、B、M、N逐点同时向右移动，得到另一条剖面线；依此不断扫描下去，得到倒梯形断面，由于供电电极AB和MN均按一定比例增大，所以在反映深部信息是有比较好的效果。
图3-1 α排列（温纳装置AMNB）装置（四）各项检查检查项目包括：主机电源电压，转换电极控制器开关，转换电极控制器电源电压，主机各接线柱之间的绝缘电阻，转换电极控制器各接线柱之间的绝缘电阻，32芯物探电缆完整性，干电池箱的电压等。
高密度电阻率法实验报告
高密度电阻率法实验报告实验报告：高密度电阻率法实验研究一、实验目的高密度电阻率法是一种常用的地球物理勘探方法，主要用于研究地下岩土体的电学性质，如电阻率、电导率等。
本实验旨在通过高密度电阻率法实验，掌握该方法的基本原理、测量方法和技术流程，提高实际操作能力和对地下岩土体的认识。
二、实验原理高密度电阻率法基于地下岩土体的电学性质差异，通过测量不同位置的电位分布，推断地下岩土体的电阻率分布情况。
该方法采用高密度电极排列，能够快速获取大量数据，提高测量精度和分辨率。
三、实验步骤1.实验准备（1）收集实验场地信息，包括地形、地质、水文等条件；（2）准备实验仪器，包括高密度电阻率仪、电极、导线等；（3）设计实验方案，包括电极排列、测量深度、扫描范围等。
2.现场布置（1）根据实验方案，布置电极排列；（2）连接导线，确保连接稳定可靠；（3）检查仪器设备，确保正常运行。
3.数据采集（1）设置测量参数，包括采样间隔、扫描速度等；（2）开始测量，记录电位数据；（3）检查测量数据，确保质量合格。
4.数据处理与分析（1）处理测量数据，进行滤波、去噪等操作；（2）根据处理后的数据，绘制电阻率分布图；（3）结合地质资料，对电阻率分布进行分析解释。
5.实验总结与报告编写（1）总结实验过程和结果；（2）编写实验报告，包括实验目的、原理、步骤、结果分析等。
四、实验结果与分析通过本次实验，我们获取了实验场地的电阻率分布数据。
根据数据绘制出的电阻率分布图显示，实验场地的电阻率值存在明显的差异。
结合地质资料分析可知，这些差异可能与地下岩土体的类型、含水性等因素有关。
通过对数据的进一步处理和分析，我们可以得到更精确的电阻率分布情况，为后续的工程设计提供参考。
五、实验结论与建议本次实验通过高密度电阻率法测量了实验场地的电阻率分布情况，掌握了该方法的基本原理和操作流程。
通过数据处理和分析，我们得到了地下岩土体的电阻率分布情况，并对其进行了解释。
高密度电阻率法实验报告
高密度电阻率法实验报告实验目的：通过在不同电极间施加电场，测量样品体积内所产生的电势差，得到样品电阻率，并掌握高密度电阻率法的基本原理和实验方法。
实验仪器：高密度电阻率仪，电极系统，计算机等。
实验原理：高密度电阻率法是一种间接测量样品电阻率的方法。
当在样品内部施加一定的电势差时，通过测量样品内部产生的电流强度，可以计算出样品电阻率的大小。
在实验中，首先将样品置于电极系统中，然后通过高密度电阻率仪在不同电极间施加一定的电势差。
当电场强度足够大时，样品内部会产生电流，电流的大小与电势差和电极间距有关。
通过测量样品内部电流的大小和样品尺寸，可以计算出样品电阻率的大小。
实验步骤：1. 准备样品和电极系统。
样品应具有一定的导电性，表面应平整，干净。
电极系统应密封严密，电极间距应根据样品尺寸和电势差确定。
2. 连接电路。
将电极系统连接到高密度电阻率仪上，并根据仪器说明连接相应的控制和测量电路。
3. 施加电势差。
根据实验要求，通过仪器控制，施加一定的电势差。
4. 测量电流强度。
在施加电势差的同时，测量样品内部产生的电流强度。
5. 计算电阻率。
根据测量结果，通过计算公式计算样品电阻率的大小。
6. 统计实验结果并分析。
实验注意事项：1. 样品应保持干净，避免外部因素影响实验结果。
2. 电极间距应根据实验需要进行调整，太近或太远都会影响实验结果。
3. 电势差应尽量稳定，避免突然的变化。
4. 对于不同类型的样品，可能需要采用不同的电势差和电极间距，以保证实验结果的准确性。
实验结果：样品编号：001样品尺寸：10cm x 10cm x 10cm 电极间距：5cm施加电势差：10V测量电流强度：0.5A计算电阻率：1Ωm样品编号：002样品尺寸：20cm x 20cm x 20cm 电极间距：10cm施加电势差：20V测量电流强度：0.8A计算电阻率：0.5Ωm实验结论：通过高密度电阻率法实验得到的样品电阻率结果，与样品本身的导电性质有关。
讨论高密度电阻率法在地质勘探中的应用
讨论高密度电阻率法在地质勘探中的应用随着勘探技术的不断发展，电阻率法技术也随之提高，现已被广泛用到地质勘探当中。
其中，高密度电阻率法具有很多优点，譬如获取信息大而且速度快，测点密度高及分辨率高等，在现如今地质勘探的使用当中，取得了较为理想的效果，因此这种勘探方法应该逐步进行推广，使之合理被使用。
标签：高密度;电阻率发;地质勘探;应用一、前言高密度电阻率法是在常规直流电法的基础上通过观测系统的电极排列而形成的一种直流电法勘探新技术。
通过对电极装置位置的改变，收集水平和垂直方向上地质体的相对视电阻率，通过视电阻率的差异反演出地下地质体的分布情况，从而帮助解决不同的地质问题。
相对于常规电阻率方法，高密度电阻率法具有以下优点：电极布设一次完成，这使数据采集系统有较高精度和抗干扰能力;能进行多种电极方式的测量，获得的资料更加丰富;野外数据采集、收录实现了自动化和智能化;数据处理、成像显示实时一体化。
随着经济的不断发展，高密度电阻率法被推广到许多地质工程领域，由于其应用范围广泛，物理勘探技术为国家经济发展做出了有力贡献，因此它和人们的生活密切先关，其作用也不可忽视。
二、高密度电阻率法及其工作原理1、高密度电阻法高密度电阻法已被国内外广泛运用于各种领域，譬如，隧道开挖方案可行性、堤坝隐患监测、污染物侵蚀分布、高速公路勘探及地下水位探测等方面，而且许多专家先后都做了深入研究，结果说明高密度电阻法在这些领域当中，为其提供了准确实际意义上的服务，起到了良好的效果，因此其重要性不言而喻。
2、高密度电阻法的工作原理高密度电阻率法根据现场环境地质调查及水文工程需要而研制开发出的一种电探探测系统，见图1，包括数据的采集、资料处理两部分。
高密度电阻率法实现了数据的快速采集与分析处理，从而改变了电法勘探的传统的低效运作模式，大幅度提高了工作效率，勘探的智能化程度向前迈进了一步。
高密度电阻率法与常规直流电法相同，以探测地下目标体与围岩间电性导差异为基础的一种地球物理勘探方法。

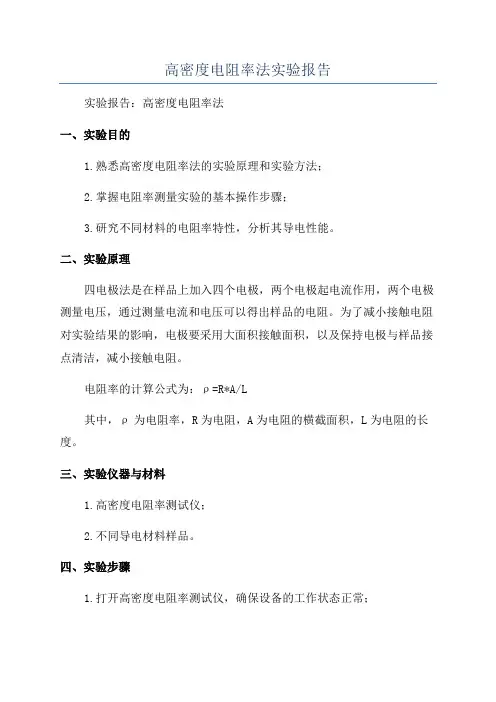

高密度电阻率法实验报告
高密度电阻率法实验报告实验报告：高密度电阻率法一、实验目的1.熟悉高密度电阻率法的实验原理和实验方法；2.掌握电阻率测量实验的基本操作步骤；3.研究不同材料的电阻率特性，分析其导电性能。
二、实验原理四电极法是在样品上加入四个电极，两个电极起电流作用，两个电极测量电压，通过测量电流和电压可以得出样品的电阻。
为了减小接触电阻对实验结果的影响，电极要采用大面积接触面积，以及保持电极与样品接点清洁，减小接触电阻。
电阻率的计算公式为：ρ=R*A/L其中，ρ为电阻率，R为电阻，A为电阻的横截面积，L为电阻的长度。
三、实验仪器与材料1.高密度电阻率测试仪；2.不同导电材料样品。
四、实验步骤1.打开高密度电阻率测试仪，确保设备的工作状态正常；2.将要测试的导电材料样品放置在测试夹具上，并将电极接触到样品表面；3.选择合适的电流大小，通过测试仪的控制面板设置电流；4.设置测量时间，保证样品得到充分供电；5.点击“开始测量”按钮，测试仪开始对样品进行电阻率测量；6.测量完成后，记录下电阻率的数值；7.更换不同导电材料样品，重复步骤2-6五、实验结果与分析根据实验步骤进行电阻率测量，记录下不同导电材料样品的电阻率数值。
导电材料，电阻率(Ω·m)-----------，---------------铜，X铁，Y铝，Z通过实验结果我们可以看出，不同导电材料的电阻率有所差异。
铜的电阻率最低，铁的电阻率中等，铝的电阻率最高。
这与材料的导电性质相对应，导电性越好的材料电阻率越低。
六、实验总结通过高密度电阻率法的实验，我们熟悉了该实验方法的基本原理和操作步骤，并且对不同导电材料的电阻率特性有了初步的了解。
在实验过程中，要注意保持电极与样品的接触面积大和接触点的清洁，以减小接触电阻的影响。
此外，实验中所测得的电阻率值还受到温度和材料状态的影响，因此在进行比较时应注意这些因素可能带来的误差。
综上所述，高密度电阻率法是一种常用的测量导体材料电阻率的方法，对于研究材料的导电性能具有重要意义。
高密度实验报告
高密度电阻率法实验实验报告专业：勘察技术与工程学号：060231 33姓名：郭猛猛室外高密度电阻率法实验1.了解高密度电阻率法实验的工作原理和工作方法；。
2.掌握WGMD-2 高密度电阻率测量系统的操作。
二、实验器材WDJD-2 多功能数字直流激电仪一台，WDZJ-3多路电极转化器一台，90Ｖ电池箱一个铜电极61根（一根用于检测电极埋设情况）万用表，老虎钳，地质锤，记录本，铅笔，小刀等（１）、WDJD-2 多功能数字直流激电仪简介：1.（1）一体化设计——集发射、接收于一体，轻便灵活。
（2）低功耗设计——全部采用CMOS 大规模集成电路，配以独特的待机工作方式，整机体积小、耗电低、功能多。
（3）抗干扰设计——采用多级滤波及信号增强技术、抗干扰能力强、测量精度高。
（4）自动化设计——自动进行自然电位、漂移及电极极化补偿。
（ 5 ）安全性设计——接收部分有瞬间过压输入保护能力，发射部分有过压、过流及AB 开路保护能力。
（6）大屏幕显示：——可将整条测线上各测量参数在显示屏上绘成曲线，测量结果直观明了。
（7）汉字对话：——全汉字触摸面板配以汉字菜单提示，操作极为方便，整个面板只有16 个键。
（8）计算器：——可完成野外现场装置系数等常规计算。
（9）参数设置：——可任意设定工作周期，并有9 种野外常用工作方法选择及其极距常数、装置常数的输入与计算功能。
（10）极距常数表：——对所有装置，可预先存储最多21 组不同极距常数，从而避免相同极距常数反复输入可能带来的输入错误，仅输入一个编号，就能调出相应组极距常数使用或重新设置。
2.仪器面板构成（２）WDZJ-3多路电极转化器WDZJ-3高密度电阻率测量系统采用WDJD-2 多功能数字直流激电测控主机，配以WDZJ-2 多路电极转换器构成。
仪器的面板构成和WDJD-2 多功能激电仪一样，多路电极转换器面板结构见图。
其中各旋钮功能为：（1）电极1～30：[ZK(#)前30 根电极电缆插座，电极编号为1～30。
超高密度电阻率法
超高密度电阻率法
超高密度电阻率法（High-density electrical resistivity method）
是一种地球物理勘探方法，用于测量地下材料的电阻率。
电阻率是材料对电流通过的阻力程度的度量，它与材料的导电性相关。
超高密度电阻率法通过在地下注入电流，并在地表上测量电流与电压之间的关系，可以推断地下材料的电阻率分布。
在超高密度电阻率勘探中，通常使用电极阵列将电流注入地下，然后再使用探测器测量地下的电势差。
探测器可以是单个电极或电极阵列。
通过在不同的位置和深度上重复测量，可以建立电流密度与电位差之间的关系，并根据这些数据计算地下材料的电阻率。
超高密度电阻率法在地质勘探、地下水资源评价、环境监测等领域具有广泛应用。
它可以帮助识别地下不同材料的界面、定位地下水的流动路径和寻找矿产资源等。
此外，超高密度电阻率法还可结合其他地球物理方法，如电磁法、地震方法等，进行综合地下结构调查和探测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北地质大学高密度电阻率法实验报告实验目的
了解电阻率法（高密度电阻率法）的方法原理、野外工作布置及装置形式；掌握高密度
电阻率法数据的采集、处理和解释，熟练操作高密度电阻率法软件。
高密度电阻率法原理
高密度电阻率法属于直流电阻率法的范畴，它是在常规电法勘探基础上发展起来的一种勘探方法，仍然是以岩土体的电性差异为基础，研究在施加电场的作用下，地下传导电流的变化分布规律。
相对于传统电法而言，高密度电阻率法其特点是信息量大。
利用程控电极转换器，由微机控制选择供电电极和测量电极，实现了高效率的数据采集，可以快速采集到大量原始数据。
具有观测精度高、数据采集量大、地质信息丰富、生产效率高等特点。
一次布极可以完成纵、横向二维勘探过程，既能反映地下某一深度沿水平方向岩土体的电性变化，同时又能提供地层岩性沿纵向的电性变化情况，具备电剖面法和电测深法两种方法的综合探测能力。
该观测系统包括数据的采集和资料处理两部分，现场测量时，只需将全部电极设置在一定间隔的测点上，测点密度远较常规电阻率法大，一般从1m-10m。
然后用多芯电缆将其连接到程控式多路电极转换开关上，电极转换开关是一种由单片机控制的电极自动换接装置，它可以根据需要自动进行电极装置形式、极距及测点的转换。
测量信号由电极转换开关送入微机工程电测仪，并将测量结果依次存入随机
存储器。
将数据回放送入微机，便可按给定程序对数据进行处理。
高密度电阻率法现场工作时是在预先选定的测线和测点上，同时布置几十乃至上百个电极，然后用多芯电缆
将它们连接到特制的电极转换装置，电极转换装置将这些电极组合成指定的电极装置和电极距，进而用自动电测仪，快速完成多种电极装置和多电极距在观测剖面的多个测点上的电阻率法观测。
再配上相应的数据处理、成图和解释软件，便可及时完成给定的地质勘查任务。
高密度电阻率法的探测深度随着供电电极距的增大而增大，当隔离系数n 逐次增大时电极距也逐次增大，对地下深部介质的反映能力亦逐步增加。
由于岩土剖面的测点总数是固定的，因此，当极距扩大时，反映不同勘探深度的测点数将依次减少。
通常把高密度电阻率法的测量结果记录在观测电极的中点、深度为na 的点位上，整条剖面的测量结果就表示成为一种倒三角梯形的电性分布及工作剖面。
实验仪器简介
DUK-2A高密度电法测量系统由DZD-6A多功能直流电法仪和多路电极转换器〈Ⅱ〉组成，基于常规电阻率法勘探原理并利用多路转换器的供电、测量电极的自动转换，配合常规电阻率的测量方法及电阻率成像（CT)等高新技术来进行高分辩、高效率电法勘探。
DZD-6A多功能直流电法仪可单机使用，从而实现常规模式下的电阻率法和激发极化法勘探。
在高密度测量模式时可直接显示十四种以上的布线工作模式；在DZD-6A单机模式时可直接显示九种电极排
列方式；可实时显示曲线及测量电压，供电电流，视电阻率和视极化率等。
具有体积小、功耗低、操作方式灵活、测量参数多、资料解释方便等特点。
用于水文、工程、环境的地质勘探及高分辨率电阻率法工程地质勘探，特别是脱机后，在激电模式下行之有效的地下水资源勘探；煤矿采空区、人防工程及喀斯特地区的溶洞等勘探；厂房地基、高速公路、桥梁、铁路、山体滑坡等地质灾害勘探；金属与非金属矿产资源勘探及地热勘探。
由温纳法反演结果图分析，在地面以下0-2.5m之间为红、紫红色高电阻率区，场地为沙地足球场，因此地表以下第一层为压密的沙土，这是极为符合实际情况的。
仅在地面离测线原点52m-56m，深度0-1.3m范围内出现蓝色4-20Ω·m低电阻率异常区，经分析，该处为沙地足球场围墙边缘，表面为草地，推测其为地下排水管道。
接下来在地面以下2.5-3m之间出现绿色中等电阻率区，根据实际地质情况推测这一层为回填土，或者是沙土至回填土的过渡带。
接着这一层3-6m之间在整个测线范围内出现蓝色低电阻区，局部出现封闭深蓝色极低电阻率区，根据场地周围地质及水文调查情况，在沙地足球场外围建行至驾校角落处有地下水出露点，推测该层为含水至饱水回填土层，至于封闭深蓝色极低电阻率区应为回填土中的空隙充满水。
接着这一层至实验最大深度先出现一层绿色的中等电阻率区，仅在图中左下角，地表离测线原点16-25m之间，深度6-8m范围内出现高电阻率异常区，根据测前场地周围地层岩性，地质构造的调查，我们推测其高电阻异常区为初露相对较浅的基岩，是三叠系杨柳井组白云
岩。
而绿色中等电阻率区为碳酸盐岩地区特有的、覆盖其上的、由石灰岩,白云岩等碳酸盐类在亚热带温热气候条件下经风化作用而形成的褐红色的粘土，称为红粘土。
