暖手宝移动电源拆解过程
自制移动电源过程 清晰大图
现在的手机。
屏幕也大。
一般都挺费电的。
坐个远途的火车。
不带上两块电池的肯定不够玩的。
所以啊。
我就想。
弄个移动电源吧。
这放假开学的。
20小时的火车，就能玩手机听mp3了。
然后淘宝了一记。
看了看网上卖的成品移动电源。
好看的不便宜而且性价比特低。
性价比高的。
还不好看。
反正没找到我喜欢的。
平时我也比较喜欢自己做东西玩。
于是。
我就想做个移动电源玩玩吧。
做一个单个成本太高。
不如多做点。
还能卖点。
平摊下成本于是我就开始了赔钱之路先是确定了用什么电芯。
大部分移动电源和笔记本都是用的18650电池。
就是一种直径是18mm 高度是65mm的圆柱体锂电池。
性能不错。
我买的是市面上性能最好的，松下造的3100毫安时的这种电池然后就开始在淘宝上淘电路板。
找了好几块。
最后终于发现了这个宝贝。
功能完全符合我的要求。
能充电能放电有保护电路电压很稳定。
然后就是设计外壳了。
能装下电池的。
还得装下电路板的。
还得好看的。
最重要的是。
还得我手工能做出来的。
直接做个塑料壳。
要是自己设计的。
开模费用几千上万的。
玩不起。
最终。
我想到了用有机玻璃管。
我用的是外径25mm 内径21mm的价钱是35元两米按我的设计。
我让卖家帮我切成了80mm一段的管子设计图我就不发了，结构挺简单的，而且我懒得重新画。
在完善了设计之后。
我决定要给这块电路板改造下板型。
让它能更好的跟外壳结合起来。
用protel抄了板子。
改成了这样找人帮我做成了成品板子器材:尼康D7000[尼康数码相机]镜头:适马18-200mm f/3.5-6.3 DC OS HSM[适马镜头]时间:2012-04-18 12:43:46.80快门:1/50光圈:F/5.6焦距:116毫米感光度:800又在淘宝上买了原板上同样型号的所有元器件。
然后就可以生产我的移动电源了。
我管它叫大河河移动电源我上学期做的这个东西。
我只是为了写这个文章重新做一个。
所以是大河河工厂再次开工啦首先要焊板子。
元件很小（最小的元件是0603封装。

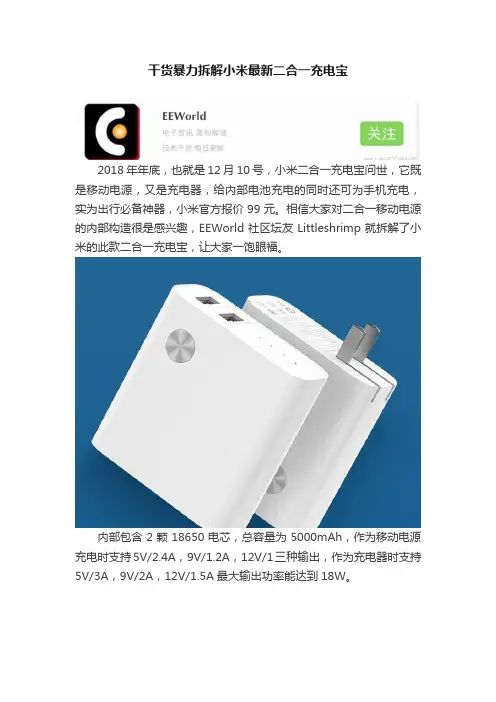

干货暴力拆解小米最新二合一充电宝
干货暴力拆解小米最新二合一充电宝2018年年底，也就是12月10号，小米二合一充电宝问世，它既是移动电源，又是充电器，给内部电池充电的同时还可为手机充电，实为出行必备神器，小米官方报价99元。
相信大家对二合一移动电源的内部构造很是感兴趣，EEWorld社区坛友Littleshrimp就拆解了小米的此款二合一充电宝，让大家一饱眼福。
内部包含2颗18650电芯，总容量为5000mAh，作为移动电源充电时支持5V/2.4A，9V/1.2A，12V/1三种输出，作为充电器时支持5V/3A，9V/2A，12V/1.5A最大输出功率能达到18W。
包装使用和小米其它产品一样的白色包装。
包装正面包装背面拆箱后里边一个电源和一张说明书，看来需要自己配USB充电线了。
拆箱电源正面只有一个电量检查按键看起来很简洁，侧面一侧为双USB口，可同时为2台设备充电，另一侧为市电接口，支持100V-240V 50/60Hz宽电源输入。
正面市电接口和标识USB面板USB面板与主壳体使用胶水粘接，没有螺丝，拆解过程比较暴力。
拆除USB面板过程拆开USB面板后，断开电池保护壳与主壳体的胶水才可以脱下外套。
内部正面内部背面内部侧面取下电池保护壳与PCB上的螺丝后可以看到完整的PCB背面，PCB背面主要用于放置开关电源部分的器件，包括一个高频变压器、2个USB口和几颗电容电感等器件，加上背面的几个IC就能在26mm*60mm*20mm的尺寸内能够实现18W的功率输出。
去掉电池螺丝后的背面去掉电池螺丝后的正面电路上最醒目的要属这颗INN2215K芯片，看标识应该是PI家族的一款电源芯片。
查询数据手册得知，INN2215K是一款集成了650 V MOSFET、同步整流、反馈和恒功率特性的适合USB-PD和 QC 3.0应用的离线式反激恒压/恒流开关IC，输出功率最大可达20W。
INN2215K数据手册从资料可以了解到INN2215K是PI家族的InnoSwitch™-CP系列IC，使用了磁隔离技术，非常适合小体积高功率密度的应用。
凝胶拜拜热暖手宝原理
凝胶拜拜热暖手宝原理01掰掰热暖手宝的原理就是一种物理化学的相变，就是用溶解或者析出过程放热的现象。
只要掰掰暖手宝的小铁片，就会产生动量，液体凝固的过程就是动量转化成热量了。
不过如果温度过高时，紧贴在皮肤取暖的话，可能会烫伤皮肤。
掰掰热的发热原理就是一种物理化学的相变，就是用溶解或者析出过程放热的现象。
只要掰掰暖手宝的小铁片，就会产生动量，液体凝固的过程就是动量转化成热量了。
袋里装的是过饱和溶液醋酸钠，掰动里面的金属片其实是应用摩擦消除了过饱和溶液并不稳定的“稳定”状态，使溶液在金属片表面形成微小晶核并迅速生长，消耗溶液中过饱和的那部分溶质，直至溶液进入稳定的饱和状态，这时“暖手宝”就放热了。
如果产生的温度过高时，暖手宝贴着皮肤使用，可能会烫伤皮肤。
至于容器内的物质可能有很多种，如果是醋酸钠，那就不用太担心，因为醋酸钠可以看作是食盐和醋的反应物。
至于凝胶，则是一种溶质，醋酸钠是可溶于水，也可溶于凝胶。
相对于水溶液来说，凝胶的热容更大一些，保温效果更好，而且，凝胶的手感也更好。
“严格说来，凡是化学品都有一定的危险性，即使是普普通通的盐，也会导致物品生锈。
”所以即使醋酸钠属于较弱的一种酸，还是尽可能不要接触皮肤。
扩展资料：暖手宝的常见危险1、爆炸由于液体在加热过程中会产生气体，在气体不断集聚并持续加热的过程中，可能会发生爆炸。
尤其是电极加热方式的暖气器，随着电极的不断消耗，局部发热量过大，气压增大最终导致发生爆炸。
2、烫伤由于加热元件在液体中的位置不稳定，充电过程中如果发生加热元件触及暖手器外壳的情况，外壳会被烫坏，冒出高温液体，导致烫伤危险。
尤其是电极加热方式的暖手器，爆炸时会伴随烫伤危险。
凝胶凝胶拜拜热暖手宝原理 1暖手宝的原理可分为三种：1、通过加热水来发热的的，俗称的热水袋，跟传统的热水袋不同，电热水袋省却了添水的麻烦，只要插上电源等上10几分钟就能发热，实际上是把里面的水煮开，所以一般温度会很高。

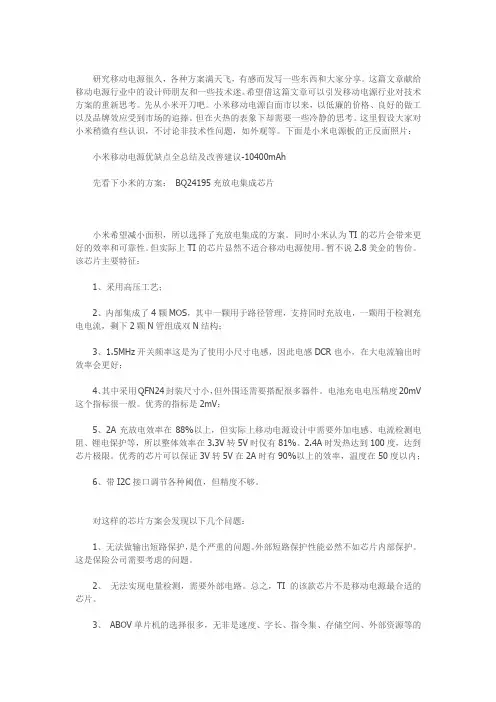

小米10400mAh移动电源拆解
研究移动电源很久，各种方案满天飞，有感而发写一些东西和大家分享。
这篇文章献给移动电源行业中的设计师朋友和一些技术迷。
希望借这篇文章可以引发移动电源行业对技术方案的重新思考。
先从小米开刀吧。
小米移动电源自面市以来，以低廉的价格、良好的做工以及品牌效应受到市场的追捧。
但在火热的表象下却需要一些冷静的思考。
这里假设大家对小米稍微有些认识，不讨论非技术性问题，如外观等。
下面是小米电源板的正反面照片：小米移动电源优缺点全总结及改善建议-10400mAh先看下小米的方案：BQ24195充放电集成芯片小米希望减小面积，所以选择了充放电集成的方案。
同时小米认为TI的芯片会带来更好的效率和可靠性。
但实际上TI的芯片显然不适合移动电源使用。
暂不说2.8美金的售价。
该芯片主要特征：1、采用高压工艺；2、内部集成了4颗MOS，其中一颗用于路径管理，支持同时充放电，一颗用于检测充电电流，剩下2颗N管组成双N结构；3、1.5MHz开关频率这是为了使用小尺寸电感，因此电感DCR也小，在大电流输出时效率会更好；4、其中采用QFN24封装尺寸小，但外围还需要搭配很多器件。
电池充电电压精度20mV 这个指标很一般。
优秀的指标是2mV；5、2A充放电效率在88%以上，但实际上移动电源设计中需要外加电感、电流检测电阻、锂电保护等，所以整体效率在3.3V转5V时仅有81%。
2.4A时发热达到100度，达到芯片极限。
优秀的芯片可以保证3V转5V在2A时有90%以上的效率，温度在50度以内；6、带I2C接口调节各种阈值，但精度不够。
对这样的芯片方案会发现以下几个问题：1、无法做输出短路保护，是个严重的问题。
外部短路保护性能必然不如芯片内部保护。
这是保险公司需要考虑的问题。
2、无法实现电量检测，需要外部电路。
总之，TI的该款芯片不是移动电源最合适的芯片。
3、ABOV单片机的选择很多，无非是速度、字长、指令集、存储空间、外部资源等的区别。
移动电源中，单片机主要做状态控制、显示、按键响应、电流电压检测、空载检测、过温保护等等。
如何拆电源适配器
如何拆电源适配器拆电源适配器的步骤如下：步骤一：先确认适配器是否断电，将适配器从电源插座拔出，并断开适配器与电子设备的连接。
等待适配器冷却后，开始操作。
步骤二：找到适配器的外壳。
首先检查适配器上是否有螺丝，如果有，找到并用螺丝刀解开螺丝。
如果没有螺丝，则可能是采用其他的固定方式，需要以其他方式拆除外壳。
步骤三：在适配器的外壳上找到连接线。
适配器的外壳通常由两部分组成，通过接口连接。
使用扁铁片或扁头螺丝刀插入适配器外壳分界处，用力轻轻撬动，使两部分适配器外壳分离。
步骤四：适配器外壳分离后，可以看到适配器的内部组件。
小心地观察内部组件的连接方式和布局，根据需要拆卸相应的部件。
通常，适配器的内部组件包括电源线圈、变压器、电容器、整流器等。
步骤五：逐一拆除内部组件。
对于较大的组件，如电源线圈和变压器，通常需要用螺丝刀解开螺丝来拆卸。
对于较小的电子元件，如电容器和整流器等，可能需要用焊锡吸取器将焊点热化，从电路板上取下这些元件。
步骤六：在拆卸过程中，要小心操作，避免对适配器内部造成损坏。
如果遇到困难，应换用适当的工具和方法来解决问题，不要强行操作，以免损坏适配器。
步骤七：在适配器内部拆卸完成后，可以对适配器的组件进行清洁和检查，确保没有杂质或损坏。
如有需要，可以更换故障或老化的部件。
步骤八：在拆卸完成后，应将适配器重新装配。
将内部组件安装回适配器外壳中，确保各部件的连接良好。
重新固定适配器外壳，如果有螺丝，则紧固螺丝。
步骤九：重新连接适配器与电子设备，并将适配器插入电源插座。
注意检查适配器连接是否牢固，避免出现电流不稳定或其他问题。
步骤十：重新接通电源，测试适配器是否正常工作。
可以通过插头指示灯或使用万用表来检测适配器的输出电压是否正常。
拆解电源适配器需要一定的技术基础和操作经验，对于缺乏电子知识和经验的人来说，拆解电源适配器可能不安全且有潜在风险。
因此，如果没有相关的技术能力和经验，建议不要进行拆解操作，并将适配器交给专业人员进行维修。
品胜暖手充电宝拆解
品胜暖手充电宝拆解椭圆形的外形，还是挺漂亮的。
5000mah的容量，还有暖手宝的功能。
随机器配送挂绳可以拴在这里还有一个收纳袋收纳效果：配的安卓通用充电线1.5A输入，1A输出。
另外比常见的充电宝多了一个Hot按钮和一个指示灯按住Hot按键1秒左右，会开启暖手宝功能，同时橙色的LED会点亮；可以手动关闭或1个小时后自动关闭。
注意：暖手与放电不能同时使用。
试下充电吧，用了4个 LED来指示电量充电电流，越接近充满会越来越小放电（给手机充电等）功能空载电压770ma时，电压为4.98V。
压降0.08V，还算不错暖手功能只是试了下，按下Hot后大约40秒左右就会变得热乎乎的。
毕竟一个大老爷们用不大上这个功能。
找来一个小灯试了下，嗯，可以点亮和常用的鼠标合个影吧。
哥俩长的有点像翻来覆去的看，找不到下手的地方。
祭出老婆吹头发的吹风机,再打开充电宝的暖手功能双管齐下，吹了半天，发现两边的壳子有点轻微的松动，就试着撬了下这里铝制的外壳一下子就破了相，绝对做不到无损拆解了，只好硬着头皮拆我撬、我使劲撬，结果还是弄不下来那就来点暴力吧！用钳子直接撕下来。
发热元件露出来了移除发热片后发现了这个测温的东东，达到设定温度后停止加热就靠它了量一下发热片，电阻丝的电阻大约在3欧左右夹上实验电源一片的功率大约是4W（另一面还有一加热片）但还是拆不开，也没有看到螺丝孔，那就再暴力一些吧直接上大chui,当然，没几下就开了。
两颗电池和PCB，竟然还有三个螺丝孔？看来应该从另一面拆的，不过也很难做到无损另一面也暴力拆，只有发热片，没有测温元件。
拆的太过瘾，忘了拍照片了。
电池厂商应该是深圳比克，官方标注每颗2600mah,2*2600=5200，品胜标示容量为5000mah,很厚道是不？电池皮也破了PCB分为两层，中间插接连接，暴力的产物大的芯片NTMP2012是来自HOLTEK的8位单片机概述：8822是锂电保护MOS，那个6脚的IC是充电？（查不到资料）贴片的升压电感和电容下层的PCB，主要提供接口和按键电路输出USB的中间两脚用一个0欧电阻短接，1A输出应该没有必要用识别IC拆解到此结束，来个全家福吧拆掉暖手部分的多余电线，试着再装起来，焊死砸坏的插接件貌似还能用衣服已撕碎，只好这样了不过钻进睡袋后还是可以见人滴……本次拆解所用到的工具们也来露个脸。
ANKER移动电源拆解2016-04-18
2、拆解部分
铝制件的四根直线筋条起到导滑主 体塑胶外壳的作用
外观主体为铝制件
首尾两侧的这种L型阶梯结构用于支 撑首位的塑胶薄片，起定位作用
1、外观主体使用铝挤工艺+阳极电镀的外观处理工艺 2、Logo使用丝印印刷工艺
2、拆解部分
透明LED灯
透明LED灯
按键和LED灯 的模具刻字 表明两个塑 胶件是二次 注塑粘接而 非双色注塑 粘接
按键
按键
1、LED按键为塑胶材质，透明LED灯和按键使用二次注塑粘接为整体
2、拆解部分
1、主体塑胶外壳上下盖通过扣位 连接在一起 2、外壳整体在一起装入铝制件内 并通过L型台阶结构进行定位
主体塑胶外壳
塑胶外壳上下盖连接的扣位结构
塑胶外壳上下盖连接的扣位结构
塑胶外壳下盖的L型台阶结构，起 到在铝制件中定位作用
下盖长出圆柱定位PCB
整体三连片的黑色泡棉通 过背胶粘附于电池负极， 起到缓冲电池晃动作用， 并且隔离了弹片和外壳
2、拆解部分
主体塑胶外壳-下盖 细节部分
在扣位结构正下方开方形通孔是为了模具的插穿结构设计， 若无通孔，则模具需要斜顶结构，这样模具结构复杂
两根U型槽是与铝制件 的两根直线筋条配合， 起导滑和粗定位作用， 使用SPI-B2的光面
下盖的L型阶梯结构与 铝制件的尾部L型阶梯 结构配合，起固定和 定位塑胶外壳的作用
扣位结构细节：类似U型槽
此处通孔为螺钉孔，用连 接塑胶侧盖与塑胶上盖
螺钉孔结构详见上盖说明
2、拆解部分
主体塑胶外壳-上盖 顶面部分
此处通孔与塑胶下盖的扣位做配合， 连接和固定上下盖 两个BOSS柱结构与下盖定位 PCB的圆柱配合，并且顶住PCB
品胜移动电源拆解 品胜移动电源 品胜充电宝
品胜移动电源拆解品胜移动电源品胜充电宝随着个人移动终端设备增量惊人，特别是智能手机的凶猛攻势和PAD风潮的大肆席卷，催生出安全移动电源的产业契机。
1、Moka慕卡：唯一安全移动电源品牌，新一代安全移动电源创始者。
各大电商平台销量第一。
2、MiLi：Hali-power的自有品牌，以其极具创意的设计和优异的品质保障，以及创新的电池和充电器解决方案为今天的移动设备带来了新的发展。
3、三洋：三洋集团，移动电源是之一的产品。
4、飞毛腿：公司成立于1997年，是一家拥有独立强大品牌销售网络、最具先进制造规模，为移动数码产品提供全面电池解决方法的国内电池行业最具品牌价值企业。
5、太空步：Monwalk太空步，全球著名移动消费电子品牌，在安全移动电源领域颇有影响力。
太空步移动电源推出金盾五重保护技术、智能微温持流供电技术、智能升压转换供电技术、智能自适应技术、智能快充专利技术、智能自动关机技术等智能充电新技术，使太空步移动电源成为智能化、安全化的领导性产品。
6、爱国者：爱国者AIGO北京华旗资讯科技发展有限公司，是一家1993年创立于北京中关村的高新技术企业。
7、劲量：是著名的电池和手电筒品牌，总部位于美国密苏里州Town and Country，同时生产移动电源8、羽博：PDA电池到手机电池、座充、商务充、双充、车充、数码电池、皮套、清水套。
9、立派：立派商标所有权均属于深圳宝商科技有限公司10、品胜：广东品胜电子股份有限公司Moka(慕卡)安全移动电源【商务型：i6】20000毫安大容量，首款不发烫、无辐射、京东天猫有售18650型锂电是电子产品中比较常用的锂电池，常在笔记本电脑的电池中作为电芯使用。
其型号的定义法则为：如18650型，即指电池的直径为18mm，长度为65mm，圆柱体型的电池。
锂是一种金属元素，为什么我们要把他叫锂电池呢？因为它是以“钴酸锂”为正极材料的电池，当然市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小白暖手宝移动电源拆解过程
废话不多说，直接上图：
外包装图，表面印有暖手宝图片和暖手充电宝两用、电池容量4000mAh
侧面标识，本拆解样机为白色
另一侧面特写，说明它的特点，暖手宝、移动电源、TypeC接口、可调热度等
背面特写，背面是本产品的信息参数，品牌：虎式飞跃；品名：小白暖手宝-白；颜色：白色；数量：1；生产厂家：深圳市维特世嘉科技有限公司；地址：广东深圳龙岗区龙岗街道龙新社区沙背坜江南工业园。
产品名称：小白暖手宝；尺寸：
104*49*30mm；输入：5V2A；电池能量：4000mAh3.7V（14.8Wh）；发热温度：50℃
-60℃可调节；材质：ABS+铝合金；重量150g；输出：5V2A；发热功率：7-10W；产地：中国.深圳；产品已经通过了CE和FCC认证。
产品配件清单：保护泡棉、白色磨砂袋、合格证、说明书、USBA（公头）to TypeC 线、USBA（母头）to TypeC线；
数据线特写，将USBA公头和USBA母头连接在一起，就形成了TypeC to TypeC 的线，一举两用。
产品正面图
产品背面图：参数用中英文标识，小白暖手宝，型号：WT-W13；输入/输出：5V2A；工作功率：10W；电池能量：4000mAh3.7V（14.8Wh）；产地：中国深圳。
TypeC口特写，一口实现输入输出功能，使产品简洁整齐
产品实测：
输入：5.09V 1.77A9W
输出：5V2A10W
暖手功能恒温在50℃-60℃，温度适宜，不烫手。
产品外壳是铝合金材质，已经粘死，只能通过暴力拆解：
PCB板特写，PCB板非常简洁，焊接牢固，做工精致，用于DC-DC升降压芯片的是钰泰ETA9742ESOP-8封装，还有一个SOP-14封装的MCU，芯片上没有印有丝印，不能了解到它的详细信息，板上使用一个CD54封装的2R2电感，有NTC 进行温度检测，使用两片发热片，两面发热，使产品发热均匀，电池使用插座方式连接，方便简洁，电池保护板放置在电池上，节省主板空间。
PCB板背面有按键、充放电发热指示灯，使用三色灯珠节省PCB板空间。
下面是钰泰ETA9742芯片的详细信息：
电池使用两节18650电芯并联，3.7V4000mAh 14.8Wh，中国制造，来自：深圳市大正能源有限公司，锂电保护板放在电芯上，节省主控PCB 板空间，保护板使用DW01和两个8205A MOS 管。
以下是DW01和8205A 的详细信息：
到这里我们的拆解已经全部完成，这款暖手宝移动电源，表面喷油磨砂，手感舒适，非常适合冬天手冷的人，小巧精致，就算是女生小手也能握紧，还具备移动电源功能，给手机等设备充电，暖手充电两不误。
