紧急切断阀的工作原理
紧急切断阀的工作原理
紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下迅速切断流体或者气体流动的设备。
它广泛应用于石油、化工、天然气、供水等行业，以保护设备和人员安全。
紧急切断阀的工作原理基于流体力学和自动控制原理。
一、工作原理概述紧急切断阀通过控制阀门的开启和关闭来切断流体或者气体的流动。
当发生紧急情况时，如管道泄漏、设备故障等，紧急切断阀能够迅速响应并切断流体或者气体的供应，以防止事故的发生。
二、紧急切断阀的组成部份1. 阀体：紧急切断阀的主体部份，通常由铸铁、不锈钢等材料制成，具有良好的耐压和耐腐蚀性能。
2. 阀门：阀门是紧急切断阀的关键组成部份，负责控制流体或者气体的流动。
常见的阀门类型包括球阀、蝶阀、闸阀等，其选择取决于具体的应用场景和工作要求。
3. 电动执行器：紧急切断阀通常配备电动执行器，用于控制阀门的开启和关闭。
电动执行器可以根据预设的信号进行自动操作，也可以通过手动操作装置进行手动操作。
4. 传感器：紧急切断阀配备各种传感器，用于监测流体或者气体的压力、温度、流量等参数。
传感器将监测到的信号传输给控制系统，以实现自动控制和安全保护。
5. 控制系统：紧急切断阀的控制系统负责接收传感器的信号，并根据预设的逻辑进行判断和控制。
当监测到紧急情况时，控制系统会发出信号，使电动执行器迅速关闭阀门，切断流体或者气体的供应。
三、紧急切断阀的工作过程1. 正常工作状态：在正常工作状态下，紧急切断阀处于开启状态，流体或者气体可以自由流动。
控制系统监测相关参数，并根据预设的逻辑进行判断和控制。
2. 紧急情况发生：当监测到紧急情况，如管道泄漏、设备故障等，控制系统会迅速响应，并发出关闭信号。
3. 阀门关闭：接收到关闭信号后，电动执行器迅速关闭阀门，阻挠流体或者气体的继续流动。
阀门关闭的速度通常在几秒钟内完成，以确保紧急切断的效果。
4. 紧急切断完成：一旦阀门关闭，紧急切断阀会进入紧急切断完成状态。
此时，流体或者气体的供应被切断，进一步防止事故的发生。
紧急切断阀的工作原理

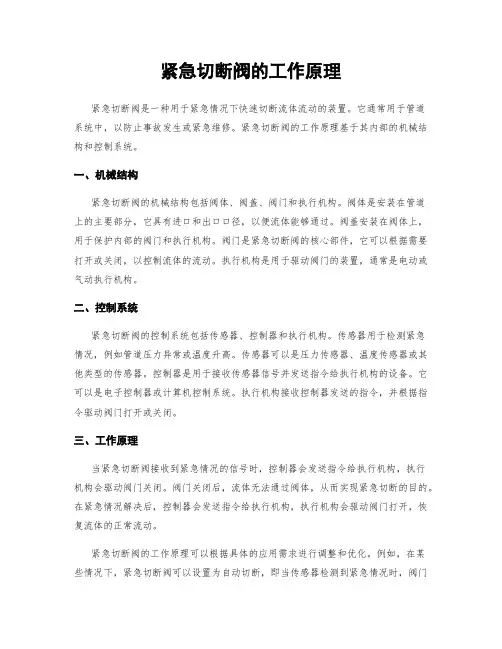

紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下快速切断流体流动的装置。
它通常用于管道系统中，以防止事故发生或紧急维修。
紧急切断阀的工作原理基于其内部的机械结构和控制系统。
一、机械结构紧急切断阀的机械结构包括阀体、阀盖、阀门和执行机构。
阀体是安装在管道上的主要部分，它具有进口和出口口径，以便流体能够通过。
阀盖安装在阀体上，用于保护内部的阀门和执行机构。
阀门是紧急切断阀的核心部件，它可以根据需要打开或关闭，以控制流体的流动。
执行机构是用于驱动阀门的装置，通常是电动或气动执行机构。
二、控制系统紧急切断阀的控制系统包括传感器、控制器和执行机构。
传感器用于检测紧急情况，例如管道压力异常或温度升高。
传感器可以是压力传感器、温度传感器或其他类型的传感器。
控制器是用于接收传感器信号并发送指令给执行机构的设备。
它可以是电子控制器或计算机控制系统。
执行机构接收控制器发送的指令，并根据指令驱动阀门打开或关闭。
三、工作原理当紧急切断阀接收到紧急情况的信号时，控制器会发送指令给执行机构，执行机构会驱动阀门关闭。
阀门关闭后，流体无法通过阀体，从而实现紧急切断的目的。
在紧急情况解决后，控制器会发送指令给执行机构，执行机构会驱动阀门打开，恢复流体的正常流动。
紧急切断阀的工作原理可以根据具体的应用需求进行调整和优化。
例如，在某些情况下，紧急切断阀可以设置为自动切断，即当传感器检测到紧急情况时，阀门会自动关闭，而无需人工干预。
此外，紧急切断阀还可以与其他安全装置和报警系统配合使用，以提高安全性和可靠性。
总结：紧急切断阀是一种用于紧急情况下快速切断流体流动的装置。
它的工作原理基于内部的机械结构和控制系统。
机械结构包括阀体、阀盖、阀门和执行机构，控制系统包括传感器、控制器和执行机构。
当紧急情况发生时，控制器会发送指令给执行机构，执行机构驱动阀门关闭，阻止流体流动。
紧急切断阀的工作原理可以根据具体需求进行调整和优化，以提高安全性和可靠性。
紧急切断阀工作原理
紧急切断阀工作原理
紧急切断阀是一种用于紧急情况下切断流体管道的设备，通常用于避免意外泄
漏或其他危险情况的发生。
它的工作原理是基于一系列复杂的机械和液压原理，下面我们将详细介绍紧急切断阀的工作原理。
首先，紧急切断阀的主要部件包括阀体、阀盖、阀芯、阀座、弹簧、液压缸等。
当紧急情况发生时，液压缸受到外部信号的作用，使得阀芯快速移动，与阀座紧密结合，从而切断管道中的流体。
其次，紧急切断阀的工作原理涉及到液压传动原理。
当外部信号触发液压缸时，液压缸内的液体受到压力，从而推动活塞运动。
活塞的运动将力传递给阀芯，使其迅速移动并与阀座闭合，实现切断管道流体的目的。
另外，紧急切断阀还涉及到弹簧的作用原理。
在正常情况下，弹簧对阀芯施加
一个闭合力，保持阀芯与阀座的密封状态。
当外部信号触发液压缸时，液压力将克服弹簧的力，使阀芯迅速移动，切断管道流体。
此外，紧急切断阀的工作原理还包括了阀座的密封原理。
阀座通常采用金属或
弹性材料制成，具有良好的密封性能，能够有效阻止流体的泄漏。
当阀芯与阀座紧密结合时，形成良好的密封，确保管道流体被有效切断。
总的来说，紧急切断阀的工作原理是基于液压传动、弹簧作用和阀座密封等原
理相结合的结果。
在紧急情况下，外部信号触发液压缸，使阀芯迅速移动并与阀座紧密结合，切断管道流体，从而避免意外事故的发生。
通过了解紧急切断阀的工作原理，我们可以更好地理解其在管道系统中的作用，以及如何正确使用和维护紧急切断阀，确保其在紧急情况下能够可靠地发挥作用，保障人员和设备的安全。
紧急切断阀的工作原理
紧急切断阀的工作原理紧急切断阀是一种在紧急情况下迅速切断流体流动的装置，它在工业领域中被广泛应用，用于保护设备和人员的安全。
该阀的工作原理基于一系列复杂的机械和液压原理。
一、工作原理概述紧急切断阀由阀体、阀盖、阀芯、弹簧、密封圈等组成。
当紧急情况发生时，通过外部信号或者手动操作，阀芯会被迅速推动，从而切断流体的流动。
该阀具有快速响应、可靠性高、操作简单等特点。
二、液压原理紧急切断阀的液压原理是其工作的基础。
当外部信号或者手动操作触发时，液压系统中的液压油会被迅速泵入阀芯的工作腔，从而推动阀芯运动。
液压油的泵入和排出通过高压油泵和液压阀控制，确保阀芯的快速运动。
三、机械原理紧急切断阀的机械原理主要包括弹簧力和密封圈的作用。
阀芯上的弹簧会在液压油的作用下被压缩，当液压油被排出时，弹簧的力会将阀芯迅速复位。
密封圈则起到防止流体泄漏的作用，确保阀门的密封性能。
四、工作过程1. 初始状态：紧急切断阀处于关闭状态，阀芯被弹簧推向关闭位置，阀体与阀盖之间的密封圈起到密封作用，流体无法通过阀门。
2. 触发信号：当发生紧急情况时，外部信号或者手动操作触发紧急切断阀的工作。
液压油被泵入阀芯的工作腔，推动阀芯运动。
3. 阀门打开：阀芯被推动，与阀体之间的密封圈被分离，流体可以通过阀门流动。
4. 阀门关闭：当紧急情况解除或者手动操作住手时，液压油被排出，弹簧力将阀芯迅速复位，密封圈重新起到密封作用，阀门关闭，流体无法通过阀门。
五、应用领域紧急切断阀广泛应用于石油、化工、电力、冶金、船舶等行业。
例如，在石油管道中，紧急切断阀可以在发生泄漏或者其他紧急情况时迅速切断流体流动，避免事故扩大。
在化工工艺中，紧急切断阀可以在发生化学反应失控时迅速切断流体流动，保护设备和人员的安全。
六、总结紧急切断阀是一种在紧急情况下迅速切断流体流动的装置，其工作原理基于液压和机械原理。
通过液压油的泵入和排出，阀芯可以被迅速推动，从而切断流体的流动。
紧急切断阀的工作原理

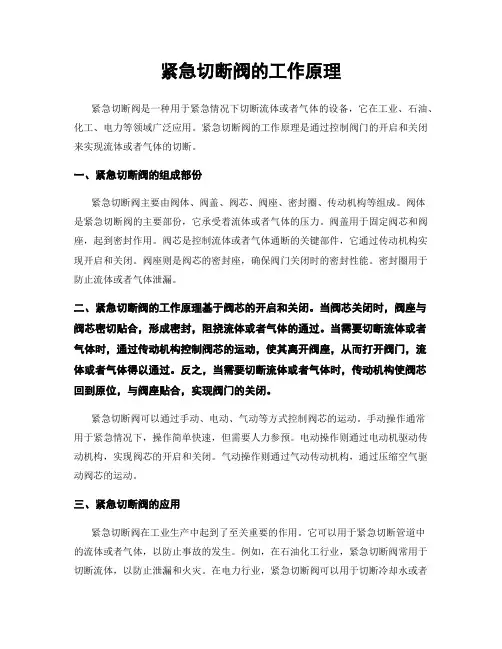

紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下切断流体或者气体的设备，它在工业、石油、化工、电力等领域广泛应用。
紧急切断阀的工作原理是通过控制阀门的开启和关闭来实现流体或者气体的切断。
一、紧急切断阀的组成部份紧急切断阀主要由阀体、阀盖、阀芯、阀座、密封圈、传动机构等组成。
阀体是紧急切断阀的主要部份，它承受着流体或者气体的压力。
阀盖用于固定阀芯和阀座，起到密封作用。
阀芯是控制流体或者气体通断的关键部件，它通过传动机构实现开启和关闭。
阀座则是阀芯的密封座，确保阀门关闭时的密封性能。
密封圈用于防止流体或者气体泄漏。
二、紧急切断阀的工作原理基于阀芯的开启和关闭。
当阀芯关闭时，阀座与阀芯密切贴合，形成密封，阻挠流体或者气体的通过。
当需要切断流体或者气体时，通过传动机构控制阀芯的运动，使其离开阀座，从而打开阀门，流体或者气体得以通过。
反之，当需要切断流体或者气体时，传动机构使阀芯回到原位，与阀座贴合，实现阀门的关闭。
紧急切断阀可以通过手动、电动、气动等方式控制阀芯的运动。
手动操作通常用于紧急情况下，操作简单快速，但需要人力参预。
电动操作则通过电动机驱动传动机构，实现阀芯的开启和关闭。
气动操作则通过气动传动机构，通过压缩空气驱动阀芯的运动。
三、紧急切断阀的应用紧急切断阀在工业生产中起到了至关重要的作用。
它可以用于紧急切断管道中的流体或者气体，以防止事故的发生。
例如，在石油化工行业，紧急切断阀常用于切断流体，以防止泄漏和火灾。
在电力行业，紧急切断阀可以用于切断冷却水或者蒸汽供应，以防止设备过热。
在航空航天领域，紧急切断阀可以用于切断燃料供应，以防止火灾和爆炸。
紧急切断阀的选择应根据具体的工作环境和要求进行。
例如，对于高压、高温的工作环境，需要选择能够承受高压、高温的材料和结构。
对于易燃易爆的场所，需要选择防爆型紧急切断阀，确保安全性能。
总结：紧急切断阀是一种用于紧急情况下切断流体或者气体的设备，通过控制阀芯的开启和关闭来实现流体或者气体的切断。
紧急切断阀的工作原理
紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下切断流体介质流动的设备。
它通常被广泛应用于石油、化工、电力、冶金等行业，以保证设备和系统的安全运行。
本文将详细介绍紧急切断阀的工作原理。
一、紧急切断阀的分类紧急切断阀根据其结构和工作原理的不同，可以分为手动紧急切断阀和自动紧急切断阀两种类型。
1. 手动紧急切断阀手动紧急切断阀是通过人工操作来实现切断流体介质流动的。
它通常由手轮、手柄或手把等手动装置组成，通过旋转或推拉操作来打开或关闭阀门。
手动紧急切断阀的优点是操作简单、可靠性高，但需要人工参与，反应时间较长。
2. 自动紧急切断阀自动紧急切断阀是通过感应器、控制器和执行机构等自动装置来实现切断流体介质流动的。
它可以根据预设的条件或信号自动启动或关闭阀门，具有快速响应、高精度和可靠性强的特点。
自动紧急切断阀广泛应用于对安全性要求较高的系统中。
二、紧急切断阀的工作原理紧急切断阀的工作原理主要包括阀门的启闭机构和控制系统两部分。
1. 阀门的启闭机构阀门的启闭机构是紧急切断阀的核心部件，它决定了阀门的开闭状态。
常见的启闭机构包括手轮、手柄、电动执行器等。
手轮启闭机构：手轮启闭机构通过手动旋转手轮来实现阀门的开闭。
当手轮旋转时，通过螺杆和螺母的传动，使阀门的阀瓣或阀盘上升或下降，从而切断或通畅流体介质的流动。
手柄启闭机构：手柄启闭机构通过手动推拉手柄来实现阀门的开闭。
当手柄推拉时，通过杠杆原理使阀门的阀瓣或阀盘上升或下降，从而切断或通畅流体介质的流动。
电动执行器：电动执行器是一种通过电动机驱动的启闭机构。
它通过电动机的旋转或推拉动作来实现阀门的开闭。
电动执行器通常配备有控制系统，可以实现远程控制和自动化操作。
2. 控制系统控制系统是紧急切断阀的智能化部分，它通过感应器、控制器和执行机构等组成，实现对阀门的自动控制。
感应器：感应器是控制系统的输入部分，用于感知流体介质的状态或环境条件。
常见的感应器包括压力传感器、温度传感器、流量传感器等。
紧急切断阀的工作原理
紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下切断流体或者气体流动的阀门装置。
它通常被广泛应用于石油、化工、电力、冶金等工业领域，以及供水、供气等民用领域。
紧急切断阀的工作原理是通过阀门内部的执行机构对阀门的开启和关闭进行控制，从而实现对流体或者气体的切断。
紧急切断阀通常由阀体、阀盖、阀杆、阀座、执行机构等组成。
阀体是阀门的主体部份，用于容纳阀门的内部构件。
阀盖则用于密封阀体和阀杆之间的连接。
阀杆是连接执行机构和阀门内部构件的部份，通过执行机构的控制，阀杆可以实现阀门的开启和关闭。
阀座则位于阀体内部，用于密封阀门的流体通道。
执行机构是紧急切断阀的关键部份，它通常由气动、电动或者液动装置组成。
在紧急情况下，执行机构会接收到信号，通过对阀杆的控制，实现对阀门的迅速开启或者关闭。
例如，当发生火灾或者泄漏等紧急情况时，执行机构会接收到火灾报警系统或者泄漏监测系统的信号，立即将阀门关闭，以切断流体或者气体的流动，防止火灾蔓延或者泄漏扩散。
紧急切断阀的工作原理可以分为手动和自动两种模式。
手动模式下，操作人员通过手动操作执行机构，控制阀门的开启和关闭。
自动模式下，执行机构会接收到外部信号，通过自动控制系统对阀门进行开启或者关闭。
自动模式可以进一步分为电动、气动和液动三种方式，根据不同的工作环境和要求选择适合的方式。
在紧急切断阀的工作过程中，密封性是一个非常重要的指标。
阀门的密封性能直接影响阀门的切断效果。
因此，阀门的阀座和阀杆表面通常会采用特殊的材料和处理工艺，以提高其密封性能。
此外，阀门的结构设计也会影响密封性能，例如采用双密封结构或者弹性密封结构可以进一步提高阀门的密封性能。
总结起来，紧急切断阀是一种用于紧急情况下切断流体或者气体流动的阀门装置。
它通过阀门内部的执行机构对阀门的开启和关闭进行控制，实现对流体或者气体的切断。
紧急切断阀的工作原理可以分为手动和自动两种模式，其中自动模式又可以分为电动、气动和液动三种方式。
紧急切断阀的工作原理
紧急切断阀的工作原理紧急切断阀是一种用于紧急情况下迅速切断流体介质的装置，广泛应用于石油、化工、冶金、电力等行业。
它的工作原理是通过控制阀门的开启和关闭来实现流体介质的切断。
一、紧急切断阀的结构紧急切断阀一般由阀体、阀盖、阀杆、阀芯、传动装置等组成。
其中，阀体和阀盖是紧密连接的，形成一个密封的腔体。
阀杆通过传动装置与阀芯相连，通过控制阀芯的运动来实现阀门的开启和关闭。
二、1. 阀门的关闭当紧急情况发生时，需要迅速切断流体介质的流动。
此时，传动装置会将阀芯向下推动，使阀芯与阀座紧密贴合，阻止流体介质通过阀门流动。
同时，阀杆与阀芯的连接保证了阀芯的稳定性，防止由于流体压力造成的阀芯位移。
2. 阀门的开启在紧急切断阀关闭后，当需要恢复流体介质的流动时，传动装置会将阀芯向上拉动，使阀芯与阀座分离，打开阀门。
此时，流体介质可以通过阀门流动。
三、紧急切断阀的特点1. 快速切断紧急切断阀具有快速切断流体介质的特点。
通过传动装置的作用，可以迅速将阀芯与阀座贴合，阻止流体介质的流动，确保紧急情况下的安全性。
2. 稳定可靠紧急切断阀的结构设计使其具有较高的稳定性和可靠性。
阀杆与阀芯的连接方式能够保证阀芯的稳定性，防止由于流体压力造成的阀芯位移。
3. 适用范围广紧急切断阀适用于各种流体介质，如液体、气体等。
它可以应用于石油、化工、冶金、电力等行业，在紧急情况下保障设备和人员的安全。
四、紧急切断阀的应用场景1. 石油行业在石油行业中，紧急切断阀被广泛应用于油井、管道等设备中。
一旦发生泄漏或其他紧急情况，紧急切断阀可以迅速切断油井或管道中的流体介质，避免事故的发生。
2. 化工行业在化工行业中，紧急切断阀被用于控制各种化学介质的流动。
在紧急情况下，紧急切断阀可以迅速切断化学介质的流动，防止泄漏事故的发生。
3. 冶金行业在冶金行业中，紧急切断阀被广泛应用于高温、高压的环境中。
它可以迅速切断流体介质，保护设备和人员的安全。
4. 电力行业在电力行业中，紧急切断阀被用于控制冷却水、蒸汽等介质的流动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紧急切断阀是新型的燃气管道工程的安全配套装置。
紧急切断阀主要应用于以下场合：
1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的极限温度（压力）安全控制器联接，当设备内检测点的温度（压力）超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远程遥控紧急关闭事故现场的管线供气。
紧急切断阀具有极佳的技术性能，低负荷损失和高可靠性。
适用于煤气、天然气及液化石油气等可燃气体，广泛应用于供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
紧急切断阀工作原理：
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。
此时即使撤去电源，阀门仍处于自锁状态，不会重新自动打开。
3、阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。
4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。
紧急切断阀又分三种：气动紧急切断阀、液动紧急切断阀、燃气紧急切断阀。
第一种：气动紧急切断阀又称气动球阀，其是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。
具有结构简单，反应灵敏，动作可靠等特点。
可广泛地应用在石油、化工、冶金等工业生产部门。
气动切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
气动紧急切断阀是新型的燃气管道工程的安全配套装置，主要应用于以下场合：
1、与可燃气体泄漏监测仪器联接，当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的极限温度（压力）安全控制器联接，当设备内检测点的温度（压力）超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统联接，当大厦发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远程遥控紧急关闭事故现场的管线供气。
第二种：液动紧急切断阀一种安全保护阀，安装在液化石油气储罐站的液相与气相管路上，与远距离手摇油泵配套使用，利用液压控制阀门开启和关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
液动紧急切断阀双油泵控制多阀工作原理：多只紧急切断阀利用二只手摇油泵控制，其中一只油泵工作，通过加压来打开切断阀。
另一只油泵备用，防止第一只油泵损坏本阀不能正常工作，每只紧急切断阀前分别安装一个针型阀，通过针型阀的开关来控制。
第三种：燃气紧急切断阀新型的燃气管道工程的安全配套装置，在供气管路中出现问题时能快速切断，避免事故的发生。
燃气紧急切断阀产品用途：
1、与可燃气体泄漏监测仪器相连接。
当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的极限温度（或压力）安全控制器相连接。
当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统相连接。
当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。
