注塑机合模部分设计毕业设计
注塑机的设计毕业论文
摘要塑料成型机（简称注塑机），是集机、电、液于一体的典型系统，因具有能一次成型复杂制品、后加工量少、加工的塑料种类多等优点，目前已成为塑料成型加工的主要设备。
传统中小型注塑机电气部分大多采用继电器控制，随着电子技术的不断进步与发展，其缺点越来越显著的表现出来，其主要表现为线路复杂，继电器动作慢、寿命短，系统控制精度差，故障率高，维修难度大等。
针对上述问题，此次毕业设计采用PLC控制系统对注塑机控制系统进行控制。
通过FXGP-WIN-E编程以各种电气保护和传感信号作为输入，各动作工序作为输出。
提高了系统的控制精度，可靠性好，且易于检修。
本文介绍了注塑机的机件结构和控制要求,其次分析了注塑机的工作原理和工艺流程，最后给出了PLC控制系统的硬件组成和软件设计方法。
关键词:注塑机;PLC;步进控制;FXGP-WIN-EAbstractPlastic molding machine (injection molding machine for short), is a mechanical, electrical and fluid in one typical system, because of the complexity can be a molding products, less processing, and processing various types of plastics, etc., has become the plastic molding process major equipment. Traditional small and medium-sized electric injection molding machine used relays to control the most part, with the advances in electronic technology and development, its becoming more and more obvious shortcomings of the show, the main line performance for the complex, slow relay, short life expectancy, the system control poor accuracy, the high failure rate, maintenance, etc. is very difficult.In response to these problems, the graduate design of the control system of injection molding machine control system using PLC control. Through the programming to a variety of electrical protection and sensor signals as input, processes the output of the action. To improve the control of the system accuracy, reliability, and easy maintenance.This paper introduces the working principle of injection molding machine, an analysis of the traditional shortcomings of the relay control system, and finally given its PLC control system hardware and software design.Key words :injection molding machine；PLC；temperature test；stepping control;FXGP-WIN-E目录第1章绪论 (1)1.1注塑机的发展史 (1)1.2课题的研究意义 (2)1.3 课题的研究内容 (3)第2章 PLC的简介 (4)2.1 PLC的基本结构 (4)2.2 PLC的工作原理 (4)2.3三菱FX2N系列PLC介绍 (5)第3章注塑机控制系统总体设计方案 (6)3.1注塑机系统的基本组成和基本工作原理 (6)3.1.1注射部分 (6)3.1.2合模部分 (7)3.1.3液压系统 (7)3.1.4控制系统 (7)3.2注塑机系统控制原理 (7)3.3注塑机控制系统的控制要求 (8)3.3.1模具的开启与闭合 (8)3.3.2注射座的整进与整退 (8)3.3.3注料杆的射进 (8)3.3.4预塑液压马达的动作 (8)3.3.5顶杠的顶出与复位 (9)3.3.6保模时间 (9)3.3.7注塑料筒温度 (9)第4章注塑机控制系统的硬件设计 (10)4.1 输入输出点的继电器属性 (10)4.2 PLC机型的选择 (11)4.3 输入输出地址分配表 (12)4.4 主电路的设计 (14)4.4.1 电动机的启动控制 (14)4.4.2 液压阀控制阀的选型 (15)4.4.3 液压马达的选型 (16)4.4.4 液压泵电机的选型 (16)4.5 控制电路的设计 (17)第5章注塑机控制系统的软件设计 (19)5.1 注塑机的动作流程 (19)5.2 程序设计 (23)5.2.1 步进指令的简单介绍 (23)5.2.1 状态转移图的设计 (23)5.2.2 步进梯形图的设计 (29)第6章系统运行与调试 (32)6.1 硬件和软件的调试 (32)6.1.1 硬件的调试 (32)6.1.2 软件的调试 (32)6.2 调试结果分析 (32)总结 (34)谢辞 (35)参考文献 (36)第1章绪论1.1注塑机的发展史它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
注塑机毕业设计题目

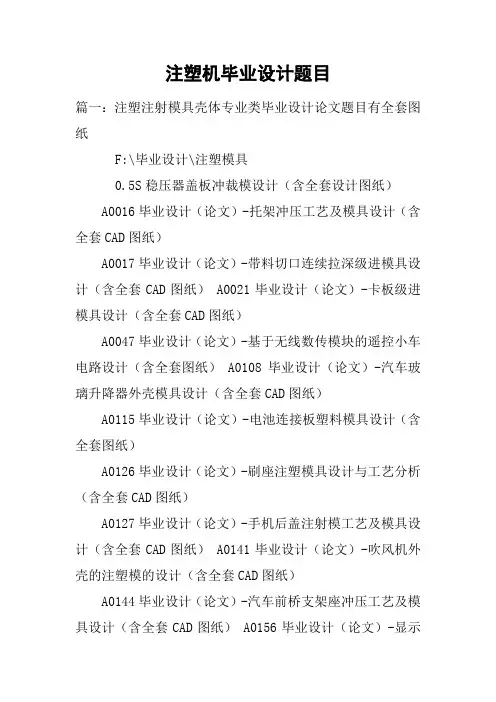

注塑机毕业设计题目篇一：注塑注射模具壳体专业类毕业设计论文题目有全套图纸F:\毕业设计\注塑模具0.5S稳压器盖板冲裁模设计（含全套设计图纸）A0016毕业设计（论文）-托架冲压工艺及模具设计（含全套CAD图纸）A0017毕业设计（论文）-带料切口连续拉深级进模具设计（含全套CAD图纸） A0021毕业设计（论文）-卡板级进模具设计（含全套CAD图纸）A0047毕业设计（论文）-基于无线数传模块的遥控小车电路设计（含全套图纸） A0108毕业设计（论文）-汽车玻璃升降器外壳模具设计（含全套CAD图纸）A0115毕业设计（论文）-电池连接板塑料模具设计（含全套图纸）A0126毕业设计（论文）-刷座注塑模具设计与工艺分析（含全套CAD图纸）A0127毕业设计（论文）-手机后盖注射模工艺及模具设计（含全套CAD图纸） A0141毕业设计（论文）-吹风机外壳的注塑模的设计（含全套CAD图纸）A0144毕业设计（论文）-汽车前桥支架座冲压工艺及模具设计（含全套CAD图纸） A0156毕业设计（论文）-显示器支架冲压模设计（全套CAD图纸）A0162机械专业毕业设计（论文）-CA6140机床三维建模与装配设计（含全套图纸） A0166毕业设计（论文）-手柄冲裁模设计与制造（含全套图纸）A0168毕业设计（论文）-输油管接头注射模具设计（全套含图纸）A0169毕业设计（论文）-接线盒塑料注塑成形工艺及模具设计（含CAD图纸） A0173毕业设计（论文）-三角衣架塑料模设计A0184毕业设计（论文）-LS-150型注塑机注射座数控加工工艺设计及专用夹具设计 A272F系列并条机车尾箱设计（全套含图）cpu散热片的落料模具与锻压成形模具设计0x7d0oD091毕业设计（论文）-0.5S稳压器盖板冲裁模设计（含全套CAD图纸）D096毕业设计（论文）-5号电池充电器外壳的塑件注射模设计（含全套CAD图纸） D098毕业设计（论文）-香皂盒塑件的塑料注射模具设计（含全套CAD图纸）D099毕业设计（论文）-折叠伞手柄塑件塑料注射模具设计（含全套CAD图纸） D100毕业设计（论文）-茶杯塑件塑料注射模具设计（含全套CAD图纸）D102毕业设计（论文）-首饰盒塑件塑料注射模具设计--有图纸D134毕业设计（论文）-闹钟后盖注塑模具设计（含全套CAD图纸）D140毕业设计（论文）-摩托车车架冲压件模具设计（全套CAD图纸）D163毕业设计（论文）-电子钟后盖注塑模具设计（全套CAD图纸）D181毕业设计（论文）-插座底座注塑模具设计（图纸）D200毕业设计（论文）-外缘翻边圆孔板的冲压模设计（全套图纸）E001毕业设计（论文）-风扇安装板的注射模设计（全套图纸）E002毕业设计（论文）-电池后盖塑料模具设计（全套图纸）E023毕业设计（论文）-打印机压轮塑料注塑模具设计（全套图纸）E038毕业设计（论文）-支撑板零件冲压工艺及模具设计（全套图纸）E050毕业设计（论文）-雪碧瓶盖注塑模设计（全套图纸）E051毕业设计（论文）-汽车玻璃升降器复合模的设计（全套图纸）E053毕业设计（论文）-塑料挂钩座注射模具设计（全套图纸）E054毕业设计（论文）-电器盒盖塑料注射模设计（全套图纸）E063毕业设计（论文）-拉线套注射模设计（全套图纸）E071毕业设计（论文）-电位器接线片冲压工艺与模具设计（全套图纸）E078毕业设计（论文）-工程网架结构参数化建模和动力特性分析（含图纸等） E081毕业设计（论文）-阶梯圆筒落料拉深模具设计（全套图纸）E082毕业设计（论文）-铰链卷圆冲压模具设计（全套图纸）E083毕业设计（论文）-外壳落料拉深模具设计（全套图纸）E085毕业设计（论文）-电话听筒注射模设计（全套图纸）E095毕业设计（论文）-摩托车油箱注油口冲压工艺及模具设计（全套图纸） E097毕业设计（论文）-电器开关网芯零件冲压工艺及模具设计（全套图纸） E100毕业设计（论文）-漏电保护器开关底盖注射模设计（全套图纸）E101毕业设计（论文）-滤油器支架模具设计（全套图纸）E103毕业设计（论文）-六边形垫片的复合模设计（全套图纸）E110毕业设计（论文）-光驱Cover的注塑模具设计（全套图纸）E111毕业设计（论文））-冰箱调温按钮塑模设计（全套图纸）E112毕业设计（论文）-密封内盖注射模设计（全套图纸）E121毕业设计（论文）-轮毂模具的设计（全套图纸）E122毕业设计（论文）-螺口容器注射模设计（全套图纸）E123毕业设计（论文）-落料-冲孔-拉深-切边复合模设计（完整图纸）E128毕业设计（论文）-底座注塑模模具设计（完整图纸）E129毕业设计（论文）-点钞盒底座注射模具设计（完整图纸）E131毕业设计（论文）-电池板铝边框冲孔模的设计（全套图纸）E132毕业设计（论文）- 电脑顶板模具设计（全套图纸）E137毕业设计（论文）-利用Proe进行电话机机壳模具设计（全套图纸）E140毕业设计（论文）-旅行餐碗注塑模设计（全套图纸）E142毕业设计（论文）-马达盖注塑模具设计（全套图纸）E159毕业设计-接线端子板冲孔、落料、压弯复合模设计（全套图纸） F135毕业设计-喷雾咀注塑模设计-扬声器锥形盘架复合模具设计-大口杯盖注塑模具设计53.封闭板成形模及冲压工艺54.接触片冲模设计（Pro/E）55.水管联接压盖模具设计56.客车车门垫板冲裁模设计57.锥形油杯冲压模具设计58.彩色塑料盆景花盆注塑模设计59.箱体锁扣注射模具设计60.T型槽垫板冲压工艺与模具设计61.U型开槽托架冲压工艺与模具设计62.安装支架冲压工艺与模具设计63.长条形线卡冲压工艺与模具设计64.长腰形垫板冲压工艺与模具设计65.多孔条形垫片冲压工艺与模具设计66.酚醛层压布板垫片冲压工艺与模具设计67.隔板冲压工艺与模具设计68.钩形板冲压工艺与模具设计69.接线夹冲压工艺与模具设计70.矩形腰孔垫板冲压工艺与模具设计71.矩形圆孔垫板冲压工艺与模具设计72.开槽垫圈冲压工艺与模具设计73.三角垫板冲压工艺与模具设计74.四孔支板冲压工艺与模具设计75.梯形支架冲压工艺与模具设计76.通底园盘冲压工艺与模具设计77.突耳垫片冲压工艺与模具设计78.突缘圆筒冲压工艺与模具设计79.托架冲压工艺与模具设计80.小型托架冲压工艺与模具设计81.仪表指针冲压工艺与模具设计82.异形腰孔垫板冲压工艺与模具设计83.圆弧槽垫圈冲压工艺与模具设计84.钥匙冲压工艺与模具设计85.钥匙形垫板冲压工艺与模具设计86.直角托架冲压工艺与模具设计87.直角支架冲压工艺与模具设计88.指形垫板冲压工艺与模具设计89.CD盒注塑模具设计90.电话机机座底板的模具设计91.东风汽车发动机某通气叶片模具设计92.骨架模具的设计与制造93.壳体零件模具设计94.闹钟后盖注塑模具设计95.定张力卷布机构的设计96.小型多工步自动推料进给装置及温控、上位显示系统设计97.变频试验台直线运动机构及基于S7-200速度示教系统控制软件与上位监控系统设计98.双向刨削牛头刨床的机构改造设计99.平压印刷机设计100.电葫芦机械系统设计篇三：注塑模设计毕业论文毕业论文（设计）题目：基于solidworks的小型移动硬盘外壳注塑模设计系部名称：机械工程系专业班级：机自081班学生姓名：学号：指导教师：教师职称：摘要注塑模具是模具工业的重要组成部分，也在很大程度上反应了一个国家的工业水平。
模具毕业设计41盒盖注塑模的毕业设计
模具毕业设计41盒盖注塑模的毕业设计毕业设计题目：41盒盖注塑模的设计与制作一、设计背景和意义：盒盖注塑模是注塑成型过程中必不可少的关键设备之一、本毕业设计旨在设计和制作一套能够生产41盒盖的注塑模具，以满足市场需求。
通过该设计，可以提高生产效率、降低生产成本，同时也有助于提升学生对注塑模具设计与制作的理论与实践能力。
二、设计要求：1.产品要求：盒盖尺寸为（XX * YY * ZZ）mm，材料为（材料名称），表面要求光滑。
2.模具寿命要求：最低使用寿命为（N）次。
3.模具结构要求：采用（模具结构形式）结构。
4.模具材料选择：根据产品要求和使用寿命要求，选择合适的模具材料。
5.模具加工工艺要求：模具设计要符合工艺要求，充分考虑加工可行性。
6.成本控制要求：根据市场调研结果，合理控制模具成本，确保最终产品的竞争力。
三、主要设计步骤：1.产品尺寸和结构设计：通过对盒盖产品进行详细的分析和研究，确定盒盖的尺寸和结构，以满足产品的使用需求。
2.模具结构设计：根据盒盖产品的特点，选择合适的模具结构形式，并进行结构设计，包括上模、下模、侧滑块、顶针等。
3.模具材料选择和配套工艺：根据模具设计的要求，选择合适的模具材料，并进行材料的热处理，以提高模具的硬度和使用寿命。
选择合适的材料加工工艺，确保模具的精度和质量。
4.模具加工工艺设计：根据模具结构和材料的选定，进行模具加工工艺设计，包括加工顺序、加工工艺参数等，以提高模具的加工效率和质量。
5.模具组装和调试：根据模具的设计和加工要求，进行模具组装和调试，确保模具正常运行和满足产品要求。
6.模具试制和改进：进行模具试制，分析和改进模具设计和制造过程中出现的问题，不断优化模具的设计和制造工艺，最终得到满足要求的模具产品。
四、设计成果：1.模具设计图纸：包括盒盖产品的尺寸和结构设计图、模具的结构设计图等。
2.模具加工工艺文件：包括模具加工工艺的详细过程和参数。
3.模具试制报告：包括模具试制过程中的问题分析和改进措施。
注塑模型毕业设计说明书
注塑模型毕业设计说明书
注塑模型毕业设计说明书
设计背景：
注塑模型是一种广泛应用于制造业中的生产工艺，它对于零件原型的制造以及各种产品的批量生产具有重要意义。
本毕业设计的目的就是开发一种高效的注塑模型制造方案，通过对注塑机、注塑模具以及注塑温度等参数的优化设置，实现注塑模型的质量提升和处理效率的提升。
设计方法：
本设计采用了以下几种方法来实现注塑模型的优化制造：
1.优化模具结构。
采用CAD软件进行模具设计，优化模具结构、角度和片数，提高模具运行效率，节约材料成本。
2.优化注塑机设备。
根据注塑模型的特性，选择最适合的注塑机设备，采用高效的注塑技术，确保生产效率。
3.优化注塑温度。
根据不同材料的特性，制定不同的注塑温度方案，减少退火现象，并提高模型质量。
4.生产过程管理。
对于注塑模型的生产过程进行管理，提高生产效率和生产质量，确保模型质量稳定。
设计结果：
通过优化以上设计方法，本毕业设计成功实现了注塑模型的高效制造，提高了生产效率和产品质量。
本设计的成功应用，表明了优化注塑模型生产的重要性和行业应用前景。
同时，本设计也为学术研究和工业生产领域提供了支持和借鉴。
结论：
本毕业设计的目的是通过优化注塑模型制造方案，实现模型质量提升和处理效率的提升，为注塑模型的生产提供优化解决方案。
经过实验验证，本设计成果可以在实际应用中发挥重要作用，具有一定的理论与实践意义，为注塑工艺的研究和优化提供了有价值的参考。
注塑模设计毕业设计
注塑模设计毕业设计【篇一：注塑模设计毕业论文】毕业设计（论文）题目：茶杯盖注射模具设计作者届别系别机电系专业机械设计及其自动化指导教师职称完成时间摘要塑料在当今世界上无处不用，因此塑料模具有很大发展，特别是注塑模。
由此可知，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。
本课题主要是针对瓶盖的模具设计,通过对塑件进行工艺性分析和比较,最终设计出一副注塑模。
该课题从产品结构工艺性及具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。
通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。
根据题目设计的主要任务是茶杯盖注塑模具的设计。
也就是设计一副注塑模具来生产茶杯盖的塑件产品，以实现自动化提高产量。
通过本设计，可以对注塑模具有一个较深的认识，注意到设计中的某些细节问题，了解模具结构及工作原理；通过对program的学习，可以建立较简单零件的零件库，从而有效的提高工作效率；通过画装配图、零件图，进一步系统深化cad熟练程度，加深了对模具各个零件的认识。
关键字: 塑料模具，注射机，型腔，浇注系统abstractplastic is everywhere in the world today with , therefore has great development prospects of plastic , especially in injection molding ,so the study of plastic injection molds for understanding the production process and improve the quality of productshave great significance.this topic mainly aims at bottle caps mold design, through to models to carry on the technological analysis and the comparison , this topic embarks from the product mix technology capability and the concrete mold structure , tomolds gating system, the mold formation parts structure, goesagainst the system, the cooling system, injection molding machines choice and the related parameter examination, has the detailed design, simultaneously and simple establishment molds processing craft. through the entire design process indicated that this mold can achieve this to model the processing craft which an institute requests. is the teacup covers injection molds design according to the topic designs primary mission. is also designs an injection mold to produce the teacup to cover models a product, realizes the automation to raise the outputthrough the design, injection mold can have a deeper understanding of the design notes that some of the details to understand the structure and working principle ofmold.through learning program, you can create a simpler components parts store, and effective improve efficiency; through painting assembly drawing, part drawings, and further deepen the cad system proficiency, a better understanding of the various parts of mold.key words: plastic mold, injection machine, mold cavity, pouring system目录1前言 (6)1.1模具工业的地位 (6)1.2塑料注射模具的现状及发展趋势 (6)2茶杯盖制件分析 (9)2.1茶杯盖的模具设计流程 (9)2.2塑件分析 (10)2.3茶杯盖的三维图 (11)3 茶杯盒盖的注塑模具设计 (11)3.1方案的选择 (11)3.2制件成型位置及分型面选择 (12)3.3浇注系统设计 (12)3.3脱模机构设计 (14)3.4 溢料排气系统设计 (14)3.5模具主要零件的结构设计 ....................... (15)3.5.1凹模工作尺寸的计算 (16)3.5.2 凸模工作尺寸的计算 (17)3.5.3 前模仁的设计 (18)3.5.4成型零件的设计 (19)3.6导向与定位机构 (20)3.7 选择脱模方式 (21)3.7.1脱模机构的设计 (21)3.7.2脱模力计算� (21)3.8 侧抽芯机构的设计 (22)3.9.模架选用 (23)4.注射机的选择 (24)4.1 注塑机基本参数 (24)4.2初选注塑机 (25)4.3 注射机的校核 (26)4.3.1 注射压力的校核 (26)4.3.2 锁模力的校核 (26)4.3.3安装部分相关尺寸的校核 (26)4.3.4 模具外形尺寸校核 (27)4.3.5 模具厚度校核 (27)4.3.6模具安装尺寸校核 (27)4.3.7 开模行程校核 (27)5.塑件的总装图 (28)6参考文献 (29)【篇二：毕业设计注塑模具设计】摘要根据注射模具在国内外的飞速发展以及注射模软件cad/cam 的提高再结合我校专业特色及本专业的培养计划，我选用奇瑞车的工具箱盖双型腔注塑模设计作为本次的毕业设计题目。
注塑模毕业设计论文
注塑模毕业设计论文注塑模具设计在现代工业生产中扮演着非常重要的角色，特别是在塑料制品生产行业。
随着科技的进步和工业的发展，注塑模具设计不断创新和完善，为塑料制品生产提供了更高的效率和质量。
本篇论文将探讨注塑模具设计的关键技术和过程，并针对一个实际案例进行详细的分析和讨论。
注塑模具设计的关键技术主要包括模具结构设计、材料选择、加工工艺等方面。
在模具结构设计中，需要考虑产品形状、尺寸和要求，以确定模具结构的复杂程度和难易程度。
同时还需要考虑到模具的开合方式、排气系统和冷却系统等因素，以确保模具的正常运行和产品的质量。
在材料选择方面，需要根据产品的材料和要求，选择适合的模具材料，如钢材或铝合金。
加工工艺方面，需要确定模具的开发流程，并采用适当的加工工艺，如数控加工或线切割等。
以注塑制品为例，我将对其模具设计进行详细分析。
首先，需要对产品进行形状和尺寸的分析，确定其所需的模具结构和复杂程度。
然后，根据产品的材料和要求，选择合适的模具材料。
在模具结构设计中，考虑到产品的形状较为简单，可以选择简化的模具结构，如单腔模或多腔模。
同时，还需要考虑到产品的表面要求和限制，如产品的外观要求、厚度要求等。
在模具的开发流程中，可以采用CAD软件进行模具设计，然后进行模具加工和装配。
在模具加工过程中，可以采用数控加工和线切割等先进的加工工艺，以提高模具的精度和质量。
在注塑模具设计过程中，还需要考虑到注塑工艺的要求。
例如，注塑模具的冷却系统设计必须合理，以确保塑料制品的质量和生产效率。
此外，模具的开合方式和排气系统也需要进行合理设计，以避免产品的缺陷和残留物。
同时，还需要进行模具的合理维护和保养，以延长其使用寿命和保证生产质量。
综上所述，注塑模具设计是塑料制品生产中不可或缺的环节。
通过合理的模具设计和加工工艺，可以提高塑料制品的生产效率和质量。
因此，注塑模具设计的研究和创新具有重要的理论和应用价值。
注塑模的毕业设计
安徽电子信息职业技术学院课程设计说明书系部：电子工程系题目：注射模具课程设计班级：模具设计与制造082班姓名：孙一凡学号：080105231指导教师：金老师二〇一〇年六月十二日注射模具设计1、设计任务书（1）塑料制品名称：塑件。
（2）成型方法与设备：在XS-ZY-500型注射机上成型。
（3）塑料原料：低密度聚乙烯。
（4）收缩率：1.0% ~ 3.0%。
（5）生产批量：100万件。
如图一2、塑件成型工艺分析1．塑件成型特性低密度聚乙烯又称高压聚乙烯，为支链型线型分子结构的热塑性塑料。
其结晶度为对方付费55%~65%，相对分子质量较小，密度为0.91~0.94g/cm3,压缩比为1.84~2.3，比热度为2.30j/(g.0c)。
低密度聚乙烯的化学稳定性比较高，能耐大多数酸、碱及盐的侵蚀，但不耐强氧化酸腐蚀；除苯及汽油外，一般不溶于有机剂。
低密度聚乙烯耐低温性能好，在-60摄氏度下仍具有较好的力学性能，但其使用温度不高（在80摄氏度以下）。
低密度聚乙烯在热、光及氧的作用下会发生老化变脆，力学性能和电性能下降。
在成型时，氧化会引起熔体黏度下降和变色，产生条纹，影响塑件质量。
因此，需添加抗氧化剂及紫外线吸收剂等。
低密度聚乙烯的成型特性为：（1）成型性好，可采用注射、挤出及吹塑等成型加工方法。
（2）吸湿性小，成型前可不干燥。
熔体黏度小、流动性好，溢边值为0.002mm；流动性对压力敏感，宜采用较高的压力注射。
（3）可能发生熔体破裂，与有机溶剂接触会发生开裂。
（4）成型温度范围为160~240摄氏度。
熔融温度低且塑件质量轻，塑件可采用柱塞式注射机成型。
应严格控制模具温度，一般以35~65摄氏度为宜，模具应采用调质处理。
（5）冷却速度慢，必须充分冷却，模具设计时应有冷却系统。
（6）收缩率大而且波动范围大，方向性明显，不易采用直浇口，易翘曲，结晶度及模具冷却条件对收缩率影响大，应控制模温，保证冷却均匀稳定。
（7）易产生应力集中，应严格控制成型条件，塑件成型后应进行退火处理，以消除内应力；塑件壁厚宜小，应避免有尖角，脱模斜度宜取1~3度。
注塑模具设计毕业设计
1.2 选题的依据和意义
这次的毕业设计题目是根据本次在哈尔滨齐塑汽车饰件有限公司的实习内容定的，
2
在原模件的基础上给与创新，设计奇瑞车的工具箱盖双型腔注塑模设计。 塑料制品已在工业，农业，国防和日常生活中的方面得到广泛应用。特别是在电
子业中则为突出。电子产品的外客大部分是塑料制品，产品性能的提高要求高素质的塑 料模具和塑料性能。成型工艺和制品的设计。
国内发展： 目前，国内生产的小模数塑料齿轮等精密塑料模具已达到国内外同类产品水平。使
用 CAD 三维设计、计算机模拟注塑成形、抽芯脱模机构设计新颖等对精密、复杂、大 型模具的制造水平起到了很大作用。34 英寸彩电塑壳和 48 英寸背投电视机壳模具，汽 车保险杠和仪表盘的注塑模等大型磨具，在国内已可以生产。 国外发展：
塑料制品的成型方法很多。其主要用于是注射，挤出，压制，压铸和气压成型等和 气压成型等。而注射模，挤出约占成型总数的 60%以上。注射成型分为加料，熔融塑料， 注射制件冷却和制件脱模等五个步骤。当然如利用电气控制。可实现半自动化或自动化 作业。
因注射模成型的广泛适用，正是我这个设计的根本出发点。
1.3 本课题在国内外的发展状况
虽然近几年模具出口增幅大于进口增幅，但所增加的绝对量仍是进口大于出口，致 使模具外贸逆差逐年增大。这一状况在 2008 年已得到改善，逆差略有减少。模具外贸 逆差增大主要有两方面原因：一是国民经济持续高速发展，特别是汽车产业的高速发展 带来了对模具旺盛需求，有些高档模具国内的确生产不了，只好进口；但也确实有一些 模具国内可以生产，也在进口。这与中国现行的关税政策及项目审批制度有关。二是对 模具出口鼓励不够。现在模具与其它机电产品一样，出口退税率只有 13%，而未达 17%。
