铝型材阳极氧化与化学氧化有什么区别
硬质阳极氧化与普通阳极氧化的区别
.’.硬质阳极氧化与普通阳极氧化的区别一、铝合金硬质氧化的优势：1、铝合金硬质氧化后表面硬度最高可达HV500左右。
2、氧化膜厚度25-250um。
3、附着力强，根据硬质氧化所生成的氧化特点：所生成的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面（双向生长）。
4、绝缘性好：击穿电压可达2000V（完善的封孔）。
5、耐磨性能好：对于含铜量未超过2%的铝合金其最大的磨耗指数为3.5mg/1000转。
其他所有的合金磨耗指数不应超过1.5mg/1000转。
6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应对人体无害。
因此很多行业为了减轻产品的重量、机械加工的方便、环保低毒等要求，目前有的部分产品中的部份零部件由铝合金硬质氧化来代替不锈钢、电镀硬铬等工艺。
二、硬质阳极氧化和普通阳极氧化的区别：硬质氧化的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面，因此硬质氧化后产品外部尺寸变大，内孔变小。
（一）操作条件方面的差异：1、温度不同：普通氧化18-22℃左右，有添加剂的可以到30℃，温度过高易出现粉末或裂纹；硬质氧化一般在5℃以下，相对来说温度越低硬质越高。
2、浓度差异：普通氧化一般20%左右；硬质氧化一般在15%或更低。
3、电流/电压差异：普通氧化电流密度一般：1-1.5A/dm2；而硬质氧化：1.5-5A/dm2；普通氧化电压≤18V，硬质氧化有时高达120V。
（二）膜层性能方面的差异：1、膜层厚度：普通氧化膜层厚度相对较薄；硬质氧化一般膜层厚度>15μm，过低达不到硬度≥300HV的要求。
2、表面状态：普通氧化表面较光滑，而硬质氧化表面较粗糙（微观，和基体表面粗糙度有关）。
3、孔隙率不同：普通氧化孔隙率高；而硬质氧化孔隙率低。
4、普通氧化基本是透明膜；硬质氧化由于膜厚，为不透明膜。
5、适用场合不同：普通氧化适用于装饰为主；而硬质氧化以功能为主，一般用于耐磨、耐电的场合。
这些是我们平常用的较多的性能方面的比较，还有其他许多方面的差异。
铝合金的阳极化处理

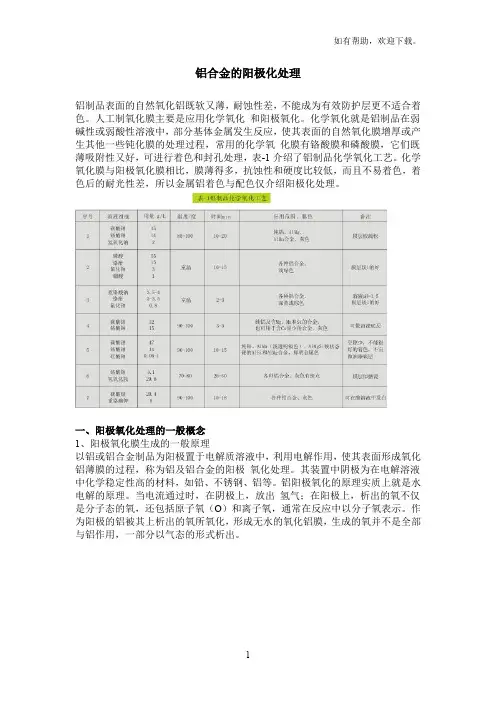

铝合金的阳极化处理铝制品表面的自然氧化铝既软又薄，耐蚀性差，不能成为有效防护层更不适合着色。
人工制氧化膜主要是应用化学氧化和阳极氧化。
化学氧化就是铝制品在弱碱性或弱酸性溶液中，部分基体金属发生反应，使其表面的自然氧化膜增厚或产生其他一些钝化膜的处理过程，常用的化学氧化膜有铬酸膜和磷酸膜，它们既薄吸附性又好，可进行着色和封孔处理，表-1介绍了铝制品化学氧化工艺。
化学氧化膜与阳极氧化膜相比，膜薄得多，抗蚀性和硬度比较低，而且不易着色，着色后的耐光性差，所以金属铝着色与配色仅介绍阳极化处理。
一、阳极氧化处理的一般概念1、阳极氧化膜生成的一般原理以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用，使其表面形成氧化铝薄膜的过程，称为铝及铝合金的阳极氧化处理。
其装置中阴极为在电解溶液中化学稳定性高的材料，如铅、不锈钢、铝等。
铝阳极氧化的原理实质上就是水电解的原理。
当电流通过时，在阴极上，放出氢气；在阳极上，析出的氧不仅是分子态的氧，还包括原子氧（O）和离子氧，通常在反应中以分子氧表示。
作为阳极的铝被其上析出的氧所氧化，形成无水的氧化铝膜，生成的氧并不是全部与铝作用，一部分以气态的形式析出。
2、阳极氧化电解溶液的选择阳极氧化膜生长的一个先决条件是，电解液对氧化膜应有溶解作用。
但这并非说在所有存在溶解作用的电解液中阳极氧化都能生成氧化膜或生成的氧化膜性质相同。
适用于阳极氧化处理的酸性电解液见表-2。
化。
按电解液分有：硫酸、草酸、铬酸、混合酸和以磺基有机酸为主溶液的自然着色阳极氧化。
按膜层性子分有：普通膜、硬质膜（厚膜）、瓷质膜、光亮修饰层、半导体作用的阻挡层等阳极氧化。
铝及铝合金常用阳极氧化方法和工艺条件见表-3。
其中以直流电硫酸阳极氧化法的应用最为普遍。
4、阳极氧化膜结构、性质阳极氧化膜由两层组成，多孔的厚的外层是在具有介电性质的致密的内层上成长起来的，后者称为阻挡层（也称活性层）。
用电子显微镜观察研究，膜层的纵横面几乎全都呈现与金属表面垂直的管状孔，它们贯穿膜外层直至氧化3、阳极氧化的种类阳极氧化按电流形式分为：直流电阳极氧化、交流电阳极氧化、脉冲电流阳极氧膜与金属界面的阻挡层。
硬质阳极氧化及普通阳极氧化区别

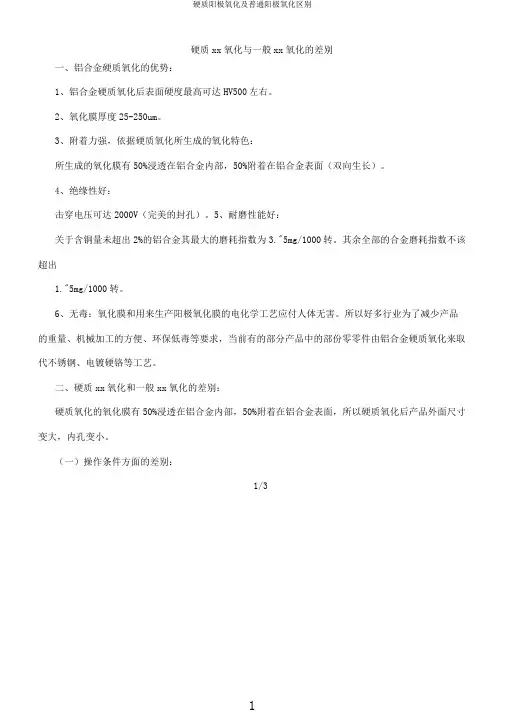

硬质xx氧化与一般xx氧化的差别一、铝合金硬质氧化的优势：1、铝合金硬质氧化后表面硬度最高可达HV500左右。
2、氧化膜厚度25-250um。
3、附着力强，依据硬质氧化所生成的氧化特色：所生成的氧化膜有50%浸透在铝合金内部，50%附着在铝合金表面（双向生长）。
4、绝缘性好：击穿电压可达2000V（完美的封孔）。
5、耐磨性能好：关于含铜量未超出2%的铝合金其最大的磨耗指数为3."5mg/1000转。
其余全部的合金磨耗指数不该超出1."5mg/1000转。
6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应付人体无害。
所以好多行业为了减少产品的重量、机械加工的方便、环保低毒等要求，当前有的部分产品中的部份零零件由铝合金硬质氧化来取代不锈钢、电镀硬铬等工艺。
二、硬质xx氧化和一般xx氧化的差别：硬质氧化的氧化膜有50%浸透在铝合金内部，50%附着在铝合金表面，所以硬质氧化后产品外面尺寸变大，内孔变小。
（一）操作条件方面的差别：1/31、温度不一样：一般氧化18-22℃左右，有增添剂的能够到30℃，温度过高易出现粉末或裂纹；硬质氧化一般在5℃以下，相对来说温度越低硬质越高。
2、浓度差别：一般氧化一般20%左右；硬质氧化一般在15%或更低。
3、电流/电压差别：一般氧化电流密度一般：1-1."5A/dm2；而硬质氧化：1."5-5A/dm2；一般氧化电压≤18V，硬质氧化有时高达120V。
（二）膜层性能方面的差别：1、膜层厚度：一般氧化膜层厚度相对较薄；硬质氧化一般膜层厚度>15μm，过低达不到硬度≥300HV的要求。
2、表面状态：一般氧化表面较圆滑，而硬质氧化表面较粗拙（微观，和基体表面粗拙度相关）。
3、孔隙率不一样：一般氧化孔隙率高；而硬质氧化孔隙率低。
4、一般氧化基本是透明膜；硬质氧化因为膜厚，为不透明膜。
5、合用处合不一样：一般氧化合用于装修为主；而硬质氧化以功能为主，一般用于耐磨、耐电的场合。
硬质阳极氧化与普通阳极氧化的区别

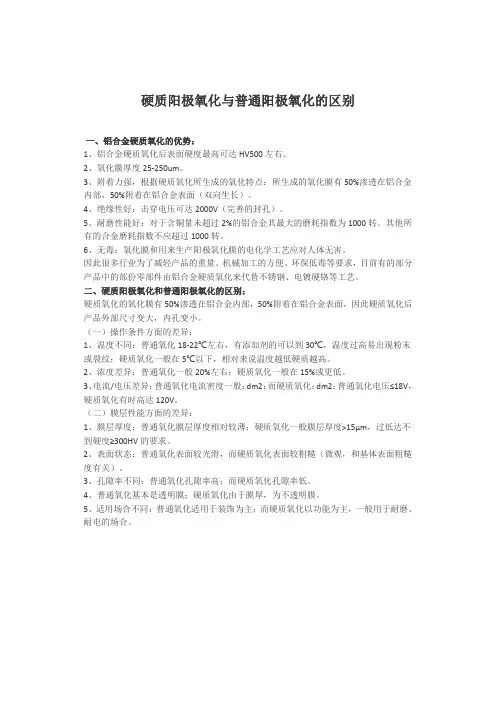

硬质阳极氧化与普通阳极氧化的区别一、铝合金硬质氧化的优势：1、铝合金硬质氧化后表面硬度最高可达HV500左右。
2、氧化膜厚度25-250um。
3、附着力强，根据硬质氧化所生成的氧化特点：所生成的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面（双向生长）。
4、绝缘性好：击穿电压可达2000V（完善的封孔）。
5、耐磨性能好：对于含铜量未超过2%的铝合金其最大的磨耗指数为1000转。
其他所有的合金磨耗指数不应超过1000转。
6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应对人体无害。
因此很多行业为了减轻产品的重量、机械加工的方便、环保低毒等要求，目前有的部分产品中的部份零部件由铝合金硬质氧化来代替不锈钢、电镀硬铬等工艺。
二、硬质阳极氧化和普通阳极氧化的区别：硬质氧化的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面，因此硬质氧化后产品外部尺寸变大，内孔变小。
（一）操作条件方面的差异：1、温度不同：普通氧化18-22℃左右，有添加剂的可以到30℃，温度过高易出现粉末或裂纹；硬质氧化一般在5℃以下，相对来说温度越低硬质越高。
2、浓度差异：普通氧化一般20%左右；硬质氧化一般在15%或更低。
3、电流/电压差异：普通氧化电流密度一般：dm2；而硬质氧化：dm2；普通氧化电压≤18V，硬质氧化有时高达120V。
（二）膜层性能方面的差异：1、膜层厚度：普通氧化膜层厚度相对较薄；硬质氧化一般膜层厚度>15μm，过低达不到硬度≥300HV的要求。
2、表面状态：普通氧化表面较光滑，而硬质氧化表面较粗糙（微观，和基体表面粗糙度有关）。
3、孔隙率不同：普通氧化孔隙率高；而硬质氧化孔隙率低。
4、普通氧化基本是透明膜；硬质氧化由于膜厚，为不透明膜。
5、适用场合不同：普通氧化适用于装饰为主；而硬质氧化以功能为主，一般用于耐磨、耐电的场合。
10铝合金阳极氧化和化学氧化的区别
阳极氧化和化学氧化的区别★阳极氧化的概念:铝及其合金在相应的电解液和特定的工艺条件下,由于外加电流的作用下,在铝制品(阳极)上形成一层氧化膜的过程.阳极氧化如果没有特别指明，通常是指硫酸阳极氧1、阳极氧化的作用☆防护性☆装饰性☆绝缘性☆提高与有机图层的结合力.☆提高与无机覆盖层的结合力☆开发中的其它功能2、铝合金的化学转化膜处理(化学氧化，钝化，铬化)★铝合金的化学转化膜通过化学氧化取得，可参考美军标MIL-C-5541。
★为什么要进行铝合金的化学转化膜处理☆加强铝合金的防锈能力。
☆可以起稳定接触电阴的作用。
(曾经一客户产品要求导电氧化，其目的就是起稳定接触电阻及导电作用)☆转化膜较薄(约0.5~4um)，质软、导电、多孔，有良好的吸附能力，通常做为油漆或其他涂料的底层。
☆不改变材料的机械性能。
☆设备简单、操作方便、价格便宜。
☆不影响工件尺寸。
★转化膜厚度铝合金表面的化学转化膜较薄约0.5~4um，转化膜是一种凝胶体，很难直接测量，通常只是称量工件化学氧化前后的重量，或以表面色泽和盐雾试验来判断氧化膜的耐蚀能力。
★划伤后的防腐功能铝合金表面的化学转化膜是一种凝胶体，此胶体在转化膜划伤后可以移动，划伤痕周围的凝胶会移动至划伤表面，结合在一起，继续、阻挡铝合金被腐蚀，仍然有防腐功能。
★颜色铝合金化学转化膜的色泽有灰色、白色、草绿色、金黄色、彩虹色，转化膜的最终色泽，由采用的转化膜药水、操作工艺条件有关。
3、阳极氧化与导电氧化的区别1).阳极氧化是在通高压电的情况下进行的，它是一种电化学反应过程;导电氧化(又叫化学氧化)不需要通电，而只需要在药水里浸泡就行了，它是一种纯化学反应。
2).阳极氧化需要的时间很长，往往要几十分钟，而导电氧化只需要短短的几十秒。
3).阳极氧化生成的膜有几个微米到几十个微米，并且坚硬耐磨，而导电氧化生成的膜仅仅0.01—0.15微米左右。
耐磨性不是很好，但是既能导电又耐大气腐蚀，这就是它的优点。
铝合金硬质阳极氧化和普通氧化
铝合金硬质阳极氧化和普通氧化层。
The hard anodizing and ordinary anodizing of aluminum alloy are two widely used methods for improving corrosion resistance, hardness and wear resistance of aluminum surface.1、硬阳极氧化：高级氧化层，获得比普通氧化层更高的硬度和耐磨性。
硬阳极氧化是在电解液中低温（低于38℃）、低电压（低于50V）和高电流密度（大于800A/dm2）的条件下实现的。
经过硬阳极氧化后，表面涂层已近附着力和硬度已达到理论值，其硬度可达50-70HR。
1. Hard anodizing: High level oxidation layer, obtain higher hardness and wear resistance than ordinary oxidation layer. Hard anodizing is achieved under the conditions of low temperature (below 38 ℃), low voltage (below 50 V) and high current density (greater than 800 A/dm2) in electrolyte. After hard anodizing, the surface coating has been close to the theoretical value of adhesion and hardness, and its hardness can reach 50-70 HR.2、普通阳极氧化：低级氧化层。
普通阳极氧化和多普勒普通阳极氧化是在电解液中高温（高于38℃）、低电压（低于50V）和低电流密度（≤ 80A/dm2）的条件下实现的。
阳极氧化、化学氧化(钝化,铬化)以及区别
☆设备简单、操作方便、价格便宜。
☆不影响工件尺寸。
★转化膜厚度
铝合金表面的化学转化膜较薄约0.5~4um，转化膜是一种凝胶体，很难直接测量，通常只是称量工件化学氧化前后的重量，或以表面色泽和盐雾试验来判断氧化膜的耐蚀能力。
★划伤后的防腐功能
铝合金表面的化学转化膜是一种凝胶体，此胶体在转化膜划伤后可以移动，划伤痕周围的凝胶会移动至划伤表面，结合在一起，继续
、阻挡铝合金被腐蚀，仍然有防腐色、白色、草绿色、金黄色、彩虹色，转化膜的最终色泽，由采用的转化膜药水、操作工艺条件有关。
★为什么要进行铝合金的化学转化膜处理？
☆加强铝合金的防锈能力。
☆可以起稳定接触电阴的作用。(曾经一客户产品要求导电氧化，其目的就是起稳定接触电阻及导电作用)
☆转化膜较薄(约0.5~4um)，质软、导电、多孔，有良好的吸附能力，通常做为油漆或其他涂料的底层。
精细加工件在前处理工序中需要注意的问题:精细加工件虽然表面的自然氧化膜才初生成、较易清除，但细腻重，特别是孔眼内及其周围(因机加工过程中润滑需要而添加的)，这类工件必须先经有机溶剂清洗，若直接用碱洗不但油腻重难以除净，且精细加工面承受不了长时间的强碱腐蚀，结果还会影响到工件表面的粗糙程度和公差的配合，最终成为废品。
3、阳极氧化与导电氧化的区别
1.阳极氧化是在通高压电的情况下进行的，它是一种电化学反应过程；导电氧化（又叫化学氧化）不需要通电，而只需要在药水里浸泡就行了，它是一种纯化学反应。
2.阳极氧化需要的时间很长，往往要几十分钟，而导电氧化只需要短短的几十秒。
3.阳极氧化生成的膜有几个微米到几十个微米，并且坚硬耐磨，而导电氧化生成的膜仅仅0.01—0.15微米左右。耐磨性不是很好，但是既能导电又耐大气腐蚀，这就是它的优点。
硬质阳极氧化与普通阳极氧化的区别
硬质xx氧化与普通xx氧化的区别一、铝合金硬质氧化的优势：1、铝合金硬质氧化后表面硬度最高可达HV500左右。
2、氧化膜厚度25-250um。
3、附着力强，根据硬质氧化所生成的氧化特点：所生成的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面（双向生长）。
4、绝缘性好：击穿电压可达2000V（完善的封孔）。
5、耐磨性能好：对于含铜量未超过2%的铝合金其最大的磨耗指数为3."5mg/1000转。
其他所有的合金磨耗指数不应超过1."5mg/1000转。
6、无毒：氧化膜和用来生产阳极氧化膜的电化学工艺应对人体无害。
因此很多行业为了减轻产品的重量、机械加工的方便、环保低毒等要求，目前有的部分产品中的部份零部件由铝合金硬质氧化来代替不锈钢、电镀硬铬等工艺。
二、硬质xx氧化和普通xx氧化的区别：硬质氧化的氧化膜有50%渗透在铝合金内部，50%附着在铝合金表面，因此硬质氧化后产品外部尺寸变大，内孔变小。
（一）操作条件方面的差异：1、温度不同：普通氧化18-22℃左右，有添加剂的可以到30℃，温度过高易出现粉末或裂纹；硬质氧化一般在5℃以下，相对来说温度越低硬质越高。
2、浓度差异：普通氧化一般20%左右；硬质氧化一般在15%或更低。
3、电流/电压差异：普通氧化电流密度一般：1-1."5A/dm2；而硬质氧化：1."5-5A/dm2；普通氧化电压≤18V，硬质氧化有时高达120V。
（二）膜层性能方面的差异：1、膜层厚度：普通氧化膜层厚度相对较薄；硬质氧化一般膜层厚度>15μm，过低达不到硬度≥300HV的要求。
2、表面状态：普通氧化表面较光滑，而硬质氧化表面较粗糙（微观，和基体表面粗糙度有关）。
3、孔隙率不同：普通氧化孔隙率高；而硬质氧化孔隙率低。
4、普通氧化基本是透明膜；硬质氧化由于膜厚，为不透明膜。
5、适用场合不同：普通氧化适用于装饰为主；而硬质氧化以功能为主，一般用于耐磨、耐电的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝型材阳极氧化与化学氧化有什么区别？
铝型材的氧化处理工艺分为阳极氧化和化学氧化两大类，这两种氧化处理工艺拥有怎样的区别呢？
>> 你可以不用苹果，但你要知道阳极氧化<<
铝型材阳极氧化工艺
1、阳极氧化的概念
铝型材置于相应的电解液和特定的工艺条件下,利用电解作用使其表面形成氧化铝薄膜的过程，称为铝型材的阳极氧化处理。
阳极氧化如果没有特别指明，通常是指硫酸阳极氧化。
2、阳极氧化的作用
（1）防护性：提高零件的耐磨、耐蚀、耐气候腐蚀。
（2）装饰性：制成本色光亮膜，看成彩色膜。
（3）绝缘性：作为电容器介质膜，铝线卷绝缘膜，每微米厚度可耐25V电压。
（4）提高与有机涂层的结合力：作涂装底层。
（5）提高与无机覆盖层的结合力：作电镀、搪瓷的底层。
（6）开发中的其他功能：在多孔膜中沉积磁性合金作记忆元件、太阳能吸收板、超高硬质膜、干润滑膜、触媒膜等。
铝型材化学氧化工艺
1、化学氧化的概念
采用化学介质处理铝型材表面，通过化学反应使其表面氧化，生成稳定的防锈氧化膜，称为铝型材的化学氧化处理。
化学氧化的工艺按其溶液性质可分为碱性氧化法和酸性氧化法两大类。
2、化学氧化的的作用
（1）加强铝合金的防锈能力。
（2）可以起稳定接触电阴的作用。
（3）转化膜较薄(约0.5~4um)，质软、导电、多孔，有良好的吸附能力，通常做为油漆或其他涂料的底层。
（4）不改变材料的机械性能。
（5）设备简单、操作方便、价格便宜。
（6）不影响工件尺寸。
铝型材阳极氧化与化学氧化的区别
（1）阳极氧化是在通高压电的情况下进行的，它是一种电化学反应过程；化学氧化不需要通电，而只需要在药水里浸泡就行了，它是一种纯化学反应。
（2）阳极氧化需要的时间很长，往往要几十分钟，而化学氧化只需要短短的几十秒。
（3）阳极氧化生成的的氧化膜厚度约为5——20微米（硬质阳极氧化膜厚度可达60——
200微米），拥有较高硬度，良好的耐热和绝缘性，抗蚀能力高于化学氧化膜，多孔，有很好的吸附能力。
而化学氧化生成的膜仅仅0.01—0.15微米左右，质软不耐磨，抗蚀能力低于阳极氧化膜，一般不宜单独使用。
（4）氧化膜本来都是不导电的，但因为化学氧化生成的膜实在是很薄，所以就可以导电。
（5）化学氧化处理所需设备简单、操作方便，生产效率高而成本低，适用范围广，不受零件大小和形状的限制，可以氧化大型零件和组合件(如点焊件、铆接件、细长管子等)。
经化学氧化后涂装，可有效地提高零件的耐蚀能力。
总结
铝型材的氧化处理工艺在建筑业、航空和航天工业、电气和电子工业、食品工业、化工和医药工业、交通运输业等领域获得了广泛应用。
同时随着这些行业的发展，它们对铝型材氧化处理工艺的要求也越来越高，铝型材的两种阳极氧化与化学氧化两种处理工艺是目前应用较广泛的，两种氧化处理工艺也有各自的优缺点，可以根据产品的特点进行较优方案的选择。
本文相关词条解释。
